Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Siemens
Μοντέλο	LX5A565
Πλάτος	90 cm
Βάθος	50 cm
Ύψος (ελάχ.-μέγ.)	65-95 cm (τηλεσκοπικός)
Καθαρό βάρος	18 kg
Τροφοδοσία	220-240 V, 50/60 Hz
Ισχύς κινητήρα	220 W
Ισχύς φωτισμού	2 x 20 W (αλογόνου ή LED ανάλογα με την έκδοση)
Αριθμός ταχυτήτων	4 ταχύτητες + εντατική
Μέγιστη παροχή αέρα	780 m³/h
Στάθμη θορύβου (μέγ.)	65 dB(A)
Τύπος φίλτρου	Μεταλλικό φίλτρο λίπους πλενόμενο + φίλτρο άνθρακα (προαιρετικό)
Χειρισμός	Ηλεκτρονικός αφής
Τρόπος απαγωγής	Εξωτερική απαγωγή ή ανακύκλωση
Διάμετρος εξόδου	150 mm
Ειδικές λειτουργίες	Αυτόματη ανίχνευση, καθυστερημένη διακοπή, φωτισμός μεταβλητής έντασης
Συντήρηση και καθαρισμός	Φίλτρο λίπους πλενόμενο στο πλυντήριο πιάτων, φίλτρο άνθρακα αντικατάσταση κάθε 6 μήνες
Ασφάλεια	Αυτόματη διακοπή σε περίπτωση υπερθέρμανσης, ασφάλεια παιδιών (κλείδωμα)
Ανταλλακτικά και δυνατότητα επισκευής	Διαθέσιμα στο Κέντρο Σέρβις Siemens, δείκτης επισκευασιμότητας 7.5/10
Γενικές πληροφορίες	Σχεδιασμένη για τοίχο ή κάτω από ντουλάπι, συμβατή με τον οικιακό αυτοματισμό Siemens Home Connect

Συχνές ερωτήσεις - LX5A565 SIEMENS

Πώς να εγκαταστήσω τον απορροφητήρα Siemens LX5A565;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Στερεώστε τον απορροφητήρα στον τοίχο με τα παρεχόμενα βύσματα, συνδέστε τον αγωγό απαγωγής (διάμετρος 150 mm) και συνδέστε τη συσκευή σε πρίζα 220-240 V. Τηρήστε ελάχιστη απόσταση 65 cm πάνω από ηλεκτρική εστία και 75 cm για εστία αερίου.

Πώς να καθαρίσω το φίλτρο λίπους;

Το μεταλλικό φίλτρο λίπους είναι πλενόμενο στο πλυντήριο πιάτων. Αφαιρέστε το, τοποθετήστε το στο πλυντήριο πιάτων σε μέγιστη θερμοκρασία 65°C, στη συνέχεια στεγνώστε το πριν το τοποθετήσετε ξανά. Συνιστάται καθαρισμός κάθε 2 μήνες.

Πότε πρέπει να αντικαταστήσω το φίλτρο άνθρακα;

Το φίλτρο άνθρακα κορεσθεί μετά από περίπου 6 μήνες χρήσης. Αντικαταστήστε το νωρίτερα αν οι οσμές επιμένουν. Μπορείτε να παραγγείλετε ανταλλακτικά φίλτρα από την εξυπηρέτηση πελατών Siemens.

Γιατί ο απορροφητήρας μου κάνει περισσότερο θόρυβο από το συνηθισμένο;

Ένας ασυνήθιστος θόρυβος μπορεί να προέρχεται από βρώμικο φίλτρο λίπους, φραγμένο αγωγό απαγωγής ή κάποιο αντικείμενο που έχει σφηνώσει. Καθαρίστε το φίλτρο και ελέγξτε τον αγωγό. Εάν ο θόρυβος επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να χρησιμοποιήσω τη λειτουργία καθυστερημένης διακοπής;

Πιέστε το πλήκτρο Καθυστερημένης Διακοπής (συνήθως ένα εικονίδιο ρολογιού). Μπορείτε να προγραμματίσετε διακοπή μετά από 15 λεπτά. Ο απορροφητήρας θα σβήσει αυτόματα, πράγμα χρήσιμο για την απομάκρυνση των υπολειμματικών ατμών.

Πώς να αντικαταστήσω τη λάμπα φωτισμού;

Αποσυνδέστε τον απορροφητήρα. Αφαιρέστε το κάλυμμα της λάμπας σύροντας ή ξεβιδώνοντάς το ανάλογα με το μοντέλο. Αντικαταστήστε τη λάμπα με μία ίδιου τύπου (αλογόνου G4 ή LED, δείτε το εγχειρίδιο). Τοποθετήστε ξανά το κάλυμμα και συνδέστε.

Ο απορροφητήρας μου δεν ανάβει, τι να κάνω;

Ελέγξτε πρώτα την ηλεκτρική τροφοδοσία (ασφάλεια, διακόπτης). Βεβαιωθείτε ότι ο απορροφητήρας είναι συνδεδεμένος και ότι η πρίζα λειτουργεί. Εάν όλα είναι φυσιολογικά, το πρόβλημα μπορεί να είναι ηλεκτρονικό· επικοινωνήστε με το τμήμα σέρβις.

Πώς να ρυθμίσω την ευαισθησία του αυτόματου ανιχνευτή;

Σε ορισμένα μοντέλα, μπορείτε να προσαρμόσετε την ευαισθησία μέσω του μενού ρυθμίσεων. Ανατρέξτε στο εγχειρίδιο για την ακριβή διαδικασία. Από προεπιλογή, ο ανιχνευτής αντιδρά σε μεταβολές θερμότητας και υγρασίας.

Ποια είναι η διαφορά μεταξύ λειτουργίας απαγωγής και ανακύκλωσης;

Στη λειτουργία απαγωγής, ο αέρας αποβάλλεται προς τα έξω μέσω ενός αγωγού. Στη λειτουργία ανακύκλωσης, ο αέρας περνά από φίλτρο άνθρακα προτού επιστρέψει στην κουζίνα. Η ανακύκλωση απαιτεί αγορά του κιτ ανακύκλωσης.

Πού μπορώ να βρω ανταλλακτικά για τον απορροφητήρα LX5A565;

Τα ανταλλακτικά είναι διαθέσιμα στον ιστότοπο Siemens ή από εξουσιοδοτημένους μεταπωλητές. Χρησιμοποιήστε τον αριθμό μοντέλου (E-Nr.) που αναγράφεται στην πινακίδα για να παραγγείλετε τα σωστά εξαρτήματα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LX5A565 SIEMENS

Η συσκευή αυτή ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

Όταν δεν γίνονται σωστά οι επισκευές, μπορούν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ Σημειώστε την ονομασία τύπου της εξωτερικής φτερωτής στις οδηγίες χρήσης του απορροφητήρα.

⚠️ Ελέγξτε αν η φτερωτή αυτή επιτρέπεται να συνδυαστεί με τον απορροφητήρα.

Ο τύπος έγκρισης HBD-MX10-8 πρέπει να δίνεται στις οδηγίες χρήσης και τοποθέτησης του απορροφητήρα.

⚠️ Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση για πρώτη φορά σε λειτουργία επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Για την επισκευή και συντήρηση πρέπει η φτερωτή να απομονωθεί από το ρεύμα. Για τον σκοπό αυτό διακόψτε τη βυσματική σύνδεση του ηλεκτρικού καλωδίου προς τον απορροφητήρα ή απομονώστε το τροφοδοτικό καλώδιο του απορροφητήρα από το δίκτυο του ρεύματος.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυροή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.

Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

⚠️ Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνες, συσκευές θέρμανσης νερού), πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, ο οποίος απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί όταν, με ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσια εντοιχισμού εισόδου/εξόδου αέρα ή άλλα τεχνικά μέτρα, όπως αμοιβαία μανδάλωση κ.τ.ο., είναι δυνατή η επαρκής εισροή του αέρα καύσης.

Σε μη επαρκή παροχή αέρα υπάρχει κίνδυνος δηλητηρίασης από την επαναπορρόφηση των καυσαερίων.

Παρατήρηση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου, δεν βρίσκει εφαρμογή ο κανόνας αυτός.

⚠️ Η φτερωτή πρέπει να τοποθετηθεί σε απόσταση τουλάχιστον 2 m από τον απορροφητήρα. ⚠️ Μην τοποθετήσετε τη φτερωτή εξωτερικού τοιχώματος κοντά σε παράθυρα, πόρτες ή ταράτσες. ⚠️ Τοποθετήστε τη φτερωτή εξωτερικού τοιχώματος σε τέτοιο σημείο, ώστε

- να μην ενοχλούνται από τον θόρυβο και τις οσμές οι ένοικοι και οι γείτονες και

- να είναι προσιτή για τη συντήρηση και επισκευή.

Οι βυσματικές συνδέσεις των ηλεκτρικών καλωδίων πρέπει να βρίσκονται εντός του κτιρίου.

⚠️ Στους σωλήνες σύνδεσης στον απορροφητήρα κουζίνας δεν επιτρέπεται να μειωθεί η διάμετρος των 150 mm. Ένας πρόσθετος σιγαστήρας για σωλήνα φ 150 mm διατίθεται ως ειδικό εξάρτημα στα εξειδικευμένα καταστήματα.

Προετοιμασία του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος και κάθετος. Η σταθερότητα των ούπατ πρέπει να είναι εξασφαλισμένη.

Βάρος: 7,0 kg.

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Τοποθέτηση

1. Άνοιγμα τοίχου

Κατασκευάστε άνοιγμα φ 160 mm για τον σωλήνα τηλεσκοπικού τύπου και άνοιγμα φ 18 mm για τον σωλήνα προστασίας καλωδίου.

Απόσταση από το δάπεδο τουλάχιστον 1 m για τη διασφάλιση ελεύθερης εξόδου αέρα.

1. Κοντύνετε τον σωλήνα προστασίας καλωδίου στο πάχος του τοίχου και τοποθετήστε τον.

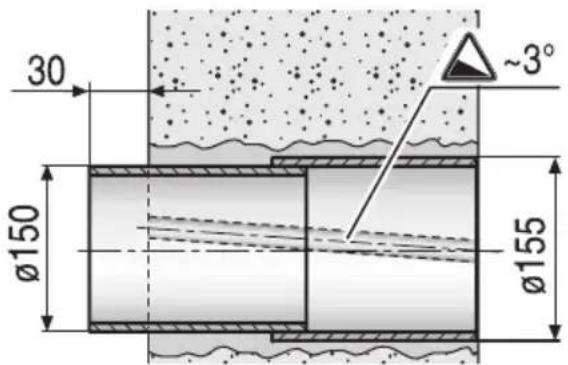

Τοποθετήστε τον σωλήνα τηλεσκοπικού τύπου:

Εξωτερικά πρόσωπο με πρόσωπο με τον τοίχο,

εσωτερικά να προεξέχει 30 mm.

Σωλήνας προστασίας καλωδίου:

~ 3° κατωφέρεια προς τα έξω.

Σωλήνας τηλεσκοπικού τύπου:

~ 1° κατωφέρεια προς τα έξω.

Στερεώστε τον σωλήνα προστασίας καλωδίου και τον σωλήνα τηλεσκοπικού τύπου και στεγανοποιήστε τους.

1. Κρατήστε τη φτερωτή στο σημείο τοποθέτησης.

Σχετικά πρέπει το στόμιο του σωλήνα της φτερωτής να εισαχθεί μέσα στον σωλήνα τηλεσκοπικού τύπου.

⚠️ Έξοδος αέρα προς τα κάτω.

Σημαδέψτε τη στερέωση πάνω αριστερά.

1. Πάρτε τη φτερωτή.
2. Ανοίξτε πάνω αριστερά οπή φ 8 mm, τοποθετήστε τα ούπατ, κρατήστε τη φτερωτή στο σημείο τοποθέτησης και βιδώστε τη γερά.

1. Ευθυγραμμίστε τη φτερωτή οριζόντια και κεντρικά στον σωλήνα τηλεσκοπικού τύπου.

Σημαδέψτε τα σημεία στερέωσης πάνω δεξιά και στο κέντρο κάτω.

Ξαναπάρτε τη φτερωτή.

Τοποθέτηση

1. Ανοίξτε πάνω δεξιά και στο κέντρο κάτω οπές φ 8 mm.

Τοποθετήστε τα ούπατ.

⚠️ Τα ούπατ πρέπει να είναι κατάλληλα για την τοιχοποιία.

1. Αποσυναρμολογήστε το φις από το ηλεκτρικό καλώδιο.
2. Περάστε το καλώδιο στον σωλήνα προστασίας καλωδίου.

1. Κρατήστε τη φτερωτή στο σημείο τοποθέτησης και βιδώστε τη γερά.

⚠️ Η ηλεκτρική σύνδεση στον απορροφητήρα γίνεται μέσω του καλωδίου επιμήκυνσης μήκους ∼ 5 m, που συνοδεύει τον απορροφητήρα. Σε περίπτωση που χρειάζεται πρόσθετο καλώδιο επιμήκυνσης, πρέπει πριν το βίδωμα να γειωθεί απ' έξω το περίβλημα του ανεμιστήρα από ηλεκτρολόγο. Τα μέρη που χρησιμοποιούνται για τη γείωση δεν επιτρέπεται να έρχονται σε επαφή με τη φτερωτή.

1. Επανασυναρμολογήστε το φις στο ηλεκτρικό καλώδιο, προσέχοντας τη σωστή θέση των πολύστρεπτων συρμάτων.

Τοποθέτηση

1. Κάνετε τη σύνδεση του σωλήνα και την ηλεκτρική σύνδεση από τη φτερωτή προς τον απορροφητήρα.

⚠️ Το πρόσθετο κάλυμμα στο φις πρέπει για λόγους ασφαλείας να είναι πάντοτε τοποθετημένο και κλειστό.

Υποδείξεις για τον χρήστη

Υποδείξεις ασφαλείας

⚠️ Εξετάζετε τακτικά αν ο αέρας μπορεί να εξέρχεται χωρίς πρόβλημα από τη φτερωτή.

Το πλέγμα εξόδου του αέρα δεν επιτρέπεται να καλύπτεται από αντικείμενα ή φυτά.

⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

Καθαρισμός και φροντίδα

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για ανοξείδωτο χάλυβα.

⚠️ Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που χαράζουν ούτε με μέσα καθαρισμού που περιέχουν άμμο, σόδα, οξέα ή χλώριο.

□ Κατά διαστήματα επαλείφετε την επιφάνεια με μικρή ποσότητα μέσου περιποίησης επιφανειών από ανοξείδωτο χάλυβα, για να διατηρηθεί η καλή εμφάνιση της συσκευής.
