WG711K - απορροφητήρας Atag - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Atag
Μοντέλο	WG711K
Τύπος προϊόντος	Απορροφητήρας κουζίνας
Πλάτος	60 cm
Βάρος	12 kg
Τροφοδοσία	220-240 V, 50 Hz
Ισχύς απορρόφησης	Έως 650 m³/h
Αριθμός ταχυτήτων	3 ταχύτητες + εντατική
Φωτισμός	2 λαμπτήρες LED
Τύπος φιλτραρίσματος	Πλενόμενο μεταλλικό φίλτρο λίπους
Λειτουργία ανακύκλωσης	Δυνατότητα με φίλτρο άνθρακα (προαιρετικό)
Επίπεδο θορύβου	55 dB σε κανονική ταχύτητα
Χειριστήρια	Μηχανικά κουμπιά
Συντήρηση φίλτρου λίπους	Πλύσιμο στο πλυντήριο πιάτων κάθε 2 μήνες
Αντικατάσταση φίλτρου άνθρακα	Κάθε 6 μήνες σε λειτουργία ανακύκλωσης
Αντικατάσταση λαμπτήρων	Ενσωματωμένοι LED, επικοινωνήστε με το τμήμα εξυπηρέτησης
Διάμετρος εξόδου	150 mm
Ενεργειακή κλάση	A+ (εκτίμηση)
Διαθέσιμα ανταλλακτικά	Φίλτρα, λαμπτήρες, τηλεχειριστήριο
Δείκτης επισκευασιμότητας	7.2/10 (εκτίμηση)

Συχνές ερωτήσεις - WG711K Atag

Ποιες είναι οι διαστάσεις του απορροφητήρα Atag WG711K;

Ο απορροφητήρας Atag WG711K έχει πλάτος 60 cm, βάθος περίπου 50 cm και μεταβλητό ύψος ανάλογα με την εγκατάσταση.

Πώς καθαρίζεται το φίλτρο λίπους του απορροφητήρα;

Το μεταλλικό φίλτρο λίπους πλένεται στο πλυντήριο πιάτων ή στο χέρι με απολιπαντικό. Συνιστάται να καθαρίζεται κάθε 2 μήνες.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία ανακύκλωσης;

Ναι, πρέπει να εγκατασταθεί ένα φίλτρο άνθρακα (δεν παρέχεται) για τη λειτουργία ανακύκλωσης. Αυτό το φίλτρο πρέπει να αντικαθίσταται κάθε 6 μήνες.

Πώς αντικαθίσταται ο φωτισμός του απορροφητήρα;

Ο απορροφητήρας είναι εξοπλισμένος με ενσωματωμένους λαμπτήρες LED. Σε περίπτωση βλάβης, επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση της Atag για αντικατάσταση.

Ποιο είναι το επίπεδο θορύβου του απορροφητήρα;

Το επίπεδο θορύβου είναι περίπου 55 dB σε κανονική ταχύτητα και έως 65 dB σε εντατική ταχύτητα.

Διαθέτει ο απορροφητήρας τηλεχειριστήριο;

Όχι, οι εντολές γίνονται μέσω μηχανικών κουμπιών στο μπροστινό πάνελ. Ένα τηλεχειριστήριο μπορεί να είναι διαθέσιμο ως προαιρετικό.

Ποια είναι η μέγιστη ισχύς απορρόφησης;

Η μέγιστη ισχύς απορρόφησης είναι 650 m³/h σε εντατική ταχύτητα.

Πώς εγκαθιστώ τον απορροφητήρα με εξωτερική απαγωγή;

Συνδέστε την έξοδο αέρα του απορροφητήρα σε αγωγό απαγωγής διαμέτρου 150 mm. Βεβαιωθείτε ότι ο αγωγός είναι στεγανός και χωρίς εμπόδια.

Πού μπορώ να βρω ανταλλακτικά για τον απορροφητήρα Atag WG711K;

Ανταλλακτικά όπως φίλτρα και λαμπτήρες είναι διαθέσιμα από τους εξουσιοδοτημένους μεταπωλητές Atag ή σε εξειδικευμένους ιστότοπους.

Ο απορροφητήρας έχει εγγύηση;

Ναι, ο απορροφητήρας Atag καλύπτεται από εγγύηση κατασκευαστή 2 ετών (εκτός από αναλώσιμα εξαρτήματα). Φυλάξτε την απόδειξη αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WG711K Atag

Αυτός ο απορροφητήρας έχει σχεδιαστεί για οικιακή χρήση και για τους σκοπούς που αναφέρονται. Οι απορροφητήρες της Atag διατίθενται σε πολλά μοντέλα, τα οποία συνδυάζονται εύκολα με κάθε είδους εσωτερική διακόσμηση. Η σειρὰ προϊόντων προσφέρει διάφορους τύπους απορροφητήρων, με ενσωματωμένο ή εξωτερικό μοτέρ, καθώς και μοντέλα τα οποία είναι κατάλληλα για ανακύκλωση του αέρα.

εισαγωγή

Διαβάζοντας αυτές τις οδηγίες χρήσης, θα ενημρωθείτε γρήγορα σχετικά με όλες τις δυνατότητες που σας προσφέρει η συσκευή αυτή. Θα συναντήσετε πληροφορίες που αφορούν την ασφάλειά σας και τη συντήρηση της συσκευής. Παράλληλα, θα βρείτε συμβουλές σχετικά με το περιβάλλον και οδηγίες για την εξοικονόμηση ενέργειας. Φυλάξτε τις οδηγίες χρήσης και εγκατάστασης. Έτσι μπορείτε να εξυπηρετήσετε κάποιον νέο χρήστη της συσκευής.

περιεχόμεναπρόλογος

γενικά 1 - 2

εισαγωγή 1

για την ασφάλειά σας 2

οδηγίες χρήσης 3 - 7

φωτισμός 3

ανεμιστήρας 3 – 4

προβλήματα 5

πώς να κρατήσετε όμορφη

τη συσκευή 6 - 7

οδηγίες εγκατάστασης 8 - 18

εγκατάσταση 9 – 10

συναρμολόγηση 10 – 17

τεχνικά δεδομένα 18

αποκομιδή συσκευασίας και

συσκευής 18

για την ασφάλειά σας

τι θα πρέπει να προσέξετε

Η σύνδεση αυτής της συσκευής πρέπει να γίνει από έναν αναγνωρισμένο τεχνίτη. Βλάβες που είναι το αποτέλεσμα λανθασμένης σύνδεσης ή εγκατάστασης δεν καλύπτονται από την εγγύηση.

Αποσυνδέστε τη συσκευή από το ρεύμα πριν ξεκινήσετε την επισκευή ή τον καθαρισμό της. Βγάλτε το φις από την πρίζα ή βάλτε τον διακόπτη λειτουργίας στη θέση 0.

Απαγορεύεται το μαγείρεμα με τη μέθοδο φλαμπέ (δηλ. περιχύνοντας το φαγητό με καιόμενο αλκούλ) κάτω από τον απορροφητήρα. Οι υψηλές φλόγες μπορούν να προκαλέσουν πυρκαγιά, ακόμη και όταν ο απορροφητήρας είναι σβηστός.

Μην αφήνετε το τηγάνι αφύλακτο όταν τηγανίζετε φαγητά.

Οταν η συσκευή χρησιμοποιείται σε συνδυασμό με συσκευές που καινε αέριο ή άλλα καύσιμα, θα πρέπει να φροντίσετε για επαρκή καθαρό αέρα.

Ανάψτε τον απορροφητήρα πριν ξεκινήσετε το μαγείρεμα. Μετά το μαγείρεμα, αφήστε τον απορροφητήρα να λειτουργήσει για 10 περίπου λεπτά. Αυτή η λειτουργία μπορεί να ρυθμιστεί και αυτόματα (δείτε 'αυτόματη λειτουργία μετά το μαγείρεμα').

GR 2

Καθαρίζετε τακτικά τη συσκευή, σύμφωνα με τις οδηγίες του κεφαλαίου 'πώς να κρατήσετε όμορφη τη συσκευή'. Εται αποτρέπεται ο κίνδυνος πυρκαγιάς.

Αποσυνδέστε τη συσκευή αν θέλετε να αντικαταστήσετε τις λάμπες! Χρησιμοποιείτε μόνο τις ίδιες λάμπες με την ενδεικνυόμενη τάση.

Επειδή ενδέχεται να υπάρχουν αίχμηρές άκρες στον σωλήνα συναρμολόγησης, σας συνιστούμε να φοράτε γάντια εργασίας κατά την εγκατάσταση του σωλήνα.

φωτισμός

1

2

3

4

ATAG

άναμμα και σβήσιμο του φωτισμού

Πατήστε το πλήκτρο του φωτισμού

Ο φωτισμός θα ανάψει στην υψηλότερη σκάλα.

Ξαναπατήστε το πλήκτρο για να χαμηλώσετε τον φωτισμό.

Πατήστε το πλήκτρο για τρίτη φορά και ο φωτισμός θα σβήσει. Η ενδεικτική λυχνία στο πλήκτρο θα σβήσει.

ανεμιστήρας

θέση σε λειτουργία του ανεμιστήρα

Πατήστε το πλήκτρο , 1 , 2 , 3

Ο απορροφητήρας θα αρχίσει να λειτουργεί στην σκάλα που ρυθμίσατε. Ο αριθμός στο πλήκτρο θα ανάψει.

ρύθμιση της απορρόφησης

Πατήστε ένα από τα πλήκτρα με υψηλότερη ή χαμηλότερη τιμή.

Ο αριθμός στο πλήκτρο θα ανάψει.

ρύθμιση εντατικής λειτουργίας

Πατήστε το πλήκτρο . 4

Ο αριθμός στο πλήκτρο θα ανάψει.

ανεμιστήρας (συνέχεια)

1

2

3

4

ATAG

απενεργοποίηση του ανεμιστήρα

Πατήστε το πλήκτρο το οποίο είναι αναμμένο.

Ο απορροφητήρας θα τεθεί εκτός λειτουργίας και το σύμβολο στο πλήκτρο θα σβήσει.

αυτόματη λειτουργία μετά το μαγείρεμα

Επιλέξτε την επιθυμητή σκάλα και πατήστε το πλήκτρο

Το σύμβολο στο πλήκτρο θα ανάψει.

Μετά από 10 περίπου λεπτά, ο απορροφητήρας θα ρυθμιστεί αυτόματα σε χαμηλότερη σκάλα και τελικά θα σβήσει. Ο φωτισμός θα παραμείνει αναμμένος αν ήταν αναμμένος κατά τη διάρκεια της αυτόματης λειτουργίας.

καθαρισμός του φίλτρου κατακράτησης λιπών

Οταν ανάψει η ενδεικτική λυχνία του φίλτρου κατακράτησης λιπών. Καθαρίστε αμέσως το φίλτρο.

Επανατοποθετήστε το καθαρισμένο φίλτρο και σβήστε την ηλεκτρονική μνήμη πατώντας για 5 περίπου δευτερόλεπτα το πλήκτρο H ενδεικτική λυχνία θα σβήσει.

προβλήματα

Οταν η συσκευή δεν λειτουργεί σωστά, αυτό δεν σημαίνει πάντοτε ότι υπάρχει κάποια βλάβη. Προσπαθήστε πρώτα να λύσετε μόνοι σας το πρόβλημα. Αν δεν βοηθούν παρακάτω συμβουλές, τηλεφωνήστε στην υπηρεσία τεχνικής εξυπηρέτησης. Εάν υποστεί βλάβη το καλώδιο σύνδεσης θα πρέπει, για την αποφυγή επικίνδυνων καταστάσων, να αντικατασταθεί από το τμήμα τεχνικής εξυπηρέτησης του κατασκευαστή ή από έναν διπλωματούχο τεχνίτη.

Προσοχή: Αποσυνδέστε τη συσκευή από το ρεύμα πριν ξεκινήσετε την επισκευή ή τον καθαρισμό της. Βγάλτε το φις από την πρίζα ή κλείστε τον γενικό διακόπτη του

πρόβλημα

Ο φωτισμός δεν λειτουργεί.

aitia

Εχει χαλάσει η λάμπα.

Προσοχή:

Χρησιμοποιείτε μόνο τις ίδιες λάμπες με την ενδεικνυόμενη τάση.

λύση

Τραβήξτε το εσωτερικό δαχτυλίδι προς τα κάτω, χρησιμοποιώντας ένα κατσαβίδι (δείτε εικόνα). Προσοχή: το γυαλί δεν είναι στερεωμένο στο δαχτυλίδι! Βγάλτε το λαμπάκι αλογόνου από την υποδοχή και αντικαταστήστε το με ένα καινούργιο λαμπάκι αλογόνου 20W (απορροφητήρες τοίχου) ή 10W (απορροφητήρες νησίδας). Πιάστε το καινούργιο λαμπάκι με ένα καθαρό πανάκι.

Ο απορροφητήρας παράγει θόρυβο.

Ο σωλήνας εξαερισμού είναι πολύ μακρύς ή έχει πολλές στροφές.

Αλλάξτε τη διαδρομή του σωλήνα εξαερισμού (δείτε τις οδηγίες εγκατάστασης).

Εχει βλάβη το μοτέρ.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

Δεν υπάρχει απορρόφηση.

Εχει βλάβη το μοτέρ ή ο πίνακας ελέγχου.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

Εχει βλάβη το καλώδιο τροφοδοσίας.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

πώς να κρατήσετε όμορφη τη συσκευή

απορροφητήρας

Καθαρίστε τον απορροφητήρα μόλις ανάψει η λυχνία ένδειξης του φίλτρου κατακράτησης λιπών.

Καθαρίστε το ανοξείδωτο ατσάλι στο εξωτερικό του απορροφητήρα χρησιμοποιώντας λίγη σαπουνάδα με απορρυπαντικό για τα πιάτα και ένα βρεγμένο πανί. Η στιλπνότητα του ανοξείδωτου ατσαλιού επιστρέφει όταν χρησιμοποιείτε τακτικά ένα προϊόν συντήρησης ή ένα στιλβωτικό για ανοξείδωτο ατσάλι. Αυτό το στιλβωτικό προσθέτει στο ανοξείδωτο ατσάλι ένα λεπτό στρώμα το οπολο το προστατεύει κατά των ακαθαρσιών. Το ανοξείδωτο ατσάλι θα πρέπει πάντοτε να καθαρίζεται προς την κατεύθυνση στιλβώματος.

Ποτέ μη χρησιμοποιείτε λειαντικά μέσα καθαρισμού (για παράδειγμα λειαντική σκόνη, πράσινα σφουγγαράκια τριψίματος ή άλλα σφουγγάρια για τον καθαρισμό κατσαρολών) ή λειαντικά μέσα γυαλίσματος (για παράδειγμα λειαντικά υγρά). Ποτέ μη χρησιμοποιείτε διαβρωτικά καθαριστικά. Αυτά μπορούν να αποχρωματίσουν το ανοξείδωτο ατσάλι.

πώς να κρατήσετε όμορφη τη συσκευή (συνέχεια)

αφαίρεση/τοποθέτηση του φίλτρου κατακράτησης λιπών

Αφαιρέστε το φίλτρο με τον ακόλουθο τρόπο: σβήστε τον ανεμιστήρα και τον φωτισμό.

Σπρώξε στο άνοιγμα το φίλτρο προς τα πίσω και γυρίστε την μπροστινή του πλευρά προς τα κάτω. Τώρα μπορείτε να βγάλετε το φίλτρο από τον απορροφητήρα.

Υπάρχει ένας μόνο σωστός τρόπος τοποθέτησης του φίλτρου. Έχετε υπόψη σας τη σωστή θέση του φίλτρου (δείτε εικόνα). Κρατήστε το φίλτρο έτσι, ώστε το καλυμμένο μέρος της κάτω πλευράς να βρίσκεται πίων στη μέση. Από την έξω πλευρά, αυτό φαίνεται από το σχέδιο με τα μικρότερα ανοίνματα.

Τοποβετήστε το φίλτρο σπρώχνοντας πρώτα την πίσω πλευρά στην υποδοχή. Στη συνέχεια, γυρίστε την μπροστινή πλευρά τελείως προς τα επάνω και ακολούθως αφήστε το φίλτρο να γλιστρήσει προς τα μπροστά. Το φίλτρο βρίσκεται τώρα ξανά στη θέση του. Σβήστε την ηλεκτρονική μνήμη πατώντας το πλήκτρο 5 περίπου δευτερόλεπτα.

καθαρισμός του φίλτρου κατακράτησης λιπών

Μπορείτε να πλύνετε το φίλτρο στο πλυντήριο πιάτων. Αφήστε το φίλτρο να στραγγίσει καλά, από το ανοίγματα στο πλάι, πριν το επανατοποθετήσετε.

αντικατάσταση του ανθρακικού φίλτρου

Το ανθρακικό φίλτρο θα πρέπει να αντικαθίσταται 2 φορές τον χρόνο. Αυτό ισχύει μόνο για απορροφητήρες ανακύκλωσης.Τοποθετήσε το ανθρακικό φίλτρο στην προβλεπόμενη θέση του επάνω από τα φίλτρα.

εγκατάσταση

παρατηρήσεις

Η εγκατάσταση του απορροφητήρα πρέπει να γίνει σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς. Η απόσταση μεταξύ της βάσης του απορροφητήρα και της μαγειρικής εστίας πρέπει να είναι τουλάχιστον 65 εκ. Η σύνδεση αυτής της συσκευής πρέπει να γίνει από έναν αναγνωρισμένο τεχνίτη. Βλάβες που είναι το αποτέλεσμα λανθασμένης σύνδεσης ή εγκατάστασης δεν καλύπονται από την εγγύψηση.

προσοχή:

Οταν ένας απορροφητήρας λειτουργεί ταυτόχρονα με μια πηγή θέρμανσης (για παράδειγμα, φούρνος που καιει φυσικό αέριο, πετρέλαιο ή κάρβουνο), η οποία χρησιμοποιεί τον αέρα του ίδιου χώρου, υπάρχει κίνδυνος ο απορροφητήρας να απορροφήσει τον αναγκαίο αέρα καύσης από τον χώρο, με αποτέλεσμα τη δημιουργία κενού στον χώρο. Η μέγιστη επιτρεπόμενη αρνητική πίεση είναι 4 Ρα, έται ώστε να μην αναρροφώνται τα καυσαέρια της πηγής θέρμανσης στον χώρο. Για τον λόγο αυτό είναι απαραίτητο ο χώρος να προμηθεύεται συνεχώς με καθαρό αέρα.

ηλεκτρική σύνδεση

Μετά τη συναρμολόγηση του απορροφητήρα, η πρίζα θα πρέπει να βρίσκεται σε προσπελάσιμη θέση και ο απορροφητήρας θα πρέπει να μπορεί να αποσυνδέσται από το ρεύμα μέσω ενός διπολικού διακόπτη με ανοίγματα επαφής 3 mm. Κατά την πραγματοποίηση των ηλεκτρικών συνδέσεων, βεβαιθείτε ότι η πρίζα είναι γειωμένη και ότι η τάση και η συχνότητα αντιστοιχούν με τα στοιχεία που αναφέρονται στην πινακίδα με τα στοιχεία του συγκεκριμένου μοντέλου.

εγκατάσταση (συνέχεια)

Εάν υποστεί βλάβη το καλώδιο σύνδεσης θα πρέπει, για την αποφυγή επικίνδυνων καταστάσων, να αντικατασταθεί από το τμήμα τεχνικής εξυπηρέτησης του κατασκευαστή ή από έναν διπλωματούχο τεχνίτη.

εξαερισμός

Ο αγωγός εξαερισμού δεν επιτρέπεται σε καμία περίπτωση να συνδεθεί σε έναν αγωγό που χρησιμοποιείται και για άλλους σκοπούς.

Λάβετε υπόψη σας τους κανονισμούς που ισχύουν στον τόπο σας σχετικά με τον αερισμό συσκευών αερίου.

Ο εξαερισμός μπορεί να γίνει απευθείας μέσα από τον τοίχο προς τα έξω, εφόσον το άνοιγμα στον τοίχο προστατεύεται με μια σχάρα από τη βροχή και από φύλλα κ.λπ.

Ο εξαερισμός δεν επιτρέπεται να περιορίζεται για περισσότερο από 20% από την σχάρα στον τοίχο.

Σας συνιστούμε να τοποθετήσετε έναν αγωγό με όσο το δυνατόν μεγαλύτερη διάμετρο. Μια μικρότερη διάμετρος οδηγεί σε μια μικρότερη απορροφητική ικανότητα και σε περισσότερο θόρυβο.

Τυχόν στροφές στον αγωγό δημιουργούν αντίσταση. Φροντίστε η διαδρομή του αγωγού να είναι ομαλή με όσο το δυνατόν λιγότερες στροφές. Τεντώστε τον εύκαμπτο σωλήνα όσο το δυνατόν περισσότερο.

Πριν τρυπήσετε τις οπές, βεβαιωθείτε ότι δεν υπάρχουν καλωδιώσεις ή σωληνώσεις.

εγκατάσταση (συνέχεια)

Το στόμιο εξαερισμού έχει μια διάμετρο 150 mm. Για τον λόγο αυτό, σας συνιστούμε να χρησιμοποιήσετε έναν σωλήνα εξαερισμού με την ίδια διάμετρο. Μαζί με τη συσκευή συμπαραδίδεται ένας σωλήνας μείωσης από 150 mm σε 125 mm για τη σύνδεση σε σωλήνα εξαερισμού 125 mm.

Η ΑΤΑG πωλεί διάφορα εξαρτήματα για τους αγωγούς εξαερισμού του απορροφητήρα. Στον τιμοκατάλογο μπορείτε να δείτε τη σειρά προϊόντων με τους σχετικούς αριθμούς τύπου.

συναρμολόγηση

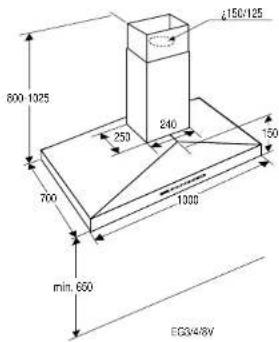

διαστάσεις εγκατάστασης των μοντέλων τοίχου

συναρμολόγηση (συνέχεια)

εγκατάσταση των μοντέλων τοίχου

Στην προηγούμενη σελίδα αναφέρονται οι κυριότερες διαστάσεις. Το ύψος του τηλεσκοπικού σωλήνα μπορείτε να το ρυθμίσετε μόνοι σας. Εχετε υπόψη σας τα επιτρεπόμενα όρια ανοχής.

Τοποθετήστε τον αγωγό εξαερισμού και την ηλεκτρική σύνδεση έτσι, ώστε να μπορούν να συνδεθούν εύκολα στον απορροφητήρα.

σημάδεμα και τοποθέτηση του υλικού στερέωσης

Χαράξτε μια κάθετη γραμμή κέντρου στον τοίχο (μεσαία ευθίεα του απορροφητήρα).

Κρατήστε το μπράτσο στερέωσης με τέτοιον τρόπο στον τοίχο, ώστε να ακουμπάει στην οροφή. Το σημάδι δείχνει τη μέση του απορροφητήρα. Σημαδέψτε τις οπές στερέωσης.

Τρυπήστε τις οπές στερέωσης (διάμετρος 8 mm).

Βάλτε τα βύσματα στον τοίχο και βιδώστε το μπράτσο στερέωσης στον τοίχο, χρησιμοποιώντας τις συμπαραδιδόμενες βίδες (5 x 50 mm).

συναρμολόγηση (συνέχεια)

σημάδεμα και τοποθέτηση του μοτέρ

Σημαδέψτε το κάτω μέρος του απορροφητήρα στον τοίχο (έχοντας υπόψη σας την ελάχιστη απόσταση από την εστία μαγειρέματος). Χαράξτε την (κάθετη) γραμμή κέντρου.

Διπλώστε ή κόψτε με ψαλίδι το περίγραμμα για τον τύπο του απορροφητήρα σας και σημαδέψτε τις δύο επάνω οπές στερέωσης.

Τρυπήστε τις οπές στερέωσης (2 x 10mm).

Τοποθετήστε τα βύσματα. Βιδώστε 2 παξιμάδια προς αντίθετες κατευθύνσεις στις ράβδους με το σπείρωμα. Βιδώστε τις ράβδους μέχρι ένα βάθος 20 mm στον τοίχο (δείτε εικόνα).

Αφαιρέστε τα παξιμάδια.

Κρεμάστε το μοτέρ στις ράβδους (1). Βιδώστε τα παξιμάδια. Κρεμάστε το μοτέρ ακριβώς οριζόντια.

Τρυπήστε τις οπές συσφίξως (2 x 6 mm) και σφίξτε το μοτέρ με τους συμπαραδιδόμενους πείρους στερέωσης (6 x 60) (2).

Τοποθετήστε τον αγωγό εξαερισμού.

Πραγματοποιήστε την ηλεκτρική σύνδεση.

συναρμολόγηση (συνέχεια)

ανάρτηση του καλύμματος

προσοχή: Σ πρίπτωση ανακύκλωσης του αέρα, τα ανοίγματα αρισμού δν θα πρέπι να καλύπτονται από τον κάτω τηλακοπικό σωλήνα.

Τοποθετήστε το κάλυμμα στο μοτέρ. Γαντζώστε πρώτα την πίσω πλευρά του καλύμματος από κάτω στο μοτέρ (1). Στη συνέχεια, γυρίστε την εμπρός πλευρά προς τα επάνω (2), ώστε να μπορείτε να βιδώσετε τις δύο συμπαραδιδόμενες βίδες (3). Με αυτές τις βίδες, οριζοντιώστε το κάλυμμα.

Πραγματοποιήστε την ηλεκτρική σύνδεση μέσα στον απορροφητήρα.

ανάρτηση του τηλεσκοπικού σωλήνα

Σπρώξτε το δίπλωμένο άκρο του επάνω τηλεσκοπικού σωλήνα από κάτω ανάμεσα στο μπράτσο στερέσωσης και τον τοίχο, και σπρώξτε τον τηλεσκοπικό σωλήνα στην οροφή. Ο τηλεσκοπικός σωλήνας θα σφηνώσει μόνος του.

Γαντζώστε τον κάτω τηλεσκοπικό σωλήνα γύρω από το επάνω μέρος και αφήστε το κάτω μέρος να κατέβει ώστε να μπει στην άκρη του καλύμματος.

Τοποθετήστε τα φίλτρα και ελέγξτε τη λειτουργία του απορροφητήρα.

συναρμολόγηση (συνέχεια)

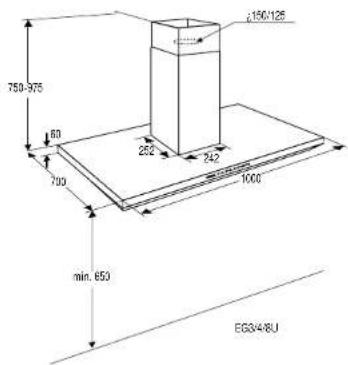

διαστάσεις εγκατάστασης των μοντέλων νησίδας

εγκατάσταση των μοντέλων νησίδας

Παραπάνω αναφέρονται οι κυριότερες διαστάσεις. Το ύψος του τηλεσκοπικού σωλήνα μπορείτε να το ρυθμίσετε μόνοι σας. Ωστόσο, έχετε υπόψη σας τα επιτρεπόμενα όρια ανοχής.

Τοποθετήστε τον αγωγό εξαερισμού και την ηλεκτρική σύνδεση έτσι, ώστε να μπορούν να συνδεθούν εύκολα στον απορροφητήρα.

σημάδεμα

Σημαδέψτε τις οπές μονταρίσματος στην οροφή, χρησιμοποιώντας το συμπαραδιδόμενο περίγραμμα.

Τρυπήστε τις οπές στερέωσης (4 x 10 mm).

συναρμολόγηση (συνέχεια)

ανάρτηση του επάνω τηλεσκοπικού σωλήνα

Τοποθετήστε τα βύσματα και τις ράβδους με το σπείρωμα στην οροφή. Βιδώστε 2 παξιμάδια προς αντίθετες κατευθύνσεις στις ράβδους. Βιδώστε τις ράβδους μέχρι ένα βάθος 20 mm στα βύσματα που βρίσκονται στην οροφή.

Αφαιρέστε τα παξιμάδια.

Τοποθετήστε τον επάνω τηλεσκοπικό σωλήνα στις ράβδους. Τοποθετήστε τα δαχτυλίδια και βιδώστε τ παξιμάδια.

σωλήνας συναρμολόγησης

Σπρώξτε τον σωλήνα συναρμολόγησης μέσα στον επάνω σωλήνα μέχρι να βρεθεί η κάτω άκρη στη σωστ απόσταση από τον πάγκο της κουζίνας (δείτε εικόνα).

Απόσταση Α Futura 278 mm Απόσταση Α Linear 236 mm

Στερεώστε τον σωλήνα συναρμολόγησης με τις τέσσερις βίδες (Μ5 x 12), τα δαχτυλίδια και τα παξιμάδια Μ5.

συναρμολόγηση (συνέχεια)

μοτέρ

Βιδώστε δύο βίδες (4,2 x 9,5) μὲχρι τη μὲση στις πισινές οπές (1) του μοτὲρ (δείτε εικόνα).

Σπρώξετο μοτέρ από κάτω προς τα πάνω μέσα στον σωλήνα συναρμολόγησης και τραβήξετο μοτέρ λίγο προς τα πισω μέχρι να σφηνώσει στον σωλήνα συναρμολόγησης (2).

Τοποθετήστε τις δύο μπροστινές βίδες (4,2 x 9,5) όπως δείχνει η εικόνα (3). Σφίξτε επίσης και τις δύο πισινές βίδες (2).

Συνδέστε την πρίζα.

Τοποθετήστε τον αγωγό εξαερισμού.

συναρμολόγηση (συνέχεια)

κάτω τηλεσκοπικός σωλήνας

Περάστε τον κάτω τηλεσκοπικό σωλήνα πάνω από το μοτέρ και σπρώξτε τον προς τα πάνω (1).

Κρατήστε τον σωλήνα σε υψωμένη θέση σπρώχνοντας προσεκτικά ένα στυλό ή ένα κατσαβίδι στην ειδική σπή στο εμπρός μέρος του περιβλήματος του μοτέρ (2).

συναρμολόγηση του καλύμματος

Τοποβετήστε το κάλυμμα στο μοτέρ. Γαντζώστε πρώτα την πίσω πλευρά του καλύμματος από κάτω στο μοτέρ (1). Στη συνέχεια, γυρίστε την εμπρός πλευρά προς τα πάνω (2), ώστε να μπορούν να βιδωθούν οι δύσο συμπαραβιδόμενες βίδες (Μ5 x 12) (3). Με αυτές τις βίδες, οριζοντιώστε το κάλυμμα.

Πραγματοποιήστε την ηλεκτρική σύνδεση μέσα στον απορροφητήρα.

Αφήστε τον κάτω τηλεσκοπικό σωλήνα να κατέβει (4) ώστε να μπει στην άκρη του καλύμματος.

Τοποθετήστε τα φίλτρα και ελέγξτε τη λειτουργία του απορροφητήρα.

τεχνικά δεδομένα

αριθμός τύπου: δείτε πινακίδα

δεδομένων μέσα στο

κάλυμμα

είδος ενέργειας: 230 V - 50 Hz

ονομαστική ισχύς: δείτε πινακίδα

δεδομένων

διαστάσεις (Υ x Π x Β): δείτε "διαστάσεις

εγκατάστασης"

σφραγίδα καταλληλότητας: Κετα

Η συσκευή αυτή πληροί τις ισχύουσες οδηγίες CE.

εξωτερικά μοτέρ

Προσοχή: Όταν η συσκευή χρησιμοποιείται σε συνδυασμό με ένα εξωτερικό μοτέρ, η ATAG

συνιστά τη χρήση των ακόλουθων τύπων

εξωτερικού μοτέρ:

WA111B5U WA300B5U

WA111C5U WA300C5U

ASVM0021 AS000387

ASVM0025 ASVM0023

αποκομιδή συσκευασίας και συσκευής

Τα υλικά συσκευασίας της συσκευής μπορούν να ανακυκλωθούν.

Χρησιμοποιήθηκαν:

• χαρτόνι
• μεμβράνη πολυαιθυλενίου (PE)
• πολυστυρένιο χωρίς CFK (αφρός PS)
• ταινίες από πολυπροπυλένιο γύρω από το κουτί

Αποκομίστε τα υλικά αυτά με υπεύθυνο τρόπο και σύμφωνα με τους κανονισμούς των δημόσιων αρχών.

Οι δημόσιες αρχές μπορούν επίσης να σας πληροφορήσουν σχετικά με τη σωστή αποκομιδή άγοπστων οικιακών συσκευών.
