WG711K - Hotte Atag - Notice d'utilisation et mode d'emploi gratuit

Marque	Atag
Modèle	WG711K
Type de produit	Hotte aspirante
Largeur	60 cm
Poids	12 kg
Alimentation	220-240 V, 50 Hz
Puissance d'aspiration	Jusqu'à 650 m³/h
Nombre de vitesses	3 vitesses + intensif
Éclairage	2 ampoules LED
Type de filtrage	Filtre à graisse métallique lavable
Fonction recyclage	Possible avec filtre à charbon (option)
Niveau sonore	55 dB en vitesse normale
Commandes	Poussoirs mécaniques
Entretien du filtre à graisse	Laver au lave-vaisselle tous les 2 mois
Remplacement du filtre à charbon	Tous les 6 mois en mode recyclage
Remplacement des ampoules	LED intégrées, contacter SAV
Diamètre de sortie	150 mm
Classe énergétique	A+ (estimation)
Pièces détachées disponibles	Filtres, ampoules, télécommande
Indice de réparabilité	7.2/10 (estimation)

FOIRE AUX QUESTIONS - WG711K Atag

Quelles sont les dimensions de la hotte Atag WG711K ?

La hotte Atag WG711K a une largeur de 60 cm, une profondeur d'environ 50 cm et une hauteur variable selon l'installation.

Comment nettoyer le filtre à graisse de la hotte ?

Le filtre à graisse métallique se lave au lave-vaisselle ou à la main avec du dégraissant. Il est recommandé de le nettoyer tous les 2 mois.

Puis-je utiliser la hotte en mode recyclage ?

Oui, il faut installer un filtre à charbon (non fourni) pour le mode recyclage. Ce filtre doit être remplacé tous les 6 mois.

Comment remplacer l'éclairage de la hotte ?

La hotte est équipée d'ampoules LED intégrées. En cas de panne, contactez le service après-vente d'Atag pour le remplacement.

Quel est le niveau sonore de la hotte ?

Le niveau sonore est d'environ 55 dB en vitesse normale et jusqu'à 65 dB en vitesse intensive.

La hotte dispose-t-elle d'une télécommande ?

Non, les commandes se font via des poussoirs mécaniques sur le panneau avant. Une télécommande peut être disponible en option.

Quelle est la puissance d'aspiration maximale ?

La puissance d'aspiration maximale est de 650 m³/h en vitesse intensive.

Comment installer la hotte en évacuation extérieure ?

Raccordez la sortie d'air de la hotte à un conduit d'évacuation de 150 mm de diamètre. Assurez-vous que le conduit est étanche et non obstrué.

Où puis-je trouver des pièces détachées pour la hotte Atag WG711K ?

Les pièces détachées comme les filtres et ampoules sont disponibles auprès des revendeurs agréés Atag ou sur des sites spécialisés.

La hotte est-elle garantie ?

Oui, la hotte Atag bénéficie d'une garantie constructeur de 2 ans (hors pièces d'usure). Conservez votre preuve d'achat.

MODE D'EMPLOI WG711K Atag

La hotte a été conçue pour répondre à un usage ménager et aux objectifs indiqués. Les hottes Atag se présentent sous divers modèles qui se combinent à merveille avec tout type d'intérieur. L'assortiment comprend divers types de hottes avec moteur encastré ou externe et des modèles appropriés pour la recirculation.

introduction

Ce manuel est un aperçu des possibilités offertes par cet appareil. Il vous fournira des renseignements précieux sur le plan de la sécurité et de l'entretien ainsi que des conseils en matière d'environnement et d'économie d'énergie. Conservez le manuel et les directives d'installation. Ainsi, un éventuel prochain usager de l'appareil pourra en profiter.

table des matièrespréface

généralités 1 - 2

introduction 1

sécurité avant tout 2

manuel 3 -

éclairage 3

ventilateur 3 – 4

anomalies de fonctionnement 5

entretien

6

directives d'installation 8 - 18

installation 8 – 10

montage 10 – 17

données techniques 18

élimination de l'emballage et appareil 18

sécurité avant tout

points d'attention

Le branchement de l'appareil doit être fait par un installateur agréé. La garantie ne couvre pas les dommages causés par un branchement erroné.

Avant de réparer ou de nettoyer l'appareil, couper le courant. De préférence, débranchez la prise ou mettez l'interrupteur sur zéro.

Ne jamais faire flamber de préparation sous la hotte aspirante. Les flammes élevées risquent de provoquer un incendie. Même si le ventilateur est éteint.

Il est recommandé de rester sur place et surveiller la friture.

Si l'appareil est utilisé combiné à un appareil fonctionnant au gaz ou avec un autre combustible, veillez à une admission d'air frais suffisante.

Actionnez la hotte avant de commencer la cuisson. Après cuisson, attendez encore 10 minutes environ avant d'arrêter la hotte. Ceci peut se faire automatiquement (voir "fonction arrêt différé à durée préprogrammée").

Nettoyer l'appareil régulièrement, comme indiqué dans 'entretien'. Ceci évite les risques d'incendie.

Avant de changer une ampoule, toujours débrancher l'appareil! N'utiliser que des ampoules semblables à celles d'origine et avec le même voltage.

Les bords de la gaine pouvant être pointus, nous vous conseillons de mettre des gants de travail avant de procéder au montage de la gaine.

éclairage

1

2

3

4

ATAG

mise en/hors service de l'électricité

Appuyez sur la touche pour l'éclairage.

L'éclairage va s'enclencher sur la position maximale.

Appuyez encore une fois sur la touche et vous aurez un éclairage plus doux.

Appuyez une troisième fois pour éteindre la lumière. Le témoin lumineux sur la touche va s'éteindre.

ventilateur

mise en service du ventilateur

Appuyez sur la touche , 1u . 2 3

La hotte se met en marche sur la position programmée. Le chiffre sur la touche s'allume.

réglage de la capacité d'aspiration

Appuyez sur une touche avec une valeur plus élevée ou plus basse.

Le chiffre sur la touche s'allume.

position intensive

Appuyez sur la touche .4

Le chiffre sur la touche s'allume.

ventilateur (suite)

1

2

3

4

ATAG

mise hors service de la hotte

Appuyez sur la touche ayant un symbole allumé.

La hotte s'arrête et le symbole situé dans la touche s'éteint.

fonction arrêt différé automatique à durée préprogrammée

Sélectionnez la position souhaitée. Appuyez sur la touche Ⓗ.

Le symbole situé dans la touche va s'allumer.

Dans les 10 minutes qui suivent, la hotte rétrograde automatiquement pour s'arrêter définitivement. Quand le témoin lumineux s'allume pendant la mise en route automatique, il reste enclenché.

nettoyage du filtre à graisse

Quand le symbole du filtre à graisse 📄 s'allume, nettoyez tout de suite le filtre.

Remettez le filtre nettoyé et effacez la mémoire électronique en appuyant environ 5 secondes sur la touche. Le témoin lumineux va s'éteindre.

anomalies de fonctionnement

Un mauvais fonctionnement de l'appareil ne signifie pas nécessairement une panne. Vérifiez tout d'abord les points suivants. Si les conseils ci dessous ne sont d'aucune aide, faites appel au service après vente.

En cas de détérioration du cordon alimentaire, celui-ci doit être remplacé par le service après-vente du fabricant ou par des personnes détenant les mêmes qualifications pour éviter toute situation dangereuse.

Attention : mettez l'appareil hors tension avant de commencer les réparations. De préférence, débranchez l'appareil ou mettez l'interrupteur de fonctionnement sur zéro.

panne	cause	solution
L'éclairage ne fonctionne pas.	Ampoule grillée.	En utilisant un tournevis, tirez la bague interne (voir illustration).
	attention :Utilisez seulement le même type d'ampoule avec la puissance en watts indiquée.	Attention au verre, il n'est pas accroché !Enlevez l'ampoule halogène de son emballage pour la remplacer par une nouvelle ampoule halogène de 20 W (hottes murales) ou de 10W (modules îlots). Prenez l'ampoule avec un chiffon propre.
La hotte fait du bruit.	Soit l'évacuation est trop basse ou il y a trop de virages dans le conduit.	Changez le conduit d'évacuation (voir consignes d'installation).
	Moteur en panne.	Appelez le Service après-vente.
Absence d'aspiration.	Moteur ou commande en panne.	Appelez le Service après-vente.
	Cordon d'alimentation en panne.	Appelez le Service après-vente.

entretien

généralités

Nettoyez la hotte dès enclenchement du témoin lumineux du filtre à graisse.

Nettoyez l'acier inoxydable situé à l'extérieur de la hotte avec une eau savonneuse et un chiffon humide. L'acier inoxydable retrouve son éclat en le nettoyant de temps à autre avec un apprêt ou un nettoyant pour acier inoxydable. Une couche d'apprêt protège l'acier inoxydable contre la salissure. Nettoyez toujours l'acier inoxydable en respectant le sens de polissage.

N'utilisez jamais de produits abrasifs (comme Vim, les éponges à récurer vertes ou autres éponges pour casseroles) ou d'autres produits d'entretien destinés au polissage (comme les produits d'entretien liquides et Jif). N'utilisez jamais de produits d'entretien agressifs. Ceux-ci peuvent provoquer des décolorations sur l'acier inoxydable.

entretien (suite)

enlever/changer les filtres à graisse

Enlevez les filtres comme suit : éteignez le ventilateur et l'éclairage.

Exercez une pression sur le filtre pour qu'il s'enfonce dans le trou. Inclinez ensuite le devant vers le bas. Enlevez maintenant le filtre de la hotte.

Le filtre ne peut être placé que d'une seule manière. Veuillez contrôler la bonne position du filtre (voir ill.). Tenez le filtre de façon à ce que la partie enlevée de la face inférieure se retrouve à l'arrière et au milieu. A l'extérieur, ceci se voit au modèle qui montre des trous plus petits.

Placez maintenant le filtre en appuyant d'abord sur la face arrière pour qu'elle soit dans le support. Inclinez ensuite la façade vers le haut jusqu'à ce qu'elle ne puisse pas aller plus loin, puis faites glisser le filtre vers l'avant. Le filtre est maintenant remis à sa place. Effacez la mémoire électronique en appuyant maintenant 5 secondes environ sur la touche

nettoyage des filtres à graisse

Vous pouvez nettoyer les filtres dans le lave-vaisselle. Laissez bien égoutter le filtre par les petits trous sur le côté avant de le remettre à sa place.

remplacement du filtre carbone

Remplacez le filtre carbone deux fois par an. Ceci n'est valable que pour les hottes avec recyclage. Placez le filtre carbone dans l'espace destiné à cet effet au-dessus des filtres.

installation

remarques préliminaires

L'installation d'une hotte doit se produire conformément aux consignes locales et nationales en vigueur. La distance entre la partie inférieure de la hotte et la table de cuisson doit être au minimum de 65 cm.

Le branchement de cet appareil doit être fait par un installateur agréé. La garantie ne couvre pas les dégâts qui se présentent en cas d'un branchement ou d'un encastrement erronés.

attention

Si une hotte et une source de chaleur (par ex. gazinières fonctionnant au gaz, au mazout ou au charbon) utilisant l'air d'un même espace, sont actionnés en même temps, il se peut que la hotte aspire l'air de combustion nécessaire de la pièce risquant ainsi de provoquer une dépression dans la pièce. La dépression maximale admise s'élève à 4 Pa pour éviter que les gaz de combustion provenant de la source de chaleur ne soient reconduits dans la pièce en question. C'est pourquoi une conduite d'air est nécessaire assurant ainsi une arrivée constante dans la pièce.

branchement électrique

Après montage de la hotte, la prise doit être accessible ou il doit être possible de débrancher la hotte par le truchement d'un interrupteur bipolaire avec des écartements de contact de 3 mm.

Lors du branchement des raccords électriques, veuillez vérifier la mise à la terre de la prise de courant, le voltage et la fréquence. Ils doivent être conformes aux valeurs indiquées sur la plaque signalétique.

En cas de détérioration du cordon alimentaire, celui-ci doit être remplacé par le service après-vente du fabricant ou par des personnes détenant les mêmes qualifications pour éviter toute situation dangereuse.

évacuation

L'évacuation ne doit jamais être connectée à une conduite utilisée aussi pour d'autres objectifs.

Pensez aux consignes locales en vigueur se rapportant à l'aération des appareils au gaz.

L'évacuation peut se faire vers l'extérieur en traversant le mur, à condition que l'ouverture qui se trouve dans le mur soit fermée par une grille pour protéger contre la pluie, l'entrée des feuilles et choses de ce genre.

La grille du mur peut réduire de 20% au maximum l'ouverture destinée à l'évacuation.

Nous vous conseillons de placer une conduite d'évacuation des plus large possible. Si vous prenez un diamètre plus petit, elle aura une capacité d'aspiration plus faible et donc un niveau sonore plus élevé.

Une courbe offre de la résistance. Veillez à ce que la conduite suive un mouvement régulier et qu'elle ne comprenne pas trop de courbes. Etirez la conduite flexible le plus loin possible.

Contrôlez l'absence de canalisations avant de commencer à percer.

Le tuyau de connexion de la hotte a un diamètre de 150 mm. Le mieux est de veiller à ce que le tuyau d'évacuation ait aussi ce diamètre. Un raccord de réduction permettant de passer de 150 mm à 125 mm est aussi livré avec l'appareil pour raccorder un tuyau d'évacuation de 125 mm.

ATAG fournit des accessoires pour conduites d'évacuation destinées à des hottes. Dans la liste des prix, vous trouverez l'assortiment avec les numéros de types correspondants.

montage

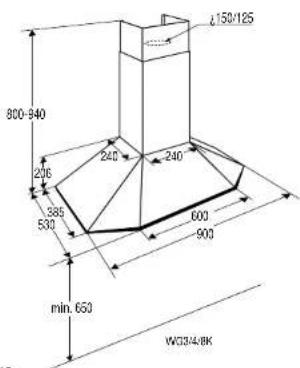

dimensions d'encastrement modèle mural

FR 10

montage (suite)

encastrement modèle mural

Les principales dimensions figurent à la page précédente. Vous pouvez déterminer la hauteur du tube télescopique. Tenez compte des tolérances autorisées.

Monter le tuyau d'écoulement et les raccordements électriques de telle sorte qu'ils puissent facilement être raccordés sous la hotte.

traçage et montage du matériel de fixation

Tracez un axe vertical sur le mur (au centre de la hotte).

Tenir la sangle de fixation de telle façon qu'elle repose contre le plafond. La flèche que l'on voit sur le rebord indique le milieu de la hotte. Marquer les trous de fixations.

Percer les trous de fixation (ø 8 mm).

Montez les chevilles dans le mur et fixez l'étrier de fixation au mur à l'aide des vis fournies (5 x 50 mm).

traçage et montage du module moteur

Dessinez la partie inférieure de la hotte sur le mur (tenez compte à ce sujet de la distance minimale devant aller jusqu'à la plaque de cuisson). Indiquez l'axe (vertical).

Pliez ou coupez le gabarit de traçage selon le type et tracez les trous de fixation supérieurs.

Percez les trous de fixation (2 x ø 10 mm).

Fixez les chevilles. Faites tourner deux écrous dans la direction opposée sur les embouts filetés. Introduisez en vissant les embouts filetés (20 mm) dans le mur (voir illustration).

Enlevez les écrous.

montage (suite)

Accrochez le module moteur aux embouts filetés (1). Vissez correctement les écrous. Veillez à ce que le module soit parfaitement accroché horizontalement.

Percez les trous de forage (2x AE 6 mm) et fixez le module moteur avec les chevilles fournies (6 x 60) (2).

Montez la conduite d'évacuation.

Effectuez le branchement électrique.

accrochage de la hotte

Assemblez la hotte au module moteur. A partir du bas, accrochez d'abord la partie arrière de la hotte dans le module moteur (1).

Inclinez ensuite la face avant vers le haut (2) pour pouvoir visser les deux vis de fixation fournies (M5 x 12) (3).

Réglez la hotte avec ces deux vis pour qu'elle soit horizontale.

Effectuez les assemblages par fiche dans la hotte.

accrochage du tube télescopique

Attention : Avec un fonctionnement en recyclage (WGB), les fentes de ventilation ne doivent pas être recouvertes par le conduit télécopique inférieur.

A partir du bas, faites glisser le bord retourné du tube télescopique supérieur entre l'étrier de fixation et le mur, puis faites glisser le tube télescopique en longeant le plafond. Le tube télescopique se fixe de lui-même.

Accrochez le tube télescopique inférieur sur le tube télescopique supérieur et laissez la partie inférieure descendre pour qu'elle glisse dans le rebord de la hotte.

Fixez les filtres et testez le fonctionnement de la hotte.

montage (suite)

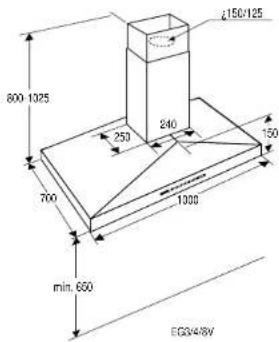

dimensions d'encastrement modèle d'île

encastrement des modules îlots

Les dimensions les plus importantes sont indiquées ci-dessus. Vous pouvez régler la hauteur du tube télescopique. Tenez compte des tolérances admises.

Monter le tuyau d'écoulement et les raccordements électriques de telle sorte qu'ils puissent facilement être raccordés sous la hotte.

marquage

Marquer les trous de fixation dans le plafond en se servant d'un pistolet.

Percer les trous de fixation (4 x 10 mm).

montage (suite)

accrochage du tube télescopique supérieur

Montez les chevilles et les embouts filetés au plafond. Faites tourner deux écrous dans la direction opposée sur les embouts filetés. Vissez les embouts filetés (20 mm) dans les chevilles situées dans le plafond.

Enlevez les écrous.

Placez le tube télescopique supérieur sur les embouts filetés. Placez les bagues, puis vissez correctement les écrous.

gaine de montage

Glissez la gaine de montage dans le tube supérieur jusqu'à ce que le bord inférieur se trouve à bonne distance du plan de travail (voir illustration).

Dimension A Futura 278 mm Dimension A Linear 236 mm

Fixez la gaine de montage avec quatre vis (M5 x 12), bagues et écrous M5.

montage (suite)

module moteur

Vissez deux vis (4,2 x 9,5) à moitié dans les trous arrières (1) du module moteur (voir illustration).

A partir du bas, glissez le module moteur le plus haut possible dans la gaine de montage et tirez le module moteur un peu vers l'arrière pour qu'il accroche à la gaine de montage et qu'il y reste suspendu (2).

Montez les deux vis à l'avant (4,2 x 9,5) comme sur l'illustration (3). Vissez aussi à fond les deux vis (2) arrières

Effectuez la connexion enfichable nécessaire.

Montez la conduite d'évacuation.

montage (suite)

tube télescopique inférieur

Faites montez en glissant le tube télescopique inférieur pour qu'il recouvre le module moteur (1).

Maintenez le tube en l'air en poussant prudemment un crayon ou un tournevis dans le trou prévu à cet effet dans la face avant du logement du moteur (2).

montage de la hotte

Assemblez la hotte au module moteur. A partir du bas, accrochez d'abord la partie arrière de la hotte dans le module moteur (1). Inclinez ensuite la face avant vers le haut (2) pour pouvoir visser les deux vis de fixation fournies (M5 x 12) (3). Réglez la hotte avec ces deux vis pour qu'elle soit horizontale.

Effectuez les assemblages par fiche dans la hotte.

Le tube télescopique inférieur (4) doit être affaissé de façon à glisser dans le bord de la hotte.

Fixez les filtres et testez le fonctionnement de la hotte.

données techniques

numéro du modèle : voir plaque signalétique dans la hotte

type d'énergie : 230V - 50 Hz

puissance connectée : voir plaque signalétique

dimensions (h x l x p) : voir 'cotes d'encombrement'

label de qualité : Kema

Cet appareil répond aux directives CE.

moteurs externes

Attention : Quand on utilise un appareil avec un moteur

externe, ATAG conseille alors d'employer les types de moteurs

externes suivants :

WA111B5U WA300B5U

WA111C5U WA300C5U

ASVM0021 AS000387

ASVM0025 ASVM0023

élimination de l'emballage et appareil

L'emballage de l'appareil est recyclable. Il peut être utilisé:

• du carton
• une feuille de polyéthylène (PE)
  – du polystyrène exempt de CFC (mousse dure de PS)
  – bandes de polypropylène autour du carton

Éliminer ces matériaux de façon adéquate et conformément à

la réglementation en vigueur dans votre commune.

L'administration communale vous informera des moyens adéquats de vous débarrasser de vos anciens appareils ménagers.
