SEC-TRANS30 - Κάμερα παρακολούθησης KONIG - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Κάμερα παρακολούθησης
Μάρκα	KONIG
Μοντέλο	SEC-TRANS30
Ανάλυση	1080p Full HD
Γωνία θέασης	90°
Νυχτερινή όραση	Ναι, με υπέρυθρο LED (εμβέλεια έως 20 m)
Συνδεσιμότητα	Καλώδιο BNC για μετάδοση βίντεο
Τροφοδοσία	12V DC
Κατανάλωση	5 W
Διαστάσεις	120 × 70 × 60 mm
Βάρος	300 g
Κύριες λειτουργίες	Συνεχής εγγραφή, ανίχνευση κίνησης, νυχτερινή όραση
Βαθμός προστασίας	IP66 (ανθεκτικό στις καιρικές συνθήκες)
Θερμοκρασία λειτουργίας	-20°C έως +50°C
Υλικό περιβλήματος	Αλουμίνιο
Συντήρηση και καθαρισμός	Καθαρίστε τον φακό με ένα μαλακό και στεγνό πανί. Αποφύγετε τα χημικά προϊόντα.
Ασφάλεια	Χρήση σε εσωτερικούς και εξωτερικούς χώρους. Εγκατάσταση μακριά από κραδασμούς.
Εγγύηση	2 χρόνια

Συχνές ερωτήσεις - SEC-TRANS30 KONIG

Πώς να εγκαταστήσετε την κάμερα SEC-TRANS30;

Στερεώστε την κάμερα με τη βάση που παρέχεται. Συνδέστε το καλώδιο BNC σε έναν καταγραφέα DVR και συνδέστε τον προσαρμογέα ρεύματος 12V. Ρυθμίστε τη γωνία για να καλύψετε την επιθυμητή περιοχή.

Ποια είναι η μέγιστη ανάλυση της κάμερας;

Η κάμερα προσφέρει ανάλυση 1080p Full HD (1920x1080 pixels) για καθαρές και λεπτομερείς εικόνες.

Η κάμερα λειτουργεί τη νύχτα;

Ναι, είναι εξοπλισμένη με υπέρυθρο LED για νυχτερινή όραση. Η εμβέλεια μπορεί να φτάσει τα 20 μέτρα σε απόλυτο σκοτάδι.

Πώς να συνδέσετε την κάμερα σε έναν καταγραφέα;

Χρησιμοποιήστε το παρεχόμενο καλώδιο BNC για να συνδέσετε την κάμερα στην είσοδο βίντεο του καταγραφέα DVR. Βεβαιωθείτε ότι η τροφοδοσία είναι συνδεδεμένη.

Μπορώ να χρησιμοποιήσω αυτήν την κάμερα σε εξωτερικό χώρο;

Ναι, χάρη στον βαθμό προστασίας IP66, αντέχει στη βροχή και τη σκόνη. Εγκαταστήστε την σε ένα μέρος προστατευμένο από άμεσες εκτοξεύσεις.

Πώς να καθαρίσετε τον φακό της κάμερας;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί για να σκουπίσετε απαλά τον φακό. Αποφύγετε τα υγρά καθαριστικά που μπορεί να καταστρέψουν την επίστρωση.

Τι να κάνω αν η εικόνα δεν εμφανίζεται στην οθόνη;

Ελέγξτε τις συνδέσεις BNC και την τροφοδοσία. Βεβαιωθείτε ότι ο καταγραφέας είναι αναμμένος και στο σωστό κανάλι. Δοκιμάστε με άλλο καλώδιο αν χρειαστεί.

Πώς να επαναφέρετε την κάμερα;

Η κάμερα δεν διαθέτει κουμπί επαναφοράς. Αποσυνδέστε την τροφοδοσία για 30 δευτερόλεπτα και στη συνέχεια συνδέστε την ξανά για επανεκκίνηση.

Ποια τροφοδοσία απαιτείται;

Η κάμερα απαιτεί τροφοδοσία 12V DC (συνεχές ρεύμα). Ο παρεχόμενος προσαρμογέας ρεύματος είναι συμβατός. Μην χρησιμοποιείτε άλλη τάση.

Πώς να ρυθμίσετε τη γωνία της κάμερας;

Χαλαρώστε τη βίδα ρύθμισης κάτω από τη βάση, γείρετε την κάμερα προς την επιθυμητή κατεύθυνση και στη συνέχεια σφίξτε τη βίδα για να σταθεροποιήσετε τη θέση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SEC-TRANS30 KONIG

Αυτό το σύστημα κάμερας είναι ένα εύχρηστο ηλεκτρονικό σύστημα, ιδανικό για την παρακολούθηση οποιασδήποτε κατάστασης. Το προϊόν ενδείκνυται ιδιαίτερα για μικρά καταστήματα, γραφεία ή σπίτια. Η κάμερα μπορεί να τοποθετηθεί σε οριζόντια ή κάθετη επιφάνεια. Η θέση της κάμερας ρυθμίζεται εύκολα με το χέρι. Λόγω της υπέρυθρης ακτινοβολίας της κάμερας, επιτρέπεται η χρήση της σε συνθήκες χαμηλού φωτισμού. Τοποθετώντας έναν μικρό διακόπτη στο βύσμα, επιτρέπεται επίσης η αποστολή ήχου μαζί με την εικόνα. Χάρη στο κάλυμμα προστασίας από τη βροχή, η κάμερα είναι ανθεκτική σε όλες τις καιρικές συνθήκες.

Η οθόνη μπορεί να τοποθετηθεί σε οριζόντια επιφάνεια ή, εναλλακτικά, μπορείτε να προσθέσετε στη βάση της ένα ρυθμιζόμενο στήριγμα (διατίθεται ξεχωριστά με αρ. προϊόντος SEC--BRACK40) και να τη στερεώσετε με 3 βίδες σε οριζόντια ή κάθετη επιφάνεια. Η οθόνη μπορεί να λάβει σήματα ήχου και εικόνας από 4 διαφορετικές κάμερες. Η επιλογή προβολής εικόνων από διαφορετική κάμερα πραγματοποιείται εύκολα μέσω του τηλεχειριστηρίου. Επιτρέπεται, επίσης, η αυτόματη διαδοχική προβολή των εικόνων από τις διάφορες κάμερες με τη σειρά.

• Συνιστάται η ανάγνωση αυτού του εγχειριδίου πριν την εγκατάσταση/χρήση του συστήματος κάμερας.
  • Φυλάξτε το εγχειρίδιο σε ασφαλές μέρος για μελλοντική αναφορά.

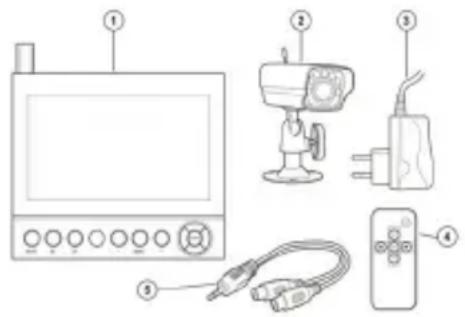

Στη συσκευασία της οθόνης περιλαμβάνονται τα ακόλουθα εξαρτήματα:

1. 1 x oθόνη LCD 7"
2. 1 x κάμερα
3. 2 x προσαρμογείς AC/DC
4. 1 x τηλεχειριστήριο
5. 1 x καλώδιο εξόδου AV

Τεχνικά χαρακτηριστικά

Κάμερα

Συχνότητα εκπομπής: 2,4 – 2,4835 GHz

Διαμόρφωση: FM

Κανάλια: 4

Εύρος: σε εσωτερικό χώρο περ. 30 m, σε εξωτερικό χώρο περ. 100 m (ανάλογα με τις τοπικές συνθήκες)

Τοπεικόνας: CMOS

Φακός: 14 mm

Οπτική γωνία: 50°

Υπέρυθρος φωτισμός (LED): 5 m

Φωτοευαισθησία: 0,8 Lux/F1.2

Προστασία: IP44

Μικρόφωνο: Μονοφωνικό

Θερμοκρασία λειτουργίας: -10°C έως +50°C

'Εξοδος βίντεο: 1Vp-p

Táon: 8 V DC / 500 mA

Διαστάσεις: 55 x 45 x 80 mm

Βάρος: 143 g (μαζί με το καλώδιο)

Οθόνη LCD

Τάση λειτουργίας: 12V DC

Συχνότητα λήψης: 2,4 – 2,4835 GHz

Κανάλια: 4

Μέγεθος: 7" LCD

Μεγ. ανάλυση: 480 RGB (H) x 234 (v) pixels

Στάθμη εξόδου βίντεο: 1Vp-p / 75 Ohm

Στάθμη εξόδου ήχου: 1Vp-p / 600 Ohm, mono

Στάθμη εισόδου βίντεο: 1Vp-p

Στάθμη εισόδου ήχου: 1Vp-p

Σύνδεσμος ήχου/βίντεο: υποδοχή 3,5 mm

Απόσταση από την κάμερα: σε εσωτερικό χώρο περ. 30 m, σε εξωτερικό χώρο περ. 100 m

(ανάλογα με τις τοπικές συνθήκες)

Θερμοκρασία λειτουργίας: -10°C έως +50°C

Táon: 12V DC/1A

Διαστάσεις: 180 x 155 x 25 mm

Bápoç: 478 g

Προφυλάξεις ασφαλείας

• Μην ανοίγετε την κάμερα ή την οθόνη σε περίπτωση δυσλειτουργίας. Αυτά τα προϊόντα θα πρέπει να ανοίγονται μόνο από εξειδικευμένο μηχανικό.
  • Μην εκθέτετε την οθόνη σε νερό ή υγρασία.
• Μην εκθέτετε την οθόνη ή την κάμερα σε υψηλές θερμοκρασίες.
  • Μην βυθίζετε την κάμερα σε υγρά.
• Μην τοποθετείτε το σύστημα κοντά σε ισχυρά μαγνητικά πεδία, όπως π.χ. τηλεοράσεις ή ηχεία. Ενδέχεται να επηρεαστεί η ποιότητα της οθόνης.

Οδηγίες εγκατάστασης

1. Λυχνία υπερύθρων
2. Αισθητήρας εικόνας κάμερας
3. Βίδα ρύθμισης
4. Στήριγμα
5. Οπή βίδας

6. Διακόπτης ήχου

7. Μικρόφωνο

8. Βύσμα τροφοδοσίας
9. Ελαστικό κάλυμμα
10. Διακόπτες επιλογής καναλιού

11. Επίπεδη κεραία εκπομπής

12. Ανοίξτε το ελαστικό κάλυμμα για να αποκτήσετε πρόσβαση στους διακόπτες επιλογής καναλιού.

13. Χρησιμοποιήστε τσιμπιδάκι ή κάποιο αιχμηρό εργαλείο για να ρυθμίσετε το διακόπτη στη σωστή θέση, ανάλογα με το επιθυμητό κανάλι.

Ο δέκτης και η κάμερα θα πρέπει να συντονίζονται στο ίδιο κανάλι.

Στο πίσω μέρος της κάμερας μπορείτε να βρείτε οδηγίες για τον τρόπο ρύθμισης των διακοπτών στο εσωτερικό της κάμερας στην κατάλληλη θέση.

1. Κλείστε το ελαστικό κάλυμμα.
2. Στερεώστε την κάμερα μαζί με το στήριγμα σε μια οριζόντια ή κάθετη επιφάνεια με 3 βίδες.
3. Χαλαρώστε τη βίδα ρύθμισης (3).
4. Γυρίστε την κάμερα στην επιθυμητή θέση.
5. Σφίξτε τη βίδα ρύθμισης.
6. Συνδέστε τον προσαρμογέα AC/DC με το βύσμα τροφοδοσίας της κάμερας.
7. Ενεργοποιήστε ή απενεργοποιήστε το μικρόφωνο από το διακόπτη ήχου (6) στο βύσμα.

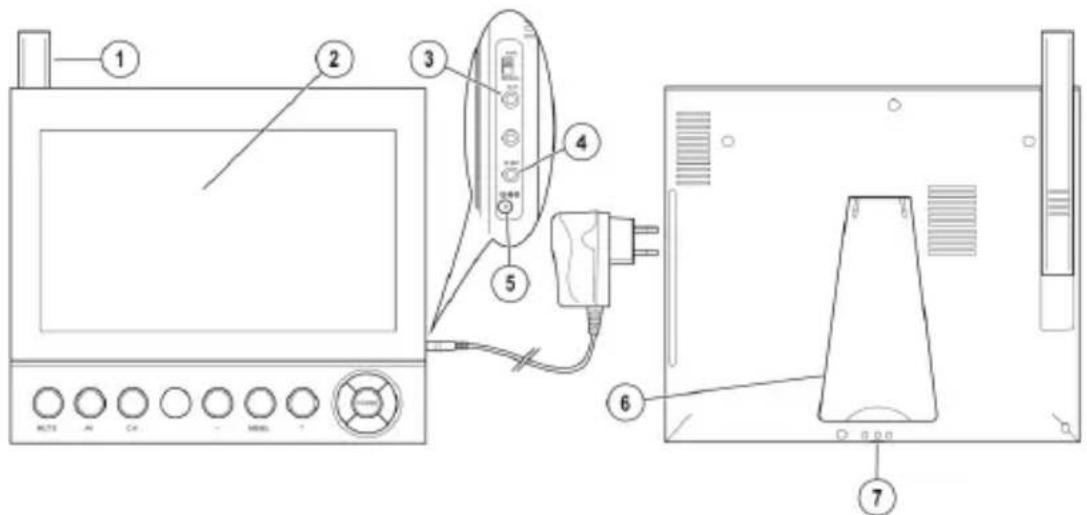

Οθόνη

1. Πτυσσόμενη κεραία
2. Υποδοχή εισόδου DC 12V
3. Οθόνη
4. Στήριγμα
5. Υποδοχή εισόδου Αν
6. Υποδοχή ρυθμιζόμενου στηρίγματος
7. Υποδοχή εξόδου Αν
8. Τραβήξτε την κεραία (1) στο πίσω μέρος της οθόνης προς τα πάνω.
9. Τοποθετήστε την οθόνη σε σταθερή επιφάνεια με το στήριγμα (6) να πατάει στην επιφάνεια. Εναλλακτικά, μπορείτε να προσθέσετε στη βάση της οθόνης ένα ρυθμιζόμενο στήριγμα (διατίθεται ξεχωριστά με αρ. προϊόντος SEC--BRACK40) και να τη στερεώσετε με 3 βίδες σε οριζόντια ή κάθετη επιφάνεια.
10. Συνδέστε το βύσμα DC στην υποδοχή εισόδου DC 12V (5).
11. Συνδέστε τον προσαρμογέα AC/DC σε μια επιτοίχια πρίζα.
12. Μπορείτε, επίσης, να συνδέσετε μια πρόσθετη οθόνη στην υποδοχή εξόδου Αν (4).

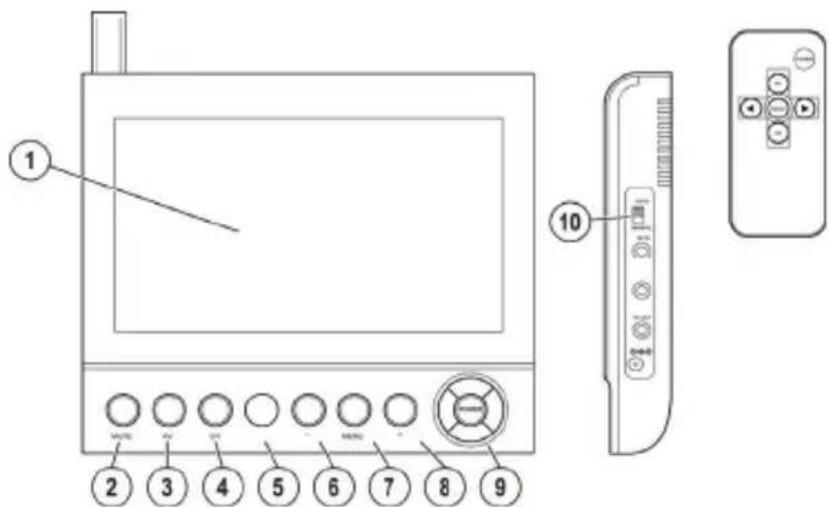

Οδηγίες χρήσης

1. Οθόνη LCD
2. Κουμπί Mute (Σίγαση)
3. Κουμπί AV
4. Κουμπί ΚΗ

5. Αισθητήρας ελέγχου υπερύθρων

6. Κουμπί -

7. Κουμπί Menu (Μενού)
8. Κουμπί +
9. Κουμπί Power (Ενεργοποίηση)

10. Διακόπτης Auto/Manual (Αυτόματα/Χειροκίνητα)

11. Πιέστε το κουμπί Power (9) για να ενεργοποιήσετε την οθόνη.

12. Πιέστε το κουμπί ΚΗ (4) για να ρυθμίσετε το σωστό κανάλι.
13. Πιέστε το κουμπί Menu (7) για να περιηγηθείτε στα υπομενού.

Εμφανίζονται τα ακόλουθα υπομενού:

• Ρυθμίσεις οθόνης: «Bright», «Contrast», «Colour» ή «Hue» Προσαρμόστε τις ρυθμίσεις οθόνης με τα κουμπιά + (8) και – (6).
  • «AV switched set» Επιλέξτε τις κάμερες οι εικόνες των οποίων θα προβάλλονται διαδοχικά κατά την αυτόματη λειτουργία. Πιέστε τα κουμπιά + και – για εναλλαγή μεταξύ των καναλιών και το κουμπί Menu για να επιλέξετε η να καταργήσετε κάποιο κανάλι.

Το σύμβολο «√» υποδεικνύει ότι το συγκεκριμένο κανάλι έχει επιλεγεί.

Το σύμβολο «ο» υποδεικνύει ότι το συγκεκριμένο κανάλι δεν έχει επιλεγεί.

• «Time switched» Αυξήστε ή μειώστε το χρονικό διάστημα της αυτόματης λειτουργίας με τα κουμπιά + και –.

1. Γυρίστε το διακόπτη Auto/Manual (10) στη θέση «Auto» για αυτόματη εναλλαγή μεταξύ των επιλεγμένων καναλιών.

Πιέζοντας το κουμπί Αν, εμφανίζονται στη λειτουργία χειροκίνητης εναλλαγής οι εικόνες όλων των καμερών, ακόμη και εκείνων που είναι ρυθμισμένες στη θέση «ο».

1. Πιέστε το κουμπί Mute (2) για ενεργοποίηση ή απενεργοποίηση του ήχου.

Για τη λειτουργία του συγκεκριμένου χαρακτηριστικού το μικρόφωνο της κάμερας θα πρέπει να είναι ενεργοποιημένο.

Συντήρηση

Καθαρίστε την κάμερα με υγρό πανί.

Μην χρησιμοποιείτε διαλύτες ή λειαντικά καθαριστικά.

Αντιμετώπιση προβλημάτων

Σε περίπτωση που η κάμερα δεν λειτουργεί σωστά, πραγματοποιήστε του παρακάτω ελέγχους:

• Βεβαιωθείτε ότι η οθόνη είναι ρυθμισμένη στο ίδιο κανάλι Αν (ΑV1-4) με την κάμερα.
  • Βεβαιωθείτε ότι η κάμερα και η οθόνη δεν έχουν υποστεί βλάβες.
  • Βεβαιωθείτε ότι οι προσαρμογείς ισχύος δεν έχουν υποστεί βλάβες.
• Όταν η οθόνη βρίσκεται σε λειτουργία αυτόματης εναλλαγής, βεβαιωθείτε ότι οι κάμερες του υπομενού «ΑV switched set» δεν έχουν ρυθμιστεί στη θέση «ο».
  • Βεβαιωθείτε ότι όλες οι ρυθμίσεις οθόνης έχουν ρυθμιστεί σωστά.

Εγγύηση

Τυχόν αλλαγή ή/και τροποποίηση του προϊόντος επιφέρει ακύρωση της εγγύησης. Δεν φέρουμε καμία ευθύνη για βλάβες που ενδέχεται να προκύψουν λόγω εσφαλμένης χρήσης του προϊόντος.

Δήλωση αποποίησης ευθύνης

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά ενδέχεται να μεταβληθούν χωρίς ειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες των προϊόντων αποτελούν εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και αναγνωρίζονται διά του παρόντος ως τέτοια.

Απόρριψη

• Αυτό το προϊόν προορίζεται για ξεχωριστή συλλογή σε κατάλληλο σημείο συλλογής. Μην απορρίπτετε το προϊόν μαζί με τα οικιακά απόβλητα.
  • Για περισσότερες πληροφορίες επικοινωνήστε με τον αντιπρόσωπό σας ή τις τοπικές αρχές διαχείρισης αποβλήτων.
