CRM1026 FCO-2050 - Συμπιεστής Ferm - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Συμπιεστής αέρα
Μάρκα	Ferm
Μοντέλο	CRM1026 FCO-2050
Κατηγορία	Συμπιεστής
Ηλεκτρική τροφοδοσία	230 V / 50 Hz
Ισχύς κινητήρα	1500 W
Μέγιστη πίεση	8 bar
Χωρητικότητα δεξαμενής	24 λίτρα
Παροχή αέρα	180 L/min
Αριθμός κυλίνδρων	1
Επίπεδο θορύβου	85 dB(A)
Βάρος	15 kg
Διαστάσεις (Μ x Π x Υ)	40 x 30 x 30 cm
Κύριες λειτουργίες	Φούσκωμα, τροφοδοσία πνευματικών εργαλείων, βαφή, καθαρισμός
Συντήρηση και καθαρισμός	Αδειάζετε τακτικά τη δεξαμενή, καθαρίζετε το φίλτρο αέρα
Ασφάλεια	Βαλβίδα ασφαλείας, αυτόματη διακοπή σε περίπτωση υπερπίεσης
Ανταλλακτικά και δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα στον ιστότοπο του κατασκευαστή
Γενικές πληροφορίες	Οικιακή και ημιεπαγγελματική χρήση, απαιτεί λίγη συντήρηση

Συχνές ερωτήσεις - CRM1026 FCO-2050 Ferm

Πώς να αδειάσετε τη δεξαμενή του συμπιεστή;

Για να αδειάσετε τη δεξαμενή, κλείστε την ηλεκτρική τροφοδοσία και ανοίξτε τη βαλβίδα εκκένωσης που βρίσκεται στο κάτω μέρος της δεξαμενής. Αφήστε το νερό να στραγγίξει εντελώς, στη συνέχεια κλείστε τη βαλβίδα. Αυτή η διαδικασία πρέπει να γίνεται μετά από κάθε χρήση για να αποφευχθεί η διάβρωση.

Τι είδους λάδι να χρησιμοποιήσω για τον συμπιεστή;

Χρησιμοποιήστε ειδικό λάδι για συμπιεστή, κατά προτίμηση μη απορρυπαντικό ορυκτέλαιο ιξώδους SAE 30 ή 40. Συμβουλευτείτε το εγχειρίδιο για την ακριβή ποσότητα.

Γιατί δεν ξεκινάει ο συμπιεστής;

Πολλές πιθανές αιτίες: η δεξαμενή είναι ήδη υπό πίεση (περιμένετε να αδειάσει), ο θερμικός διακόπτης έχει ενεργοποιηθεί (αφήστε να κρυώσει) ή η πρίζα δεν τροφοδοτείται με ρεύμα. Ελέγξτε επίσης το καλώδιο τροφοδοσίας.

Πώς να ρυθμίσετε την πίεση εξόδου;

Χρησιμοποιήστε τον ρυθμιστή πίεσης που βρίσκεται στον μειωτήρα. Γυρίστε το κουμπί δεξιόστροφα για να αυξήσετε την πίεση και αριστερόστροφα για να τη μειώσετε. Η πίεση εμφανίζεται στο μανόμετρο εξόδου.

Ποια είναι η μέγιστη πίεση του συμπιεστή;

Η μέγιστη πίεση είναι 8 bar. Μην υπερβαίνετε ποτέ αυτήν την τιμή για να αποφύγετε τον κίνδυνο θραύσης ή ατυχήματος.

Πώς να καθαρίσετε το φίλτρο αέρα;

Ξεβιδώστε το καπάκι του φίλτρου, αφαιρέστε το στοιχείο φίλτρου και καθαρίστε το με σαπουνόνερο. Στεγνώστε το εντελώς πριν το τοποθετήσετε ξανά. Αντικαταστήστε το αν είναι κατεστραμμένο.

Μπορώ να χρησιμοποιήσω τον συμπιεστή για βαφή;

Ναι, υπό την προϋπόθεση να χρησιμοποιήσετε κατάλληλο πιστόλι βαφής και να ρυθμίσετε την πίεση σύμφωνα με τις συστάσεις του κατασκευαστή του χρώματος. Συνιστάται φίλτρο νερού για να αποφευχθούν ίχνη υγρασίας.

Τι να κάνω αν ο συμπιεστής διαρρέει αέρα;

Ελέγξτε τις συνδέσεις και τους εύκαμπτους σωλήνες. Εάν η διαρροή προέρχεται από τη δεξαμενή, σταματήστε αμέσως τη χρήση και επικοινωνήστε με έναν επαγγελματία. Οι μικρές διαρροές στις συνδέσεις μπορούν να αντιμετωπιστούν σφίγγοντας ή αντικαθιστώντας τα παρεμβύσματα.

Ποια είναι η διάρκεια ζωής του συμπιεστή;

Με τακτική συντήρηση (άδειασμα, καθαρισμός, αλλαγή λαδιού), ο συμπιεστής μπορεί να διαρκέσει πολλά χρόνια. Φροντίστε να μην τον λειτουργείτε συνεχώς για να διατηρηθεί ο κινητήρας.

Πώς να αποθηκεύσετε τον συμπιεστή;

Αποθηκεύστε τον συμπιεστή σε ξηρό μέρος και προστατευμένο από τον παγετό. Αδειάστε τη δεξαμενή και αποσυνδέστε τον. Καθαρίστε τον πριν την αποθήκευση. Αποφύγετε την άμεση έκθεση στον ήλιο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CRM1026 FCO-2050 Ferm

GR Ηρούμε το δικαιώμα αλλαγών

Art. no. CRM1026

FCO-2050

CE ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ (GR)

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι αυτό το προϊόν πληροί τα παρακάτω πρότυπαή τα έγγραφα προτύπων.

EN1021-1, EN60204-1, EN60335-1

σύμφωνα με τις οδηγίες

98/37/EOK,73/23/EOK,89/336/EOK,87/404/EOK

από 01-01-2006

ZWOLLE NL

W. Kamphof

Τμήμα ποιοτικού ελέγχου

Δεδομένου ότι η διαρκής βελτίωση των προϊόντων μας αποτελεί πολιτική της εταιρείας μας, επιφυλασσόμεθα του δικαιώματος να τροποποιούμε τις προδιαγραφές του προϊόντος χωρίς προηγούμενη ειδοποίηση.

Ferm BV • Lingenstraat 6 • 8028 PM Zwolle • Ollavöia

Αντικατάσταση/αναπλήρωση λαδιού

Ο συμπιεστής διατίθεται γεμάτος με συνθετικό λάδι “SAE 10W30”. Συνιστούμε την ολοκληρωτική αντικατάσταση του λαδιού στο σύστημα αναρρόφησης μέσα στις πρώτες 100 ώρες λειτουργίας.

• Ξεβιδώστε την τάπα αποστράγγισης (δείκτης), που υπάρχει στο καπάκι της ελαιολεκάνης και αφήστε να τρέξει εξω όλο το λάδι προτού τοποθετήσετε και πάλι την τάπα (εικ. 17).
• Πληρώστε με λάδι, χρησιμοποιώντας την επάνω οπή στο καπάκι της ελαιολεκάνης (εικ. 38), ἡρος γη στάθμη πρυ υνοδεικνψετάσι στο δίκτη (εικ. 8)γΝαλέγχ(ετέ τη κ s u g στάθμη του λάδιού του συστήματος αναρρόφησης μία φορά την εβδομάδα και να αναπληρώνετε την ποσότητα, εάν είναι απαραίτητο.

Πολειτουργία σεπεργβάλλονμε θαρμοκρασία απόλ-5° έως + 35°C, χρησιμοπονήσε

συνθετικό λάδι “SAB10W30ηΤο πλεονέκγημά του συνθετικόύ λαδιαύ είναι φτι δέν s χάνει τις ιδιότητές του είτε κατά την θερινή, είτε κατά τη χειμερινή περίοδο.

Δενθα πρέπει να απορράπτάξε το χρησιμίοπάημένολάδι στο δίκτυο g a n t αποχέτευσης ή στο περιβάλλον.

s z ó r á s r a h a s z n á l j a :

Να αλλάζετε το λιπαντικό λάδι σύμφωνα με τις υποδείξεις του παρακάτω πίνακα

	Τύπος λαδιού					Όρες λειτουργίας
	Πολυτυπου ορυλτελαιο υ SAE 10W30					100 ή6μήνες
z o r t , h a a z e i e k t r o m o s										k á

Βλαβες

Εαφ προκύφει κάποια βλάβη π.χθόγω τής φθοράς κάποιου εξαρτήματοέ, Ιε τ ι ο παρακαλούμε επικοινωνήσε με το Κέντρο επισκε υών που αναγράφεται στην κάρτα εγγύησης. Στο πίσω μέρος αυτού του εγχειριδίου υπάρχειέ να αναπτυγμένο διάγραμμα, στο οποίο παρουσιάζονται τα εξαρτήματα που μπορείτε να παραγγείλετε.

Περιβάλλον

πιανα μην πάθείζημία το μηκανήμα κατά τη μεταφορά, παραδίδείαι μέσθοσε κλελοτήα n , συσκευασία. Ταπερισσότερα αττό τα υλικά συσκευασίας μπορούν να ανακυκλωθούν. Πήγαίνετε αυτά τα υλικα στα κατάλληγα σημεία ανκύκλωσης.

Ελατωματικά και/ή απορριμμένα ηλεκτρικά ή ηλεκτρονικά αντικείμενα πρέπει να συλλέγονται στις κατάλληλες τοποθεσίες ανακυκλώσεως.

Εγγύηση

Για τους όρους της εγγύησης, διαβάστε την κάρτα εγγύησης στο πίσω μέρος αυτών των οδηγιών χρήσεως.

Ο συμπιεστής δεν τίθεται εκτός λειτουργίας

Εάν ο συμπιεστής δεν τίθεται εκτός λειτουργίας, όταν η πίεση φτάνει τη μέγιστη τιμή της θα ενεργοποιηθείη βαλβίδα ασφαλείας του αεροθυλακίου. Είναι απαραίτητο να επικοινωνήσετε με το πλησιέστερο εξουσιοδοτημένο σέρβις για επισκευή.

5.ΣΥΝΤΗΡΗΣΗ

Συντήρηση

Βεβαιωθείτε ότι το φις έχει αφαιρεθεί από την πρίζα όταν εκτελείτε εργασίες συντήρησης στο μοτέρ.

GR

Τα μηχανήματα της Εφεί είναι σχεδιασμένα να λειτουργούν για μεγάλα χρονικά διαστήματα με ελάχιστη συντήρηση. Η συνεχής καλή λειτουργία του μηχανήματος εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του. Προτού εκτελέσετε οποιαδήποτε εργασία στον συμπιστή, ελέγξε τα εξής:

• Ο γενικός διακόπτης τροφοδοσίας βρίσκεται στη θέση "0".
• Ο ρυθμιστής πίεσης και οι διακόπτες ελέγχου βρίσκονται στη θέση "0".
• Το αεροθυλάκιο έχει αποσυμπιεστείεντελώς

Καθαρισμός

Καθαρίζετε τακτικά το περίβλημα του μηχανήματος με ένα μαλακό πανί, κατά προτίμηση μετά από κόθε χρήση. Διατηρείτε τις οπές εξαερισμού καθαρές, χωρίς σκόνη και ακαθαρσίες. Αν οι ακαθαρσίες δεν απομακρώνονται με τους συνηθισμένους τρόπους καθαρισμού, χρησιμοποιήστε ένα μαλακό πανί μουσκεμένο σε σαπουνάδα. Μη χρησιμοποιείτε ποτέ διαλύτες, όπως πετρέλαιο, οινόπνευμα, διάλυμα αμμωνίας κ.λπ. Αυτοί οι διαλύτες μπορεί να προκαλέσουν ζημιά στα πλαστικά μέρη του μηχανήματος.

Λιπανοη

Συνιστούμε την αφαίρεση του φίλτρου της αναρρόφησης κάθε 50 ώρες λειτουργίας και τον καθαρισμό του στοιχείου του φίλτρου με πεπιεσμένο αέρα (εικ. 15). Συνιστούμε την αντικατάσταση του στοιχείου του φίλτρου μια φορά τω χρόνο, εᾶν ο συμπιεστής λειτουργείσε περιβάλλον χωρίς σκόνη, ενώ η αντικατάστασή του θα πρέπει να γίνεται συχνότερα, εᾶν το περιβάλλον λειτουργίας είναι επιβαρημένο με σκόνη. Ο συμπιεστής παράγει συμπικνωμένους υδρατμούς, οιοποίοι συσωρεύονται στο αεροθυλάκιο. Είναι απαραίτητη η αποβολή των συμπικνωμένων υδρατμών από το αεροθυλάκιο, τουλάχιστον μια φορά την εβδομάδα ανοίγοντας τη στρόφιγγα αποστράγγισης (εικ. 16), η οποία βρίοκεται κάτω από το αεροθυλάκιο. Εάν μέσσα στο δοχείο υπάρχει πεπιεσμένος αέρας, Βα πρέπει να είστε ιδιαίτερα προσεκτικοί, διότι είναι πιθανόν το νερό να εξέλθει με δύναμη. Μέγιστη συνιστώμενη πίεση 1-2 bar.

Οι συμπυκνωμένοι υδρατμοί που παράγονται από ελαιολιπαινόμενους συμπιεστές δεν πρέπει να απορρίπτονται στο δίκτυο αποχέτευσης ή στο περιβάλλον διότι περιέχουν λιπαντικό λάδι.

Ηθερμοκρασία στη διάταξη της σωλήνωσης μεταξύ κεφαλής/κυλινόρου/μετάδοσης μπορεί να φτάσει σε υψηλά επίπεδα. Συνεπώς, για να αποφύγετε τα εγκαύματα, θα πρέπει να είστε ιδιαίτερα προσεκτικοί όταν εργάζεστε κοντά σε αυτά τα εξαρτήματα και δεν θα πρέπει να τα αγγίζετε (εικ. 12-13).

Ρυθμιση της πίεσης λειτουρφίας

Eik.14

Δεν είναι απαραίτητο να χρησιμοποιείτε συνεχώς τη μέγιστη πίεση λειτουργίας, καθώς τα εργαλεία πεπιεσμένου άέρα συχνά απαιτούν μικρότερη πίεση. Στους συμπιστές που είναι εφοδιασμένοι με βαλβίδα στραγγαλισμού, είναι απαραίτητο να ρυθμιστεί σωστά η πίεση λειτουργίας. Υπάρχει η δυνατότητα να ρυθμίσετε την πίεση λειτουργίας χρησιμοποιώντας το περιστροφικό χειριστήριο που υπάρχει στην βαλβίδα στραγγαλισμού.

a sz o l ó a l j z a t b a ( 9 . á b r

• Στρέφοντάς την δεξιόστροφα, η πίεση αυξάνεται.
• Στρέφοντάς την αριστερόστροφα, η πίεση μειώνεται.

Μπορείτε να κλειδώσετε τη ρύθμιση της πίεσης στρέφοντας τον δακτύλιο που βρίσκεται κάτω από το περιστροφικό χειριστήριο, προς την αντίθετη κατεύθυνση από αυτήν προς την οποία στρέψατε το χειριστήριο και, συνεπώς να το ασφαλίσετε στη θέση αυτή. Η ρύθμιση της τιμής της πίεσης αναγράφεται στο μανόμετρο της βαλβίδας στραγγαλισμού.

4.ΒΛΑΒΕΣ

Απώλεια αέρα

• Είναι πιθανόν να προκληθεί από την ανεπαρκή στεγανοποίηση κάποιας σύνδεσης.
• Ελέγξτε όλες τις συνδέσεις, διαβρέχοντάς τις με σαπουνόνερο.

Ο συμπιεστής λειτουργεί αλλά δεν συμπιέζει

Eik.19

• Είναι πιθανόν να υπάρχει κάποια βλάβη στις βαλβίδες (C-C2) ή στη φλάντζα (B1-B2).
  i r ́ ἀντικαταστήστε το εξάρτημαθπού έχει παθει βλάβη. a a n y o m a z ō i r á n y b a f o r g a t v a a n y

Ο συμπιεστής δεν τίθεται σε λειτουργία

Εάν ο συμπιεστής τίθεται σε λειτουργία με δυσκολία, ελέγξτε τα εξής:

• εάν η τάση του δικτύου αντιστοιχεί στην τάση που αναγράφεται στην πινακίδα προδιαγραφών (εικ.10).
• εάν χρησιμοποιείτε καλώδιο προέκτασης με φθαρμένα σύρματα ή με οποιαδήποτε βλάβη στο μήκος του.
  • εάν ο χώρος εργασίας είναι πολύ ψυχρός (κάτω από 0°C).
  • εάν υπάρχειλάδι στην ελαιολεκάνη, το οποίο θα εξασφαλίσει τη σωστή λίπανση t (αίκ.8) e o k o z h a t j a .
  e • g εωνη συσκεύη τροφοδσείται μές ρεύμα κανονακά (το φίς άχει συνόσθεισωστάς δεγ ε π υπάρχει βλάβη στις μαγνητοθερμικές ασφάλειες).

Σημείωση: Οι πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο έχουν ως σκοπό να βοηθήσουν το χρήστη στο χειρισμό και στη συντήρηση του συμπιεστή. Ειναι πιθανόν κάποιες από τις εικόνες που περιέχει το εγχειρίδιο να δείχνουν λεπτομέρειες που διαφέρουν στο συμπιεστή που διαθέτετε.

Εγκαταστασς

Αφού φαιρέσετε το συμπιεστή από τη συσκευασία του (εικ. 1) και βεβαιθείτε ότι είναι σε άψογη κατάσταση, χωρίς νε έχουν προκληθεί σε αυτόν φθορές κατά τη μεταφορά, θα πρέπει να κάνετε τα εξής. Εᾶν δεν έχουν ήδη τοποθετηθεί, τοποθετήστε τους τροχούς και το ελαστικό πώμα στο αεροθυλακιο, σύμφωνα με τις οδηγίες που οποδεικύνονται στην εικόνα 2. Τοποθετήστε το συμπιεστή σε επίπεδη επιφάνεια με μέγιστη κλίση έως 1 ^a (εικ.3), μέσα σε καλά αεριζόμενο χώρο, όπου θα προστατεύεται από τις κλιματολογικές συνθήκες και δεν θα εκτίθεται σε εκρηκτικά περιβάλλοντα. Εάνη η επιφάνεια είναι κεκλιμένη και ολιοθηρή, βεβαιθείτε ότι ο συμπιεστής δεν μπορεί να μετακινθεί κατά τη χρήση του, διαφορετικά, ακινητοποήστε τον τοποθε τώντας δύο σφήνες στους τροχούς του. Εάνη η επιφάνεια είναι κάποια σανίδαή κάποιο ράφι επίπλου, απλά στερεώστε την κατάλληλα ώστε να μην υποχωρήσει. Για τον επαρκή εξαιρισμό και την αποτελεσματική ψύξη, είναι σημαντικό ο συμπιεστής να απέχει τουλάχιστον 100 εκ. από κάθε τοίχο (εικ. 4).

Φροντίστε ώστε η μεταφορά του συμπιεστή να γίνεται με τον κατάλληλο τρόπο. Δεν θα πρέπει να γυρίζει ανάποδα, ούτε να ανυψώνεται χρησιμοποιώντας γάντζους ή σχοινιά (εικ. 5-6).

Σημαντικο! Πριν απο την πρωτη χρηση

Αφαιρέστε το πλαστικό πώμα από το καπάκι της ελαιολεκάνης. Πληρώστε την ελαιολεκάνη με το λάδι που συνοδεύει το συμπιστή (250 ml). Ο δείκτης στον πυθμέ να της ελαιολεκάνης υποδεικνύει τη στάθμη του λαδιού: θα πρέπει να βρίσκεται στο ίδιο επίπεδο με την κόκκινη κουκκίδα (εικ. 7 και.8).

Εκκινηση

• Βεβαιωθείτε ότιη τάση τροφοδοσίας του δικτύου συμπίπτει με την τάση που αναγράφεται στην πινακίδα ηλεκτρικών προδιαγραφών (εικ. 10), ενώ το εύρος της επιτρεπόμενης απόκλισης της τάσης είναι 5%.
• Ανάλογα με τον τύπο ρυθμιστή πίεσης που έχει εγκατασταθεί στη συσκευή (εικ. 11), πατήστε το διακόπτη που βρίσκεται στο επάνω μέρος, ώστε να έρθει στη θέση "0".
  Συνδέστε το φις στην πρίζα (εικ. 9) και θέστε το συμπιεστή σε λειτουργία, φέρνοντας το διακόπτη του ρυβμιστή πίεσης στη θέση "Ι". Ηλειτουργία του συμπιεστή είναι πλήρως αυτοματοποιημένη. Ο υρθμιστής πίεσης θα διακόψει τη λειτουργία του συμπιεστή όταν η τιμή της πίεσης φτάσει στη μέγιστη τιμή και θα τον θέσει και πάλι σε λειτουργία όταν η τιμή της πίεσης πέσει χαμηλότερα από την ελάχιστη τιμή. Κανονικά, η διαφορά μεταξύ της μέγιστης και της ελάχιστης τιμής της πίεσης είναι περίπου 2 bar/29 psi. Γα παράδειγμα: Ο συμπιεστής θα σταματήσει να λειτουργεί όταν η πίεση ανέλθει στα 8 bar (116 psi) (αυτή είναι η μέγιστη πίεση λειτουργίας) και θα τεθεί αυτόματα και πάλι σε λειτουργία όταν η πίεση στο αεροθυλάκιο πέσει στα 6 bar (87 psi).

- Να φροντίζετε πάντοτε ώστε η μέγιστη πίεση αντοχής των εύκαμπτων σωλήνων που χρησιμοποιούνται για την μεταφορά του πεπιεσμένου αέρα, να ανταποκρίνεται στην πίεση εξόδου του συμπιεστή. Μην επιχειρήσετε να επισκευάσετε τον εύκαμπτο σωλήνα εάν πάθει βλάβη.

Προστασία από ηλεκτροπληξία

Κανονισμοί γείωσης

Αυτός ο συμπεστής θα πρέπει να είναι γειωμένος κατά τη χρήση του, προκειμένου να προστατευτεί ο χειριστής από τον κίνδυνο ηλεκτροπληξίας. Ο συμπεστής διαθέτει καλώδιο τροφοδοσίας, με δύο αγωγούς για την τροφοδοσία και έναν για τη γείωση. Η ηλεκτρική συνδεση θα πρέπει να γίνεται από ειδικευμένο τεχνικό. Συνιστούμε να μην επιχειρήσετε την αποσυναρμολόγηση του συμπεστή, καθώς και να μην συνδέσετε κανέ να άλλο εξάρτημα στο ρυθμιστή πίεσης. Ο επισκευές θα πρέπει να εκτελούνται από εξουσιοδοτημένα κέντρα σέρβις ή από άλλα ειδικευμένα κέντρα.

Μην ξεχνάτε ότι το καλώδιο της γείωσης είναι αυτό με το πράσινο ή το κίτρινο/πράσινο χρώμα. Ποτέ μην συνδέσετε το πράσινο καλώδιο με ηλεκτροφόρο ακροδέκτη.

Протоў antikatastήσετε το φις του καλωδίου τροφοδοσίας, βεβαιθείτε ότιείναι συνδεδεμένο το καλώδιο γείωσης. Εάν έχετε αμφιβολίες για την γείωση, αναθέστε τον έλεγχο της γείωσης σε έναν ειδικευμένο τεχνικό.

Καλώδια προέκτασης (μπαλαντέζες)

Na χρησιμοποιείτε αποκλειστικά καλώδιο προέκτασης με φις και γείωση. Ποτέ μην χρησιμοποιείτε φθαρμένα ή τσακισμένα καλώδια προέκτασης. Ελέγξτε για την καλή κατάσταση του καλώδιου προέκτασης. Για τη συγκεκριμένη συσκευή το καλώδιο προέκτασης θα πρέπει να έχει διατομή τουλάχιστον 2,5 mm², (ο περιοριομός ισχύει για μέγιστο μήκος καλώδιου έως και 20 μέτρα). Προτού χρησιμοποιήσετε το καλώδιο προέκτασης, θα πρέπει να το ξετυλίξετε ολόκληρο.

Ηλεκτρική σύνδεση

Θα πρέπει να ελέγχετε πάντοτε εάν η τάση του ρεύματος που θα τροφοδοτήσει τον κινητήρα συμπίπει τα με την τάση τροφοδοσίας που αναγράφε ται στην πινακίδα προδιαγραφών. Το καλώδιο τροφοδοσίας που συνοδεύει τους συμπιεστές διαθέτει ρευματολήπη (φις) με δύο ακροδέκτες και γείωση. Είναι σημαντικό να συνδέσετε το συμπιεστή σε πρίζα με γείωση (εικ. 9).

Ποτέ μην χρησιμοποιήσετε το καλώδιο της γείωσης για να συνδέσετε την ουδέτερη φάση (καλώδιο 0). Η γείωση θα πρέπει να γίνει σύμφωνα με τους κανονισμούς αποφυγής ατυχημάτων (ΕΝ 60204).

3.ΧΡΗΣΗ

Μόνον για οικιακή χρήση

Ferm47

Ειδικοι κανονισμοι ασφαλειας

• Πα τη σωστή λειτουργία του μηχανήματος υπό συνεχή και πλήρη φόρτο εργασίας με τη μέγιστη πίεση λειτουργίας, φροντίστε ώστε η θερμοκρασία περιβάλλοντος σε κλειστό χώρο εργασίας να μην υπερβαίνει τους +25°C.
- Όταν ο συμπιεστής λειτουργεί υπό το μέγιστο φορτίο, συνιστούμε τη χρήση του κατά 70% μέσα σε χρονικά διαστήματα της μίας ώρας, προκειμένου να εξασφαλίσετε τη σωστή λειτουργία επί πολλά χρόνια.
- Προτού απασφαλίσετε τους συνδέσμους του αεροθυλακίου, βεβαιωθείτε ότιτο αεροθυλάκιο έχει αποσυμπιεστεί εντελώς.
- Απαγορεύεται να τρυπήσετε το αερθυλάκιο ή να κάνετε σε αυτό ηλεκτρουγκολλήσεις, όπως επίσης και να μεταβάλλετε το σχήμα του εκούσια. Μην εκτελέσετε οποιαδήποτε εργασία στο συμπιεστή, εάν δεν αποσυνδέσετε πρώτα το ρευματολήπτη (φις) από την πρίζα.
- Μη ψεκάζετε το συμπιεστή με νερό ή πολύ εὐφλεκτα υγρά υπό πίεση. - Μην τοποθετείτε εὐφλεκτα αντικείμενα κοντά στο συμπιεστή.
- Κατά την αναμονή του μηχανήματος, να φέρνετε το ρυθμιστή πίεσης στη θέση "0" (OFF = διακοπή λειτουργίας).
• Μη στρέφετε τη δέσμη του πεπιεσμένου αέρα προς ανθρώπους ή ζώα (εικ. 20).
- Μη μεταφέρετε το συμπεστή όταν το αερθυλάκιο βρίσκεται υπό πίεση. - ΣΗΜΕΙΩΣΗ: η θερμοκρασία ορισμένων τμημάτων του συμπεστή, όπως η κεφαλή ή οι σωληνώσεις τροφοδοιας, είναι πιθανό να είναι ιδιαίτερα υψηλή. Πα να αποφύγετε τα εγκαύματα, μην αγγίζετε αυτά τα τμήματα (εικ. 12-13).
- Η μεταφορά του συμπιεστή θα πρέπει να γίνεται είτε ανυψώνοντάς τον, είτε χρησιμοποιώντας τις ειδικές λαβές (εικ. 5-6).
- Τα παιδιά και τα ζώα θα πρέπει να παραμένουν μακριά από το χώρο εργασίας του μηχανήματος.
- Εάν χρησιμοποιείτε το συμπεστή για εργασίες βαφής: a) Μην εργάζεστε σε κλειστούς χώρους ή κοντά σε πηγές γυμνής φλόγας. b) Βεβαιωθείτε ότι ο χώρους στον οποίον εργάζεστε διαθέτει ειδικό σύστημα εξαερισμού. γ) Να προστατεύετε τη μύτηκαι το στόμα σας, χρησιμοποιώντας μάσκα κατάλληλη για το σκοπό αυτό (σχ. 21).
- Μην χρησιμοποιείτε το συμπιεστή εάν το καλώδιο τροφοδοσίαςή το φις του καλωδίου παρουσιάζει φθορές. Θαπρέπει να αναθέσετε σε ένα εξουσιοδοτημένο κέντρο επισκευών την αντικατάσταση των εξαρτημάτων αυτών με γνήσια ανταλλακτικά.
- Όταν ο συμπιεστής είναι τοποθετημένος σε επιφάνεια που βρίοκεται ψηλότερα από το δάπεδο, θα πρέπει να είναι ειδικά στερεωμένος ώστε να αποτραπεί ή πτώση του κατά τη διάρκεια της λειτουργίας.
Για να αποφύγετε τις σωματικές βλάβες και τις βλάβες στο συμπιεστή δεν πρέπει να εισάγετε αντικείμενα ή τα χέρια σας στα προστατευτικά καλύμματα.
- Πα να αποφύγετε την πρόκληση σοβαρών βλαβών και/ή τραυματισμών, δεν πρέπει να χρησιμοποιείτε το συμπιεστή ως αμβλύ εργαλείο και να μην τον στρέφετε προς άτομα, αντικείμεναή ζώα.
- Εάν ο συμπιεστής δεν πρόκειται να χρησιμοποιηθεί για κάποιο διάστημα, να αποσυνδέετε το φις από την πρίζα.

CEMEGFELELÖSÉG IGAZOLÁSA (H)

1. Tlakoměr (nádrž)
2. Pojistný ventil

3. Tlaková trubice

4. Δείκτης πίεσης (αεροθυλακίου)

5. Βαλβίδα ασφάλειας
6. Σωλήνας πίεσης
7. Φίλτρο αέρα
8. Τάπα λαδιού
9. Ελαιολεκάνη
10. Στρόφιγγα αποστράγγισης

2.ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

Επεξήφηση συμβόλων

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα:

Διαβάστε τις οδηγίες.

Σε εναρμόνιση με ουσιώδη ισχύοντα πρότυπα ασφαλείας των Ευρωπαϊκών Οδηγιών.

Επισημαίνει τον κίνδυνο προσωπικού τραυματισμού, θανάτου ή πρόκλησης βλάβης στο εργαλείο, σε περίπτωση μη τήρησης των οδηγιών που αναγράφονται σε αυτό το εγχειρίδιο.

Επισημαίνει τον κίνδυνο πρόκλησης ηλεκτροπληξίας.

Αποσυνδέστε το ρευματολήπτη (φις) από την πρίζα

Η λειτουργία του συμπιεστή είναι πλήρως autoματοποιημένη. Ο ρυθμιστής πίεσης θα διακόψει τη λειτουργία του συμπιεστή όταν τιμή της πίεσης φτάσει στη μέγιστη τιμή και θα τον θέσει και πάλι σε λειτουργία όταν η τιμή της πίεσης πέσει χαμηλότερα από την ελάχιστη τιμή.

Κίνδυνος υψηλών θερμοκρασιών. Προσοχή: το μηχάνημα αποτελείτε από κάποια εξαρτήματα τα οποια ενδέχεται να αναπτύξουν υψηλή θερμοκρασία.

Φοράτε μέσα προστασίας της ακοής.

Επίπεδο ισχύος ήχου

Ελαττωματικά και/ή απορριμμένα ηλεκτρικά ή ηλεκτρονικά αντικείμενα πρέπει να συλλέγονται στις κατάλληλες τοποθεσίες ανακυκλώσεως.

ΕΛΑΙΟΛΙΠΑΙΝΟΜΕΝΟΣ ΣΥΜΠΙΕΣΤΗΣ ΤΖΟ-2050

Οι αριθμοι στο παρακατω κειμενο αναφερονται στις εικονες της σελίδας 2 - 3.

Πριν χρησιμοποιήσετε το μηχάνημα, διαβάστε προσεκτικά αυτό το εγχειρίδιο. Βεβαιθείτε ότι γνωρίζετε τον τρόπο λειτουργίας του μηχανήματος, καθώς και τον τρόπο χειρισμού του. Να συντηρείτε το μηχάνημα σύμφωνα με τις οδηγίες, έται ώστε να λειτουργεί πάντα σωστά. Να διατηρείτε αυτό το εγχειρίδιο, καθώς και το υλικό τεκμηρίωσης που συνοδεύει το μηχάνημα, κοντά στο μηχάνημα.

Περιεχομενα

1. Λεπτομέρειες που αφορούν το μηχάνημα
2. Κανονισμοί ασφαλείας
3. Χρήση
4. Βλάβες
5. Συντήρηση

1. ΛΕΠΤΟΜΕΡΕΙΕΣ ΠΟΥ ΑΦΟΡΟΥΝ ΤΟ ΜΗΧΑΝΗΜΑ

Τεχνικες προδιγραρες

Táση	230V~
Συχνότητα	50 Hz
Χωρητικότητα	2.0 HP
Ταχύτητα εν κενώ	2850/λεπτό
Κλάση IP	IP 33
Χωρητικότητα αεροθυλακίου	50 λίτρα
Παροχή αέρα εισόδου	200λίτρα/λεπτό
Μέγ. πίεση εξόδου	8.0 bar
Βάρος	35.0 kg
Επίπεδο ισχύος ήχου	97.0 dB (A)

Είναι πιθανόν η τιμή της στάθμης του θορύβου να αυξηθεί από 1 έως και 10 dB(A), ανάλογα με τις συνθήκες που επικρατούν στο χώρο όπου θα εγκατασταθεί ο συμπιεστής.

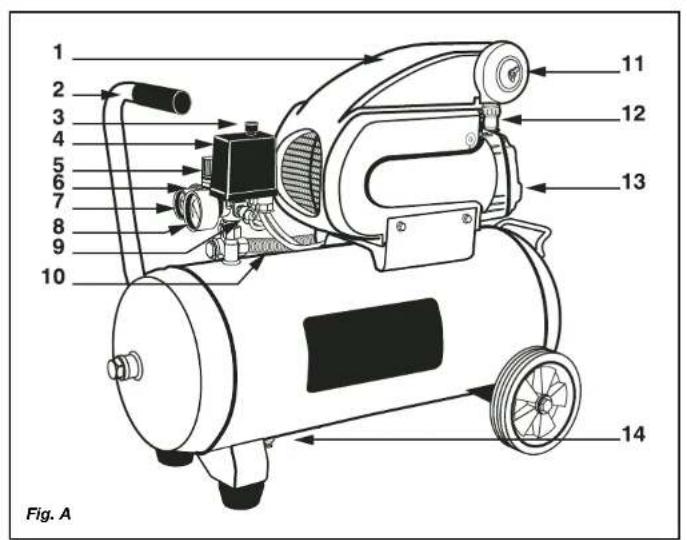

Πληροφοριες για το προϊον

Eik.1

1. Κάλυμμα
2. Λαβή
3. Διακόπτης
4. Διακόπτης αυτόματης διακοπής λειτουργίας
5. Ρυθμιστής πίεσης
6. Ταχυσύνδεσμος (εξόδου)

7. Δείκτης πίεσης (ρυθμιστή πίεσης)

8. Vzduchový filtr

9. Mazaci hlavice
10. Jímka
11. Vypouštěcí kohoutek

2. BEZPEČNOSTNÍ POKYNY

Význam symbolů
