ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PicoPix PPX1230 PHILIPS

Ευχαριστούμε που επιλέξατε τον προβολέα τσέπης της εταιρίας μας.

Σας ευχόμαστε πολλές ευχάριστες εμπειρίες με τη συσκευή και τις πάμπολλες λειτουργίες της!

Περιεχόμενα συσκευασίας

Προβολέας τσέπης

Τροφοδοτικό με εναλλάξιμα βύσματα τάσης

Καλώδιο ήχου / εικόνας

Τρίποδο

Τσάντα

Σύντομες οδηγίες

Κάρτα εγγύησης

Οδηγία

Απώλεια περιεχομένων συσκευασίας

Αν ένα από τα μέρη της συσκευής λείπει ή παρουσιάζει ζημιές, απευθυνθείτε στον εμπορικό αντιπρόσωπό σας ή στο σέρβις πελατών μας.

Σχετικά με τις οδηγίες χρήσης

Με τη βοήθεια εγκατάστασης που περιγράφεται στις ακόλουθες σελίδες θα μπορέσετε να λειτουργήσετε γρήγορα και εύκολα τη συσκευή σας. Πιο λεπτομερείς εξηγήσεις θα βρείτε στα επόμενα κεφάλαια των οδηγιών χρήσης.

Διαβάστε προσεκτικά τις οδηγίες χρήσης. Δώστε ιδιαίτερη προσοχή στις οδηγίες ασφαλείας για να διασφαλίσετε την άψογη λειτουργία της συσκευής. Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη αν δεν συμμορφωθείτε με τις οδηγίες.

Σύμβολα

Οδηγία

Συμβουλές και κόλπα

Τα σύμβολα αυτά αντιπροσωπεύουν συμβουλές για την πιο αποτελεσματική και εύκολη χρήση της συσκευής σας.

ΠΡΟΣΟΧΗ!

Ζημιά στη συσκευή ή απώλεια δεδομένων!

Το σύμβολο αυτό προειδοποιεί για ζημιές στη συσκευή ή πιθανή απώλεια δεδομένων. Ο μη σωστός χειρισμός μπορεί να προκαλέσει τραυματισμούς ή ζημιές.

ΚΙΝΔΥΝΟΣ!

Κίνδυνος για πρόσωπα!

Το σύμβολο αυτό προειδοποιεί για κινδύνους για πρόσωπα. Ο μη σωστός χειρισμός μπορεί να προκαλέσει τραυματισμούς ή ζημιές.

Περιεχόμενα

Περίληψη.... 2

Αγαπητέ πελάτη 2

Περιεχόμενα συσκευασίας ...... 2

Σχετικά με τις οδηγίες χρήσης 2

1 Γενικές οδηγίες ασφαλείας ...... 4

Εγκατάσταση της συσκευής 4

Επισκευές 4

Παροχή ηλεκτρικού 4

2 Περίληψη 6

Πάνω μέρος της συσκευής 6

Κάτω μέρος της συσκευής 6

3 Πρώτη θέση σε λειτουργία...... 7

Σύνδεση τροφοδοτικού / Φόρτιση μπαταρίας ...... 7

Πρώτη εγκατάσταση 7

4 Σύνδεση με τη συσκευή αναπαραγωγής ....8

Σύνδεση με καλώδιο βίντεο (CVBS) 8

Σύνδεση με καλώδιο βίντεο component (YPbPr/YUV) 8

Σύνδεση με ηλεκτρονικό υπολογιστή (VGA) ...... 9

5 Αναπαραγωγή βίντεο 10

6 Puθμίσεις.... 11

7 Σέρβις 12

Οδηγίες για τη φροντίδα της μπαταρίας ...... 12

Καθαρισμός 12

Προβλήματα/Λύσεις 13

8 Παράρτημα.... 14

Τεχνικά χαρακτηριστικά 14

Αξεσουάρ 14

1 Γενικές οδηγίες ασφαλείας

Μην κάνετε ρυθμίσεις ή αλλαγές που δεν περιγράφονται σ' αυτές τις οδηγίες χρήσης. Ο μη σωστός χειρισμός μπορεί να προκαλέσει τραυματισμούς ή ζημιές, ζημιές στη συσκευή ή απώλεια δεδομένων. Συμμορφωθείτε με όλες τις προειδοποιήσεις και οδηγίες ασφαλείας.

Εγκατάσταση της συσκευής

Η συσκευή προορίζεται αποκλειστικά για τη χρήση σε εσωτερικούς χώρους. Η συσκευή πρέπει να τοποθετηθεί ασφαλώς σε μία επίπεδη επιφάνεια. Εγκαταστείστε όλα τα καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να σκοντάψει κάποιος σ' αυτά και να τραυματιστεί ή να κάνει ζημιά στη συσκευή.

Μη συνδέσετε τη συσκευή σε υγρά δωμάτια. Μην αγγίζετε καλώδια ρεύματος ή την πρίζα παροχής με βρεγμένα χέρια.

Φροντίστε να υπάρχει καλός εξαερισμός της συσκευής, και μην την καλύψετε. Μην τοποθετήσετε τη συσκευή σε κλειστά ερμάρια ή κιβώτια.

Μη βάλετε τη συσκευή σε μαλακές επιφάνειες όπως κουβέρτες ή χαλιά, και μην καλύψετε τις σχισμές εξαερισμού της συσκευής. Αλλιώς μπορεί να υπερθερμανθεί και να προκαλέσει πυρκαγία.

Προστατεύστε τη συσκεύη από το άμεσο φως του ήλιου, τη ζέστη, από μεγάλες διακυμάνσεις θερμοκρασίας και από την υγρασία. Μην τοποθετήσετε τη συσκευή κοντά σε θερμάνσεις ή συσκευές κλιματισμού. Συμμορφωθείτε με τις πληροφορίες σχετικά με τη θερμοκρασία και την υγρασία στα τεχνικά χαρακτηριστικά της συσκευής.

Μην αφήσετε να χυθούν υγρά μέσα στην συσκευή. Σβήστε τη συσκευή και αποσυνδέστε την από το δίκτυο παροχής αν διεισδύσουν σ' αυτή υγρά ή ξένα αντικείμενα και φροντίστε να εξεταστεί από τεχνικό συνεργείο σέρβις.

Χρησιμοποιείτε τη συσκευή πάντοτε με προσοχή. Μην αγγίζετε το φακό του προβολέα. Μην τοποθετείτε ποτέ βαριά ή αιχμηρά αντικείμενα πάνω στη συσκευή ή στο καλώδιο παροχής τάσης.

Αν υπερθερμανθεί η συσκευή ή βγάζει καπνό, σβήστε την αμέσως και βγάλτε το καλώδιο παροχής από την πρίζα. Φροντίστε ώστε να εξεταστεί η συσκευή από τεχνικό συνεργείο σέρβις. Για να αποφύγετε την εξάπλωση φωτιάς, κρατήστε τη συσκευή μακριά από ανοιχτές φλόγες.

Υπό τις ακόλουθες συνθήκες μπορεί να σχηματιστεί δρόσος στο εσωτερικό της συσκευής και να προκαλέσει δυσλειτουργίες:

- όταν η συσκευή μεταφερθεί από κρύο σε θερμό χώρο.

· μετά την αναθέρμανση ενός κρύου χώρου-

· όταν τοποθετηθεί σε υγρό χώρο.

Ακολουθήστε τις εξής οδηγίες για να αποφύγετε τη δημιουργία δρόσου:

1 Κλείστε τη συσκευή σε πλαστικό σακούλι πριν τη μεταφέρετε σε άλλο χώρο για να την προσαρμόσετε στις συνθήκες του χώρου.

2 Περιμένετε μια ως δυο ώρες πριν να βγάλετε τη συσκευή από το πλαστικό σακούλι.

Η συσκευή δεν πρέπει να χρησιμοποείται σε περιβάλλον με πολλή σκόνη. Σωματίδια σκόνης και άλλα ξένα σώματα μπορεί να προκαλέσουν ζημιά στη συσκευή.

Μην εκθέσετε τη συσκευή σε ακραίους κραδασμούς. Μπορεί να προκαλέσετε ζημιά σε κατασκευαστικά στοιχεία στο εσωτερικό της συσκευής.

Μην αφήνετε μικρά παιδιά να χειρίζονται τη συσκευή χωρίς παρακολούθηση. Κρατήστε την πλαστική συσκευασία μακριά από μικρά παιδιά.

Επισκευές

Μην κάνετε επισκευές στη συσκευή. Η μη σωστή συντήρηση μπορεί να οδηγήσει σε τραυματισμό ή βλάβη στη συσκευή. Η συσκευή να επιδιορθώνεται μόνο από εγκεκριμένο συνεργείο σέρβις.

Μην αφαιρέσετε την πλακίδα τύπου της συσκευής, αλλιώς ακυρώνεται η εγγύηση.

Παροχή ηλεκτρικού

Χρησιμοποιήστε μόνο τον αντάπτορα δικτύου που παρέχεται με τη συσκευή (βλέπτε Παράρτημα / Τεχνικά χαρακτηριστικά). Ελέγξτε αν η τάση του τροφοδοτικού σας ανταποκρίνεται στην τάση δικτύου ρεύματος στον τόπο χρήσης. Όλα τα μέρη της συσκευής λειτουργούν με την τάση που αναγράφεται στην συσκευή.

Με το χρόνο η μπαταρία θα αδυνατίζει. Αν η συσκευή λειτουργεί μόνο με το τροφοδοτικό, η μπαταρία είναι ελαττωματική. Επικοινωνήστε με εξουσιοδοτημένο συνεργείο σέρβις για να αντικαταστήσετε την μπαταρία.

Μην προσπαθήσετε να αντικαταστήσετε μόνοι σας την μπαταρία. Η μη σωστή μεταχείριση της μπαταρίας, ή η χρήση λάθος τύπου μπαταρίας μπορεί να προκαλέσει βλάβες στη συσκευή ή τραυματισμούς.

Σβήστε τη συσκευή με το γενικό διακόπτη πριν να βγάλετε το καλώδιο του τροφοδοτικού από την πρίζα.

Σβήστε τη συσκευή και αποσυνδέστε την από την τάση πριν καθαρίσετε την επιφάνεια της. Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι. Μην χρησιμοποιήσετε ποτέ υγρά ή εύφλεκτα απορρυπαντικά (ψεκαστικά (σπρέϋ), γυαλιστικά κλπ). Μην αφήσετε να διεισδύσει υγρό στο εσωτερικό της συσκευής.

ΚΙΝΔΥΝΟΣ!

LED υψηλής ισχύος

Η συσκευή αυτή είναι εξοπλισμένη με λυχνία LED (Light Emitting Diode) υψηλής ισχύος που εκπέμπει μεγάλη φωτεινότητα. Μην κοιτάξετε απευθείας στο φακό του προβολέα για να αποφύγετε ερεθισμούς ή βλάβες στα μάτια σας.

2 Π ε ρ í λ η ψ η

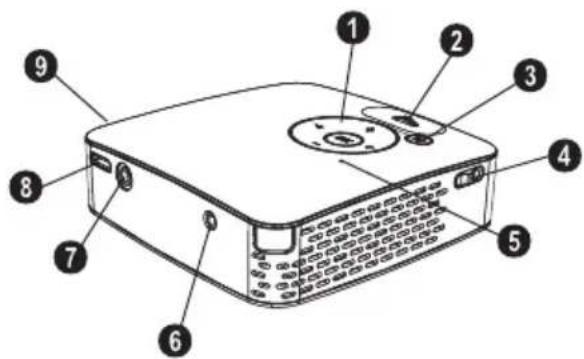

Πάνω μέρος της συσκευής

① ◀/▶, ▲/▼, Ⓔ – Πλήκτρα πλοήγησης / Πλήκτρο ΟΚ – Πλοήγηση στο μενού, Αλλαγή ρυθμίσεων / Επιβεβαίωση καταχωρήσεων
② – Τροχός εστίασης εικόνας. Προσέξτε την απόσταση από την επιφάνεια προβολής. Ελάχιστη 0,2m και μέγιστη 3m. Αν τοποθετήσετε τον Pocket Projektor εκτός αυτών των αποστάσεων, δεν μπορείτε πλέον να εστιάσετε την εικόνα. Γι' αυτό μη γυρίσετε με βία τον τροχό εστίασης, για να αποφύγετε ζημιές στο φακό.
③ - Ένα βήμα μενού προς τα πίσω / Διακοπή λειτουργιών
④ ON / OFF – Δίακόπτης
5 – Ένδειξη στάθμης μπαταρίας: Κόκκινο: Άδεια μπαταρία, Πράσινο: Φορτισμένη μπαταρία.
'Ενδειξη φόρτισης με συνδεδεμένο τροφοδοτικό: Κόκκινο: Άδεια μπαταρία, Πράσινο: Φορτισμένη μπαταρία.
⑥ DC IN – Υποδοχή αντάπτορα δικτύου
⑦ Α/Υ- Υποδοχή εισόδου ήχου/εικόνας (Composite / CVBS) – Σύνδεση με συσκευή αναπαραγωγής που διαθέτει έξοδο εικόνας/ήχου
⑧ VGA / YPbPr – Eíσοδος Component (YUV/YPbPr) / είσοδος VGA – Σύνδεση με συσκευή αναπαραγωγής που διαθέτει έξοδο Component (YUV/YPbPr) ή με H/Y (VGA-ήχος) για την αναπαραγωγή εικόνας
⑨ Ω – Έξοδος ήχου – Υποδοχή για ακουστικά ή για εξωτερικά ηχεία

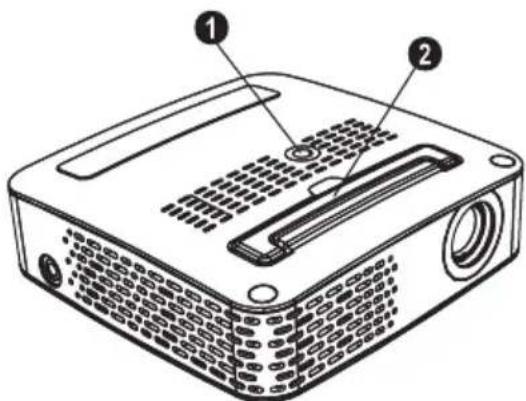

Κάτω μέρος της συσκευής

① Σπείρωμα για τρίποδο
② Αναδιπλούμενο στήριγμα

3 Πρώτη θέση σε λειτουργία

Σύνδεση τροφοδοτικού / Φόρτιση μπαταρίας

ΠΡΟΣΟΧΗ!

Τάση δικτύου στον τόπο χρήσης!

Ελέγξτε αν η τάση του τροφοδοτικού σας ανταποκρίνεται στην τάση δικτύου ρεύματος στον τόπο χρήσης.

1 Βάλτε το μικρό βύσμα του τροφοδοτικού στην υποδοχή στο πίσω μέρος της συσκευής.
2 Συνδέστε τον αντάπτορα με την υποδοχή τάσης στον τοίχο.
3 Κατά τη διάρκεια της φόρτισης ανάβει κόκκινο το λαμπάκι στο πάνω μέρος της συσκευής. Όταν η μπαταρία είναι πλήρως φορτισμένη, ανάβει πράσινο.
4 Φορτίστε την ενσωματωμένη μπαταρία τουλάχιστο 3 πριν να χρησιμοποιήσετε τη συσκευή για πρώτη φορά. Με τον τρόπο αυτό επεκτείνεται η διάρκεια ζωής της μπαταρίας.

Πρώτη εγκατάσταση

1 Ανάψτε τη συσκευή με τον κύριο διακόπτη στο πλάι.
2 Στρέψτε τη συσκευή σε μια σχετική επιφάνεια προβολής ή σε τοίχο σε απόσταση όχι μικρότερη των 0,2m και όχι μεγαλύτερη των 3m. Βεβαιωθείτε πως ο προβολέας στηρίζεται καλά.
3 Εστιάστε την εικόνα με τον τροχό ρύθμισης στο πάνω μέρος της συσκευής.
4 Επιλέξτε την επιθυμητή γλώσσα για το μενού με ▲/▼.
5 Επιβεβαιώστε με Ⓞκ.

Οδηγία

Δεν εμφανίζεται η επιλογή γλώσσας

Η συσκευή έχει ήδη εγκατασταθεί. Για να αλλάξετε τη γλώσσα των μενού, κάντε το εξής:

1 Πατήστε (OK)
2 Επιλέξτε με ▲/▼ Γλωσσα.
3 Επιβεβαιώστε με (οκ).
4 Επιλέξτε την επιθυμητή γλώσσα με ▲/▼.
5 Επιβεβαιώστε με (OK).
6 Ολοκληρώστε με Ⓥ.

4 Σύνδεση με τη συσκευή αναπαραγωγής

Χρησιμοποιήστε μόνο τα καλώδια που παρέχονται για τη σύνδεση του προβολέα, ή εκείνα που έχετε αγοράσει ως αξεσουάρ.

Παρεχόμενα καλώδια σύνδεσης

Καλώδιο βίντεο (CVBS)

Καλώδια σύνδεσης που διατίθενται ως αξεσουάρ

Καλώδιο βίντεο Component YUV /YPbPr (PPA 1110 / 253372492)

Καλώδιο VGA-ήχου (ΡΡΑ 1150 / 253372489)

Καλώδιο σύνδεσης iPod / iPhone (PPA 1160 / 253372471)

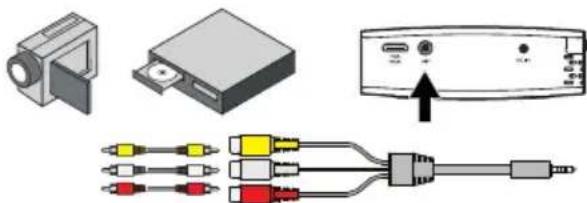

Σύνδεση με καλώδιο βίντεο (CVBS)

Χρησιμοποιείστε το καλώδιο ήχου/εικόνας (καλώδιο AV) του προβολέα για να συνδέσετε βιντεοκάμερες, DVD player, ή ψηφιακές φωτογραφικές μηχανές. Οι συσκευές αυτές διαθέτουν μια κίτρινη (βίντεο), μια κόκκινη (ήχος δεξιά) και μια άσπρη (ήχος αριστερά) υποδοχή.

1 Συνδέστε το καλώδιο Αν που παρέχεται στην υποδοχή Α/Υ του προβολέα.
2 Συνδέστε τις υποδοχές ήχου/εικόνας της συσκευής βίντεο με ένα συνηθισμένο καλώδιο Cinch kαι αυτό με το καλώδιο AV του προβολέα.

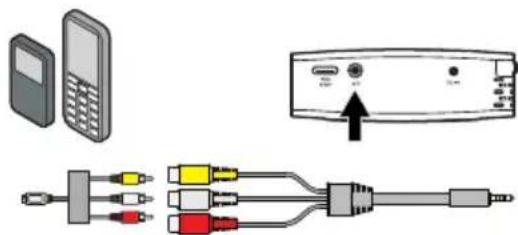

Σύνδεση με φορητές συσκευές πολυμέσων

Μερικές συσκευές βίντεο (π.χ.: Pocket Multimedia Player,..) χρειάζονται ειδικά καλώδια για τη σύνδεση. Αυτά ή παρέχονται με τη συσκευή ή μπορούν να αγοραστούν από τον κατασκευαστή της συσκευής πολυμέσων. Λάβετε υπόψη πως πιθανόν μόνο τα γνήσια καλώδια του κατασκευαστή να λειτουργούν.

Αλλαγή εξόδου σήματος της συσκευής πολυμέσων

Διαβάστε το εγχειρίδιο της συσκευής πολυμέσων για το πώς να περάσετε την έξοδο σήματος σε αυτές τις υποδοχές.

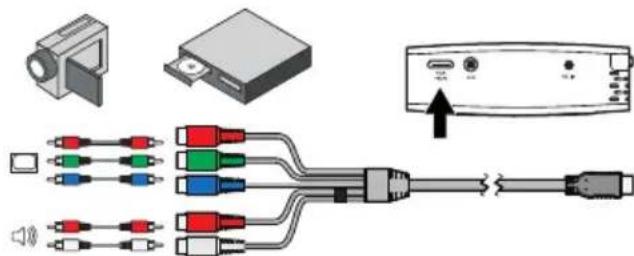

Σύνδεση με καλώδιο βίντεο component (YPbPr/YUV)

Χρησιμοποιήστε τη σύνδεση αυτή για τη μέγιστη ποιότητα εικόνας. Το καλώδιο αυτό διατίθεται ως αξεσουάρ. Οι υποδοχές αυτών των συσκευών διαθέτουν για το σήμα βίντεο τα χρώματα πράσινο (Υ), μπλε (U/Pb), κόκκινο (V/Pr), και για το σήμα ήχου τα χρώματα κόκκινο (ήχος δεξιά) και άσπρο (ήχος αριστερά).

1 Συνδέστε το καλώδιο βίντεο component (αξεσουάρ) στην υποδοχή VGA / YPbPr του προβολέα.

2 Συνδέστε τις ανάλογες χρωματιστές υποδοχές της συσκευής βίντεο με ένα συνηθισμένο καλώδιο Component-Cinch και autó με το καλώδιο βίντεο Component του προβολέα.

Οδηγία

Δύο κόκκινα βύσματα cinch

Λάβετε υπόψη όταν κάνετε σύνδεση πως το καλώδιο διαθέτει δύο κόκκινα βύσματα Cinch. Ένα βύσμα για το δεξί σήμα ήχου και ένα βύσμα για το σήμα βίντεο Component V/Pr. Αν αυτά τα βύσματα συνδεθούν με τις λανθασμένες υποδοχές, η εικόνα θα προβάλλεται πράσινη και ο ήχος του δεξιού ηχείου θα είναι ελαττωματικός.

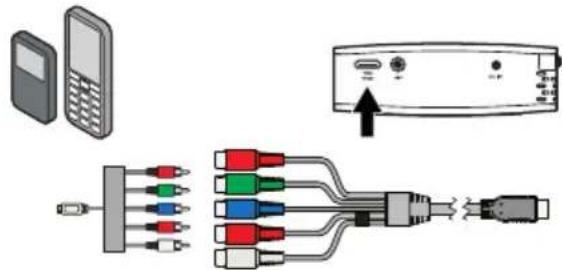

Σύνδεση με φορητές συσκευές πολυμέσων

Μερικές συσκευές βίντεο (π.χ.: Pocket Multimedia Player,..) χρειάζονται ειδικά καλώδια για τη σύνδεση. Αυτά ή παρέχονται με τη συσκευή ή μπορούν να αγοραστούν από τον κατασκευαστή της συσκευής πολυμέσων. Λάβετε υπόψη πως πιθανόν μόνο τα γνήσια καλώδια του κατασκευαστή να λειτουργούν.

Αλλαγή εξόδου σήματος της συσκευής πολυμέσων

Διαβάστε το εγχειρίδιο της συσκευής πολυμέσων για το πώς να περάσετε την έξοδο σήματος σε αυτές τις υποδοχές.

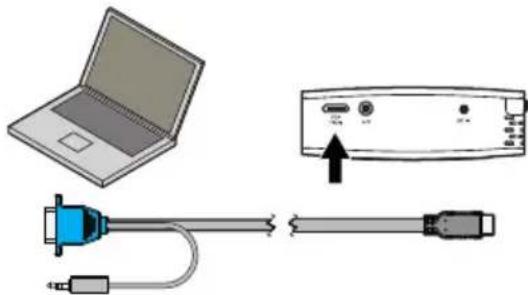

Σύνδεση με ηλεκτρονικό υπολογιστή (VGA)

Χρησιμοποιήστε το καλώδιο VGA-ήχου (έξτρα) για να συνδέσετε τον προβολέα με ηλεκτρονικό υπολογιστή, φορητό H/Y (laptop) ή μερικούς PDA. Ο προβολέας υποστηρίζει τις ακόλουθες αναλύσεις: VGA/SVGA/XGA. Για το καλύτερο αποτέλεσμα, ρυθμίστε την ανάλυση του ηλεκτρονικού υπολογιστή σε SVGA (800x600).

1 Συνδέστε το καλώδιο VGA-ήχου στην υποδοχή VGA / YPbPr του προβολέα.
2 Συνδέστε το βύσμα VGA στην υποδοχή VGA του ηλεκτρονικού υπολογιστή και το βύσμα ακουστικών στην υποδοχή εξόδου ήχου του υπολογιστή.
3 Ρυθμίστε την ανάλυση του ηλεκτρονικού υπολογιστή ανάλογα και ρυθμίστε το σήμα VGA όπως αν χρησιμοποιούσατε εξωτερική οθόνη.
4 Υποστηρίζονται οι ακόλουθες αναλύσεις:

	Ανάλυση Συχνότητα ανανέωσης πλαισίων
VGA 640 x 480 60 Hz
SVGA 800 x 600 60 Hz
XGA 1024 x 768 60 Hz

5 Αναπαραγωγή βίντεο

1 Συνδέστε την έξοδο εικόνας/ήχου της εξωτερικής συσκευής με την υποδοχή Α/Υ ή VGA / YPbPr του Pocket Projektor. Χρησιμοποιήστε τα σχετικά καλώδια και τους αντάπτορες καλωδίων.

Οδηγία

Υποδοχές κατειλημμένες

Αν και οι δύο υποδοχές στον Pocket Projektor είναι κατειλημμένες, γίνεται μόνο αναπαραγωγή του σήματος στην υποδοχή Α/Υ. Για να κάνετε αναπαραγωγή του σήματος στην υποδοχή VGA / YPbPr, πρέπει να βγάλετε το καλώδιο από την υποδοχή Α/Υ.

2 Διαβάστε το εγχειρίδιο της εξωτερικής συσκευής για το πώς να ανάψετε την έξοδο εικόνας. Συνήθως περιγράφεται στα ανάλογα μενού ως "TV out".
3 Ξεκινήστε την αναπαραγωγή στην εξωτερική συσκευή.
4 Αλλάξτε την ένταση ήχου με ◀ / ►.

Αλλαγή ρυθμίσεων κατά τη διάρκεια της αναπαραγωγής

1 Πατήστε το πλήκτρο ▲ ή ▼.
2 Επιλέξτε με τα πλήκτρα ▲/▼ μια από τις ακόλουθες ρυθμίσεις:

Φωτεινότητα: Ρύθμιση φωτεινότητας

Αντίθεση: Ρύθμιση αντίθεσης

Κορεσμός: Ρύθμιση έντασης χρώματος

Smart Settings: Κάλεσμα προκαθορισμένων ρυθμίσεων για φωτεινότητα / αντίθεση / ένταση χρώματος

'Ενταση ήχου: Ρύθμιση έντασης ήχου

3 Αλλάξτε τη ρύθμιση με ◀/▶.

Η αλλαγμένη ρύθμιση αποθηκεύεται αυτόματα.

6 P u θ μ í σ ε i ζ

1 Πατήστε το πλήκτρο Ⓞκ.
2 Επιλέξτε μια από τις ακόλουθες ρυθμίσεις με ▲/▼.
3 Επιβεβαιώστε με Ⓞκ.
4 Αλλάξτε τις ρυθμίσεις με ◀/▶. Με το πλήκτρο ↔ κάνετε ένα βήμα πίσω στο μενού.

Γλωσσα

Επιλογή επιθυμητής γλώσσας για το μενού

Ρυθμίσεις εικόνας

Smart Settings - Κάλεσμα προκαθορισμένων ρυθμίσεων για φωτεινότητα / αντίθεση / ένταση χρώματος

Φωτεινότητα – Ρύθμιση φωτεινότητας

Αντίθεση – Ρύθμιση αντίθεσης

Κορεσμός – Ρύθμιση έντασης χρώματος

Ρυθμίσεις ήχου

'Ενταση ήχου – Ρύθμιση έντασης ήχου

Μπάσα – Ρύθμιση αναπαραγωγής των χαμηλών συχνοτήτων

Ψηλές συχνότητες – Ρύθμιση αναπαραγωγής των ψηλών συχνοτήτων

Λειτουργία εξοικον.ενέργ.

Με την ενεργοποίηση αυτής της λειτουργίας μειώνεται η ένταση φωτός για να αυξηθεί η διάρκεια λειτουργίας με την ενσωματωμένη μπαταρία. Όταν είναι συνδεδεμένο το τροφοδοτικό, το Λειτουργία εξοικον.ενέργ. θα είναι πάντοτε σβηστό για να εξασφαλίζεται ή βέλτιστη ποιότητα εικόνας.

Πληροφορίες

Προβολή πληροφοριών για τη συσκευή

Επαναφορά ρυθμίσεων

Επαναφορά της συσκευής στις ρυθμίσεις εργοστασίου.

7 Σ έ ρ βις

Οδηγίες για τη φροντίδα της μπαταρίας

Με το χρόνο η μπαταρία θα αδυνατίζει. Μπορείτε να επεκτείνετε τη διάρκεια ζωής της μπαταρίας αν συμμορφωθείτε με τα ακόλουθα:

Χρησιμοποιήστε τη συσκευή τουλάχιστο μια φορά την εβδομάδα

Φορτίζετε τακτικά την μπαταρία. Μην αποθηκεύετε τη συσκευή με εντελώς άδεια μπαταρία.

Όταν δε χρησιμοποιείται η συσκευή για μερικές εβδομάδες, αδειάστε μερικώς την μπαταρία χρησιμοποιώντας την πριν την αποθήκευσή της.

Αν η συσκευή λειτουργεί μόνο όταν είναι συνδεδεμένη με την υποδοχή USB ή με το τροφοδοτικό, τότε η μπαταρία είναι ελαττωματική.

Κρατήστε τη συσκευή και την μπαταρία μακριά από πηγές θερμότητας.

ΚΙΝΔΥΝΟΣ!

Μην αλλάξετε μόνοι σας την μπαταρία

Μην προσπαθήσετε να αντικαταστήσετε μόνοι σας την μπαταρία. Η μη σωστή μεταχείριση της μπαταρίας, ή η χρήση λάθος τύπου μπαταρίας μπορεί να προκαλέσει βλάβες στη συσκευή ή τραυματισμούς.

Καθαρισμός

ΚΙΝΔΥΝΟΣ!

Σβήστε την συσκευή

Σβήστε τη συσκευή με το γενικό διακόπτη πριν να βγάλετε το καλώδιο του τροφοδοτικού από την πρίζα.

ΚΙΝΔΥΝΟΣ!

Οδηγίες για τον καθαρισμό!

Χρησιμοποιήστε ένα μαλακό πανί χωρίς χνούδι. Μην χρησιμοποιήστε ποτέ υγρά ή εύφλεκτα απορρυπαντικά (ψεκαστικά (σπρέύ), γυαλιστικά κλπ). Μην αφήσετε να διεισδύσει υγρό στο εσωτερικό της συσκευής. Μην ψεκάζετε τη συσκευή σας με απορρυπαντικό υγρό.

Σκουπίστε ελαφρά τις επιφάνειες όπως περιγράφεται. Προσέξτε να μη γρατσουνίσετε τις επιφάνειες.

Καθάρισμα του φακού

Χρησιμοποιήστε πινέλο ή χαρτί καθαρισμού φακών για τον καθαρισμό του φακού του προβολέα.

ΚΙΝΔΥΝΟΣ!

Μη χρησιμοποιείτε υγρά απορρυπαντικά

Μη χρησιμοποιείτε υγρά απορρυπαντικά για τον καθαρισμό του φακού για να αποφύγετε ζημιά της επικάλυψης του φακού.

Προβλήματα/Λύσεις

Κύκλωση ρεύματος

Αν παρουσιαστεί κάποιο πρόβλημα που δε μπορεί να λυθεί με τις συμβουλές που παρέχονται στις οδηγίες χρήσης (βλέπε και την ακόλουθη βοήθεια), ακολουθήστε τα παρακάτω βήματα.

1 Σβήστε τη συσκευή με τον κύριο διακόπτη στο πλάι.
2 Περιμένετε τουλάχιστο δέκα δευτερόλεπτα.
3 Ανάψτε τη συσκευή με τον κύριο διακόπτη στο πλάι.
4 Εάν παρουσιαστεί το ίδιο πρόβλημα, επικοινωνήστε με το τεχνικό σέρβις πελατών ή με τον εμπορικό αντιπρόσωπό σας.

Προβλήματα Λύσεις
Δεν ανάβει ο Pocket Projektor • Συνδέστε το τροφοδοτικό που παρέχεται για να φορτίσετε την ενσωματωμένη μπαταρία.
Δεν ακούγεται ήχος	• Ρυθμίστε την ένταση ήχου με τα πλήκτρα ◄ / ▶.
Δεν ακούγεται ήχος από την εξωτερική συσκευή	• Ελέγξτε το καλώδιο σύνδεσης με την εξωτερική συσκευή• Ρυθμίστε την ένταση ήχου στην εξωτερική συσκευή• Πιθανόν να λειτουργεί μόνο το γνήσιο καλώδιο του κατασκευαστή της εξωτερικής συσκευής
Κακή ποιότητα ήχου όταν γίνεται σύνδεση με Η/Υ	• Ελέγξτε αν το καλώδιο ήχου στον Η/Υ είναι συνδεδεμένο με την υποδοχή ακουστικών ή την υποδοχή Line-Out.• Δεν πρέπει να είναι ρυθμισμένη πολύ ψηλά η ένταση ήχου στον Η/Υ.
Εμφανίζεται μόνο η οθόνη έναρξης και όχι η εικόνα από τη συνδεδεμένη εξωτερική συσκευή	• Ελέγξτε αν τα καλώδια σύνδεσης έχουν βαλθεί στις σωστές υποδοχές.• Βεβαιωθείτε πως η εξωτερική συσκευή είναι αναμμένη• Ελέγξτε αν η έξοδος βίντεο της εξωτερικής συσκευής είναι αναμμένη.
Εμφανίζεται μόνο η οθόνη έναρξης και όχι η εικόνα από τον συνδεδεμένο Η/Υ	• Βεβαιωθείτε πως η έξοδος VGA στον Η/Υ είναι αναμμένη.• Ελέγξτε αν η ανάλυση του Η/Υ έχει ρυθμιστεί στα 800×600.

8 Παράρτημα

Τεχνικά χαρακτηριστικά

Διαστάσεις (Π×Υ×Β)....100 × 32 × 100 mm Βάρος....0,28 kg Συνιστάμενες συνθήκες περιβάλλοντος .....5–40°C Σχετική υγρασία.....20–80% (μη συμπυκνώσιμη) Στάνταρ βίντεο (CVBS) .... PAL, SECAM, NTSC Στάνταρ βίντεο (YPbPr)..... 480i/p, 576i/p, 720p, 1080i Υποδοχή ακουστικών.....Υποδοχή ..... ακουστικών στέρεο: 3,5 mm Έξοδος ήχου .....2×0,3 W

Τεχνολογία / Φακός

Τεχνολογία προβολής....0,37" LCoS Πηγή φωτός ....RGB LED Ανάλυση....800 x 600 pixel Υποστηριζόμενες αναλύσεις....VGA/SVGA/XGA Ένταση φωτός (Bright Mode)....μέχρι και 30 lumen Αναλογία αντίθεσης....400:1 Μέγεθος προβαλλόμενης εικόνας....5,2–81 ίντζες Απόσταση από την επιφάνεια προβολής0,2 m ως 3 m Οριζόντια συχνότητα δειγματοληψίας (sampling rate)....31–69 kHz Κάθετη συχνότητα δειγματοληψίας....56–85 Hz

Αντάπτορας δικτύου

Κατασκευαστής.... Wanlida Group Co., Ltd. Μοντέλο.... MPA-630 Είσοδος.... 100–240 V \~ / 50/60 Hz Έξοδος.... 12 V == / 2 A

Ενσωματωμένη μπαταρία

Τύπος μπαταρίας ....... LiPol Διάρκεια φόρτισης ....... 3 h Χρόνος λειτουργίας....2,5 h Χρόνος λειτουργίας (με αναμμένο το Λειτουργία εξοικον.ενέργ.).... 3 h

Αξεσουάρ

Διατίθενται τα ακόλουθα αξεσουάρ για τη συσκευή σας: Καλώδιο αντάπτορα YUV /YPbPr ..... ....PPA 1110 / 253372492 Καλώδιο VGA-ήχου ..... PPA 1150 / 253372489 Καλώδιο σύνδεσης iPod / iPhone..... ....PPA 1160 / 253372471

Όλα τα δεδομένα χρησιμοποιούνται μόνο ως αξίες αναφοράς. Η Sagemcom επιφυλάσσεται του δικαιώματος να προβεί σε αλλαγές του παρόντος χωρίς προειδοποίηση.

Το σήμα CE εγγυάται πως η συσκευή αυτή ανταποκρίνεται στην Οδηγία 1999/5/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου περί τερματικού εξοπλισμού τηλεπικοινωνιών όσον

αφορά την ασφάλεια και την υγεία του χρήστη και τις ηλεκτρομαγνητικές παρεμβολές.

Τη δήλωση συμμόρφωσης μπορείτε να τη διαβάσετε στην ιστοσελίδα www.sagem-ca.at/doc.

Η Sagemcom δίνει μεγάλη σημασία στη διατήρηση του περιβάλλοντος στα πλαίσια ενός σχεδίου βιώσιμης ανάπτυξης. Η Sagemcom αποσκοπεί στη λειτουργία συστημάτων που δε βλάπτουν το περιβάλλον. Για το λόγο αυτό η Sagemcom προσδίδει μεγάλη σημασία στην οικολογική απόδοση σε όλα τα στάδια του προϊόντος, από την παραγωγή του ως τη θέση του σε λειτουργία, τη χρήση και την απαλλαγή του.

Συσκευασία: Το σήμα αυτό καταδεικνύει πως ένας αναγνωρισμένος εθνικός οργανισμός εισπράττει συνεισφορά για να βελτιώσει την συλλογή συσκευασιών και τις υποδομές ανακύκλωσης. Παρακαλούμε να συμμορφωθείτε με τις τοπικές διατάξεις χωρισμού των σκυβάλων όταν θα κάνετε απαλλαγή της συσκευασίας αυτής.

Μπαταρίες: Αν το προϊόν σας περιέχει μπαταρίες, πρέπει να γίνεται απαλλαγή τους στα ειδικά πρατήρια.

Προϊόν: Το διαγραμμένο σκυβαλοδοχείο στο προϊόν σημαίνει πως αυτό αποτελεί ηλεκτρική ή ηλεκτρονική συσκευή. Η Ευρωπαϊκή νομοθεσία προβλέπει ειδική απαλλαγή για τέτοιες συσκευές:

- Στα σημεία πώλησης, σε περίπτωση που θα αγοράσετε μια παρόμοια συσκευή. - Στα τοπικά πρατήρια συλλογής (μάντρες ανακύκλωσης, ειδικές υπηρεσίες συλλογής, κλπ.).

Με τον τρόπο αυτό μπορείτε και σεις να κάνετε τη συνεισφορά σας στην επαναχρησιμοποίηση και την ανακύκλωση παλιών ηλεκτρονικών και ηλεκτρικών συσκευών, με θετικές επιδράσεις στο περιβάλλον και την ανθρώπινη υγεία.

Οι συσκευασίες από χαρτόνι και χαρτί μπορουν να απαλλαχθούν ως χαρτί για ανακύκλωση. Οι συσκευασίες από πλαστικό ή πολυστυρόλιο μπορούν να παραδοθούν για ανακύκλωση ή να πεταχτούν με τα κανονικά σκουπίδια, ανάλογα με τους κανονισμούς που ισχύουν στη χώρα σας.

Σήματα κατατεθέν: Οι αναφορές που γίνονται σ' αυτές τις οδηγίες χρήσης αποτελούν σήματα κατατεθέν της κάθε εταιρείας. Η απώλεια των συμβόλων ® και ™ δε δικαιολογεί το συμπέρασμα πως οι σχετικοί όροι αποτελούν ελεύθερα σήματα. Άλλα ονόματα προϊόντων που χρησιμοποιούνται στο έγγραφο αυτό χρησιμεύουν απλώς για σκοπούς ένδειξης και πιθανόν να είναι σήματα του κάθε ιδιοκτήτη. Η Sagemcom αρνείται οποιαδήποτε δικαιώματα σε αυτές τις μάρκες.

Ούτε η Sagemcom ούτε και οι συνδεδεμένες με αυτή εταιρείες αναλαμβάνουν ευθύνη έναντι του αγοραστή του προϊόντος αυτού ή τρίτων σχετικά με αξιώσεις αποζημίωσης, απώλειες, κόστα ή έξοδα που προκύπτουν για τον αγοραστή ή τρίτους ως αποτέλεσμα ατυχήματος, λανθασμένης χρήσης ή κατάχρησης του προϊόντος αυτού ή μη εξουσιοδοτημένες μετατροπές, επισκευές, αλλαγές του προϊόντος ή τη μη τήρηση των οδηγιών λειτουργίας και συντήρησης της Sagemcom.

Η Sagemcom δεν αναλαμβάνει ευθύνη για αξιώσεις αποζημίωσης ή προβλήματα που προκύπτουν ως αποτέλεσμα της χρήσης αξεσουάρ ή αναλωσίμων που δε φέρουν σήμανοη ως γνήσια προϊόντα της Sagemcom / PHILIPS ως εγκεκριμένα από τη Sagemcom / PHILIPS.

Sagemcom δεν αναλαμβάνει ευθύνη για αξιώσεις αποζημίωσης ως αποτέλεσμα ηλεκτρομαγνητικών παρεμβολών που προκλήθηκαν από την χρήση καλωδίων σύνδεσης που δεν φέρουν σήμανση ως προϊόντα της Sagemcom ή PHILIPS.

Με την επιφύλαξη όλων των δικαιωμάτων. Κανένα μέρος της δημοσίευσης αυτής δεν επιτρέπεται να πολυγραφηθεί, να αποθηκευτεί σε σύστημα αρχειοθέτησης, ή να μεταδοθεί σε οποιαδήποτε μορφή ή με άλλο τρόπο – ηλεκτρονικά, μηχανικά, με φωτοτυπία, φωτογραφία ή άλλη μέθοδο – χωρίς την προηγούμενη γραπτή συγκατάθεση της Sagemcom. Οι πληροφορίες που περιέχονται στο έντυπο αυτό προορίζονται αποκλειστικά για τη χρήση με το προϊόν αυτό. Η Sagemcom δεν αναλαμβάνει καμία ευθύνη αν οι πληροφορίες χρησιμοποιηθούν για άλλες συσκευές.

Αυτές οι οδηγίες χρήσεως δεν έχουν χαρακτήρα συμβολαίου.

Με την επιφύλαξη σφαλμάτων, τυπογραφικών λαθών, και τροποποιήσεων.
