Produkttyp	Dunstabzugshaube
Marke	Gorenje
Modell	WHT68INI
Installationsart	Einbau / Unterbauschrank
Breite	60 cm
Tiefe	50 cm
Höhe	13 cm (ohne Kamin)
Gewicht	16 kg
Stromversorgung	220-240 V, 50 Hz
Gesamtleistungsaufnahme	200 W
Motorleistung	180 W
Anzahl Motoren	1
Maximale Absaugleistung (m³/h)	650 m³/h
Geräuschpegel (Normal)	55 dB(A)
Geräuschpegel (Intensiv)	65 dB(A)
Anzahl Geschwindigkeiten	3 + Intensiv
Filtertyp	Aluminium-Fettfilter
Aktivkohlefilter (optional)	Ja
Beleuchtung	2 x 1,5 W LED
Bedienelemente	Elektronische Drucktasten
Energieklasse	A
Abluftdurchmesser	150 mm
Filterreinigungsanzeige	Ja
Farbe	Edelstahl

Häufig gestellte Fragen - WHT68INI GORENJE

Wie installiere ich die Dunstabzugshaube WHT68INI?

Stellen Sie sicher, dass die Haube sicher unter einem Schrank oder an der Wand montiert ist, mindestens 65 cm über Gasherden oder 50 cm über Elektroherden. Verwenden Sie die mitgelieferte Schablone und Schrauben. Schließen Sie sie an eine 220-240V-Steckdose an und installieren Sie bei Verwendung des Umluftbetriebs Aktivkohlefilter.

Wie oft sollte ich den Fettfilter reinigen?

Der Aluminium-Fettfilter sollte alle 2-3 Monate mit mildem Reinigungsmittel oder in der Spülmaschine gereinigt werden. Ein verschmutzter Filter verringert die Effizienz und erhöht die Geräuschentwicklung.

Kann ich die Haube ohne Abluftkanal verwenden?

Ja, die Haube kann im Umluftmodus verwendet werden. Sie müssen die optionalen Aktivkohlefilter installieren, um Gerüche zu absorbieren. Diese Filter müssen alle 3-6 Monate ausgetauscht werden.

Welche ist die richtige Ersatzlampe?

Die Haube verwendet 2 x 1,5 W LED-Lampen (GU10-Sockel). Zum Austausch die alte Lampe durch Drehen gegen den Uhrzeigersinn entfernen und die neue einsetzen. Stellen Sie sicher, dass der Strom ausgeschaltet ist.

Warum ist meine Haube laut?

Überprüfen Sie, ob der Fettfilter verschmutzt oder nicht richtig installiert ist. Stellen Sie außerdem sicher, dass der Abluftkanal nicht blockiert oder zu lang ist. Der Betrieb bei höheren Geschwindigkeiten erhöht die Geräuschentwicklung; verwenden Sie die niedrigste effektive Geschwindigkeit.

Hat die Haube eine Garantie?

Gorenje bietet in der Regel 2 Jahre Garantie auf Teile und Arbeitszeit. Registrieren Sie Ihr Produkt online zur Bestätigung. Bewahren Sie den Kaufbeleg auf.

Wie setze ich die Filterreinigungsanzeige zurück?

Nach der Reinigung oder dem Austausch der Filter die Timer-Taste (falls vorhanden) 5 Sekunden lang gedrückt halten, bis die Anzeigelampe erlischt. Die genauen Schritte entnehmen Sie bitte der Bedienungsanleitung.

Welche Abmessungen hat die WHT68INI?

Die Haube hat eine Breite von 60 cm, eine Tiefe von 50 cm und eine Höhe von 13 cm (ohne Kaminverlängerung). Stellen Sie sicher, dass Ihre Schranköffnung diesen Maßen entspricht.

Kann ich einen längeren Abluftkanal als mitgeliefert verwenden?

Ja, aber halten Sie den Kanal so kurz und gerade wie möglich. Die empfohlene maximale Kanallänge beträgt 5-6 Meter mit möglichst wenigen Biegungen, um die Leistung zu erhalten.

Wie aktiviere ich die Intensivstufe?

Drücken Sie die Taste für die Intensivstufe (normalerweise mit einem Dreieck oder 'P' gekennzeichnet), während die Haube läuft. Sie läuft 5-10 Minuten und kehrt dann zur vorherigen Geschwindigkeit zurück. Ideal für starke Gerüche.

BEDIENUNGSANLEITUNG WHT68INI GORENJE

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen. Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in diesem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichern Sie sich bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt wichtige Informationen ueber die Installation, Benutzen und Sicherheit.

! Keine elektrische oder mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs - oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations - und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

- oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas - oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas - oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der

Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung undeine drastische Zunahme der Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.

! Die Innenfläche der Leitung muss so glatt wie möglich sein.

! Das Material der Leitung muss von den Normen zugelassen sein.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem

Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

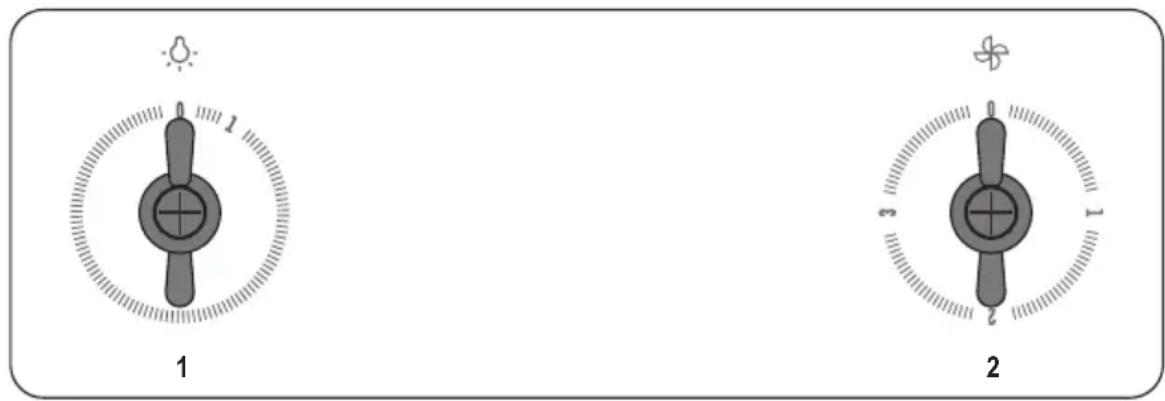

WHT68INI, WHT68INB

1. Ein-/Ausschalten der Beleuchtung

2. Ein-/Ausschalten des Motors, Erhöhung der Geschwindigkeit

Wenn Sie während des Betriebs den Knebel auf die Position „0“ drehen, wird die Dunstabzugshaube ausgeschaltet.

Wenn Sie den Knebel aus der Position „0“ auf die Position „1“ drehen, wird die Dunstabzugshaube eingeschaltet und läuft mit Geschwindigkeitsstufe 1.

Wenn Sie den Knebel nach rechts drehen (wenn die Dunstabzugshaube eingeschaltet ist), wird die Geschwindigkeit des Motors von der Stufe 1 auf die Intensivstufe erhöht.

1. Geschwindigkeitsstufe: 1
2. Geschwindigkeitsstufe: 2
3. Geschwindigkeitsstufe: 3

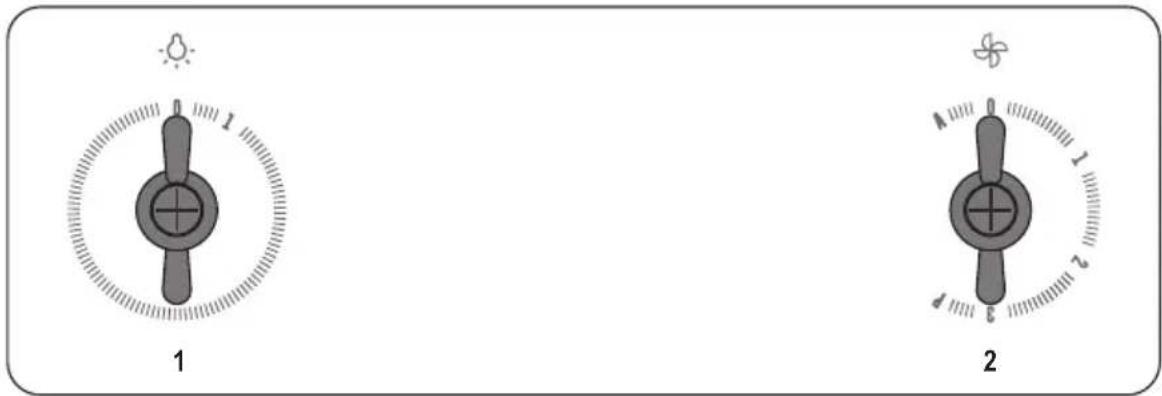

WHT68AINI, WHT68AINB

1. Die mechanische Steuerung arbeitet mit der Elektronik zusammen – erfüllt die Rolle der Tastatur. Für den Start der Motorversorgung ist die Elektronik zuständig.
2. Indem der Drehregler im Uhrzeigersinn von 0 auf 1 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im ersten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 0.

1. Indem der Drehregler im Uhrzeigersinn von 1 auf 2 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im zweiten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 1.

1. Indem der Drehregler im Uhrzeigersinn von 2 auf 3 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im dritten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 2.

1. Indem der Drehregler im Uhrzeigersinn von 3 auf P gestellt wird, startet der Motor und läuft 5 Minuten lang im vierten Gang falls keine manuelle Verstellung erfolgt war. Nach 5 Minuten schaltet der Motor in den 3. Gang über.

In dieser Lage hat der Drehtaster die Rückstellfunktion – nachdem der Drehregler freigelassen wird, kehrt er in Position 3 zurück.

Nach wiederholter Betätigung wird der vorherige Zustand - Gang 3 - zurückgesetzt.

Im 4. Gang (BOOST-Funktion) pulsiert die grüne Kontrollleuchte.

1. Indem der Drehregler entgegen dem Uhrzeigersinn von 0 auf A gestellt wird, wird die Funktion automatischer Anpassung der Motorgeschwindigkeit an die Bedingungen unterhalb der Abzugshaube geschaltet – Automatikbetrieb.

In dieser Lage hat der Drehtaster die Rückstellfunktion – nachdem der Drehregler freigelassen wird, kehrt er in Position 0 zurück.

Während der automatische Betrieb läuft, leuchtet die rote Kontrollleuchte.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Entfernen Sie die Glühbirne Halogen

2. Ersetzen ausgebrannte Glühbirne. Verwenden Sie nur die Beitrags GU10-Lampen. Nach dem Austausch der Lampe muss gereinigt werden.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
