Termék típusa	Páraelszívó
Márka	Gorenje
Modell	WHT68INI
Beépítési típus	Beépített / Szekrény alá szerelhető
Szélesség	60 cm
Mélység	50 cm
Magasság	13 cm (kémény nélkül)
Tömeg	16 kg
Tápellátás	220-240 V, 50 Hz
Teljes teljesítményfelvétel	200 W
Motor teljesítmény	180 W
Motorok száma	1
Maximális elszívási teljesítmény (m³/h)	650 m³/h
Zajszint (normál)	55 dB(A)
Zajszint (intenzív)	65 dB(A)
Sebességek száma	3 + Intenzív
Szűrő típusa	Alumínium zsírszűrő
Aktív szénszűrő (opcionális)	Igen
Világítás	2 x 1,5 W LED
Vezérlés	Elektronikus nyomógomb
Energiaosztály	A
Csőátmérő	150 mm
Szűrő tisztítási jelző	Igen
Szín	Rozsdamentes acél

Gyakran ismételt kérdések - WHT68INI GORENJE

Hogyan szereljem fel a WHT68INI páraelszívót?

Győződjön meg róla, hogy a páraelszívó biztonságosan van rögzítve a szekrény alatt vagy a falon, legalább 65 cm-rel a gáztűzhely felett, vagy 50 cm-rel az elektromos tűzhely felett. Használja a mellékelt sablont és csavarokat. Csatlakoztassa 220-240 V-os aljzathoz, és ha recirkulációs üzemmódot használ, szerelje be az aktív szénszűrőket.

Milyen gyakran kell tisztítani a zsírszűrőt?

Az alumínium zsírszűrőt 2-3 havonta kell tisztítani enyhe tisztítószerrel vagy mosogatógépben. A piszkos szűrő csökkenti a hatékonyságot és növeli a zajt.

Használhatom a páraelszívót cső nélkül?

Igen, a páraelszívó használható recirkulációs üzemmódban. Telepítenie kell az opcionális aktív szénszűrőket a szagok elnyeléséhez. Ezeket a szűrőket 3-6 havonta kell cserélni.

Mi a megfelelő csere izzó?

A páraelszívó 2 x 1,5 W-os LED izzókat használ (GU10 foglalat). A cseréhez távolítsa el a régi izzót az óramutató járásával ellentétes irányba forgatva, és helyezze be az újat. Győződjön meg róla, hogy az áramellátás ki van kapcsolva.

Miért zajos a páraelszívóm?

Ellenőrizze, hogy a zsírszűrő piszkos-e, vagy nincs-e megfelelően behelyezve. Győződjön meg arról is, hogy a csővezeték nincs elzárva, vagy nem túl hosszú. Magasabb fokozatokon történő működtetés növeli a zajt; használja a legalacsonyabb hatásos sebességet.

A páraelszívó rendelkezik garanciával?

A Gorenje általában 2 év garanciát kínál alkatrészekre és munkára. A megerősítéshez regisztrálja termékét online. Őrizze meg a vásárlási bizonylatot.

Hogyan állítsam vissza a szűrő tisztítási jelzőt?

A szűrők tisztítása vagy cseréje után tartsa lenyomva az időzítő gombot (ha van) 5 másodpercig, amíg a jelzőfény ki nem alszik. A pontos lépésekért lásd a használati útmutatót.

Mik a WHT68INI méretei?

A páraelszívó szélessége 60 cm, mélysége 50 cm, magassága 13 cm (kéményhosszabbítás nélkül). Győződjön meg róla, hogy a szekrény nyílása megfelel ezeknek a méreteknek.

Használhatok hosszabb csövet a mellékeltnél?

Igen, de tartsa a csövet a lehető legrövidebben és egyenesen. Az ajánlott maximális csőhossz 5-6 méter minimális hajlításokkal a teljesítmény fenntartása érdekében.

Hogyan aktiváljam az intenzív sebességet?

Nyomja meg az intenzív sebesség gombot (általában háromszöggel vagy 'P'-vel jelölve) miközben a páraelszívó működik. 5-10 percig működik, majd visszatér az előző sebességre. Ideális erős szagokhoz.

HASZNÁLATI ÚTMUTATÓ WHT68INI GORENJE

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtöl, de a használati, karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fö biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási művelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

Akonyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Azelszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget.

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus

berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó

helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni öket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Kivezetett üzemmód

Agőzök kivezetése a gyűjtőkarimához rögzített elvezető

csövön történik.

Az elvezetőcső átmérője az összekötő gyűrű átmérőjével azonos kell legyen

Figyelem! Kivezetőcső nincs a csomagban, külön kell azt megvennie.

A horizontális részen a cső enyhe felfelé vezető ívvel (kb. 10°) kell rendelkezzen, hogy a levegőt minél könnyebben kivezethesse.

Amennyiben az elszívó szénfilteres, szükséges annak kiemelése.

Csatlakoztassa a páraelszívót a levegőkimenettel (csatlakozó karima) azonos átmérőjű kivezető csőhöz.

Akisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet.

Ezért ezzel kapcsolatban felelősséget nem vállalunk.

! Minimális hosszúságú csővezetéket használion.

! Acsövezeték a lehető legkevesebb hailattal rendelkezzen (maximális hailásszög: 90°).

! Kerülie a cső deformálódását.

! A használandó cső belseje a lehető legsimább legyen.

! Acső anyaga az előírásban elfogadottaknak megfelelő legyen.

Keringtetett üzemmód

Az elszívott levegő zsírtalanításra, majd szagtalanításra kerül, mielőtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való, használatához szükséges további, aktív szén alapú szűrőrendszer installálása.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegves tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Az elszívó speciális kábellel rendelkezik, melynek sérülése esetén cseréjét kérie a szakszervíz szolgálattól.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Működése

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15percig működtesse tovább.

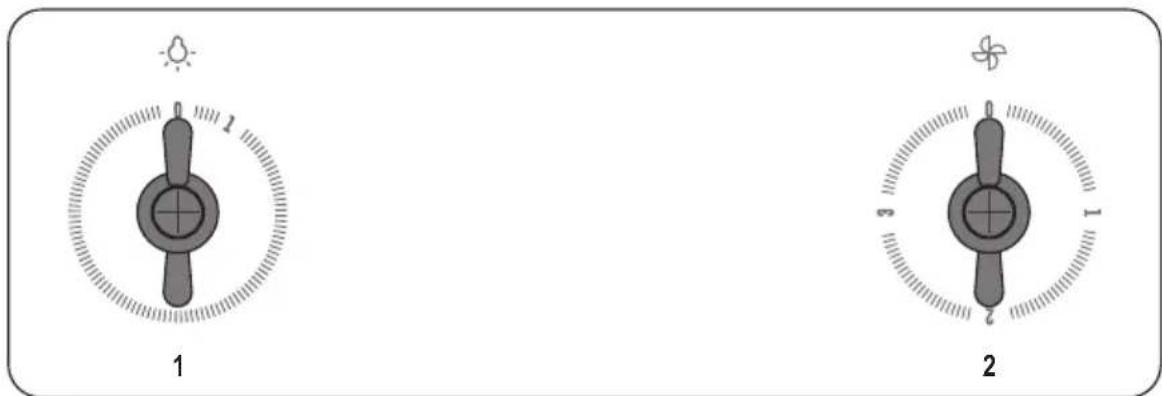

WHT68INI, WHT68INB

1. BE/KIKAPCSOLÁS jelfények

2. BE / KIKAPCSOLÁS motor / Sebesség növelése

Ha működés közben '0" pozícióba állítja a gombot, az elszívó kikapcsol.

Ha a gombot "0" pozícióból "1" pozícióba állítja, az elszívó kikapcsolt üzemmódból 1-es sebesség-fokozatba kapcsol. Ha a gombot jobbra elforgatja (miközben az elszívó be van kapcsolva), a motor sebessége 1-es fokozatról intenzívre kapcsol.

Sebesség 1: 1

Sebesség 2: 2

Sebesség 3: 3

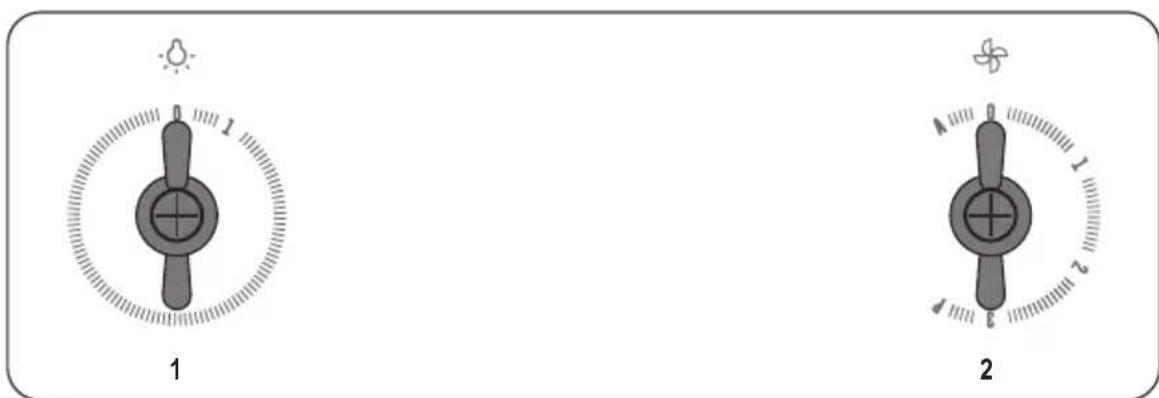

WHT68AINI, WHT68AINB

1. A mechanikus vezérlés az elektronikus egységgel működik együtt, és csak billentyűzetként szolgál. A motor tápfeszültségének bekapcsolásáért az elektronikus egység felel.

2. Atekerőgombot az óramutató járásával egyező irányban 0 állásból 1 állásba elforgatva a motor első fokozatba kapcsol, és mindaddig abban marad, amíg kézzel meg nem változtatjuk a gomb állását.

Ellenkező irányban elforgatva a gombot visszaállítjuk az előző állapotot – a 0 fokozatot.

1. A tekerögombot az óramutató járásával egyező irányban 1-es állásból 2-es állásba elforgatva a motor második fokozatba kapcsol, és mindaddig abban marad, amíg kézzel meg nem változtatjuk a gomb állását.

Ellenkező irányban elforgatva a gombot visszaállítjuk az előző állapotot – az 1-es fokozatot.

1. A tekerögombot az óramutató járásával egyező irányban 2-es állásból 3-as állásba elforgatva a motor harmadik fokozatba kapcsol, és mindaddig abban marad, amíg kézzel meg nem változtatjuk a gomb állását.

Ellenkező irányban elforgatva a gombot visszaállítjuk az előző állapotot – a 2-es fokozatot.

1. A tekerőgombot az óramutató járásával egyező irányban 3-as állásból P állásba elforgatva a motor negyedik fokozatba kapcsol, és öt percen át abban marad, ha időközben nem történt kézi átkapcsolás. 5 perc elteltével a motor visszakapcsol a 3-as fokozatba.

A tekerőgombnak ebben az állásban automatikus visszaállítás funkciója van – a gomb felengedés után visszatér a 3-as állásba.

A megismételt művelet visszaállítja az előző állapotot - a 3-as fokozatot.

A 4. fokozat működése alatt (BOOST funkció) villog a fehér színű jelzőlámpa.

1. A tekerőgombot az óramutató járásával ellentétes irányban 0 állásból A állásba elforgatva bekapcsoljuk a „motor sebességének automatikus megválasztása" funkciót, az elszívó alatt fennálló feltételektől függően – Automata üzemmód A tekerőgombnak ebben az állásban automatikus visszaállítás funkciója van – a gomb felengedés után visszatér a 0 állásba.

Az Automata működése alatt világít a fehér színű jelzőlámpa.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülröl, mind kívülröl (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésböl eredő zsírrészecskéket.

Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni.

Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán.

A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

1. Vegye ki az izzót halogén

2. Cserélje kiégett villanykörte. Csak a hozzájárulást GU10 izzók. Miután izzócsere kell tisztítani.

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
