WHT68INI - Kuchynský odsávač pár GORENJE - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Gorenje
Model	WHT68INI
Typ inštalácie	Vstavaný / Pod skrinku
Šírka	60 cm
Hĺbka	50 cm
Výška	13 cm (bez komína)
Hmotnosť	16 kg
Napájanie	220-240 V, 50 Hz
Celkový príkon	200 W
Výkon motora	180 W
Počet motorov	1
Maximálny výkon odsávania (m³/h)	650 m³/h
Hladina hluku (normálna)	55 dB(A)
Hladina hluku (intenzívna)	65 dB(A)
Počet rýchlostí	3 + intenzívna
Typ filtra	Hliníkový tukový filter
Uhlíkový filter (voliteľný)	Áno
Osvetlenie	2 x 1,5 W LED
Ovládanie	Elektronické tlačidlo
Energetická trieda	A
Priemer potrubia	150 mm
Indikátor čistenia filtra	Áno
Farba	Nerezová oceľ

Často kladené otázky - WHT68INI GORENJE

Ako nainštalovať odsávač pár WHT68INI?

Uistite sa, že odsávač je bezpečne namontovaný pod skrinkou alebo na stenu aspoň 65 cm nad plynovými varnými doskami alebo 50 cm nad elektrickými varnými doskami. Použite priloženú šablónu a skrutky. Pripojte k zásuvke 220-240 V a ak používate režim recirkulácie, nainštalujte uhlíkové filtre.

Ako často by som mal čistiť tukový filter?

Hliníkový tukový filter by sa mal čistiť každé 2-3 mesiace jemným čistiacim prostriedkom alebo v umývačke riadu. Znečistený filter znižuje účinnosť a zvyšuje hluk.

Môžem používať odsávač bez potrubia?

Áno, odsávač je možné používať v režime recirkulácie. Budete musieť nainštalovať voliteľné uhlíkové filtre (aktívne uhlie) na absorpciu pachov. Tieto filtre je potrebné vymeniť každé 3-6 mesiacov.

Aká je správna náhradná žiarovka?

Odsávač používa 2 x 1,5W LED žiarovky (pätica GU10). Pri výmene otočte starú žiarovku proti smeru hodinových ručičiek a vložte novú. Uistite sa, že je napájanie vypnuté.

Prečo je môj odsávač hlučný?

Skontrolujte, či je tukový filter znečistený alebo nie je správne nainštalovaný. Tiež sa uistite, že potrubie nie je upchaté alebo príliš dlhé. Prevádzka pri vyšších rýchlostiach zvyšuje hluk; používajte najnižšiu účinnú rýchlosť.

Má odsávač záruku?

Gorenje zvyčajne poskytuje 2-ročnú záruku na diely a prácu. Zaregistrujte svoj produkt online, aby ste to potvrdili. Uschovajte doklad o kúpe.

Ako resetovať indikátor čistenia filtra?

Po vyčistení alebo výmene filtrov stlačte a podržte tlačidlo časovača (ak je ním vybavený) na 5 sekúnd, kým kontrolka nezhasne. Presné kroky nájdete v návode.

Aké sú rozmery WHT68INI?

Odsávač má šírku 60 cm, hĺbku 50 cm a výšku 13 cm (bez predĺženia komína). Uistite sa, že otvor vašej skrinky zodpovedá týmto rozmerom.

Môžem použiť dlhšie potrubie, ako je dodané?

Áno, ale potrubie by malo byť čo najkratšie a rovné. Maximálna odporúčaná dĺžka potrubia je 5-6 metrov s minimálnymi ohybmi pre zachovanie výkonu.

Ako aktivovať intenzívnu rýchlosť?

Stlačte tlačidlo intenzívnej rýchlosti (zvyčajne označené trojuholníkom alebo 'P'), keď odsávač beží. Beží 5-10 minút a potom sa vráti na predchádzajúcu rýchlosť. Ideálne pre silné pachy.

NÁVOD NA OBSLUHU WHT68INI GORENJE

Prísne sa dodržiavať návodom uvedenými v tejto príručke. Vyhýba sa každej zodpovednosti za prípadne nespôsobilosti, škody aleb nehody spôsobenė nedodržiavaním návodov uvedených v tejto príručke. Odsávač pary bol projektovaný výnimočne pre používanie v domácnosti.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

! Je potrebné uchovat' si tento návod, aby sa mohlo pod'la neho riadit' v každej chvíli. V prípade predaja, odstúpenia alebo st'ahovania, ubezpečit' sa, aby bola spolu s výrobkom.

! Prečitať si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti.

! Neuskutočňovat' elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenia

Upozornenie! Nenapojit zariadenie na elektrickú siet' skôr ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokial’ im osoba zodpovedná za ich bezpečnosť neposkytuje dohl’ad alebo ich nepoučila o používaní spotrebiča.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadením. Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horlavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa použiva na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie volného plameňa poškodzuje filtry, čo može byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat'.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnými úradmi. Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokol'vek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívať alebo nenechat' odsávač pary bez správne namontovaných žiaroviek kôli možnému nebezpečenstvu elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke.

Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou. Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovaž s priemerom spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byt' zakúpené.

Na vodorovnej (horizontálnej) časti, potrubie musí maťmierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l’ahšie odvádzal smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' odstránené.

Napojit' odsávač pary o odvodové trubice a otvory pre múry s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Použit potrubie dlhé, ktoré je minimálne nevyhnutné.

! Používať potrubie s najmenším možným počtom ohnutím (maximálny uhol ohnutia: 90°).

! Vyhnút sa drastickým zmenám sekcií potrubia.

! Používať potrubie s čím viac hladkou vnútornou stranou.

! Materiál potrubia musí byť zákonom schválený (v norme).

Filtračná verzia

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenost' medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byt' kratšia ako 50cm v prípade elektrického sporáka a ako 65cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenost', je ptrebné s tým počítať.

Napätie siete musí zodpovedat's napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území aj po inštalácii. Ak nie je predložená zástrčka (priamy spoj so siet'ou), alebo zástrčka nie je umiestnená na prístupnom území, aj po

inštalácii, pripojit' dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podl'a podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie.

Upozornenie! pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, skontrolovať stále, aby kábel siete bol správne namontovaný.

Odsávač pary je vybavený špecialnym napájacím káblom; v prípade poškodenia kábla, vyžiadajte is ho u servirne technickej asistencie.

Montáž

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit' sa s kvalifikovaným technikom, aby vám schválil spôsoblivosť materiálov na základe akého typu je stena/strop. Stena/strop musí byt' dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnost'

V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlost'. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne dalších 15 minút po ukončení varenia.

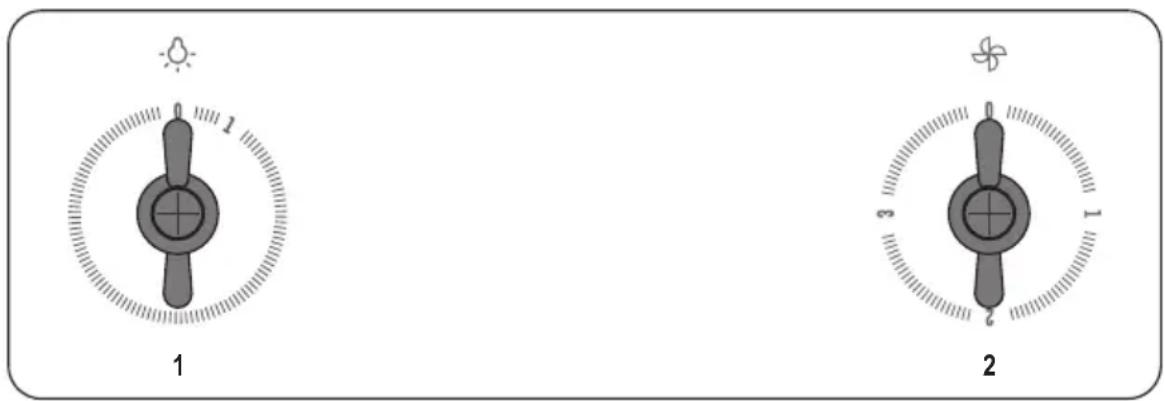

WHT68INI, WHT68INB

1. ON / OFF indikátory

2. ON / OFF motor / rýchlost' pohybu

Otočením gombíka doprava (odsávač v stave ON) sa rýchlost' odsávania zvýši z rýchlosti 1 až na intenzívny odťah.

Rýchlost 1: 1

Rýchlost 2: 2

Rýchlost' 3: 3

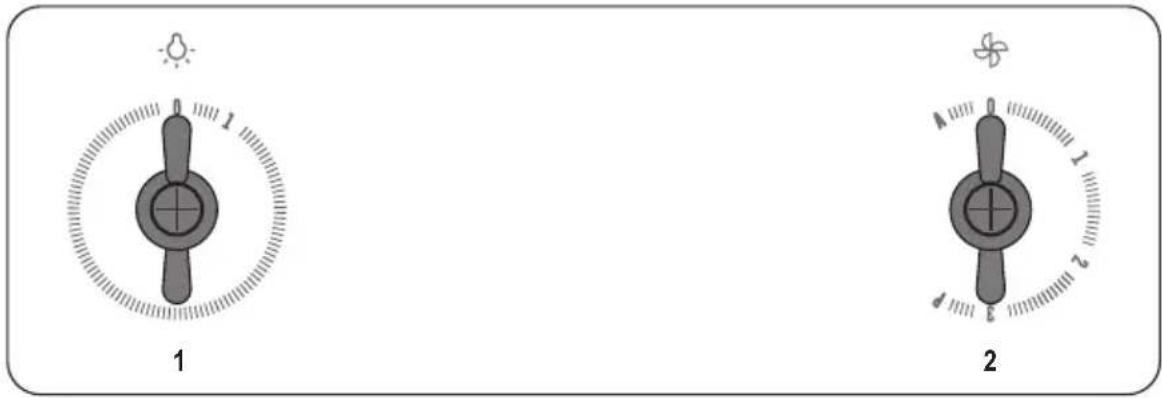

WHT68AINI, WHT68AINB

1. Mechanické ovládanie spolupracuje s elektronickou jednotkou – slúži iba ako volič. Zapínanie napájania motora zabezpečuje elektronická jednotka.

2. Otočením gombíka v smere hodinových ručičiek z polohy 0 do polohy 1 sa motor zapne na prvý rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 0.

1. Otočením gombíka v smere hodinových ručičiek z polohy 1 do polohy 2 sa motor zapne na druhý rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 1.

1. Otočením gombíka v smere hodinových ručičiek z polohy 2 do polohy 3 sa motor zapne na tretí rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 2.

1. Otočením gombíka v smere hodinových ručičiek z polohy 3 do polohy P sa motor zapne na štvrtý rýchlostný stupeň a na tomto stupni ostane po dobu piatich minút, pokial' v tejto dobe nedôjde k manuálnemu prepnutiu. Po uplynutí 5 minút sa motor vráti na rýchlostný stupeň 3.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 3.

Počas chodu na 4. rýchlostný stupeň (funkcia BOOST) bliká kontrolka biela farby.

1. Otočením gombíka proti smeru hodinových ručičiek z polohy 0 na A sa zapne funkcia automatického prispôsobenia rýchlosti motora v závislosti od prostredia pod odsávačom – Automat.

Skôr ako začína ktorákol'vek údržba, odpojit' odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používať vlhké plátno sneutrálnymi tekutými

čistiacími prostriedkami.

Vyhnút' sa používania prostriedkov obsahujúcich škrabacie látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Odmieta sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt' čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom. Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Na odpojenie filtru tukov, potiahnút' rukovät' pružinového háku.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vyberte žiarovku halogén.
2. Vymeňte vypálenú žiarovku. Používajte len príspevok GU10 žiarovky. Po výmene žiarovky je potrebné vyčistiť.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overit' správne nasadenie žiaroviek do sedla.
