Produkttyp	Wandhaube
Marke	Gorenje
Modell	WHT68AINB
Steuerungstyp	Mechanischer Drehknopf mit elektronischer Baugruppe
Anzahl der Geschwindigkeiten	4 (1, 2, 3, Boost)
Boost-Funktion	Ja, 5-minütige Intensivstufe
Automatikmodus	Ja, passt die Motordrehzahl an die Kochbedingungen an
Beleuchtung	Halogen-GU10-Lampen
Filtertyp	Fettfilter (waschbar), optionaler Aktivkohlefilter für Umluftbetrieb
Installationsarten	Abluft (Abluft) oder Umluft (Filter)
Mindestabstand zum Kochfeld	50 cm (elektrisch), 65 cm (Gas oder gemischt)
Elektrischer Anschluss	230 V ~ 50 Hz (siehe Typenschild)
Leistungsaufnahme	Siehe Typenschild im Inneren der Haube
Gewicht	Ca. 15 kg (geschätzt)
Abmessungen (B×T×H)	Ca. 68 cm × 50 cm × 30 cm (geschätzt)
Material	Edelstahl (typisch)
Fettfilterreinigung	Monatlich, von Hand oder in der Spülmaschine (niedrige Temperatur, kurzer Zyklus)
Kohlefilterwechsel	Bei Bedarf für Umluftbetrieb
Sicherheitsfunktionen	Vor Wartung Strom abschalten, automatischer Rückstellknopf, Überhitzungsschutz
Zertifizierungen	CE, WEEE (2002/96/EG)
Ersatzteile	Fettfilter, Aktivkohlefilter, Halogenlampen (GU10)
Geräuschpegel	Ca. 55 dB (geschätzt)

Häufig gestellte Fragen - WHT68AINB GORENJE

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestabstand beträgt 50 cm für Elektroherde und 65 cm für Gas- oder Mischkochfelder. Befolgen Sie die Installationsanweisungen des Gaskochfelds, wenn ein größerer Abstand angegeben ist.

Wie reinige ich den Fettfilter?

Reinigen Sie den Fettfilter einmal im Monat mit nicht aggressiven Reinigungsmitteln, entweder von Hand oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Der Filter kann in der Spülmaschine leicht verfärben, was die Filterleistung nicht beeinträchtigt.

Wie tausche ich die Glühbirnen aus?

Trennen Sie die Haube vom Stromnetz, stellen Sie sicher, dass die Lampen abgekühlt sind, und ersetzen Sie durchgebrannte Lampen nur durch GU10-Halogenlampen. Reinigen Sie nach dem Austausch die Linse.

Welche Geschwindigkeitseinstellungen gibt es und wie verwende ich die Boost-Funktion?

Die Haube hat 4 Geschwindigkeiten (1, 2, 3, Boost). Drehen Sie den Knopf im Uhrzeigersinn von 0 auf 1, dann auf 2, 3 und P für Boost. Boost läuft 5 Minuten lang und kehrt dann auf Geschwindigkeit 3 zurück. Der Knopf hat eine automatische Rückstellfunktion in der Boost-Position.

Wie aktiviere ich den Automatikmodus?

Drehen Sie den Knopf gegen den Uhrzeigersinn von 0 auf Position A. Die Haube passt die Motordrehzahl automatisch an die Kochbedingungen an. Der Knopf kehrt beim Loslassen auf 0 zurück. Eine weiße Lichtanzeige zeigt an, dass der Automatikmodus aktiv ist.

Kann ich die Haube mit einem vorhandenen Lüftungssystem verwenden?

Nein, das Abluftsystem darf nicht an ein vorhandenes Lüftungssystem angeschlossen werden, das für andere Zwecke wie die Ableitung von Abgasen von Gas- oder anderen Brennstoffgeräten verwendet wird.

Was soll ich tun, wenn die Haube nicht funktioniert?

Überprüfen Sie die Stromversorgung und ob der Stecker eingesteckt ist. Wenn die Lichter nicht funktionieren, stellen Sie sicher, dass die Lampen richtig eingesetzt sind. Wenn Probleme bestehen bleiben, wenden Sie sich an den technischen Kundendienst.

Wie oft sollte ich den Kohlefilter wechseln?

Der Kohlefilter wird nur für den Umluftbetrieb benötigt. Ersetzen Sie ihn, wenn er gesättigt ist, normalerweise alle 3-6 Monate, je nach Nutzung.

Ist die Haube für den Einsatz über einem Gasherd geeignet?

Ja, aber achten Sie auf einen Mindestabstand von 65 cm zur Kochfeldoberfläche. Der Raum muss gut belüftet sein, wenn die Haube mit Gas- oder anderen Brennstoffgeräten verwendet wird.

Welche Wartung ist für die Haube erforderlich?

Reinigen Sie die Haube außen und innen mindestens einmal im Monat mit einem feuchten Tuch und neutralem Flüssigwaschmittel. Verwenden Sie keine scheuernden Produkte oder Alkohol. Reinigen Sie den Fettfilter monatlich und tauschen Sie die Kohlefilter nach Bedarf aus.

BEDIENUNGSANLEITUNG WHT68AINB GORENJE

Die Instruktionen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist ausschliesslich zum Einsatz im privaten Haushalt vorgesehen. Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in diesem Bedienungsanleitung geschrieben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Es ist wichtig diese Bedienungsanleitung zu behalten um sie in jedem Moment nachzuschlagen. Im Fall von Verkaufen, Abtretung oder Umziehen, versichern Sie sich bitte dass Sie mit dem Produkt zusammen bleibt.

! Die Bedienungsanleitungen richtig lesen: es gibt wichtige Informationen ueber die Installation, Benutzen und Sicherheit.

! Keine elektrische oder mechanische Aenderungen auf dem Produkt oder auf die Fluchtleitungen machen.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs - oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations - und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

- oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas - oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas - oder brennstoffbetriebenen Geräten genutzt werden. Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgërat als auch als

Umluftgërat eingesetzt werden.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden.

Das Abluftrohr muß denselben Durchmesser wie der

Abluftstutzen aufweisen.

Das Abluftrohr muß muß in waagrechter Lage leicht nach oben geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Note. Sollte die Dunstabzugshaube mit Aktiv-kohlefilter versehen sein, so muß dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung undeine drastische Zunahme der Geraeuschentwicklung.

Jegliche Verantwortung diesbezueglich wird daher abgelenkt

! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.

! Die Innenfläche der Leitung muss so glatt wie möglich sein.

! Das Material der Leitung muss von den Normen zugelassen sein.

Umluftbetrieb

Es ist ein Aktiv-Kohlefilter zu benutzen, der bei Ihrem

Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten bevor diese durch das obere Gitter in die Küche zurückströmt.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezial-Netzkabel ausgestattet; sollte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

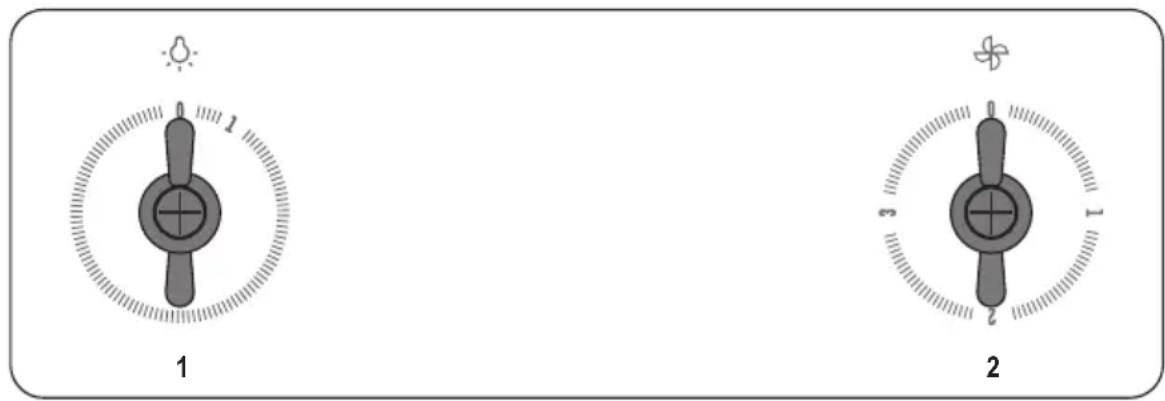

WHT68INI, WHT68INB

1. Ein-/Ausschalten der Beleuchtung

2. Ein-/Ausschalten des Motors, Erhöhung der Geschwindigkeit

Wenn Sie während des Betriebs den Knebel auf die Position „0“ drehen, wird die Dunstabzugshaube ausgeschaltet.

Wenn Sie den Knebel aus der Position „0“ auf die Position „1“ drehen, wird die Dunstabzugshaube eingeschaltet und läuft mit Geschwindigkeitsstufe 1.

Wenn Sie den Knebel nach rechts drehen (wenn die Dunstabzugshaube eingeschaltet ist), wird die Geschwindigkeit des Motors von der Stufe 1 auf die Intensivstufe erhöht.

1. Geschwindigkeitsstufe: 1
2. Geschwindigkeitsstufe: 2
3. Geschwindigkeitsstufe: 3

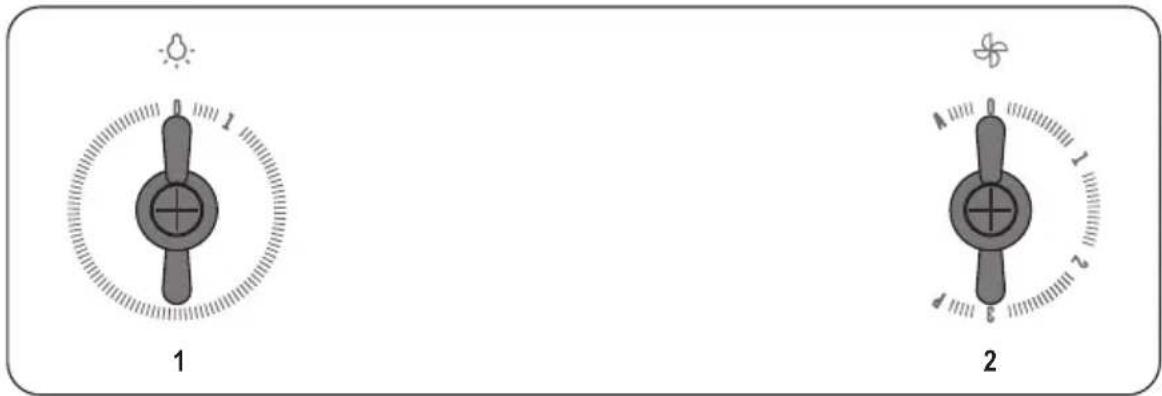

WHT68AINI, WHT68AINB

1. Die mechanische Steuerung arbeitet mit der Elektronik zusammen – erfüllt die Rolle der Tastatur. Für den Start der Motorversorgung ist die Elektronik zuständig.
2. Indem der Drehregler im Uhrzeigersinn von 0 auf 1 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im ersten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 0.

1. Indem der Drehregler im Uhrzeigersinn von 1 auf 2 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im zweiten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 1.

1. Indem der Drehregler im Uhrzeigersinn von 2 auf 3 gestellt wird, startet der Motor und läuft bis zur manuellen Verstellung im dritten Gang.

Dieser Zustand wird in umgedrehter Reihenfolge zurückgesetzt – Gang 2.

1. Indem der Drehregler im Uhrzeigersinn von 3 auf P gestellt wird, startet der Motor und läuft 5 Minuten lang im vierten Gang falls keine manuelle Verstellung erfolgt war. Nach 5 Minuten schaltet der Motor in den 3. Gang über.

In dieser Lage hat der Drehtaster die Rückstellfunktion – nachdem der Drehregler freigelassen wird, kehrt er in Position 3 zurück.

Nach wiederholter Betätigung wird der vorherige Zustand - Gang 3 - zurückgesetzt.

Im 4. Gang (BOOST-Funktion) pulsiert die grüne Kontrollleuchte.

1. Indem der Drehregler entgegen dem Uhrzeigersinn von 0 auf A gestellt wird, wird die Funktion automatischer Anpassung der Motorgeschwindigkeit an die Bedingungen unterhalb der Abzugshaube geschaltet – Automatikbetrieb.

In dieser Lage hat der Drehtaster die Rückstellfunktion – nachdem der Drehregler freigelassen wird, kehrt er in Position 0 zurück.

Während der automatische Betrieb läuft, leuchtet die rote Kontrollleuchte.

Wartung

Hinweis ! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Ersetzen der Lampen

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

1. Entfernen Sie die Glühbirne Halogen

2. Ersetzen ausgebrannte Glühbirne. Verwenden Sie nur die Beitrags GU10-Lampen. Nach dem Austausch der Lampe muss gereinigt werden.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.
