Typ produktu	Nástenný digestor
Značka	Gorenje
Model	WHT68AINB
Typ ovládania	Mechanický gombík s elektronickou zostavou
Počet rýchlostí	4 (1, 2, 3, Boost)
Funkcia Boost	Áno, 5-minútová intenzívna rýchlosť
Automatický režim	Áno, prispôsobuje rýchlosť motora podmienkam varenia
Osvetlenie	Halogénové žiarovky GU10
Typ filtra	Tukový filter (umývateľný), voliteľný uhlíkový filter pre recirkuláciu
Spôsoby inštalácie	Odvod vzduchu (odsávanie) alebo recirkulácia (filter)
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická), 65 cm (plynová alebo kombinovaná)
Elektrické pripojenie	230 V ~ 50 Hz (pozri štítok s údajmi)
Príkon	Pozri štítok s údajmi vo vnútri digestora
Hmotnosť	Približne 15 kg (odhad)
Rozmery (Š×H×V)	Približne 68 cm × 50 cm × 30 cm (odhad)
Materiál	Nehrdzavejúca oceľ (typické)
Čistenie tukového filtra	Mesačne, ručne alebo v umývačke riadu (nízka teplota, krátky cyklus)
Výmena uhlíkového filtra	Podľa potreby pre recirkulačný režim
Bezpečnostné prvky	Odpojte napájanie pred údržbou, gombík s automatickým návratom, ochrana proti prehriatiu
Certifikácie	CE, WEEE (2002/96/ES)
Náhradné diely	Tukový filter, uhlíkový filter, halogénové žiarovky (GU10)
Hladina hluku	Približne 55 dB (odhad)

Často kladené otázky - WHT68AINB GORENJE

Aká je minimálna vzdialenosť medzi varnou doskou a digestorom?

Minimálna vzdialenosť je 50 cm pre elektrické varné dosky a 65 cm pre plynové alebo kombinované varné dosky. Postupujte podľa inštalačných pokynov pre plynovú varnú dosku, ak je uvedená väčšia vzdialenosť.

Ako čistím tukový filter?

Čistite tukový filter raz za mesiac pomocou neagresívnych čistiacich prostriedkov, buď ručne, alebo v umývačke riadu pri nízkej teplote a krátkom cykle. Filter môže v umývačke mierne zmeniť farbu, ale to neovplyvňuje jeho filtračnú kapacitu.

Ako vymením žiarovky?

Odpojte digestor od napájania, uistite sa, že žiarovky sú studené, a vymeňte spálené žiarovky len za halogénové žiarovky GU10. Po výmene vyčistite kryt.

Aké sú nastavenia rýchlosti a ako používam funkciu Boost?

Digestor má 4 rýchlosti (1, 2, 3, Boost). Otáčajte gombíkom v smere hodinových ručičiek z 0 na 1, potom na 2, 3 a P pre boost. Boost beží 5 minút a potom sa vráti na rýchlosť 3. Gombík má funkciu automatického návratu v polohe boost.

Ako aktivujem automatický režim?

Otáčajte gombíkom proti smeru hodinových ručičiek z 0 do polohy A. Digestor automaticky prispôsobí rýchlosť motora podmienkam varenia. Gombík sa po uvoľnení vráti na 0. Biela kontrolka signalizuje, že automatický režim je aktivovaný.

Môžem používať digestor s existujúcim ventilačným systémom?

Nie, odvodné potrubie nesmie byť pripojené k žiadnemu existujúcemu ventilačnému systému používanému na iné účely, napríklad na odvádzanie výparov z plynových alebo iných spotrebičov spaľujúcich palivo.

Čo mám robiť, ak digestor nefunguje?

Skontrolujte napájanie a či je zástrčka pripojená. Ak svetlá nefungujú, uistite sa, že žiarovky sú správne nasadené. Ak problémy pretrvávajú, kontaktujte technický servis.

Ako často mám vymeniť uhlíkový filter?

Uhlíkový filter je potrebný iba pre recirkulačný režim. Vymeňte ho, keď je nasýtený, zvyčajne každých 3-6 mesiacov v závislosti od používania.

Je digestor vhodný na použitie nad plynovou varnou doskou?

Áno, ale zabezpečte minimálnu vzdialenosť 65 cm od povrchu varnej dosky. Miestnosť musí byť dobre vetraná, ak sa digestor používa s plynovými alebo inými spotrebičmi spaľujúcimi palivo.

Aká údržba sa vyžaduje pre digestor?

Čistite digestor zvonka aj zvnútra aspoň raz za mesiac vlhkou handričkou s neutrálnym tekutým detergentom. Nepoužívajte abrazívne prostriedky ani alkohol. Čistite tukový filter mesačne a vymieňajte uhlíkové filtre podľa potreby.

NÁVOD NA OBSLUHU WHT68AINB GORENJE

Prísne sa dodržiavať návodom uvedenými v tejto príručke. Vyhýba sa každej zodpovednosti za prípadne nespôsobilosti, škody aleb nehody spôsobenė nedodržiavaním návodov uvedených v tejto príručke. Odsávač pary bol projektovaný výnimočne pre používanie v domácnosti.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáz ostanú rovnaké.

! Je potrebné uchovat' si tento návod, aby sa mohlo pod'la neho riadit' v každej chvíli. V prípade predaja, odstúpenia alebo st'ahovania, ubezpečit' sa, aby bola spolu s výrobkom.

! Prečitať si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti.

! Neuskutočňovat' elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpiteľné.

Upozornenia

Upozornenie! Nenapojit zariadenie na elektrickú siet' skôr ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokial’ im osoba zodpovedná za ich bezpečnosť neposkytuje dohl’ad alebo ich nepoučila o používaní spotrebiča.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadením. Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horlavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byť odvádzaný do toho istého odvodu, ktorý sa použiva na odvod dymov, ktoré vylučujú zariadenia spaľujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovať jedlá na plameni.

Použitie volného plameňa poškodzuje filtry, čo može byť príčinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovať.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnúť tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat'.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavat' sa presne predpismi stanovenými príslušnými miestnými úradmi. Odsávač pary je potrebné pravidelne čistiť vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokol'vek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívať alebo nenechat' odsávač pary bez správne namontovaných žiaroviek kôli možnému nebezpečenstvu elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke.

Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu, v ktorej výrobok bol zakúpený

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou. Modely bez odsávacieho motora slúžia iba v odsávacej verzii. A musia byť napojené na odsávaciu odvodovú jednotku (nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

Priemer výfukového potrubia sa musí zhodovaž s priemerom spojovacieho prstenca.

Upozornenie! Evakuačné potrubie nie je dodané, musí byt' zakúpené.

Na vodorovnej (horizontálnej) časti, potrubie musí maťmierny náklon smerom nahor (približne 10°), aby sa vzduch mohol l'ahšie odvádzal smerom von.

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byt' odstránené.

Napojiť odsávač pary o odvodové trubice a otvory pre múry s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Použit potrubie dlhé, ktoré je minimálne nevyhnutné.

! Používať potrubie s najmenším možným počtom ohnutím (maximálny uhol ohnutia: 90°).

! Vyhnút sa drastickým zmenám sekcií potrubia.

! Používať potrubie s čím viac hladkou vnútornou stranou.

! Materiál potrubia musí byť zákonom schválený (v norme).

Filtračná verzia

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenost' medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byt' kratšia ako 50cm v prípade elektrického sporáka a ako 65cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenost', je ptrebné s tým počítať.

Napätie siete musí zodpovedat's napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území aj po inštalácii. Ak nie je predložená zástrčka (priamy spoj so siet'ou), alebo zástrčka nie je umiestnená na prístupnom území, aj po

inštalácii, pripojit' dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podl'a podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie.

Upozornenie! pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, skontrolovať stále, aby kábel siete bol správne namontovaný.

Odsávač pary je vybavený špecialnym napájacím káblom; v prípade poškodenia kábla, vyžiadajte is ho u servirne technickej asistencie.

Montáž

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit' sa s kvalifikovaným technikom, aby vám schválil spôsoblivosť materiálov na základe akého typu je stena/strop. Stena/strop musí byt' dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Činnost'

V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlost'. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne dalších 15 minút po ukončení varenia.

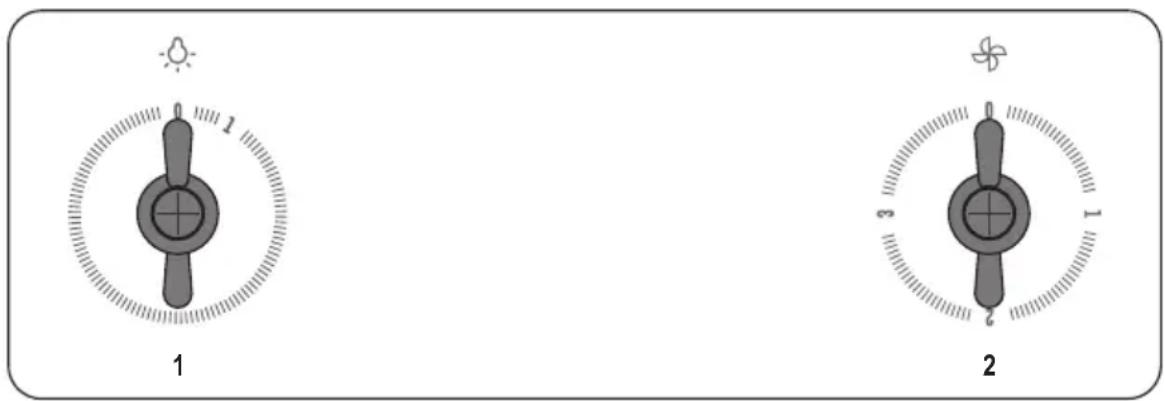

WHT68INI, WHT68INB

1. ON / OFF indikátory

2. ON / OFF motor / rýchlost' pohybu

Otočením gombíka doprava (odsávač v stave ON) sa rýchlost' odsávania zvýši z rýchlosti 1 až na intenzívny odťah.

Rýchlost 1: 1

Rýchlost 2: 2

Rýchlost' 3: 3

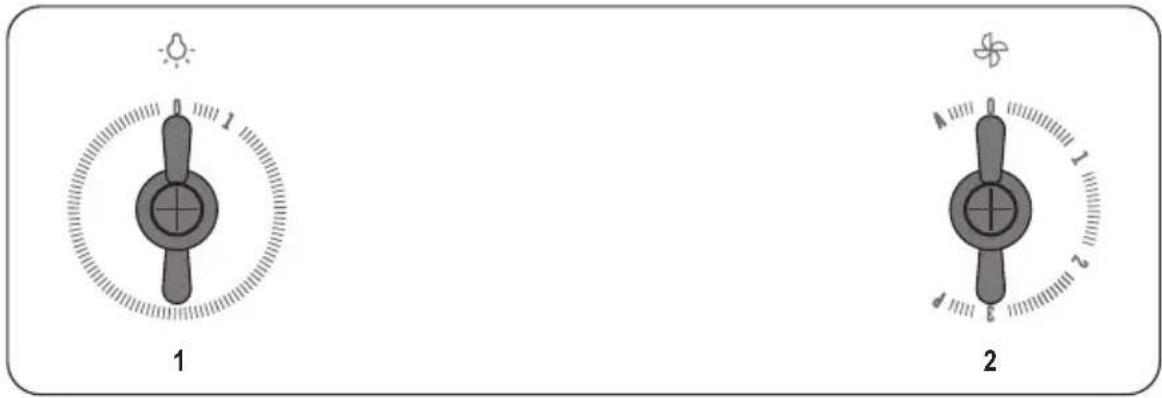

WHT68AINI, WHT68AINB

1. Mechanické ovládanie spolupracuje s elektronickou jednotkou – slúži iba ako volič. Zapínanie napájania motora zabezpečuje elektronická jednotka.

2. Otočením gombíka v smere hodinových ručičiek z polohy 0 do polohy 1 sa motor zapne na prvý rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 0.

1. Otočením gombíka v smere hodinových ručičiek z polohy 1 do polohy 2 sa motor zapne na druhý rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 1.

1. Otočením gombíka v smere hodinových ručičiek z polohy 2 do polohy 3 sa motor zapne na tretí rýchlostný stupeň a na tomto stupni ostane do okamihu manuálnej zmeny polohy.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 2.

1. Otočením gombíka v smere hodinových ručičiek z polohy 3 do polohy P sa motor zapne na štvrtý rýchlostný stupeň a na tomto stupni ostane po dobu piatich minút, pokial' v tejto dobe nedôjde k manuálnemu prepnutiu. Po uplynutí 5 minút sa motor vráti na rýchlostný stupeň 3.

Opačným postupom sa obnoví predchádzajúci stav – rýchlostný stupeň 3.

Počas chodu na 4. rýchlostný stupeň (funkcia BOOST) bliká kontrolka biela farby.

1. Otočením gombíka proti smeru hodinových ručičiek z polohy 0 na A sa zapne funkcia automatického prispôsobenia rýchlosti motora v závislosti od prostredia pod odsávačom – Automat.

Skôr ako začína ktorákol'vek údržba, odpojit' odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používať vlhké plátno sneutrálnymi tekutými

čistiacími prostriedkami.

Vyhnút' sa používania prostriedkov obsahujúcich škrabacie látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Odmieta sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt' čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom. Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Na odpojenie filtru tukov, potiahnút' rukovät' pružinového háku.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

1. Vyberte žiarovku halogén.
2. Vymeňte vypálenú žiarovku. Používajte len príspevok GU10 žiarovky. Po výmene žiarovky je potrebné vyčistiť.

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overit' správne nasadenie žiaroviek do sedla.
