Тип виробу	Настінна витяжка
Бренд	Gorenje
Модель	WHT68AINB
Тип керування	Механічна ручка з електронним блоком
Кількість швидкостей	4 (1, 2, 3, Boost)
Функція Boost	Так, інтенсивна швидкість на 5 хвилин
Автоматичний режим	Так, регулює швидкість двигуна відповідно до умов приготування
Освітлення	Галогенні лампи GU10
Тип фільтра	Жировий фільтр (миється), опціонально вугільний фільтр для рециркуляції
Режими встановлення	Відведення (витяжка) або рециркуляція (фільтр)
Мінімальна відстань від варильної поверхні	50 см (електрична), 65 см (газова або змішана)
Електричне підключення	230 В ~ 50 Гц (див. паспортну табличку)
Споживана потужність	Див. паспортну табличку всередині витяжки
Вага	Прибл. 15 кг (оціночно)
Розміри (Ш×Г×В)	Прибл. 68 см × 50 см × 30 см (оціночно)
Матеріал	Нержавіюча сталь (типово)
Чищення жирового фільтра	Щомісяця, вручну або в посудомийній машині (низька температура, короткий цикл)
Заміна вугільного фільтра	За потреби для режиму рециркуляції
Функції безпеки	Відключайте живлення перед обслуговуванням, автоматичне повернення ручки, захист від перегріву
Сертифікації	CE, WEEE (2002/96/EC)
Запчастини	Жировий фільтр, вугільний фільтр, галогенні лампи (GU10)
Рівень шуму	Прибл. 55 дБ (оціночно)

Часті запитання - WHT68AINB GORENJE

Яка мінімальна відстань між варильною поверхнею та витяжкою?

Мінімальна відстань становить 50 см для електричних плит і 65 см для газових або змішаних плит. Дотримуйтесь інструкцій з встановлення газової варильної поверхні, якщо зазначено більшу відстань.

Як чистити жировий фільтр?

Чистіть жировий фільтр раз на місяць неагресивними миючими засобами, вручну або в посудомийній машині при низькій температурі та короткому циклі. Фільтр може трохи змінити колір у посудомийній машині, але це не впливає на його фільтрувальну здатність.

Як замінити лампочки?

Відключіть витяжку від живлення, переконайтеся, що лампочки охололи, і замініть перегорілі лампочки лише на галогенні лампи GU10. Після заміни протріть лінзу.

Які налаштування швидкості та як користуватися функцією Boost?

Витяжка має 4 швидкості (1, 2, 3, Boost). Поверніть ручку за годинниковою стрілкою від 0 до 1, потім до 2, 3 і P для Boost. Boost працює 5 хвилин, після чого повертається на швидкість 3. Ручка має функцію автоматичного повернення в положенні Boost.

Як активувати автоматичний режим?

Поверніть ручку проти годинникової стрілки від 0 до положення A. Витяжка автоматично регулюватиме швидкість двигуна відповідно до умов приготування. Ручка повертається на 0 після відпускання. Білий світлодіодний індикатор показує, що автоматичний режим активний.

Чи можна використовувати витяжку з існуючою вентиляційною системою?

Ні, система відведення не повинна бути підключена до жодної існуючої вентиляційної системи, що використовується для інших цілей, наприклад, для видалення диму від газових або інших приладів, що працюють на паливі.

Що робити, якщо витяжка не працює?

Перевірте електроживлення та підключення вилки. Якщо освітлення не працює, переконайтеся, що лампочки встановлені правильно. Якщо проблеми не зникають, зверніться до служби технічної підтримки.

Як часто потрібно замінювати вугільний фільтр?

Вугільний фільтр потрібен лише для режиму рециркуляції. Замінюйте його, коли він насичується, зазвичай кожні 3-6 місяців залежно від інтенсивності використання.

Чи підходить витяжка для використання над газовою плитою?

Так, але дотримуйтесь мінімальної відстані 65 см від поверхні плити. Приміщення повинно добре провітрюватися, якщо витяжка використовується з газовими або іншими пристроями, що спалюють паливо.

Яке технічне обслуговування потрібне для витяжки?

Чистіть витяжку зовні та всередині принаймні раз на місяць вологою ганчіркою з нейтральним рідким миючим засобом. Не використовуйте абразивні засоби або спирт. Чистіть жировий фільтр щомісяця та замінюйте вугільні фільтри за потреби.

ПОСІБНИК КОРИСТУВАЧА WHT68AINB GORENJE

Чіткодотримуватися приведених в даному керівництві інструкцій. Виробник знімає з себе всяку відповідальність за неполадки, збитки або пожар, що може мати місце при використанні прибору внаслідок невиконання інструкцій, приведених в даному керівництві. Витяжка призначена виключно для побутового використання.

Кухонна витяжка може мати дизайн, що відрізняється від витяжки зображенної на малюнках цієї інструкції але в любому випадку інструкції з монтажу, технічному обслуговування та експлуатації залишаются без змін.

! Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в любий час. У випадку продажу, передачі чи переїзду, переконатися в тому щоб інструкції були разом з виробом.
! Уважно прочитати інструкції: В них міститься важлива інформація з встановлення, використання та безпеки.
! Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних каналах.

Примітка: деталі, зазначені знаком "(*)" постачаються по спеціальному замовленню лише до деяких моделей, або у випадку необхідності в закупці деталей, які не були поставлені.

Попередження по безпеці

Увага! Не під'єднувати пристрій до електромережі поки установка повністю не завершена.

Перед виконанням будь-якої операції по чистці або ремонту, відключити ковпак від електромережі, виймаючи вилку або відключаючи основний вимикач приміщення. Обладнання не призначено для використання з боку дітей або людей з обмеженими фізичними можливостями сприйняття або розумовими і з відсутністю досвіду і знань, за винятком випадків коли вони знаходяться під наглядом або навчені використовувати обладнання людиною, що відповідає за їх безпеку.

Не допускайте дітей до приладу без нагляду обладнання. Не використовуйте витяжку, якщо решітка неправильно змонтована витяжний ковпак без правильно вмонтованої решітки!

Витяжка не повина використовуватись як опорна поверхня, лише у випадках коли ясно про це сказано.

В випадку використання витяжки разом з іншими пристроями на газі або інших горючих, приміщення має мати достатню вентиляцію. Повітря, що всмоктується не має бути направлено в витяжний канал, який використовується для викиду димів від роботи пристроїв на газі або інших горючих.

Суворо забороняється готувати удалить їжу під вогнем. Використання вільного вогню є шкідливим для фільтрів і може викликати пожежу, отже необхідно уникати його використання у будь-якому випадку.

Смаження має відбуватися під контролем, щоб уникнути займання розігрітої олії.

Відкриті частини можуть сильно нагріватися коли використовуються разом з приладами для варіння.

Що ж стосується використання технічних правил та правил безпеки для викиду димів, то необхідно чітко дотримуватись нормативів, передбачених місцевими інстанціями.

Чищення витяжки має регулярно проводитися, як всередині, так і назовні (НЕ МЕНШЕ ОДНОГО РАЗУ НА МІСЯЦЬ, в будь-якому випадку виконувати всі інструкції, що описані в цьому керівництві).

Недотримання норм очищення витяжки та заміни і очищення фільтрів може викликати ризик пожежі.

не використовуйте і не залишайте без вірно вмонтованих ламп у зв'язку з можливим ризиком удару електричним струмом.

Не несеться жодної відповідальності за несправності, ушкодження та пожежі нанесені пристрою, що є наслідком недотримання порад, поданих в даній інструкції.

Даний виріб промаркований відповідно до Європейської директиви 2002/96/ЕС, утилізація електричного і електронного обладнання (WEEE). Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити потенційні негативні наслідки для оточуючого середовища

і здоров'я людини, котрі могли б мати місце в протилежному випадку.

Символ на самому виробі або на супроводжуючому його документі вказує, що при утилізації цього виробу з ним не можна поводитися як зі звичайними побутовими відходами. Він має здаватися у відповідний пункт прийому електричного і електронного обладнання для подальшої утилізації. Здавання на злам повинно виконуватися згідно

з місцевими правилами по утилізації відходів. Для більше детальної інформації про правила поводження з такими виробами, їх утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації відходів, або в магазин,

в якому Ви придбали даний виріб.

Використання

Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні або в фільтруючому режимі з рециркуляцією повітря.

Моделі ковпаків без моторного блоку можуть працювати лише в одному режимі відводу повітря назовні, тому повинні бути під'єднані до зовнішньої витяжної установки (не входить в поставку).

Інструкції щодо під'єднання постачаються з периферійним обладнанням.

Режим рециркуляції

Пари виводяться назовні через вивідну трубу закріплену до фланця з'єднання.

Діаметр вивідної труби повинен відповідати діаметру з'єднувального кільця.

Увага! Вивідна труба не постачається і тому необхідно її придбати окремо.

В горизонтальній частині вивідна труба має бути трохи піднята (під кутом близько 10°) так щоб можна було швидше виводити повітря назовні.

Якщо витяжний ковпак має вугільні фільтри, то їх треба зняти.

Під'єднати ковпак до настінної вивідної труби та вивідного отвору з однаковим діаметром виходу повітря (з'єднуючий фланець).

Використання настінних вивідних труб та отворів з меншим діаметром приведе до зменшення ефективності всмоктування та значне збільшення рівня шуму.

Тому ми знімаємо з себе всяку відповідальність по вищесказаному.! Використати якомога короткий витяжний канал.

! Використати витяжний канал з якомога найменшою кількістю поворотів (максимальний кут повороту: 90°).

! Уникати різких змін площі перерізу витяжного каналу.

! Використовувати канал з якомога гладенькою поверхнею.

! Матеріал витяжного каналу має відповідати нормативам.

Фільтруючий тип

Втягнуте повітря знежирюється та очищується та знову повертається в приміщення. Для того, щоб використовувати ковпак у цьому режимі, необхідно встановити додаткову систему фільтрів з активованим вугіллям.

Інсталяція

Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше 50см, у випадку електричних плит, та 65см, у випадку газових та комбінованих плит.

Необхідно приймати до уваги відстані, якщо вказуються в інструкції з інсталяції газової плити.

Під'єднання до електромережі

Напруга в електромережі має відповідати вказаним характеристикам на етикетці, яка знаходиться всередині витяжки.

Якщо в комплект входить вилка під'єднання в електромережу, то слід під'єднати витяжку до розетки, що відповідає існуючим нормам та знаходиться в доступному місці, що можна виконати й після інсталяції. Якщо ж вилка не входить в комплект (пряме під'єднання в електромережу), або розетка не знаходиться в доступному місці, також і після інсталяції, то слід вмонтувати належний двох-полюсний вимикач, який забезпечить повне відключення від мережі в умовах перенапруги III категорії, в повній відповідності з правилами інсталяції.

Увага! перед тим як знову підключити витяжку до електромережі і перевірити правильність роботи, завжди контролюйте щоб шнур мережі був змонтований вірно. Витяжний ковпак має спеціальний провід живлення; у випадку пошкодження проводу, замовте його у службі технічного обслуговування.

Інсталяція

В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні бути достатньо міцними, щоб витримати вагу витяжки.

Функціонування

Використовуйте інтенсивну швидкість у випадку особливо високої концентрації кухонних парів. Рекомендуємо включити витяжку за 5 хвилин до початку готування їжі і залишити його включеним на протязі 15 хвилин після закінчення готування їжі.

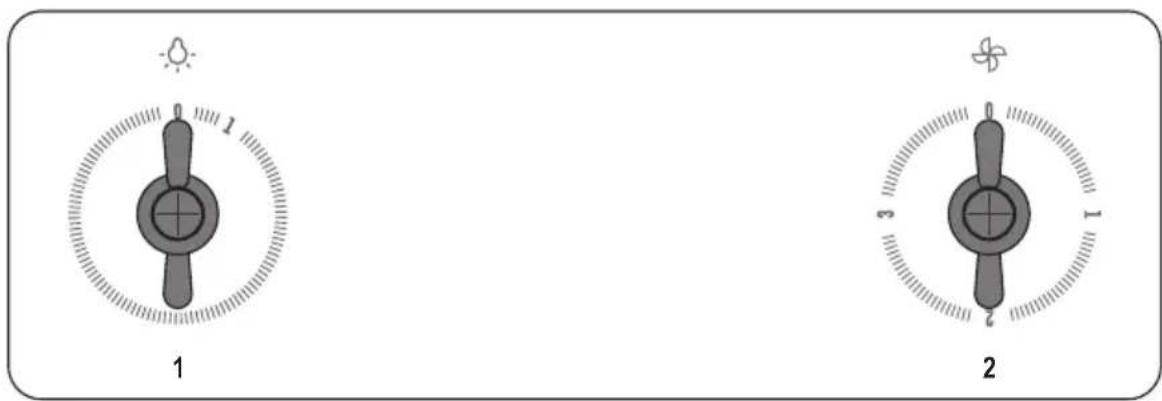

WHT68INI, WHT68INB

1 Увім./Вимк. світла

2 Увім./Вимк. двигун / Збільшення швидкості

Щоб вимкнути витяжку протягом роботи, поверніть регулятор у позицію «0».

Щоб перейти із вимкненого стану до роботи на першій швидкості, поверніть регулятор у позицію «1».

Повертаючи регулятор за годинниковою стрілкою в увімкненому стані, Ви збільшуєте швидкість роботи витяжки

Швидкість 1:1

Швидкість 2:2

Швидкість 3:3

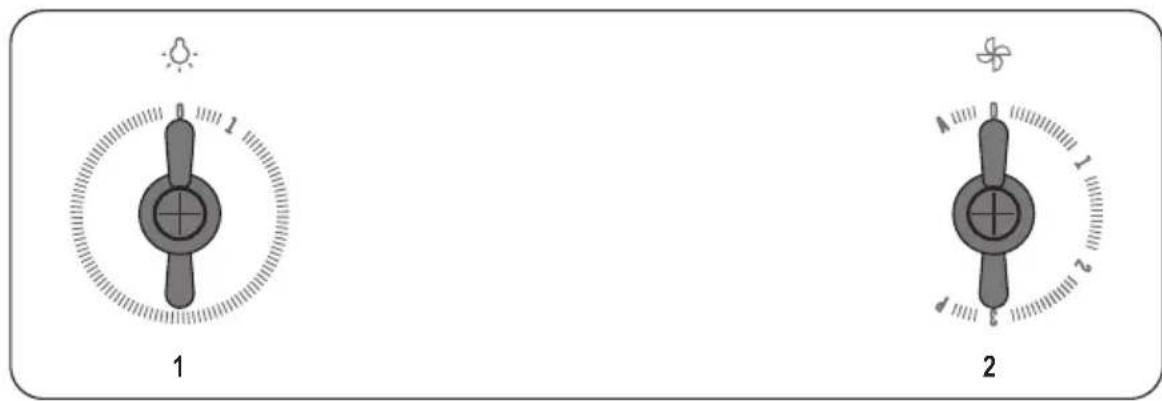

WHT68AINI, WHT68AINB

1. Механічне управління працює спільно з блоком електроніки - воно служить тільки в якості регулятора. За включення живлення двигуна відповідає блок електроніки.

2. Поворотом ручки регулятора за годинниковою стрілкою з положення 0 у положення 1 запускається двигун на

першій швидкості і залишається на ній до тих пір, поки положення не буде змінено вручну.

Поворотом регулятора у зворотному напрямку двигун повертається в попередній стан - 0 швидкість.

1. Поворотом ручки регулятора за годинниковою стрілкою з положення 1 в положення 2 двигун перемикається на другу швидкість і залишається на ній до тих пір, поки положення не буде змінено вручну.

Поворотом регулятора у зворотному напрямку двигун повертається в попередній стан - 1 швидкість.

1. Поворотом ручки регулятора за годинниковою стрілкою з положення 2 в положення 3 двигун перемикається на третю швидкість і залишається на ній до тих пір, поки положення не буде змінено вручну.

Поворотом регулятора у зворотному напрямку двигун повертається в попередній стан - 2-а швидкість.

1. Поворотом ручки регулятора за годинниковою стрілкою з положення 3 в положення Р двигун перемикається на четверту швидкість і залишається на ній протягом п'яти хвилин, якщо в цей час не буде переключено положення вручну. Через 5 хвилин двигун повертається на 3-ю швидкість.

Ручка регулятора в цьому положенні автоматично повертається - ручка автоматично повертається в положення 3.

Поворотом регулятора у зворотному напрямку двигун повертається в попередній стан - третя швидкість.

Під час роботи на 4-ій швидкості (BOOST функція) індикатор блимає білий кольором.

1. Поворотом регулятора проти годинникової стрілки, з положення 0 у положення А запускається функція автоматичної адаптації швидкості двигуна залежно від умов під витяжкою - Автомат.

Ручка регулятора в цьому положенні автоматично повертається - після закінчення ручка повертається в положення 0.

Під час роботи Автомату світиться білий індикатор.

Догляд

Увага! Перед будь-якою операцією чистки чи обслуговування, від'єднайте витяжку від електромережі, витягуючи вилку або відключаючи головний вимикач житла.

Чистка

Витяжка має чиститись часто і як зовні так і в середині (по крайній мірі з такою ж періодичністю які догляд за фільтрами для затримання жирів). Для чистки використовуйте спеціальну серветку, намочену нейтральним рідким миючим засобом.

Не використовуйте засоби що мають абразивні матеріали.

Увага: Не виконання правил чищення і заміни фільтрів може привести до ризику виникнення пожежі. Тому рекомендуємо дотримуватись приведених інструкцій. Знімається всяка відповідальність в зв'язку з можливими ушкодженнями двигуна і пожежами, що виникли внаслідок невірного ремонту або не виконання вищеописаних попереджень.

Фільтр затримки жирів

Затримує жирові сполучення, що виникають під час приготування їжі.

Повинен чиститися один раз в місяць (або коли система індикації переповнення фільтрів, якщо є у вашій моделі, вказує на дану необхідність), з використанням неагресивних миючих засобів вручну або в посудомиючій машині при низькій температурі і короткому циклі.

При митті в посудомиючій машині може мати місце деяке знебарвлення фільтру, проте його фільтруючі характеристики залишаються незмінними.

Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення фільтру.

Заміна Ламп

Відключити прилад від електромережі.

Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.

1. Зніміть галогенні лампи

2. Замініть лампочку. Використовуйте тільки внесок GU10 цибулини. Після заміни лампи необхідно очистити.

Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед тим як звертатися до центру технічної допомоги.
