RS 85 - Kabelloses Headset SENNHEISER - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Kopfhörer
Marke	SENNHEISER
Modell	RS 85
Abmessungen Sender	155 x 153 x 105 mm
Abmessungen Empfänger	150 x 80 x 200 mm
Gewicht Sender	ca. 186 g (inkl. Akkupack)
Gewicht Empfänger	ca. 160 g (inkl. Akkupack)
Stromversorgung Sender	12 V DC über Netzteil, Verbrauch ca. 1 VA
Stromversorgung Empfänger	2,4 V über Akkupack BA 151, Betriebszeit ca. 3,5 h
Modulation	FM Stereo
HF-Ausgangsleistung	typ. bis zu 10 mW (0,75 mW bei 925 MHz)
Signal-Rausch-Verhältnis	typ. > 85 dBA
Max. Schalldruckpegel	101 dB
Gesamtklirrfaktor	< 0,5 % (bei 1 kHz / Nennauslenkung)
Übertragungsfrequenzband	Siehe Angabe unter der Basis des Senders
Audioanschluss	3,5 mm Stereoklinke / 6,3 mm mit Cinch-Adapter
Ladefach	1 für Akkupack BA 151
Hauptfunktionen	Automatische Einschaltung, automatische Sendersuche und -abstimmung, Kanalauswahl, Geräuschunterdrückungssystem HiDyn plus™
Pflege und Reinigung	Verwenden Sie ein weiches Tuch oder ein Wildledertuch; niemals aggressive Reinigungsmittel verwenden
Sicherheit	Gerät nicht öffnen; nur Original-Sennheiser-Zubehör verwenden; Achtung: Hohe Lautstärke kann das Gehör schädigen
Ersatzteile und Zubehör	Ersatz-Akkupack BA 151, Ladegerät L 151-2, zusätzliche Kopfhörer HDR 85
Zertifizierungen	Entspricht CE- und R&TTE-Normen

Häufig gestellte Fragen - RS 85 SENNHEISER

Warum muss ich den Akkupack vor der ersten Verwendung 24 Stunden lang laden?

Die Erstladung von 24 Stunden aktiviert die Akkuzellen vollständig und optimiert die Kapazität. Nach dieser ersten Ladung beträgt die normale Ladezeit 14 Stunden.

Wie lange hält der Kopfhörer nach einer vollständigen Ladung?

Ein vollständig geladener Akkupack BA 151 bietet eine Betriebsdauer von ca. 3,5 Stunden.

Kann ich mehrere Kopfhörer mit einem Sender verwenden?

Ja, Sie können mehrere zusätzliche HDR 85-Kopfhörer mit demselben Sender verwenden, sofern sie im gleichen Frequenzbereich arbeiten.

Wie wechsle ich den Übertragungskanal bei Störungen?

Drücken Sie die Taste CHANNEL am Sender, bis die gewünschte LED leuchtet: LED 1 für Kanal 1, LED 2 für Kanal 2, beide LEDs für Kanal 3 (außer Variante 863 MHz). Am Kopfhörer verwenden Sie die Taste TUNE, um sich auf den neuen Kanal abzustimmen.

Wie groß ist die maximale Reichweite des Kopfhörers?

Die Reichweite hängt von der Umgebung ab. Sie können sich frei in Ihrem Haus und Garten bewegen und dabei hochwertigen Empfang genießen, ohne Sichtkontakt zum Sender zu benötigen.

Wie pflege ich den Kopfhörer und den Sender?

Verwenden Sie ein weiches Tuch oder ein Wildledertuch zur Reinigung. Verwenden Sie niemals aggressive Reinigungsmittel. Schützen Sie die Möbeloberfläche unter dem Sender vor Gummispuren.

Kann ich den Kopfhörer mit einer Mono-Audioquelle verwenden?

Ja, für den Anschluss an eine Monoquelle verwenden Sie einen Mono-Klinkenstecker, der bei Ihrem Fachhändler erhältlich ist.

Was tun, wenn der Ton verzerrt ist oder ich Störungen höre?

Dies kann auf einen entladenen Akku hinweisen. Laden Sie den Akkupack. Überprüfen Sie auch die Position des Senders (vermeiden Sie Metallgegenstände) und versuchen Sie, den Kanal zu wechseln.

Wie schalte ich den Kopfhörer in den Standby-Modus?

Setzen Sie den Kopfhörer auf die Ladestation des Senders: Er schaltet sich automatisch aus und beginnt mit dem Laden. Der Sender wechselt nach 3 Minuten ohne Audiosignal in den Standby-Modus.

Wo finde ich Ersatzzubehör?

Original-Sennheiser-Zubehör wie der Akkupack BA 151, das Ladegerät L 151-2 oder die Kopfhörer HDR 85 sind bei Ihrem Fachhändler erhältlich.

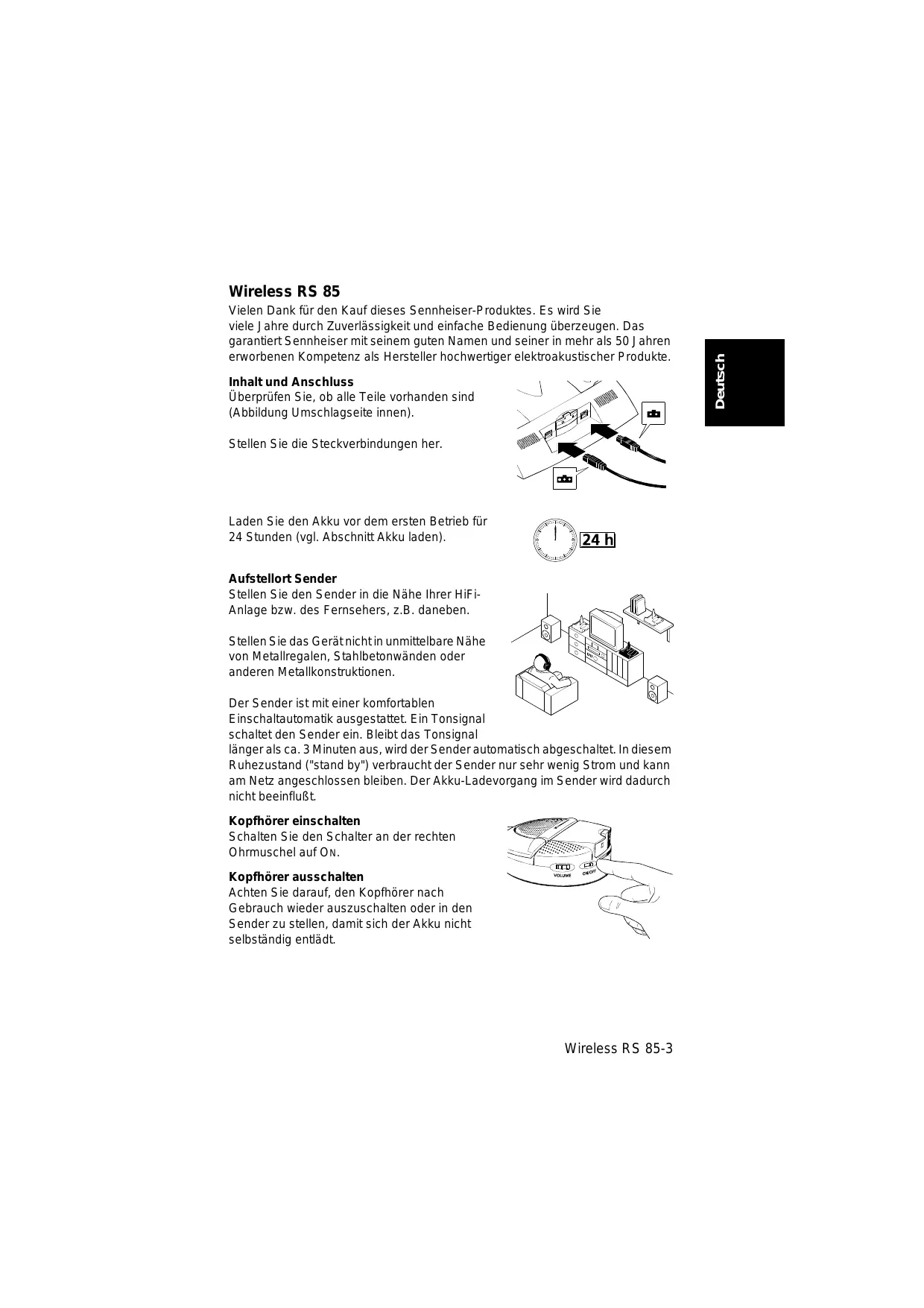

BEDIENUNGSANLEITUNG RS 85 SENNHEISER

Gebrauchsanleitung 3

Vielen Dank für den Kauf dieses Sennheiser-Produktes. Es wird Sie viele Jahre durch Zuverlässigkeit und einfache Bedienung überzeugen. Das garantiert Sennheiser mit seinem guten Namen und seiner in mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elektroakustischer Produkte.

Inhalt und Anschluss

Überprüfen Sie, ob alle Teile vorhanden sind (Abbildung Umschlagseite innen).

Stellen Sie die Steckverbindungen her.

Laden Sie den Akku vor dem ersten Betrieb für 24 Stunden (vgl. Abschnitt Akku laden).

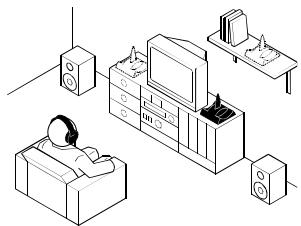

Aufstellort Sender

Stellen Sie den Sender in die Nähe Ihrer HiFi-Anlage bzw. des Fernsehers, z.B. daneben.

Stellen Sie das Gerät nicht in unmittelbare Nähe von Metallregalen, Stahlbetonwänden oder anderen Metallkonstruktionen.

Der Sender ist mit einer komfortablen Einschaltautomatik ausgestattet. Ein Tonsignal schaltet den Sender ein. Bleibt das Tonsignal

länger als ca. 3 Minuten aus, wird der Sender automatisch abgeschaltet. In diesem Ruhezustand ("stand by") verbraucht der Sender nur sehr wenig Strom und kann am Netz angeschlossen bleiben. Der Akku-Ladevorgang im Sender wird dadurch nicht beeinflußt.

Kopfhörer einschalten

Schalten Sie den Schalter an der rechten Ohrmuschel auf ON.

Kopfhörer ausschalten

Achten Sie darauf, den Kopfhörer nach Gebrauch wieder auszuschalten oder in den Sender zu stellen, damit sich der Akku nicht selbständig entlädt.

Stellen Sie Ihre Tonquelle auf einen Wert ein, der ungefähr Zimmerlautstärke entspricht. Bei einigen Geräten können Sie die Lautstärke für den Kopfhörerausgang separat regeln.

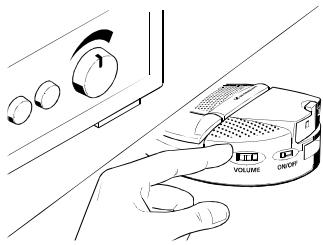

Die Lautstärke am Kopfhörer stellen Sie mit dem Regler VOLUME an der rechten Ohrmuschel ein.

Der Sender muß eingeschaltet sein (siehe Abschnitt Aufstellort Sender). Nachdem Sie den Kopfhörer eingeschaltet haben, startet automatisch der Sendersuchlauf. Betätigen Sie den Taster TUNE an der Ohrmuschel so oft, bis Sie einen klaren Ton empfangen. Nach einem Wechsel des Kanals am Sender muß der Sendersuchlauf erneut durch den Taster gestartet werden.

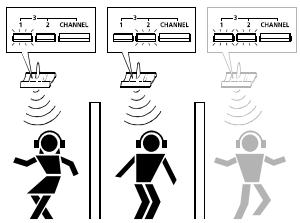

Sie können Empfangsstörungen, die beim gleichzeitigen Betrieb mehrerer Sender entstehen, vermeiden, indem Sie den Sendekanal ändern. Ihnen stehen verschiedene Kanäle zur Verfügung. Drücken Sie dazu die Taste CHANNEL so oft, bis die gewünschte LED-Kombination aufleuchtet.

Kanal 3 aktiv (nicht bei 863 MHz)

Hören überall im Haus

Sender und Kopfhörer müssen sich nicht im gleichen Raum befinden, so können Sie sich frei in Haus und Garten bewegen. Sie können mehrere Kopfhörer gleichzeitig mit einem Sender betreiben.

Zusätzliche Kopfhörer sind im Fachhandel unter der Bezeichnung HDR 85 erhältlich. Bitte achten Sie darauf, einen Hörer des gleichen

Frequenzbereiches zu wählen (vgl. Typenschild unter dem Sender).

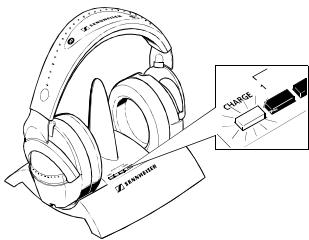

Stellen Sie den Kopfhörer zum Laden des Akkus so in den Sender, daß Sie den Sennheiser Schriftzug lesen können. Achten Sie darauf, daß die rote LED am Sender leuchtet.

Bewahren Sie den Kopfhörer immer im Sender auf, so erreichen Sie den besten Ladezustand. Der Kopfhörer schaltet sich beim Laden automatisch aus.

Z-axis CHANGE

Wechselakku BA 151

Wenn der Kopfhörer während des Gebrauchs anfängt, stark zu rauschen, ist es Zeit, den Akku wieder aufzuladen. Nach der Erstladung von 24 Stunden reichen 14 Stunden Ladezeit, um den Akku voll zu laden. Dann ist er für ca. 3,5 Stunden betriebsbereit. Stecken Sie den leeren Akku in den Ladeschacht hinten am Sender, während Sie mit dem anderen Akku weiterhören.

Sie können zusätzliche Wechselakkus BA 151 laden, wenn Sie ein Ladegerät L 151-2 verwenden. Dieses Zubehör ist im Fachhandel erhältlich.

Die Sennheiser-Akkus sind recyclingfähig. Bitte entsorgen Sie die Akkus umweltfreundlich über den Batteriecontainer oder den Fachhandel. Benutzen Sie den Akku bis das Gerät abschaltet, bevor Sie ihn entsorgen. Entsorgen Sie nur leere Akkus, um den Umweltschutz zu gewährleisten.

HiDyn plus™

Dieses Gerät ist mit HiDyn plus™ ausgestattet, dem Sennheiser Rauschunterdrückungssystem. Es reduziert lästige Störungen und Rauschen bei der Funkübertragung vom Sender zum Hörer.

Weitere Informationen

Bei diesem Gerät funktioniert die Tonübertragung ähnlich wie bei einem Radio. Die Radiowellen sind nach dem heutigen Stand der Wissenschaft nicht gesundheitsschädlich.

ACHTUNG: DER GEBRAUCH DES GERÄTES ÜBER LÄNGERE ZEIT BEI HOHER LAUTSTÄRKE KANN HÖRSCHÄDEN VERURSACHEN!

Das Gerät ist für den Betrieb mit Stereogeräten ausgelegt. Für den Einsatz mit Monogeräten benötigen Sie einen Monoklinkenstecker, der in jedem Fachgeschäft erhältlich ist.

Zur Reinigung verwenden Sie am besten nur ein weiches Tuch, ggf. ein leicht angefeuchtetes Fensterleder. Vermeiden Sie scharfe Reinigungsmittel.

Manche Lacke und Möbelpolituren können die Füße der Ladestation angreifen und so Flecken auf Ihren Möbeln verursachen. Stellen Sie den Sender auf eine rutschfeste Unterlage.

Was tun, wenn etwas nicht funktioniert...

Sind alle Stecker richtig eingesteckt?

Sind Kopfhörer und Tonquelle eingeschaltet und laut genug?

Wurde der Akku mindestens 20 Minuten geladen?

Gehen Sie näher an den Sender.

Wählen Sie einen anderen Kanal.

Passen Sie die Einstellung mit dem Taster TUNE an.

Sollte sich der Fehler nicht beheben lassen, wenden Sie sich bitte an Ihren Fachhändler.

Öffnen Sie das Gerät auf keinen Fall!

Verwenden Sie nur Original-Sennheiser Ersatzteile und Zubehörartikel. Die Verwendung von Komponenten anderer Hersteller (z.B. für Netzteil oder Akku) kann Schäden am Gerät verursachen und führt zu Garantieausschluß!

Zubehör

Für dieses Gerät ist folgendes Zubehör im Fachhandel erhältlich:

Wechselakku BA 151

Ladegerät L 151-2

Zweithörer HDR 85

Technische Daten

Modulationsverfahren FM Stereo

Sender

Stromversorgung 12 V DC über Steckernetzteil

Leistungsaufnahme ca. 1 VA

HF-Strahlungsleistung typisch bis 10 mW (0,75 mW bei 925 MHz)

Geräuschspannungsabstand typisch > 85 dBA

Frequenzbereich siehe Typenschild unter dem Sender

Kanäle 3 (2 bei 863 MHz)

Audio-Anschluß 3,5 mm / 6,3 mm Stereo-Klinkenstecker,

Cinch-Adapter mitgeliefert

Akku-Ladeschächte 1 Ladeschacht für Akku BA 151

Gewicht / Maße ca. 186 g inkl. Akku / ca. 155 x 153 x 105 mm

Empfänger

Max. Schalldruck 101 dB

Klirrfaktor < 0,5 % (bei 1 kHz Nennhub)

Stromversorgung 2,4 V durch BA 151 Akku

Stromaufnahme / Betriebszeit ca. 24,5 mA / ca. 3,5 Stunden mit 1 Akku

Gewicht / Maße ca. 160 g inkl. Akku / ca. 150 x 80 x 200 mm

Zulassung

Dieses Gerät ist wie folgt zugelassen und erfüllt die anwendbaren CE Normen und Vorschriften.

Type Approval

Saarbrücken, 24.07.00

Sazbrücken, 24.07.00

CETECOM ICT Services GmbH, Unterträglicher Straße 6-10, D-66117 Saarbrücken, Germany

R&TTE-Anforderungen

Wenn Sie dieses Produkt innerhalb des EG-Raums, aber außerhalb des Landes verwenden, in dem Sie das Produkt erworben haben, machen Sie sich bitte unbedingt mit den Zulassungsbedingungen des entsprechenden Landes vertraut. Zusätzlich sollten Sie sich informieren, ob das Gerät in dem jeweiligen Land von der Zulassungsstelle genehmigt werden muß.

R&TTE Requirements
