BEDIENUNGSANLEITUNG TORONTO BT400 BLAUPUNKT

28.04.2009 12:51:12 Uhr

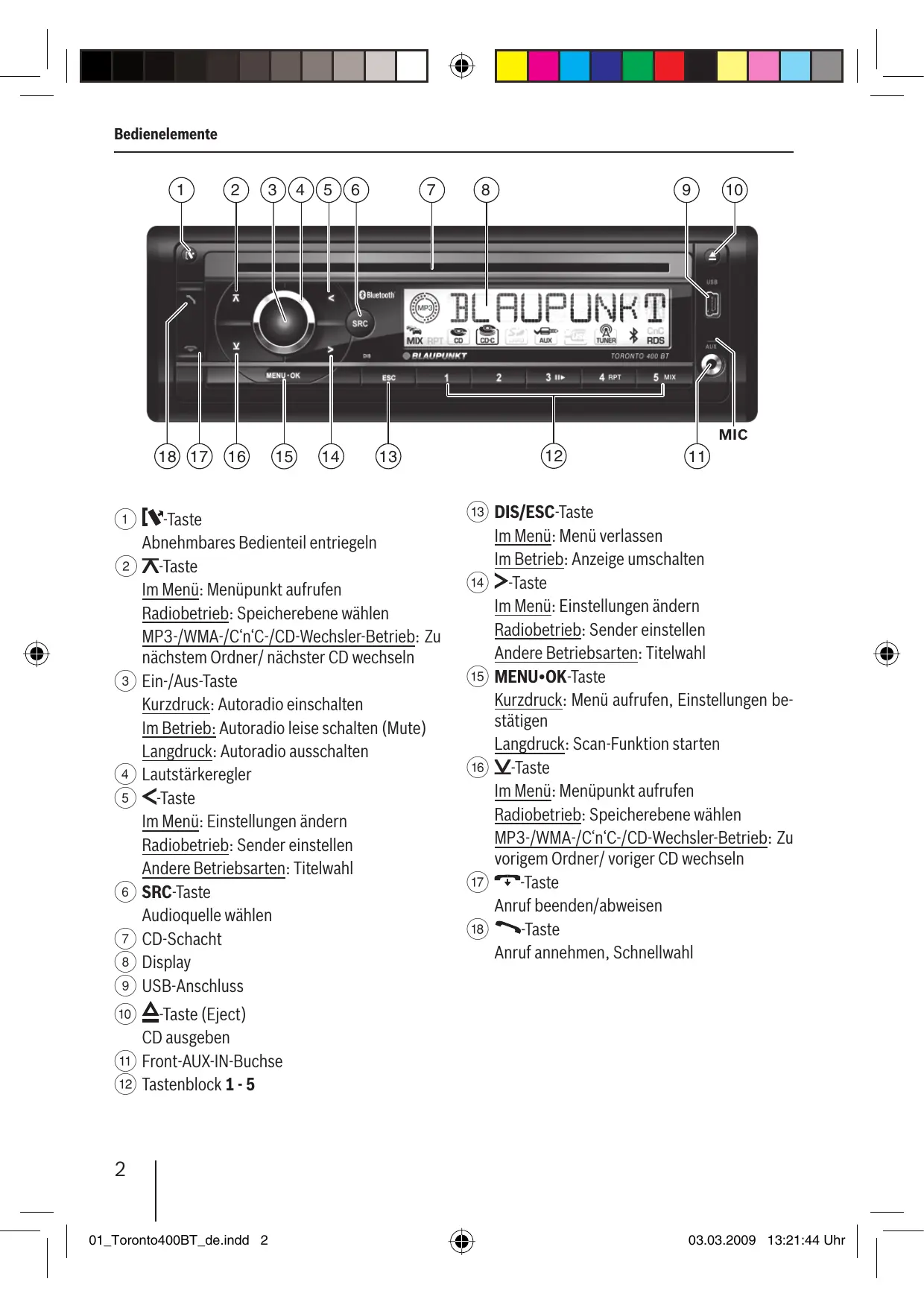

-Taste Abnehmbares Bedienteil entriegeln -Taste Im Menü: Menüpunkt aufrufen Radiobetrieb: Speicherebene wählen MP3-/WMA-/C‘n‘C-/CD-Wechsler-Betrieb: Zu nächstem Ordner/ nächster CD wechseln Ein-/Aus-Taste Kurzdruck: Autoradio einschalten Im Betrieb: Autoradio leise schalten (Mute) Langdruck: Autoradio ausschalten Lautstärkeregler -Taste Im Menü: Einstellungen ändern Radiobetrieb: Sender einstellen Andere Betriebsarten: Titelwahl SRC-Taste Audioquelle wählen CD-Schacht Display USB-Anschluss

= DIS/ESC-Taste Im Menü: Menü verlassen Im Betrieb: Anzeige umschalten > -Taste Im Menü: Einstellungen ändern Radiobetrieb: Sender einstellen Andere Betriebsarten: Titelwahl ? MENU•OK-Taste Kurzdruck: Menü aufrufen, Einstellungen bestätigen Langdruck: Scan-Funktion starten @ -Taste Im Menü: Menüpunkt aufrufen Radiobetrieb: Speicherebene wählen MP3-/WMA-/C‘n‘C-/CD-Wechsler-Betrieb: Zu vorigem Ordner/ voriger CD wechseln -Taste A Anruf beenden/abweisen B -Taste Anruf annehmen, Schnellwahl

-Taste (Eject) CD ausgeben ; Front-AUX-IN-Buchse < Tastenblock 1 - 5

01_Toronto400BT_de.indd 2

03.03.2009 13:21:44 Uhr

Sicherheitshinweise 4 Verwendete Symbole 4 Verkehrssicherheit 4 Allgemeine Sicherheitshinweise 4 Konformitätserklärung 4 Reinigungshinweise 5 Entsorgungshinweise5 Lieferumfang5 Sonderzubehör(nicht im Lieferumfang) 5 In Betrieb nehmen 6 Bedienteil anbringen/abnehmen6 Tuner-Region einstellen 6 Ein-/Ausschalten 6 Lautstärke 7 Demo-Modus ein-/ausschalten 7 Versionsnummern anzeigen 7 Verkehrsfunk 7 Radiobetrieb 8 RDS 8 In den Radiobetrieb wechseln 8 Speicherebene wählen 8 Sender einstellen 8 Sender speichern/Gespeicherten Sender aufrufen 9 Sender anspielen 9 Sender automatisch speichern (Travelstore) 9 PTY 9 Anzeige einstellen 10 CD-/MP3-/WMA-/C‘n‘C-/ CD-Wechsler-Betrieb 10 Grundlegende Informationen 10 In den CD-/MP3-/WMA/C‘n‘C-/ CD-Wechsler-Betrieb wechseln 11 CD einlegen 12 CD entnehmen 12 USB-Datenträger anschließen/entfernen ...12 Titel wählen 12 Ordner/CD wählen (nur im MP3-/WMA-/ C‘n‘C- bzw. CD-Wechsler-Betrieb) 12 Schneller Suchlauf 13 Wiedergabe unterbrechen 13

Playlist-Modus (nur im MP3-/WMA-Betrieb) 13 Alle Titel anspielen13 Titel in zufälliger Reihenfolge abspielen13 Einzelne Titel bzw. CDs oder Verzeichnisse wiederholt abspielen 14 Anzeige einstellen 14

Bluetooth® 14 Bluetooth®-Menü15 Gerät koppeln und verbinden 15 Telefonfunktionen 16 Bluetooth®-Streaming-Betrieb 17 Weitere Funktionen im Bluetooth®-Menü ....18 Externe Audioquellen19 Front-AUX-IN-Buchse 19 Rückseitiger AUX-Eingang 19 Klangeinstellungen 20 Audiomenü aufrufen und verlassen 20 Einstellung im Audiomenü vornehmen 20 Erweitertes Audiomenü aufrufen und verlassen 21 Einstellung im erweiterten Audiomenü vornehmen 21 Benutzereinstellungen 22 Benutzermenü aufrufen und verlassen 22 Einstellung im Benutzermenü vornehmen 22 Werkseinstellungen 25 Nützliche Informationen26 Gewährleistung 26 Service 26 Technische Daten 26 Einbauanleitung 381

01_Toronto400BT_de.indd 3

03.03.2009 13:21:45 Uhr

Sicherheitshinweise Das Autoradio wurde entsprechend dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Trotzdem können Gefahren entstehen, wenn Sie die Sicherheitshinweise in dieser Anleitung nicht beachten. Diese Anleitung enthält wichtige Informationen, um das Autoradio einfach und sicher einzubauen und zu bedienen. • Lesen Sie diese Anleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen. • Bewahren Sie die Anleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist. • Geben Sie das Autoradio an Dritte stets zusammen mit dieser Anleitung weiter. Beachten Sie außerdem die Anleitungen der Geräte, die Sie im Zusammenhang mit diesem Autoradio verwenden.

Verwendete Symbole In dieser Anleitung werden folgende Symbole verwendet: GEFAHR! Warnt vor Verletzungen VORSICHT! Warnt vor Beschädigung des CD-Laufwerks

• Entnehmen oder bringen Sie das Bedienteil nur bei stehendem Fahrzeug an. • Hören Sie stets in mäßiger Lautstärke, um Ihr Gehör zu schützen und um akustische Warnsignale (z. B. der Polizei) hören zu können. In Stummschaltungspausen (z. B. beim Wechsel der Audioquelle) ist das Verändern der Lautstärke nicht hörbar. Erhöhen Sie die Lautstärke nicht während dieser Stummschaltungspause.

Allgemeine Sicherheitshinweise Beachten Sie folgende Hinweise, um sich selbst vor Verletzungen zu schützen: • Verändern oder öffnen Sie das Gerät nicht. Im Gerät befindet sich ein Class-1-Laser, der Ihre Augen verletzen kann. • Erhöhen Sie die Lautstärke nicht während Stummschaltungspausen, z. B. beim Wechsel der Audioquelle. Das Verändern der Lautstärke ist während der Stummschaltung nicht hörbar. Bestimmungsgemäßer Gebrauch Dieses Autoradio ist für den Einbau und Betrieb in einem Fahrzeug mit 12-V-Bordnetzspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Beachten Sie die Leistungsgrenzen in den Technischen Daten. Lassen Sie Reparaturen und ggf. den Einbau von einem Fachmann durchführen.

• Kennzeichnet eine Aufzählung

Einbauhinweise Sie dürfen das Autoradio nur dann einbauen, wenn Sie Erfahrung mit dem Einbau von Autoradios haben und Ihnen die Elektrik des Fahrzeugs vertraut ist. Beachten Sie dazu die Einbauanleitung am Ende dieser Anleitung.

Konformitätserklärung

Beachten Sie folgende Hinweise zur Verkehrssicherheit: • Benutzen Sie Ihr Gerät so, dass Sie Ihr Fahrzeug immer sicher steuern können. Im Zweifelsfall halten Sie an geeigneter Stelle an und bedienen Ihr Gerät bei stehendem Fahrzeug.

Hiermit erklärt die Blaupunkt GmbH, dass sich das Autoradio Toronto 400 BT in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befinden.

Das CE-Kennzeichen bestätigt die Einhaltung der EU-Richtlinien. W Kennzeichnet einen Handlungsschritt

01_Toronto400BT_de.indd 4

03.03.2009 13:21:45 Uhr

Reinigungshinweise Löse-, Reinigungs- und Scheuermittel sowie Cockpit-Spray und Kunststoff-Pflegemittel können Stoffe enthalten, welche die Oberfläche des Autoradios angreifen. • Verwenden Sie zur Reinigung des Autoradios nur ein trockenes oder leicht feuchtes Tuch. • Reinigen Sie bei Bedarf die Kontakte des Bedienteils mit einem weichen, mit Reinigungsalkohol getränkten Tuch.

Entsorgungshinweise Entsorgen Sie Ihr Altgerät nicht in den Hausmüll! Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabe- und Sammelsysteme.

Sonderzubehör (nicht im Lieferumfang) Informieren Sie sich bei Ihrem Blaupunkt-Fachhändler oder im Internet unter www.blaupunkt. com über Sonderzubehör, zum Beispiel: • Die Lenkrad- oder Handfernbedienung von Blaupunkt für sichere und komfortable Bedienung der Grundfunktionen (Ein-/Ausschalten mit der Fernbedienung nicht möglich) • Die C‘n‘C-fähigen Interfaces von Blaupunkt (C‘n‘C = Command and Control) für den Anschluss von zusätzlichen Datenträgern und Geräten (z. B. über das iPod®/USB-Interface) • Blaupunkt-CD-Wechsler • Blaupunkt- oder Velocity-Verstärker (Amplifier)

DEUTSCH Reinigungshinweise | Entsorgungshinweise | Lieferumfang

Lieferumfang Im Lieferumfang enthalten sind: 1 Autoradio 1 Bedienungs-/Einbauanleitung 1 Etui für das Bedienteil 1 Halterahmen 1 Kleinteileset 2 Demontagewerkzeuge 1 USB-Anschlussleitung Hinweis: Wir empfehlen die Verwendung von original Blaupunkt-Zubehör (www.blaupunkt.com).

01_Toronto400BT_de.indd 5

03.03.2009 13:21:45 Uhr

Tuner-Region einstellen

In Betrieb nehmen Bedienteil anbringen/abnehmen Ihr Autoradio ist zum Schutz gegen Diebstahl mit einem abnehmbaren Bedienteil (Release-Panel) ausgestattet. Bei Auslieferung befindet sich das Bedienteil im mitgelieferten Etui. Um das Radio nach dem Einbau in Betrieb zu nehmen, müssen Sie zunächst das Bedienteil anbringen (siehe Abschnitt „Bedienteil anbringen“ in diesem Kapitel). Nehmen Sie das Bedienteil bei jedem Verlassen des Fahrzeugs mit. Ohne dieses Bedienteil ist das Autoradio für einen Dieb wertlos. Vorsicht Beschädigung des Bedienteils Lassen Sie das Bedienteil nicht fallen. Transportieren Sie das Bedienteil so, dass es vor Stößen geschützt ist und die Kontakte nicht verschmutzen können. Setzen Sie das Bedienteil nicht direktem Sonnenlicht oder anderen Wärmequellen aus. Vermeiden Sie eine direkte Berührung der Kontakte des Bedienteils mit der Haut. Bedienteil anbringen W Schieben Sie das Bedienteil in die Halterung am rechten Gehäuserand. W Drücken Sie das Bedienteil vorsichtig in die linke Halterung, bis es einrastet. Bedienteil abnehmen W Drücken Sie die Taste teil zu entriegeln.

Die linke Seite des Bedienteils löst sich aus dem Gerät und wird durch eine Raste gegen Herausfallen gesichert. W Fassen Sie das Bedienteil an der linken Seite an und ziehen Sie es über den Wiederstand der Raste gerade aus der Halterung heraus. Hinweis: Das Autoradio schaltet sich automatisch aus, sobald das Bedienteil abgenommen wird.

Dieses Autoradio ist für den Betrieb in verschiedenen Regionen mit unterschiedlichen Frequenzbereichen und Sendertechnologien ausgelegt. Werksseitig ist die Tuner-Region „EUROPE“ (Europa) eingestellt. Zur Verfügung stehen außerdem die Tuner-Regionen „USA“, „THAI“ (Thailand) und „S AMERICA“ (Südamerika). Betreiben Sie das Autoradio außerhalb von Europa, müssen Sie ggf. erst eine geeignete Tuner-Region einstellen: W Schalten Sie ggf. erst das Autoradio aus. W Halten Sie gleichzeitig die Tasten MENU•OK ? und 4 < gedrückt und drücken Sie die Ein-/Aus-Taste 3. Das Autoradio wird eingeschaltet. Im Display erscheint die aktuell eingestellte Tuner-Region. W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Tuner-Region angezeigt wird. W Drücken Sie die Taste MENU•OK ?.

Ein-/Ausschalten Ein-/Ausschalten mit der Ein-/Aus-Taste W Zum Einschalten drücken Sie die Ein-/AusTaste 3. Das Autoradio schaltet ein. W Zum Ausschalten halten Sie die Ein-/Aus-Taste 3 länger als 2 Sekunden gedrückt. Das Autoradio schaltet aus. Hinweis: Schalten Sie das Autoradio bei ausgeschalteter Fahrzeugzündung ein, schaltet es sich automatisch nach 1 Stunde aus, um die Fahrzeugbatterie zu schonen. Aus-/Einschalten über die Fahrzeugzündung Wenn das Autoradio, wie in der Einbauanleitung dargestellt, mit der Fahrzeugzündung verbunden ist und es nicht mit der Ein-/Aus-Taste 3 ausgeschaltet wurde, wird es mit der Zündung aus- bzw. eingeschaltet.

01_Toronto400BT_de.indd 6

03.03.2009 13:21:46 Uhr

Lautstärke Lautstärke einstellen Die Lautstärke ist in Schritten von 0 (aus) bis 50 (maximal) einstellbar. W Drehen Sie den Lautstärkeregler 4, um die Lautstärke zu verändern. Hinweis: Ist ein Telefon oder Navigationssystem wie in der Einbauanleitung beschrieben mit dem Autoradio verbunden, wird das Autoradio bei einem Telefongespräch bzw. einer Navigationsdurchsage stummgeschaltet, damit Sie die Wiedergabe des Telefons bzw. Navigationssystems ungestört hören können. Im Display erscheint während der Stummschaltung „TELEPHONE“. Autoradio leise schalten (Mute) Sie können die Lautstärke schnell auf einen von Ihnen eingestellten Wert absenken. W Drücken Sie kurz die Ein-/Aus-Taste 3, um das Autoradio leise zu schalten bzw. um wieder die vorherige Lautstärke zu aktivieren. Im Display wird während der Leiseschaltung „MUTE“ angezeigt. Zum Einstellen der Mute-Lautstärke lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „MUTE LVL“.

Demo-Modus ein-/ausschalten Der Demo-Modus zeigt Ihnen die Funktionen des Autoradios als Laufschrift im Display. Sie können den Demo-Modus ein- bzw. ausschalten: W Schalten Sie ggf. erst das Autoradio aus. W Halten Sie gleichzeitig die Tasten MENU•OK ? und 2 < gedrückt und drücken Sie die Ein-/Aus-Taste 3. Das Autoradio wird eingeschaltet. Im Display wird kurz „DEMO MODE“ angezeigt, wenn Sie den Demo-Modus eingeschaltet haben. Durch Betätigen einer beliebigen Taste wird

der Demo-Modus unterbrochen und Sie können das Gerät bedienen.

Versionsnummern anzeigen

DEUTSCH In Betrieb nehmen | Verkehrsfunk

Sie können die Versionsnummern der verschiedenen Gerätekomponenten anzeigen lassen. W Schalten Sie ggf. erst das Autoradio aus. W Halten Sie gleichzeitig die Tasten MENU•OK ? und 1 < gedrückt und drücken Sie die Ein-/Aus-Taste 3. Das Autoradio wird eingeschaltet. Im Display erscheint die Versionsnummer der ersten Komponente. Das erste Zeichen kennzeichnet die Komponente: P = Prozessor, E = EPROM, A = Accordo, B = Bluetooth®. W Drücken Sie die Taste 5 / >, um die Versionsnummern der anderen Komponenten anzuzeigen. W Drücken Sie die Taste MENU•OK ?, um zur zuletzt gehörten Audioquelle zurückzukehren.

Verkehrsfunk In der Tuner-Region „EUROPE“ kann ein FM-Sender Verkehrsmeldungen durch ein RDS-Signal kennzeichnen. Wenn der Vorrang für Verkehrsmeldungen eingeschaltet ist, wird eine Verkehrsmeldung automatisch durchgestellt, auch wenn sich das Autoradio gerade nicht im Radiobetrieb befindet oder wenn ein Sender der Wellenbereiche MW oder LW eingestellt ist. Bei eingeschaltetem Vorrang wird im Display das Stau-Symbol ( ) angezeigt. Während einer durchgestellten Verkehrsdurchsage wird „TRAFFIC“ im Display angezeigt. Zum Ein- und Ausschalten des Vorrangs lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „TRAF“. Hinweise: • Die Lautstärke wird für die Dauer der durchgestellten Verkehrsdurchsage erhöht. Sie können die Minimallautstärke für

01_Toronto400BT_de.indd 7

03.03.2009 13:21:46 Uhr

Verkehrsfunk | Radiobetrieb

Verkehrsdurchsagen einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „TA VOLUME“). • Um eine durchgestellte Verkehrsdurchsage abzubrechen, drücken Sie die Taste DIS/ESC =.

Radiobetrieb RDS In der Tuner-Region „EUROPE“ strahlen viele FMSender neben ihrem Programm ein RDS-Signal (Radio Data System) aus, das die folgenden Zusatzfunktionen ermöglicht: • Der Sendername wird im Display angezeigt. • Das Autoradio erkennt Verkehrsdurchsagen und Nachrichtensendungen und kann sie in jeder Betriebsart (z. B. im CD-Betrieb) automatisch durchschalten. • Alternativfrequenz: Wenn RDS eingeschaltet ist, schaltet das Autoradio automatisch auf die am besten zu empfangende Frequenz des eingestellten Senders. • Regional (REG): Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf. Bei eingeschalteter REG-Funktion wechselt das Autoradio nur auf Alternativfrequenzen, auf denen dasselbe Regionalprogramm ausgestrahlt wird. Zum Ein- und Ausschalten der RDS- bzw. REGFunktion lesen Sie im Kapitel „Benutzereinstellungen“ den Abschnitt „Einstellung im Benutzermenü vornehmen“ (Menüpunkte „RDS“, „REG“).

In den Radiobetrieb wechseln W Drücken Sie die Taste SRC 6 so oft, bis „TUNER“ angezeigt wird: Die aktuelle Speicherebene erscheint einmal als Laufschrift im Display.

Speicherebene wählen Folgende Speicherebenen stehen Ihnen in den verschiedenen Tuner-Regionen zur Verfügung: Region

EUROPE Speicherebenen

FM1, FM2, FMT, MW, LW USA FM1, FM2, FMT, AM, AMT THAI FM1, FM2, FMT, AM S AMERICA FM1, FM2, FMT, AM, AMT W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Speicherebene angezeigt wird. Hinweis: Auf jeder Speicherebene können bis zu 5 Sender gespeichert werden.

Sender einstellen Sie haben verschiedene Möglichkeiten, einen Sender einzustellen: Sender manuell einstellen W Drücken Sie die Taste 5 / > ein- oder mehrmals kurz, um die Frequenz schrittweise zu ändern, bzw. lang, um die Frequenz schnell zu ändern. Hinweise: • Für die Tuner-Region „EUROPE“: Im Wellenbereich FM wird bei eingeschalteter RDS-Funktion automatisch der nächste Sender der Senderkette eingestellt. • Für die Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der aktuell gewählte Programmtyp angezeigt und kann geändert werden (siehe Kap. „PTY“). Sendersuchlauf starten W Drücken Sie die Taste 5 / > für ca. 2 Sekunden, um den Sendersuchlauf zu starten. Der nächste empfangbare Sender wird eingestellt.

01_Toronto400BT_de.indd 8

03.03.2009 13:21:46 Uhr

Hinweise: • Für die Tuner-Region „EUROPE“: Im Wellenbereich FM werden bei eingeschal) nur tetem Vorrang für Verkehrsfunk ( Verkehrsfunksender eingestellt. • Für die Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“: Im Wellenbereich FM wird bei eingeschalteter PTY-Funktion der nächste Sender mit dem aktuell gewählten Programmtyp eingestellt (siehe Kap. „PTY“). • Die Empfindlichkeit des Suchlaufs kann eingestellt werden (siehe Kapitel „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SENS“).

Sender speichern/Gespeicherten Sender aufrufen W Wählen Sie die gewünschte Speicherebene. W Stellen Sie ggf. den gewünschten Sender ein. W Drücken Sie die Stationstaste 1 -5 < für ca. 2 Sekunden, um den aktuellen Sender auf der Taste zu speichern. - bzw. W Drücken Sie die Stationstaste 1 - 5 < kurz, um den gespeicherten Sender aufzurufen.

Sender anspielen Mit der Scan-Funktion wird jeder empfangbare Sender des aktuellen Wellenbereichs angespielt. W Drücken Sie die Taste MENU•OK ? für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell eingestellten Sender weiter zu hören. Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Frequenz sowie Speicherebene bzw. der Sendername angezeigt. Hinweis: Für den Radiobetrieb kann die Anspielzeit pro Sender eingestellt werden (siehe Kap. „Be-

nutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SCAN TIME“).

Sender automatisch speichern (Travelstore)

DEUTSCH Radiobetrieb

Mit Travelstore können Sie die 5 stärksten Sender der Region automatisch suchen und auf einer Speicherebene speichern. Zuvor gespeicherte Sender dieser Speicherebene werden dabei gelöscht. In den Tuner-Regionen „EUROPE“ und „THAI“ können Sie mit Travelstore 5 FM-Sender auf der Speicherebene FMT speichern. In den Tuner-Regionen „USA“ und „S AMERICA“ können Sie außerdem 5 AM-Sender auf der Speicherebene AMT speichern. W Wählen Sie eine Speicherebene des gewünschten Wellenbereichs, z. B. FM1 oder AM. W Drücken Sie die Taste Sekunden.

Der Tuner beginnt mit dem automatischen Sendersuchlauf; im Display wird „FM TSTORE“ bzw. „AM TSTORE“ angezeigt. Wenn das Speichern beendet ist, wird der Sender auf Speicherplatz 1 der Ebene FMT bzw. AMT wiedergegeben. Hinweis: Für die Tuner-Region „EUROPE“: Bei eingeschaltetem Vorrang für Verkehrsfunk ( ) werden nur Verkehrsfunksender gespeichert.

PTY In den Tuner-Regionen „EUROPE“, „USA“ und „S AMERICA“ kann ein FM-Sender seinen aktuellen Programmtyp übermitteln, z. B. KULTUR, POP, JAZZ, ROCK, SPORT oder WISSEN. Mit der PTYFunktion können Sie so gezielt nach Sendungen eines bestimmten Programmtyps suchen, z. B. nach Rock- oder Sportsendungen. Beachten Sie, dass PTY nicht von allen Sendern unterstützt wird.

01_Toronto400BT_de.indd 9

03.03.2009 13:21:47 Uhr

Radiobetrieb | CD-/MP3-/WMA/C‘n‘C-/CD-Wechsler-Betrieb

Hinweis: Um die PTY-Funktion zu nutzen, müssen Sie sie gesondert im Menü einschalten (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „PTY“). Programmtyp wählen Hinweis: In der Tuner-Region „EUROPE“ können Sie die Sprache, in der die Programmtypen angezeigt werden, einstellen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „PTY LANG“). W Drücken Sie die Taste

Der aktuelle ausgewählte Programmtyp wird kurz angezeigt und Sie können einen anderen Programmtyp auswählen. W Drücken Sie ggf. die Taste 5 / > so oft, bis der gewünschte Programmtyp ausgewählt ist. Sender suchen W Drücken Sie die Taste Sekunden.

späteren Zeitpunkt den gewünschten Programm-Typ ausstrahlt, wechselt das Autoradio automatisch vom aktuellen Sender bzw. von der aktuellen Audioquelle (z. B. CD) zu dem Sender mit dem gewünschten Programm-Typ. Beachten Sie, dass diese Funktion nicht von allen Sendern unterstützt wird.

Anzeige einstellen W Drücken Sie die Taste DIS/ESC =, um zwischen diesen beiden Anzeigen zu wechseln: Anzeige

Bedeutung Sendername ABCDEF bzw. bzw. FM1 102.90 Speicherebene/Frequenz FM1 11:32 Speicherebene/Uhrzeit

CD-/MP3-/WMA-/C‘n‘C-/CDWechsler-Betrieb Grundlegende Informationen

Sobald der Suchlauf beginnt, erscheint kurz „SEARCH“ im Display. Danach wird der aktuelle Programmtyp angezeigt. Sobald ein Sender gefunden wird, erscheint kurz „PTY FOUND“. Solange der Programmtyp des eingestellten Senders mit dem aktuell gewählten Programmtyp übereinstimmt, werden im Display abwechselnd der Programmtyp und der Sendername bzw. die Frequenz angezeigt. Hinweise: • Wird kein Sender mit dem ausgewählten Programmtyp gefunden, wird kurz „NO PTY“ angezeigt und ein Beep ertönt. Der zuletzt gespielte Sender wird wieder eingestellt. • Wenn der eingestellte oder ein anderer Sender aus der Senderkette zu einem

CD-/MP3-/WMA-Betrieb Sie können mit diesem Autoradio Audio-CDs (CDDA) und CD-R/RWs mit Audio-, MP3- oder WMA-Dateien sowie MP3- oder WMA-Dateien auf USB-Datenträgern abspielen. Zerstörungsgefahr des CD-Laufwerks! Unrund konturierte CDs (Shape-CDs) und CDs mit 8 cm Durchmesser (Mini-CDs) dürfen nicht verwendet werden. Für Beschädigungen des CD-Laufwerks durch ungeeignete CDs wird keine Haftung übernommen. Hinweise: • Für eine einwandfreie Funktion verwenden Sie nur CDs mit dem Compact-Disc-Logo. • Blaupunkt kann nicht die einwandfreie Funktion von kopiergeschützten CDs sowie aller auf dem Markt erhältlichen CD-Rohlinge und USB-Datenträger garantieren.

01_Toronto400BT_de.indd 10

03.03.2009 13:21:47 Uhr

Beachten Sie beim Vorbereiten eines MP3-/WMADatenträgers die folgenden Angaben: • Benennung von Titeln und Verzeichnissen: – Max. 16 Zeichen (CD) bzw. 24 Zeichen (USB) inkl. der Dateiendung „.mp3“ bzw. „.wma“ (bei mehr Zeichen verringert sich die Anzahl der vom Autoradio erkennbaren Titel und Ordner) – Keine Umlaute oder Sonderzeichen • CD-Formate: Audio-CD (CDDA), CD-R/RW, Ø: 12 cm • CD-Datenformate: ISO 9669 Level 1 und 2, Joliet • CD-Brenngeschwindigkeit: Max. 16-fach (empfohlen) • USB-Format/-Dateisystem: Mass Storage Device (Massenspeicher)/FAT32 • Dateiendung von Audiodateien: – .MP3 für MP3-Dateien – .WMA für WMA-Dateien • WMA-Dateien nur ohne Digital Rights Management (DRM) und erstellt mit Windows Media Player ab Version 8 • MP3-ID3-Tags: Version 1 und 2 • Bitrate für die Erzeugung von Audiodateien: – MP3: 32 bis 320 kbps – WMA: 32 bis 192 kbps • In Abhängigkeit der Datenstruktur auf dem USB Medium können maximal bis zu 20 000 Einträge verwaltet werden. C‘n‘C-Betrieb Die C'n'C-Schnittstelle von Blaupunkt (C'n'C = Command and Control) ermöglicht Ihnen eine noch komfortablere Steuerung von Geräten und Datenträgern, die über ein C'n'C-fähiges Blaupunkt-Interface an das Autoradio angeschlossen sind. Bevor Sie ein C'n'C-fähiges Blaupunkt-Interface anschließen, überprüfen Sie den Modus des rückseitigen AUX-Eingangs. Lesen Sie dazu den Abschnitt „Rückseitiger AUX-Eingang“ im Kapitel „Externe Audioquellen“.

CD-Wechsler-Betrieb Sie können an das Autoradio folgende CD-Wechsler anschließen: • Blaupunkt CDC A03 • Blaupunkt CDC A08 • Blaupunkt IDC A09 Informationen über den Umgang mit CDs, das Einlegen von CDs und zur Handhabung des CDWechslers finden Sie in der Bedienungsanleitung Ihres CD-Wechslers. Bevor Sie einen CD-Wechsler anschließen, überprüfen Sie den Modus des rückseitigen AUX-Eingangs. Lesen Sie dazu den Abschnitt „Rückseitiger AUX-Eingang“ im Kapitel „Externe Audioquellen“.

DEUTSCH CD-/MP3-/WMA/C‘n‘C-/CD-Wechsler-Betrieb

In den CD-/MP3-/WMA/C‘n‘C-/CDWechsler-Betrieb wechseln W Drücken Sie die Taste SRC 6 so oft, bis die gewünschte Audioquelle angezeigt wird: • „CD“: Eingelegte CD. • „MP3“: Eingelegte CD, die bereits als MP3CD erkannt ist. • „USB“: Angeschlossener USB-Datenträger. • Name des über C‘n‘C angeschlossenen Gerätes • „CDC / AUX“: Angeschlossener CD-Wechsler (wenn keine andere externe Audioquelle angeschlossen ist). Hinweise: • Die jeweilige Audioquelle kann nur ausgewählt werden, wenn eine entsprechende CD eingelegt ist bzw. ein entsprechendes Gerät (z. B. ein USB-Datenträger oder ein CD-Wechsler) angeschlossen ist. • Falls das Autoradio die Daten eines angeschlossenen Gerätes oder Datenträgers vor der Wiedergabe erst lesen muss, erscheint solange „READING“ im Display. Dies kann bei großen Datenmengen bis zu 1 Minute dauern. Falls Gerät oder Datenträger fehlerhaft sind oder die übertragenen Daten nicht wiedergegeben werden können, wird eine

01_Toronto400BT_de.indd 11

09.03.2009 13:34:51 Uhr

CD-/MP3-/WMA/C‘n‘C-/CD-Wechsler-Betrieb

entsprechende Meldung im Display angezeigt (z. B. „ERROR“ oder „USB ERROR“). • Erfasst der angeschlossene CD-Wechsler zunächst die eingelegten CDs (z. B. nach einer Unterbrechung der Stromversorgung oder nach einem Magazinwechsel), wird solange „MAG SCAN“ angezeigt. Falls der CD-Wechsler keine CDs oder kein Magazin enthält, wird „NO DISC“ angezeigt.

CD einlegen Hinweis: Der automatische Einzug der CD darf nicht behindert oder unterstützt werden. W Schieben Sie die CD mit der bedruckten Seite nach oben in den CD-Schacht 7, bis ein Widerstand spürbar wird. Die CD wird automatisch eingezogen und ihre Daten werden überprüft (im Display wird solange „READING“ angezeigt). Danach beginnt die Wiedergabe im CD- bzw. MP3-Betrieb. Im Display wird bei eingelegter CD das CD-Symbol angezeigt. Hinweis: Kann die eingelegte CD nicht wiedergegeben werden, wird kurz „CD ERROR“ angezeigt und die CD wird nach ca. 2 Sekunden automatisch ausgeschoben.

CD entnehmen Hinweise: • Eine ausgeschobene und nicht entnommene CD wird nach ca. 10 Sekunden automatisch wieder eingezogen. • Sie können CDs auch ausschieben lassen, wenn das Autoradio ausgeschaltet ist oder wenn eine andere Audioquelle aktiv ist. W Drücken Sie die Taste :, um eine eingelegte CD auszuschieben.

USB-Datenträger anschließen/ entfernen Um einen USB-Datenträger anschließen zu können, muss das mitgelieferte USB-Kabel am Autoradio angeschlossen werden (siehe Einbauanleitung). W Schalten Sie das Autoradio aus, damit der Datenträger korrekt an- und abgemeldet wird. W Schließen Sie den USB-Datenträger an das USB-Kabel an bzw. ziehen Sie ihn ab. Im Display wird bei angeschlossenem USBDatenträger das USB-Symbol angezeigt. Wird der USB-Datenträger nach dem Anschließen bzw. nach Einschalten des Autoradios das erste Mal als Audioquelle ausgewählt, werden zunächst die Daten eingelesen (im Display wird solange „READING“ angezeigt). Hinweise: • Kann der angeschlossene USB-Datenträger nicht wiedergegeben werden, wird kurz „USB ERROR“ angezeigt. • Die für das Einlesen benötigte Zeit hängt von der Bauart und Größe des USB-Datenträgers ab.

Titel wählen W Drücken Sie die Taste 5 / > kurz, um zum vorherigen/nächsten Titel zu wechseln. Hinweis: Wenn der aktuelle Titel länger als 3 Sekunden spielt, startet einmaliges Drücken von 5 den Titel erneut.

Ordner/CD wählen (nur im MP3-/ WMA-/C‘n‘C- bzw. CD-WechslerBetrieb) W Drücken Sie die Taste @/ 2, um zum vorherigen/nächsten Ordner bzw. zur vorherigen/nächsten CD zu wechseln. Hinweis: Sie können so auch zwischen Playlisten eines über C‘n‘C angeschlossenen Gerätes wechseln.

01_Toronto400BT_de.indd 12

03.03.2009 13:21:47 Uhr

Alle Titel anspielen

W Halten Sie die Taste 5 / > solange gedrückt, bis die gewünschte Stelle erreicht ist.

Mit der Scan-Funktion werden alle verfügbaren Titel angespielt. W Drücken Sie die Taste MENU•OK ? für ca. 2 Sekunden, um das Anspielen zu starten, bzw. kurz, um den aktuell angespielten Titel weiter zu hören.

Wiedergabe unterbrechen W Drücken Sie die Taste 3 <, um die Wiedergabe zu unterbrechen („PAUSE“) bzw. wieder fortzusetzen.

Playlist-Modus (nur im MP3-/WMABetrieb)

Während des Anspielens werden im Display abwechselnd „SCAN“ und die aktuelle Titelnummer bzw. der Dateiname angezeigt.

Das Autoradio kann Playlisten abspielen, die mit einem MP3-Manager wie z. B. WinAmp oder Microsoft Media Player erstellt wurden. Die Playlisten müssen im Root-Ordner der CD bzw. des USB-Datenträgers gespeichert sein. Folgende Playlist-Formate können erkannt werden: M3U, PLS.

Hinweise: • Im CD-Wechsler-Betrieb beträgt die Anspielzeit pro Titel ca. 10 Sekunden. Für alle anderen Betriebsarten kann die Anspielzeit pro Titel eingestellt werden (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „SCAN TIME“).

Titel im Playlist-Modus wählen W Drücken Sie die Taste 2 < für ca. 2 Sekunden, um in den Playlist-Modus zu wechseln:

• Im Playlist-Modus (MP3-Betrieb) werden nur die Titel der aktuellen Playlist angespielt.

Im Display wird kurz „LIST MODE“ angezeigt. Der erste Titel der ersten Playliste wird gespielt. Hinweis: Falls der Datenträger keine Playlisten enthält, wird kurz „NO LIST“ angezeigt.

Titel in zufälliger Reihenfolge abspielen W Drücken Sie die Taste 5 MIX <, um zwischen den Wiedergabemodi zu wechseln: Betrieb Anzeige

CD MIX ALL W Drücken Sie die Taste 5 / > kurz, um zum vorherigen/nächsten Titel der aktuellen Playliste zu wechseln.

W Drücken Sie die Taste @/ 2, um zur vorherigen/nächsten Playliste zu wechseln. Im Display wird kurz der Name der gewählten Playliste angezeigt und der erste Titel der Playliste wird gespielt.

MIX CD CDC MIX ALL Playlist-Modus verlassen W Drücken Sie die Taste 2 < für ca. 2 Sekunden: Im Display wird kurz „LIST OFF“ angezeigt. Der aktuelle Titel wird weiter gespielt.

DEUTSCH CD-/MP3-/WMA/C‘n‘C-/CD-Wechsler-Betrieb

MIX OFF Bedeutung Titel mischen Titel des aktuellen Ordners mischen Titel des Datenträgers mischen Titel der aktuellen CD mischen Titel aller CDs mischen Normale Wiedergabe

Im C‘n‘C-Betrieb können je nach angeschlossenem Gerät weitere Wiedergabemodi zur Verfügung stehen 2 Nicht im MP3-Playlist-Modus

01_Toronto400BT_de.indd 13

03.03.2009 13:21:48 Uhr

CD-/MP3-/WMA/C‘n‘C-/CD-Wechsler-Betrieb | Bluetooth®

Ist die MIX-Funktion eingeschaltet, wird das MIX-Symbol im Display angezeigt.

Betrieb Anzeige T 01 02:15

Einzelne Titel bzw. CDs oder Verzeichnisse wiederholt abspielen

CDC W Drücken Sie die Taste 4 RPT <, um zwischen den Wiedergabemodi zu wechseln: Betrieb Anzeige Bedeutung CD RPT TRACK Titel wiederholen RPT TRACK Titel wiederholen MP3/ WMA/ Ordner wieder2 C‘n‘C 1 RPT DIR holen RPT TRACK Titel wiederholen CDC RPT DISC CD wiederholen Allg.

RPT OFF Normale Wiedergabe

Im C‘n‘C-Betrieb können je nach angeschlossenem Gerät weitere Wiedergabemodi zur Verfügung stehen 2 Nicht im MP3-Playlist-Modus

Ist die RPT-Funktion eingeschaltet, wird das RPT-Symbol im Display angezeigt.

Anzeige einstellen W Drücken Sie die Taste DIS/ESC = ein- oder mehrmals, um zwischen diesen Anzeigen zu wechseln: Betrieb Anzeige

01 ABC Bedeutung Titelnummer und Spielzeit Titelnummer und Uhrzeit Dateiname

Bedeutung Titelnummer und Spielzeit Titelnummer und Uhrzeit CD-Nummer und Titelnummer

Interpret und Albumname müssen als ID3Tag gespeichert sein und werden nur für ca. 10 Sekunden und ggf. als Laufschrift angezeigt; sonst wird der Dateiname angezeigt.

Hinweis Sie können die Anzeige von CD-Text einer Audio-CD ein- und ausschalten (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „CD TEXT“). Bei eingeschaltetem CD-Text wird zu Beginn jedes Titels der entsprechende CDText einmal als Laufschrift angezeigt.

Bluetooth® Sie können das Autoradio via Bluetooth® mit anderen Bluetooth®-fähigen Geräten wie Mobiltelefonen oder MP3-Spielern verbinden. So können Sie das Autoradio mit seinem integrierten Mikrofon als Freisprecheinrichtung für verbundenen Mobiltelefone nutzen und die Audioausgabe von anderen Bluetooth®-Geräten steuern und über die Autoradiolautsprecher wiedergeben (Bluetooth®Streaming). Die Bluetooth®-Technologie ist eine drahtlose Verbindung mit kurzer Reichweite. Daher müssen sich Bluetooth®-Geräte für die Herstellung und Aufrechterhaltung einer Verbindung in der Nähe des Autoradios (im Fahrzeug) befinden. Um eine Bluetooth®-Verbindung herzustellen, müssen Sie das Autoradio und das Bluetooth®-Gerät zuerst koppeln. Wenn Sie die Geräte koppeln, wird anschließend automatisch eine Bluetooth®Verbindung hergestellt. Diese Verbindung besteht, solange das Bluetooth®-Gerät in Reichweite ist. Wird die Verbindung unterbrochen, z. B. weil Sie sich mit einem Mobiltelefon außer Reichweite

01_Toronto400BT_de.indd 14

03.03.2009 13:21:48 Uhr

bewegen, wird die Verbindung automatisch wiederhergestellt, sobald Sie sich wieder in Reichweite befinden. Sie können jeweils nur ein Mobiltelefon und Streaming-Gerät mit dem Autoradio verbinden. Wenn Sie ein neues Gerät mit dem Autoradio verbinden, wird ggf. die Verbindung zu einem aktuell verbundenen Gerät automatisch unterbrochen. Das Autoradio lässt aber bis zu 5 verschiedene Bluetooth®-Geräte gekoppelt, und Sie können jedes dieser Geräte schnell und bequem wieder mit dem Autoradio verbinden. Koppeln Sie ein sechstes, wird das Bluetooth®-Gerät verdrängt, welches zuerst gekoppelt wurde.

Bluetooth®-Menü Im Bluetooth®-Menü finden Sie alle Funktionen für das Koppeln, Verbinden und Verwalten von Bluetooth®-Geräten. Bluetooth®-Menü aufrufen W Drücken Sie die Taste MENU•OK ?. W Drücken Sie die Taste @, um den Menüpunkt „BLUETOOTH“ auszuwählen. W Drücken Sie die Taste >, um das Bluetooth®-Menü zu öffnen. W Drücken Sie die Taste @/ 2 so oft, bis der gewünschte Menüpunkt ausgewählt ist. Hinweise: • Das Bluetooth®-Menü wird automatisch ca. 30 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück. • Falls ein Bluetooth®-Vorgang läuft (z. B. die Wiederherstellung der Verbindung zum zuletzt verbundenen Gerät), sind die Funktionen des Bluetooth®-Menüs gesperrt. Falls Sie in dieser Zeit versuchen, das Bluetooth®-Menü zu öffnen, wird im Display „LINK BUSY“ angezeigt. Um zur aktuellen Audioquelle zurückzukehren, drücken Sie die Taste DIS/ESC =. Um den Bluetooth®-Vorgang abzubrechen und das

Bluetooth®-Menü zu öffnen, drücken Sie A. die Taste Bluetooth®-Menü verlassen W Drücken Sie die Taste DIS/ESC = kurz, um das Bluetooth®-Menü zu verlassen.

Gerät koppeln und verbinden Mobiltelefon koppeln und verbinden W Wählen Sie im Bluetooth®-Menü den Menüpunkt „PAIR“. W Drücken Sie die Taste menü zu öffnen.

Der Menüpunkt „PHONE“ (Telefon) ist ausgewählt. W Drücken Sie die Taste lefon zu koppeln.

Im Display wird „PAIRING“ angezeigt und das Bluetooth®-Symbol blinkt. Das Autoradio kann jetzt für ca. 2 Minuten von einem Bluetooth®-Mobiltelefon erkannt und verbunden werden. W Suchen Sie von Ihrem Mobiltelefon aus das Autoradio (Bluetooth®-Name: „TORONTO 400 BT“). Sobald das Autoradio vom Mobiltelefon gefunden wird und verbunden werden soll, erscheint im Display „ENTER PIN“ und die PIN „1234“. W Stellen Sie von Ihrem Mobiltelefon aus die Verbindung her. Geben Sie dabei die vom Autoradio angezeigte PIN ein. Im Display wird ggf. „PAIRED“ (Gekoppelt) und dann „CONNECTED“ (Verbunden) angezeigt, sobald das Autoradio und das Mobiltelefon gekoppelt und verbunden werden. Hinweis: Falls keine Verbindung hergestellt werden kann, wird kurz „CON FAIL“ (Verbindung gescheitert) angezeigt.

01_Toronto400BT_de.indd 15

03.03.2009 13:21:48 Uhr

Bluetooth®-Streaming-Gerät koppeln und verbinden W Wählen Sie im Bluetooth®-Menü den Menüpunkt „PAIR“. W Drücken Sie die Taste menü zu öffnen.

Der Menüpunkt „PHONE“ (Telefon) ist ausgewählt. W Drücken Sie die Taste @, um den Menüpunkt „STREAMING“ auszuwählen. W Drücken Sie die Taste >, um ein Streaming-Gerät zu koppeln. Im Display wird die aktuell gespeicherte PIN (standardmäßig „1234“) angezeigt. Falls erforderlich, geben Sie die PIN des StreamingGerätes ein: W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird. W Drücken Sie die Taste 5 / >, um zwischen den 4 Stellen der PIN zu wechseln. W Drücken Sie die Taste MENU•OK ?, um die eingegebene PIN zu bestätigen. Hinweis: Nicht alle Streaming-Geräte verlangen die Eingabe ihrer PIN am Autoradio. Bei einigen Streaming-Geräten müssen Sie stattdessen die PIN des Autoradios eingeben. Für solche Geräte können Sie die aktuelle PIN des Autoradios einfach durch Drücken der Taste MENU•OK ? bestätigen und dann am Streaming-Gerät eingeben. Im Display wird „PAIRING“ angezeigt und das Bluetooth®-Symbol blinkt. Das Autoradio kann jetzt für ca. 2 Minuten von dem Streaming-Gerät erkannt und verbunden werden. W Suchen Sie von Ihrem Streaming-Gerät aus das Autoradio (Bluetooth®-Name: „TORONTO 400 BT“) und stellen Sie die Verbindung her. Geben Sie dabei ggf. die PIN des Autoradios ein.

Im Display wird ggf. „PAIRED“ (Gekoppelt) und dann „CONNECTED“ (Verbunden) angezeigt, sobald das Autoradio und das Streaming-Gerät gekoppelt und verbunden werden. Hinweis: Falls keine Verbindung hergestellt werden kann, wird kurz „CON FAIL“ (Verbindung gescheitert) angezeigt.

Telefonfunktionen Eingehenden Anruf annehmen/abweisen Bei einem eingehenden Anruf werden im Display abwechselnd „INCOMING“ (eingehend) und die Nummer des Anrufers angezeigt. Die aktuelle Audioquelle wird stummgeschaltet und ein Rufton ertönt über die Autoradiolautsprecher. Hinweis: Falls die Nummer des Anrufers nicht übermittelt wird, wird statt der Nummer „PRIVATE NUMBER“ (vertrauliche Nummer) angezeigt. Falls die Nummer des Anrufers zusammen mit einem Namen gepeichert ist, werden der Name des Eintrags und die Nummer angezeigt (siehe Kap. „Telefonnummer speichern“). W Drücken Sie die Taste anzunehmen.

Im Display werden „CALL“ und die laufende Gesprächszeit angezeigt. A, um den Anruf W Drücken Sie die Taste abzuweisen bzw. um das laufende Gespräch zu beenden. Im Display wird „CALL END“ angezeigt. Anruf tätigen W Wählen Sie im Bluetooth®-Menü den Menüpunkt „DIAL NEW“. W Drücken Sie die Taste

Sie können jetzt eine Telefonnummer mit bis zu 20 Stellen eingeben: W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird.

01_Toronto400BT_de.indd 16

03.03.2009 13:21:49 Uhr

W Drücken Sie die Taste 5 / >, um zwischen den Stellen der Nummer zu wechseln. W Drücken Sie die Taste B, um die eingegebene Nummer anzurufen. Im Display werden abwechselnd „OUTGOING“ und die gewählte Nummer angezeigt. Hinweis: Falls die gewählte Nummer zusammen mit einem Namen gepeichert ist, werden der Name des Eintrags und die Nummer angezeigt (siehe Kap. „Telefonnummer speichern“). Sobald Ihr Gesprächspartner das Gespräch annimmt, werden im Display abwechselnd „CALL“ und die laufende Gesprächszeit angezeigt. Telefonnummer speichern W Wählen Sie im Bluetooth®-Menü den Menüpunkt „DIAL NEW“. W Drücken Sie die Taste

Sie können jetzt eine Telefonnummer mit bis zu 20 Stellen eingeben: W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird. W Drücken Sie die Taste 5 / >, um zwischen den Stellen der Nummer zu wechseln. W Drücken Sie die gewünschte Speichertaste 1 - 5 < für ca. 2 Sekunden, um nur die Nummer zu speichern. - oder W Drücken Sie die Taste MENU•OK ?, um einen Namen für den Eintrag einzugeben. Sie können jetzt einen Namen mit bis zu 9 Stellen eingeben: W Drücken Sie die Taste @/ 2 so oft, bis das gewünschte Zeichen auf der jeweils aktuellen Stelle angezeigt wird. W Drücken Sie die Taste 5 / >, um zwischen den Stellen des Namens zu wechseln.

W Drücken Sie die gewünschte Speichertaste 1 - 5 < für ca. 2 Sekunden, um Nummer und Namen zu speichern. Hinweis: Ein zuvor auf der Speichertaste gespeicherte Nummer wird ersetzt.

Schnellwahl Mit der Schnellwahl können Sie die zuletzt gewählte Nummer oder eine gespeicherte Nummer (siehe Kap. „Telefonnummer speichern“) anrufen. W Drücken Sie die Taste B. Im Display wird die zuletzt gewählte Nummer angezeigt. Hinweis: Ist aktuell kein Mobiltelefon verbunden, wird das Bluetooth®-Menü geöffnet. Der Menüpunkt „PAIR“ ist ausgewählt. W Drücken Sie ggf. eine Speichertaste 1 - 5 <, um die dort gespeicherte Nummer aufzurufen. W Drücken Sie die Taste mer anzurufen.

Im Display werden abwechselnd „OUTGOING“ und die gewählte Nummer angezeigt.

Bluetooth®-Streaming-Betrieb Bluetooth®-Streaming-Betrieb starten W Drücken Sie die Taste SRC 6 so oft, bis „BT STREAM“ im Display angezeigt wird. Die Wiedergabe beginnt. Hinweise: • Der Bluetooth®-Streaming-Betrieb ist nur wählbar, wenn ein geeignetes StreamingGerät verbunden ist. • Falls die Verbindung zum Streaming-Gerät während der Wiedergabe verloren geht, wird kurz „CON LOST“ (Verbindung verloren) angezeigt und das Autoradio wechselt zur vorherigen Audioquelle.

01_Toronto400BT_de.indd 17

03.03.2009 13:21:49 Uhr

Titel wählen W Drücken Sie die Taste 5 / > kurz, um zum vorherigen/nächsten Titel zu wechseln.

Weitere Funktionen im Bluetooth®Menü Bluetooth®-PIN ändern Das Autoradio besitzt werksseitig die Bluetooth®PIN „1234“, die Sie z. B. beim Koppeln eines Mobiltelefons am Mobiltelefon eingeben müssen. Sie können diese PIN ändern. W Wählen Sie im Bluetooth®-Menü den Menüpunkt „PIN EDIT“. W Drücken Sie die Taste menü zu öffnen.

W Drücken Sie die Taste @/ 2 so oft, bis die gewünschte Ziffer auf der jeweils aktuellen Stelle angezeigt wird. W Drücken Sie die Taste 5 / >, um zwischen den 4 Stellen der PIN zu wechseln. W Drücken Sie die Taste MENU•OK ?. Gekoppelte Geräte verwalten Im Bluetooth®-Menü können Sie die gekoppelten Bluetooth®-Geräte (Mobiltelefone und StreamingGeräte wie MP3-Spieler) verwalten. In den Gerätelisten für Mobiltelefone („PHN LIST“) und Streaming-Geräte („STR LIST“) werden die gekoppelten Geräte angezeigt. Hier können Sie: • Die Verbindung zum aktuell verbundenen Bluetooth®-Gerät trennen • Eine Verbindung zu einem der gekoppelten Bluetooth®-Geräte herstellen • Ein Bluetooth®-Gerät entkoppeln W Wählen Sie im Bluetooth®-Menü den Menüpunkt „PHN LIST“ bzw. „STR LIST“. W Drücken Sie die Taste menü zu öffnen.

Das erste Gerät in der Liste wird angezeigt.

W Drücken Sie ggf. die Taste @/ 2 so oft, bis das gewünschte Gerät angezeigt wird. Sie haben folgende Optionen: B, um das angeW Drücken Sie die Taste zeigte Gerät zu verbinden. Im Display wird „CONNECTNG“ (verbinden) angezeigt. Sobald das Gerät verbunden ist, wird kurz „CONNECTED“ (verbunden) angezeigt und Sie kehren in das Bluetooth®-Menü zurück. Falls das Gerät bereits verbunden ist, wird kurz „CON EXIST“ (Verbindung besteht) angezeigt und Sie kehren in die Liste der gekoppelten Mobiltelefone bzw. Streaming-Geräte zurück. A, um die VerbinW Drücken Sie die Taste dung zum angezeigten Gerät zu trennen. Im Display wird kurz „DISCONNTD“ (getrennt) angezeigt und Sie kehren in das Bluetooth®Menü zurück. Falls das Gerät nicht verbunden war, wird kurz „NO CONNCT“ (keine Verbindung) angezeigt und Sie kehren in die Liste der gekoppelten Mobiltelefone bzw. Streaming-Geräte zurück. A für ca. 2 SekunW Drücken Sie die Taste den, um das angezeigte Gerät zu entkoppeln. Im Display wird kurz „DELETED“ (gelöscht) angezeigt und Sie kehren in das Bluetooth®Menü zurück. Alle gekoppelten Geräte entkoppeln W Wählen Sie im Bluetooth®-Menü den Menüpunkt „DELETE ALL“. W Drücken Sie die Taste >, um alle gekoppelten Geräte zu entkoppeln. Im Display wird „CONFIRM“ (Bestätigen) angezeigt. W Drücken Sie die Taste

Im Display wird kurz „DELETED“ (Entkoppelt) angezeigt.

Hinweis: Falls kein Gerät gekoppelt ist, wird kurz „EMPTY“ (Liste leer) angezeigt.

01_Toronto400BT_de.indd 18

03.03.2009 13:21:50 Uhr

Externe Audioquellen Front-AUX-IN-Buchse Gefahr! Erhöhte Verletzungsgefahr durch Stecker. Im Falle eines Unfalls kann der hervorstehende Stecker in der Front-AUX-IN-Buchse Verletzungen verursachen. Die Verwendung gerader Stecker oder Adapter führt zu einem erhöhten Verletzungsrisiko. Aus diesem Grund empfehlen wir die Nutzung von abgewinkelten Klinkensteckern, z. B. das Blaupunkt Zubehör-Kabel (7 607 001 535). Sobald eine externe Audioquelle wie z. B. ein tragbarer CD-/ MiniDisc- oder MP3-Spieler an die Front-AUX-IN-Buchse angeschossen ist, kann sie mit der Taste SRC 6 ausgewählt werden. Im Display wird dann „FRONT AUX“ angezeigt.

Rückseitiger AUX-Eingang Über den rückseitigen AUX-Eingang (Rear-AUXIN) können Sie verschiedene externe Audioquellen an das Autoradio anschließen: • C‘n‘C-fähige Geräte aus dem BlaupunktZubehörprogramm (z. B. ein C‘n‘C-fähiges Bluetooth®/USB- oder iPod®/USB-Interface; C‘n‘C = Command and Control). • CD-Wechsler • Andere externe Audioquellen wie z. B. tragbare CD-Spieler, MiniDisc-Spieler, MP3-Spieler oder ein nicht-C‘n‘C-fähiges Blaupunkt-Interface. Hinweis: Zum Anschluss einer externen Audioquelle über den rückseitigen AUX-Eingang benötigen Sie ein Adapterkabel. Dieses Kabel (Blaupunkt-Nr.: 7 607 897 093) können Sie über Ihren Blaupunkt-Fachhändler beziehen. Bevor Sie ein bestimmtes Gerät anschließen, prüfen Sie zunächst den Modus des rückseitigen AUX-Eingangs und ändern Sie ggf. die Einstellung (siehe Kap. „Benutzereinstellungen“, Abschnitt

„Einstellung im Benutzermenü vornehmen“, Menüpunkt „CDC“). Beachten Sie, dass Sie die Einstellung nur ändern, solange kein Gerät an den rückseitigen AUX-Eingang angeschlossen ist. Entfernen Sie ggf. angeschlossene Geräte vorher bei ausgeschaltetem Autoradio.

DEUTSCH Externe Audioquellen

C'n'C-Betrieb starten W Drücken Sie die Taste SRC 6 so oft, bis der Name des über C'n'C angeschlossenen Gerätes im Display erscheint. Die Wiedergabe beginnt. Hinweise: • Der C'n'C-Betrieb ist nur wählbar, wenn ein geeignetes Gerät über ein C'n'C-fähiges Interface angeschlossen ist. • Zur Bedienung des Radios im C‘n‘C-Betrieb lesen Sie bitte das Kapitel „CD-/MP3-/ WMA-/C‘n‘C-/CD-Wechsler-Betrieb“. • Sie können unter Verwendung geeigneter Adapterkabel bis zu 3 C'n'C-fähige Blaupunkt-Interfaces an das Autoradio anschließen. Damit das Autoradio die verschiedenen Interfaces unterscheiden kann, können Sie jedem Interface eine individuelle Gerätenummer zuweisen (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „C‘N‘C“). AUX-Betrieb starten W Drücken Sie die Taste SRC 6 so oft, bis „CDC / AUX“ im Display erscheint. Die Wiedergabe beginnt. Hinweis: Sie können für den rückseitigen AUX-Eingang einen eigenen Namen eingeben, der im AUXBetrieb im Display angezeigt wird, wenn Sie die angeschlossene Audioquelle ausgewählt haben (siehe Kap. „Benutzereinstellungen“, Abschnitt „Einstellung im Benutzermenü vornehmen“, Menüpunkt „AUX EDIT“).

01_Toronto400BT_de.indd 19

03.03.2009 13:21:50 Uhr

Klangeinstellungen Im Audio-Menü können Sie folgende Klangeinstellungen ändern: • Bass- und Höhenpegel einstellen • Laustärkeverteilung links/rechts (Balance) bzw. vorn/hinten (Fader) einstellen • Anhebung der Bässe bei geringer Lautstärke (X-Bass) einstellen. Im erweiterten Audio-Menü können Sie außerdem folgende Einstellungen vornehmen: • 3-Band-Equalizer einstellen: – Mittenpegel einstellen. – Bass-, Mitten- und Höhenfrequenz wählen. – Gütefaktor für Bass und Mitten einstellen. • Erweiterte X-Bass-Einstellung vornehmen (Pegel und Frequenz) • Equalizer-Voreinstellung wählen Hinweis: Die Einstellungen für Bässe, Mitten und Höhen werden jeweils für die aktuelle Audioquelle gespeichert.

Audiomenü aufrufen und verlassen W Drücken Sie die Taste MENU•OK ? kurz, um das Benutzermenü zu öffnen. W Drücken Sie die Taste @/ 2 so oft, bis der Menüpunkt „AUDIO“ ausgewählt ist. W Drücken Sie die Taste menü zu öffnen.

W Drücken Sie die Taste @/ 2 so oft, bis der gewünschte Menüpunkt ausgewählt ist. W Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt). W Drücken Sie die Taste MENU•OK ? kurz, um einen anderen Menüpunkt auszuwählen. - oder W Drücken Sie die Taste DIS/ESC = kurz, um das Menü zu verlassen.

Hinweis: Das Menü wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Audiomenü vornehmen BASS Basspegel. Einstellungen: -7 bis +7. W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen.

TREBLE Höhenpegel. Einstellungen: -7 bis +7. W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen.

BALANCE Lautstärkeverteilung links/rechts. Einstellungen: L9 (links) bis R9 (rechts). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen.

FADER Lautstärkeverteilung vorn/hinten. Einstellungen: R9 (hinten) bis F9 (vorn). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen.

X-BASS Anhebung der Bässe bei geringer Lautstärke. Einstellungen: 0 (aus)bis 3 (stärkste Anhebung). W Drücken Sie die Taste >, um das Untermenü zu öffnen.

01_Toronto400BT_de.indd 20

03.03.2009 13:21:50 Uhr

W Drücken Sie die Taste @/ Einstellung vorzunehmen.

Erweitertes Audiomenü aufrufen und verlassen W Wählen Sie im Audiomenü den Menüpunkt „ENHANCED“. W Drücken Sie die Taste CED-Menü zu öffnen.

Einstellung im erweiterten Audiomenü vornehmen E-BASS Bassfrequenz und Gütefaktor einstellen. Einstellungen: • Bassfrequenz: 60/80/100/200 Hz • Gütefaktor: 1,0/1,25/1,5/2,0 W Drücken Sie die Taste >, um das Untermenü E-BASS zu öffnen. W Drücken Sie die Taste @/ 2, um zwischen den Untermenüs „FREQ“ (Frequenz) und QFAC (Gütefaktor) zu wechseln. W Drücken Sie die Taste 5 / >, um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln. E-TREBLE Höhenfrequenz einstellen. Einstellungen: 10/12,5/ 15/17,5 kHz. W Drücken Sie die Taste >, um das Untermenü E-TREBLE zu öffnen.

W Drücken Sie die Taste 5 / >, um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln. E-MIDDLE Mittelpegel und -frequenz sowie Gütefaktor einstellen. Einstellungen: • Mittenpegel: -7 bis +7 • Mittenfrequenz: 0,5/1,0/1,5/2,5 kHz • Gütefaktor: 0,5/0,75/1,0/1,25

DEUTSCH Klangeinstellungen

W Drücken Sie die Taste >, um das Untermenü E-MIDDLE zu öffnen. W Drücken Sie die Taste @/ 2, um zwischen den Untermenüs „GAIN“ (Pegel), „FREQ“ (Frequenz) und QFAC (Gütefaktor) zu wechseln. W Drücken Sie die Taste 5 / >, um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln. E-XBASS X-Basspegel und -frequenz einstellen. Einstellungen: • X-Basspegel: 0 (aus) bis 3 • X-Bassfrequenz: 30/60/100 Hz W Drücken Sie die Taste >, um das Untermenü E-XBASS zu öffnen. W Drücken Sie die Taste @/ 2, um zwischen den Untermenüs „GAIN“ (Pegel) und „FREQ“ (Frequenz) zu wechseln. W Drücken Sie die Taste 5 / >, um zwischen den verfügbaren Einstellungen des Untermenüs zu wechseln. PRESETS Equalizer-Voreinstellung wählen. Einstellungen: POP, ROCK, CLASSIC, P-EQ OFF (keine Voreinstellung). W Drücken Sie die Taste >, um das Untermenü PRESETS zu öffnen. W Drücken Sie die Taste @/ 2, um zwischen den Einstellungen zu wechseln.

01_Toronto400BT_de.indd 21

03.03.2009 13:21:51 Uhr

Benutzereinstellungen

Benutzereinstellungen Benutzermenü aufrufen und verlassen W Drücken Sie die Taste MENU•OK ? kurz, um das Menü zu öffnen. W Drücken Sie die Taste @/ 2 so oft, bis der gewünschte Menüpunkt ausgewählt ist. W Nehmen Sie die Einstellung vor (siehe nächsten Abschnitt). W Drücken Sie die Taste MENU•OK ? kurz, um einen anderen Menüpunkt auszuwählen. - oder W Drücken Sie die Taste DIS/ESC = kurz, um das Menü zu verlassen. Hinweis: Das Menü wird automatisch ca. 15 Sekunden nach der letzten Tastenbetätigung verlassen und Sie kehren zum Display der aktuellen Audioquelle zurück.

Einstellung im Benutzermenü vornehmen CDC Modus des rückseitigen AUX-Eingangs einstellen. Einstellungen: ON (zum Anschluss eines CDWechslers oder einer anderen externen Audioquelle), OFF (zum Anschluss eines C‘n‘C-fähigen Blaupunkt-Interfaces). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. Das Autoradio schaltet sich automatisch aus und mit der gewählten Einstellung wieder ein.

C‘N‘C Angeschlossenen C‘n‘C-fähigen Interfaces eine individuelle Gerätenummer zuweisen (C‘n‘C = Command and Control). Länge: 4 Stellen, Ziffern: 0-9, A-F (hexadezimal). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ 2, um das Interface zu wählen („DEV 1 - 3“). W Drücken Sie die Taste nummer zu ändern.

W Drücken Sie die Taste 5 / >, um zwischen den Stellen zu wechseln. Das Zeichen auf der ausgewählten Stelle blinkt, wenn sie ausgewählt ist. W Drücken Sie dieTaste @/ 2, um auf der ausgewählten Stelle eine Ziffer zu wählen. W Drücken Sie die Taste MENU•OK ? kurz, um die eingegebene Gerätenummer zu bestätigen. CDTEXT Anzeige von CD-Text ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. Das Autoradio schaltet sich automatisch aus und mit der gewählten Einstellung wieder ein. TA VOLUME (nur für Tuner-Region „EUROPE“) Minimallautstärke für Verkehrsdurchsagen einstellen. Einstellungen: 1 - 50. W Drücken Sie die Taste >, um das Untermenü zu öffnen.

01_Toronto400BT_de.indd 22

03.03.2009 13:21:52 Uhr

W Drücken Sie die Taste @/ 2 oder drehen Sie den Lautstärkeregler 4, um die Einstellung vorzunehmen. SENS Nur im Radiobetrieb möglich: Empfindlichkeit des Sendersuchlaufs einstellen. Einstellungen: LO1 (geringste) – HI6 (größte). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen.

SCAN TIME Anspielzeit in 5-Sekunden-Schritten einstellen. Einstellungen: 5 – 30. W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ Einstellung vorzunehmen. CLOCK SET Einstellen der Uhrzeit. W Drücken Sie die Taste menü zu öffnen.

W Drücken Sie die Taste 5 / >, um zwischen Minuten und Stunden zu wechseln. Die Minuten- bzw. Stundenanzeige blinkt, wenn sie ausgewählt ist. W Drücken Sie die Taste @/ 2, um die Minuten bzw. Stunden einzustellen. W Drücken Sie die Taste MENU•OK ? kurz, um die eingegebene Uhrzeit zu bestätigen. Hinweis: Im 12-Std.-Uhrzeitmodus (12H MODE) wird hinter der Uhrzeit ein „A“ für vormittags bzw. ein „P“ für nachmittags angezeigt. 12H/24H MODE 12- bzw. 24-Std.-Uhrzeitmodus wählen. Einstellungen: 12H, 24H. W Drücken Sie die Taste >, um das Untermenü zu öffnen.

W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. CLOCK Anzeige der Uhrzeit bei ausgeschaltetem Radio und ausgeschalteter Fahrzeugzündung ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen.

DEUTSCH Benutzereinstellungen

W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. BEEP Bestätigungston ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. MUTE LVL Lautstärke für die Leiseschaltung einstellen. Einstellungen: 0 - 50. W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ 2 oder drehen Sie den Lautstärkeregler 4, um die Einstellung vorzunehmen. ON VOLUME Einschaltlautstärke einstellen. Einstellungen: 0 – 50 oder LAST VOL (vor dem Ausschalten des Autoradios zuletzt eingestellte Lautstärke). Bei der Einstellung „LAST VOL“ ist die Einschaltlautstärke auf max. 25 begrenzt. W Drücken Sie die Taste >, um die Einstellung „LAST VOL“ zu wählen. - oder -

01_Toronto400BT_de.indd 23

09.03.2009 13:34:55 Uhr

Benutzereinstellungen

W Drücken Sie die Taste 5, um die Einschaltlautstärke zwischen 0 und 50 einzustellen. W Drücken Sie die Taste @/ 2 oder drehen Sie den Lautstärkeregler 4, um die Einstellung vorzunehmen. REG (nur für Tuner-Region „EUROPE“) Nur im FM-Radiobetrieb möglich: REG-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. PTY LANG (nur für Tuner-Region „EUROPE“) Nur im FM-Radiobetrieb möglich: Sprache für die Anzeigen von Programmtypen wählen. Einstellungen: ENGLISH, FRANCAIS, DEUTSCH. W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste @/ 2, um zwischen den Einstellungen zu wechseln. PTY (nur für Tuner-Regionen „EUROPE“, „USA“, „S AMERICA“) Nur im FM-Radiobetrieb möglich: PTY-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. DISP COL Farbe für die Displaybeleuchtung aus den Grundfarben Rot, Grün und Blau (RGB) mischen. Einstellungen: Für R, G und B jeweils 0 bis 16. W Drücken Sie die Taste 5, um das Untermenü „4096 COL“ zu wählen (Einstellen von R, G, und B), bzw. die Taste >, um das

Untermenü „256 COL“ zu wählen (Einstellen von R und G, B bleibt unverändert). W Drücken Sie die Taste menü zu öffnen.

W Drücken Sie die Taste 5 / >, um zwischen den Farben zu wechseln. Der Wert der ausgewählten Farbe blinkt. W Drücken Sie die Taste @/ 2, um den Wert der ausgewählten Farbe einzustellen. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. SCAN Ständigen Farbwechsel der Displaybeleuchtung ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. W Drücken Sie die Taste MENU•OK ? kurz, um die gewählte Einstellung zu bestätigen. Ist der ständige Farbwechsel eingeschaltet, ändert sich die Farbe der Displaybeleuchtung fortlaufend über das ganze Farbspektrum. COL SCAN Farbe der Displaybeleuchtung während eines Farbsuchlaufs auswählen. W Drücken Sie die Taste >, um den Farbsuchlauf zu starten. Im Display wird abwechselnd „SCANNING“ und „OK (MENU)“ angezeigt und die Farbe der Displaybeleuchtung ändert sich fortlaufend. W Drücken Sie die Taste MENU•OK ? kurz, um die gerade eingestellte Farbe auszuwählen. DIM DAY/DIM NIGHT Displayhelligkeit für den Tag (DIM DAY) bzw. für die Nacht (DIM NIGHT) einstellen. Einstellungen: 1 – 16. W Drücken Sie die Taste >, um das Untermenü zu öffnen.

01_Toronto400BT_de.indd 24

03.03.2009 13:21:53 Uhr

Benutzereinstellungen | Werkseinstellungen

Wenn Ihr Autoradio, wie in der Einbauanleitung beschrieben, angeschlossen ist und Ihr Fahrzeug über den entsprechenden Anschluss verfügt, erfolgt die Umschaltung der Displayhelligkeit für Tag und Nacht durch das Ein- bzw. Ausschalten der Fahrzeugbeleuchtung.

Werkseinstellungen Werkseinstellungen im Benutzermenü:

ON VOLUME LAST VOL MUTE LVL

AUX EDIT Namen für den rückseitigen AUX-Eingang im AUXBetrieb eingeben. Länge: 9 Stellen; Zeichen: A-Z, 0-9. W Drücken Sie die Taste >, um das Untermenü zu öffnen.

W Drücken Sie die Taste 5 / >, um zwischen den Stellen zu wechseln.

OFF Das Zeichen auf der ausgewählten Stelle blinkt, wenn sie ausgewählt ist. W Drücken Sie die Taste @/ 2, um auf der ausgewählten Stelle ein Zeichen zu wählen. W Drücken Sie die Taste MENU•OK ? kurz, um den eingegebenen Namen zu bestätigen. TRAF (nur für Tuner-Region „EUROPE“) Nur im FM-Radiobetrieb möglich: Vorrang für Verkehrsmeldungen ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln. RDS (nur für Tuner-Region „EUROPE“) Nur im FM-Radiobetrieb möglich: RDS-Funktion ein- oder ausschalten. Einstellungen: ON (ein), OFF (aus). W Drücken Sie die Taste >, um das Untermenü zu öffnen. W Drücken Sie die Taste >, um zwischen den Einstellungen zu wechseln.

DEUTSCH W Drücken Sie die Taste @/ Einstellung vorzunehmen.

* Nur in Tuner-Region „EUROPE“ Sie können die ursprünglichen Werkseinstellungen des Autoradios wiederherstellen: W Drücken Sie die Taste MENU•OK ? kurz, um das Menü zu öffnen. W Drücken Sie die Taste @/ 2 so oft, bis der Menüpunkt „NORMSET“ ausgewählt ist. W Drücken Sie die Taste MENU•OK ? länger als 4 Sekunden. Im Display wird kurz „NORM ON“ angezeigt. Das Autoradio schaltet sich automatisch aus und mit den Werkseinstellungen wieder ein. Hinweis: Drücken Sie die Taste MENU•OK ? kürzer als 4 Sekunden, wird „NORM OFF“ im Display angezeigt und die bisherigen Einstellungen bleiben erhalten.

01_Toronto400BT_de.indd 25

03.03.2009 13:21:53 Uhr

Nützliche Informationen | Technische Daten

Nützliche Informationen Gewährleistung Für innerhalb der Europäischen Union gekaufte Produkte geben wir eine Herstellergarantie. Für außerhalb der Europäischen Union gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Die Garantiebedingungen können Sie unter www. blaupunkt.com abrufen oder direkt anfordern bei: Blaupunkt GmbH Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Service In einigen Ländern bietet Blaupunkt einen Reparatur- und Abholservice. Unter www.blaupunkt.com können Sie sich informieren, ob dieser Service in Ihrem Land verfügbar ist. Möchten Sie diesen Service in Anspruch nehmen, können Sie über das Internet einen Abholservice für Ihr Autoradio anfordern.

Technische Daten Spannungsversorgung Betriebsspannung: 10,5 - 14,4 V Stromaufnahme Im Betrieb: 10 Sek. nach dem Ausschalten: Verstärker Ausgangsleistung:

10 A Tuner Wellenbereiche Europa/Thailand: FM: 87,5 - 108 MHz AM (MW): 531 - 1 602 kHz LW (nur Europa): 153 - 279 kHz Wellenbereiche USA: UKW (FM): 87,7 - 107,9 MHz AM (MW): 530 - 1 710 kHz Wellenbereiche Südamerika: UKW (FM): 87,5 - 107,9 MHz AM (MW): 530 - 1 710 kHz FM - Übertragungsbereich: 30 - 15 000 Hz CD Übertragungsbereich: 20 - 20 000 Hz Pre-amp Out 4 Kanäle:

2V Eingangsempfindlichkeit Rear-AUX-IN: 1,2 V / 10 kΩ Front-AUX-IN: 500 mV / 6 kΩ Tel-/Navi-Eingang: 10 V / 1 kΩ Abmessungen und Gewicht B x H x T (mm): 182 x 53 x 155 Gewicht: ca. 1,30 kg

Änderungen vorbehalten

< 3,5 mA 4 x 26 Watt Sinus bei 14,4 V an 4 Ohm. 4 x 50 Watt max. Power

01_Toronto400BT_de.indd 26

03.03.2009 13:21:54 Uhr

03.03.2009 13:22:24 Uhr

03.03.2009 13:22:25 Uhr

03.03.2009 13:22:26 Uhr

03.03.2009 13:22:27 Uhr

09.03.2009 13:37:28 Uhr

03.03.2009 13:22:28 Uhr

03.03.2009 13:22:29 Uhr

03.03.2009 13:22:30 Uhr

03.03.2009 13:22:31 Uhr

09.03.2009 13:46:21 Uhr

03.03.2009 13:22:33 Uhr

03.03.2009 13:22:34 Uhr

03.03.2009 13:23:43 Uhr

03.03.2009 13:23:44 Uhr

03.03.2009 13:23:45 Uhr

03.03.2009 13:23:46 Uhr

03.03.2009 13:23:47 Uhr

03.03.2009 13:23:48 Uhr

03.03.2009 13:23:49 Uhr

03.03.2009 13:23:50 Uhr

03.03.2009 13:23:51 Uhr

03.03.2009 13:23:52 Uhr

03.03.2009 13:25:58 Uhr

03.03.2009 13:25:59 Uhr

03.03.2009 13:26:00 Uhr

03.03.2009 13:26:01 Uhr

03.03.2009 13:26:02 Uhr

03.03.2009 13:26:03 Uhr

03.03.2009 13:26:04 Uhr

03.03.2009 13:26:05 Uhr

03.03.2009 13:26:06 Uhr

03.03.2009 13:26:07 Uhr

03.03.2009 13:27:06 Uhr

03.03.2009 13:27:07 Uhr

03.03.2009 13:27:08 Uhr

03.03.2009 13:27:09 Uhr

03.03.2009 13:27:10 Uhr

Betekenis Titel herhalen Titel herhalen Map herhalen

03.03.2009 13:27:10 Uhr

03.03.2009 13:27:11 Uhr

03.03.2009 13:27:12 Uhr

03.03.2009 13:27:13 Uhr

03.03.2009 13:27:14 Uhr

03.03.2009 13:27:15 Uhr

03.03.2009 13:28:21 Uhr

03.03.2009 13:28:22 Uhr

03.03.2009 13:28:23 Uhr

03.03.2009 13:28:24 Uhr

03.03.2009 13:28:25 Uhr

03.03.2009 13:28:26 Uhr

03.03.2009 13:28:27 Uhr

03.03.2009 13:28:28 Uhr

03.03.2009 13:28:29 Uhr

03.03.2009 13:28:30 Uhr

03.03.2009 13:28:31 Uhr

03.03.2009 13:29:15 Uhr

03.03.2009 13:29:16 Uhr

03.03.2009 13:29:17 Uhr

03.03.2009 13:29:18 Uhr

03.03.2009 13:29:19 Uhr

03.03.2009 13:29:20 Uhr

03.03.2009 13:29:21 Uhr

03.03.2009 13:29:22 Uhr

03.03.2009 13:29:23 Uhr

03.03.2009 13:29:24 Uhr

03.03.2009 13:29:25 Uhr

03.03.2009 13:29:57 Uhr

03.03.2009 13:29:58 Uhr

03.03.2009 13:29:59 Uhr

03.03.2009 13:30:00 Uhr

03.03.2009 13:30:01 Uhr

03.03.2009 13:30:02 Uhr

03.03.2009 13:30:03 Uhr

03.03.2009 13:30:04 Uhr

03.03.2009 13:30:05 Uhr

03.03.2009 13:30:06 Uhr

03.03.2009 13:30:44 Uhr

03.03.2009 13:30:45 Uhr

03.03.2009 13:30:46 Uhr

03.03.2009 13:30:47 Uhr

03.03.2009 13:30:48 Uhr

03.03.2009 13:30:49 Uhr

03.03.2009 13:30:50 Uhr

03.03.2009 13:30:51 Uhr

03.03.2009 13:30:52 Uhr

03.03.2009 13:30:53 Uhr

03.03.2009 13:31:34 Uhr

03.03.2009 13:31:35 Uhr

03.03.2009 13:31:36 Uhr

03.03.2009 13:31:37 Uhr

03.03.2009 13:31:38 Uhr

03.03.2009 13:31:39 Uhr

03.03.2009 13:31:40 Uhr

03.03.2009 13:31:41 Uhr

03.03.2009 13:31:42 Uhr

03.03.2009 13:31:43 Uhr

03.03.2009 13:32:20 Uhr

03.03.2009 13:32:21 Uhr

03.03.2009 13:32:22 Uhr

03.03.2009 13:32:23 Uhr

03.03.2009 13:32:24 Uhr

03.03.2009 13:32:25 Uhr

03.03.2009 13:32:26 Uhr

03.03.2009 13:32:27 Uhr

03.03.2009 13:32:28 Uhr

03.03.2009 13:32:29 Uhr

03.03.2009 13:33:04 Uhr

03.03.2009 13:33:05 Uhr

03.03.2009 13:33:06 Uhr

03.03.2009 13:33:07 Uhr

03.03.2009 13:33:08 Uhr

03.03.2009 13:33:09 Uhr

03.03.2009 13:33:10 Uhr

03.03.2009 13:33:11 Uhr

03.03.2009 13:33:12 Uhr

03.03.2009 13:33:13 Uhr

03.03.2009 13:33:47 Uhr

03.03.2009 13:33:48 Uhr

03.03.2009 13:33:49 Uhr

03.03.2009 13:33:50 Uhr

03.03.2009 13:33:51 Uhr

03.03.2009 13:33:52 Uhr

03.03.2009 13:33:53 Uhr

03.03.2009 13:33:54 Uhr

03.03.2009 13:33:55 Uhr

03.03.2009 13:33:56 Uhr

03.03.2009 13:34:30 Uhr

03.03.2009 13:34:31 Uhr

03.03.2009 13:34:32 Uhr

03.03.2009 13:34:33 Uhr

03.03.2009 13:34:34 Uhr

03.03.2009 13:34:35 Uhr

03.03.2009 13:34:36 Uhr

03.03.2009 13:34:37 Uhr

03.03.2009 13:34:38 Uhr

03.03.2009 13:34:39 Uhr

03.03.2009 13:34:42 Uhr

03.03.2009 13:35:15 Uhr

03.03.2009 13:35:16 Uhr

03.03.2009 13:35:17 Uhr

03.03.2009 13:35:18 Uhr

03.03.2009 13:35:19 Uhr

03.03.2009 13:35:20 Uhr

03.03.2009 13:35:21 Uhr

03.03.2009 13:35:22 Uhr

03.03.2009 13:35:23 Uhr

03.03.2009 13:35:24 Uhr

15_Toronto400BT_gr.indd 380

03.03.2009 13:35:24 Uhr

Einbauanleitung • Installation instruction

DE – Einbauanleitung Sicherheitshinweise

GB – Installation instructions Safety instructions

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

When carrying out installation work and making connections please observe the following safety instructions:

• Minuspol der Batterie abklemmen! Dabei die

• Disconnect the negative terminal of the bat-

Sicherheitshinweise des Kfz- Herstellers beachten.

tery! When doing so, please observe the vehicle manufacturer’s safety instructions.

• Beim Bohren von Löchern darauf achten,

• Make sure you do not damage vehicle compo-

dass keine Fahrzeugteile beschädigt werden.

• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm2 nicht unterschreiten.

• Fahrzeugseitige Stecker nicht an das Radio anschließen! Die für Ihren Fahrzeugtyp erforderlichen Adapterkabel erhalten Sie im BLAUPUNKTFachhandel.

• Je nach Bauart kann Ihr Fahrzeug von dieser

nents when drilling any holes.

Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

differ from the description provided here. We accept no responsibility for any damages due to incorrect installation or connection or for any consequential damages.

Sollten die hier aufgeführten Hinweise für Ihren Einbau nicht passen, so wenden Sie sich bitte an Ihren Blaupunkt-Fachhändler, Ihren Fahrzeughersteller oder unsere TelefonHotline.

If the information provided here is not suitable for your specific installation requirements, please contact your Blaupunkt dealer, your vehicle manufacturer or our telephone hotline.

Bei Einbau eines Amplifier oder Changers müssen unbedingt erst die Gerätemassen angeschlossen werden, bevor die Stecker für die Line-In- oder Line-Out-Buchse kontaktiert werden.

When installing an amplifier or changer, you must first connect the device earth connections before connecting the plugs for the line-in or lineout jacks.

Fremdgerätemassen dürfen nicht an der Autoradiomasse (Gehäuse) angeschlossen werden.

04.02.2009 9:33:44 Uhr

04.02.2009 9:33:45 Uhr

04.02.2009 9:33:46 Uhr

04.02.2009 14:37:17 Uhr

04.02.2009 9:33:47 Uhr

04.02.2009 9:33:48 Uhr

Blaupunkt GmbH, Robert-Bosch-Straße 200, D-31139 Hildesheim

16_EA_Toronto_400BT.indd 396

04.02.2009 9:33:48 Uhr
