Produkttyp	Ecomonoblocco (holzbeheizter Ofen)
Modell	ECOMONOBLOCCO WT 16:9B
Abmessungen (HxBxT)	ca. 1711 x 1133 x 649 mm (höhenverstellbar mit Füßen)
Gewicht	428 kg
Brennstoff	Holzscheite (Buchen-/Birkenholz, Feuchte < 25%, Länge ca. 33 cm)
Nennwärmeleistung	13,5 kW
Wirkungsgrad	85,1 %
Stündlicher Brennstoffverbrauch	4,03 kg/h
Rauchdurchsatz	9,9 g/s
CO-Emissionen (bei 13% O₂)	569 mg/Nm³
Rauchtemperatur	235,9 °C
Erforderlicher Kaminzug	12 ± 2 Pa
Rauchabzug Durchmesser	250 mm
Verbrennungslufteinlass Durchmesser	118 mm
Mindestraumgröße	95 m³
Sicherheitsabstände zu brennbaren Materialien (seitlich/hinten/oben)	X1=500 mm, X2=500 mm, Y1=1500 mm, Y2=1500 mm, Z=750 mm
Elektrische Daten (Modelle V13/V13 EPLUS)	Spannung: 230 V, Frequenz: 50 Hz, max. Leistungsaufnahme: 55 W
Steuerung	Bedienfeld mit LCD-Display (Modelle V13/V13 EPLUS); optional Fernbedienung
Heizungsart	Naturkonvektion (Modell N13) oder Zwangsbelüftung (Modelle V13/V13 EPLUS)
Zusatzfunktionen (Modell V13 EPLUS)	Motorische Türöffnung/-schließung, stufenlose Leistungsregelung
Reinigung und Wartung	Tägliche Ascheentleerung, wöchentliche Glasreinigung, jährliche Kaminkehrung und Wartung durch Fachpersonal
Ersatzteile	Nur Original-PALAZZETTI-Ersatzteile verwenden
Konformität	CE-Kennzeichnung, gemäß EU-Richtlinien (2014/30/EU, 2014/35/EU, 2011/65/EU u.a.)

Häufig gestellte Fragen - ECOMONOBLOCCO WT 16:9B Palazzetti

Wie zünde ich den Ofen richtig an?

Öffnen Sie die Schiebetür mit dem Schutzhandschuh. Stellen Sie die Primärluftregelung auf voll geöffnet. Legen Sie Holzscheite in den Feuerraum, ohne die Schamottgitter vollständig zu bedecken. Platzieren Sie einen natürlichen Anzünder auf dem Holzstapel und legen Sie dünne Holzstäbe kreuzweise darauf. Zünden Sie den Anzünder von oben an. Schließen Sie die Tür und lassen Sie die Luftzufuhr zunächst offen, bis sich eine Glutbasis gebildet hat. Verkleinern Sie dann die Luftzufuhr mit dem Kalten Griff.

Welches Holz ist am besten geeignet?

Verwenden Sie gut getrocknetes Buchen- oder Birkenholz mit einer Restfeuchte von nicht mehr als 25%. Die ideale Länge beträgt etwa 33 cm. Vermeiden Sie Nadelhölzer (Kiefer, Fichte) wegen des hohen Harzgehalts, der den Kamin verstopft. Keine Abfälle, lackiertes Holz, Kohle, Kunststoffe oder Papier verbrennen.

Wie reinige ich das Glas des Ofens?

Reinigen Sie das Glas nur bei kaltem Ofen. Öffnen Sie die Schiebetür mit dem Kalten Griff, indem Sie den Hebel drehen und die Tür bis zum Anschlag ausfahren. Verwenden Sie ein feuchtes Tuch oder mit Asche angefeuchtetes Papier. Sie können auch handelsübliche Ofenreiniger verwenden. Keine scheuernden Schwämme benutzen. Schließen Sie die Tür nach der Reinigung und verriegeln Sie den Hebel wieder.

Wie oft muss der Kamin gereinigt werden?

Mindestens einmal jährlich oder alle 4000 kg verbranntes Brennmaterial muss der Rauchabzug durch einen Fachmann gereinigt werden. Bei horizontalen Abschnitten häufiger kontrollieren. Ablagerungen über 5-6 mm können sich entzünden.

Welche Sicherheitsabstände muss ich einhalten?

Halten Sie folgende Mindestabstände zu brennbaren Materialien ein: seitlich und hinten 500 mm (X1, X2), vorne 1500 mm (Y1, Y2), und oben 750 mm (Z). Der Boden unter dem Ofen muss feuerfest sein, wenn er aus brennbarem Material besteht.

Was tun bei einem Kaminbrand?

Schließen Sie sofort die primäre Luftzufuhr, um die Flamme zu ersticken. Verwenden Sie den Verbrennungsluftregler, um die Klappe zu schließen. Rufen Sie umgehend die Feuerwehr. Niemals Wasser in den Ofen gießen!

Kann ich den Ofen mit geöffneter Tür betreiben?

Nein, der Ofen darf nur bei geschlossener Feuerraumtür betrieben werden. Ein Betrieb mit geöffneter Tür ist gefährlich und kann zu unkontrollierter Verbrennung und Rauchaustritt führen.

Wie stelle ich die Verbrennungsluft ein?

Bei Modell N13 verwenden Sie den Kalten Griff am Registerhebel an der Türbasis. Drehen in Richtung '+' erhöht den Luftstrom (schnellere Verbrennung), Richtung '-' reduziert ihn. Bei den Modellen V13/V13 EPLUS erfolgt die Einstellung über das Bedienfeld im Menü 'Power' oder 'Fan'.

Was ist bei der ersten Inbetriebnahme zu beachten?

Die erste Zündung sollte vom Installateur durchgeführt werden. Entfernen Sie alle Aufkleber und Verpackungen. Heizen Sie in den ersten Tagen mit kleinen Holzladungen (ca. 2 kg/h) bei geringer Leistung für mindestens 4 Stunden, um Feuchtigkeit aus den Schamottsteinen zu verdampfen. Lüften Sie den Raum gut, da anfangs Gerüche auftreten können.

Welche Garantie und Ersatzteile gibt es?

Verwenden Sie ausschließlich Original-Ersatzteile von Palazzetti. Wenden Sie sich für Reparaturen an den autorisierten Kundendienst. Die Garantie erlischt bei unsachgemäßer Verwendung oder Nichtbeachtung der Anleitung. Bewahren Sie die Bedienungsanleitung auf und geben Sie sie bei Weiterverkauf weiter.

BEDIENUNGSANLEITUNG ECOMONOBLOCCO WT 16:9B Palazzetti

INSTALLATIONS-, BEDIENUNGS- UND WARTUNGSHANDBUCH

Die vorliegende Anleitung ist fester Bestandteil des Produkts.

Vor der Installation, Wartung und Verwendung die Anleitugen stets aufmerksam durchlesen.

Übersetzung der Original-Bedienungsanleitung

ES

Sehr geehrter Kunde,

Zuallererst möchten wir Ihnen für den uns gewährten Vorzug danken und Ihnen zur Wahl gratulieren.

Damit Sie Ihren neuen Produkt, so gut wie möglich benutzen können, bitten wir Sie, die in dieser Bedienungs- und Wartungsanleitung enthaltenen Angaben genau zu befolgen.

ES

Estimado Cliente,

Benutzer und Installateur

Installateur

1 ALLGEMEINES 6

1.1 Symbole 6
1.2 Verwendungszweck 6
1.3 Zweck und Inhalt des Handbuchs 6
1.4 Aufbewahrung des Handbuchs 6
1.5 Aktualisierung des Handbuchs 6
1.6 Allgemeines 6
1.7 Konformität 7
1.8 Herstellerhaftung 7
1.9 Technischer Kundendienst und Wartung 8
1.10 Ersatzteile 8
1.11 Typenschild 8
1.12 Lieferung des Geräts 8

2 SICHERHEITSHINWEISE 9

2.1 Warnhinweise für den Installateur 9
2.2 Hinweise für das Wartungspersonal 10
2.3 Warnhinweise für den Benutzer 10

3 EIGENSCHAFTEN DES BRENNSTOFFS 13

3.1 Eigenschaften des Brennstoffs 13

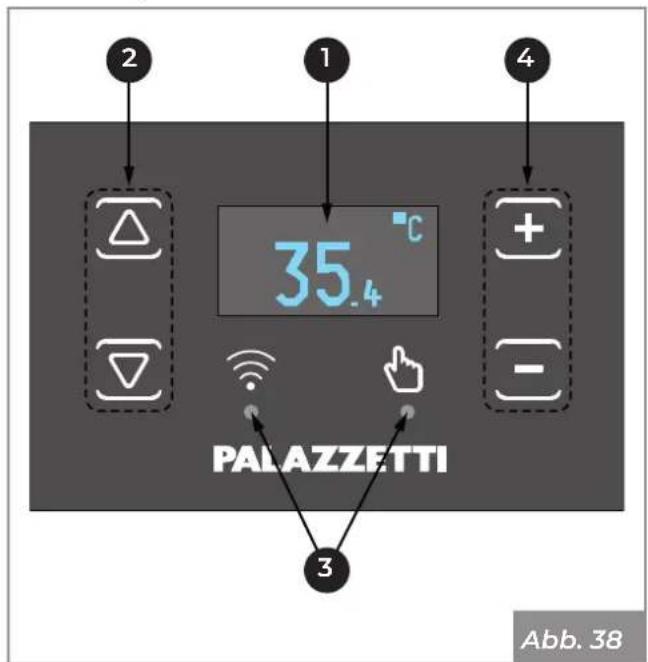

4.1 Beschreibung 14

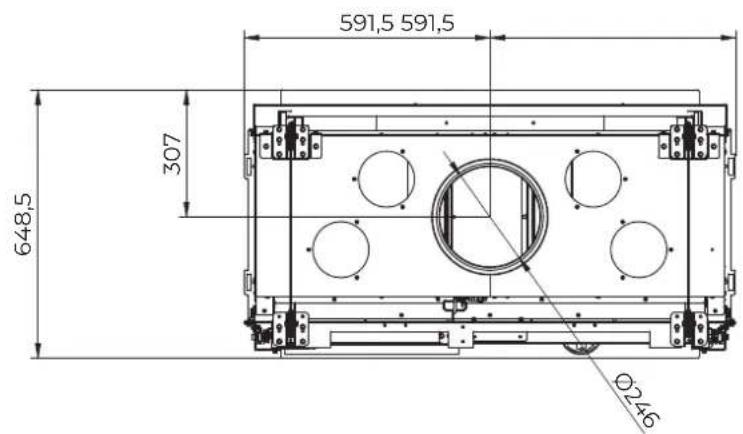

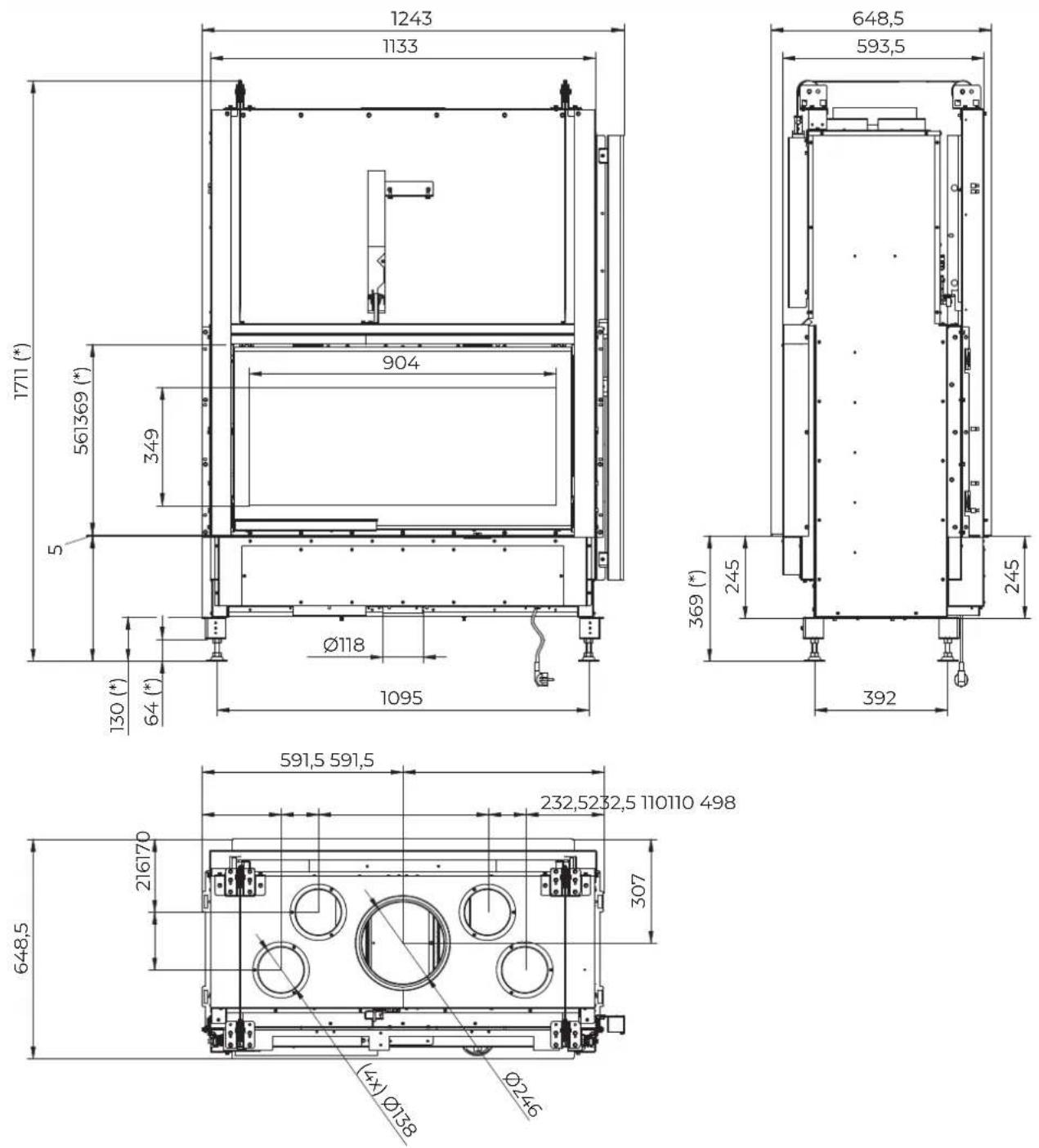

4.2 Abmessungen 15
4.3 TECHNISCHE EIGENSCHAFTEN 18
4.4 Typenschild 19

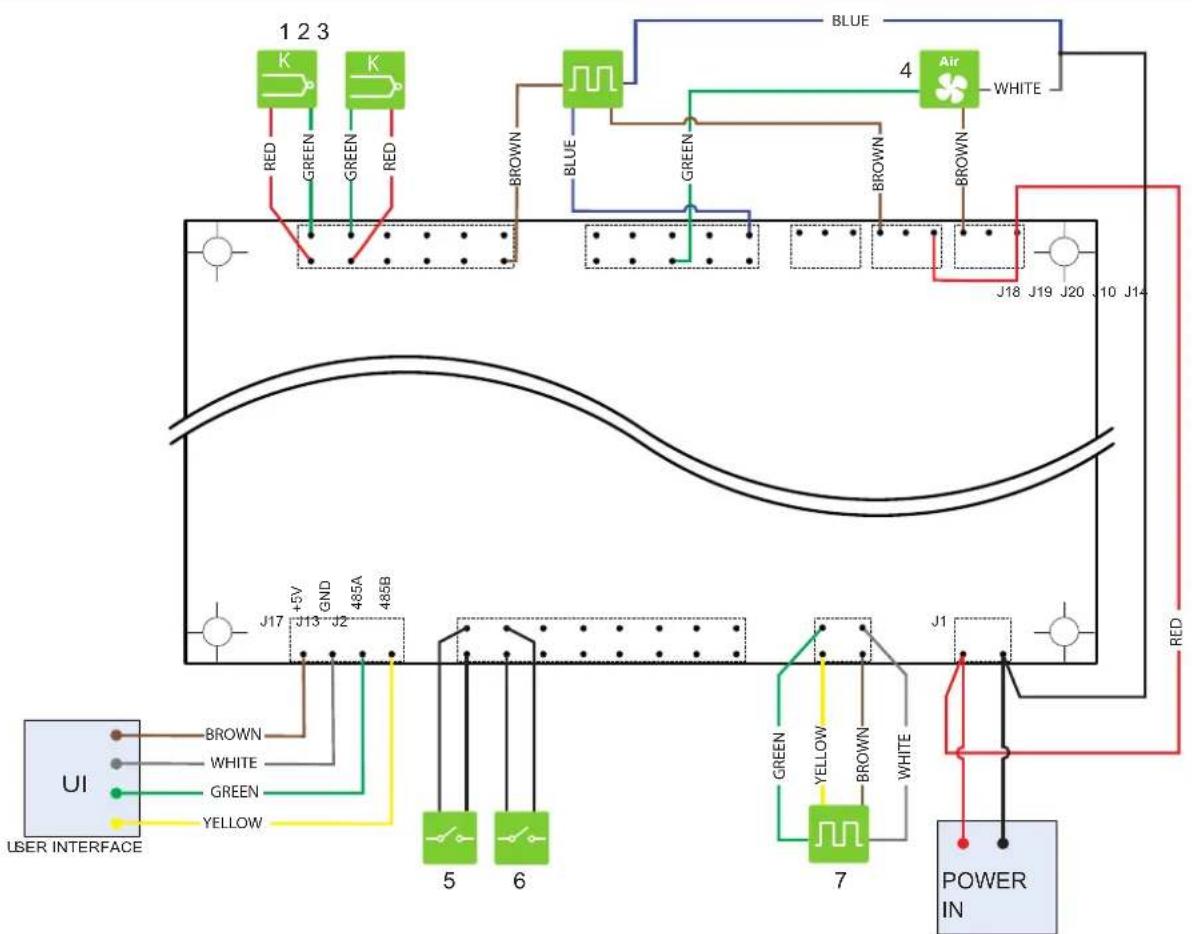

4.5 Schaltplan 20

5 HANDHABUNG UND TRANSPORT 22

5.1 Transport 23
5.2 Prüfen der Auflagefläche 23

6 VORBEREITUNG DES INSTALLATIONSORTES 24

6.1 Allgemeine Anmerkungen 24
6.2 Sicherheitsvorkehrungen 24
6.3 Installationsort 24

7 INSTALLATION 25

7.1 Allgemeine Anmerkungen 25
7.2 Provisorische Aufstellung 25

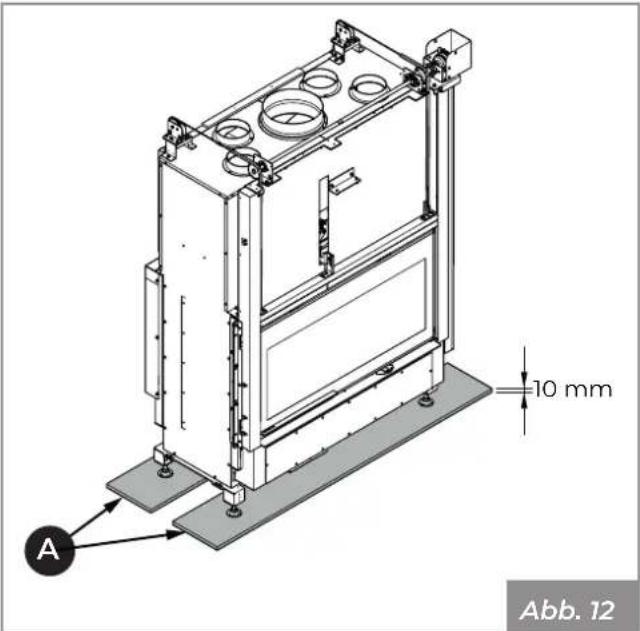

7.3 Nivellierung des Geräts 25
7.4 Montageschema 25
7.5 Erdung 26
7.6 Rauchabzugssystem 26
7.7 Lufteinlass 27
7.8 Anschluss des Heißluftzulaufs 28
7.9 Gegenhaube 30
7.10 Elektrischer Anschluss 30

8 INBETRIEBNAHME 31

8.1 Kontrolle der Basis aus Schamotte 31

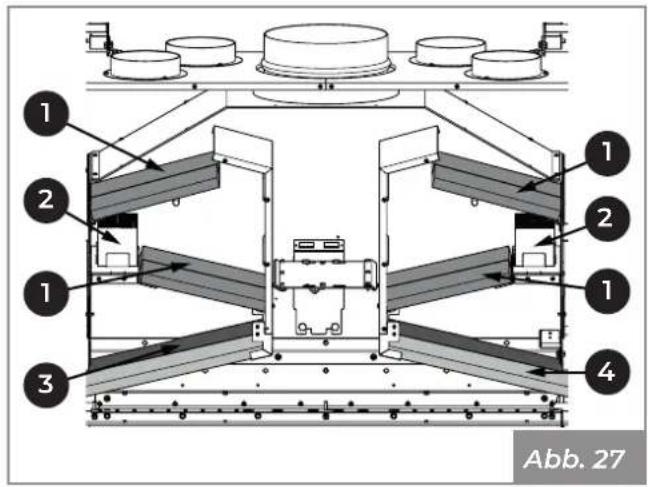

8.2 Beschreibung und Positionierung der Deflektoren 31

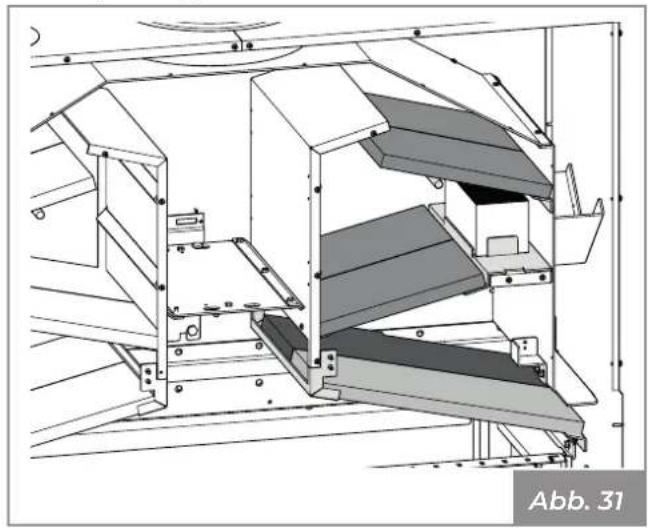

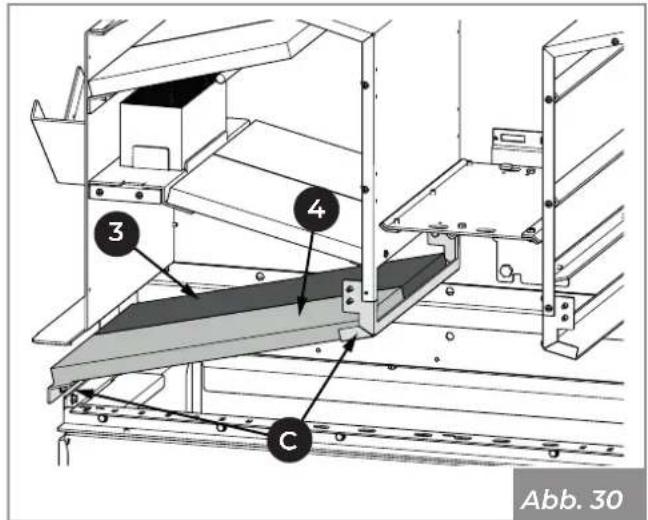

8.3 Montage der Deflektoren und O2RING 31
8.4 Montage der Schamotte 32

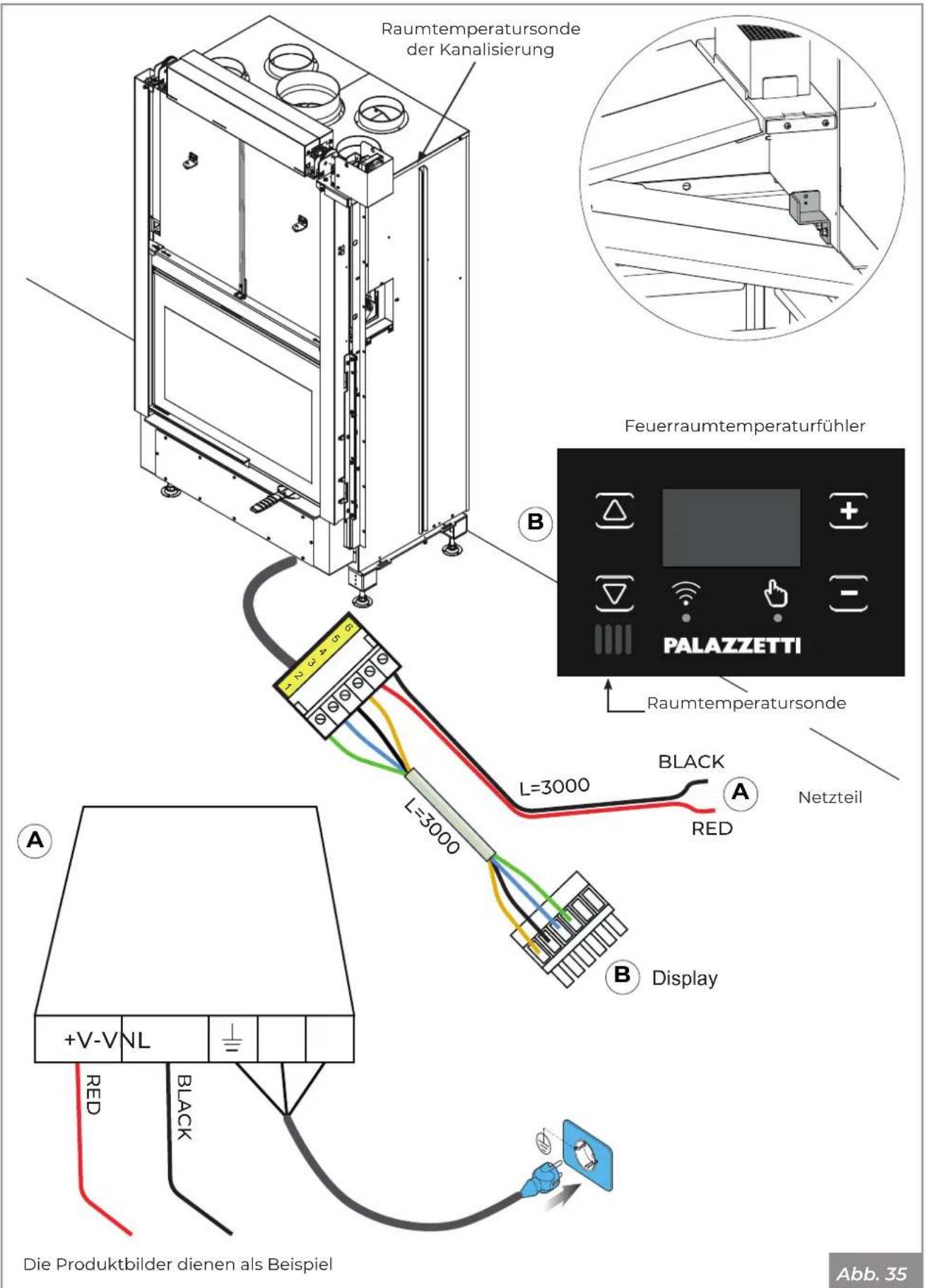

8.5 Elektrische Anschlüsse 33
8.6 Erste Zündung 35
8.7 Verbrennung 35

9 FUNKTIONSWEISE 36

9.1 Zündung 36
9.2 Nachlegen des Brennmaterials 36
9.3 Funktionsweise Versione WT 16:9B N13 36
9.4 Funktionsweise Versionen WT 16:9B V13 - V13 EPLUS 37

10 FERNBEDIENUNG (OPTIONAL) 40

10.1 Allgemeines 40

10.2 Koppeln mit Bedientafel 40

10.3 Legende der Tasten 40

10.4 Änderung der Leistung (wenn vorgesehen) 40

10.5 Änderung der Belüftung 40

10.6 Öffnen / Schließen Tür (wenn vorgesehen) 40

10.7 Zurücksetzen der Fernbedienung 40

11 REINIGUNG UND WARTUNG 41

11.1 Wartung des Rauchabzugsystems 41

11.2 Wartung des Geräts 41

11.3 Routinemäßiger Reinigungs- und Wartungsplan 42

11.4 Reinigung des Feuerraums 43

11.5 Reinigung des Glases 44

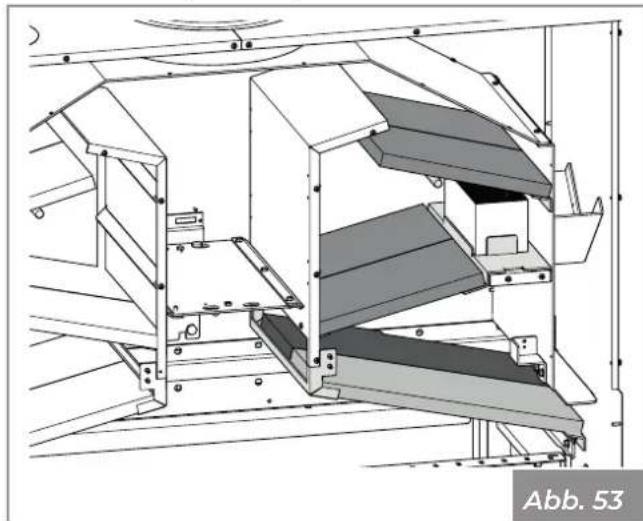

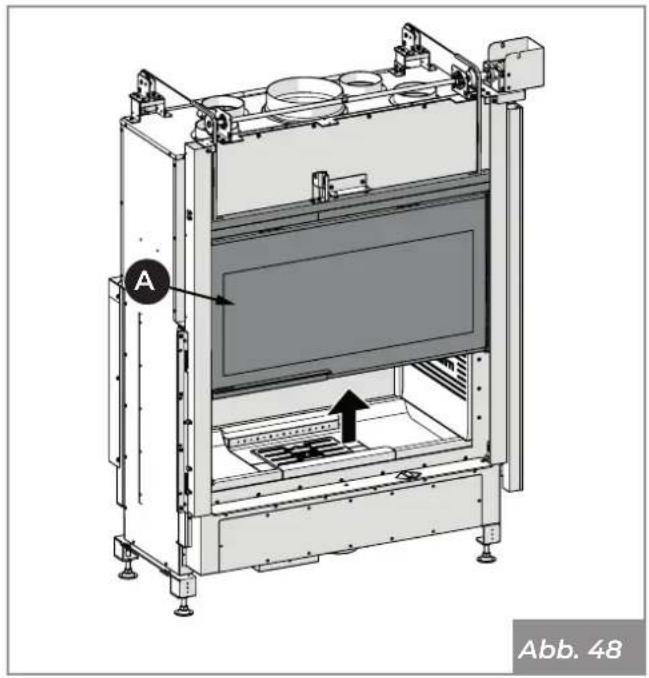

11.6 Wartung des Feuerraums 45

12 VERSCHROTTUNG UND ENTSORGUNG 47

12.1 Entsorgung der Batterien 47

1 ALLGEMEINES

Die Heizgeräte von Palazzetti sind gemäß den von den europäischen Richtlinien angegebenen Sicherheitsvorschriften hergestellt und geprüft.

Der Druck, die Übersetzung und die auch nur teilweise Reproduktion dieses Handbuchs müssen von Palazzetti genehmigt werden. Die technischen Informationen, die graphischen Darstellungen und die Angaben in diesem Handbuch dürfen nicht öffentlich verbreitet werden.

Benutzen Sie die Geräte nicht, wenn Sie die in dem Handbuch enthaltenen Informationen nicht vollständig verstanden haben; wenn Sie Zweifel haben, wenden Sie sich immer an das Fachpersonal von Palazzetti, das Ihnen helfen oder am Gerät Reparaturen und Einstellungen vornehmen wird.

Palazzetti behält sich das Recht vor, Spezifikationen und technische und/oder funktionale Eigenschaften des Produkts jederzeit, ohne Vorankündigung modifizieren zu können.

1.1 Symbole

Im vorliegenden Handbuch werden die Punkte von erheblicher Bedeutung durch die folgende Symbolik hervorgehoben:

HINWEIS: Anweisungen zum korrekten Gebrauch des Geräts und zu den Verantwortlichkeiten der zuständigen Personen.

ACHTUNG: Stelle, an der eine Anmerkung von besonderer Wichtigkeit vorhanden ist.

GEFAHR: Es wird ein wichtiger Verhaltenshinweis zur Verhütung von Unfällen oder Sachschäden ausgedrückt.

1.2 Verwendungszweck

Bei dem in diesem Handbuch beschriebenen Gerät handelt es sich um einen Ecomonoblocco zur Heizung von Innenräumen mittels Holzscheiten.

Das Gerät darf nur bei geschlossener Feuerraumtür betrieben werden.

Die angegebene bestimmungsgemäße Verwendung ist nur für Geräte mit voller baulicher, mechanischer und anlagentechnischer Effizienz gültig.

1.3 Zweck und Inhalt des Handbuchs

Der Zweck dieses Handbuchs besteht darin, die Grund- und Grundregeln für eine korrekte Installation des Geräts zu vermitteln.

Die gewissenhafte Einhaltung der darin beschriebenen Punkte garantiert ein hohes Maß an Sicherheit und Effizienz des Geräts.

1.4 Aufbewahrung des Handbuchs

Aufbewahrung und Nachschlagen

Das Handbuch muss sorgfältig aufbewahrt werden und sowohl dem Benutzer als auch dem Montage- und Wartungspersonal jederzeit zur Einsicht zur Verfügung stehen.

Die Installationsanleitungen gehören zum Gerät.

Beschädigung oder Verlust

Fragen Sie im Falle der Notwendigkeit eine weitere Kopie bei Palazzetti an.

Weitergabe des Geräts

Wenn der Benutzer das Gerät weiterverkauft, ist er verpflichtet, dem neuen Käufer die Bedienungs- und Wartungsanleitung mitzugeben.

1.5 Aktualisierung des Handbuchs

Das vorliegende Handbuch gibt den Stand der Technik zum Zeitpunkt wieder, zu dem das Gerät auf den Markt gebracht wird.

Die bereits auf dem Markt befindlichen Produkte mit den entsprechenden technischen Unterlagen werden von Palazzetti infolge von eventuellen Änderungen, Anpassungen oder der Anwendung neuer Technologien auf neuen Produkten auf dem Markt nicht als mangelhaft oder ungeeignet betrachtet.

1.6 Allgemeines

Die in diesem Handbuch enthaltenen Angaben sind allgemeine Regeln; es müssen in jedem Fall alle von den im Land, in dem das Gerät installiert wird, geltenden lokalen, nationalen und europäischen Bestimmungen vorgesehenen Vorschriften eingehalten werden.

Informationen

Im Falle eines Informationsaustauschs mit dem Hersteller des Geräts beziehen Sie sich auf die Seriennummer und die Identifikationsdaten, die auf dem Serienschild angegeben sind.

Bei auftretenden Problemen wenden Sie sich an den Händler oder einen qualifizierten, vom Hersteller autorisierten Techniker; im Falle einer Reparatur fordern Sie die Verwendung von Originalersatzteilen an.

Überprüfen und reinigen Sie regelmäßig den Rauchabzugskanal (Anschluss an das Rauchrohr).

Der Ecomonoblocco ist kein Gerät zum Kochen.

Bewahren Sie diese Bedienungsanleitung auf, die während der gesamten Lebensdauer des Gerätes dessen integraler Bestandteil ist. Wenn das Gerät verkauft oder an einen anderen Benutzer übertragen wird, stellen Sie immer sicher, dass das Handbuch dem Produkt beiliegt.

Wenn sie verloren geht, wenden Sie sich an den Hersteller oder autorisierten Händler, um eine Kopie zu erhalten.

Wartung

Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden, das für Arbeiten an dem in diesem Handbuch genannten Gerät autorisiert ist.

Verantwortung für die Installationsarbeiten

Die Verantwortung für die für die Installation des Geräts ausgeführten Arbeiten liegt nicht beim Unternehmen PALAZZETTI; sie liegt und bleibt beim Installateur, der mit der Durchführung der Prüfungen bezüglich des Rauchabzugs, des Lufteinlasses und der Korrektheit der vorgesehenen Installationslösungen beauftragt ist.

1.7 Konformität

Die in diesem Handbuch behandelten Geräte entsprechen den gesetzlichen Bestimmungen der folgenden Gemeinschaftsrichtlinien:

2014/30/EU: Richtlinie über elektromagnetische Verträglichkeit

2014/35/EU: Niederspannungsrichtlinie

2011/65/EU, 2015/863/EU, 2017/2102/EU: RoHS-Richtlinie

2009/125/EG: Ökodesign-Richtlinie

VERORDNUNG (EU) NR. 305/2011 (EU-BauPVO)

VERORDNUNG (EU) 2015/1185 (ÖKODESIGN)

Die folgenden harmonisierten Regeln und/oder Vorschriften wurden angewandt:

EU-BauPVO

- EN 13229:2001

1.8 Herstellerhaftung

Mit der Übergabe des Handbuchs mit den Bedienungs- und Wartungsanleitungen haftet Palazzetti weder zivilrechtlich oder strafrechtlich, noch direkt oder indirekt bei:

• Installation, die nicht gemäß den geltenden Vorschriften im Land und den Sicherheitsrichtlinien ausgeführt wurde;
• teilweise oder vollständige Nichteinhaltung der im Handbuch enthaltenen Anweisungen;
• Installation durch unqualifiziertes und/oder nicht ausgebildetes Personal;
• nicht mit den Sicherheitsrichtlinien konformer Gebrauch;
• nicht vom Hersteller autorisierte Änderungen und/oder Reparaturen, die am Gerät vorgenommen wurden;
  • Mangel an Wartung;
• außergewöhnliche Ereignisse.

1.9 Technischer Kundendienst und Wartung

Palazzetti verfügt über ein dichtes Kunden- dienstnetzwerk mit Zentren mit spezialisierten, ausgebildeten und geschulten Technikern.

Der Hauptsitz und unser Verkaufsnetzwerk sagt Ihnen gerne, wo Sie ein autorisiertes Kunden-dienstzentrum in Ihre Nähe finden.

1.10 Ersatzteile

Ausschließlich Original-Ersatzteile verwenden.

Nicht warten, bis die Komponenten verschlissen sind, bevor sie ausgetauscht werden.

Der Ersatz einer abgenutzten Komponente vor dem Bruch begünstigt die Verhütung von Unfällen gerade aufgrund von plötzlichem Bruch der Komponenten, die schwere Schäden an Personen und Gegenständen verursachen könnten.

1.11 Typenschild

Das Seriennummernschild (A) enthält alle charakteristischen Daten des Geräts, einschließlich der Herstellerdaten, der Seriennummer und der Kennzeichnung CE

Sie wird mit dem Produkt geliefert und muss bei der Installation unter das Marmorabdeckprofil des ecomonoblocks gelegt werden (zugänglich durch Lösen der drei Schrauben und Anheben des Profils) (Abb. 1).

Die Seriennummer muss bei allen Anfragen, die das Gerät betreffen, stets angegeben werden.

1.12 Lieferung des Geräts

Das Gerät wird perfekt verpackt und auf einer Holzpalette befestigt, die seine Handhabung durch Gabelstapler und/oder andere Mittel erlaubt, geliefert.

Zum Lieferumfang des Geräts gehören:

• Handbuch für Gebrauch, Installation und Wartung;
• Strichcode-Etikett;
  • Schutzhandschuh;
• Fernbedienfeld (in den Konfigurationen, in denen es vorgesehen ist);
• Schuko-Stecker (in den Konfigurationen, in denen er vorgesehen ist);
• Kalter Griff.

2 SICHERHEITSHINWEISE

2.1 Warnhinweise für den Installateur

Die im vorliegenden Handbuch enthaltenen Vorgaben müssen beachtet werden.

Die Montage- und Demontagearbeiten dürfen nur von spezialisierten Fachtechnikern ausgeführt werden.

Die Installation, Verwendung und Wartung des Produkts muss in Übereinstimmung mit den Anweisungen des Herstellers und unter Einhaltung der Vorschriften erfolgen. Die Nichtbeachtung der gegebenen Anweisungen und falsche Bedienungen können zu gefährlichen Situationen, Schäden an Eigentum, Menschen, Tieren, Gesundheitsproblemen oder Funktionsstörungen führen.

Installation, elektrischer Anschluss, Betriebskontrolle und Wartung dürfen nur von autorisiertem und qualifiziertem Personal durchgeführt werden.

Die Installation und Wartung des Produkts darf nur von qualifiziertem Personal mit entsprechenden Kenntnissen über das Produkt durchgeführt werden. Verwenden Sie nur vom Hersteller empfohlene Original-Ersatzteile.

Die Verantwortung für die Arbeiten, die am Aufstellungsort des Geräts durchgeführt werden, liegt und bleibt beim Benutzer; Letzterer ist auch für die Durchführung der Kontrollen bezüglich der vorgeschlagenen Installationslösungen verantwortlich.

Der Installateur muss sich an alle lokalen, nationalen und europäischen Vorschriften halten.

Das Gerät muss auf Böden mit angemessener Tragfähigkeit installiert werden.

Sicherstellen, dass sich der Rauchabzug und die Lüftungsöffnung für die vorgesehene Installation eignen.

Keine elektrischen Anschlüsse mit provisorischen oder nicht isolierten Kabeln ausführen.

Überprüfen Sie, ob die Erdung der elektrischen Anlage effizient ist.

Der Installateur muss, bevor er mit der Montage oder Demontage des Geräts beginnt, die gesetzlich vorgesehenen Sicherheitsvorkehrungen und insbesondere die folgenden Punkte beachten:

• nicht unter ungünstigen Bedingungen arbeiten;
• in perfekter psychophysischer Verfassung arbeiten und sicherstellen, dass die persönlichen Schutzausrüstungen zur Unfallverhütung unversehrt und vollkommen funktionstüchtig sind;
• Schutzhandschuhe und Sicherheitsschuhe tragen;
  • elektrisch isoliertes Werkzeug benutzen;
• sicherstellen, dass der von der Phase der Montage/Demontage betroffene Bereich frei von Hindernissen ist.

Installieren Sie das Produkt in nicht brandgefährdeten Räumen, die mit allen Einrichtungen wie Stromversorgung (Luft und Strom) und Rauchabzügen ausgestattet sind.

Bewerten Sie die statischen Bedingungen des Bodens, auf dem das Gewicht des Produkts schwerkraftbedingt ruht, und sorgen Sie für eine angemessene Isolierung, wenn der Boden aus brennbarem Material (z.B. Holz, Teppich, Kunststoff) besteht.

Spannungsführende elektrische Teile: das Produkt erst nach Abschluss der Montage mit Strom versorgen.

2.2 Hinweise für das Wartungspersonal

Wartungsarbeiten dürfen nur von autorisiertem und qualifiziertem Personal durchgeführt werden.

Die im vorliegenden Handbuch enthaltenen Vorgaben müssen beachtet werden.

Immer die persönlichen Schutzausrüstungen und die anderen Schutzeinrichtungen verwenden.

Vor den Wartungsarbeiten sicherstellen, dass das Gerät, wenn er vorher benutzt worden ist, vollständig abgekühlt ist.

Wenn auch nur eine der Sicherheitseinrichtungen nicht funktioniert, gilt das Gerät als nicht funktionsfähig.

Trennen Sie das Gerät vom Netz, bevor Sie Wartungsarbeiten durchführen.

Das Gerät von der Stromversorgung trennen, bevor Arbeiten an elektrischen und elektronischen Bauteilen, Steckverbindern und beweglichen Teilen (System zum Anheben der Gläser, automatische Reinigungssysteme für Kohlenbecken usw.) durchgeführt werden.

2.3 Warnhinweise für den Benutzer

Für den korrekten Gebrauch des Produkts und der daran angeschlossenen elektronischen Geräte sowie zur Vermeidung von Unfällen sind die in diesem Handbuch enthaltenen Anweisungen stets zu beachten.

Das Gerät hat besonders heiße Außenflächen (Tür, Griff, Glas, Rauchabzugsrohre usw.). Es ist daher notwendig, den Kontakt mit diesen Teilen ohne angemessene Schutzkleidung oder geeignete Mittel, wie z.B. Wärmeschutzhandschuhe oder Betätigungssysteme vom Typ "kalter Griff", zu vermeiden.

Aus diesem Grund wird höchste Vorsicht während des Betriebs empfohlen; insbesondere:

Berühren Sie nicht die Glas-scheibe der Feuerraumtür und nähern Sie sich ihr nicht, da dies zu Verbrennungen führen kann. Nicht für längere Zeit in die Flamme schauen.

Wäsche nicht direkt auf das Gerät legen mit der Absicht, sie zu trocknen: Brandgefahr.

• den Rauchabzug nicht anfassen;
- keinerlei ausführen; Reinigungen
- keine Asche herausnehmen;
- die Aschenlade nicht öffnen (wo vorgesehen).

das Gerät darf von Kindern ab dem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung oder notwendige Kenntnisse benutzt werden, vorausgesetzt, sie werden beaufsichtigt oder haben Anweisungen zur sicheren Benutzung des Geräts und zum Verständnis der damit verbundenen Gefahren erhalten. Kinder dürfen nicht mit dem Gerät spielen. Die vom Benutzer durchzu-

führende Reinigung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

Vor jedem Vorgang muss der Benutzer oder jede Person, die das Produkt in Betrieb nehmen will, den gesamten Inhalt dieses Installations- und Benutzerhandbuchs gelesen und verstanden haben. Fehler oder schlechte Einstellungen können zu gefährlichen Bedingungen und/oder unregelmäßigem Betrieb führen.

Der nicht erfahrene Benutzer muss vor dem Zugang zu jeglichem Teil, das ihn einer Gefahr aussetzen könnte, geschützt sein. Er darf deshalb nicht zum Eingriff auf mit (elektrischem oder mechanischem) Risiko verbundenen Innenbereichen autorisiert werden, auch nicht bei abgetrennter Stromversorgung.

Beachten Sie die Anweisungen und Warnhinweise auf den Typenschildern am Gerät.

Die Schilder sind Unfallverhütungsvorrichtungen, daher müssen sie immer perfekt lesbar sein. Falls sie beschädigt und unlesbar sein sollten, ist es zwingend notwendig, sie zu ersetzen, indem man beim Hersteller das Original-Ersatzteil anfordert.

Beachten Sie unbedingt den Plan zur Routinewartung und zur außerordentlichen Wartung.

Verwenden Sie das Gerät nicht, ohne vorher die tägliche Reinigung durchgeführt zu haben.

Das Gerät bei Funktionsstörungen, Verdacht auf Bruch oder ungewöhnlichen Geräuschen nicht benutzen.

Schalten Sie im Falle eines Fehlers oder einer Fehlfunktion das Gerät aus und wenden Sie sich sofort an den Techniker.

Schütten Sie während des Betriebs oder zum Löschen des Feuers in der Brennschale kein Wasser in das Gerät.

Das Gerät nicht als Auflage oder Befestigung benutzen.

Es ist verboten, das Produkt als Leiter oder Stützkonstruktion zu verwenden.

Das Gerät erst reinigen, wenn es selbst und die Asche vollständig abgekühlt sind.

Falls Rauch in den Raum entweicht oder eine Deflagration das Gerät beschädigt, schalten Sie es aus, belüften Sie den Raum und wenden Sie sich umgehend an den Installateur/Servicechniker.

Wenn der Rauchabzug Feuer fängt, die Zufuhr für die Primärluft, die für die Verbrennung gebraucht wird, schließen und dann am Verbrennungsluftregler hantieren, um die Klappe zu schließen, damit die Flamme erstickt. Rufen Sie dann die zuständigen Behörden an.

Wenn das Gerät aufgrund eines suboptimalen Zuges im Abgasrohr ausfällt, reinigen Sie es nach dem in Abschnitt "11.1 Wartung des Rauchabzugsystems" a pagina 41 beschriebenen Verfahren.

Während des Betriebs nicht die lackierten Teile berühren, um Schäden am Lack zu vermeiden.

Jegliche Verantwortung für den unsachgemäßen Gebrauch des Produkts geht vollständig zu Lasten des Benutzers und entbindet den Hersteller von jeglicher zivil- und strafrechtlichen Haftung.

Es ist verboten, das Gerät bei geöffneter Tür zu betreiben.

Es ist verboten, das Gerät zu benutzen, wenn die Glas- oder Türdichtungen beschädigt sind.

Jede Art der Manipulation oder des unbefugten Austauschs von Nicht-Originalteilen des Produkts kann für die Sicherheit des Bedieners gefährlich sein und entbindet das Unternehmen von jeder zivil- und strafrechtlichen Verantwortung.

Vor jedem Einschalten muss sichergestellt werden, dass die Aschelade ordnungsgemäß gereinigt wurde.

Waschen Sie das Produkt nicht mit Wasser. Wasser kann in das Innere des Geräts eindringen und die elektrische Isolierung beschädigen und einen elektrischen Schlag verursachen.

Stehen Sie nicht längere Zeit vor dem in Betrieb befindlichen Produkt.

Falsche Verwendung des Produkts oder unsachgemäße Wartung können zu einer ernsthaften Explosionsgefahr in der Brennkammer führen.

Verwenden Sie nur den vom Hersteller empfohlenen Kraftstoff. Das Produkt darf nicht als Verbrennungsofen verwendet werden.

Es ist verboten, Benzin, Lampentreibstoff, Kerosin, Flüssigholzfeuerzeug, Äthylalkohol oder ähnliche Flüssigkeiten zu verwenden, um eine Flamme in diesem Gerät zu entzünden oder wiederzubeleben. Halten Sie diese Flüssigkeiten während des Betriebs in einem sicheren Abstand zum Gerät.

Einige Ratschläge zur Vermeidung von Korrosion:

• Führen Sie die üblichen Reinigungsarbeiten sorgfältig durch und vermeiden Sie dabei Ascheablagerungen;
• das Gerät nur mit Brennstoff versorgen, der die unter "Eigenschaften des Brennstoffs" aufgeführten Merkmale aufweist;
• verwenden Sie keine Lösungsmittel, Säuren, Reinigungsmittel oder aggressive Produkte zur direkten Reinigung von Glas oder anderen Komponenten des Produkts;
• vermeiden Sie es, das Produkt unter ungünstigen Umweltbedingungen (Feuchtigkeit, Salzgehalt der Luft, schlechtes Wetter usw.) zu belassen;
• bei längerer Nichtbenutzung des Gerätes (z.B. Sommerperiode) Austrocknungsbeutel in die Brennkammer einführen, um die Luftfeuchtigkeit zu absorbieren, wobei darauf zu achten ist, dass diese beim Wiedereinschalten des Produkts entfernt werden.

3 EIGENSCHAFTEN DES BRENNSTOFFS

3.1 Eigenschaften des Brennstoffs

Das Gerät sollte vorzugsweise mit gut gelagertem Buchen /Birkenholz gefüttert werden. Jede Holzart hat unterschiedliche Eigenschaften, die auch die Verbrennungseffizienz beeinflussen.

Von Nadelhölzern (Pinie - Fichte) wird abgeraten: Sie haben einen hohen Gehalt an Harzstoffen, welche den Kaminschacht schnell verstopfen.

Abfallmaterial, Rinde, mit Lacken behandeltes Holz, Platten, Kohle, Kunststoffe, Papier und Pappe dürfen nicht verbrannt werden, andernfalls führt dies zum Erlischen jeglichen Garantieanspruchs.

Die kontinuierliche und längere Verwendung von Holz, das besonders reich an aromatischen Ölen ist (z.B. Eukalyptus, Myrte, etc.) verursacht eine schnelle Abnutzung der internen Komponenten, aus denen das Produkt besteht.

Die Nennleistung in kW des Geräts wird durch Verbrennen der korrekten Holzmenge erhalten, achten Sie darauf, die Brennkammer nicht zu überfüllen.

Das Holz muss einen empfohlenen Feuchtigkeitsgehalt von nicht mehr als 25% und eine ideale Länge von etwa 33 cm aufweisen und muss horizontal gelegt werden, wobei darauf zu achten ist, dass die Schlitze im Feuerraumgitter sowie die vorderen und hinteren Löcher im Verbrennungsluftverteiler nicht vollständig verdeckt werden.

Die Bezugsnorm für den Brennstoff ist die DIN EN ISO 17225-1 "Scheitholz aus Wald".

Es ist verboten, das Gerät als Müllverbrennungsanlage zu verwenden.

1 Kanalisierung der Luft (*)

2 Glastür

3 Griff zum Öffnen der Tür

4 Feuerraumgitter

5 Aschekasten

6 Einstellung Verbrennungsluft

7 Türgriff für Kaltöffnung

8 Eingang Verbrennungsluft

9 Raumluftgebläse (*)

10 Türautomatisierung (**)

11 Rauchabzug

(*) Für die Modelle V13 - V13 EPLUS

(**) Nur das Modell V13 EPLUS.

4.2 Abmessungen

WT 16:9B N13

(*) Mittels Füßen einstellbare Höhe Abmessungen in mm

Abb. 3

WT 16:9B V13

(*) Mittels Füßen einstellbare Höhe Abmessungen in mm

Abb. 4

WT 16:9B V13 EPLUS

(*) Mittels Füßen einstellbare Höhe Abmessungen in mm

Abb. 5

4.3 TECHNISCHE EIGENSCHAFTEN

WT 16:9B		WT 16:9B
		N13	V13 - V13 EPLUS
Zugehörigkeitsklasse in Bezug auf D.L.C. 186/2017 Nr. 5 Sterne 5 Sterne
Nennwärmeleistung (*) kW 13,5 13,5
Leistungsgrad % 85,1 85,1
Stündlicher Kraftstoffverbrauch kg/h 4,03	4,03
Rauchdurchsatz	g/s	9,9	9,9
CO-Emissionen (13% von O2)	mg/Nm ^3	569 569
Rauchtemperatur	°C	235,9	235,9
Brennstoff		Holz
Kaminzug	Pa	12 ± 2
Gewicht	kg	428
Rauchabzug	mm	∅ 250
Außenlufteinlass	mm	∅ 110
Eingang Verbrennungsluft	mm	∅ 118
Geeignet für Räume mit nicht weniger als: m	^3	95

Elektrische Daten		WT 16:9B
		N13	V13 - V13 EPLUS
Spannung	V	-	230
Frequenz	Hz	-	50
Max. aufgenommene Leistung im Betrieb	W	-	55

(*) Die in den technischen Eigenschaften genannten Leistungen werden erreicht, wenn das Primärluftregister auf der ersten Kerbe von links positioniert wird - Glasreinigung vollständig geschlossen

4.4 Typenschild

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

DOP N: 000001403--N.B. 2489 EN 13229:2001

13.2.2004/AC:2007

F	Brennstoff
Plmax	Eingeführte max Leistung
Pmax	Raumnennwärmeleistung
EFFmax	Wirkungsgrad bei Nennleistung
COmax (13% O_2 )	CO-Emissionen bei Nennleistung (13% O_2 )
Dust	Staub
Tf	Rauchtemperatur
Wmin	Max. aufgenommene Leistung (Betrieb)
Wmax	Max. aufgenommene Leistung (Zündung)
Wmin	Absorbierte Leistung im Standby

X1/X2/Y

Mindestabstand zu brennbaren Materialien

4.5 Schaltplan

WT 16:9B V13

Air	1 Raumluftgebläse
	2 Rauchmelder
	3 Raumsonde
UI/PC

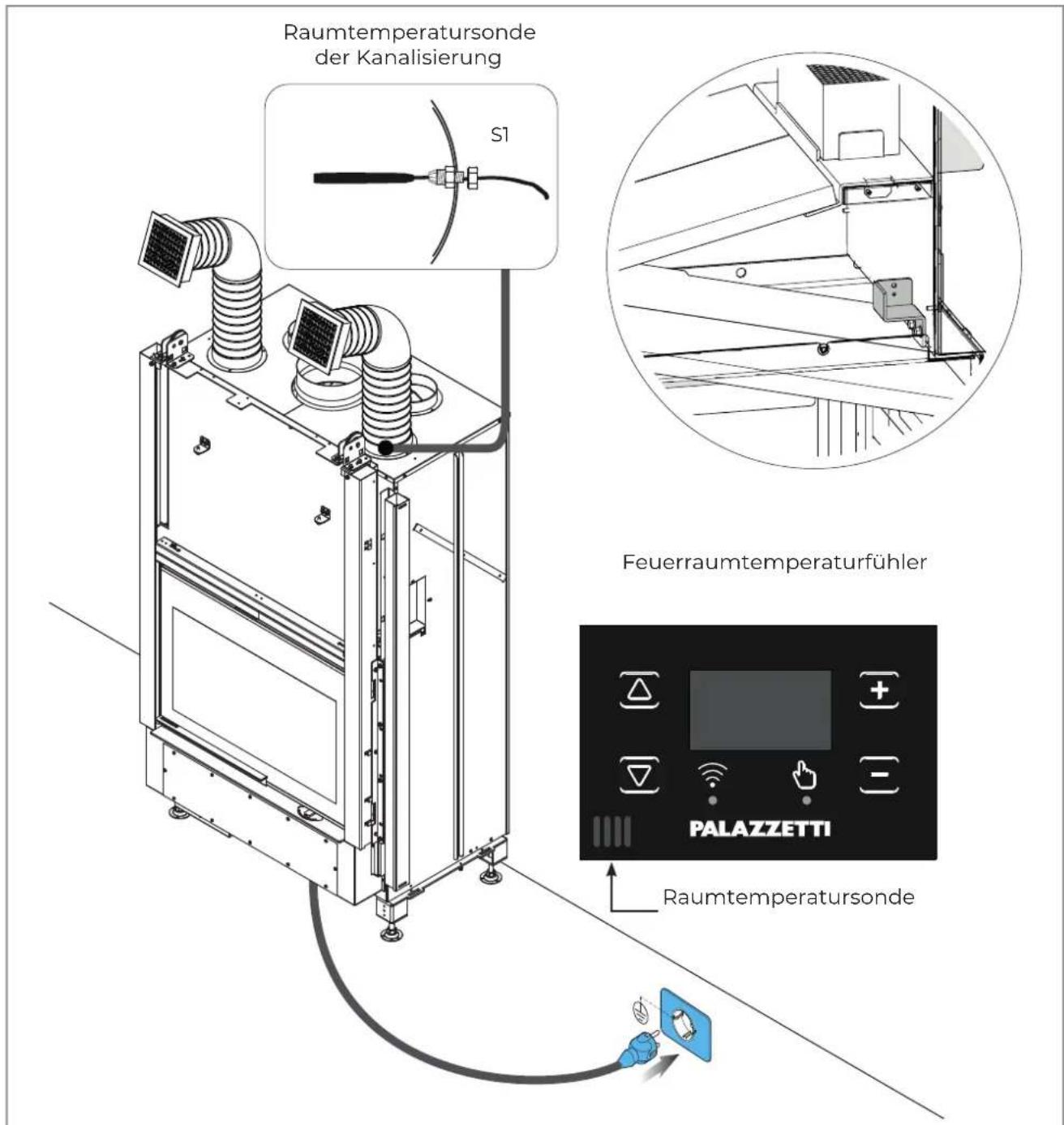

WT 16:9B V13 EPLUS

	1 Rauchmelder
	2 Feuerraumtemperaturfühler
	3 Motor der Tür
	4 Raumluftgebläse
	5 Endschalter der Verbrennungsluftsteuerung
	6 Endschalter der motorisierten Tür
	7 Raumtemperatursonde
UI/PC

5 HANDHABUNG UND TRANSPORT

Das Gerät wird komplett mit allen erforderlichen Teilen geliefert: montierte Metallstruktur und separate Innenverkleidung der Brennkammer. Die beiden Teile befinden sich in einer Verpackung, die sich für lange Transporte eignet.

Wir empfehlen, das Gerät erst am Installationsort auszupacken.

Fahren Sie mit dem Transport und Auspacken des Geräts mit geeigneten Mitteln fort.

Sicherstellen, dass keine Kinder mit den Verpackungsteilen spielen (z.B. Folien und Polystyrol):

Es besteht Erstickungsgefahr!

Während des Bewegens, Hebens und Auspackens des Geräts ist Folgendes unbedingt erforderlich:

• immer in vertikaler Position halten;
• niemals in horizontale Position kippen;

- Entfernen der Transportpalette

Die Entsorgung der Materialien kann auch Dritten anvertraut werden, vorausgesetzt, dass für die Verwertung und Entsorgung der betreffenden Materialien stets zugelassene Unternehmen eingesetzt werden.

Halten Sie sich bezüglich der Entsorgung der Materialien und eventuell der Meldung der Entsorgung immer und in jedem Fall an die geltenden Vorschriften des Landes, in dem gearbeitet wird.

Um das Gerät von der Transportpalette zu entfernen:

• Den Holzkäfig entfernen.
  • Die Schrumpffolie entfernen.
• Vergewissern Sie sich, dass die Seile in der Nut der Umlenkrollen liegen, und lösen Sie dann das Gegengewicht, indem Sie die Klemmen und Befestigungsbügel (Abb. 9) entfernen.
• Falls vorhanden, ist die Verpackung mit den Teilen der Innenverkleidung des Feuerraums von der Palette zu entfernen.

Entfernen Sie die Schrauben, mit denen die Gerätefüße an der Palette (Abb. 10) befestigt sind, und entfernen Sie sie.

Sicherstellen, dass der Gabelstapler eine höhere Tragfähigkeit als das Gewicht des anzuhebenden Geräts besitzt. Der Fahrer des Hebezeugs hat die gesamte Verantwortung für den Hub der Lasten.

Achten Sie besonders darauf, Holz- oder Parkettböden zu schützen, um zu vermeiden, dass das Gewicht des Geräts während der Bewegung die Böden beschädigt.

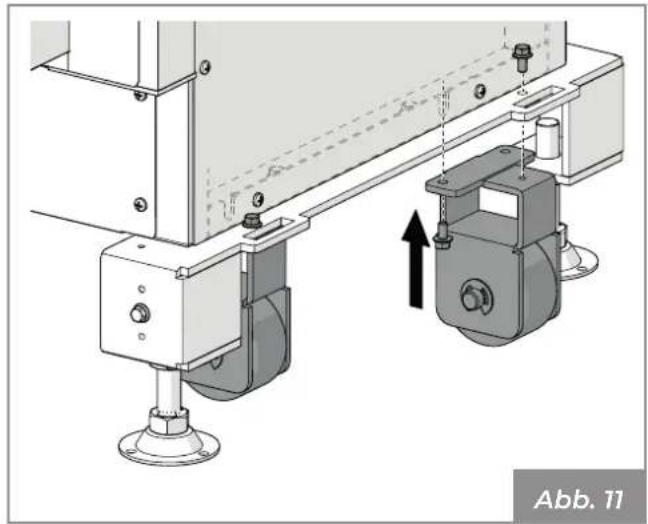

Das Produkt verfügt über entsprechende Anschlüsse für die Montage der Räder (Abb. 11) auf der Unterseite. Hinsichtlich der Montage der Räder siehe Installationshandbuch „Radkit“.

Die Räder sind nicht im Lieferumfang enthalten, sondern können separat gekauft werden.

Während des Hubs müssen Reißen oder plötzliche Bewegungen vermieden werden.

Achten Sie darauf, dass das Gerät zu Ungleichgewicht neigt.

5.2 Prüfen der Auflagefläche

Kontrollieren Sie die Tragfähigkeit der Decke.

Wenn der Boden das Gewicht des Geräts nicht tragen kann, installieren Sie geeignete Stahlplatten (A - Abb. 12) oder einen Betonsockel (A - Abb. 13), der ein elektrogeschweißtes Gitter 10x10x6 (B - Abb. 13) besitzt, um das Gewicht zu verteilen.

Hinsichtlich der Abmessungen der Platten oder des Betonsockels wenden Sie sich bitte an einen Fachmann.

Es wird empfohlen, das Gerät in einer Höhe von ca. 35–40 cm vom Boden bis zur Feuerfläche zu installieren, um die Verwendung zu erleichtern.

Zum Nivellieren des Geräts verwenden Sie die Einstellschrauben unter den Füßen des Geräts.

6 VORBEREITUNG DES INSTALLATIONSORTES

6.1 Allgemeine Anmerkungen

In den folgenden Abschnitten werden einige Hinweise gegeben, die für eine maximale Leistung des Produkts und einen sicheren Betrieb beachtet werden müssen. Die folgenden Anweisungen unterliegen jedenfalls der Beachtung eventueller, geltender Gesetze und nationaler, regionaler und lokaler Vorschriften des Installationslandes des Geräts.

Für Italien muss die Installation von einer qualifizierten Person in Übereinstimmung mit der Norm EN 10683 durchgeführt werden.

6.2 Sicherheitsvorkehrungen

Die Montage- und Demontagearbeiten dürfen nur von spezialisierten Fachtechnikern ausgeführt werden.

Es wird empfohlen, deren Qualifikation und tatsächlichen Fähigkeiten sicherzustellen.

In Italien müssen diese Techniker die Zulassung beim Buchstaben "C" besitzen, die von der Handelskammer gemäß dem M.D. 37/08 erteilt wird.

Zu den Mindestsicherheitsabständen, die bei der Aufstellung des Geräts bezüglich von brennbaren Materialien und Gegenständen eingehalten werden müssen, siehe folgendes Abb. 14.

Modell	X1	X2	Y1	Y2	Z
WT 16:9B	500	500	1500	1500	750 mm

Böden aus brennbarem Material wie zum Beispiel Holz, Parkett, Linoleum, Laminat oder Teppich müssen durch eine feuerfeste Auflage unter dem Ofen, die auch den vorderen Teil vor eventuell beim Reinigen herausfallenden Verbrennungsresten schützen, geschützt werden.

Der Hersteller lehnt jegliche Haftung für eventuelle Änderungen der Eigenschaften des Materials, aus dem der Boden unter dem Schutz besteht, ab.

Einen technischen Raum vorsehen, der für eventuelle Wartungsarbeiten zugänglich ist.

Immer daran denken, den Mindestabstand zu entzündlichem Materialien einzuhalten (X), der auf dem Typenschild der für die Erstellung des Kamins verwendeten Rohre angegeben ist.

In der Nähe des Gerätes muss ein Stromanschluss vorgesehen werden, damit das Stromkabel (falls vorhanden) angeschlossen werden kann.

7 INSTALLATION

7.1 Allgemeine Anmerkungen

In den folgenden Absätzen werden einige zu befolgende Anweisungen aufgeführt, um den maximalen Wirkungsgrad des erworbenen Produkts zu erhalten.

Die folgenden Anweisungen unterliegen jedenfalls der Beachtung eventueller, geltender Gesetze und nationaler, regionaler und lokaler Vorschriften des Installationslandes des Geräts.

Vor der Installation des Geräts und der Ausführung der Verkleidung müssen folgende Kontrollen durchgeführt werden:

- die korrekte Funktion des Bypassventils überprüfen.

7.2 Provisorische Aufstellung

Wir empfehlen, das Gerät erst einmal vorzumontieren, um den Platzbedarf der verschiedenen Bauteile und den Durchführungen der Luftklappen zu sehen.

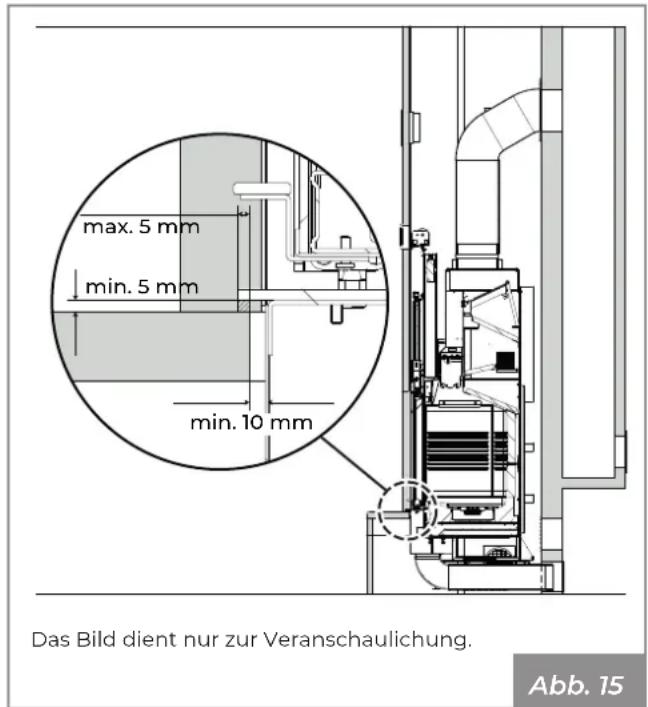

Es ist notwendig, den frontalen Teil des Geräts mit der Innenkante der Marmorplatte übereinstimmen zu lassen, indem ein Schlitz von 5 mm gelassen wird, damit eine freie Ausdehnung des Geräts möglich ist (Abb. 15).

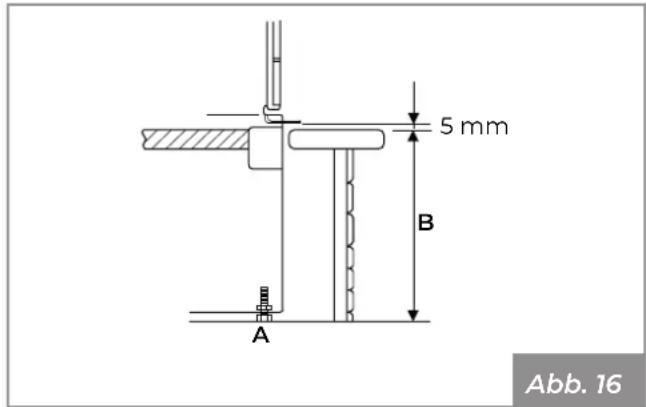

7.3 Nivellierung des Geräts

Um die endgültige Höhe des Ecomonoblocco (Höhe Feuerfläche der Verkleidung) zu regulieren, ist es ausreichend, auf die Stellschrauben auf den Beinen einzuwirken. Schrauben einstellen (Abb. 16: A-Einstellschraube, B-Höhe Feuerfläche), um das Abdeckprofil auf den Monoblocco in der vorgesehenen Höhe in Bezug auf die Verkleidung zu bringen, wobei darauf zu achten ist, dass der Sockel des Feuerraums eben ist.

7.4 Montageschema

In Abb. 17 ist beispielhaft ein Montageschema dargestellt.

A) Kamin
B) Externer Lufteinlass
c) Wärmerückgewinnungsgitter
D) Gegenhaube und feuerbeständige Trägerstruktur
E) Rauchkanal
F) Inspektionsplatte
G) Luftzirkulationsgitter
H) MindestabstandzwiscehnVerkleidungundEcomonoblocco 5 mm.

Die korrekte Installation des Rauchkanals zwischen dem Ecomonoblocco und dem Kamin muss wasserdicht ausgeführt werden, wobei alle Verbindungsfugen (A - Abb. 17) mit einem für hohe Temperaturen geeigneten Material abgedichtet werden müssen.

Wenn der Ecomonoblocco auf einem Kamin installiert ist, der zuvor von anderen Feuerräumen verwendet wurde, muss eine gründliche Reinigung durchgeführt werden, um Funktionsstörungen zu vermeiden und einen Brand durch unverbrannte, an den Innenwänden abgelagerte Materialien zu vermeiden.

Die Installationsvorschriften verlangen den Einbau eines Wärmerückgewinnungsgitters möglichst nahe an der Decke (circa 20 cm) (C - Abb. 17).

Das Vorhandensein eines Inspektionspaneels (F - Abb. 17) mit den Mindestabmessungen 300x300 mm auf

der Höhe des Getriebemotors, sofern vorhanden, und der Höhe des Getriebemotors, sofern vorhanden, und an den beweglichen Teilen, um jegliche Wartung zu erleichtern.

Eine nicht korrekte Installation kann die Sicherheit des Geräts beeinträchtigen.

Die Verkleidung muss aus feuerbeständigem Material gefertigt sein.

Bei Vorhandensein von brennbaren Strukturen oder Materialien auf der Rückseite oder in der Nähe des Feuerraums sind die im Produkthandbuch angegebenen Mindestsicherheitsabstände einzuhalten.

Das System muss gemäß den geltenden Gesetzen mit einer Erdung und einem Differenzialschalter ausgestattet sein.

Der Rauchableitkanal muss einen eigenen Erdungsanschluss haben.

7.5 Erdung

Das Gerät besitzt eine Potentialausgleichsschraube, für den Anschluss eines Kabels mit Querschnitt von 2,5 mm ^2 bis 6 mm ^2 , das verwendet werden kann, um den Potentialausgleich der Masse gemäß den geltenden Vorschriften zu erhalten. Dieser Anschluss befindet sich auf der Rückseite des Geräts und ist durch das Symbol ♦ gekennzeichnet.

Auch der Rauchabzug muss eine eigene Erdung gemäß den geltenden Vorschriften besitzen.

7.6 Rauchabzugssystem

Das Gerät muss an ein Rauchabzugssystem angeschlossen werden, das geeignet ist, eine angemessene Dispersion der Verbrennungsprodukte in die Atmosphäre zu gewährleisten, und das den Normen EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 sowohl hinsichtlich der Abmessungen als auch der verwendeten Materialien entspricht.

Der Durchmesser des Rauchkanals muss den Angaben im technischen Datenblatt des Produkthandbuchs entsprechen.

Die Komponenten der Abzugssysteme von Verbrennungsprodukten müssen für die spezifischen Betriebsbedingungen geeignet und gekennzeichnet sein €

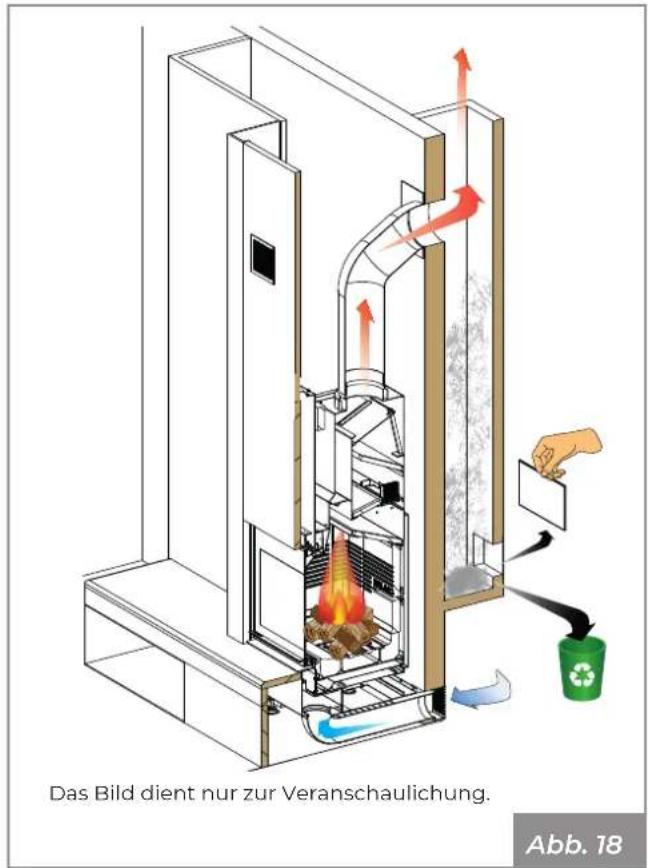

Unter dem Eingang des Kamins sollte eine Sammelkammer mit Inspektionsöffnung für feste Materialien und eventuelles Kondenswasser (Abb. 18) vorgesehen werden.

Keine Glaswolle oder Papier-Isolier-material verwenden: Sie könnten sich entzünden.

Alle Komponenten des Kaminsystems müssen als geeignet für die spezifischen Betriebsbedingungen erklärt werden und CE-Kennzeichnung besitzen.

Der Rauchkanal (A - Abb. 19) zwischen dem Feuerraum und dem Kamin muss den gleichen Querschnitt haben wie der Rauchabzug des Kamins. Der Rauchgasanschluss muss dicht sein und die Verwendung von flexiblen Metallschläuchen ist verboten. Die Richtungsänderungen in Bezug auf den Rauchauslass des Geräts müssen mit Bogenstücken vorgenommen werden, die nicht mehr als 45° (besser noch, wenn sie nur 30° betragen) in Bezug auf die Vertikale aufweisen.

Der Schornstein muss einen Windschutz und einen internen Querschnitt gleich demjenigen des Rauchabzugs und einen Durchgangsquerschnitt für die Rauchgase im Ausgang von mindestens dem Doppelten des internen der Rauchgasleitung haben.

7.7 Lufteinlass

Der Ecomonoblocco muss über die richtige Menge an Verbrennungsluft verfügen, um eine korrekte Verbrennung zu gewährleisten.

Es muss für einen externen Lufteinlass gesorgt werden, um den Verbrennungsluftstrom zum Gerät und/oder die Umwälzung der Umgebungsluft zu gewährleisten.

Der Lufteinlass muss richtig dimensioniert und durch ein Insektenschutzgitter geschützt sein; außerdem muss er so positioniert sein, dass er nicht versehentlich behindert wird.

Abhängig von den geltenden örtlichen Vorschriften gibt es zwei mögliche Konfigurationen für die Ausführung des Verbrennungslufteinlasses:

• (Abb. 20): Außenlufteinlass (C) bis zum Feuerraum kanalisiert. Unteres Gitter (A), das für die Umwälzung der Umgebungsluft an der Verkleidung geliefert wird;

• (Abb. 21): Lufteinlass (F) auf Verkleidung, bis zum Feuerraum kanalisiert. Unteres Gitter (A) in der Verkleidung und Bohrung in der Wand (B) zur Umwälzung der Umgebungsluft.

Der Ecomonoblock ist am unteren Vorderteil mit einem speziellen Flansch (D) für den Verbrennungslufteintritt ausgestattet.
Auf dem oberen Teil der Verkleidung muss das mit dem Produkt gelieferte Wärmerückgewinnungsgitter (E) angebracht werden.
Für den Fall, dass ein oder mehrere Absauggebläse (Absaughauben) vorhanden sind, die in dem Raum arbeiten, in dem sich der Kamin befindet, könnten Fehlfunktionen der Verbrennung aufgrund des Mangels an Verbrennungsluft auftreten.

7.8 Anschluss des Heißluftzulaufs

Nur für die Modelle V13 - V13 EPLUS

7.8.1 AnschlussinGegenhaubefürHeizungineinzigem Bereich

Die Schläuche (Ø 140 mm) zur Verteilung der heißen Lauft an die vorderen Entlüftungsöffnungen oberhalb der Haube anschließen und mit den entsprechenden Schellen fixieren. Die Schläuche durch Abdecken mit Isoliermaterial schalldämmen (ökologische Isoliermatte) (Abb. 22: A-Klemmen, B-Verteilungsrohr, C-Isolierung, D-Entlüftungsöffnungen).

7.8.2 Anschlussankanalisierte Leitungen für Heizung in mehr Bereichen

Für die Beheizung mehrerer Räume können Metallrohre zur Luftverteilung nach folgendem Schema hergestellt werden:

- Aluminiumschlauch - Länge bis 6 m auf einzigem Kanal (Abb. 23);

- Glattes Metallrohr - Länge bis 10 m auf einzigem Kanal (Abb. 23);

- Glattes Metallrohr - Länge bis 14 m auf doppeltem Kanal (Abb. 24).

Die Luftverteilungskanäle müssen einen Innenquerschnitt von 25x20 cm aufweisen, aus glattem verzinktem Blech bestehen und mit einer Isoliermatte ausgestattet sein, um Geräusche und Wärmeabgabe zu vermeiden.

Wenn der Kamin zum Beheizen von zwei oder mehr benachbarten Räumen verwendet wird, ist es wichtig, die Umwälzung der Umgebungsluft zu fördern, um die Temperatur in den verschiedenen Räumen auszugleichen, und dann Lüftungsgitter an den Türen anzubringen oder die Türen offen zu halten.

BEISPIEL ZUR LUFTKANALISIERUNG (Abb. 25)

BM = Auslassöffnung an der Decke komplett mit Kalibrierklappe

GT= Lüftungsgitter im unteren Teil der Tür

A+B = ANSAUGGITTER für Umgebungsluft mit 14-cm-Löchern, mit oder ohne festem Gitter, ohne Kalibrierklappe, die mit einem Schlauch mit dem Ventilator verbunden sind
C = Externe Lufteinlassöffnung unter der Brennschale, mit festem Lamellengitter, Insektenetz.
D = Heißluftverteilung mittels verzinktem Stahlkanal an der Decke, Innenquerschnitt 25x20 cm, über eine Länge von ca. 12 m (je nach Ventilatormodell, Anzahl der verwendeten Kurven und verwendeten Materialien), Beschichtung mit Außendämmung von 3 cm und mögliche Maskierung in Gipskartonplatten.

7.9 Gegenhaube

Bevor die Gegenhaube ausgeführt wird, müssen die elektrischen Anschlüsse, falls vorhanden, ausgeführt werden.

Für die Erstellung der Gegenhaube wird die Verwendung von feuerfestem Gipskarton empfohlen.

Vor der Erstellung der Gegenhaube muss das Steuergerät installiert werden.

Bei der Konstruktion der Haube muss unbedingt der Schieberahmen der Tür mit Nylon geschützt werden, damit kein Staub, Mörtel oder andere Fremdkörper das Schiebesystem beschädigen. Nach Beendigung der Arbeit den Schutz wieder entfernen.

An der Verkleidung muss für angemessene Öffnungen zur Kontrolle der Komponenten gesorgt werden.

Vor der endgültigen Montage sollte geprüft werden, ob das Gerät funktioniert.

7.10 Elektrischer Anschluss

Nur für die Modelle V13

Das Gerät mit Hilfe des mitgelieferten Steckers an die elektrische Anlage anschließen (Abb. 26).

Der elektrische Anschluss (Stecker) muss auch nach der Installation des Gerätes leicht zugänglich sein.

Wenn das Netzkabel beschädigt ist, muss es vom technischen Kunden-dienst oder von einem qualifizierten Techniker ausgetauscht werden, um jegliches Risiko zu vermeiden.

Das System muss gemäß den geltenden Gesetzen mit einer Erdung und einem Differenzialschalter ausgestattet sein.

Der Rauchableitkanal muss einen eigenen Erdungsanschluss haben.

Nur für die Modelle V13 EPLUS

Das Gerät mit Hilfe an die elektrische Anlage anschlie-

Ben. Der elektrische Anschluss (Stecker) muss auch nach der Installation des Gerätes leicht zugänglich sein.

Palazzetti liefert weder den Stecker noch das Stromversorgungskabel; die Lieferung und die Installation liegen in der Verantwortung des Installateurs.

Das System muss gemäß den geltenden Gesetzen mit einer Erdung und einem Differenzialschalter ausgestattet sein.

Der Rauchableitkanal muss einen eigenen Erdungsanschluss haben.

8 INBETRIEBNAHME

Nachdem das Gerät aufgestellt worden ist, müssen die folgenden Arbeitsschritte durchgeführt werden:

8.1 Kontrolle der Basis aus Schamotte

Die bereits montiert gelieferte Basis aus Schamotten muss kontrolliert werden, um sicherzustellen, dass keine Komponenten während des Transports entfernt oder beschädigt wurden.

Eine falsche Nivellierung der Basis würde die korrekte Montage der verbleibenden Schamotten nicht ermöglichen.

Um die Nivellierung der Basen wiederherzustellen, die mitgelieferten selbstklebenden Distanzstücke aus Glasfaser einlegen.

8.2 Beschreibung und Positionierung der Deflektoren

Nr. Beschreibung		Menge / Abmessung
1	Obere/mittlere Front-/ Rückplatte.	8 / 171x260
2 O2RING 2 / -
3	Hintere untere Platte (verformt)	2 / 171x400
4 Vordere untere Platte. 2 / 171x400

Abmessungen in mm.

8.3 Montage der Deflektoren und O2RING

Hinsichtlich der Nummerierung der Platten siehe Absatz "Beschreibung und Positionierung der Deflektoren" a pagina 31.

1) Öffnen Sie die Tür, indem Sie sie nach oben drücken.

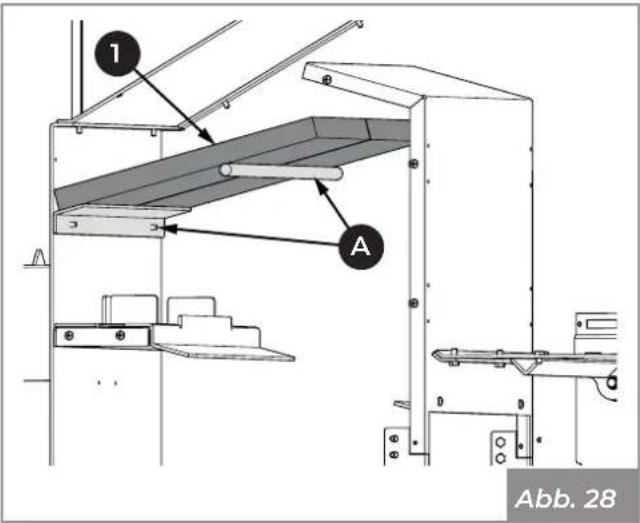

2) Positionieren Siedie Platten (1), indem Siesie auf dieentsprechenden Halterungen (A) (Abb. 28) stellen.

3) Positionieren Sieden O2RING (2), indem Sieihninder entsprechenden Halterung einsetzen.
4) Positionieren Siedie Platten (1), indem Siesie auf dieentsprechenden Halterungen (B) (Abb. 29) stellen.

5) Legen Sie die Platten (3 und 4) auf die entsprechenden Auflagen (C) (Abb. 30).

6) GehenSieaufdergegenüberliegendenSeitegenauso vor (Abb. 31).

8.4 Montage der Schamotte

1) Die Rückseite aus feuerfestem Material (A) auf die Ecomonoblock-Wand anlegen und vorsichtig in Position schieben, wobei sie mit dem Vorsprung (B), welcher in der Basis aus Schamotten (Abb. 32) vorhanden ist, zentriert sein muss.

2) Die Schamotten mit Hilfedes Bügels (C) ander Halterung (D) (Abb. 33) blockieren.

3) GehenSieaufdergegenüberliegendenSeitegenauso vor.

8.5 Elektrische Anschlüsse

8.5.1 Serie WT 16:9B V13

Die Produktbilder dienen als Beispiel

Abb. 34

8.5.2 Serie WT 16:9B V13 EPLUS

Die Installation und der elektrische Anschluss des Netzteils dürfen nur von qualifiziertem technischem Personal durchgeführt werden.

Das Netzteil (A) muss mindestens 30 cm vom Boden entfernt in einem Fach positioniert werden, das vor Flüssigkeiten, Feuchtigkeit und Staub geschützt ist. Darüber hinaus muss das Fach für Wartungs- und/oder Reperaturzwecke zugänglich und kontrollierbar sein.

Führen Sie keine Gegenstände in die Öffnungen des Geräts ein.

Wenn das Produkt nicht mit einem Verbindungskabel zwischen der Steck-dose und dem Netzteil ausgestattet ist, darf es nur von qualifiziertem technischem Personal geliefert und angeschlossen werden, wird jedoch vom Kunden getragen.

8.6 Erste Zündung

Die erste Zündung muss vom Installateur vorgenommen werden.

Entfernen Sie vor der Inbetriebnahme die Aufkleber und die Verpackung im Inneren des Feuerraums sowie die auf dem Glas angebrachten äußeren Aufkleber.

Der erste Zündvorgang ist ein grundlegender Vorgang, der es ermöglicht, das Produkt in voller Funktion zu testen und das in den Baumischungen verwendete Wasser allmählich zu verdampfen, wodurch es widerstandsfähig und langlebig wird.

Bei den ersten Zündungen muss mit kleineren Ladungen (ungefähr 2 kg/h) gefeuert und das Produkt bei kleinen Leistungen für mindestens 4 Stunden im Betrieb gelassen werden. Diesen Laderhythmus mindestens für die drei darauffolgenden Tage beibehalten, bevor man die volle Leistung des Geräts ausnutzen kann. Dies erlaubt das Verdampfen von eventueller, angesammelter Feuchtigkeit in den feuerfesten Elementen während der Phasen des Stillstands.

Bei der ersten Zündung des Produkts kann es zu unangenehmen Gerüchen oder Rauch kommen, die durch das Verdampfen oder das Trocknen einiger verwendeter Materialien kommen. Ferner kann es zu einem Wasserverlust bei den Bindemitteln kommen. Diese Erscheinung verschwindet mit der Zeit.

Deswegen empfehlen wir, die Räume bei den ersten Zündungen gut zu lüften.

8.7 Verbrennung

Das holzbefeuerte Gerät wurde für die intermittierende Verbrennung entwickelt. Dies bedeutet, dass es erforderlich ist, das Produkt periodisch in einem Zeitintervall zu laden, das sicherstellt, dass die vorherige Ladung vollständig verbrennt, bis sie auf eine Glut reduziert ist.

9 FUNKTIONSWEISE

9.1 Zündung

• Die Schiebetür mit dem mitgelieferten Spezialhandschuh öffnen, indem der Griff in die Hand genommen und nach oben gedrückt wird. Die Tür kann auch über die Bedientafel (bei Modellen mit automatischer Öffnung) geöffnet werden.
• Mit Hilfe des mitgelieferten kalten Griffs (A) die Einstellung der Primärluft (Abb. 36) ganz öffnen (+).
• Die Holzscheite vorsichtig in die Brennkammer liegen, wobei die Schamotten des Gitters (B) nicht vollständig abgedeckt werden dürfen (Abb. 36).
• Einen natürlichen Ofenanzünder auf den Holzstapel legen.
• Auf den Holzstapel kreuzweise dünne Holzstäbe legen.
• Den Ofenanzünder von oben anzünden.
  • Die Feuertür schließen und sicherstellen, dass sie ordnungsgemäß geschlossen ist.
• Den Lufteinlass offen lassen, um eine hohe und helle Flamme zu gewährleisten.
• Mit Hilfe des entsprechenden kalten Griffs (A) (Abb. 36) die Lufteinlassöffnung erst dann verkleinern, wenn sich eine angemessene Glutbasis gebildet hat.

9.2 Nachlegen des Brennmaterials

Um während des Betriebs das Brennmaterial nachzulegen, sind die folgenden Schritte auszuführen:

• Öffnen Sie die Brandschutztür langsam, um einen Unterdruck im Feuerraum zu vermeiden, der eine fast sichere Freisetzung von Rauch in den Raum (je nach Kaminzug) verursachen würde.
• Legen Sie Brennmaterial nach und schließen Sie die Tür des Brennraums wieder.

Eine Überhitzung des Produktes durch übermäßige Beladung mit Brennsstoff ist zu vermeiden.

Brennstoff nachlegen, wenn sich die Glut gebildet hat und die Flamme kleiner geworden ist.

Das Gerät ist mit einem Bypassventil ausgestattet, das beim Öffnen des Ofens den Rauchabzug in den Schornstein erleichtert und so Rauchausbrüche in den Raum minimiert.

9.3 Funktionsweise Versione WT 16:9B N13

Heizung durch natürliche Belüftung.

In dieser Konfiguration wird die Verbrennung geregelt, indem der mitgelieferte kalte Griff (a) in den Registerhebel an der Türbasis gesteckt wird.

Wenn man in Richtung des Symbols (+) oder (-) dreht, erhält man eine höheren oder niedrigeren Brennluftstrom und damit eine schnellere oder langsamere Verbrennung. Die gewünschte Position auswählen (Abb. 37).

9.4 FunktionsweiseVersionenWT16:9BV13-V13 EPLUS

Heizung für Zwangsbeflüftung.

WT 16:9B V13

Diese Version verfügt über ein innovatives System, mit dem die Regulierung der Belüftung über das Bedienfeld erfolgen kann.

WT 16:9B V13 EPLUS

Diese Version verfügt über ein innovatives System, das es Ihnen ermöglicht, über die Bedientafel eine Reihe von Funktionen zu steuern:

• Regulierung der Verbrennung;
• Regulierung der Belüftung;
• Öffnen / Schließen der Tür.

9.4.1 Bedienfeld

Beschreibung

Das Bedienfeld besteht aus:

1) LCD-Display;
2) Navigationstasten, umzwischendenverschiedenen Funktionen zu wechseln;
3) LED zur Statusanzeige;
4) Tastenzur Änderung der Betriebsparameter und für den Zugriff auf die Untermenüs.

Alle Tasten sind berührungsempfindlich, weswegen kein Druck nötig ist, um sie zu aktiveren: Es reicht, sie zu leicht anzutippen.

Die Bedientafel wird mit einer Reihe an Adaptern geliefert, mit denen sie an die gängigsten Platten installiert werden kann; im Folgenden sind die Adapter aufgelistet:

• BTicino Living
• BTicino Axolute
• GEWISS Top System
• GEWISS Chorus
  • VIMAR Idea
  • VIMAR Eikon
  • VIMAR Plana
  • ABB Chiara

Status-LED

Symbol	Beschreibung
	Verbindungsmethode:Led blinkt: Das Gerät läuft im Access Point Modus;Led leuchtet: Gerät mit dem Hausnetzwerk verbunden.
	Betriebsart:Led leuchtet: Manuelle Regulierung;Led blinkt: Automatische Regulierung;

9.4.2 Menübeschreibung

Menü Funktion Beschreibung		Werte
°C Temperatur Anzeige der gemessenen Raumtemperatur -
Fan	Belüftung	Einstellung der Geschwindigkeit des Raumluftventilators.	Off; 1..5; High; Auto
Info Informationen		Bildschirmseite 1ET4W: Identifikationsname (über App anpassbar)AP MODE: Funktionsweise WLANxx:xx:xx:xx:xx:xx: Mac Identifikationsadresse
		Bildschirmseite 2connboxxxx: Name des WLAN (SSID)192.168.10.1: IP-AdresseSignal -xx dBm: Leistungssignal (Anzeige nur, wenn mit Modem verbunden)proto DHCP: Automatische Zuweisung der IP
		Bildschirmseite 3 (für die Version WT 16:9B V13)T1: xx (°C): In der Nähe des Displays gemessene RaumtemperaturT3: xx (°C): Temperatur der BrennkammerT4: xx (°C): Temperatur, die aus den Öffnungen herausströmt
		Bildschirmseite 3 (für die Version WT 16:9B V13 EPLUS)T1: xx (°C): In der Nähe des Displays gemessene RaumtemperaturT3: xx (°C): Temperatur der BrennkammerT4: xx (°C): Temperatur, die aus den Öffnungen herausströmtS:0 P:4 F:3 D:3: Diagnostische Informationen
		Bildschirmseite 4Remote: scanning.: aktiviert das Scannen eventuellenBLE-Zubehörs
		Bildschirmseite 5Bsp. „Comb“,“Comb+Fan“, usw...: Funktionsvariante des ProduktesDISPLAY: 1.1.0: diagnostische Informationen „:“, Firmware-Version DisplayBOARD m001 v001: diagnostische Informationen „:“, RevisionNetzteilkarte - Firmware-Version Netzteilkarte
Power	Leistung	(für die Version WT 16:9B V13 EPLUS)Einstellung der Betriebsleistung	1..5
Door	Tür	(für die Version WT 16:9B V13 EPLUS)Öffnen und Schließen der Tür	Close: Tür geschlossenOpening: Tür öffnet sichOpen: Tür geöffnetClosing: Tür schließtsichSTOP: Tür an einem unbestimmtem Punkt angehalten

9.4.3 Betriebsparameter

Der Betrieb des Geräts wird von den vom Benutzer eingestellten Leistungs- und Belüftungsparameter bestimmt.

Änderung der Leistung (für die Versionen WT 16:9B V13 EPLUS)

Die Leistung definiert die Menge der Brennluft und wirkt sich damit direkt auch auf den Verbrauch auf.

Um die Leistung zu ändern:

A) Mit den Tasten oder auf das Menü „Leistung“ (Power) gehen
B) Den Wert mit Hilfeder Tasten oder ändern (min. 1, ..., max. 5)

Änderung der Belüftung

Um den Belüftungswert zu ändern:

A) Mit den Tasten oder auf das Menü „Belüftung“ (Fan) gehen
B) Den Wertmit Hilfeder Tasten oder ändern
- "Off" = Ventilator aus
- "1" Minimum, ..., "5" Maximum
- "High" = Ultraschneller Betrieb (nur zu benutzen, wenn ein Raum ganz schnell aufgeheizt werden muss)
- "Auto" = Automatikbetrieb (das Gerät wird die Geschwindigkeit nach der Temperatur der Brennkammer einstellen

Öffnen / Schließen der Tür (für die Versionen WT 16:9B V13 EPLUS)

Um die Tür zu öffnen / schließen:

C) Mit den Tasten oder auf das Menü „Tür“ (Door) gehen
D) Die Taste ☐ drücken, um die Tür zu öffnen
E) Die Taste drücken, um die Tür zu schließen

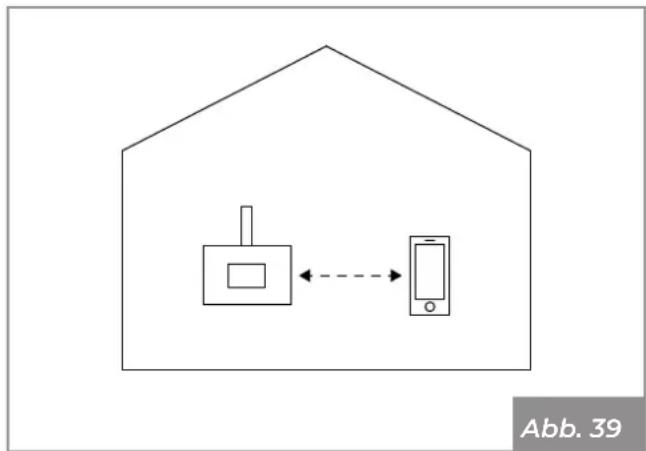

Betriebsmodus der Bedientafel

Die Bedientafel wird in der Konfiguration Access Point (AP Mode) geliefert. In diesem Modus können Sie über die App eine Verbindung zur Bedientafel herstellen, um das Gerät von Ihrem Smartphone aus zu steuern.

Es wird empfohlen, die Bedientafel (über die Smartphone-App) mit dem WLAN-Heimnetzwerk zu verbinden. In diesem Fall arbeitet das Bedienfeld im Stationsmodus (Sta-Modus).

Achtung: Wenn das Passwort des Routers geändert wird, muss die Bedientafel über das folgende Verfahren zurückgesetzt werden:

- Auf das Info-Menü zugreifen - Bildschirmseite 2 am Display (wie in der nachstehenden Abbildung)

connbox00xx

XXX.XXX.XX.X

signal xxdBm

proto DHCP

- Die Taste auf der Bedientafel 4 Sekunden lang gedrückt halten, bis ein akustische Signal „Biep“ ertönt.

Die Bedientafel beginnt jetzt mit dem Neustart und setzt sich wieder in den Modus Access Point zurück.

Jetzt kann man sich wieder über die App mit dem Router verbinden (siehe die Bedienungsanleitung).

10 FERNBEDIENUNG (OPTIONAL)

10.1 Allgemeines

Dieses Gerät ermöglicht, die Betriebsparameter des Ecomonoblocco aus der Ferne zu steuern.

10.2 Koppeln mit Bedientafel

Die Bildschirmseite Info auf dem Display der Bedientafel öffnen und auf die folgende Bildschirmseite gehen:

Fernsteuerung: Scanning ...

Batterien in die Fernbedienung einlegen (2 x AAA 1,5 V)

Nach einigen Sekunden wechselt der Bildschirm des Displays und es erscheinen die folgenden Informationen; die Fernbedienung ist korrekt mit der Bedientafel gekoppelt:

Remote: connected! Fernbedienung mit der Bedientafel gekoppelt

Temp [*C]: 26,0 Von der Fernbedienung gemessene Raumtemperatur

Hu [perc]: 34,5 Von der Fernbedienung gemessene Feuchtigkeitsgehalt

Pr [mBar]: 1000 Von der Fernbedienung gemessener atmosphärischer Druck

Eventuell muss der Vorgang wiederholt werden, wenn die Fernbedienung für lange Zeit außerhalb des Empfangsbereichs des Signals bleibt.

10.3 Legende der Tasten

1) Einschaltung/Ausschaltung (für ca. 3 Sek. gedrückt halten, um den gewünschten Vorgang auszuführen)
2) Taste derzeitig nicht freigegeben
3) Leistung (wenn vorgesehen)
4) Belüftung
5) Öffnen Tür (wenn vorgesehen)
6) Taste derzeitig nicht freigegeben

7) Taste zur Parametereinstellung
8) Taste zur Parametereinstellung
    Q["Abb. 42"]

10.4 Änderung der Leistung (wenn vorgesehen)

A) Die Taste 3 drücken, die aufleuchten wird
B) Drücken Sie eine der Tasten 7 und 8, um den gewünschten Wert einzustellen.

10.5 Änderung der Belüftung

A) Die Taste 4 drücken, die aufleuchten wird
B) Drücken Sie eine der Tasten 7 und 8, um den gewünschten Wert einzustellen.

10.6 Öffnen/SchließenTür(wennvorgesehen)

A) Die Taste 5 drücken, die aufleuchten wird
B) Drücken Sie eine der Tasten 7 und 8, um den gewünschten Wert einzustellen.

10.7 Zurücksetzen der Fernbedienung

Sollte es notwendig werden, die Fernbedienung auf die Werkseinstellungen zurückzusetzen, die Tasten 1 und 8 etwa 3 s lang gleichzeitig gedrückt halten.

11 REINIGUNG UND WARTUNG

Die Wartungsarbeiten müssen von einem autorisierten technischen Kundendienst ausgeführt werden.

Vor jeglichem Wartungseingriff müssen folgende Sicherheitsmaßnahmen getroffen werden:

• Sicherstellen, dass alle Teile des Geräts erkaltet sind.
• Sicherstellen, dass die Asche vollständig gelöscht ist.
• Es muss die persönliche Schutzausrüstung getragen werden, wie von Richtlinie 89/391/EWG vorgesehen.
• Sicherstellen, dass der Hauptschalter der Leitung ausgeschaltet ist (für die Versionen V13 und V13eplus).
• Sicherstellen, dass das Netzteil nicht versehentlich reaktiviert werden kann. Den Stecker aus der Steckdose an der Wand herausziehen (für die Versionen V13 und V13eplus).
• Immer für die Wartung geeignete Ausrüstung verwenden.
• Nach Abschluss der Wartungs- oder Reparaturarbeiten sind vor der Wiederinbetriebnahme alle Schutzvorrichtungen wieder zu installieren und alle Sicherheitseinrichtungen zu reaktivieren.

11.1 Wartung des Rauchabzugsystems

Mindestens einmal im Jahr oder alle 4000 kg verbranntes Brennmaterial (wie in der Produktnorm angegeben) durchführen. Wenden Sie sich hierzu an einen Fachmann

Wenn horizontale Abschnitte vorhanden sind, müssen Asche- und Rußablagerungen überprüft und entfernt werden, bevor sie den Durchgang des Rauchs blockieren.

Verkrustungen im Schornstein beeinträchtigen einen optimalen Kaminzug. Wenn sie eine Dicke von 5-6 mm erreichen, können sie sich bei hohen Temperaturen und Funken entzünden, was Folgen für das Rauchabzugsrohr und die Wohnung hat, die man sich leicht vorstellen kann.

11.2 Wartung des Geräts

Mindestens einmal im Jahr oder jedes Mal, wenn das Gerät die Anfrage nach Wartung anzeigt.

Bei den Wartungsarbeiten muss der Techniker wie folgt vorgehen:

• eine gründliche und vollständige Reinigung der Abgasleitungen durchführen;
• den Zustand und die Funktionstüchtigkeit aller Dichtungen kontrollieren;
• den Zustand und die Reinigung aller inneren Komponenten kontrollieren;
• die Dichtung und die Reinigung der Befestigung des Rauchabzugs kontrollieren;
• Überprüfen, ob das Gerät ordnungsgemäß funktioniert.

11.3 Routinemäßiger Reinigungs- und Wartungsplan

11.3.1 Routinemäßige Reinigung (Benutzer)

	BEIJEDER ZÜNDUNG	JEDE WOCHE 1 MONAT
Glutbecken / Gitter (Abb. 43) X
Fach / Aschelade (Abb. 44) X
Glas (Abb. 45 - Abb. 46) X

11.3.2 Routinemäßige Wartung (Qualifiziertes Technisches Kundendienstzentrum)

	1 JAHR (*)
Türdichtung X
Betonteile und Rauchdeflektoren (siehe Abschnitt "Wartung des Feuerraums" a pagina 45)	X

(*) Mindestens einmal pro Jahr oder alle 4000 kg verbrannter Brennmaterial.

11.4 Reinigung des Feuerraums

Vor jeglichem Wartungseingriff müssen folgende Sicherheitsmaßnahmen getroffen werden:

1) Stellen Sie sicher, dass das Gitter (A) (Abb. 43) frei von jeglichen Verbrennungsrückständen ist, die den freien Luftdurchgang behindern könnten. Das Rost herausnehmen und mit einem kleinen Besen (nicht mit geliefert) die Verbrennungsrückstände von der Feuerstätte in die Aschelade fegen. Achten Sie auf glühende Glut.

Legen Sie das Gitter vorsichtig auf eine geeignete Auflagefläche.

2) ZiehenSiedieAschelade(B)ausdemSockelund saugen Sie die in den Fächern darunter angesammelte Asche auf (Abb. 44).

Die Aschelade unter dem Feuerraum muss täglich vollständig entleert werden, damit die Asche nicht bis zum Rand steht, da sich dadurch das gusseiserne Gitter des Feuerraums erhitzt und der Luftstrom zum Feuerraum behindert wird.

3) Die vorderen und hinteren Löcher (C) des Verbrennungsluftverteilers absaugen, um eine mögliche Ansammlung von Asche zu vermeiden (Abb. 44).

Die feuerfesten Materialien verformen sich während des Gerätebetriebs durch die Wärmeausdehnung aufgrund der hohen Temperaturen, die während des Betriebs erreicht werden. Aus diesem Grund sind die Schlitze zwischen den Stücken des feuerfesten Materials normal. Bei der Verbrennung werden die Schlitze mit Asche gefüllt, welche die Wärmeausdehnungen des feuerfesten Materials auffängt.

11.5 Reinigung des Glases

Das Glas darf nicht gereinigt werden, wenn das Gerät in Betrieb ist. Keine scheuernden Schwämme verwenden.

Beim Reinigen die Tür mit einer Hand festhalten, damit das Ofengestell nicht zu stark beansprucht wird.

Achten Sie aufgrund der hohen Zerbrechlichkeit des Materials darauf, nicht gegen das Keramikglas zu stoßen.

Zur Reinigung des Glases ist Folgendes erforderlich:

1) Verwenden Sie den kalten Griff (A), um den Hebel (B) zu drehen.
2) Öffnen Sie den Frontschieber (C) und begleiten Sie ihn, bis die Tragarme (Abb. 45) vollständig ausgefahren sind.

3) Reinigen Sie das Glas mit einem feuchten Tuch oder mit angefeuchtetem Papier mit Asche (Abb. 46).

Es können auch Reinigungsmittel verwendet werden, die zum Reinigen von Küchenöfen geeignet sind.

4) Die Türbegleiten, bissievollständig geschlossen ist.
5) Den Hebel (B) mit der Hand drücken und wieder in die Verriegelungsposition (Abb. 47) bringen.

6) Gleichermaßen mit der Tür auf der gegenüberliegenden Seite vorgehen.

11.6 Wartung des Feuerraums

Stellen Sie vor der Durchführung von Wartungsarbeiten sicher, dass keine Glut vorhanden ist.

Verkrustungen und Ablagerungen an den Deflektoren und auf der Rückseite der feuerfesten Platten können den korrekten Betrieb und die Lebensdauer des Geräts beeinträchtigen.

Verwenden Sie eine einfache Bürste oder einen Aschesauger, um die Komponenten und das Gerät ordnungsgemäß zu reinigen.

Zur Reinigung müssen folgende Operationen durchgeführt werden:

1) Öffnen Sie die Tür (A), indem Sie sie nach oben drücken.

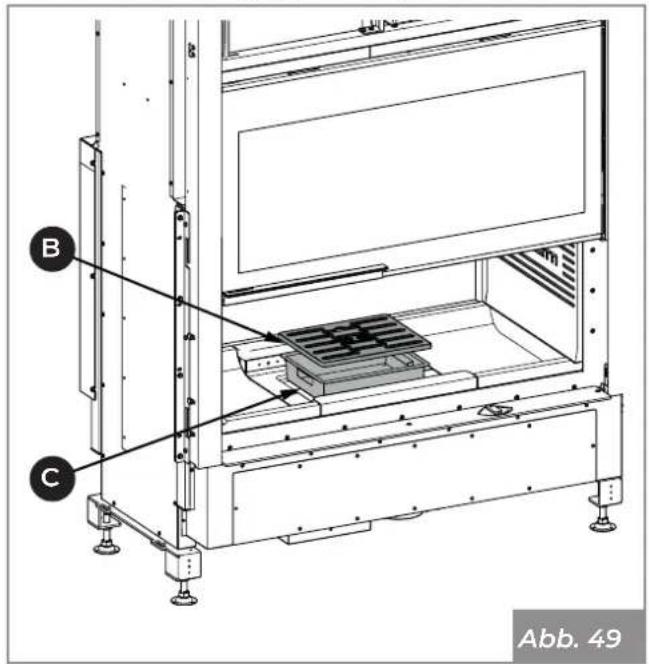

2) Erheben und entnehmen Sie das Gitter (B) und die Aschelade (C) (Abb. 49).

3) Saugen Siedie Ascheab, diesich in den Fächern darunter abgesetzt hat.

4) Die Platten (4 und 3) herausziehen und entfernen (Abb. 50).

5) Die Platten(1) herausziehen undentfernen (Abb. 51).

6) Den O2RING (2) herausziehen und entfernen.

7) Die Platten herausziehen undentfernen (1) (Abb. 52).

8) GehenSieaufdergegenüberliegendenSeitegenauso vor (Abb. 53).

9) Nach der Reinigung alle Bauteile wieder montieren; siehe Abschnitt "Montage der Deflektoren und O2RING" a pagina 31.

12 VERSCHROTTUNG UND ENTSORGUNG

Die Verschrottung und Entsorgung des Geräts liegen in der alleinigen Verantwortung des Eigentümers, der in Übereinstimmung mit den in seinem Land geltenden Gesetzen bezüglich Sicherheit, Respekt und Schutz der Umwelt handeln muss.

Die Entsorgung der Materialien kann auch Dritten anvertraut werden, vorausgesetzt, dass für die Verwertung und Entsorgung der betreffenden Materialien stets zugelassene Unternehmen eingesetzt werden.

Halten Sie sich immer und jedenfalls an die geltenden Vorschriften des Landes, in dem gearbeitet wird, bezüglich der Entsorgung der Materialien und eventuell des Entsorgungsberichts.

Alle Vorgänge der Demontage für die Verschrottung müssen bei stillstehendem Gerät mit abgetrennter Stromversorgung erfolgen.

• Entfernen Sie alle elektrischen Teile.
  • die Akkumulatoren in den Platinen trennen.
• Verschrotten Sie die Struktur des Geräts durch autorisierte Unternehmen.

Das Zurücklassen des Geräts an zugänglichen Stellen ist eine ernste Gefahr für Mensch und Tier.

Die getrennte Entsorgung des Produkts ermöglicht es, mögliche negative Folgen für Umwelt und Gesundheit zu vermeiden und die Materialien, aus denen es besteht, zurückzugewinnen, um eine bedeutende Energie- und Ressourceneinsparung zu erzielen.

Für eventuelle Schäden an Personen und Tieren haftet immer der Eigentümer. Zum Zeitpunkt der Verschrottung müssen die CE-Kennzeichnung, dieses Handbuch und die anderen Unterlagen bezüglich dieses Gerätes zerstört werden.

Das Symbol des durchgestrichenen Abfallbehälters auf dem Etikett des Geräts weist darauf hin, dass das Produkt am Ende seiner Nutzungsdauer getrennt von anderen Abfällen entsorgt werden muss.

Gemäß Art.13 des italienischen gesetzesvertretenden Dekrets Nr.151 vom 25. Juli 2005 zur Umsetzung der Richtlinie 2002/96/EG vom 23. Februar 2003 über Elektro- und Elektronik-Altgeräte im Zusammenhang mit Maßnahmen und Verfahren zur Vermeidung der Entstehung von Elektro- und Elektronik-Altgeräten, mit der Bezeichnung WEEE, welche die Wiederverwendung, das Recycling und andere Formen der

Verwertung fördern, um die zur Entsorgung zu entsendende Menge zu reduzieren und die Eingriffe der am Lebenszyklus dieser Produkte beteiligten Parteien zu verbessern.

12.1 Entsorgung der Batterien

INFORMATIONENN FÜR DIE KORREKTE ENTSORGUNG DER BATTERIEN IM SINNE DER EUROPÄISCHEN RICHTLINIE 2006/66/EG

Wenn die elektrische Ladung der Batterie erschöpft ist, muss sie ausgewechselt werden: Die Altbatterie darf nicht zusammen mit dem normalen Haushaltsabfall entsorgt werden. Sie muss bei den Sammelstellen für Altbatterien oder den Händlern, die Altbatterien entgegennehmen, abgegeben werden. Die getrennte Entsorgung von Batterien erlaubt die schädlichen Auswirkungen auf die Umwelt und Gesundheit durch eine falsche Entsorgung zu vermeiden, und die Materialien, aus denen sie sich zusammensetzen, mit einer beträchtlichen Einsparung an Energie und Ressourcen wiederzugewinnen und wiederzuverarbeiten. Um auf die Pflicht zur getrennten Sammlung der Altbatterien hinzuweisen, ist auf der Batterie das Symbol der durchgestrichenen Abfalltonne angebracht. Die unerlaubte Entsorgung des Produkts hat von den geltenden Bestimmungen vorgesehenen Verwaltungsstrafen für den Benutzer zur Folge.

Palazzetti behält sich das Recht vor, seine Produkte jederzeit und ohne vorherige Ankündigung zu ändern, um sie zu verbessern, ohne ihre grundlegenden Eigenschaften zu beeinträchtigen.
