ECOMONOBLOCCO WT 16:9B - Horno Palazzetti - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ecomonoblocco (estufa de leña)
Modelo	ECOMONOBLOCCO WT 16:9B
Dimensiones (AltoxAnchoxFondo)	aprox. 1711 x 1133 x 649 mm (altura ajustable con patas)
Peso	428 kg
Combustible	Troncos de madera (haya/abedul, humedad < 25%, longitud aprox. 33 cm)
Potencia nominal calorífica	13,5 kW
Rendimiento	85,1 %
Consumo horario de combustible	4,03 kg/h
Caudal de humo	9,9 g/s
Emisiones de CO (al 13% O₂)	569 mg/Nm³
Temperatura de humo	235,9 °C
Tiro requerido de chimenea	12 ± 2 Pa
Diámetro de salida de humos	250 mm
Diámetro de entrada de aire de combustión	118 mm
Tamaño mínimo de la habitación	95 m³
Distancias de seguridad a materiales combustibles (lateral/trasero/superior)	X1=500 mm, X2=500 mm, Y1=1500 mm, Y2=1500 mm, Z=750 mm
Datos eléctricos (modelos V13/V13 EPLUS)	Tensión: 230 V, Frecuencia: 50 Hz, consumo máximo: 55 W
Control	Panel de control con pantalla LCD (modelos V13/V13 EPLUS); mando a distancia opcional
Tipo de calefacción	Convección natural (modelo N13) o ventilación forzada (modelos V13/V13 EPLUS)
Funciones adicionales (modelo V13 EPLUS)	Apertura/cierre motorizado de la puerta, regulación continua de potencia
Limpieza y mantenimiento	Vaciado diario de cenizas, limpieza semanal del cristal, deshollinado anual y mantenimiento por personal especializado
Piezas de repuesto	Usar solo piezas de repuesto originales PALAZZETTI
Conformidad	Marcado CE, según directivas de la UE (2014/30/UE, 2014/35/UE, 2011/65/UE, etc.)

Preguntas frecuentes - ECOMONOBLOCCO WT 16:9B Palazzetti

¿Cómo enciendo correctamente la estufa?

Abra la puerta corredera con el guante protector. Coloque el regulador de aire primario completamente abierto. Coloque troncos en la cámara de combustión sin cubrir completamente las rejillas de chamota. Coloque un encendedor natural sobre la pila de leña y coloque palos finos en forma de cruz encima. Encienda el encendedor desde arriba. Cierre la puerta y deje la entrada de aire abierta inicialmente hasta que se haya formado una base de brasas. Luego reduzca la entrada de aire con el mango frío.

¿Qué madera es la más adecuada?

Utilice madera de haya o abedul bien seca con una humedad residual no superior al 25%. La longitud ideal es de aproximadamente 33 cm. Evite las maderas de coníferas (pino, abeto) debido a su alto contenido de resina que obstruye la chimenea. No queme residuos, madera pintada, carbón, plásticos ni papel.

¿Cómo limpio el cristal de la estufa?

Limpie el cristal solo con la estufa fría. Abra la puerta corredera con el mango frío girando la palanca y extendiendo la puerta hasta el tope. Use un paño húmedo o papel humedecido con ceniza. También puede usar limpiadores de estufas comerciales. No use esponjas abrasivas. Cierre la puerta después de la limpieza y vuelva a bloquear la palanca.

¿Con qué frecuencia debe limpiarse la chimenea?

Al menos una vez al año o cada 4000 kg de material combustible quemado, el conducto de humos debe ser limpiado por un profesional. Compruebe con más frecuencia las secciones horizontales. Los depósitos de más de 5-6 mm pueden inflamarse.

¿Qué distancias de seguridad debo mantener?

Mantenga las siguientes distancias mínimas a materiales combustibles: lateral y trasero 500 mm (X1, X2), frontal 1500 mm (Y1, Y2), y superior 750 mm (Z). El suelo debajo de la estufa debe ser ignífugo si está hecho de material combustible.

¿Qué hacer en caso de incendio de chimenea?

Cierre inmediatamente la entrada de aire primaria para sofocar la llama. Use el regulador de aire de combustión para cerrar la compuerta. Llame inmediatamente a los bomberos. ¡Nunca vierta agua en la estufa!

¿Puedo operar la estufa con la puerta abierta?

No, la estufa solo debe operarse con la puerta de la cámara de combustión cerrada. Operar con la puerta abierta es peligroso y puede provocar una combustión incontrolada y salida de humo.

¿Cómo ajusto el aire de combustión?

En el modelo N13, use el mango frío en la palanca de registro en la base de la puerta. Girar hacia '+' aumenta el flujo de aire (combustión más rápida), hacia '-' lo reduce. En los modelos V13/V13 EPLUS, el ajuste se realiza a través del panel de control en el menú 'Power' o 'Fan'.

¿Qué debo tener en cuenta en la primera puesta en marcha?

La primera ignición debe ser realizada por el instalador. Retire todas las pegatinas y embalajes. Durante los primeros días, caliente con cargas pequeñas de leña (aprox. 2 kg/h) a baja potencia durante al menos 4 horas para evaporar la humedad de las piedras de chamota. Ventile bien la habitación, ya que pueden aparecer olores al principio.

¿Qué garantía y piezas de repuesto hay?

Use exclusivamente piezas de repuesto originales de Palazzetti. Para reparaciones, comuníquese con el servicio de atención al cliente autorizado. La garantía caduca en caso de uso incorrecto o incumplimiento de las instrucciones. Guarde el manual de instrucciones y entréguelo en caso de reventa.

MANUAL DE USUARIO ECOMONOBLOCCO WT 16:9B Palazzetti

MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO

Este manual es parte integrante del producto.

Se recomienda leer detenidamente las instrucciones antes de la instalación, el mantenimiento y el uso del producto.

Traducción de las instrucciones originales

DE

Deseamos agradecerle por la preferencia que nos ha otorgado adquiriendo nuestro producto y lo felicitamos por su elección.

Para el mejor uso de su producto, lo invitamos a leer con atención cuanto se describe en el presente manual.

INHALTSVERZEICHNIS

Usuario e Instalador Instal

1 PREMISA GENERAL 51

1.1 Simbología 51
1.2 Destino de uso 51
1.3 Finalidad y contenido del manual 51
1.4 Conservación del manual 51
1.5 Actualización del manual 51
1.6 Generalidades 51
1.7 Conformidad 52
1.8 Responsabilidad del fabricante 52
1.9 Asistencia técnica y mantenimiento 53
1.10 Piezas de repuesto 53
1.11 Placa de la matrícula 53
1.12 Entrega del aparato 53

2 ADVERTENCIAS PARA LA SEGURIDAD 54

2.1 Advertencias para el instalador 54
2.2 Advertencias para el personal técnico encargado del mantenimiento 55
2.3 Advertencia para el usuario 55

3 CARACTERÍSTICAS DEL COMBUSTIBLE 58

3.1 Características del combustible 58

4 CONOCER EL PRODUCTO 59

4.1 Descripción 59

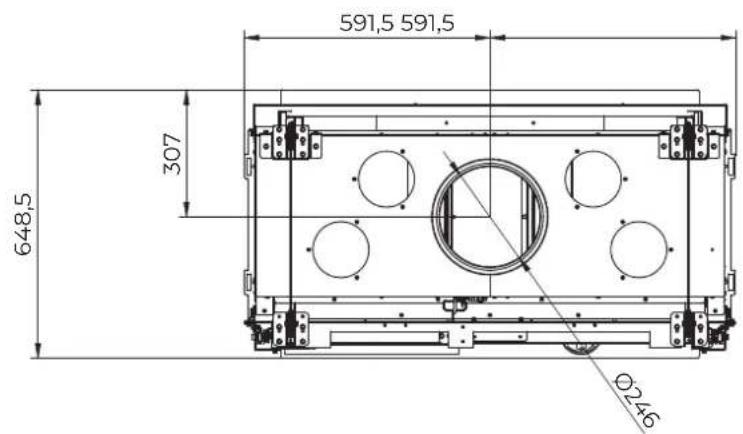

4.2 Dimensiones 60
4.3 Características técnicas 63
4.4 Placa de la matrícula 64

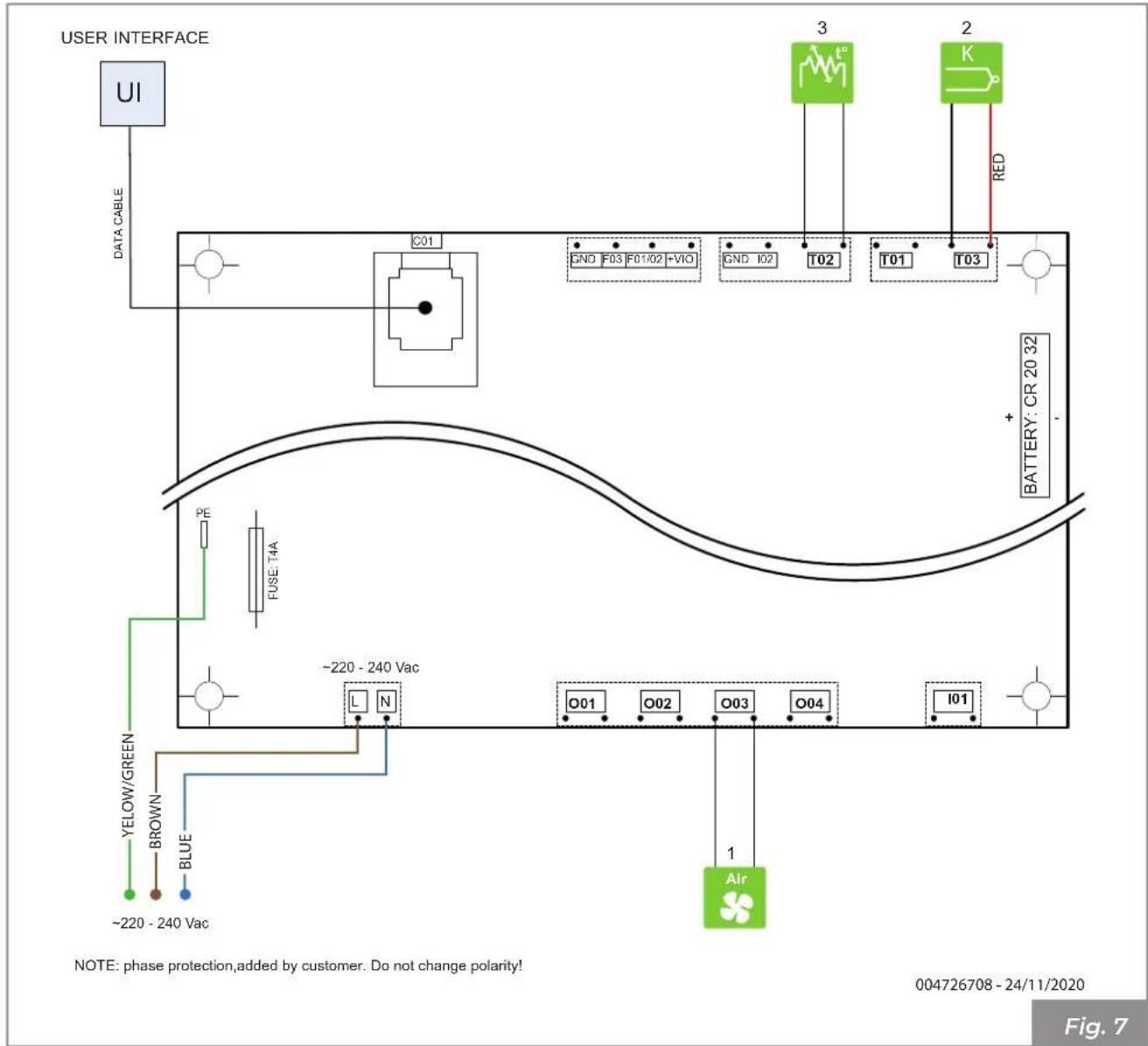

4.5 Esquema eléctrico 65

5.1 Transporte 68

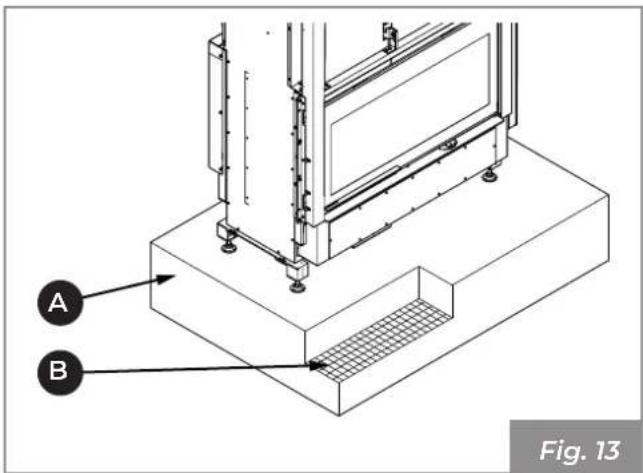

5.2 Verificación de la superficie de apoyo 68

6 PREPARACIÓN DEL LUGAR DE INSTALACIÓN 69

6.1 Consideraciones generales 69
6.2 Precauciones de seguridad 69
6.3 Lugar de instalación 69

7 INSTALACIÓN 70

7.1 Consideraciones generales 70

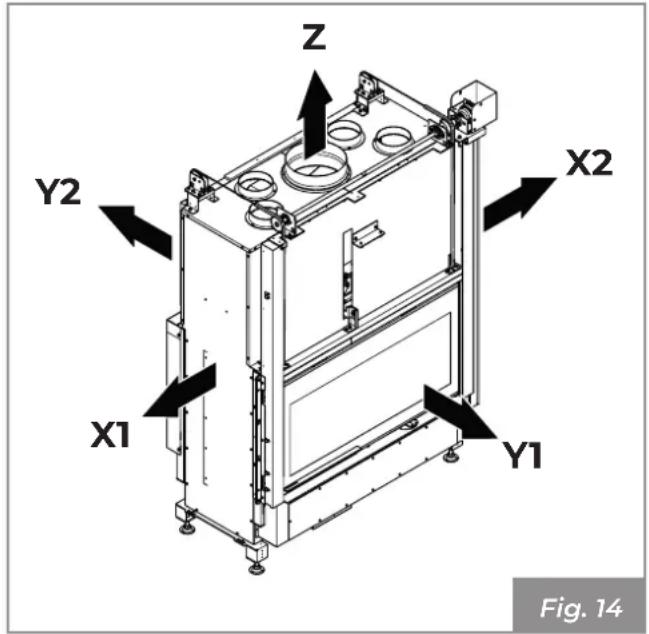

7.2 Colocación en seco 70
7.3 Nivelación del aparato 70

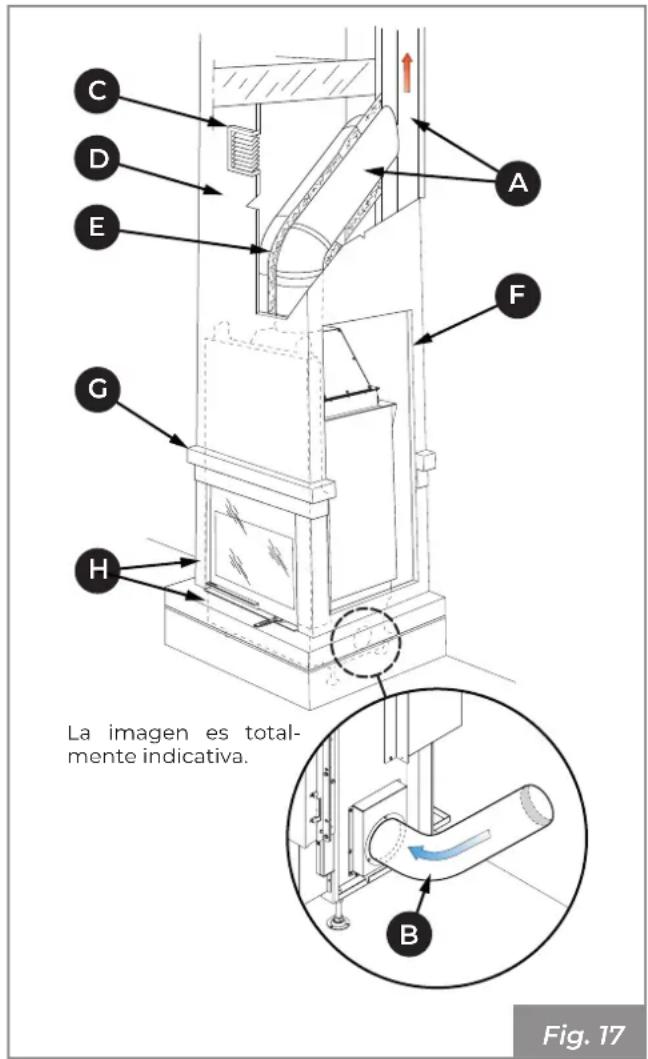

7.4 Esquema de montaje 70
7.5 Puesta a tierra 71
7.6 Sistema de evacuación de humos 71

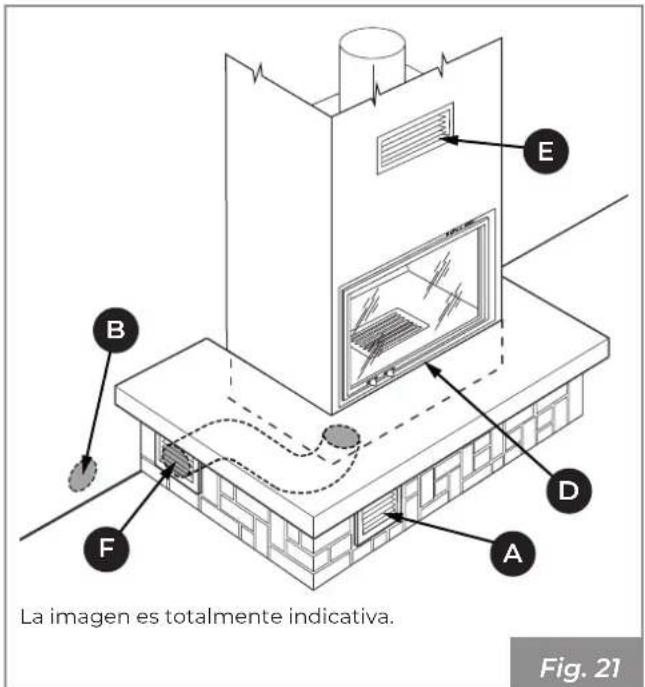

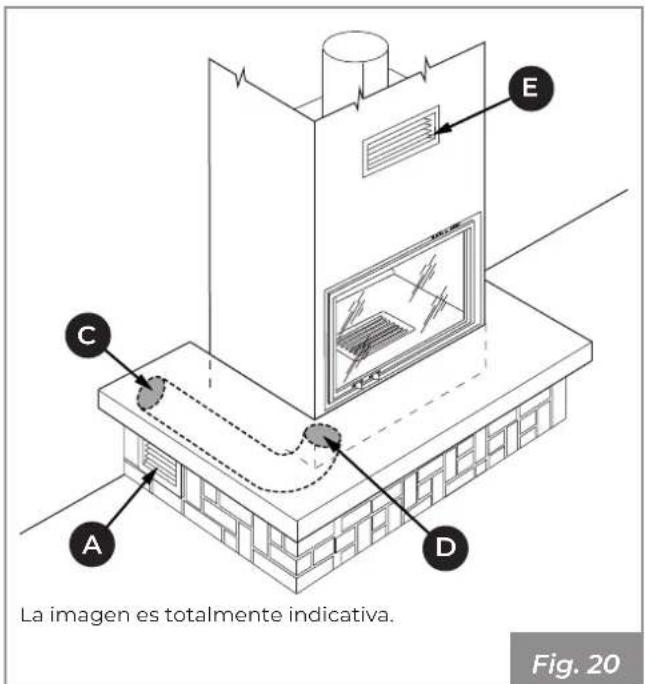

7.7 Toma de aire 72

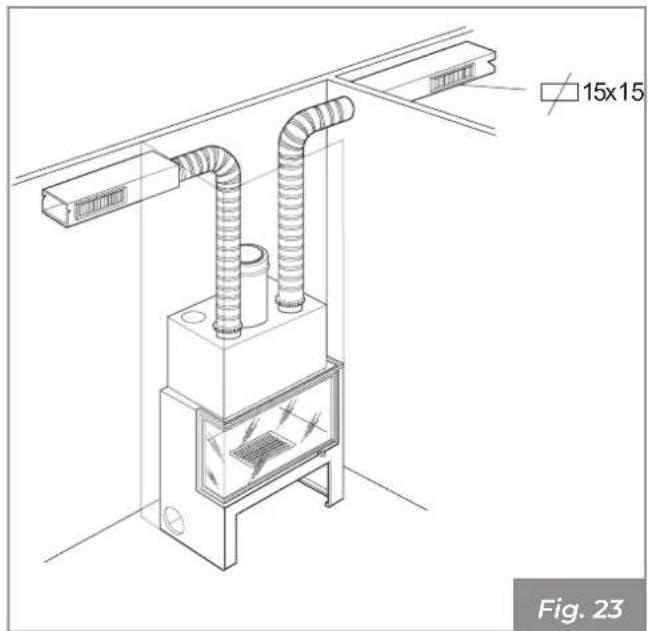

7.8 Conexión envío aire caliente 73
7.9 Contracampana 75
7.10 Conexión eléctrica 75

8 PUESTA EN SERVICIO 76

8.1 Verificación base en refractario 76

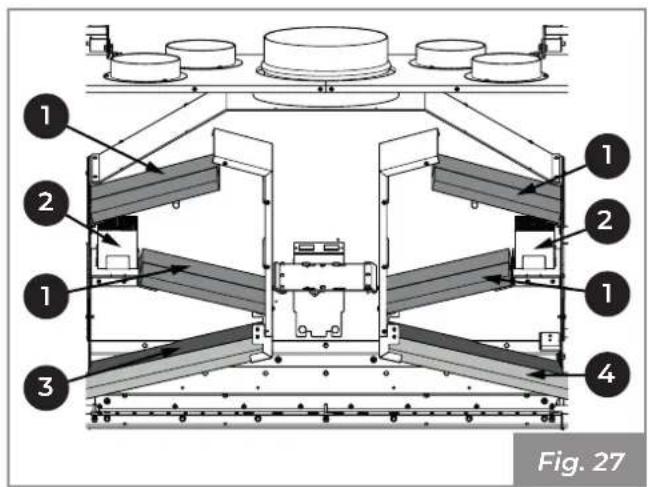

8.2 Descripción y colocación de los deflectores 76

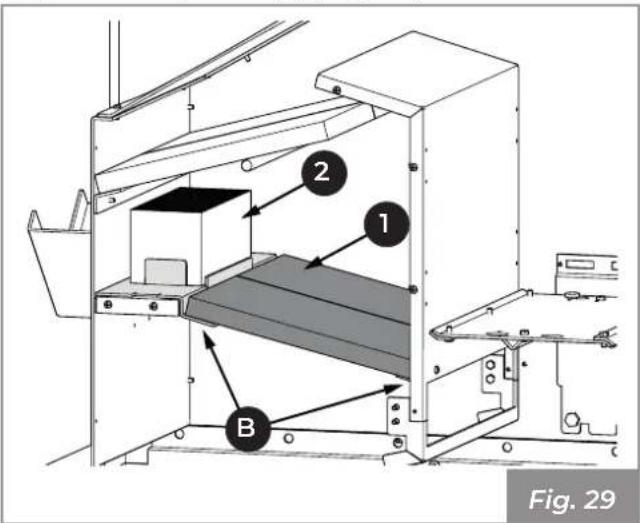

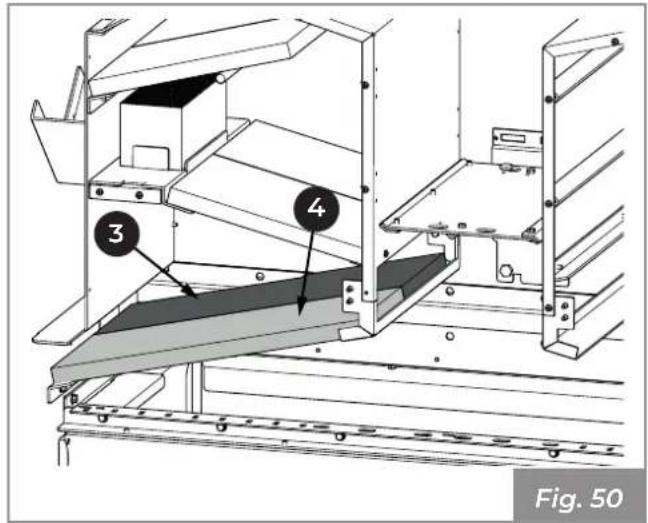

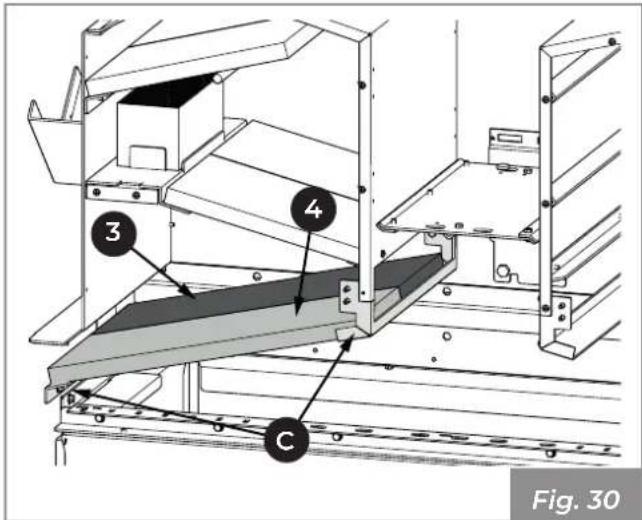

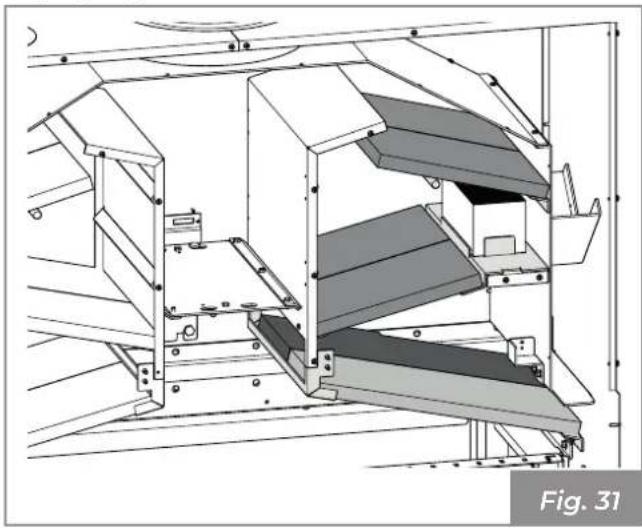

8.3 Montaje deflectores y junta tórica 76
8.4 Montaje refractario 77
8.5 Conexiones eléctricas 78
8.6 Primer encendido 80
8.7 Combustión 80

9 FUNCIONAMIENTO 81

9.1 Encendido 81
9.2 Recarga del combustible 81
9.3 Funcionamiento versión WT 16:9B N13 81
9.4 Funcionamiento versiones WT 16:9B V13 - V13 EPLUS 82

10.1 Generalidades 85

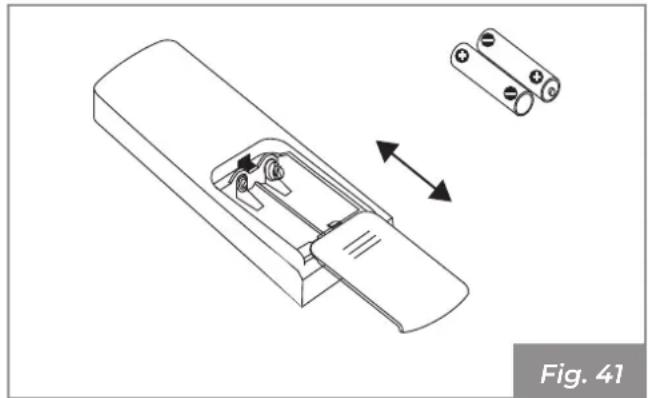

10.2 Procedimiento de asociación al panel de control 85
10.3 Leyenda botones 85
10.4 Cambio de potencia (donde esté previsto) 85
10.5 Modificación de la ventilación 85
10.6 Apertura / Cierre puerta (donde está previsto) 85
10.7 Reset del mando a distancia 85

11 LIMPIEZA Y MANTENIMIENTO 86

11.1 Mantenimiento del sistema de chimeneas 86
11.2 Mantenimiento del aparato 86
11.3 Programa de limpieza y mantenimiento ordinario 87

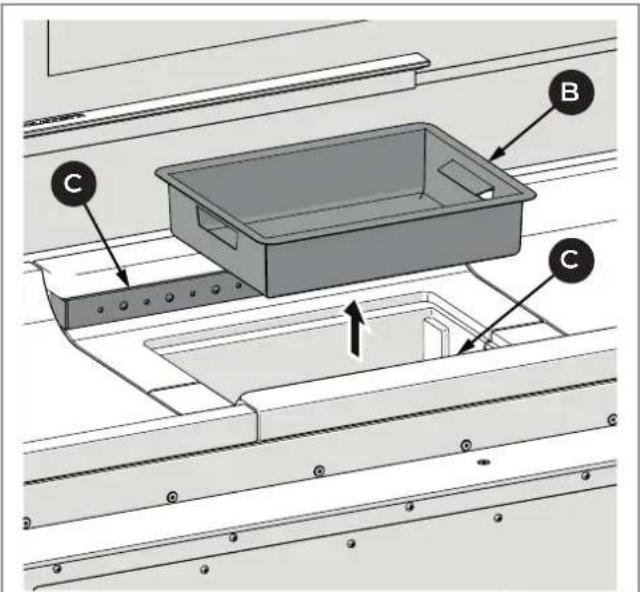

11.4 Limpieza del fogón 88

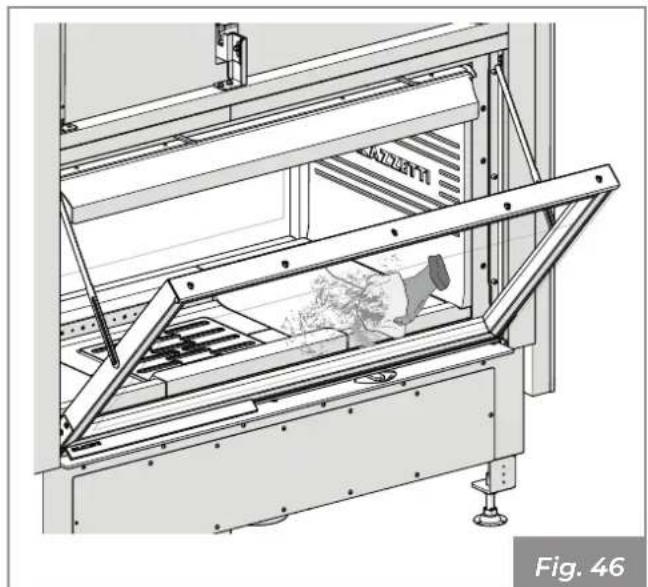

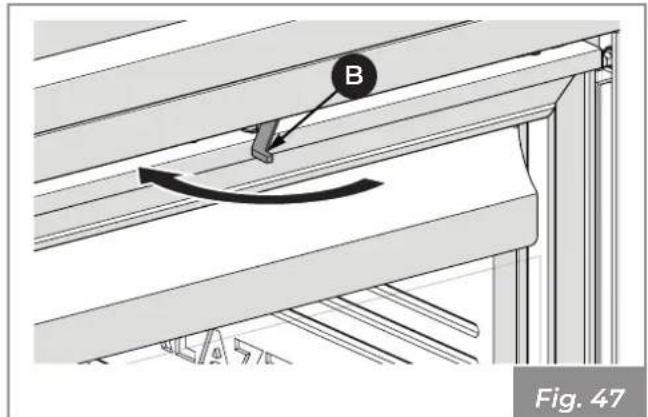

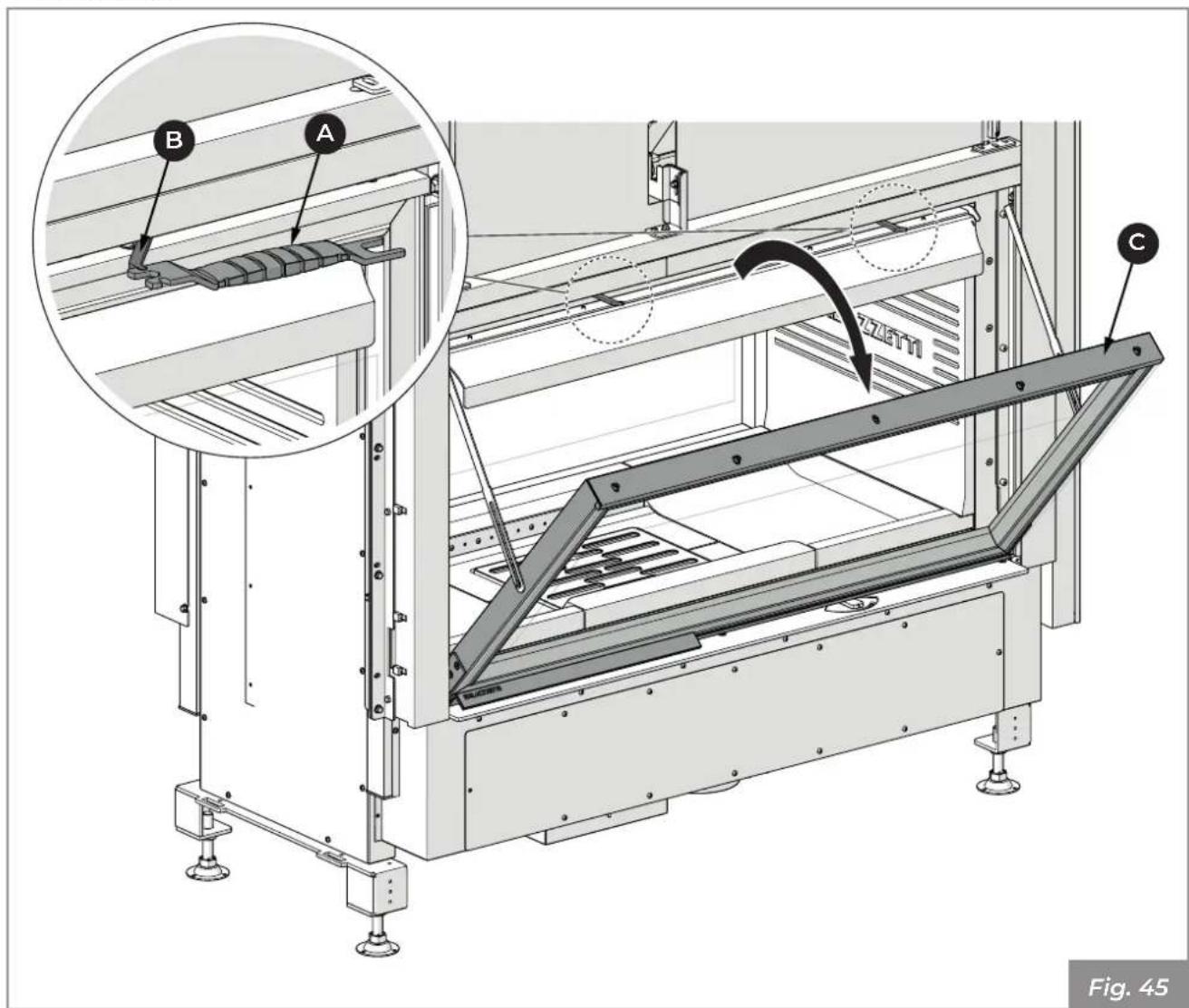

11.5 Limpieza del vidrio 89
11.6 Mantenimiento del fogón 90

12 DESGUACE Y ELIMINACIÓN 92

12.1 Eliminación de las baterías 92

13 PREMISA GENERAL

Los equipos de calefacción Palazzetti son fabricados y probados siguiendo las prescripciones de seguridad indicadas en las directivas europeas de referencia.

La impresión, la traducción y la reproducción incluso parcial del presente manual deben ser autorizadas por Palazzetti. Las informaciones técnicas, las representaciones gráficas y las especificaciones presentes en este manual no se pueden divulgar.

No operar si no se han comprendido bien todas las informaciones señaladas en el manual; en caso de dudas, solicitar siempre la asesoría o la intervención de personal especializado Palazzetti.

Palazzetti se reserva el derecho de modificar las especificaciones y características técnicas y/o funcionales del producto en cualquier momento sin aviso previo.

13.1 Simbología

En el presente manual los puntos de fundamental importancia están evidenciados por la siguiente simbología:

INDICACIÓN: Indicaciones concernientes al uso correcto del aparato y las responsabilidades de las personas encargadas.

ATENCIÓN: Punto en el que se expresa una nota de particular importancia.

PELIGRO: Se expresa una importante nota de comportamiento para la prevención de accidentes o daños materiales.

13.2 Destino de uso

El aparato, objeto del presente manual, es un ecomonobloque para la calefacción doméstica de interiores, adecuado para quemar troncos de madera.

El aparato debe funcionar solo con la puerta del fogón cerrada.

El destino de uso indicado es válido sólo para aparatos con completa eficiencia estructural, mecánica y de instalación.

13.3 Finalidad y contenido del manual

El propósito del manual es proporcionar las reglas básicas y fundamentales para una correcta instalación del aparato.

El cumplimiento escrupuloso de lo antes descrito garantiza un grado de seguridad y productividad elevado del aparato.

13.4 Conservación del manual

Conservación y consulta

El manual debe ser conservado con cuidado y estar siempre disponible para la consulta, sea por parte del usuario que del personal encargado del montaje y del mantenimiento.

El manual de instalación es parte integrante del aparato.

Deterioro o pérdida

En caso de necesidad solicite otra copia a Palazzetti.

Cesión del aparato

En caso de cesión del aparato el usuario está obligado a entregar al nuevo adquiriente también el presente manual.

13.5 Actualización del manual

El presente manual refleja el estado de la técnica en el momento de la introducción en el mercado del aparato.

Los productos ya presentes en el mercado, con la correspondiente documentación técnica, no serán considerados por Palazzetti carentes o inadecuados después de modificaciones, adaptaciones o aplicación de nuevas tecnologías sobre los productos de nueva comercialización.

13.6 Generalidades

Las indicaciones señaladas en el presente manual valen como regla general; deben en todo caso ser respetadas todas las normas previstas por la legislación local, nacional y europea vigente en el país donde el aparato está instalado.

Informaciones

En caso de intercambio de información con el fabricante del aparato, consulte el número de serie y los datos de identificación indicados en la placa con la matrícula.

En caso de problemas, contacte al revendedor o un técnico cualificado autorizado por el fabricante; en caso de reparación, solicite el uso de repuestos originales.

Controlar y limpiar periódicamente el conducto de salida humos (conexión al humero).

El ecomonobloque no es un aparato de cocción.

Conservar el presente manual de instrucciones, que será parte integrante del aparato durante toda su vida útil. En caso de venta o cesión del aparato a otro usuario, asegúrese de que el manual acompañe al producto.

En caso de pérdida, contactar al fabricante o el revendedor autorizado para una copia.

Mantenimiento

Las operaciones de mantenimiento deben ser realizadas por personal cualificado para trabajar en el aparato al que se refiere este manual.

Responsabilidad de las obras de instalación

La responsabilidad de las obras realizadas para la instalación del aparato no se pueden considerar a cargo de Palazzetti; la misma está, y permanece, a cargo del instalador, el cual tiene la responsabilidad de realizar los controles relativos al humero, a la toma de aire y a la correcta solución de instalación propuesta.

13.7 Conformidad

Los aparatos, objeto del presente manual, son conformes a las disposiciones legislativas de las siguientes directivas comunitarias:

2014/30/UE: Directiva Compatibilidad Electromagnética

2014/35/UE: Directiva de Baja Tensión

2011/65/EU, 2015/863/EU, 2017/2102/EU: Directiva RoHS

2009/125/CE: Directiva Diseño Ecocompatible

REGLAMENTO (UE) N. 305/2011 (CPR)

Han sido aplicadas las siguientes normas armonizadas y/o reglamentos:

CPR:

- EN 13229:2001

13.8 Responsabilidad del fabricante

Con la entrega del presente manual Palazzetti declina toda responsabilidad, tanto civil como penal, directa o indirecta, debida a:

• instalación no conforme con las normativas en vigor en el país y con las directivas de seguridad;
• inobservancia parcial o total de las instrucciones contenidas en el manual;
• instalación por parte de personal no cualificado y/o no formado;
• uso no conforme con las directivas de seguridad;
• modificaciones y/o reparaciones no autorizadas por el fabricante realizadas en el aparato;
• falta de mantenimiento;
• eventos excepcionales.

13.9 Asistencia técnica y mantenimiento

Palazzetti pone a disposición una densa red de centros de asistencia con técnicos especializados, formados y preparados.

La sede central y nuestra red de ventas está a su disposición para dirigirlo hacia el centro de asistencia autorizado más cercano.

13.10 Piezas de repuesto

Utilizar exclusivamente piezas de repuesto originales.

No esperar hasta que los componentes se desgasten a causa del uso antes de proceder a su sustitución.

Sustituir un componente desgastado antes de la ruptura favorece la prevención de accidentes provocados de la ruptura imprevista de los componentes, que podrían provocar daños graves a personas y cosas.

13.11 Placa de la matrícula

La placa del número de serie (A) contiene todos los datos característicos relativos al aparato, incluidos los datos del Fabricante, el número de serie y la marca CE

Se suministra con el producto y, durante la instalación, debe colocarse bajo el perfil cubre mármol del ecomonobloque (accesible desatornillando los tres tornillos y levantando el perfil) (Fig. 1).

El número de Matrícula siempre debe estar indi-

cado para cualquier tipo de pedido en relación al aparato.

13.12 Entrega del aparato

El aparato se entrega perfectamente embalado y fijado a una tarima de madera que permite el desplazamiento mediante carretillas elevadoras y/u otros medios.

El siguiente material está adjunto en el interior del aparato:

• manual de uso, instalación y mantenimiento;
• etiqueta con código de barras;
• guante de protección;
• panel de mandos remoto (en las configuraciones en las que está previsto);
• enchufe shuko (en las configuraciones en las que las que está previsto);
• tirador frío.

14 ADVERTENCIAS PARA LA SEGURIDAD

14.1 Advertencias para el instalador

Cumplir con las prescripciones indicadas en el presente manual.

Las instrucciones de montaje y desmontaje del aparato están reservadas exclusivamente a técnicos especializados.

La instalación, el uso y el mantenimiento del producto deben ser realizadas en conformidad con las disposiciones del fabricante y respetando las normativas. El incumplimiento de las indicaciones suministradas y operaciones incorrectas pueden ser causa de situaciones de peligro, daños a cosas, personas, animales, problemas de salud o anomalías de funcionamiento.

La instalación, la conexión eléctrica, la verificación del funcionamiento y el mantenimiento deben ser realizados exclusivamente por personal autorizado y cualificado.

La instalación y el mantenimiento del producto deben ser realizados exclusivamente por personal cualificado y con adecuado conocimiento del producto mismo. Usar solo repuestos originales recomendados por el fabricante.

La responsabilidad de las obras realizadas en el espacio de ubicación del aparato es, y permanece, a cargo del usuario; el mismo debe realizar también la ejecución de los controles relativos a las soluciones de instalación propuestas.

El instalador debe cumplir con todos los reglamentos de seguridad locales, nacionales y europeos.

El equipo tendrá que instalarse sobre pavimentos de capacidad de carga adecuada.

Verificar que las predisposiciones del humero y de la toma de aire estén en conformidad con el tipo de instalación.

No realizar conexiones eléctricas suspendidas con cables provisorios o sin aislar.

Comprobar que la conexión a tierra de la instalación eléctrica sea eficiente.

El instalador, antes de empezar las fases de montaje o desmontaje del aparato, debe cumplir con las precauciones de seguridad dispuestas por la ley y en especial:

• no operar en condiciones adversas;
• actuar en perfectas condiciones psicofísicas y comprobar que los equipos para la prevención de accidentes individuales y personales estén íntegros y funcionen perfectamente;
• debe utilizar guantes y zapatos de protección;
• se deben utilizar equipos con aislamiento eléctrico;
• debe asegurarse de que el área afectada por las fases de montaje/desmontaje esté libre de obstáculos.

Instalar el producto en locales que no tengan peligro de incendio dotados de todos los servicios como alimentaciones (de aire y eléctricas) y descargas para los humos.

Evaluar las condiciones estáticas del suelo sobre el que gravitará el peso del producto y proporcionar un aislamiento adecuado en el caso de que esté fabricado con material inflamable (por ejemplo, madera, moquetas, plástico).

Partes eléctricas en tensión: alimentar el producto solo después de haber completado su ensamblaje.

14.2 Advertencias para el personal técnico encargado del mantenimiento

Las operaciones de mantenimiento deben ser realizadas por personal autorizado y cualificado.

Cumplir con las prescripciones indicadas en el presente manual.

Usar siempre los equipos de seguridad individual y los demás medios de protección.

Antes de iniciar cualquier operación de mantenimiento asegurarse de que el aparato, si ha sido utilizado, se haya enfriado.

Si uno de los dispositivos de seguridad no funciona, se considerará que el aparato no funciona.

Desconectar el aparato de la red eléctrica antes de realizar cualquier intervención de mantenimiento.

Desconectar el aparato de la red eléctrica antes de intervenir en partes eléctricas, electrónicas, conectores y partes en movimiento (sistemas de elevación de vidrios, sistemas automáticos de limpieza del brasero, etc.).

14.3 Advertencia para el usuario

Para el correcto uso del producto y de los equipos electrónicos a este conectados y para prevenir accidentes se deben observar siempre las indicaciones señaladas en el presente manual.

El aparato tiene superficies externas particularmente calientes (puerta, tirador, vidrio, tubo de salida de humos, etc.). Por lo tanto, es necesario evitar entrar en contacto con estas partes sin adecuada indumentaria de protección o adecuados medios, como por ejemplo guantes de protección térmica o sistemas de accionamiento tipo "tirador frío".

Por esta razón se recomienda tener el máximo cuidado durante el funcionamiento en especial:

No tocar y no acercarse al vidrio de la puerta del fogón, podría causar quemaduras; no mirar la llama por un largo tiempo.

No colocar la ropa directamente sobre el aparato con la intención de secarla: peligro de incendio.

• no tocar la salida de humos;
• no realizar ningún tipo de limpieza;
• no descargar las cenizas;
• no abrir el cajón de cenizas (donde esté previsto).

El aparato puede ser utilizado por niños de edad no inferior a 8 años y por personal con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia o con la necesidad de conocimiento, siempre que estén supervisados o después de que los mismos hayan recibido instrucciones relativas al uso seguro del aparato y de la comprensión de los peligros relacionados a este. Los niños no deben jugar con el aparato. La limpieza destinada a ser realizada por el usuario

no debe ser realizada por niños sin vigilancia.

Antes de comenzar cualquier operación, el usuario o cualquiera que utilice el producto, tendrá que haber leído y entendido, en su totalidad, el contenido de este manual de instalación y uso. Los errores o configuraciones equivocadas pueden provocar condiciones de peligro y/o funcionamiento irregulares.

El usuario no especializado debe ser protegido del acceso a cualquier parte que pueda exponerlo a peligros. Por lo tanto, no debe estar autorizado a intervenir en partes internas a riesgo (eléctrico o mecánico), ni siquiera si se ha establecido la desconexión de la alimentación eléctrica.

Respetar las instrucciones y advertencias que aparecen en las placas de identificación del aparato.

Las placas son dispositivos para la prevención de accidentes, por lo que se deben poder leer siempre. Si estuvieran dañadas o fueran ilegibles, es obligatorio sustituirlas, pidiendo el repuesto original al Fabricante.

Seguir escrupulosamente el programa de mantenimiento ordinario y extraordinario.

No usar el aparato sin primero haber realizado la limpieza diaria.

No utilizar la estufa en caso de funcionamiento anormal, sospecha de alguna rotura o ruidos inusuales.

En caso de daño o mal funcionamiento, apagar el aparato y contactar inmediatamente al técnico especializado.

No arrojar agua en el aparato en funcionamiento o para apagar el fuego en el brasero.

No usar el aparato como elemento de soporte o anclaje de cualquier tipo.

Está prohibido usar el aparato como escalera o estructura de apoyo.

No limpiar el aparato hasta que se hayan enfriado completamente estructura y cenizas.

En caso de que se escape humo a la habitación o de que una deflagración dañe el dispositivo, apáguelo, ventile la habitación y póngase en contacto con el instalador/el técnico encargado inmediatamente.

En caso de incendio en el humero tratar de apagar el fuego cerrando todo el aire primario necesario para la combustión y sucesivamente sofocando la llama, cerrando el aire de combustión a través del registro de aire comburente. Luego llamar a las autoridades competentes.

En caso de mal funcionamiento del aparato debido a un tiro no óptimo del humero efectuar la limpieza siguiendo el procedimiento descrito en el párrafo "11.1 Mantenimiento del sistema de chimeneas" a pagina 86.

No tocar las partes pintadas durante el funcionamiento para evitar daños a la pintura.

Toda responsabilidad por un uso inadecuado del producto está completamente a cargo del usuario y libera al fabricante de toda responsabilidad civil y penal.

Está prohibido hacer funcionar el aparato con la puerta abierta.

Está prohibido utilizar el aparato si el vidrio o las guarniciones de la puerta están dañados.

Cualquier tipo de manipulación o sustitución no autorizada de piezas no originales del producto puede ser peligrosa para la seguridad del operador y exime a la empresa de toda responsabilidad civil y penal.

Antes de cada encendido asegurarse de haber limpiado correctamente el cajón de cenizas.

No lavar el producto con agua. El agua podría penetrar dentro de la unidad y

dañar los aislamientos eléctricos, provocando descargas eléctricas.

No permanecer por un largo periodo frente al producto en funcionamiento.

Un uso errado del producto o una intervención de mantenimiento incorrecta pueden causar un riesgo serio de explosión en la cámara de combustión.

Utilizar exclusivamente el combustible recomendado por el fabricante. El producto no debe ser utilizado como incinerador.

Está prohibido utilizar gasolina, combustible para lámparas, querosén, líquido encendedor de fuego para madera, alcohol etílico o líquidos similares para encender o reavivar una llama en este aparato. Mantener estos productos a debida distancia del aparato durante el funcionamiento.

Algunos consejos para evitar fenómenos de corrosión:

• efectuar cuidadosamente las operaciones de limpieza ordinaria evitando los depósitos de ceniza;
• alimentar el aparato solo con combustible que tenga las características indicadas en el opción "Características del combustible";
• no utilizar solventes, ácidos, detergentes o productos agresivos para la limpieza del vidrio o de otros componentes del producto;
• evitar dejar el producto en condiciones ambientales desfavorables (humedad, salinidad del aire, intemperie, etc.);
• si el aparato no es utilizado por un largo tiempo (ej. periodo de verano), introducir en la cámara de combustión bolsitas deshidratantes para absorber la humedad del aire asegurándose de quitarlas al volver a encender el producto.

15 CARACTERÍSTICAS DEL COMBUSTIBLE

15.1 Características del combustible

El aparato debe ser alimentado preferiblemente con madera de haya / abedul bien madurada. Cada tipo de leña posee características distintas que influencian también el rendimiento de la combustión.

El uso de las coníferas (pino – abeto) no se recomienda: contienen elevadas cantidades de sustancias resinosas que obstaculizan rápidamente el humero.

No pueden ser quemados los residuos, la corteza, la madera tratada con pintura, los paneles, el carbón, los materiales plásticos, el papel y el cartón, de lo contrario se perderá la garantía del aparato.

El uso continuo y prolongado de leña particularmente rica de aceites aromáticos (por ej. eucalipto, mirto, etc.) provoca el deterioro repentino de los componentes internos que componen el producto.

El rendimiento nominal en kW del aparato se obtiene quemando la correcta cantidad de leña, cuidando que no se sobrecargue la cámara de combustión.

La leña debe tener un porcentaje recomendado de humedad no superior al 25%, una longitud ideal de aproximadamente 33 cm y debe ser colocado en posición horizontal prestando atención a no obstruir completamente las ranuras de la rejilla del fogón y los orificios delanteros y traseros del distribuidor del aire comburente.

La norma de referencia para el combustible y la UNI/ISO 17225-1 "madera en troncos de origen forestal".

Está prohibido usar el aparato como incinerador de residuos.

1 Canalización aire (*)

2 Vidrio de la puerta

3 Tirador de apertura puerta

4 Rejilla hogar

5 Cajón de cenizas

6 Regulación aire comburente

7 Tirador frío

8 Entrada aire comburente

9 Ventilador ambiente (*)

10 Automatización puerta (**)

11 Salida humos

(*) Para modelos V13 - V13 EPLUS

(**) Solo modelo V13 EPLUS.

16.2 Dimensiones

WT 16:9B N13

(*) altura variable en función de los pies
Dimensiones en mm

Fig. 3

WT 16:9B V13

(*) altura variable en función de los pies Dimensiones en mm
Fig. 4

WT 16:9B V13 EPLUS

(*) altura variable en función de los pies Dimensiones en mm

Fig. 5

16.3 Características técnicas

WT 16:9B		WT 16:9B
		N13	V13 - V13 EPLUS
Clase de pertenencia con referencia a D.L.G. 186/2017 Nr.	5 estrellas	5 estrellas
Potencia térmica nominal (*) kW 13,5 13,5
Rendimiento % 85,1 85,1
Consumo horario de combustible	kg/h	4,03	4,03
Capacidad de los humos	g/s	9,9	9,9
Emisiones de CO (13% de O2)	mg/Nm 3	569 569
Temperatura humos	°C	235,9	235,9
Combustible		Leña
Tiro de la chimenea	Pa	12 ± 2
Peso	kg	428
Salida humos	mm	∅ 250
Toma de aire externa	mm	∅ 110
Entrada aire comburente	mm	∅ 118
Adecuado para locales no inferiores a:	m 3	95

Datos eléctricos		WT 16:9B
		N13	V13 - V13 EPLUS
Tensión	V	-	230
Frecuencia	Hz	-	50
Potencia máx absorbida durante el funcionamiento	W	-	55

(*) Los rendimientos a los que se refieren las características técnicas se obtienen con la graduación del aire primario colocado en la primera muesca de la izquierda - Limpieza vidrio toda cerrada.

16.4 Placa de la matrícula

Palazzetti Lelio S.p.A. - via Roveredo 103 - 33080 Porcia (PN)

DOP N: 000001403-N.B.2489 EN 13229:2001

13.2.2004/AC:2007

F	Combustible
PImáx	Potencia térmica máx introducida
Pmáx	Potencia térmica nominal al ambiente
EFFmáx	Rendimiento a la potencia nominal
COmax (13% O2 )	Emissions de CO a potencia nominal (13% O2 )
Dust	Polvos
Tf	Temperatura humos
Wmín	Potencia Máx absorbida durante el funcionamiento
Wmáx	Potencia Máx absorbida en encendido
Wmín	Potencia absorbida en stand-by

X1/X2/Y

Distancia mínima de materiales inflamables

16.5 Esquema eléctrico

WT 16:9B V13

Air	1 Ventilador ambiente
	2 Sonda humos
	3 Sonda ambiente
UI/PC

WT 16:9B V13 EPLUS

	1 Sonda humos
	2 Sonda de temperaturas de la cámara de combustión
	3 Motor de la puerta
	4 Ventilador ambiente
	5 Fin de recorrido control aire comburente
	6 Fin de recorrido puerta motorizada
	7 Sonda de temperatura ambiente
UI/PC

El aparato se entrega con todas las partes previstas: estructura metálica montada y revestimiento interno de la cámara de combustión separado. Estas partes están contenidas en el interior de un embalaje adecuado para transportes largos.

Recomendamos desembalar el aparato sólo cuando haya llegado al lugar de instalación.

Proceder a la movilización y al desembalaje del aparato con adecuados medios.

Prestar atención a que los niños no jueguen con los componentes del embalaje (por ej. películas y poliestireno):

¡Peligro de asfixia!

Durante las operaciones de movimiento, levantamiento y desembalaje del aparato es totalmente necesario:

• mantenerlo siempre en posición vertical;
• no volcarlo nunca en posición horizontal;
• Remoción del palet de transporte

La eliminación de los materiales se puede encargar a terceros, siempre que se recurra a empresas autorizadas en la recuperación y la eliminación de los materiales en cuestión.

Cumplir siempre y de todas maneras con las normativas en vigor en el país donde se opera para la eliminación de los materiales y eventualmente para la denuncia de eliminación.

Para quitar el aparato de la paleta de transporte:

• Remover la jaula de madera.
• Remover la película termocontraíble.
• Asegurarse de que las cuerdas estén en la ranura de las poleas, luego libere el contrapeso retirando las abrazaderas y los soportes de fijación (Fig. 9).
• Donde esté presente, remover del palet el embalaje que contiene las partes internas del revestimiento del fogón.

Remover los tornillos que fijan los pies del aparato al palet (Fig. 10) y removerlo.

Asegurarse de que la carretilla elevadora tenga una capacidad superior al peso del aparato para levantar. El conductor de los medios de elevación tendrá toda la responsabilidad del levantamiento de las cargas.

Prestar particular atención a proteger adecuadamente el suelo de madera o parqué para evitar que el peso del aparato pueda arruinarlo durante el desplazamiento.

El producto tiene en la parte inferior adecuadas conexiones para el montaje de las ruedas (Fig. 11). Para el montaje de las ruedas consultar el manual de instalación "Kit ruedas".

Las ruedas no están incluidas en el suministro, pero se pueden comprar por separado.

Durante el levantamiento evitar tirones o movimientos bruscos.

Prestar atención a la tendencia del desequilibrio del aparato.

17.2 Verificación de la superficie de apoyo

Verificar la capacidad de carga del forjado.

En el caso de una carga del forjado no adecuada para sostener el peso del aparato, proceder con la instalación de placas de acero adecuadas (A - Fig. 12) o base de cemento (A - Fig. 13) provista con red electrosoldada 10x10x6 (B - Fig. 13) para repartir el peso.

Para las dimensiones de las placas y de la base de cemento recurrir a un técnico cualificado.

Se recomienda instalar el aparato a una altura del suelo a la superficie del fuego de aproximadamente 35-40 cm para facilitar el uso.

Para la puesta en la superficie del aparato usar los tornillos correspondientes de regulación colocados debajo de los pies del mismo.

18 PREPARACIÓNDELLUGAR DE INSTALACIÓN

18.1 Consideraciones generales

En los siguientes párrafos se describen algunas instrucciones a seguir para obtener el máximo rendimiento del producto adquirido y un funcionamiento en seguridad. Las siguientes indicaciones quedan sujetas al cumplimiento de eventuales leyes y normativas nacionales, regionales y comunales vigentes en el país donde se realiza la instalación del aparato.

Para Italia, la instalación debe ser realizada por una persona cualificada de acuerdo con la norma EN 10683.

18.2 Precauciones de seguridad

Las operaciones de montaje y desmontaje del aparato están reservadas únicamente a los técnicos especializados.

Se recomienda comprobar su grado de cualificación y sus capacidades reales.

En Italia dichos técnicos deben contar con la habilitación de la letra "C" otorgada por la Cámara de Comercio en base al D.M. 37/08.

18.3 Lugar de instalación

Para las distancias mínimas que deben respetarse al colocar el aparato con respecto a materiales y objetos inflamables, hacer referencia a las indicaciones de Fig. 14.

Modelo	X1	X2	Y1	Y2	Z
WT 16:9B	500	500	1500	1500	750	mm

Los suelos de material inflamable como por ejemplo madera, parqué, linóleo, laminado o alfombra deben protegerse con una base ignífuga debajo del aparato que también proteja el frente de cualquier caída de residuos de combustión durante la limpieza.

El fabricante declina toda responsabilidad por eventuales variaciones de las características del material constituyente el pavimento debajo de la protección.

Prever un espacio técnico accesible para los eventuales mantenimientos.

Se recuerda respetar la distancia mínima de los materiales inflamables (X), descrita en la placa de identificación de los tubos usados para realizar la chimenea.

Prever la llegada de la línea eléctrica cerca del aparato para la conexión del cable de alimentación (si lo hay).

19 INSTALACIÓN

19.1 Consideraciones generales

En los siguientes párrafos se describen algunas indicaciones que se deben respetar para obtener el rendimiento máximo del producto adquirido.

Las siguientes indicaciones quedan sujetas al cumplimiento de eventuales leyes y normativas nacionales, regionales y comunales vigentes en el país donde se realiza la instalación del aparato.

Antes de proceder con la instalación del aparato y con la ejecución del revestimiento es necesario realizar los siguientes controles:

- verificar el funcionamiento correcto de la válvula bypass.

19.2 Colocación en seco

Se recomienda montar previamente el aparato en seco para darse cuenta del espacio ocupado por los varios componentes y de los orificios para las tomas de aire.

Es necesario hacer coincidir la parte delantera del aparato con el cable interno del plano de mármol, dejando una hendidura de 5 mm para permitir la libre dilatación del aparato (Fig. 15).

19.3 Nivelación del aparato

Para regular la altura final del ECOMONOBLOQUE (altura del plano de fuego del revestimiento) es suficiente actuar sobre los tornillos de regulación dispuestos en las patas. Registrar los tornillos (Fig. 16: A-tornillo regulación, B-altura superficie del fuego), hasta llevar el perfil cubre mármol en el Ecomonobloque a la altura prevista respecto al revestimiento, teniendo cuidado que la base del fogón esté nivelada.

19.4 Esquema de montaje

En Fig. 17 se representa a modo de ejemplo, un esquema de montaje.

A) Chimenea
B) Toma de aire externa
c) Rejilla de recuperación del calor
D) Contracampana y estructura maestra ignífuga
E) Canal de humo
F) Panel de inspección
G) Rejilla de recirculación de aire
H) Distancia mín. 5 mm entre revestimiento y Ecomonoblocco

Una instalación correcta del canal de humo entre el Ecomonoblocco y la chimenea debe ser realizada con hermeticidad, sellando, con material adecuado a las temperaturas altas, todas las juntas de unión (A - Fig. 17).

Siempre que el Ecomonobloque sea instalado en una chimenea anteriormente usada por otros fogones es necesario realizar una limpieza cuidadosa para evitar los funcionamientos anormales y prevenir el incendio eventual de los elementos sin quemar que se depositan en las paredes internas del mismo.

Las prescripciones de instalación prevén el montaje de una rejilla de recuperación de calor lo más cerca posible del techo (aproximadamente 20 cm) (C - Fig. 17).

La preparación de un panel de inspección (F - Fig. 17) con dimensiones mínimas de 300x300 mm a la altura del motorreductor, cuando esté previsto, y en las partes móviles para facilitar cualquier mantenimiento.

Una instalación incorrecta puede perjudicar la seguridad del aparato.

El revestimiento se debe realizar con material ignífugo.

En presencia de estructuras o materiales inflamables en la parte posterior o adyacentes al fogón, respetar las distancias mínimas de seguridad indicadas en el manual del producto.

Es obligatorio que la instalación esté equipada con puesta a tierra e interruptor diferencial en cumplimiento a las leyes vigentes.

El conducto de descarga de humos debe estar equipado con su propia conexión a tierra.

19.5 Puesta a tierra

El aparato está equipado con tornillo para conexión equipotencial adecuado para albergar un cable de sección de 2,5 mm ² a 6 mm ² , que se debe utilizar para obtener la equipotencialidad de la masa en conformidad con las Normas Vigentes. Esta conexión está colocada en la parte trasera del aparato y está indicada con el símbolo

También el humero debe contar con una propia puesta a tierra en conformidad con las normativas vigentes.

19.6 Sistema de evacuación de humos

El aparato se debe conectar a un sistema de evacuación de humos adecuado para asegurar una correcta dispersión en la atmósfera de los productos de la combustión, en cumplimiento con las normas EN 1856-1-2, EN 1857, EN 1443, EN 13384-1-3, EN 12391-1, UNI 10683 tanto para las dimensiones como para los materiales utilizados en su fabricación.

El diámetro del canal de humo deberá estar conforme con lo que figura en la ficha Técnica del manual del producto.

Los componentes de los sistemas de evacuación de los productos de combustión deberán declararse adecuados para las condiciones específicas de funcionamiento y contar con el marcado €

Se aconseja prever, debajo de la embocadura de la chimenea, una cámara de recolección con inspección para materiales sólidos y eventuales condensaciones (Fig. 18).

No utilizar lana de vidrio o aislante con soporte de papel: se podría incendiar.

Todos los componentes del sistema de la chimenea deben estar declarados idóneos con las específicas condiciones de funcionamiento y provistos de marca CE.

El canal de humo (A - Fig. 19) entre el fogón y la chimenea deberá tener la misma sección de la salida de humos de la chimenea. El racor de humos se debe realizar con estanquidad y está prohibido el uso de tubos metálicos flexibles extensibles. Los cambios de dirección respecto a la salida de los humos del aparato deben ser realizados con codos no superiores a 45° (mejor aún si son solo 30°) respecto a la vertical.

La chimenea debe ser del tipo anti viento con sección interna equivalente a la del humero y sección de paso de los humos de salida por lo menos doble de la interna del conducto de humos.

19.7 Toma de aire

El Ecomonobloque debe asegurar un aporte adecuado de aire comburente para permitir la correcta combustión.

Es obligatorio realizar una toma de aire exterior para asegurar el flujo de aire comburente al aparato y/o la recirculación del aire ambiente.

La toma de aire debe estar correctamente dimensionada y protegida por una rejilla anti insectos; además se debe posicionar de modo tal que no esté obstruida accidentalmente.

De acuerdo con las normativas locales vigentes, hay dos configuraciones posibles para la realización de la toma de aire comburente:

- (Fig. 20): toma de aire externo (C) canalizada hasta el fogón. Rejilla inferior (A) suministrada para la recirculación del aire ambiente en el revestimiento;

• (Fig. 21): toma de aire (F) en el revestimiento, canalizadas hasta el fogón. Rejilla inferior (A) suministrada en el revestimiento y agujero de pared (B) para la recirculación del aire ambiental.


El Ecomonobloque está equipado, en la parte frontal inferior, con una brida especial (D) para la entrada de aire de combustión.
En la parte superior del revestimiento es necesario colocar la rejilla para la recuperación del calor (E) suministrada con el producto.
Si en la habitación en donde está ubicado el hogar se encuentran funcionando uno o más ventiladores de extracción (campanas de aspiración) se podría verificar un funcionamiento anómalo en la combustión causados por la poca

cantidad de aire comburente.

19.8 Conexión envío aire caliente

Solo para los modelos V13 - V13 EPLUS

19.8.1 Racor de contracampana para calefacción en un solo ambiente

Colocar los tubos flexibles (∅ 140 mm) para la distribución de aire caliente a las boquillas delanteras de salida, sobre la campana, fijándolos con las respectivas abrazaderas. Insonorizar los tubos revistiéndolos con material aislante (relleno aislante ecológico) ("Fig. 22": A-abrazaderas, B-tubo de distribución, C-aislamiento, D-boquillas).

19.8.2 Racor de conductos canalizadas para calefacción en varios ambientes

Para calentar varios locales es posible realizar conductos metálicos para la distribución del aire según el siguiente esquema:

• Tubo flexible en aluminio - longitud hasta 6 m en único conducto ("Fig. 23");
• Tubo liso metálico - longitud hasta 10 m en único conducto ("Fig. 23");
• Tubo liso metálico - longitud hasta 14 m en doble conducto ("Fig. 24").

Los conductos de distribución de aire deben tener una sección interna de 25x20 cm, ser de chapa galvanizada lisa y estar aislados con relleno aislante para evitar el ruido y la dispersión del calor.

Cuando la chimenea se utiliza para calentar dos o más locales contiguos, es esencial favorecer la recirculación del aire ambiente para uniformar la temperatura en las distintas habitaciones, y luego colocar rejillas de tránsito en las puertas o mantener las puertas entornadas.

EJEMPLO DE CANALIZACIÓN DEL AIRE (Fig. 25)

BM = Boquilla de envío de techo con compuerta de calibración

GT=Rejilla de tránsito en la parte inferior de la puerta

A+B = REJILLAS de entrada de aire ambiente con agujeros de 14 cm, conectadas con tubo flexible al ventilador, con o sin rejilla fija, sin compuerta
C = Abertura de entrada de aire exterior situada bajo la superficie del fuego, con rejilla de aletas fijas, red anti insecto.
D = Distribución de aire caliente con canalización de acero galvanizado colocada en el techo, sección interna neta 25x20 cm, para un desarrollo de unos 12 m (función del modelo de ventilador, número de curvas y materiales utilizados), revestimiento con aislamiento externo de 3 cm y posible cobertura de cartón-yeso.

Fig. 25

19.9 Contracampana

Antes de realizar la contracampana es necesario efectuar las conexiones eléctricas, donde esté previsto.

Para la realización de la contracampana se recomienda el uso de cartón yeso ignífugo.

Antes de fabricar la contracampana se deberá instalar la centralita de mando.

Durante la realización de la campana es indispensable proteger el bastidor de deslizamiento de la puerta con nylon para evitar que el polvo, el mortero u otros cuerpos extraños dañen el sistema de deslizamiento. Remover esta protección con el trabajo terminado.

Prever las adecuadas aperturas laterales en el revestimiento para la inspección de los componentes.

Antes de realizar el montaje final, es aconsejable realizar una prueba de humos, es decir, para comprobar el funcionamiento del aparato.

Conectar el aparato a la instalación eléctrica con el enchufe suministrado (Fig. 26).

La conexión eléctrica (enchufe) debe ser fácilmente accesible incluso después de la instalación del aparato.

Si el cable de alimentación se daña debe ser sustituido por el servicio de asistencia técnica o por un técnico cualificado, de modo que se evite cualquier riesgo.

Es obligatorio que la instalación esté equipada con puesta a tierra e interruptor diferencial en cumplimiento a las leyes vigentes.

El conducto de descarga de humos debe estar equipado con su propia conexión a tierra.

Solo para modelos VI3 EPLUS

Conectar el aparato a la red eléctrica La conexión eléctrica (enchufe) debe ser fácilmente accesible incluso después de la instalación del aparato.

Palazzetti no suministra ni el enchufe ni el cable de alimentación; el suministro y la instalación son responsabilidad del instalador.

Es obligatorio que la instalación esté equipada con puesta a tierra e interruptor diferencial en cumplimiento a las leyes vigentes.

El conducto de descarga de humos debe estar equipado con su propia conexión a tierra.

20 PUESTA EN SERVICIO

Después de haber colocado el aparato, se deben realizar las siguientes operaciones:

20.1 Verificación base en refractario

La base en refractario suministrada ya montada, debe ser revisada para verificar si durante el transporte los componentes se han movido o dañado.

Una errada nivelación de la base no permitiría el correcto montaje de los refractarios remanentes.

Para restablecer la nivelación de las bases, es- pesarlas donde sea necesario usando la fibra de vidrio adhesiva suministrada

20.2 Descripción y colocación de los deflectores

N° Descripción		Cantidad / Dimensión
1	Panel superior/medio ant./ post.	8 / 171x260
2 JUNTA TÓRICA 2 / -
3	Panel inferior post. (moldeado)	2 / 171x400
4 Panel inferior ant. 2 / 171x400

Dimensiones en mm.

20.3 Montaje deflectores y junta tórica

Para la numeración de los paneles consultar el párrafo "Descripción y colocación de los deflectores" a pagina 76..

1) Abrir la puerta empujándola hacia arriba.

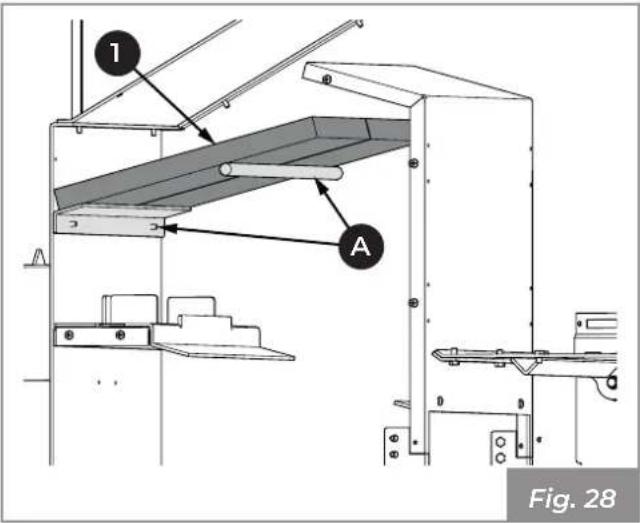

2) Colocar los paneles (1) apoyándolos en los respectivos soportes (A) (Fig. 28).

3) Colocar la junta tórica (2) en el respectivo soporte.
4) Colocar los paneles (1) apoyándolos en los respectivos soportes (B) (Fig. 29).

5) Colocar los paneles (3 y 4) apoyándolos en los respectivos soportes (C) (Fig. 30).

6) Proceder del mismo modo en el lado opuesto. (Fig. 31).

20.4 Montaje refractario

1) Apoyar el espaldar en refractario (A) a la pared del Ecomonobloque y hacerlo deslizar delicadamente hasta su posición, centrándolo con la protuberancia (B) presente en la base en refractario (Fig. 32).

2) Bloquear el refractario con la abrazadera (C) de encaje en el soporte (D) (Fig. 33).

3) Proceder del mismo modo en el lado opuesto.

20.5 Conexiones eléctricas

20.5.1 Serie WT 16:9B V13

Las imágenes del producto son meramente indicativas

Fig. 34

20.5.2 Serie WT 16:9B V13 EPLUS

La instalación y la conexión eléctrica del alimentador deben ser llevadas a cabo únicamente por personal técnico cualificado.

El alimentador (A) debe ser colocado al menos a unos 30 cm del suelo, en un compartimiento protegido contra líquidos, humedad y polvo. Además el compartimiento debe ser accesible e inspeccionable en caso de mantenimiento y/o reparación.

No introducir objetos en las ranuras del aparato.

Si el producto no estuviera dotado de cable de conexión entre toma de red y alimentador, este deberá ser suministrado y conectado únicamente por personal técnico cualificado, aunque correrá a cargo del cliente.

20.6 Primer encendido

El primer encendido debe ser realizado por el instalador.

Antes de la puesta en servicio remover los adhesivos y los embalajes internos al fogón y los adhesivos externos aplicados en el vidrio.

La operación del primer encendido es una operación fundamental, que permite probar el producto en pleno funcionamiento, y de hacer evaporar gradualmente el agua utilizada en las mezclas constructivas, que lo volverá resistente y duradero en el tiempo.

El primer encendido debe ser realizado con cargas reducidas (aproximadamente 2 kg/h) manteniendo el producto encendido durante al menos 4 horas con regímenes bajos. Proceder con estos ritmos de carga durante al menos los siguientes tres días antes de poderlo utilizar de lleno en sus capacidades. Esto permitirá la evaporación de la eventual humedad acumulada en los elementos refractarios durante las fases de inactividad.

Durante el primer encendido del producto se pueden producir malos olores o humo causados por la evaporación o el secado de algunos materiales utilizados, y puede haber pérdida de agua por el cemento. Este fenómeno desaparecerá gradualmente con el uso.

Por tal motivo se recomienda, durante los primeros encendidos, mantener los locales bien aireados.

20.7 Combustión

El aparato para leña está diseñado para una combustión intermitente. Esto significa que tendrá que cargar el producto periódicamente en un intervalo que garantice que la carga anterior se queme completamente, hasta que se reduzca a brasa ardiente.

21 FUNCIONAMIENTO

21.1 Encendido

• Abrir la puerta corredera, utilizando el respectivo guante suministrado, agarrando el tirador y empujándolo hacia arriba o interviniendo en el panel de control (para los modelos de apertura automática).
• Utilizando el tirador frío suministrado (A) abrir al máximo (+) la regulación del aire primario (Fig. 36).
• Apoyar con cuidado los trozos de leña en la cámara de combustión teniendo cuidado de no cubrir totalmente las ranuras de la rejilla (B) (Fig. 36).
• Colocar un encendedor natural en la pila.
• Agregar en la cumbre de la pila, maderas finas cruzadas entre sí.
• Encender desde arriba el encendedor.
• Cerrar la puerta del fuego y asegurarse que esté bien cerrada.
• Mantener la toma de aire abierta para garantizar una llama alta y luminosa.
• Reducir la apertura de la toma de aire utilizando el respectivo tirador frío (A) (Fig. 36) solo cuando se ha formado una buena base de brasas.

21.2 Recarga del combustible

Durante el funcionamiento, para realizar la recarga del combustible es necesario seguir el siguiente procedimiento:

• Abrir lentamente la puerta del fuego, para evitar crear una depresión de aire en el fogón, que provocaría una casi cierta salida de humo en el ambiente (de acuerdo al tiro del humero).
• Recargar de combustible el fogón y, luego, cerrar la puerta del fuego.

Evitar sobrecalentar el producto introduciendo una cantidad excesiva de combustible.

Introducir combustible cuando se han formado las brasas y la llama se ha bajado.

El aparato cuenta con una válvula de bypass, que en el momento de la abertura facilita la salida de humo en el humero minimizando las bocanadas de humo en el ambiente.

21.3 Funcionamiento versión WT 16:9B N13

Calefacción por convección natural.

En esta configuración la combustión se regula introduciendo el tirador frío suministrado (A) en la palanca de graduación ubicada en la base de la puerta.

Rotándola hacia los símbolos (+) o (-) se obtendrá un mayor o menor flujo de aire comburente y en consecuencia una combustión más rápida o más lenta. Seleccionar la posición deseada (Fig. 37).

21.4 Funcionamiento versiones WT 16:9B V13 - V13 EPLUS

Calefacción por convección forzada.

WT 16:9B V13

Versión dotada de un sistema innovador que, desde el panel de mandos, permite regular la ventilación.

WT 16:9B V13 EPLUS

Versión dotada de un sistema innovador que permite gestionar desde el panel de mandos toda una serie de funciones:

• regulación de la combustión;
• regulación de la ventilación;
• apertura / cierre de la puerta.

21.4.1 Panel de mandos

Descripción

El panel de mandos está compuesto por:

1) display LCD;
2) teclas de navegación, para moverse entre las distintas funciones;
3) led de estado;
4) teclas para modificar los parámetros de funcionamiento y acceder a los submenús.

Todas las teclas son de tipo capacitivo, por lo tanto no necesitan de una presión para ser activados, sino que es suficiente rozar la superficie.

El panel es suministrado con una serie de adaptadores que permiten la instalación en las placas más comunes; a continuación la lista de tales adaptadores:

• BTicino Living
• BTicino Axolute
• GEWISS Top System
• GEWISS Chorus
  • VIMAR Idea
  • VIMAR Eikon
  • VIMAR Plana
  • ABB Chiara

Led de estado

Icono Descripción
	Modalidad de conexión:led intermitente: dispositivo funcionante en modalidad Access Point;led siempre encendido: dispositivo conectado a la red de casa.
	Modalidad de funcionamiento:led siempre encendido: regulación manual;led intermitente: regulación automática.

21.4.2 Descripción del menú

Menú Función Descripción Valores
°C	Temperatura	Visualización de la temperatura leída en ambiente	-
Fan Ventilación		Configuración de la velocidad del ventilador del aire ambiente.	Off; 1..5; High; Auto
Info Informaciones	Pantalla 1ET4W: nombre de identificación (se puede personalizar desde la App)AP MODE: modalidad funcionamiento Wi-Fi xx:xx:xx:xx:xx:xx: Mac Address identificativo
	Pantalla 2connboxxxx: nombre red Wi-Fi (SSID)192.168.10.1: dirección IPsignal -xx dBm: potencia señal (visualizable solo con panel conectado al módem)proto DHCP: asignación automática IP
	Pantalla 3 (para versiones WT 16:9B V13)T1: xx (°C): temperatura ambiente detectada en las cercanías del displayT3: xx (°C): temperatura cámara de combustiónT4: xx (°C): temperatura aire en salida de las boquillas
	Pantalla 3 (para versiones WT 16:9B V13 EPLUS)T1: xx (°C): temperatura ambiente detectada en las cercanías del displayT3: xx (°C): temperatura cámara de combustiónT4: xx (°C): temperatura aire en salida de las boquillasS:0 P:4 F:3 D:3: informaciones diagnósticas
	Pantalla 4Remote: scanning.: habilita el escaneo de eventuales accesorios BLE
	Pantalla 5P. ej. "Comb","Comb+Fan", etc...: variantes funciones del productoDISPLAY: 1.1.0: informaciones diagnósticas ":", versión firmware displayBOARD m001 v001: informaciones diagnósticas ":", revisión powerboard - versión firmware powerboard
Power	Potencia	(Para versión WT 16:9B V13 EPLUS)Configuración de la potencia de funcionamiento	1..5
Door Puerta		(Para versión WT 16:9B V13 EPLUS)Apertura y el cierre de la puerta	Close: puerta cerradaOpening: puerta en fase de aperturaOpen: puerta abiertaClosing: puerta en fase de cierreSTOP: puerta detenida en un punto indefinido

21.4.3 Parámetros de funcionamiento

El funcionamiento del aparato está determinado por los parámetros de Potencia y Ventilación configurados por el usuario.

Modificación de la potencia (para versiones WT 16:9B V13 EPLUS)

La potencia define la cantidad de aire comburente y por lo tanto incide directamente también en los consumos.

Para modificar la potencia:

A) Desplazarse con las tecla 🔒 eM el menú "Potencia" (Power)
B) Modificar el valor con las teclas +o f1 mínimo, ..., 5 máximo)

Modificación de la ventilación

Para modificar el valor de la ventilación:

A) Desplazarse con las tecla 4 e el menú "Ventilación" (Fan)
B) Modificar el valor con las teclas b 三

• "Off" = ventilador apagado
• "1" mínimo, ..., "5" máximo
• "High" = funcionamiento ultra veloz (a utilizar solo si hay la necesidad de calentar rápidamente un ambiente)
• "Auto" = funcionamiento automático (el aparato configurará la velocidad en función de la temperatura de la cámara de combustión

Apertura / cierre de la puerta (para versiones WT 16:9B V13 EPLUS)

Para abrir / cerrar la puerta:

C) Desplazarse con las teclas 📄 en el menú "Puerta" (Door)
D) Presionar la tecla para abrir la puerta
E) Presionar la tecla para cerrar la puerta

Modalidad de funcionamiento del panel de control

El panel de control es suministrado en configuración Access Point (AP Mode). En esta modalidad es posible conectarse al panel a través de la App para controlar el dispositivo desde un smartphone.

Fig. 39

Se recomienda conectar el panel de control a la red WiFi doméstica (a través de la app desde smartphone), en este caso el panel de control funcionará en modalidad Station Mode (Sta Mode).

Fig. 40

Atención: en caso de cambio de la contraseña del router, será necesario resetear el panel de control según el siguiente procedimiento:

- Acceder al menú Info - pantalla 2 en el display (tal y como muestra la figura siguiente):

connbox00xx

XXX.XXX.XX.X

signal xxdBm

proto DHCP

- Mantener pulsada la tecla del panel de control durante 4 segundos, hasta oír el "bip" de las señal.

El panel de control iniciará luego el procedimiento de nueva puesta en marcha llevándose nuevamente a modalidad Access Point.

Será además posible efectuar nuevamente la conexión al router utilizando la aplicación (consultar el manual adjunto).

Este dispositivo permite controlar en remoto los parámetros de funcionamiento del Ecomonobloque.

22.2 Procedimiento de asociación al panel de control

Acceder a la pantalla Info en el display del panel de control e ir a la pantalla

Introducir las pilas en el mando a distancia (2 x AAA 1,5 V)

Después de algunos segundos el display cambiará imagen: aparecerán las siguientes informaciones y el mando a distancia estará correctamente asociado al panel de control:

Remote: connected! Mando de distancia asociado al panel de control

Temp [*C]: 26.0 Temperatura ambiente detectada por el mando a distancia

Hu [perc]: 34.5 Porcentaje de humedad detectado por el mando a distancia

Pr [mBar]: 1000 Presión atmosférica detectada por el mando a distancia

Podría ser necesario efectuar de nuevo este procedimiento en el caso en que el mando a distancia permanezca fuera del radio de cobertura de la señal por mucho tiempo.

22.3 Leyenda botones

1) Encendido / Apagado (mantenga pulsado unos 3 seg. para efectuar la operación deseada)
2) Tecla momentáneamente desactivada
3) Potencia (donde esté previsto)
4) Ventilación
5) Apertura puerta (donde esté previsto)
6) Tecla momentáneamente desactivada

7) Teclas para la configuración de los parámetros
8) Teclas para la configuración de los parámetros

22.4 Cambio de potencia (donde esté previsto)

A) Pulse la tecla 3, que se iluminará
B) Pulse uno de los botones 7 y 8 para configurar el valor deseado.

22.5 Modificación de la ventilación

A) Pulse la tecla 4, que se iluminará
B) Pulse uno de los botones 7 y 8 para configurar el valor deseado.

22.6 Apertura / Cierre puerta (donde está previsto)

A) Pulse la tecla 5, que se iluminará
B) Pulse uno de los botones 7 y 8 para configurar el valor deseado.

22.7 Reset del mando a distancia

En caso de que fuera necesario resetear el mando a distancia para regresarlo a la configuración de fábrica, pulsar al mismo tiempo por unos 3 segundos las teclas 1 y 8.

23 LIMPIEZA Y MANTENIMIENTO

Las operaciones de mantenimiento deben ser realizadas por parte de un centro de asistencia técnico autorizado.

Antes de realizar cualquier operación de mantenimiento adoptar las siguientes precauciones:

• Asegurarse de que todas las partes del aparato estén frías.
• Asegurarse de que las cenizas estén completamente apagadas.
• Utilizar los dispositivos de protección individual previstos en la directiva 89/391/CEE.
• Asegurarse de que el interruptor general de línea esté desactivado (para versiones V13 y V13eplus).
• Asegurarse de que la alimentación no pueda ser reactivada accidentalmente. Desconectar el enchufe de la toma de pared (para versiones V13 y V13eplus).
• Operar siempre con equipos adecuados para el mantenimiento.
• Una vez concluidas las operaciones de mantenimiento o reparación, antes de volver a poner el aparato en servicio, reinstalar todas las protecciones y reactivar todos los dispositivos de seguridad.

23.1 Mantenimiento del sistema de chimeneas

A realizar por lo menos una vez al año, o cada 4000 kg de combustible quemado (como lo especifica la norma del producto), dirigiéndose a personal especializado

Si existen tramos horizontales, es necesario comprobar y quitar el dispositivo eventual de cenizas y hollín antes de que estos obturen el pasaje de los humos.

Las incrustaciones en el interior del humero perjudican el tiro óptimo. Cuando alcanzan un grosor de 5-6 mm, en presencia de altas temperaturas y de chispas pueden incendiarse con consecuencias fácilmente imaginables tanto para el humero como para la vivienda.

23.2 Mantenimiento del aparato

Se debe realizar por lo menos una vez al año, o cada vez que el aparato señale el pedido de mantenimiento.

Durante la operación de mantenimiento, el técnico deberá:

• limpiar de modo cuidadoso y completo el giro de los humos;
• comprobar el estado y la buena estanquidad de todas las guarniciones;
• comprobar el estado y la limpieza de todos los componentes internos;
• comprobar la estanquidad y la limpieza del empalme de salida humos;
• comprobar el correcto funcionamiento del aparato.

23.3 Programa de limpieza y mantenimiento ordinario

23.3.1 Limpieza ordinaria (usuario)

	CADAENCENDIDO	CADA SEMANA 1 MES
Brasero / Rejilla ("Fig. 43") X
Cajón / Compartimiento de cenizas ("Fig. 44") X
Vidrio ("Fig. 45" - "Fig. 46") X

23.3.2 Mantenimiento ordinario (centro de asistencia técnica habilitado)

	1 AÑO (*)
Juntas puerta X
Cementos y deflectores humos (consultar el párrafo "Mantenimiento del fogón" a pagina 90)	X

(*) Al menos una vez al año o bien cada 4000 kg de combustible quemado.

23.4 Limpieza del fogón

Antes de realizar cualquier operación de mantenimiento adoptar las siguientes precauciones:

1) Asegurarse que la rejilla (A) (Fig. 43) esté libre por eventuales residuos de combustión que puedan obstruir el libre pasaje de aire. Retirarla y efectuar la limpieza del fogón utilizando una escobilla (no en dotación) llevar los residuos de la combustión al cajón de cenizas. Prestar atención a eventuales brazas ardientes.

Reponer la rejilla con el máximo cuidado en una superficie de apoyo adecuada.

2) Extraer el cajón de cenizas (B) de la base y aspirar la ceniza eventual depositada en los compartimientos subyacentes (Fig. 44).

El cajón de cenizas que se encuentra por debajo del fogón debe ser vaciado a diario para evitar que la ceniza alcance el colmo, causando sobrecalentamientos de la rejilla en hierro fundido del fogón e inhibiendo el paso de aire al fogón.

3) Aspirar los orificios delanteros y traseros (C) del distribuidor de aire comburente para evitar acumulaciones de cenizas (Fig. 44).

Los refractarios sufren deformaciones por dilatación durante el funcionamiento del aparato, debidas a las altas temperaturas alcanzadas. Por este motivo las fisuras dejadas entre una pieza y la otra de los refractarios deben ser consideradas normales. Durante la combustión estas fisuras son llenadas por las cenizas que absorben las dilataciones de los refractarios.

23.5 Limpieza del vidrio

No limpiar el vidrio durante el funcionamiento del aparato y no usar esponjas abrasivas.

Durante las operaciones de limpieza, sostener la puerta con una mano para evitar excesivos esfuerzos a la estructura.

Prestar mucha atención a no golpear el vidrio cerámico a causa de la elevada fragilidad del material.

Para realizar la limpieza del vidrio es necesario:

1) Usar el tirador frío (A) para girar la palanca (B).
2) Abrir la hoja (C) y acompañarla hasta que los brazos de soporte (Fig. 45) estén completamente extendidos.

3) Limpiar el vidrio con un paño húmedo o con papel humedecido y pasado en la ceniza (Fig. 46). Se pueden también usar detergentes adecuados para la limpieza de hornos de cocina.

4) Acompañar la puerta hasta el cierre completo.
5) Empujar con la mano la palanca (B) y regresarla a la posición de bloqueo (Fig. 47).

6) Proceder del mismo modo con la puerta del lado opuesto.

23.6 Mantenimiento del fogón

Antes de realizar cualquier operación de mantenimiento verificar que no estén presentes brazas ardientes.

Las incrustaciones y los depósitos presentes en los deflectores y en la parte de atrás de los paneles refractarios pueden comprometer el funcionamiento correcto y la duración del aparato.

Para una buena limpieza de las partes y del aparato usar una escobilla simple o un aspirador de cenizas.

Para la limpieza es necesario realizar las siguientes operaciones:

1) Abrir la puerta (A) empujándola hacia arriba.

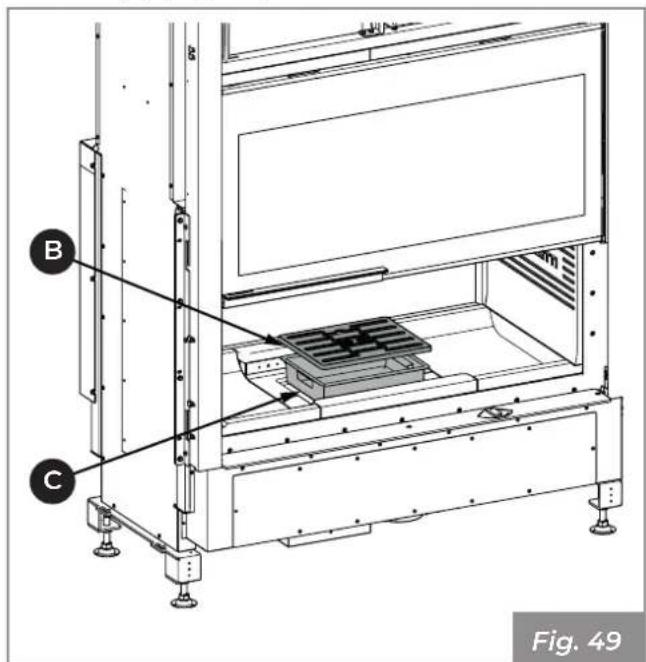

2) Levantar y retirar la rejilla (B) y el cajón de cenizas (C) (Fig. 49).

3) Aspirar las cenizas depositadas en los compartimentos subyacentes.

4) Retirar y extraer los paneles (4 y 3) (Fig. 50).

5) Desensartar y sacar los paneles (1) (Fig. 51).

6) Desensartar y sacar las juntas tóricas (2).

7) Desensartar y sacar los paneles (1) Fig. 52).

8) Proceder del mismo modo en el lado opuesto. (Fig. 53).

9) Realizada la limpieza volver a montar todo también consultado el párrafo "Montaje deflectores y junta tórica" a pagina 76.

24 DESGUACEYELIMINACIÓN

La demolición y la eliminación del aparato están a cargo y responsabilidad exclusivo del propietario que deberá actuar en cumplimiento de las leyes vigentes en el propio país en relación a la seguridad, respeto y protección del ambiente.

La eliminación de los materiales se puede encargar a terceros, siempre que se recurra a empresas autorizadas en la recuperación y la eliminación de los materiales en cuestión.

Cumplir siempre y de todas maneras con las normativas en vigor en el País donde se opera para la eliminación de los materiales y eventualmente para la denuncia de eliminación.

Todas las operaciones de desmontaje para la demolición deben producirse con el aparato parado y sin energía eléctrica de alimentación.

• Retirar todo el aparato eléctrico.
• Separar los acumuladores presentes en las fichas electrónicas.
• Desguazar la estructura del aparato a través de empresas autorizadas.

El abandono del aparato en áreas accesibles constituye un peligro grave para personas y animales.

Eliminar el producto de manera diferenciada permite evitar posibles consecuencias negativas para el ambiente y la salud, y permite recuperar los materiales de que está compuesto para obtener un importante ahorro de energía y recursos.

La responsabilidad ante eventuales daños a personas y animales recae siempre sobre el propietario. En el momento de la demolición la marca CE, el presente manual y los demás documentos relativos a este aparato se deberán destruir.

El símbolo del contenedor cancelado colocado en la etiqueta del aparato indica que el producto debe ser recogido separadamente de otros residuos al final de su vida útil.

En conformidad con el art.13 del Decreto Legislativo n°151 del 25 de julio de 2005 de actuación de la Directiva 2002/96/CE del 23 de Febrero de 2003 sobre los Residuos de Aparatos Eléctricos y Electrónicos relativos a las medidas y procedimientos finalizados a prevenir la producción de residuos de aparatos eléctricos y electrónicos, denominados RAEE, promoviendo el reutilizo, el

reciclado y otras formas de recuperación para reducir la cantidad para eliminar y mejorar la intervención de los sujetos que participan en el ciclo de vida útil de dichos productos.

24.1 Eliminación de las baterías

INFORMACIONES PARA LA CORRECTA ELIMINACIÓN DE LAS BATERÍAS SEGÚN LA DIRECTIVA EUROPEA 2006/66/EC

Por favor sustituir la batería cuando su carga eléctrica esté agotada: al final de su vida útil esta pila no debe ser eliminada junto a desechos indiferenciados. Debe ser entregada en adecuados centros de recogida indiferenciada o donde revendedores que suministran este servicio. Eliminar separadamente una batería permite evitar posibles efectos negativos en el ambiente y en la salud humana que deriven de una eliminación inadecuada y permite recuperar y reciclar los materiales de los cuales está compuesta, con importantes ahorros de energía y recursos. Para resaltar la obligación de eliminar separadamente las baterías, en la pila está indicado el símbolo del contenedor tachado. La eliminación abusiva del producto por parte del usuario comporta la aplicación de las sanciones administrativas previstas por la normativa vigente.

Palazzetti se reserva el derecho de variar de cualquier modo y sin preaviso los propios productos en el intento de mejorar sin perjudicar las características esenciales.
