Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZPW 10SQ
Serie	Plutonium-Serie
Nenndurchmesser	10 Zoll (250 mm)
Schwingspulendurchmesser	2 Zoll (50 mm)
Impedanz	Dual 2 Ohm
Belastbarkeit (RMS/Max)	400 W RMS / 700 W max
Empfohlene Verstärkerleistung	300 – 700 W RMS @ 4 Ohm (oder 1 Ohm)
Empfindlichkeit	83,8 dB @ 1W/1m
Frequenzgang (Fs)	34 Hz (Resonanzfrequenz)
Gesamtgüte (Qts)	0,58
Äquivalentes Volumen (Vas)	23,54 Liter (0,831 cu.ft.)
Bewegte Masse (Mms)	153,8 Gramm
Linearer Auslenkungsweg (Xmax)	30 mm (1,18 Zoll)
Membranmaterial	Eloxiertes Aluminium
Korbmaterial	Massiver Aluminiumguss
Sicke Material	Gummi
Optimierung	Klippel-optimiert für geschlossene Gehäuse
Empfohlenes Gehäuse (Geschlossen)	20 – 30 Liter netto (0,70 – 1,06 cu.ft.)

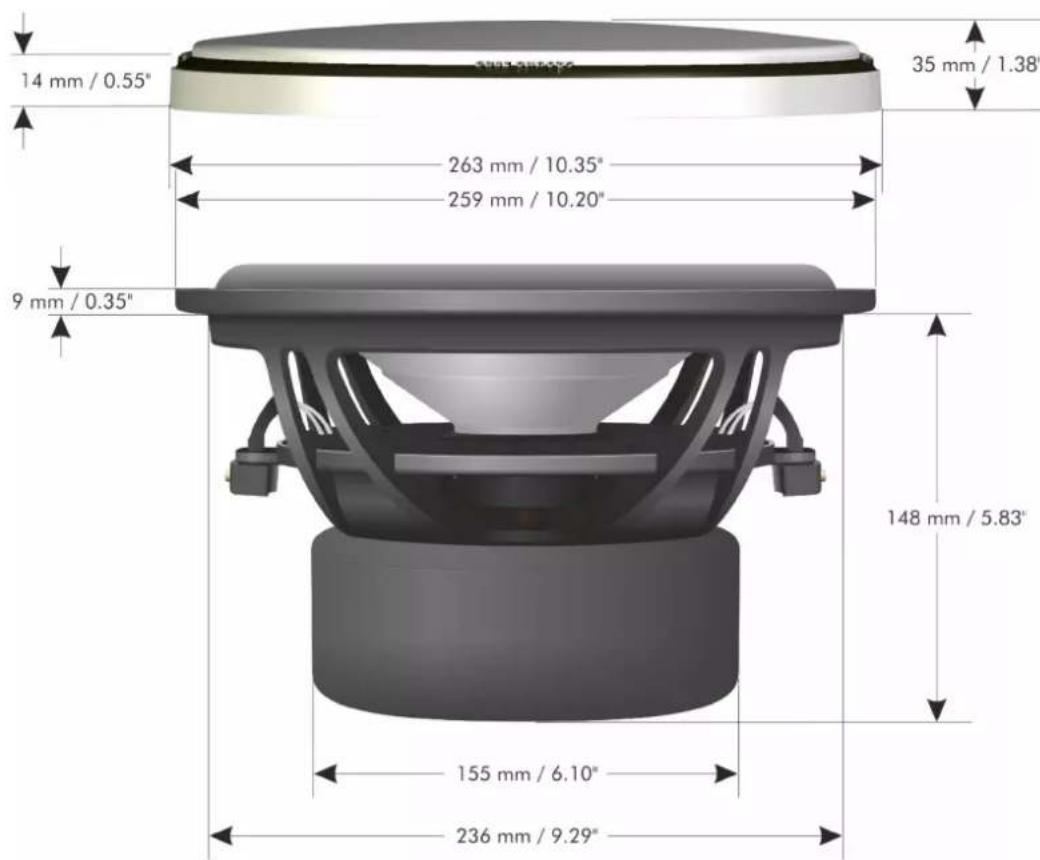

Gesamtdurchmesser	263 mm (10,35 Zoll)
Einbautiefe	155 mm (6,10 Zoll)
Mitgeliefertes Zubehör	Aluminiumguss-Befestigungsring, Schutzgitter, Gummiringe

Häufig gestellte Fragen - GZPW 10SQ Ground Zero

Welcher Gehäusetyp wird für den GZPW 10SQ empfohlen?

Der GZPW 10SQ ist für geschlossene Gehäuse optimiert. Das empfohlene Nettovolumen beträgt 20 bis 30 Liter (0,70 - 1,06 Kubikfuß), mit einem optimalen Ziel von 26 Litern.

Wie verdrahte ich die Doppelschwingspulen?

Der Subwoofer hat Doppelschwingspulen mit 2 Ohm. Sie können sie parallel für eine 1-Ohm-Last oder in Reihe für eine 4-Ohm-Last schalten. Siehe Schaltplan im Handbuch.

Wie hoch ist die Belastbarkeit dieses Subwoofers?

Der GZPW 10SQ hat eine RMS-Belastbarkeit von 400 Watt und eine maximale Belastbarkeit von 700 Watt. Die empfohlene Verstärkerleistung beträgt 300-700 Watt RMS bei der endgültigen Impedanz.

Wie empfindlich ist der GZPW 10SQ?

Die Empfindlichkeit beträgt 83,8 dB @ 1W/1m (86,7 dB @ 2,83V). Dies ist ein typischer Wert für einen High-End-Subwoofer.

Kann ich diesen Subwoofer in einem Bassreflexgehäuse verwenden?

Das Handbuch empfiehlt geschlossene Gehäuse für optimale Klangqualität. Sie können jedoch mit Bassreflex-Designs experimentieren, aber es ist nicht werkseitig optimiert. Konsultieren Sie einen Audiospezialisten.

Wird der Subwoofer mit Montagezubehör geliefert?

Ja, es enthält einen Aluminiumguss-Befestigungsring, ein Schutzgitter und zwei Arten von 3D-Gummiringen (flach und für Gitter). Schrauben sind ebenfalls enthalten.

Wie tief ist der GZPW 10SQ?

Die Einbautiefe beträgt 155 mm (6,10 Zoll). Stellen Sie sicher, dass Ihr Gehäuse oder Montageort diese Tiefe aufnehmen kann.

Wie breche ich den Subwoofer ein?

Die Einspielzeit wird empfohlen, indem Sie Musik bei moderater Lautstärke für etwa 20-30 Stunden abspielen. Dies ermöglicht es der Aufhängung, sich zu lockern und optimale Leistung zu erzielen.

Wie ist der Garantieumfang?

Die Garantie wird von den regionalen Vertriebspartnern von Ground Zero bereitgestellt. Die Bedingungen variieren je nach Region. Kontaktieren Sie Ihren örtlichen Händler oder Vertriebspartner für Details.

Kann ich die Subwoofer-Membran reinigen?

Verwenden Sie ein weiches, trockenes Tuch, um die eloxierte Aluminiummembran vorsichtig abzuwischen. Vermeiden Sie Flüssigkeiten oder Scheuermittel. Die Gummi-Sicke kann mit einem feuchten Tuch gereinigt werden.

BEDIENUNGSANLEITUNG GZPW 10SQ Ground Zero

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieses High-End Subwoofers für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support.

Der Subwoofer ist ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass dieser seine volle Leistungsfähigkeit nur erreichen kann, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren.

Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses von einem begeisterten Entwicklerteam erschaffenen Subwoofers.

PLUTONIUM Series – Ein High-End Erlebnis

Produkte, welche zur PLUTONIUM Serie von GROUND ZERO zählen, beeindrucken durch ihre High-End Klang- und Verarbeitungsqualität oder auch durch extrem hohe Belastbarkeit.

Um eines dieser Ziele bei der Entwicklung zu erreichen, kommen hierbei außergewöhnliche Bauteile und Technologien zum Einsatz.

Die technischen, elektrischen und mechanischen Eigenschaften der dabei entstandenen Produkte überzeugen nicht nur bei weltweit stattfindenden Klangwettbewerben, sondern genügen mit herausragenden Fähigkeiten bei der Audiowiedergabe auch höchsten Ansprüchen von High-End Begeisterten.

Die neuen GZPW SQ Subwoofer der Serie markieren den Beginn einer neuen Generation an Lautsprechem zur Tiefbasswiedergabe auf klanglich außerordentlich hohem Niveau.

Die GZPA SQ Verstärker wurden von erfahrenen Sound-Quality Technikern entwickelt und von Musikliebhabern während vieler Hörstunden fein abgestimmt. Sie werden mit besonderer Sorgfalt produziert und beinhalten einige der besten Bauteile, welche für den jeweiligen Einsatzzweck erhältlich sind. Erst nach einer Reihe an umfassenden Tests und Prüfungen werden sie an GROUND ZERO Partner und den Fachhandel ausgeliefert.

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
  • Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
  • Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

GROUND ZERO®

GERMAN ENGINEERING

PLUTONIUM SERIES

Subwoofer

GZPW 10SQ

Ausstattung

• High-End Subwoofer mit hoher Klangqualität
- Klippel ^® optimiert (für geschlossene Gehäuse)
• Eloxierte Aluminium-Membran
• Stabiler Aluminum Druckguss-Korb
- Gummisicke
• Schwingspule aus Kupferdraht
• 250 mm Nenndurchmesser
• Befestigungsring aus Aluminum und Schutzgitter inkl.

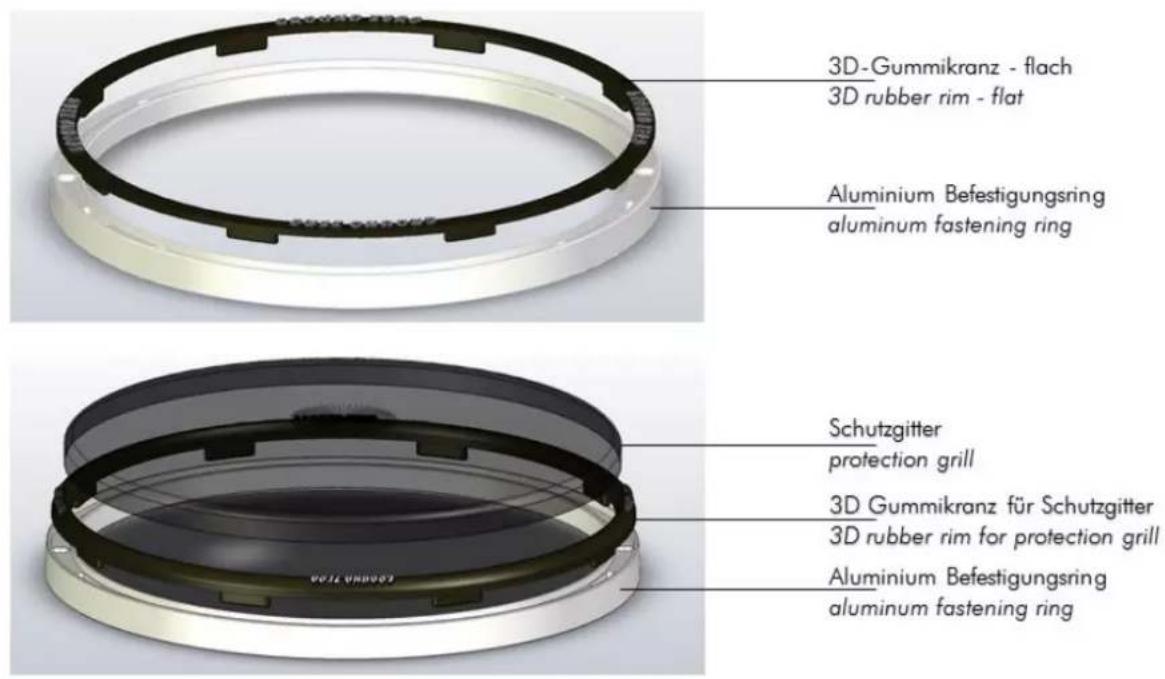

Befestigungsring

Der Befestigungsring aus Aluminium kann entweder mit dem flachen 3-D Gummikranz, der nur die Befestigungsschrauben verdeckt, oder dem 3-D Gummikranz für das Schutzgitter verwendet werden.

3D-Gummikranz - flach 3D rubber rim - flat
Aluminium Befestigungsring aluminum fastening ring
Schutzgitter protection grill
3D Gummikranz für Schutzgitter 3D rubber rim for protection grill
Aluminium Befestigungsring aluminum fastening ring

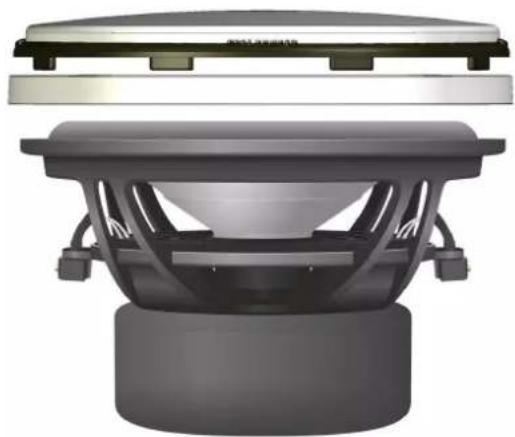

Montage

1

Schließen Sie zuerst die Verkabelung an und setzen den Subwoofer in die Aussparung*. Legen Sie den Befestigungsring aus Aluminium auf und befestigen Sie den Ring mittels der mitgelieferten Schrauben (oder anderer passenden Gewindeschrauben mit Senkkopf)

* Bei Bedarf wird zusätzliches Dichtband empfohlen

Legen Sie dann den Gummikranz in die passenden Aussparungen im Befestigungsring ein. Zum Abschluss positionieren Sie das Gitter zum Schutz der Membran, indem Sie dieses in den Spalt des 3D Gummikranzes einsetzen.

Technische Daten

GZPW 10SQ
Schwingspulen-Durchmesser (mm / inch)	50 / 2"
Impedanz	2x 2 Ohm
Re (in Reihenschaltung)	4.0 Ohm
Resonanzfrequenz (Fs)	34 Hz
Qms	4.89
Qes	0.66
Qts	0.58
Vas (Liter / cu.ft.)	23.54 / 0.831
Mms (gramm)	153.8
Xmax (mm / inch)	30 / 1.18"
Wirkungsgrad (dB SPL 1W/1m)/(dB SPL 2.83 Vrms)	83.8 / 86.7
BL	14.5
Le (@ 10 kHz)	1.492 mH
Cms	0.134 mm/N
Belastbarkeit (Watt RMS/max.)	400 / 700
Empfohlene Verstärkerleistung	300 – 700 W RMS@ 4 Ohm ( 1 Ohm)

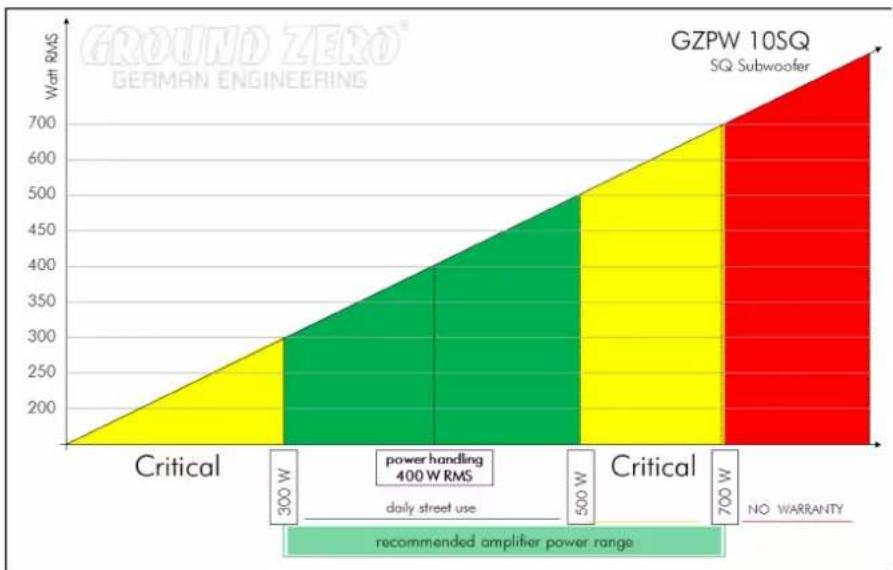

Leistungsempfehlung

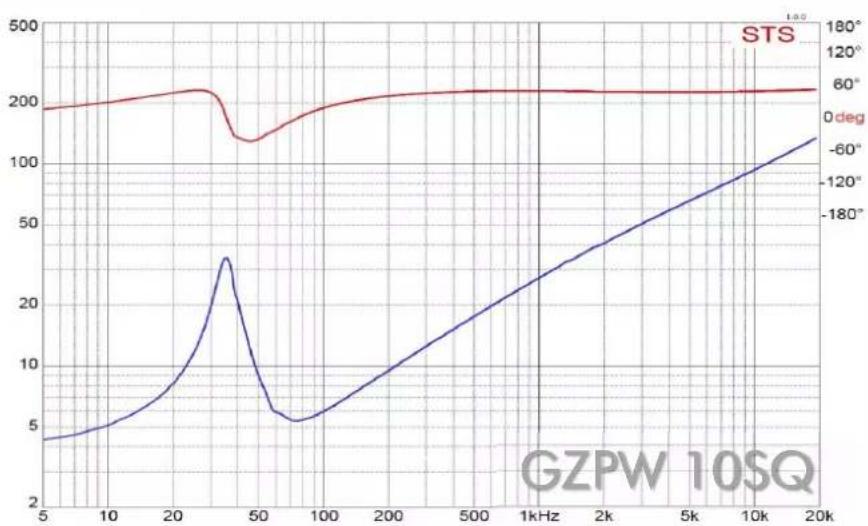

Impedanzverlauf über den Frenquenzbereich

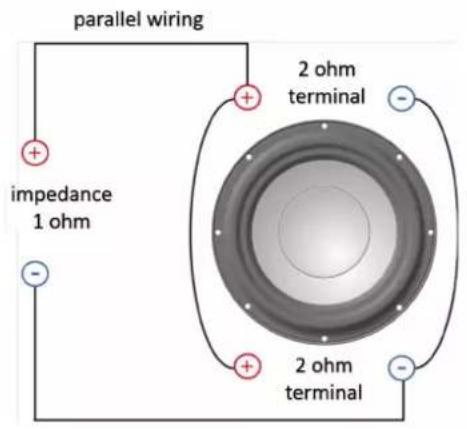

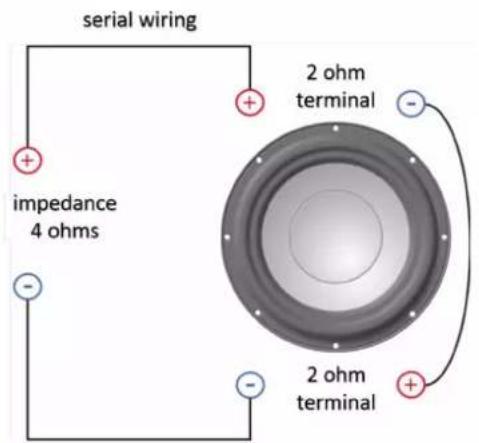

Impedanz bei Parallel- und Reihenschaltung

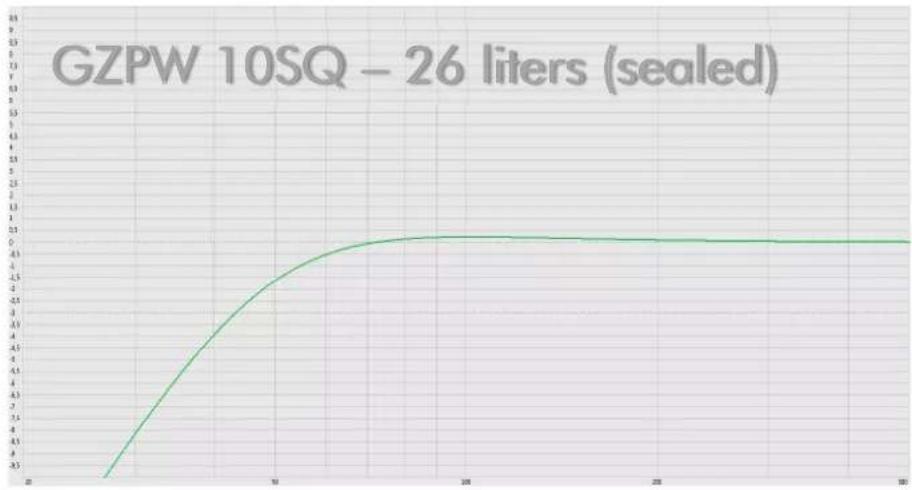

Gehäuse-Empfehlung

Geschlossen	26 Liter netto
Gehäusegüte Q	0.79
Geschlossen (Bandbreite)	20 - 30 Liter netto
Gehäusegüte Q (Bandbreite)	0.85 – 0.78

Hinweis: Individuelle Gehäuse sollten in Abhängigkeit des Einsatzzweckes berechnet werden!

Bei den oben genannten Gehäusen handelt es sich um allgemeine Vorschläge! Bitte beachten Sie, dass Sie das Gehäuse finden sollten, welches Ihren ganz persönlichen Wünschen bezüglich Gehäusetyp, Frequenzgang und Resonanzabstimmung entspricht, je nach Fahrzeug und eigenem Geschmack.
