GZUB 8BR - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Bassreflex)
Marke	Ground Zero
Modell	GZUB 8BR
Serie	URANIUM
Treibergröße	20 cm (8 Zoll)
Gehäusetyp	Bassreflex
Gehäusematerial	MDF (Mitteldichte Faserplatte)
Korbmaterial	Aluminium-Druckguss
Schwingspulendurchmesser	50 mm (Kupfer)
Nennbelastbarkeit (RMS)	300 Watt
Maximale Belastbarkeit	400 Watt
Empfohlene Verstärkerleistung	600 Watt
Impedanz	4 Ohm (typisch)
Frequenzgang	ca. 30–200 Hz
Empfindlichkeit	ca. 88 dB (1W/1m)
Anschluss	GZ Druckkontakt-Anschluss
Einbauort	Fahrzeug (Kofferraum/Reserveradmulde)
Gehäuseabmessungen (ca.)	350 x 300 x 380 mm (B x H x T)
Gewicht (ca.)	12 kg
Lieferumfang	Subwoofer, Bedienungsanleitung
Entsorgung	Nicht über Hausmüll, Recyclinghof
Sicherheitshinweise	Gehörschäden vermeiden, Kinder fernhalten
Garantie	Gesetzliche Gewährleistung, Überlastung ausgeschlossen
Herstellungsland	Deutschland (Entwicklung)

Häufig gestellte Fragen - GZUB 8BR Ground Zero

Wie schließe ich den Subwoofer GZUB 8BR an?

Verwenden Sie den GZ Druckkontakt-Anschluss. Achten Sie auf korrekte Impedanz (4 Ohm) und ausreichende Kabelquerschnitte. Signal- und Lautsprecherkabel getrennt von Stromkabeln verlegen.

Welche Verstärkerleistung wird für den GZUB 8BR empfohlen?

Der ideale Verstärker liefert etwa 600 Watt RMS bei 4 Ohm. Die maximale Belastbarkeit des Subwoofers beträgt 400 Watt, eine Überlastung ist zu vermeiden.

Kann ich den Subwoofer im Freien oder im Haus verwenden?

Der GZUB 8BR ist für den Fahrzeugeinbau konzipiert und nicht für den Außenbereich oder Heimgebrauch optimiert. Eine Nutzung im Haus ist möglich, aber nicht empfohlen.

Wie reinige ich das Gehäuse des Subwoofers?

Das Gehäuse aus MDF kann mit einem trockenen Tuch abgewischt werden. Keine aggressiven Reinigungsmittel oder Wasser verwenden, um das Material zu schonen.

Ist der Subwoofer für den Betrieb mit einer Endstufe geeignet?

Ja, der Subwoofer benötigt eine externe Endstufe. Die Impedanz von 4 Ohm ist gängig für monoblock Verstärker. Achten Sie auf saubere Signalkabel.

Was bedeutet 'Bassreflex' beim GZUB 8BR?

Bassreflex ist eine Gehäusebauform mit einem Bassreflexrohr, das den Schall des Rückseite nutzt, um die Basswiedergabe effizienter und tiefer zu machen.

Welche Garantie gilt für den Subwoofer?

Es gilt die gesetzliche Gewährleistung. Schäden durch Überlastung, unsachgemäße Behandlung oder Wettbewerbe sind ausgeschlossen. Originalverpackung für Rücksendung erforderlich.

Kann ich den Subwoofer in einen anderen Gehäusetyp einbauen?

Der GZUB 8BR ist als Bassreflex-Subwoofer in einem geschlossenen Gehäuse ausgeliefert. Ein Umbau ist nicht vorgesehen und kann die Leistung beeinträchtigen.

Wie vermeide ich Gehörschäden bei hoher Lautstärke?

Dauerhafte Pegel über 85 dB können das Gehör schädigen. Der Subwoofer kann bis zu 130 dB erreichen. Halten Sie die Lautstärke moderat und machen Sie Pausen.

Wo finde ich die EU-Konformitätserklärung?

Die vollständige EU-Konformitätserklärung ist unter www.ground-zero-audio.com verfügbar. Das Produkt erfüllt die Richtlinien RoHS2 und Produktsicherheit.

BEDIENUNGSANLEITUNG GZUB 8BR Ground Zero

Hauptmerkmale / Features

• Hochwertiger Bassreflex Subwoofer
• Massives Gehäuse aus MDF
• Strömungsoptimierte Ventilierung
• 20 cm URANIUM Subwoofer
• Resonanzarmer Aluminium-Gusskorb
• 50 mm Kupfer-Schwingspule
• GZ Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der URANIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Jedes Produkt der URANIUM-Reihe wurde sorgfältig entwickelt, um den Anforderungen Musikbegeisterter mit hohen audiophilen Erwartungen gerecht zu werden und bietet dabei ein sehr gutes Preis-Leistungsverhältnis. Die Anwendung aller im SQ-Wettbewerb über die vergangenen Jahre gesammelter Erfahrungen fließen bei der Entwicklung jedes Produktes ein. Eine sorgfältige Abstimmung des Klanges und der Produktdetails führen zu beeindruckenden Ergebnissen und einer erstaunlichen Audiowiedergabe. Auch die ausgezeichneten Verstärker weisen bereits durch ihre Bezeichnung auf den Hauptzweck hin: SQ weit über dem Durchschnitt!

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclinginrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

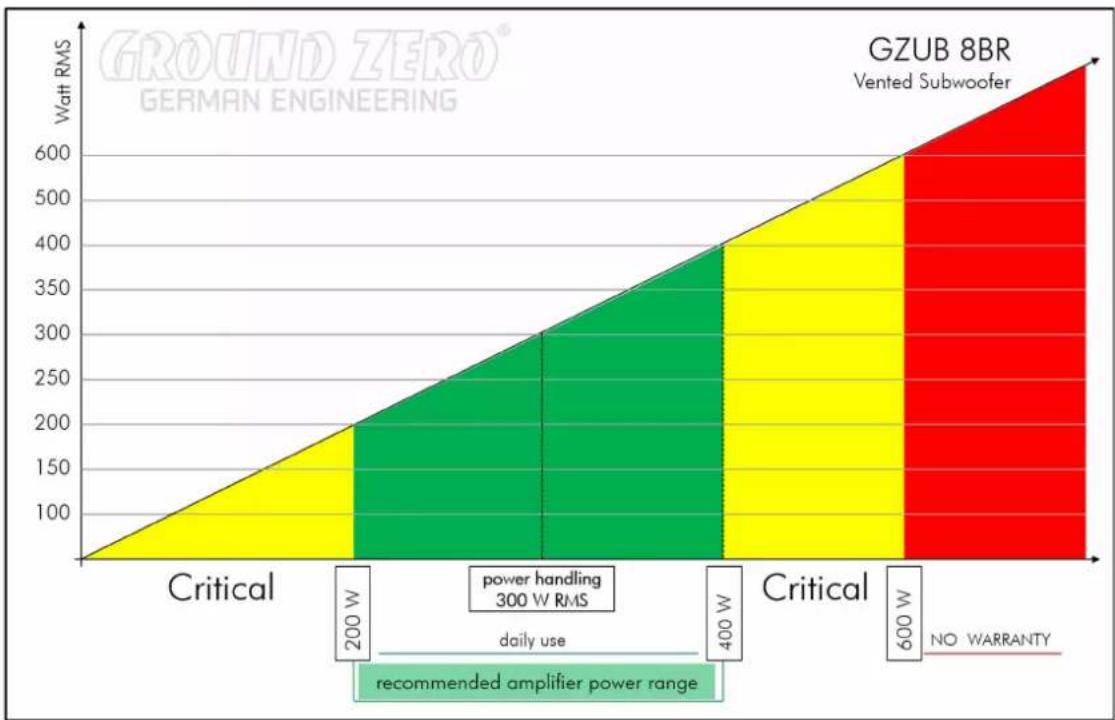

Belastbarkeit / Power handling

Anschlussmöglichkeiten / Wiring options

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
