Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZIB 30BR
Serie	IRIDIUM
Bauform	Bassreflex
Subwoofer-Durchmesser	30 cm (12")
Impedanz	4 Ω
Belastbarkeit (RMS)	350 Watt
Empfohlene Verstärkerleistung	200 – 400 Watt RMS @ 4 Ω
Membranmaterial	IMPP mit 3D-Wabenstruktur
Gehäusematerial	MDF (massiv)
Bassreflex-Tunnel	Strömungsoptimiert
Anschlussart	GZ-Design Druckkontakt
KLIPPEL optimiert	Ja
Nettovolumen	37 Liter
Abmessungen (B x H x T)	46 x 37 x 31 cm (Gehäuse) / 40 cm (mit Gitter)

Häufig gestellte Fragen - GZIB 30BR Ground Zero

Welche Verstärkerleistung wird für den GZIB 30BR empfohlen?

Der Subwoofer hat eine RMS-Belastbarkeit von 350 Watt. Empfohlen wird eine Verstärkerleistung von 200 bis 400 Watt RMS bei 4 Ω.

Kann der Subwoofer im Freien verwendet werden?

Der GZIB 30BR ist für den Einsatz im Fahrzeug konzipiert. Eine Verwendung im Freien wird nicht empfohlen, da Feuchtigkeit und Witterung die Elektronik beschädigen könnten.

Wie reinige ich die Membran des Subwoofers?

Verwenden Sie ein weiches, trockenes Tuch, um Staub von der Membran zu entfernen. Vermeiden Sie aggressive Reinigungsmittel, da diese die IMPP-Membran beschädigen könnten.

Ist der Subwoofer KLIPPEL optimiert?

Ja, der GZIB 30BR wurde KLIPPEL optimiert, was eine präzise und verzerrungsarme Wiedergabe gewährleistet.

Welche Impedanz hat der Subwoofer?

Der Subwoofer hat eine Nennimpedanz von 4 Ω.

Welche Garantie gilt für den GZIB 30BR?

Es gilt die gesetzliche Gewährleistung. Darüber hinausgehende Garantien sind nicht angegeben. Bewahren Sie den Kaufbeleg auf.

Kann der Subwoofer an eine Endstufe mit geringerer Leistung angeschlossen werden?

Ja, aber achten Sie darauf, die Endstufe nicht zu übersteuern. Eine geringere Leistung ist in Ordnung, solange sie nicht zu Clipping führt.

Wie schließe ich den Subwoofer richtig an?

Verwenden Sie den GZ-Design Druckkontakt-Anschluss und achten Sie auf korrekte Polarität. Signal- und Lautsprecherkabel sollten getrennt von Stromkabeln verlegt werden.

Was bedeutet die 3D-Wabenstruktur der Membran?

Die IMPP-Membran mit 3D-Wabenstruktur sorgt für hohe Steifigkeit bei geringem Gewicht, was die Basswiedergabe verbessert.

Wie entsorge ich den Subwoofer am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer lokalen Recycling-Einrichtung, da das Produkt magnetisierte Metalle und wertvolle Rohstoffe enthält.

BEDIENUNGSANLEITUNG GZIB 30BR Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex Subwoofer
- KLIPPEL® optimiert
• IMPP Membran mit 3D-Wabenstruktur
• Massives Gehäuse aus MDF
• Strömungsoptimierter Basstunnel
• GZ-Design Druckkontakt-Anschluss

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die IRIDIUM-Serie repräsentiert das Einstiegslinie von GROUND ZERO und bietet dennoch bereits eine Vielzahl an nützlichen Funktionen und dazu erstaunliche Performance. Das Sortiment enthält eine Reihe an erschwinglichen Verstärkern, Lautsprecher für nahezu alle Anwendungen, sowie Subwoofer für den täglichen Gebrauch oder auch SPL Bedürfnisse. Neben einzelnen Subwoofern, sind aber auch bereits bestückte passive oder aktive Gehäusesubwoofer in verschiedenen Größen für viele Anwendungen und Anforderungen erhältlich.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the component

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZIB 20BR	GZIB 25BR	GZIB 30BR
Subwoofer ∅	20 cm / 8"	25 cm / 10"	30 cm / 12"
Impedanz / impedance	4 Ω
Belastbarkeit / power handling	150 Watt / Watts RMS	250 Watt / Watts RMS	350 Watt / Watts RMS
Empf. Verstärkerleistung / recommended amplifier power	100 – 200 Watt / Watts (RMS @ 4 Ω)	200 – 300 Watt / Watts (RMS @ 4 Ω)	200 – 400 Watt / Watts (RMS @ 4 Ω)
Abmessungen / dimensions	40 x 27 x 23 / 29 cm15.75x10.63x11.42/9.06"	44 x 32 x 28.5 / 36 cm17.32x12.3x11.22/14.17"	46 x 37 x 31 / 40 cm18.11x14.57x15.75/12.2"
Vol. net	17 L / 0.6 cu.ft.	33 L / 1.16 cu.ft.	37 L / 1.31 cu.ft.

Anschlussmöglichkeiten / Wiring options

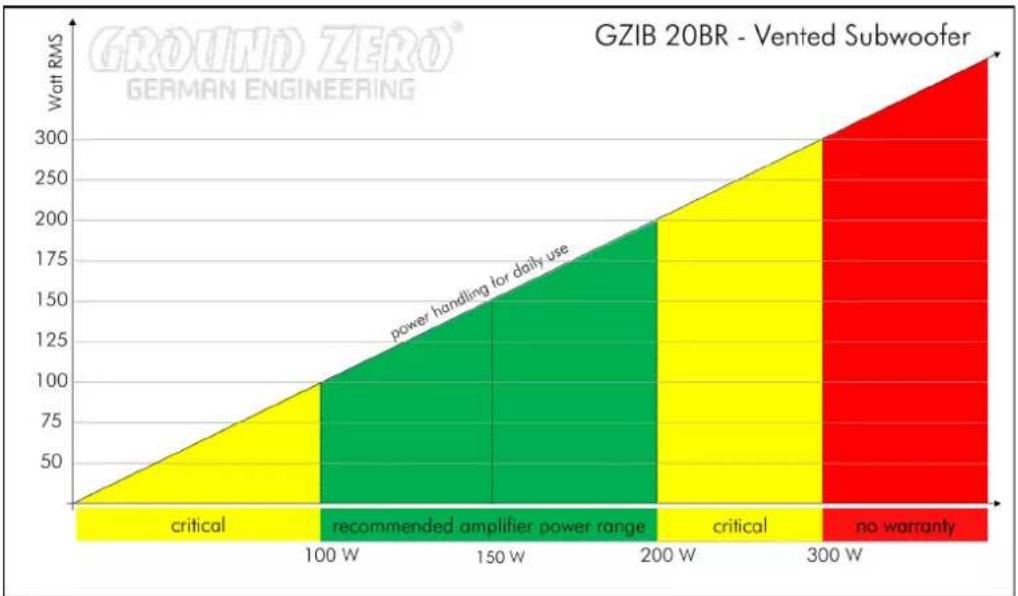

Empfohlene Verstärkerleistung / Recommended amplifier power

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
