GZPW 10SQX - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	High-End Subwoofer
Modell	GZPW 10SQX
Nenndurchmesser	250 mm / 10 Zoll
Impedanz (nominal)	2 x 2 Ohm
Frequenzbereich	20 Hz – 350 Hz
Belastbarkeit (RMS)	400 Watt
Membranmaterial	Eloxiertes Aluminium
Sicke	ConeGlide®
Korb	Aluminium-Druckguss
Schwingspule	50 mm Kupfer
Magnet	Ferrit
Kupferkappe	Zur Impedanzlinearisierung
Wirkungsgrad	84 dB (1W/1m)
Resonanzfrequenz	36 Hz
Gesamtgüte Qts	0,59
Maximale Auslenkung (Xmax)	36 mm (Spitze-Spitze)
Gehäuseempfehlung	Geschlossen, 18 Liter
Abmessungen (Außendurchmesser)	263 mm / 10,35"
Einbautiefe	155 mm / 6,10"
Einbauöffnung	236 mm / 9,29"
Mitgeliefertes Zubehör	Befestigungsring, Schutzgitter, 3D-Gummikränze
Besonderheiten	Klippel® optimiert, PLUTONIUM Serie
Sicherheitshinweise	Dauerhaft hohe Lautstärke >85 dB vermeiden
Entsorgung	Wertstoffhof, nicht im Hausmüll
Hersteller	Ground Zero GmbH
Entwickelt in	Deutschland

Häufig gestellte Fragen - GZPW 10SQX Ground Zero

Wie schließe ich den GZPW 10SQX Subwoofer an?

Der Subwoofer hat eine Doppelschwingspule mit 2 x 2 Ohm. Sie können die Spulen entweder parallel (1 Ohm Gesamtimpedanz) oder in Reihe (4 Ohm) schalten. Beachten Sie die Empfehlungen Ihres Verstärkers.

Welches Gehäuse wird für diesen Subwoofer empfohlen?

Ground Zero empfiehlt ein geschlossenes Gehäuse mit einem Nettovolumen von 18 Litern. Dies ermöglicht eine optimale Klangqualität und Belastbarkeit.

Wie viel Leistung sollte der Verstärker liefern?

Der Subwoofer hat eine RMS-Belastbarkeit von 400 Watt. Ein Verstärker mit 200-400 Watt RMS bei entsprechender Impedanz ist ideal. Höhere Leistung kann zu Überlastung führen.

Was ist die ConeGlide Sicke?

Die ConeGlide Sicke ist eine spezielle Aufhängung, die die Membranbewegung mit minimalem mechanischem Widerstand unterstützt und die Lautsprecherparameter kaum beeinflusst.

Ist der Subwoofer für den Außenbereich geeignet?

Nein, der GZPW 10SQX ist ausschließlich für den Innenraum von Fahrzeugen konzipiert. Feuchtigkeit und extreme Temperaturen können Schäden verursachen.

Kann ich den Subwoofer in ein vorhandenes Gehäuse einbauen?

Ja, sofern das Gehäusevolumen und der Ausschnitt den Spezifikationen entsprechen. Der Einbaudurchmesser beträgt 236 mm, die Einbautiefe 155 mm.

Wie reinige ich die Membran des Subwoofers?

Reinigen Sie die eloxierte Aluminium-Membran vorsichtig mit einem trockenen, weichen Tuch. Vermeiden Sie Feuchtigkeit und Reinigungsmittel, um Beschädigungen zu vermeiden.

Was bedeuten die TSP-Parameter?

Die Thiele-Small-Parameter (z.B. Q_ts, V_as) beschreiben das Tieftonverhalten des Subwoofers und werden zur Gehäuseberechnung benötigt. Sie sind in der Bedienungsanleitung aufgeführt.

Welche Garantie gilt für den GZPW 10SQX?

Es gilt die gesetzliche Gewährleistung. Schäden durch Überlastung, unsachgemäßen Einbau oder Wettbewerbsteilnahme sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

Wo erhalte ich Ersatzteile oder Support?

Wenden Sie sich an den Fachhandel oder den Ground Zero Kundendienst. Ersatzteile wie Schutzgitter oder Befestigungsringe sind über autorisierte Händler erhältlich.

BEDIENUNGSANLEITUNG GZPW 10SQX Ground Zero

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihren neuen High-End Lautsprechern der PLUTONIUM Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zum Anschluss dieser klangstarken Lautsprecher für Ihr Fahrzeug. Bitte lesen sie diese sorgfältig durch. Sollten Sie weitere Fragen zum Produkt haben, wenden Sie sich bitte an den Fachhandel oder an unseren Customer Support. Lautsprecher sind ein wichtiger Bestandteil Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt zu konsultieren. Wir wünschen Ihnen viel Freude mit der herausragenden Klangqualität dieses, von begeisterten Entwicklern erschaffenen Produktes.

PLUTONIUM Serie – Ein High-End Erlebnis

Alle Produkte der GROUND ZERO PLUTONIUM Serie beeindrucken durch High-End Klang- und höchste Verarbeitungsqualität sowie durch hohe Belastbarkeit. Alle diese Eigenschaften der Produkte gelten während der Entwicklung als stets gesetzte Zielvorgabe. Um diese zu erreichen, kommen viele außergewöhnliche Bauteile und Technologien zum Einsatz. Die technischen, elektrischen und mechanischen Eigenschaften der Produkte überzeugen hierdurch sowohl bei den vielen weltweit stattfindenden Klangwettbewerben und genügen mit ihren herausragenden Klangfähigkeiten bei der Audiowiedergabe auch den höchsten Ansprüchen unserer Kunden. Erst nach einer Reihe an umfassenden Tests und Prüfungen werden sie an globale GROUND ZERO Partner und den Fachhandel ausgeliefert. Die PLUTONIUM Serie umfasst Hochtöner, Mittel- und Tief-/Mittelton-Lautsprecher, einen dazu passenden Subwoofer, sowie zwei Verstärker auf klanglich außerordentlich hohem Niveau. Viele Produkte der PLUTONIUM Serie wurden bereits international ausgezeichnet.

Hierzu zählen beispielsweise GZPC 165.3SQ-ACT und GZPA 4SQ. Diese wurden von der EISA-Gruppe internationaler Fachzeitschriften als BEST IN-CAR Produkte ausgezeichnet.

Gewährleistung

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Bearbeitung kann nur nach vorheriger Absprache und Übergabe in der Originalverpackung sowie mit einer Kopie des originalen Kaufbeleges und einer genauen Fehlerbeschreibung erfolgen. Von der Gewährleistung ausgeschlossen sind jedoch Defekte, die nachweislich durch Überlastung, unsachgemäßen Betrieb oder Installation oder durch die Teilnahme an Wettbewerben entstanden sind. GROUND ZERO behält sich das Recht vor, Änderungen oder Verbesserungen an dem Produkt vorzunehmen ohne Kunden darüber zu informieren.

Allgemeine Einbauhinweise

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

GROUND ZERO®

GERMAN ENGINEERING

PLUTONIUM SERIES

High-End Subwoofer

GZPW 10SQX

Ausstattung

• High-End Subwoofer mit hoher Klangqualität
- Klippel ^® optimiert (für geschlossene Gehäuse)
• Eloxierte Aluminium-Membran
• Stabiler Aluminum Druckguss-Korb
- ConeGlide * Sicke
• Schwingspule aus Kupferdraht
• Kupferkappe zur Impedanzlinearisierung
• 250 mm Nenndurchmesser
• Befestigungsring aus Aluminum und Schutzgitter inkl.

*Die ConeGlide Sicke unterstützt die Membranbewegung mit geringstem mechanischem Widerstand und wenig Einfluss auf die Lautsprecherparameter

Technische Daten

Model	GZPW 10SQX
Lautsprechertyp	250 mm / 10" High-end Subwoofer
Impedanz (nominal)	2 x 2 Ohm
Frequenzbereich	20Hz – 350Hz
Korb	Aluminum Druckguss
Membran	Aluminium eloxiert
Magnet	Ferrit
Schwingspule	50 mm Kupfer
Belastbarkeit (RMS)	400 Watt (18l geschlossenes Gehäuse)

Technische Parameter (TSP)

Resonance frequency	36 Hz
Efficiency (SPL 1W/1m)	84 dB
R_e (in serial)	3.9 Ohm
Q_ms	10.78
Q_es	0.63
Q_ts	0.59
V_as	22.0 L
M_ms	154.9 g
B_L	14.7 N/A
R_ms	3.21 kg/s
C_ms	0.130 mm/N
L_E	1.833 mH
Xmax (Auslenkung)	36 mm (Spitze-Spitze)

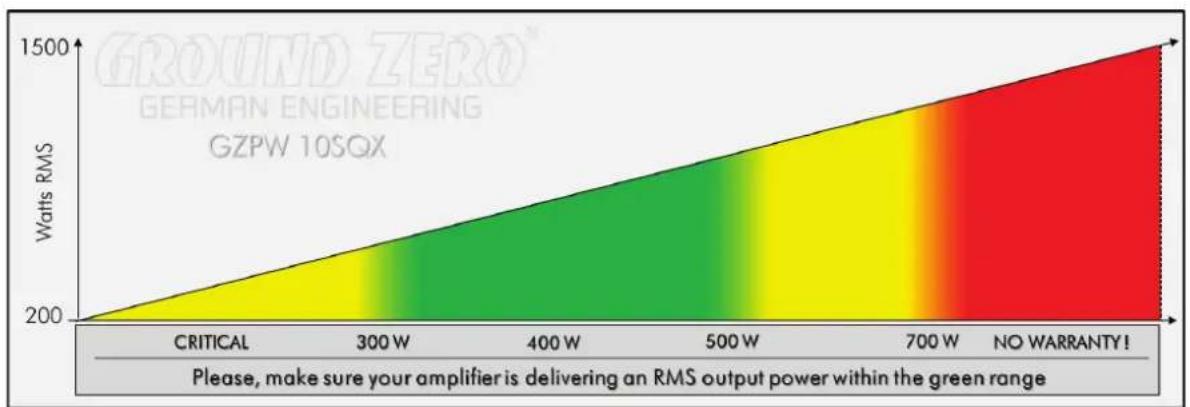

Leistungsempfehlung

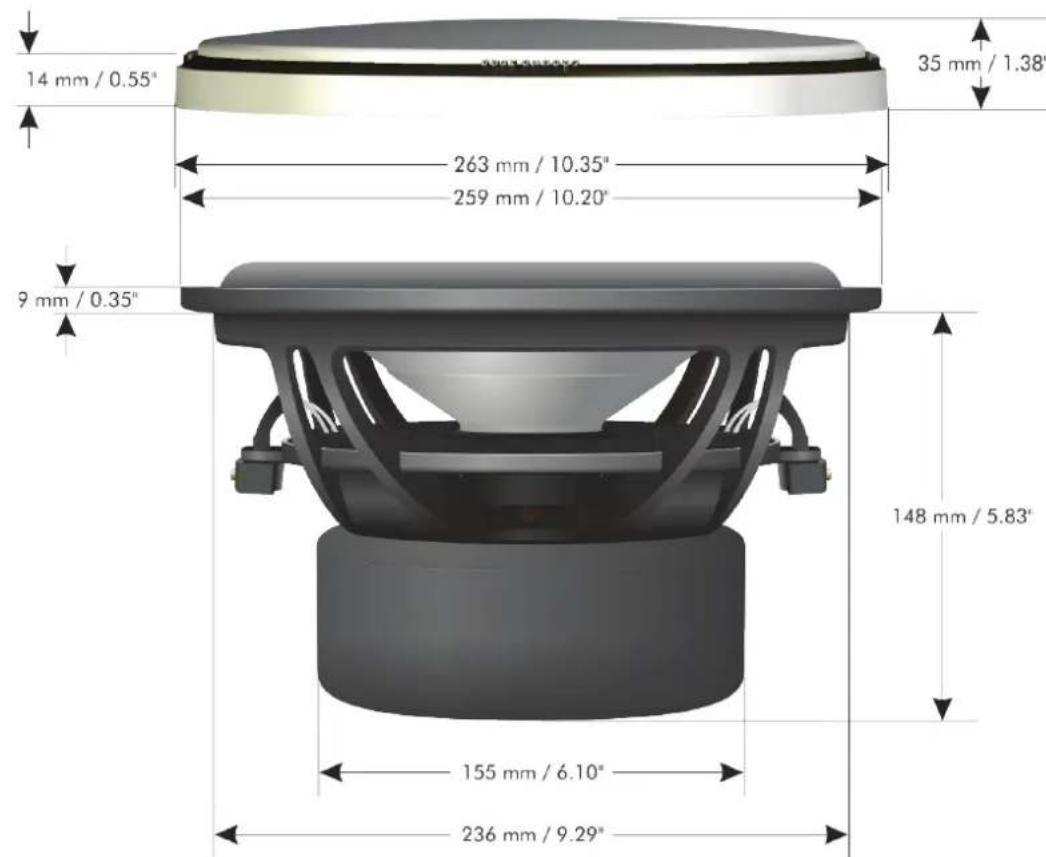

Abmessungen

Befestigungsring

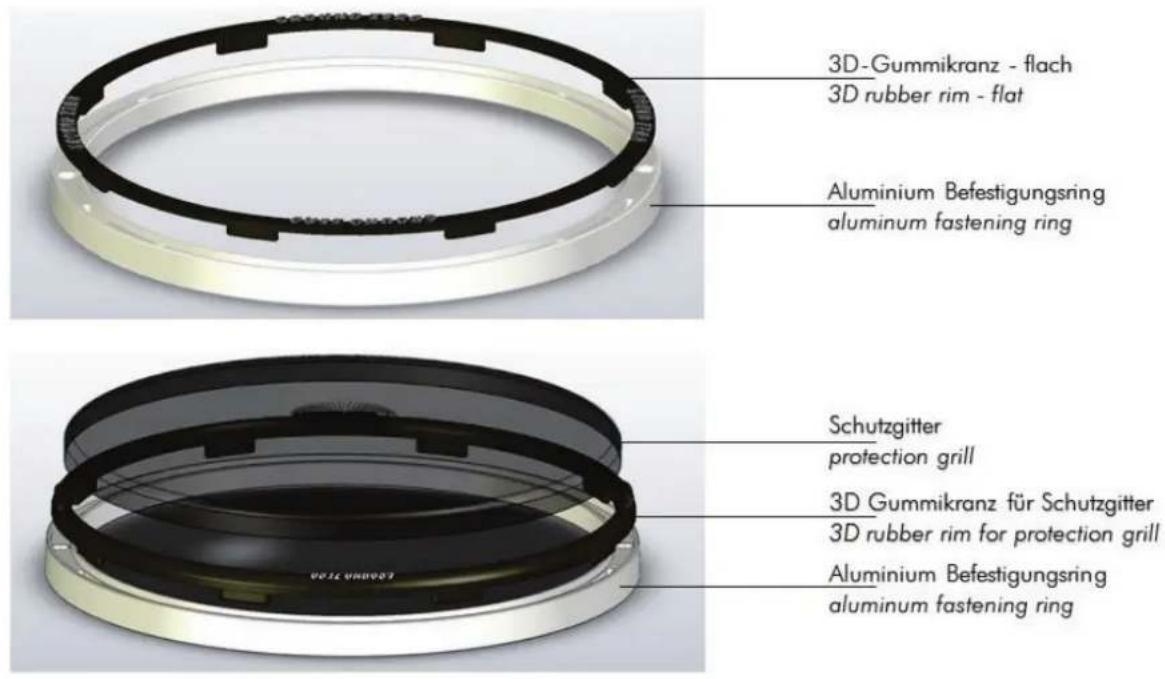

Der Befestigungsring aus Aluminium kann entweder mit dem flachen 3-D Gummikranz, der nur die Befestigungsschrauben verdeckt, oder dem 3-D Gummikranz für das Schutzgitter verwendet werden.

3D-Gummikranz - flach
3D rubber rim - flat
Aluminium Befestigungsring
aluminum fastening ring
Schutzgitter
protection grill
3D Gummikranz für Schutzgitter
3D rubber rim for protection grill
Aluminium Befestigungsring
aluminum fastening ring

Montage

1

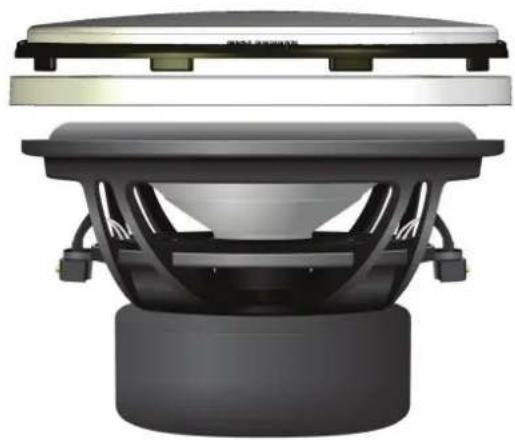

Schließen Sie zuerst die Verkabelung an und setzen den Subwoofer in die Aussparung*. Legen Sie den Befestigungsring aus Aluminium auf und befestigen Sie den Ring mittels der mitgelieferten Schrauben (oder anderer passenden Gewindeschrauben mit Senkkopf)

* Bei Bedarf wird zusätzliches Dichtband empfohlen

Legen Sie dann den Gummikranz in die passenden Aussparungen im Befestigungsring ein. Zum Abschluss positionieren Sie das Gitter zum Schutz der Membran, indem Sie dieses in den Spalt des 3D Gummikranzes einsetzen.

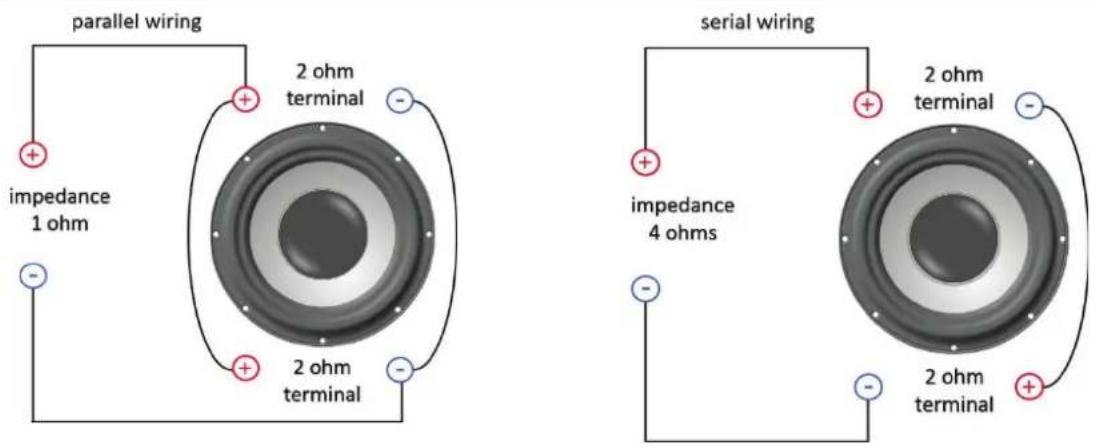

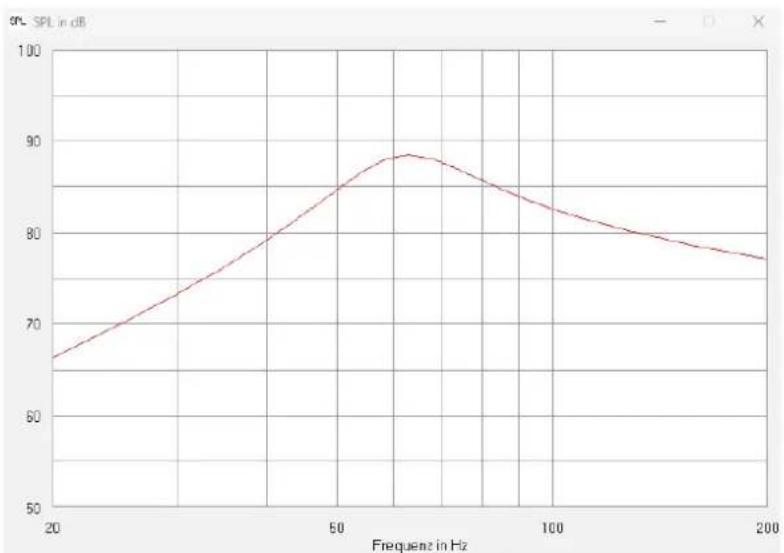

Impedanz bei Parallel- und Reihenschaltung

Gehäuse-Empfehlung

Geschlossen

18 Liter netto

Sicherheitshinweise

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL® R&D Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.

KLIPPEL® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt
