GZRB 30SPL - Subwoofer Ground Zero - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer (Passiv-Bassreflex)
Marke	Ground Zero
Modell	GZRB 30SPL
Serie	Iridium Serie
Belastbarkeit (SPL)	1350 Watt
Belastbarkeit (RMS)	700 Watt
Empfohlene Verstärkerleistung	500 – 1200 Watt RMS
Impedanz	2 x 2 Ohm (parallel oder Serie schaltbar)
Nenndurchmesser	30 cm (12 Zoll)
Gehäuseabmessungen (mit Schutzbügel)	650 x 380 x 450 mm (B x H x T)
Gehäuseabmessungen (ohne Schutzbügel)	650 x 380 x 330 mm (B x H x T)
Gehäusevolumen (netto)	66,6 Liter
Gehäusematerial	MDF (mitteldichte Faserplatte)
Membranmaterial	Verstärkte Papiermembran
Bassreflexsystem	Front-Basstunnel
Schutzbügel	Stabil
Anschluss	Variables Terminal (2 x 2 Ohm)
Empfohlene Gehäuseart	Bassreflex (vorkonfiguriert)
Lieferumfang	Subwoofer, Bedienungsanleitung
Sicherheitshinweise	Gehörschutz beachten, nicht bei dauerhaft über 85 dB betreiben
Reinigung	Mit trockenem, weichem Tuch
Garantie	Gesetzliche Gewährleistung
Entsorgung	Nicht über den Hausmüll, zum Recyclinghof bringen

Häufig gestellte Fragen - GZRB 30SPL Ground Zero

Wie schließe ich den GZRB 30SPL an?

Der Anschluss erfolgt über das variable Terminal mit zwei 2-Ohm-Schwingspulen. Sie können diese parallel (1 Ohm) oder in Serie (4 Ohm) schalten, je nach Verstärkerbestückung. Achten Sie auf ausreichenden Kabelquerschnitt.

Welche Verstärkerleistung wird empfohlen?

Die empfohlene Verstärkerleistung liegt zwischen 500 und 1200 Watt RMS bei 1 oder 4 Ohm. Für SPL-Einsätze kann kurzfristig die maximale Belastbarkeit von 1350 Watt genutzt werden.

Kann ich den Subwoofer in ein kleineres Gehäuse einbauen?

Das Gehäuse ist werkseitig auf ein Netto-Volumen von 66,6 Litern optimiert. Eine Änderung des Gehäusevolumens kann die Klangqualität und Belastbarkeit beeinträchtigen. Es wird davon abgeraten.

Wie reinige ich den Subwoofer?

Reinigen Sie das Gehäuse und die Membran mit einem trockenen, weichen Tuch. Vermeiden Sie chemische Reiniger oder Wasser, da diese die Materialien beschädigen könnten.

Was bedeuten die Impedanzangaben 2 x 2 Ohm?

Der Subwoofer hat eine Doppelschwingspule mit jeweils 2 Ohm. Durch Parallelschaltung erhalten Sie 1 Ohm, durch Serienschaltung 4 Ohm. Diese Flexibilität ermöglicht die Anpassung an verschiedene Verstärker.

Ist der Subwoofer für SPL-Wettbewerbe geeignet?

Ja, der GZRB 30SPL ist speziell für SPL-Einsätze entwickelt. Er bietet eine hohe Belastbarkeit und einen effizienten Front-Basstunnel für maximale Schalldruckpegel.

Kann ich den Subwoofer im Freien verwenden?

Nein, der Subwoofer ist ausschließlich für den Innenbereich im Fahrzeug konzipiert. Feuchtigkeit und Witterungseinflüsse können zu Schäden führen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang befinden sich der Subwoofer GZRB 30SPL sowie die Bedienungsanleitung. Montagematerial oder Kabel sind nicht enthalten.

Wie entsorge ich den Subwoofer?

Entsorgen Sie das Gerät nicht über den Hausmüll. Bringen Sie es zu einer lokalen Recycling-Einrichtung, da es magnetisierte Metalle und wertvolle Rohstoffe enthält.

Gibt es eine Garantie?

Es gilt die gesetzliche Gewährleistung. Schäden durch Überlastung, unsachgemäße Behandlung oder Wettbewerbsteilnahme sind ausgeschlossen. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG GZRB 30SPL Ground Zero

Ausstattungsmerkmale / Features

• Hochwertiger Bassreflex SPL-Subwoofer
• Massives Gehäuse aus MDF
• Effizienter Front-Basstunnel
• Hochbelastbarer 30 cm Subwoofer
• Verstärkte Papier-Membran
• Stabile Schutzbügel
• Variables Anschlussterminal

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der IRIDIUM Serie.

Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support.

Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Die RADIOACTIVE-Serie enthält eine breite Palette besonders effizienter Lautsprechersysteme sowie die passenden Hochleistungs-Subwoofer für die tägliche Verwendung oder auch für den SPL Einsatz. GROUND ZERO konzentrierte sich bei der Entwicklung jedes einzelnen Produkts auf die natürliche und dynamische Audiowiedergabe jeder Art von Musik. Kompakte, aber dennoch leistungsstarke Class D Verstärker vervollständigen das Angebot der Linie.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
• Never drill a hole to the vehicle's gas tank or brake lines, to wirings or any other important vehicle parts!
• Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
• Keep the wiring away from the antenna and electronic devices contributing to radio reception
• Lay the power supply wiring always separated from speaker wiring to avoid disturbance
• Use adequately dimensioned power and speaker wires to connect the components

Sicherheitshinweise / Safety instructions

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit. Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Terms of warranty

Technische Daten / Specifications

Modell / model	GZRB 30SPL
Belastbarkeit / power handling (SPL)	1350 Watt / Watts
Belastbarkeit / power handling (RMS)	700 Watt / Watts
Empfohlene Verstärkerleistung / recommended amplifier power	500 – 1200 W RMS (@ 1Ω oder/or 4 Ω)
Nom. Durchmesser / nom. diameter	30 cm / 12"
Impedanz / impedance	2 x 2 Ohm / ohms
Abmessungen / dimensions(ohne Schutzbügel / w/o protective bars)	650 x 380 x 450 / 330 mm25.59" x 14.96" x 17.72 / 12.99"
Gehäusevolumen (netto) / enclosure volume (net)	66.6 L / 2.35 cu.ft.

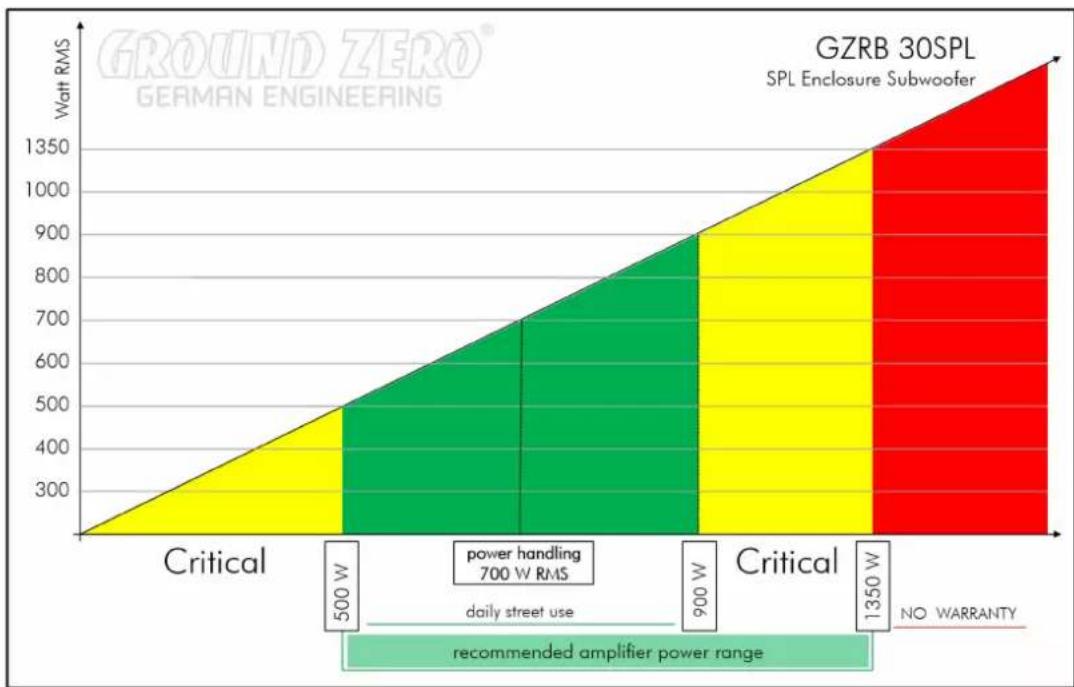

Empfohlene Verstärkerleistung / Recommended amplifier power

Anschlussmöglichkeiten / Wiring options

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.

GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!
