Produkttyp	Subwoofer
Marke	Ground Zero
Modell	GZNW 15X-D2
Serie	NUCLEAR
Membranmaterial	Aluminium
Staubschutzkappe	Aluminium
Korb	Massiver blauer Aluminiumguss
Schwingspule	75 mm Kupfer
Sicke	Langhub
Zentrierung	4-lagige Polycotton
Optimierung	Klippel® R&D Analyzer KA3
Impedanz	2x2 Ohm (Dual 2)
Durchmesser (A)	392 mm
Durchmesser (B)	360 mm
Durchmesser (C)	250 mm
Durchmesser (D)	198 mm
Einbautiefe (E)	10 mm
Empfohlenes Gehäuse	Bassreflex, 116 Liter netto
F3 (-3 dB)	31 Hz
Entwicklungsland	Deutschland
Sicherheitshinweise	Von Kindern und Haustieren fernhalten; Gehörschäden bei Dauerpegeln über 85 dB vermeiden
Reinigung	Mit trockenem Tuch abwischen; keine Flüssigkeiten verwenden
Garantie	Gesetzliche Gewährleistung; Rücksendung nur in Originalverpackung mit Kaufbeleg
Reparatur	Durch Fachhandel oder Hersteller; Ersatzteile über Ground Zero erhältlich

Häufig gestellte Fragen - GZNW 15X-D2 Ground Zero

Wie schließe ich den Subwoofer an?

Der Subwoofer GZNW 15X-D2 ist ein Dual-2-Ohm-Modell. Sie können die Schwingspulen entweder in Reihe (4 Ohm) oder parallel (1 Ohm) schalten, je nach Verstärker. Stellen Sie sicher, dass die Verstärkerleistung den Empfehlungen entspricht (siehe Handbuch).

Welches Gehäuse wird empfohlen?

Ground Zero empfiehlt ein Bassreflexgehäuse mit 116 Litern Nettovolumen. Der Port sollte 215 x 130 mm groß und 400 mm lang sein, um eine F3 von 31 Hz zu erreichen. Andere Gehäusearten sind möglich, aber die Abstimmung kann variieren.

Was bedeutet die Bezeichnung D2?

D2 steht für Dual 2 Ohm. Der Subwoofer hat zwei separate 2-Ohm-Schwingspulen, die flexibel verschaltet werden können (Reihe oder Parallel), um unterschiedliche Impedanzen zu erreichen.

Wie reinige ich die Membran?

Verwenden Sie ein weiches, trockenes Tuch, um Staub von der Aluminiummembran zu entfernen. Vermeiden Sie scharfe Reinigungsmittel oder Flüssigkeiten, da diese die Oberfläche beschädigen könnten.

Kann ich den Subwoofer im Freien verwenden?

Der Subwoofer ist für den Innenbereich (z.B. Auto) konzipiert. Direkte Sonneneinstrahlung, Feuchtigkeit oder extreme Temperaturen können die Leistung und Lebensdauer beeinträchtigen.

Welche Verstärkerleistung wird benötigt?

Eine genaue Leistungsangabe ist im Handbuch nicht aufgeführt. Empfohlen wird ein Verstärker, der stabil mit der gewählten Impedanz (1 oder 4 Ohm) arbeitet. Orientieren Sie sich an der Nennbelastbarkeit (typisch 500-1000 Watt RMS für diesen Subwoofer).

Ist der Subwoofer für den Heimgebrauch geeignet?

Grundsätzlich ja, aber er ist primär für Car-Audio-Systeme optimiert. Im Heimbereich muss auf ausreichende Kühlung und geeignete Gehäusedimensionierung geachtet werden.

Was tun bei Verzerrungen?

Reduzieren Sie die Lautstärke oder überprüfen Sie die Pegelabstimmung zwischen Subwoofer und Verstärker. Verzerrungen entstehen oft durch Übersteuerung oder falsche Frequenzweicheneinstellung. Nutzen Sie einen Hochpassfilter, um tiefe Frequenzen zu begrenzen.

Gibt es eine Garantie?

Es gilt die gesetzliche Gewährleistung. Für Garantieansprüche müssen Sie den Kaufbeleg und die Originalverpackung vorlegen. Defekte durch Überlastung oder unsachgemäße Behandlung sind ausgeschlossen.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht als PDF auf der Website von Ground Zero oder auf notice-facile.com zum Download bereit. Sie enthält detaillierte Einbau- und Sicherheitshinweise.

BEDIENUNGSANLEITUNG GZNW 15X-D2 Ground Zero

Ausstattungsmerkmale / Features

• Langhub Subwoofer
- Klippel ^® optimiert
• Aluminium Membran & Dustcap
• Massiver blauer Aluminiumgusskorb
• 75 mm Kupfer-Schwingspule
- Langhub Sicke
• 4-lagige Polycotton-Zentrierung

Einleitung / Introduction

Vielen Dank, dass Sie sich für ein GROUND ZERO Produkt entschieden haben! Wir wünschen Ihnen viel Freude mit ihrem neuen Produkt aus der NUCLEAR Serie. Die Bedienungsanleitung beinhaltet alle notwendigen Informationen zur Verwendung dieses Produktes. Bitte lesen sie diese daher sorgfältig durch, um das bestmögliche Ergebnis zu erzielen. Fragen zum Produkt beantwortet der Fachhandel oder unser Customer Support. Subwoofer sind ein wichtiger Bestandteile Ihres Car-Audio-Systems. Bitte bedenken Sie jedoch, dass diese ihre volle Leistungsfähigkeit nur erreichen können, wenn alle weiteren Komponenten des gesamten Systems sorgfältig aufeinander abgestimmt sind. Daher wird empfohlen, für die Zusammenstellung der Anlage sowie deren Einbau und Abstimmung den Fachhandel oder eine spezialisierte Fachwerkstatt aufzusuchen.

Alle Produkte aus der NUCLEAR Serie von GROUND ZERO bieten eine außergewöhnliche und beeindruckende Performance und überzeugen durch ihre erstklassige Verarbeitungsqualität. Neben vielen einzigartigen Merkmalen finden sich auch einige besondere Features der High-End PLUTONIUM Serie in dieser Serie wieder. SQ Lautsprecher der NUCLEAR Serie eignen sich besonders für den Aktivbetrieb und können auf vielfältige Weise kombiniert und genutzt werden. Dabei glänzen sie stets mit einer ausgesprochen natürlichen und detailreichen Audio-Wiedergabe.

Allgemeine Einbauhinweise / General installation note

• Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
• Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
• Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für den Radioempfang wichtig sind
• Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen

Sicherheitshinweise: Halten Sie alle Teile des Lieferumfanges sowie die Verpackung von Kindern und Haustieren fern, um Unfälle und Erstickungsgefahr zu vermeiden. Dauerhaft hohe Lautstärkepegel von über 85 dB können zu irreparablen Schäden des Gehörs führen. Musikanlagen mit hoher Verstärkerleitung können Pegel von 130 dB oder mehr erreichen. Hohe Lautstärkepegel können außerdem die Wahrnehmung von wichtigen Verkehrsgeräuschen behindern und vom Verkehrsgeschehen ablenken. Die Ground Zero GmbH sowie deren Vertriebspartner übernehmen ausdrücklich keine Verantwortung für Gehörschäden, körperliche Schäden oder jegliche Sach- und Folgeschäden, die aus dem unsachgemäßen oder unbedachten Gebrauch oder durch eine nicht fachgerechte Art und Weise der Installation seiner Produkte entstehen. Insbesondere verfallen jegliche Ansprüche durch die Verwendung unter Wettbewerbsbedingungen.

Herstellererklärung: Hiermit erklärt die Ground Zero GmbH, dass dieses Produkt mit den Regeln folgender EU-Direktiven (einschließlich aller anwendbaren Änderungen) konform ist: 2011/65/EU RoHS2 und 2001/95/EC Richtlinie über die allgemeine Produktsicherheit.

Der vollständige Text der EU-Konformitätserklärung ist auf www.ground-zero-audio.com verfügbar. Lautsprecher enthalten magnetisierte Metalle sowie teils wertvolle Rohstoffe und dürfen daher nicht über den normalen Hausmüll entsorgt werden. Defekte oder nicht weiter benötigte Komponenten sollten nach Ende der Lebensdauer zu einer lokalen Recyclingeinrichtung gebracht werden.

Garantie und Gewährleistungsbestimmungen / Terms of warranty

Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.

Lochkreisdurchmesser / pitch circle diameter:

A	392 mm / 15.43"
B	360 mm / 14.1"
C	250 mm / 9.84"
D	198 mm / 7.80"
E	10 mm / 0.39"

375 mm /14.76"

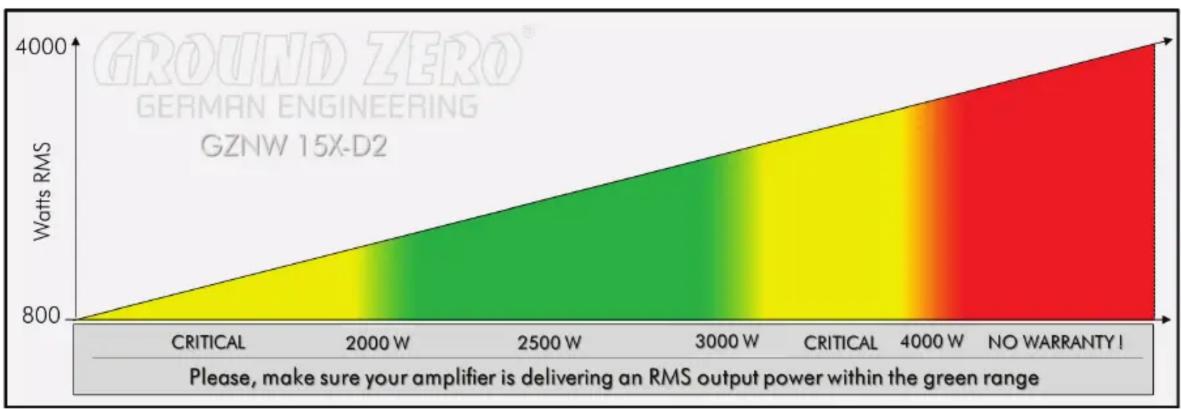

Leistungsempfehlung / Recommended power handling

Gehäuseempfehlung* / Enclosure recommendation*

	GZNW 15X-D2
Bassreflex / vented	116 Liter netto / 4.09 cu.ft. netRecommended enclosure
Port (dimensions)	215 x 130 mm / 84.65 x 5.11"
Portlänge / port length	400 mm / 15.7"
F_3 (-3 dB)	31 Hz

* Die hier aufgeführten Gehäusevorschläge sind nur einige, der möglichen Varianten. Bitte beachten Sie zudem, dass die finale Abstimmung, speziell die Port Längen je nach Fahrzeug und eigenem Geschmack variiert werden sollten.
* Above-mentioned enclosure recommendations are just a few possible variations. Please note that you should find the perfect tuning, especially port length, based on your car and own taste.

GROUND ZERO verwendet das weltweit anerkannte KLIPPEL ^® R&D Analyzer KA3 System für die Lautsprecher- und Subwooferentwicklung in Deutschland sowie für das QC-Reporting der meisten Produktionslinien während der Fertigung. Die Ergebnisse der LPM- und LSI-Messungen sind die Grundlage für die Bewertung und Überprüfung der Weiterentwicklung, für alle praktischen Anwendungen perfekt funktionierende Produkte anbieten zu können. Kontinuierliche Aus- und Weiterbildungen unserer Mitarbeiter sorgen für höchstmögliche Qualifikation.

KLIPPEL ^® ist ein eingetragenes Warenzeichen der KLIPPEL GmbH

Ground Zero verwendet zur Entwicklung die Simulationssoftware FINECone FINEMotor und FINESuspension. Diese Tools ermöglichen durch FEM-Berechnungen eine optimale Auslegung von Membranformen, Membranmaterialien, Magnetantrieben, Sicken- und Zentrierspinnen. Sie sind Teil einer modernen Lautsprecherentwicklung. LOUDSOFT ist ein Produkt der Loudsoft Ltd. ApS Dänemark

Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle. Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt. GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz zusammengefasst: RESPECT THE MUSIC!

GROUND ZERO Produkte werden in Deutschland entwickelt GROUND ZERO products are engineered in Germany

GROUND ZERO – Internationaler Sponsor der GROUND ZERO - international sponsor of

Ground Zero GmbH

Erlenweg 25 - 85658 Egmating - Germany

Tel. [phone] / 873 83 -0
