Produkttyp	USB-C Dockingstation
Modell	IB-DK2116-C
Marke	Icy Box
Abmessungen (L x B x H)	200 mm x 80 mm x 30 mm
Gewicht	400 g
Netzteil	USB-C PD 3.0, 100W Eingang
Eingangsschnittstelle	USB-C 3.2 Gen 2 (Stecker)
Ausgangsanschlüsse	2x HDMI 2.0, 1x DisplayPort 1.4, 2x USB-A 3.2 Gen 2, 1x USB-C 3.2 Gen 2 (Daten), 1x Gigabit Ethernet, 1x 3,5 mm Audio
Max. Display-Auflösung	4K @ 60Hz pro Anschluss (Dual-Monitor)
Max. Display-Ausgänge	3 Monitore (über HDMI/DP-Kombination)
Kompatible Betriebssysteme	Windows 10/11, macOS 10.14+, Chrome OS, Linux
Material	Aluminiumlegierung + ABS-Kunststoff
Kabellänge	20 cm (integriert)
Datenübertragungsgeschwindigkeit	Bis zu 10 Gbit/s (USB 3.2 Gen 2)
Ethernet-Geschwindigkeit	10/100/1000 Mbit/s
Audio-Unterstützung	3,5 mm Kombi-Audioanschluss
Durchgangsladung	Bis zu 85 W an den Laptop
Wartung	Mit einem trockenen Tuch abwischen; Flüssigkeiten vermeiden
Sicherheitsmerkmale	Überstrom-, Überspannungs- und Kurzschlussschutz
Ersatzteile / Reparierbarkeit	Keine vom Benutzer wartbaren Teile; Support kontaktieren
Garantie	2 Jahre
Lieferumfang	IB-DK2116-C-Einheit, Benutzerhandbuch

Häufig gestellte Fragen - IB-DK2116-C Icy Box

Wie viele Monitore kann ich mit dem IB-DK2116-C anschließen?

Sie können bis zu drei Monitore anschließen, indem Sie die beiden HDMI-Anschlüsse und einen DisplayPort verwenden. Dual-Monitore können mit 4K 60Hz betrieben werden, während die Triple-Monitor-Einrichtung je nach Grafikkarte Ihres Laptops die Auflösung reduzieren kann.

Unterstützt diese Dockingstation das Laden meines Laptops?

Ja, der IB-DK2116-C unterstützt USB-C Power Delivery mit bis zu 100W Eingang und liefert bis zu 85W an Ihren Laptop über Durchgangsladung. Stellen Sie sicher, dass der USB-C-Anschluss Ihres Laptops PD unterstützt.

Ist der IB-DK2116-C mit macOS kompatibel?

Ja, es funktioniert mit macOS 10.14 oder neuer. Allerdings kann macOS die Unterstützung mehrerer Monitore einschränken; überprüfen Sie die Fähigkeiten Ihres Mac-Modells.

Welche Ethernet-Geschwindigkeiten werden unterstützt?

Die Dockingstation verfügt über einen Gigabit-Ethernet-Anschluss, der Geschwindigkeiten von 10/100/1000 Mbit/s für stabile kabelgebundene Netzwerkverbindungen unterstützt.

Kann ich den USB-C-Anschluss für die Datenübertragung verwenden?

Ja, der USB-C-Anschluss unterstützt Datenübertragungsraten von bis zu 10 Gbit/s (USB 3.2 Gen 2). Er kann auch zum Laden anderer Geräte verwendet werden.

Benötigt die Dockingstation externe Stromversorgung?

Ja, um alle Anschlüsse und die Stromversorgung vollständig nutzen zu können, muss die Dockingstation über das mitgelieferte USB-C-PD-Netzteil an eine Stromquelle angeschlossen werden.

Mein Monitor wird nicht erkannt. Was soll ich tun?

Überprüfen Sie zuerst die Kabelverbindungen und stellen Sie sicher, dass Ihr Monitor eingeschaltet ist. Aktualisieren Sie dann die Grafiktreiber Ihres Laptops. Wenn Sie macOS verwenden, versuchen Sie, das NVRAM zurückzusetzen. Stellen Sie außerdem sicher, dass das USB-C-Kabel der Dockingstation vollständig eingesteckt ist.

Ist der IB-DK2116-C mit USB-A-Laptops kompatibel?

Nein, die Dockingstation benötigt einen USB-C-Anschluss mit mindestens USB 3.0 und DP-Alt-Mode-Unterstützung. Sie funktioniert nicht mit älteren reinen USB-A-Laptops.

Kann ich den Audioanschluss für Headset und Mikrofon verwenden?

Ja, der 3,5-mm-Kombianschluss unterstützt sowohl Audioausgang als auch Mikrofoneingang über einen einzigen TRRS-Anschluss.

Wie reinige und pflege ich die Dockingstation?

Ziehen Sie die Dockingstation ab und wischen Sie sie vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Flüssigkeiten oder Chemikalien. Vermeiden Sie die Einwirkung extremer Temperaturen oder Feuchtigkeit.

BEDIENUNGSANLEITUNG IB-DK2116-C Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten

Handbuch IB-DK2116-C

• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

Umweltverschmutzung, Wiederverwertung nicht möglich

ACHTUNG

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.icybox.de.

Manual IB-DK2116-C

Package content

1x IB-DK2116-C, 1x manual

View

1x IB-DK2116-C, 1x Handbuch

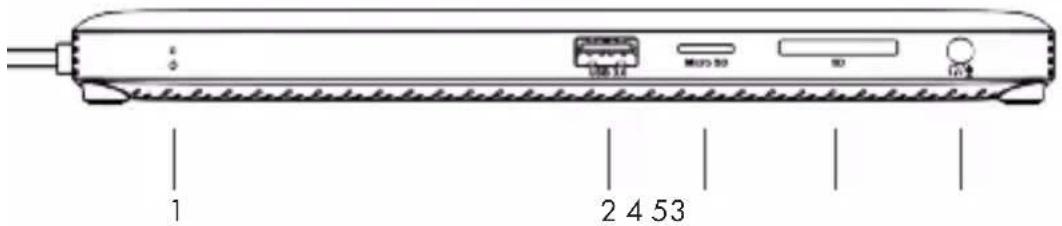

Ansicht

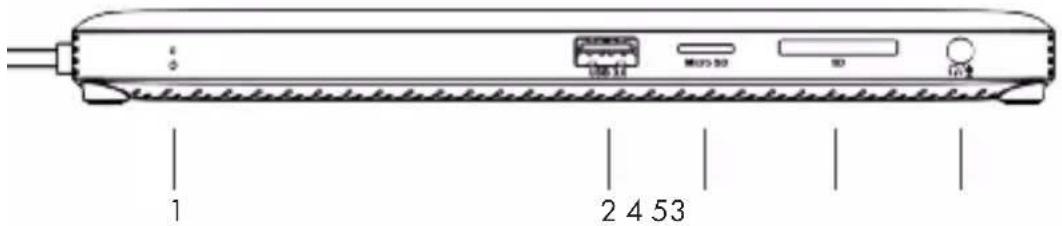

1. USB 3.2 Gen 1 Type-C ^® Hostcomputer Schnittstelle
2. LED für Betrieb (blau)
3. USB 3.2 Gen 1 Type-A Schnittstelle, Datenübertragungsraten bis zu 5 Gbit/s und BC1.2 (5 V/0,9 A) Ladeport
4. microSD 2.0 Kartenleser mit bis zu 25 MB/s
5. SD 2.0 Kartenleser mit bis zu 25 MB/s

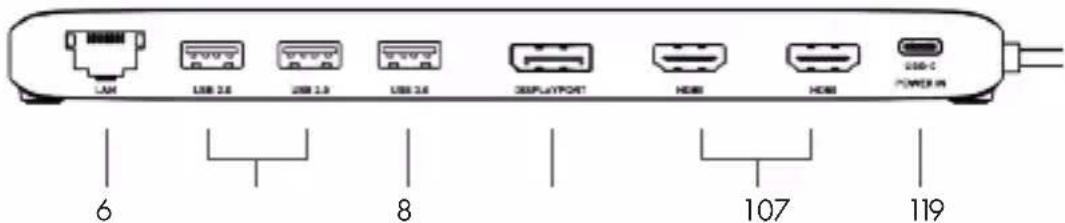

1. 3,5 mm Headset Kombibuchse
2. Gigabit LAN RJ45 Schnittstelle
3. 2x USB 2.0 Type-A Schnittstelle, Datenübertragungsraten bis zu 480 Mbit/s und 5 V/0,5 A Ladeunterstützung
4. 2x USB 3.2 Gen 1 Type-C ^® Schnittstelle, Datenübertragungsraten bis zu 5 Gbit/s und 5 V/0,9 A Ladeunterstützung
5. DisplayPort ^® 1.4 Schnittstelle mit bis zu 3840x2160@60 Hz
6. 2x HDMI ^® 2.0 Schnittstelle mit bis zu 3840x2160@60 Hz
7. USB Type-C ^® PD 3.0 Schnittstelle mit Power Delivery Unterstützung bis zu 100 W (keine Datenübertragung).

Handbuch IB-DK2116-C

USB Versionshinweis
Bisherige USB Standards	Aktuelle USB Standards Daten	nübertragungsrate
USB 3.0 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.1 = USB 3.1 (Gen 1) =	USB 3.2 Gen 1 = 5 Gbit/s
USB 3.2 (Gen 1x2) = USB 3.2	Gen 1x2 = 20 Gbit/s

Anforderungen

• USB Type-C ^® -fähiger Windows ^® / macOS ^® Computer
• Unterstützung von Power Delivery und DP Alt Mode
  • Die DockingStation ist kompatibel mit Thunderbolt™ 3 / 4-fähigen Computern
• Um die maximal unterstützten Auflösungen zu erreichen, muss Ihr Hostcomputer DisplayPort ^16 1.4 (DSC) unterstützen.

USB Type-C®

Nicht alle USB Type-C® Hostanschlüsse unterstützen die volle Funktionalität des USB Type-C®Standards. Einige Anschlüsse bieten möglicherweise nur Datenübertragung ohne Unterstützung von Power Delivery oder DP Alt Mode über USB.

USB Type-C ^TM ≠ USB Type-C ^TM

Wichtig!

Dieses ICY BOX Produkt verwendet den USB Type-CTM Anschluss und nutzt die DisplayPortTM Alt Mode Technologie.

Nicht alle Computer, Notebooks oder Tablets mit USB Type-C™ Schnittstelle unterstützen auch den DisplayPort™ Alt Mode.

Bitte überprüfen Sie die Spezifikationen Ihres Computersystems und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX Produkt an einem Thunderbolt™ 3 Anschluss.

Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB

Type-C® Hostanschluss Ihres Computers USB Power Delivery und DP Alt Mode oder Thunderbolt™ 3 / 4 unterstützt.

Bitte beachten Sie die Dokumentation Ihres Hostcomputers oder kontaktieren Sie den PC-Hersteller, um die Kompatibilität mit den genannten Technologien zu bestätigen. Prüfen Sie zur Sicherheit, ob die Bios-Version des Host-PCs auf dem neuesten Stand ist und stellen Sie vor der Anwendung die Kompatibilität mit USB Type-C® Power Delivery und/oder DP Alt Mode sicher.

Handbuch IB-DK2116-C

Inbetriebnahme

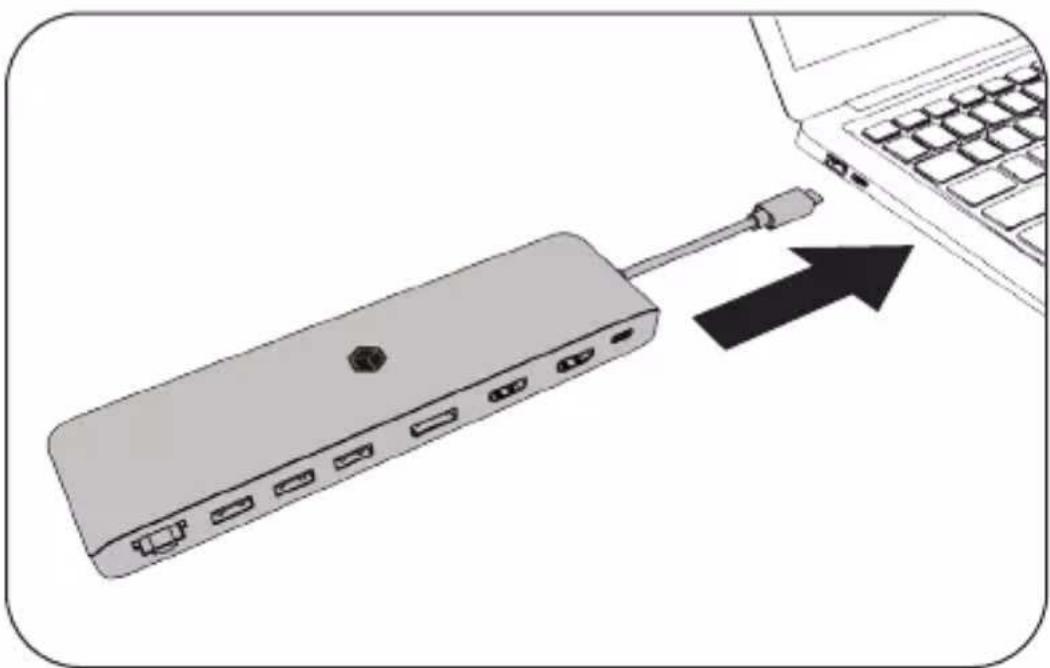

1. Schließen Sie das USB Type-C ^® Kabel an die unterstützte USB Type-C ^® Schnittstelle Ihres Computers an.

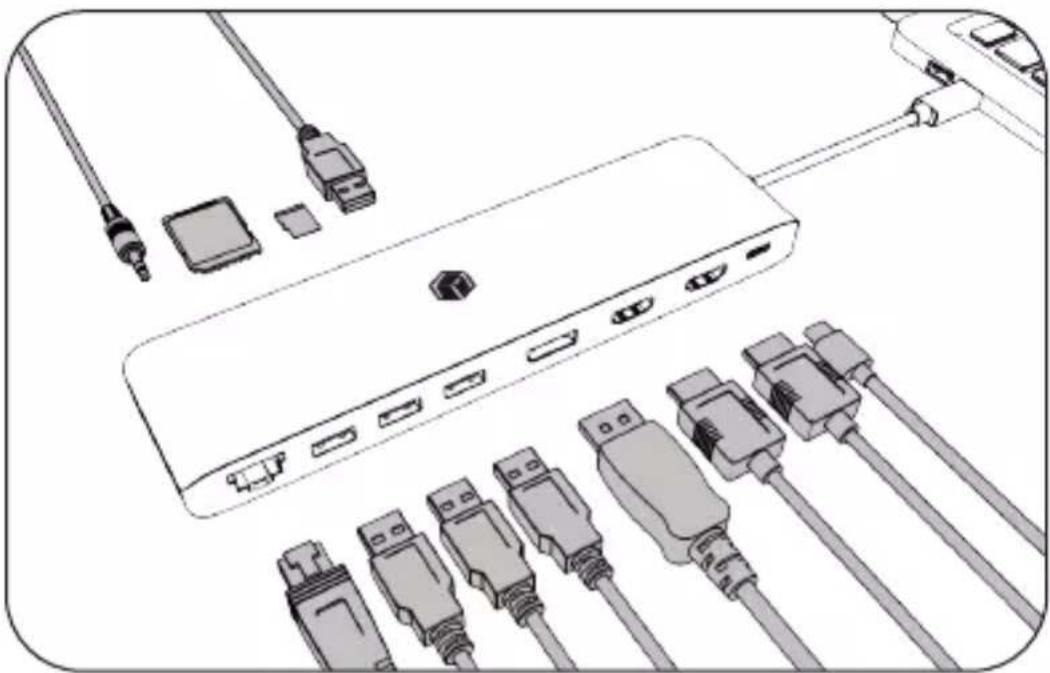

1. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

Verwendung von Speicherkarten

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

microSD Karte

Schieben Sie die microSD Karte mit der abgeschrägten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten.

Single-LUN - Der Kartenleser kann nur mit einer Speicherkarte zur selben Zeit arbeiten

Handbuch IB-DK2116-C

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheit gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor.

Genauere Informationen entnehmen Sie bitte dem Handbuch und den Beschreibungen Ihres Betriebssystems.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Hostcomputers ab. Bestimmte Grafikkarten und Betriebssysteme verfügen nur über eingeschränkte MST- oder Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Unterstützte Videoauflösungen

Die IB-DK2116-C unterstützt 4K (Ultra HD) Auflösungen, wenn die angeschlossenen Monitore und die Grafikeinheit diese Auflösung ebenfalls unterstützen.

Videomatrix Übersicht (USB Type-C* DP Alt Mode, DP 1.2), maximale Auflösungen (Windows)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI * 1	HDMI * 2	DP HDMI	*1 HDMI	* 2 DP
Dreifache Videoausgabe	√√√			1600x900@60 Hz 1600x900@60 Hz 1600x900@60 Hz
Zweifache Videoausgabe	√	√		1920x1080@60 Hz 1920x1080@60 Hz
		√	√		1920x1080@60 Hz 1920x1080@60 Hz
	√		√	1920x1080@60 Hz 1920x1080@60 Hz
Einfache Videoausgabe	√			3840x2160@30 Hz
		√			3840x2160@30 Hz
			√			3840x2160@30 Hz

Videomatrix Übersicht (USB Type-C DP Alt Mode, DP 1.4 DSC*), maximale Auflösungen (Windows)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI ° 1	HDMI ° 2	DP HDMI	° 1 HDMI	° 2 DP
Dreifache Videoausgabe	√√√			3840x2160@30 Hz 3840x2160@30 Hz 3840x2160@30 Hz
Zweifache Videoausgabe	√	√		3840x2160@60 Hz 3840x2160@60 Hz
		√	√		3840x2160@60 Hz 3840x2160@60 Hz
	√		√	3840x2160@60 Hz 3840x2160@60 Hz
Einfache Videoausgabe	√			3840x2160@60 Hz
		√			3840x2160@60 Hz
			√			3840x2160@60 Hz

Videomatrix Übersicht (USB Type-C° DP Alt Mode), maximale Auflösungen (macOS)
	Anschlüsse (plug-in) Ausgabe
Anzahl der Monitore	HDMI ° 1	HDMI ° 2	DP HDMI	* 1 HDMI	* 2 DP
1/2/3-facheVideoausgabe	√√√			3840x2160@60 Hz only mirrored (SST)

Unterstützte Auflösungen
* DSC (Display Stream Compression) Unterstützung vorausgesetzt

Handbuch IB-DK2116-C

Windows® Konfiguration der Anzeigeeinheiten

Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren.

Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll)

Monitore anordnen

Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden.

z.B.: Erweiterung Ihrer Monitore

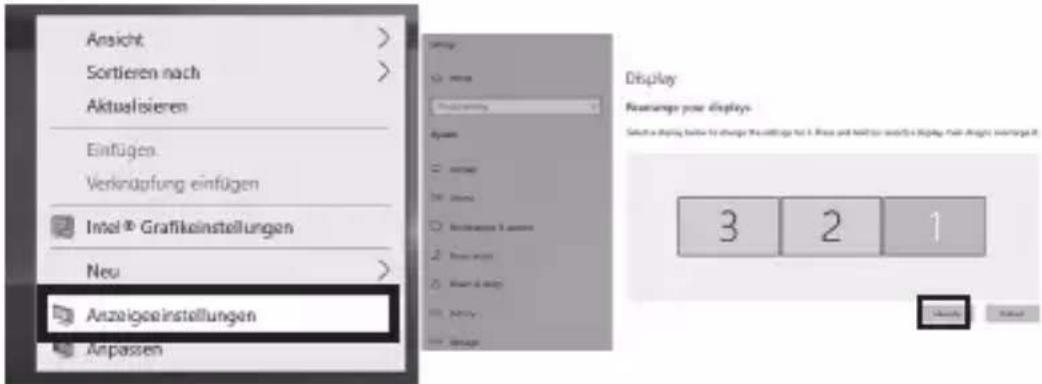

• Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows®-Desktop
• Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigurationsfenster aufzurufen
• Verwenden Sie den Abschnitt Anzeige

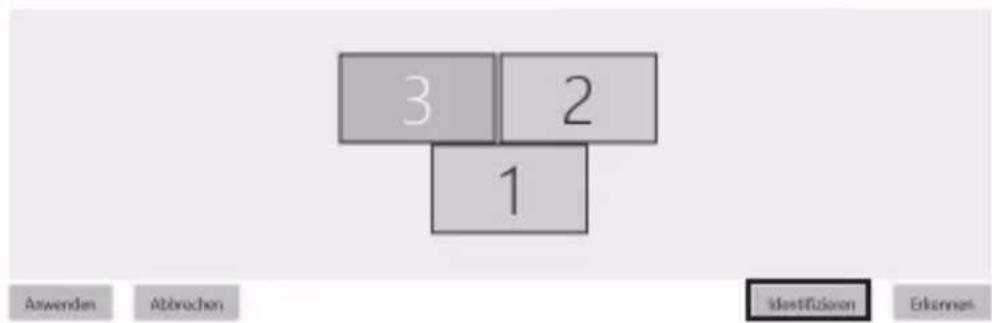

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den entsprechenden Monitor für die folgenden Einstellungen aus, indem Sie auf das Symbol des identifizierten Monitors klicken.

Handbuch IB-DK2116-C

- Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten.

Bildschirmausrichtung

Querformat

Mehrere Bildschirme

1.

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

2.

Desktop auf 1 und 2 duplizieren

Desktop auf 1 und 3 duplizieren

Desktop auf diese Anzeige erweitem

Diese Anzeige als Hauptanzeige verwenden

Verbindung mit dieser Anzeige trennen

3.

Diese Anzeigeeinstellungen beibehalten?

Die Aotenge wird in 9 Sekunden auf die vorherigen Einstellungen zumäßgewert.

Beibehaltem

2.4.1.1

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

- Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor-symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).

Anzeige

Bildschirme neu anordnen

Wählen Sie unten eine Anzeige aus, um ihre Einstellungen zu ändern. Halten Sie die Anzeige gedrückt (oder wählen Sie sie aus), und sehen Sie sie, um der neu anzuordnen.

Handbuch IB-DK2116-C

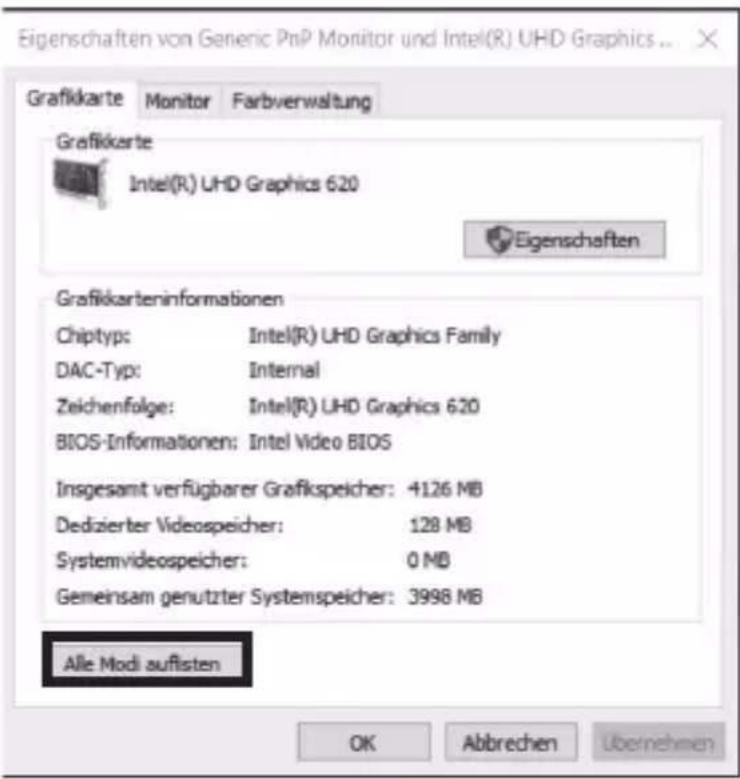

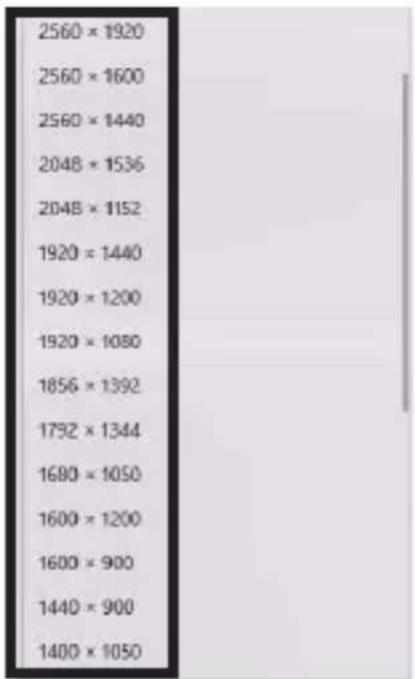

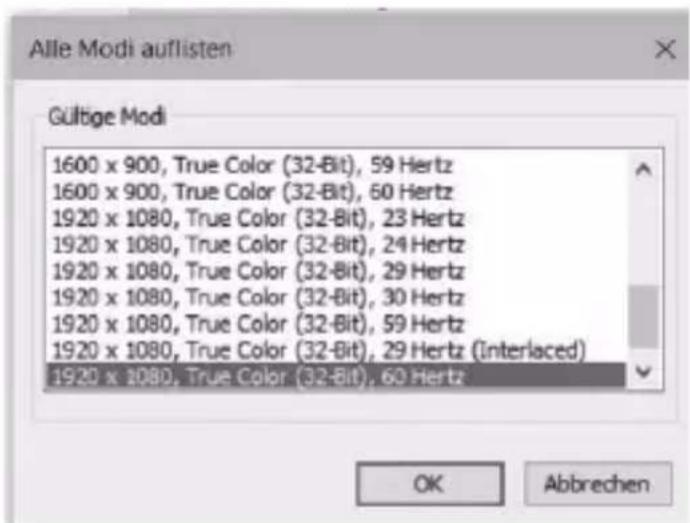

Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen

Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors:

1. Standard Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
• Klicken Sie auf Bildschirmauflösung

Skalierung und Anordnung

Größe von Text, Apps und anderen Elementen ändem

125%

Erweiterte Skolierungsverlustellungen

1.

Bildschinnaufösung

1920 × 1080 (empfohlen)

- Wählen Sie die gewünschte Auflösung aus dem Dropdown-Menü.

2.

- Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten.

Diese Anzeigeeinstellungen beibehalten?

Die Ärzige sind in 35-kweden auf die zuhängen Erstellungen zurückgevret.

3.

Handbuch IB-DK2116-C

2. Erweiterte Anzeigeeinstellungen

• Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken.
• Klicken Sie auf Erweiterte Anzeigeeinstellungen

Mehrere Bildschirme

Mehrere Bildschirme

Desktop auf diese Anzeige erweitern

Diese Anzeige als Hauptanzeige verwenden

Mit drahtloser Anzeige verbinden:

1.

Graffkeinstellungen

Eine neue Seite öffnet sich

• Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
• Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen

Erweiterte Anzeigeeinstellungen

Anzeige auswählen

Wählen Sie eine Anzeige aus, deren Einstellungen Sie anzeigen oder ändern möchten.

2.

Anzeige 2: LG Ultra HD

Anzeigeinformationen

LG Ultra HD

Bildschirm 2: mit Intel(R) UHD Graphics 620 verbunden

Desktopauflösung

1920×1080

Aktive Signalaufösung

1920 × 1080

Aktualisierungsrate (Hz)

60 Hz

Bittiele

8-Bit

Farbformat

RGB

Farbraum

SDR (Standard Dynamic Range)

3.

Handbuch IB-DK2116-C

Es öffnet sich ein neues Fenster

- Klicken Sie auf Alle Modi auflisten

4.

Es öffnet sich ein neues Fenster

- Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.

Handbuch IB-DK2116-C

macOS® Konfiguration der Anzeigeeinheiten

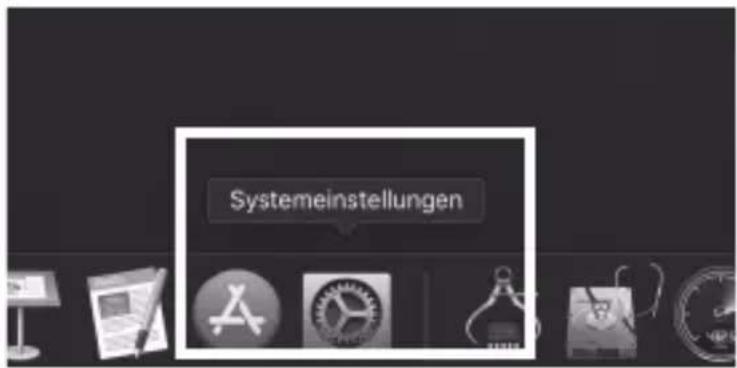

- Klicken Sie auf Systemeinstellungen

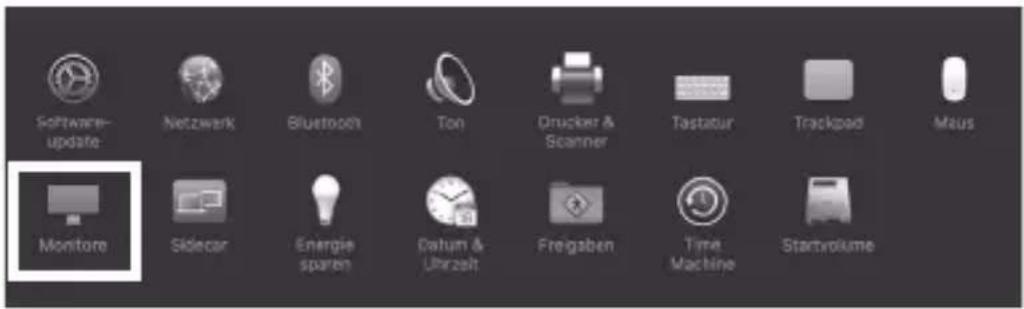

- Klicken Sie auf Monitore

Es öffnet sich ein neues Fenster

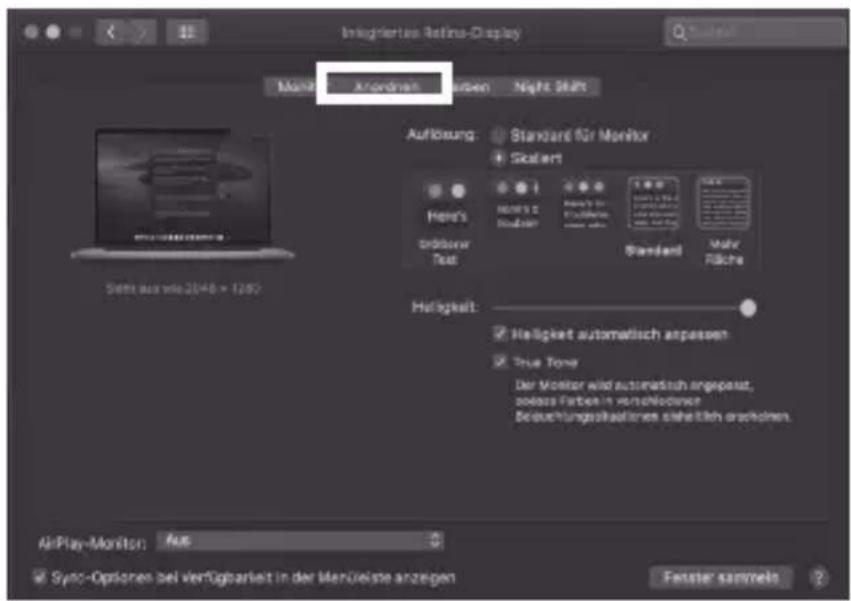

- Klicken Sie auf Anordnen

Handbuch IB-DK2116-C

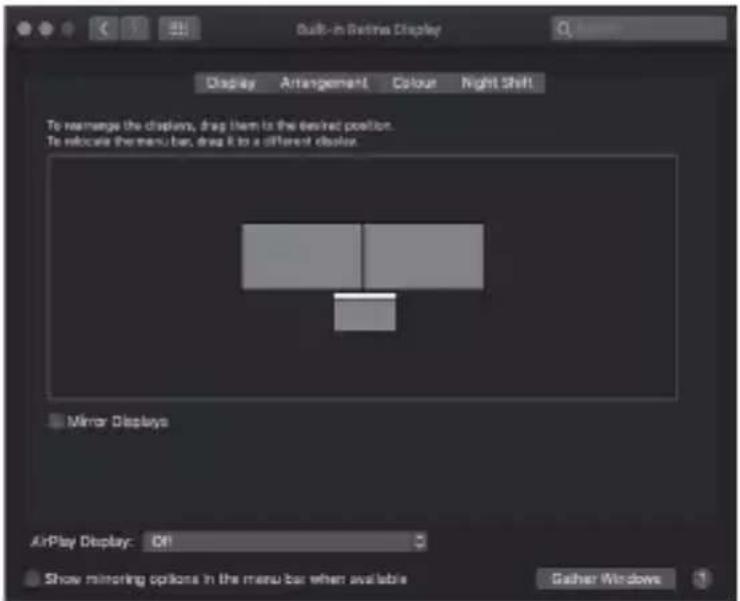

- Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen.

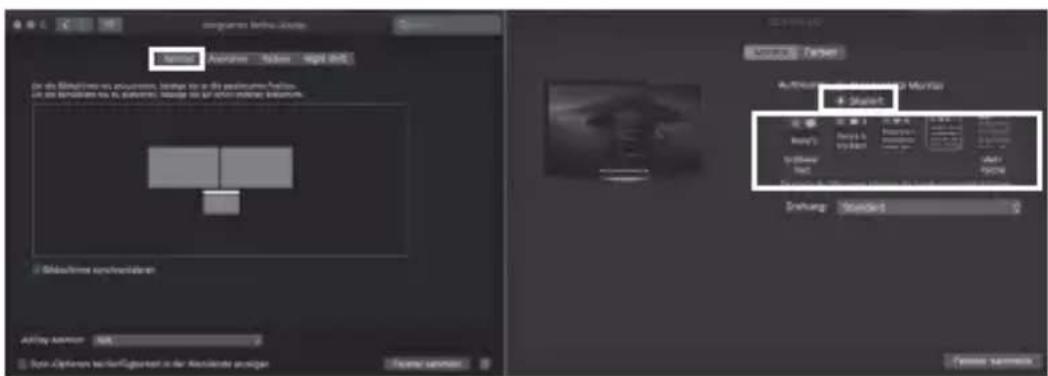

Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.

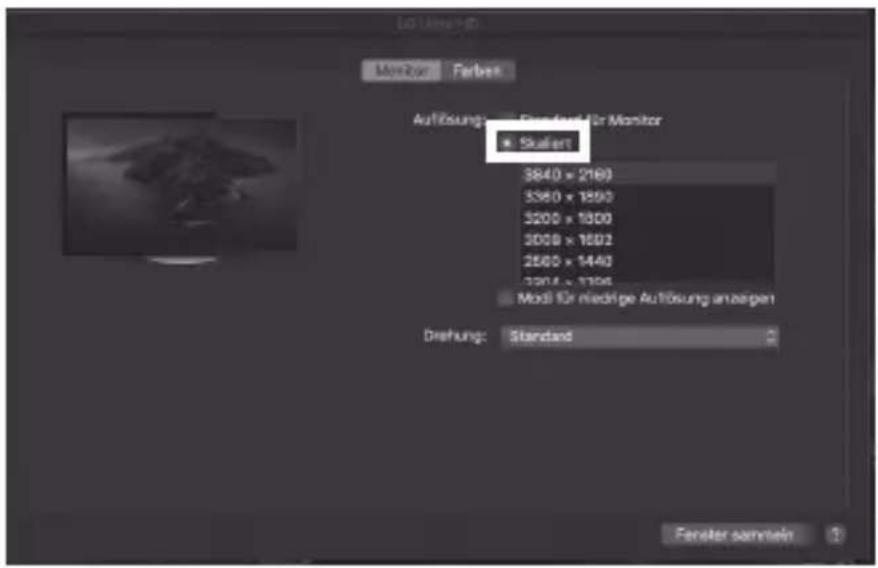

Wählen Sie die Option Skaliert und dann die entsprechende Größe im Feld darunter.

Erweiterte Anzeigeeinstellungen

Detailliertere Einstellungen können Sie wie folgt vornehmen:

Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.

Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
