Produkttyp	USB-C-Mehrfachanschluss-Hub
Modell	IB-AC650
Marke	Icy Box
Anschlüsse	USB-C (Eingang), 2x USB-A 3.0, 1x HDMI (4K@30Hz), 1x SD-Kartenleser, 1x Mikro-SD-Kartenleser
USB-C-Stromversorgung	Unterstützt Power Delivery (PD) bis 60W (Durchleitung)
Datenübertragungsrate	USB 3.0: bis zu 5 Gbit/s
HDMI-Ausgang	Max. 3840x2160 bei 30 Hz
Kartenleser	SD- und Micro-SD-Karten (bis zu 2 TB)
Abmessungen (LxBXH)	ca. 105 x 30 x 12 mm
Gewicht	ca. 50 g
Gehäusematerial	Aluminium
Kabellänge	ca. 15 cm (fest verbunden)
Betriebssystem-Kompatibilität	Windows 10/11, macOS 10.12+, Linux, Android, iOS (über kompatiblen Adapter)
Stromversorgung	Busbetrieben (kein externes Netzteil erforderlich)
Besondere Funktionen	Plug & Play, kein Treiber erforderlich
Schutzfunktionen	Überspannungs-, Überstrom- und Kurzschlussschutz
Entretien und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in trockener Umgebung verwenden. Nicht in direkter Sonneneinstrahlung oder in der Nähe von Wärmequellen betreiben.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. Bei Schäden das Gerät austauschen.
Lieferumfang	IB-AC650, Kurzanleitung

Häufig gestellte Fragen - IB-AC650 Icy Box

Kann ich den USB-C-Hub IB-AC650 an einem MacBook Pro verwenden?

Unterstützt der Hub die Stromversorgung des Laptops über USB-C?

Welche Auflösung wird über den HDMI-Anschluss unterstützt?

Muss ich Treiber installieren, um den Hub zu nutzen?

Kann ich den Hub an einem Android-Smartphone verwenden?

Warum wird mein externer Monitor über HDMI nicht erkannt?

Kann ich den Hub an einem USB-A-Anschluss verwenden?

Wie reinige ich den Hub?

Ist der Hub mit dem iPad Pro kompatibel?

Was soll ich tun, wenn der Hub überhitzt?

BEDIENUNGSANLEITUNG IB-AC650 Icy Box

http://www.icybox.de

ICY BOX®

IB-AC650

Installation Guide

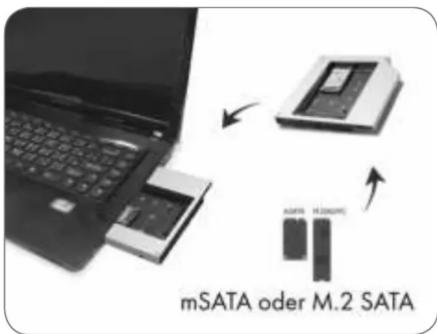

Adapter for mSATA

or M.2 SATA SSD

Installationsanleitung

Adapter für mSATA

oder M.2 SATA SSD

Package Content Installation

Verpackungsinhalt Installation

1x IB-AC650, 1x Schraubendreher.

1x Schraubensatz, 1x Bedienungsanleitung

Hauptmerkmale

• Adapter für mSATA oder M 2 SSD in 12,5 mm
  Notebook DVD-Schacht
  • Transferrate bis zu 6 Gbit/s
• Unterstützt M.2 SSD 30/42/60/80 x 22 mm auf
  SATA Basis
• Unterstützt mSATA: 30/50/70 x 30 mm
  • mSATA/M.2 SSD erhöht die Transferrate
  und Kapazität
• Betriebssystem unabhängig

Hinweis: Ihr PC muss über einen DVD Schacht mit

SATA Anschluss verfügen

Hinweis: Es kann nur ein Slot benutzt werden. Sind

beide belegt, funktioniert nur die M.2 SSD

Achtung: Die Module sind sehr empfindlich.

Falsche Handhabung kann zu Schäden und Datenver-

lust funren

Installation einer SSD unter

Verwendung des Adapters

• Schalten Sie den Computer aus.

- Entfernen Sie das Netzkabel Ihres Rechners und

alle anderen angeschlossenen Geräte

- Entfernen Sie das DVD Laufwerk aus dem DVD

Schacht Ihres Computers.

Hinweis: Informationen zum Ausbau Ihres DVD Lauf-

werks entnehmen Sie bitte der Bedienungsanleitung des entsprechenden Herstellers.

Installation

Drehen Sie Ihr Notebook mit der Unterseite nach oben und entfernen die entsprechenden Schrauben der Abdeckung.

Öffnen Sie die Abdeckung des Notebooks.

Im mittleren Bereich des Notebooks befindet sich die Befestigung des DVD Laufwerks. Entfernen Sie die Schraube unter Verwendung eines Schraubendrehers.

Drücken Sie mittels eines Schraubendrehers das DVD Laufwerk vorsichtig heraus.

Entnehmen Sie Das DVD Laufwerk.

An der Frontblende des DVD Laufwerks befindet sich eine Öffnung zum "Auswerfen".

Unter Verwendung eines schmalen, spitzen Werkzeugs (z.B. Büroklammer) können Sie das DVD Laufwerk aus der Gehäusehülle entfernen.

Befestigen Sie nun die extra Frontblende von rechts angefangen an der Front des IB-AC650.

Drücken Sie nochmals an allen Verbindungspunkten die Frontblende an und stellen sicher, dass diese fest anliegt.

Installation

10 11 12

Take the screwdriver out of the IB-AC640.
Entnehmen Sie den Schraubendreher aus dem IB-AC640.

Reference model name: Toshiba L730AVAV

Führen sie vorsichtig entweder ein M.2 oder ein mSATA Modul ein, sodass sich die Anschlüsse verbinden.
Gently install either an M.2 or an mSATA Module.

12

After you fixed the module with an screw you can put the screwdriver back to its original position.
Nachdem sie das Modul befestigt haben können sie den Schraubenzieher zurück an seine Ursprungsposition stecken.

13 14 15

Take apart the iron slice from the back of DVD drive.
Entfernen Sie die metallene Montageschiene an der Rückseite des DVD Laufwerks...

14

Fasten the iron slice on the back of IB-AC650.
...und befestigen es an der Rückseite des IB-AC650.

15

After finishing above motions, slip IB-AC650 into the notebook DVD slot.
Nachdem Sie die eben beschriebenen Schritte durchgeführt haben, schieben Sie die IB-AC650 vorsichtig in den DVD Schacht des Notebooks.

16 17 18

Please ensure it connects with the notebook tightly again.
Überprüfen Sie nochmals den richtigen Sitz des IB-AC650 im Notebook.

17

Fasten the DVD screws near the middle back of the notebook.
Im mittleren Bereich des Notebooks befindet sich nun die Befestigung des IB-AC650. Setzen Sie die entsprechende Befestigungsschraube wieder ein.

18

Finally put the cover back and fasten the screws to the notebook.
Abschließend setzen Sie die Abdeckung des Notebooks wieder ein und befestigen es mit den zuvor entnommenen Schrauben.
