BEDIENUNGSANLEITUNG DVI 2 1 PN ROSIERES

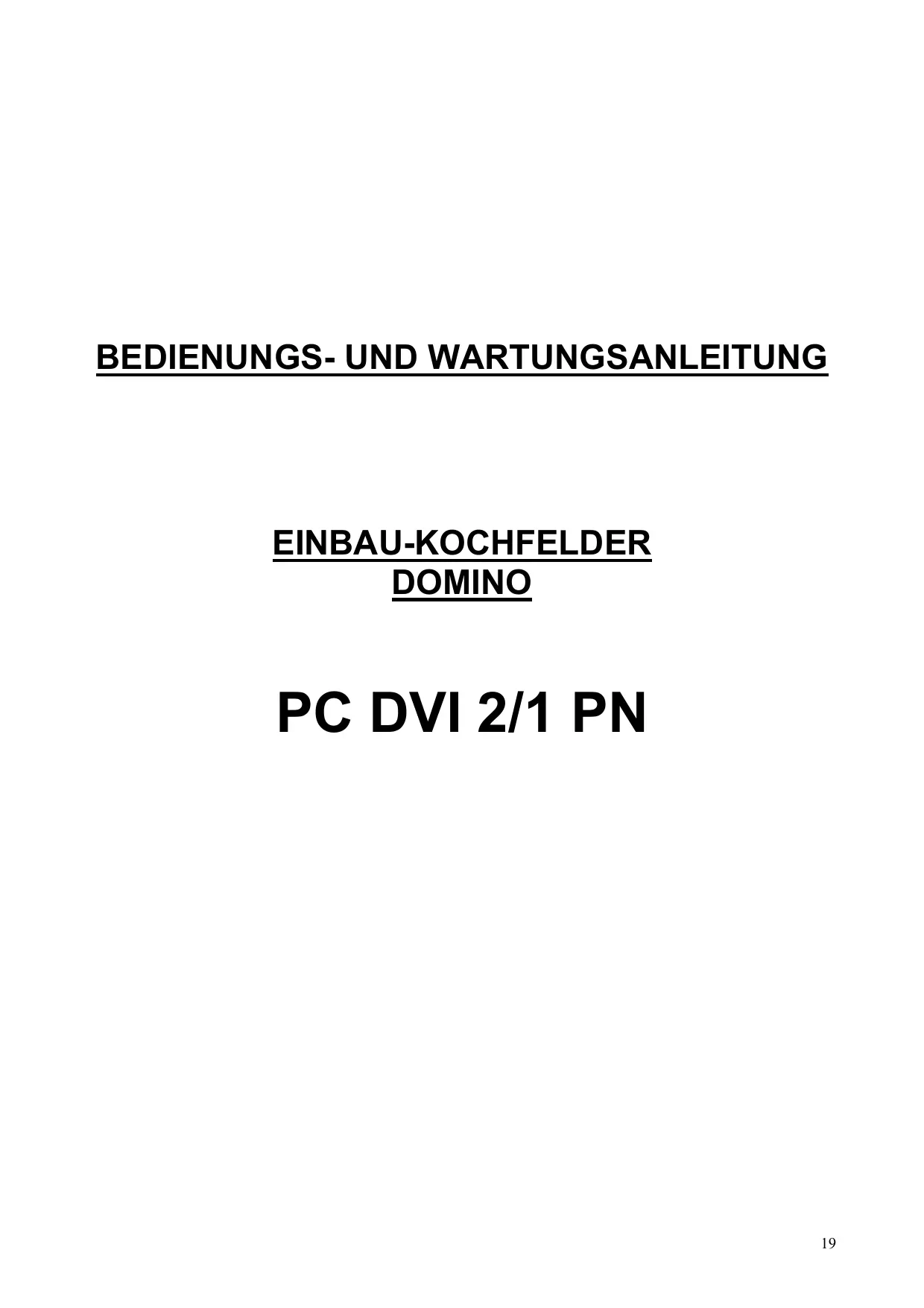

BEDIENUNGS- UND WARTUNGSANLEITUNG

EINBAU-KOCHFELDER DOMINO

PC DVI 2/1 PN

MONTAGEANWEISUNGEN

TECHNISCHE DATEN

MODELLE	PC DVI 2/1 PN
Spannung	230V
Strom	16
Induktion-Platte 2200W /Booster 3000W	1
Induktion-Platte 1400W	1
Höchstleistung	3.6KW

1. Montage (Abb.1)

Der Einbau Goes zu Lasten des Käufers, der Hersteller ist nicht verpflichtet, diesen Service auszuführen. Eingriffe, die aufgrund von falschem Einbau notwendig sind und beim Hersteller angefordert werden, sind nicht durch Garantie gedeckt.

Die Einbau-Kochfelder konnen in Tops aus beliebigem Material eingebaut werden, das jeder eine Wärmebestständigkeit von 100^ und eine Dicke zwischen 25 und 40mm aufweisen muss. Wir das Kochfeld so eingebaut, dass sich an seiner linken oder rechten Seite eine Möbelwand befindet, so muss der Abstand zwischen vertikaler Wand und Rand des Kochfeldes mindestens 150~mm sein, wogegen der Abstand zwischen Rückwand und Rand des Kochfeldes mindestens 55~mm sein muss. Ist unter dem Kochfeld ein zugängliches Abteil vorhanden, so muss eine Trennwand aus Isolierstoff (Holz oder ähnliches) zwischen Einbau-Kochfeld und Abteil darunter eingebaut werden. Diese Trennwand muss mindestens 10mm vom Boden des Kastens entfernst sein.

Befestigung am Möbel (Abb.2)

Die Befestigung am Möbel erfolgt mit Befestigungsbügeln, die als Zubehör gefelwert werden. Im unteren Teil des Kastens sind die Löche, an denen die Schrauben (C) zum Blockieren der Befestigungsbügel (B) angeschraubt werden, bereits vorgebohr.

Anbringen der Dichtung (Abb.3)

Wichtig – In der Abbildung ist gezeigt, wie die Dichtung im gesamten Umfang angebracht werden muss.

Dieses Gerät wurde für nicht professionellen Gebrauch in Wohnbereichen konstruiert.

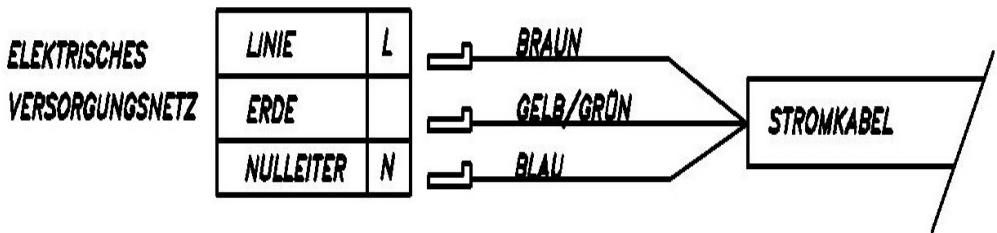

2. Elektrischer Anschluss (Abb.4)

Die Daten kontrollieren, die auf dem Schild am Boden des Kochfelds angegeben sind, dann sicher stellen, dass zur Verfugung stehende Netz-Nennspannung und Leistung fur den Betrieb des Kochfelds geeignet sind.

Vor dem Anschluss muss die Wirksamkeit der Erdungsanlage überprüft werden. Die Erdung des Geräts ist gesetzliche Pflicht. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch die Nichtbeachtung dieser Vorschrift verursacht werden.

Für Modelle ohne Stecker, einen genormten Stecker, welcher der auf dem Schild angegebenen Last standhalt, an das Kabel montieren. Der Erdleiter des Kabels ist durch die Farben gelb und grün gekennzeichnet. Der Stecker muss auf jeder Fall zugänglich sein.

Falls man einen festen Netzanschluss wünscht, muss zwischen Gerät und Netz eine allpolige Schaltvorrichtung mit mindestens 3 mm Abstand zwischen den Kontakten eingebaut werden.

Zur Verbindung des Kabels mit dem Kochfeld muss der Klemmenbrettdeckel losgeschraubt und entfernt werden, so dass die Kontakte im Klemmenbrett zugänglich sind. Nach Durchführung des Anschlusses das Kabel mit dem mitgelieferten Befestigungssystem blockieren und den Klemmenbrettdeckel sofort wieder schlossen.

Falls das Stromkabel ausgewechselt werden muss, so muss der Erdleiter (gelb-grün) 10 mm länger als die Linienleiter sein.

Ausschließlich ein Gummikabel Typ H05RR-F.

KONFORMITÄTSERKLÄRUNG. Dieses Gerät ist, was die Teile betrifft, die mit Nahrungsmitteln in Berührung kommt, konform mit den Vorschriften der EWG-Richtlinie 89/109 und der vollstreckenden Gesetzesverordnung Nr. 108 vom 25/01/92.

CE Gerat konform mit den EWG-Richtlinien 89/336, 93/68, 73/23 und späteren Änderungen.

Möglicher Anschluss

BEDIENUNGSANWEISUNGEN

Wichtig: Vor dem ersten Kochen muss das Kochfeld gereinigt werden.

Das Induktionskochsystem übertragt die zum Kochen erforderliche Energie direkt zum Topf; die Oberfläche des Kochfeldes bleibt dazu kalt, wogegen sich der Topf erhitzt. Die Folge ist ein schnelles, preisgūnstiges und prazises Kochen.

Auf thisem Kochfeld konnen Emailletöpe, Stahltopfe, emaillerte Stahltopfe und Edelstahltopfe benutzt werden, wogegen man Töppe aus Glas, Keramik und Aluminium nicht verwenden kann (außer man benutzt eine spezielle magnetische Basis).

Jeder Topf mit unebenem Boden ist ungreeignet und kann das Kochfeld beschädigen.

3.Beschreibung der Bedienung (Abb.5)

1. EIN/AUS-Taste (ON/OFF)

2. Dezimalpunkt am Einstellungen-Display

3. Stopp-Taste

4. Booster-Funktionstaste

5. Stopp-Leuchte

6. Taste "Weniger" Programmieruhr

7. Taste "Weniger"

8. Taste "Mehr" Programmieruhr

9. Taste "Mehr"

10. Display Programmieruhr

6 Eingestellter Wert am Display (Restwärme)

1. Leuchtanzeige für die Kochzone Programmieruhr

Sensortasten

Sämtliche Arbeitssschritte erfolgen über die Antipp-Tasten (Infrarot-Sensoren), die sich auf der Vorderseite des Kochfeldes befinden. jeder Taste entspricht ein Display.

Jede Tätigkeit wird durch ein akustisches Signal bestätigt.

4. Stopp der Funktionen am Kochfeld (Abb. 6)

Das gesamte Gerät kann durch die Stopp-Taste (2) angehalten werden, um unbeabsichtigte Operationen zu verhindern. Diese Funktion dient auch als Schutz für Kinder. Eine Kontrollleuche (3) zeigt an, dass die Funktion aktiviert ist.

Beim nachsten Einsatz ist diese Funktion noch immer aktiv.

Solange die Stopp-Funktion aktiv ist, ist das Betätigten der Tasten wirkungslos.

5. Ein- und Ausschalten (Abb.7)

Die Ein/Aus-Taste berühren.(1)

Die Kontrolle wird aktiviert: die Einstellungsanzeiger (6) zeigen "0".

Der{nachsteArbeitsschritt hat innerhalb von 10 Sekunden zu erfolgen,anderenfalls schaltet sich diese Funktion automatisch aus.

Einschalten des Kochzone (Abb.8)

Nach dem Drücken der Ein/Aus-Taste (1) muss die Auswahl einer Kochzone innerhalb von 10 Sekunden auf folgende Art erfolgen:

Die Taste "Mehr" (5) oder "Weniger" (4) für die entsprechende Kochzone drücken.

Die Stufe von 1 bis 9 über die Tasten "+" und "- (5/4) einstellen.

Die Tasten "+" und "- sind mit einer Wiederholfkunft ausgestellt: wird eine dieser Tasten dauerhaft gedrückt, dann führdt dies zur einer Erhöhung oder Verminderung des eingestillten Wertes einer Einheit.

Wird die Kochzone durch die Taste WENIGER ausgewählt, dann beträgt die Ausgangsstufe "9" (hochste Stufe).

Durch Gedrückthalten der Taste verringgert sich die aktive Stufe. Ist die Einstellung 0 erreicht, kann keine weitere Reduzierung erfolgen.

Wird das Vorhandsein des Topfes nicht erkannt oder wird ein Alutop erkannt, dann leuchtet am Display die für diese Zone entsprechende Leistungsstufe auf. Nach 30 Sekunden kehrt die Leistungsstufe auf 0 zurück.

Ausschalten der Kochzone (Abb.8)

Die Kochzone muss aktiviert sein.

Mit Hilfe der Taste “-“ den eingestellen Wert auf “0” bringen. Nach 3 Sekunden schaltet sich das Kochfeld automatisch aus.

Ist eine Kochzone überhitzt, scheint das Symbol "H" abwechselnd mit der "0" auf.

Schnelles Ausschalten:

Die gewünschte Kochzone muss aktiviert sein.

Durch gleichzeitiges Berühren der Tasten "+" und "- (4-5), schaltet sich die Kochzone unverzüglich ab.

Ist eine Kochzone überhitzt, dann scheint das Symbol "H" abwechselnd mit der "0" auf.

Restwärmeanzeige (Abb.9)

Wenn die Temperatur auf der Kochzone noch so hoch ist, um Verbrennungen hervorzurufen, dann scheint auf der entsprechenden Anzeige das Symbol "H" (Restwärme) abwechselnd mit dem Wert "0" auf. Die Anzeige verschwindet erst, wenn keine Gefahr mehr gegeben ist (bei 60^ ).

Man kann an Energie einsparen, indem man die Kochzone vorzeitig ausschaltet und die Restwärme nutzt.

Die Restwärmeanzeige "H" Goes verloren, wenn die Netzspannung länger als 3 Sekunden unterbrochen ist.

Ausschalten des Kochfeldes

Das Kochfeld kann jederzeit über die Ein/Aus-Taste (1) ausgeschaltet werden.

Am Display scheint das "H" auf, bis die Temperatur die 60^ C überschreitet.

6. Sicherheitsausschaltung

Wenn eine oder mehrere Kochzonen unbemerkt eingeschaltet bleiben, dann schalten sie sich nach einer bestimmten Zeit automatisch ab. Die Tabelle gibt die Zeit an, die von der eingestillten Leistungsstufe abhängt.

Stufe	Grenzzeit (Stunden)
1	10
2	5
3-4	4
5-6	3
7-8	2
9	1
P	10 min.

Bei der automatischen Sicherheitsausschaltung scheint das Symbol "H" auf.

Um das automatische Ausschalten zu verhindern genugt es, die Wahltaste der Zone oder die Tasten "+" und "- zu berühren, bevor die Grenzzeit ablauft.

7. Booster-Funktion (Abb. 11)

Die Booster-Funktion wird durch Drucken der Taste P (8) aktiviert, und davon unabhängig von der eingestellen Leistungsstufe.

Die Aktivierung dieser Funktion wird am Display mit dem Buchstaben P angezeigt.

Wenn die Leistung bei der anderen Zone mit 145mm die 600W überschreitet, dann reduziert sich diese automatisch auf 600W. Die entsprechende Anzeige beginnt abwechselnd die Werte der reduzierten Leistung und der zuvor eingestellt den zu visualisieren.

8. Kontrolle der Innentemperaturen bei Induktions-Kochzonen

Ein Temperatursensor im inneren Kuhlteil misst laufend die Temperatur in den elektronischen Kreislaufen des Generators. Bei Überhitzung der Kreislaufe arbeitet das System auf folgende Weise:

Am Display scheint das Symbol "c" abwechselnd mit der Leistungsstufe auf. Die Überhitzung der Kreislaufe ist safer nicht normal und weist auf eine schlechte Montage des Kochfeldes hin oder auf eine nicht korrekte Dimensionierung der Belüftungsöffnungen.

9. Topferkennung in den Induktionszonen

Jede Kochzone ist mit einem eigenen Topferkennungssystem ausgestattet.

Das System ist so geeicht, dass es das Vorhandensein eines Topfes erkennt, der in der Skala der EN-Standards den Durchmesser hat, der unmittelbar unter dem Nenndurchmesser der Zone liegt. Wir das Vorhandensein des Topfes nicht erkannt oder wird ein Alutpf erkannt, dann leuchtet am Display die für diese Zone entsprechende Leistungsstufe auf. Nach 30 Sekunden kehrt die Leistungsstufe auf 0 zurück.

Wenn die Leistungsstufe am Display aufblinkt und ein Topf tatsächlich in der Zone ist, dann bedeutet dies im Allgemeinen, dass der Topf nicht dem Maß entspricht oder von der entsprchenden Art ist. In letzterem Fall muss man kontrollieren, dass der Topf tatsächlich für das Kochen mit dem Induktionssystem geeignet ist (Marken oder Gebrauchsanweisung des Topfes).

10. Selfstdiagnose des Systems

Wenn das System an die Zuleitung angeschlssen ist (bei der Installation oder bei Stromunterbrechung), erscheint auf den Displays fur die jeweilige Leistung 1 Sekunde lang eine Selfstdiagnosemeldung.

Wenn ein anderer Code angezeigt wird oder nichts aufscheint, dann gibt es ein Stromversorgungsproblem oder es liegt ein Systemfehler vor. In thisem Fall muss man erneut die Montage überprüfen.

FEHLERMEDLUNGEN

CODE	BAUTEIL	FEHLER	AUTOMATISCHE MASSNAHME
F - 1	Temperatursensor der Platte	Kurzschluss	Die entsprechende Platte schaltet sich aus. Die Tasten +/- sind gespert.
F - 2	Temperatursensor der Platte	Offener Kreis	Die entsprechende Platte schaltet sich aus. Die Tasten +/- sind gespert.
F - 3 (auf zwei verschieten Displays)	Temperatursensor (Induktionsgenerator)	Kurzschluss	Die beiden Platten schalten sich aus. Die Tasten +/- sind gespert.
F - 4 (auf zwei	Temperatursensor	Offener Kreis	Die beiden Platten schalten
verschiedenen Displays)	(Induktionsgenerator)		sich aus. Die Tasten +/- sind gesperrt.
F - 5 (auf zwei verschiedenen Displays)	Verkabelung Touch Control	Fehlende Kommunikation zwischen dem Touch Control und dem Induktionsgenerator	Die entsprechenden Platten schalten sich aus. Die Tasten +/- sind gesperrt.
F - 9 (auf zwei verschiedenen Displays)	Induktionsgenerator	Überspannung	Die beiden entsprechenden Platten schalten sich aus. Die Tasten +/- sind gesperrt.
C	Induktionsgenerator	Überhitzung	-

11. Timer (Abb. 13)

Die Kontrolle kann auch einen Timer beinhalten, der einer der Kochzone zugeteilt werden kann.

1. Die Taste "Mehr" (10) der Programmieruhr drücken. Am Display (11) scheint "00" auf, die anderen Displays zeigen "t". (Wenn die Programmieruhr über die Taste Weniger (9) ausgewählt wurde, beträgt die Anfangszeit "99" - Höchstwert).
2. Nach dem Einstellen der Programmieruhr, muss die Auswahl einer der Kochzonen innerhalb von 10 Sekunden erfolgen. Eine Kochzone mit der Taste "Mehr" (5) auswahlen. Die Kontrollleuchte (12) der ausgewählten Zone aktiviert sich.
   3.Die Zeit zwischen 1 und 99 Minuten mit den Tasten "+" und "-" (9/10) einstehen.
3. Die Leistungsstufe von 1 bis 9 über die Tasten "+" und "- (5/4) einstehen.

Der Timer wird dieser Zone zugeordnet: nach Ablauf der eingestellen Zeit schaltet sich die Zone automatisch ab.

Am Ende der eingestellten Zeit aktiviert sich ein akustisches Signal für 30^ .

Durch gleichzeitiges Drucken der Tasten "+" und "- der Programmieruhr, schaltet diese sich sofort ab.

REINIGUNG UND PFLEGE

Ein paar Ratschläge zum Kochen

Nehmen Sie nur Pfaffen und Töppe mit robustem und möglichst dickem Boden her. Dies gilt insbesondere für Gerichte, die mit hohen Kochtemperaturen zubereitet werden, wie zum Beispiel Frittiertes. Nicht flache Böden verlangern die Kochzeit und erhöhen den Energieverbrauch. Die Beste Wärmeübertragung erfolgt, wenn Topf und Kochzone die gleiche Höhe haben.

Eventuelle Spritzer sollenen sofort entfernt werden.

Wichtige Hinweise

Achtung: die Oberflächen der Kochzonen werden während des Gebrauchs gluhend heißt. Kinder sollenn aus thisem Grund nicht in ihrer Reichweite sein.

Harte Gegenstände nicht auf die Kochflächen fallen halten. Der Werkstoff ist unter bestimmen Bedingungen gegen mechanische Belastungen empfindlich. Punktförmige Stößbelastungen können einen Bruch der Kochoberflächen verursachen. Den Gebrauch des Kochfeldes unverzüglich einstellen und den Kundendienst rufen, falls unbeabsichtigt Brüche, Risse oder Spalten auf dem Keramikfeld verursacht werden sollenen.

Das Glaskeramik-Kochfeldarf nicht als Ablage- oder Stutzflache verwendet werden. Das Kochen von Speisen, die in Alufolie gewickelt oder in Kunststoff verpackt sind, ist unzulässig. Die Kochzonen nie ohne Töpfe einschalten. Keine entzündbaren, EX-gefährdeten oder veriformbaren Gegenstände in direkter Nähdes Kochfeldes halten.

Fett und überhitztes Öl kann Feuer fangen: aus thisem Grund mussen Speisen, für deren Kochen Fett oder Öl erforderlich ist, wie zum Beispiel Kartoffelfritten, während des Kochens kontrolliert werden.

Kabel und Stecker eventueller Elektrohaushaltgeräte, die in Steckdosen in der Höhe des Kochfeldes eingesteckt sind,)durfen nicht mit den bereits Kochflächen in Berührung kommt.

An keiner Stelle des Stromkabelsarf die Raumtemperatur hoher als 50^ sein.

Solle das Kabel beschädigt werden, muss es mit einem anderen, vom technischen Kundendienst gelieferten Kabel ersetzt werden.

WARNING: Wenn die Oberfläche gespalten ist, Schalter ab dem Gerät, die Möglichkeit des Elektroschocks zu vermeiden.

Solle the Glasoberflche zerbrechen, das Gerat vom Stromnetz abtrennen, um mclie Stromschage zu vermeiden

Niemals darf das Kochfeld mit Dampfreinigern oder ähnlichem gesaubert werden.

Das Kochfeld muss nach jedem Gebrauch gereinigt werden; vor der Reinigung warten, dass es abkühlt. Auch die kleinsten Reste wurden beim nachsten Gebrauch verkehlen. Verwenden Sie nur die empfohlenen Reinigungsmittel. Stahlwolle, schleifende Schwämme und Pulver konnen Kratzer verursachen. Backofen-Reinigungsmittel sind zur Reinigung ungeeignet, da sie korrosiv sind.

Wenig Schmutz kann mit einem feuchten Tuch oder mit Soda entfernt werden. Reinigungsmittelrechte sind mit kaltem Wasser zu beseitigen; die Oberflächen müssen nach der Reinigung sorgfältig getrocknet werden.

Wasserflecken, die kochendem Wasser widerstehen, konnen mit Essig und Zitrone oder mit Antikalkflüssigkeit halten. Falls eines dieser Reinigungsmittel mit der Umrahmung in Berührung kommt, so muss these unsverzüglich mit einem nassen Tuch halten werden, da es die Umrahmung beschädigen kann.

Verkrustungen können mit einem Glasschaber möglich entfern werden. Der Schabergriffarf nicht aus Plastik sein, da er an den halten Oberflächen festkleben konnte. Seien Sie bei seinem Gebrauch vorsichtig: es besteht Verletzungsgefahr.

Zucker und Speisen, die Karamellzucker enthalten, müssen sofort von den eingeschalteten Kochzonen entfernt werden.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektround Elektronik-Altgeräte (WEEE) gekennzeichnet.itte sorgen Sie dazu, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen konnten.

Das Symbol auf dem Produkt bedeutet, dass these Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen communalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für{nahere Informationen über Entsorgung und Recycling把这些 Produkte wenden Sie sichitte an ihre communalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an ihren Handler.

TECHNISCHER KUNDENDIENST

Bevor Sie den Kundendienst rufen:

überprüfen Sie, falls das Kochfeld nicht Funktioniert, ob der Stecker gut in der Netzstromsteckdose sitzt.

Falls die Ursache der Betriebsstörung nicht gefunden wird:

schalten Sie das Gerät aus, verändern Sie nichts und rufen Sie den Kundendienst.

Das Gerät ist mit einem Garantieschein ausgestattet, mit dem Sie sich des Technischen Kundendienstes bedieten können.

Der ausgefüllte Garantieschein muss von Ihnen aufbewahrt und bei Bedarfsfall zusammen mit einem für Steuerzwecke gültigen Dokument, beim Kauf vom Handler ausgestellt (Lieferschein, Rechnung, Quittung, sonstiges) und mit dem Handlernamen, dem Lieferdatum, den Kenndaten des Produkts und dem Verkaufspreis versehen, dem Autorisierten Kundendienst vorgezeigt werden.
