BEDIENUNGSANLEITUNG RVE 6440 ROSIERES

DE INSTALLATIONS- UND BEDIENUNGSANLEITUNG

PROBLEMES ET SOLUTIONS

SICHERHEITSHINWEISE – EINIGE EMPFEHLUNGEN ................. 69

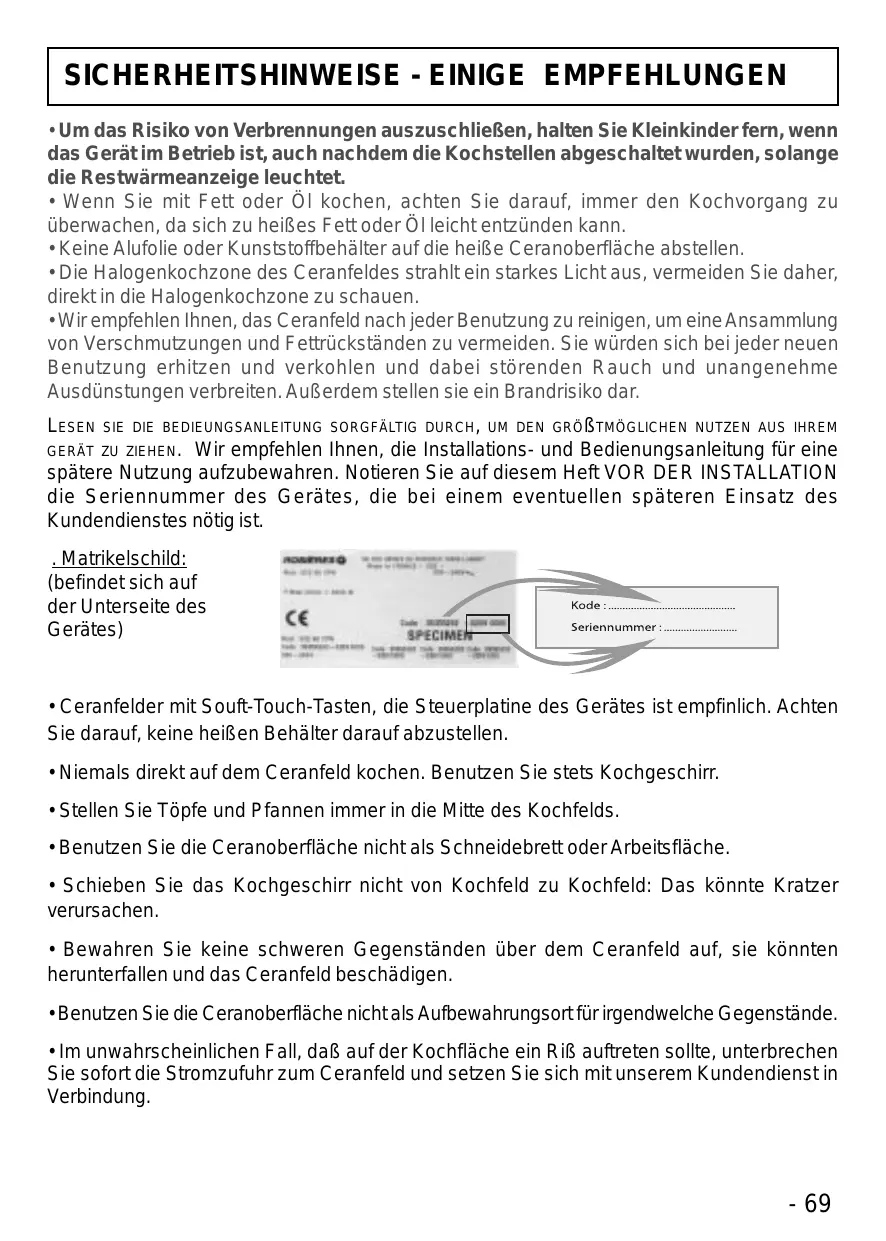

SICHERHEITSHINWEISE - EINIGE EMPFEHLUNGEN

• Um das Risiko von Verbrennungen auszuschließen, halten Sie Kleinkinder fern, wenn das Gerät im Betrieb ist, auch nachdem die Kochstellen abgeschaltet wurden, solange die Restwärmeanzeige leuchtet.
• Wenn Sie mit Fett oder Öl kochen, achten Sie darauf, immer den Kochvorgang zu überwachen, da sich zu heißes Fett oder Öl leicht entzünden kann.
• Keine Alufolie oder Kunststoffbehälter auf die heiße Ceranoberfläche abstellen.
• Die Halogenkochzone des Ceranfeldes strahlt ein starkes Licht aus, vermeiden Sie daher, direkt in die Halogenkochzone zu schauen.
• Wir empfehlen Ihnen, das Ceranfeld nach jeder Benutzung zu reinigen, um eine Ansammlung von Verschmutzungen und Fettrückständen zu vermeiden. Sie würden sich bei jeder neuen Benutzung erhitzen und verkohlen und dabei störenden Rauch und unangenehme Ausdünstungen verbreiten. Außerdem stellen sie ein Brandrisiko dar. LESEN SIE DIE BEDIEUNGSANLEITUNG SORGFÄLTIG DURCH, UM DEN GRÖßTMÖGLICHEN NUTZEN AUS IHREM GERÄT ZU ZIEHEN. Wir empfehlen Ihnen, die Installations- und Bedienungsanleitung für eine spätere Nutzung aufzubewahren. Notieren Sie auf diesem Heft VOR DER INSTALLATION die Seriennummer des Gerätes, die bei einem eventuellen späteren Einsatz des Kundendienstes nötig ist. . Matrikelschild: (befindet sich auf der Unterseite des Gerätes)

• Ceranfelder mit Souft-Touch-Tasten, die Steuerplatine des Gerätes ist empfinlich. Achten Sie darauf, keine heißen Behälter darauf abzustellen.
• Niemals direkt auf dem Ceranfeld kochen. Benutzen Sie stets Kochgeschirr.
• Stellen Sie Töpfe und Pfannen immer in die Mitte des Kochfelds.
• Benutzen Sie die Ceranoberfläche nicht als Schneidebrett oder Arbeitsfläche.
• Schieben Sie das Kochgeschirr nicht von Kochfeld zu Kochfeld: Das könnte Kratzer verursachen.
• Bewahren Sie keine schweren Gegenständen über dem Ceranfeld auf, sie könnten herunterfallen und das Ceranfeld beschädigen.
• Benutzen Sie die Ceranoberfläche nicht als Aufbewahrungsort für irgendwelche Gegenstände.
• Im unwahrscheinlichen Fall, daß auf der Kochfläche ein Riß auftreten sollte, unterbrechen Sie sofort die Stromzufuhr zum Ceranfeld und setzen Sie sich mit unserem Kundendienst in Verbindung.

INSTALLATION - HINWEISE

Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß der geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt die ROSIERES Gruppe jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab. «Die Installation des Gerätes muß gemäß den im Land der Installation geltenden Normen erfolgen». Die ROSIERES Gruppe lehnt jede Verantwortung für die Mißachtung dieser Richtlinie ab. Achtung:

• Vor dem elektrischen Anschluß überprüfen Sie die auf dem Zähler angegebene Netzspannung, die Sicherung und die einwandfreie Erdung der Hausinstallation
• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker mit Erdung oder mittels einer Vorrichtung zur allpoligen Unterbrechung mit einem Öffnungsabstand zwischen den Kontakten von mindestens 3 mm.
• Das gelb-grüne Erdungskabel muß an die Klemmleiste des Gerätes einerseits und der Hausinstallation andererseits angeschlossen werden.
• Wir lehnen jegliche Verantwortung für Schäden oder deren Folgen ab, die aus der Benutzung eines nicht oder mangelhaft geerdeten Gerätes resultieren.
• Alle Eingriffe am Versorgungskabel sind ausschließlich durch den Werkskundendienst oder durch ähnlich qualifiziertes Fachpersonal durchzuführen. Das Kochfeld ist mit einer Leitungsschnur versehen, die es ihm ermöglicht, nur an eine Stromversorgung mit einer Spannung von 220-240 V zwischen den Phasen oder zwischen Phase und Nullleiter angeschlossen zu sein.
• Schließen Sie das Gerät an eine Steckdose an; die richtige Sicherung entnehmen Sie der Tabelle auf Seite 72 oder 73. Es ist jedenfalls möglich, das Kochfeld wie folgt anzuschließen: - Drehstrom 220-240 V3 - Drehstrom 380-415 V3N

Um eine neue Verbindung herzustellen, beachten Sie bitte folgende Anweisungen:

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass das Gerät durch eine angemessene Sicherung geschützt - siehe hierzu die umseitige Tabelle - und mit Kabeln mit zu einer normalen Versorgung ausreichendem Querschnitt ausgestattet ist.

1- Am vorhandenen Anschluss auszuführende Arbeiten:

- Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz des Glases zu sorgen ist. - Klappen Sie den Deckel unter Beachtung der

nachstehenden Reihenfolge auf: - finden Sie die zwei Stifte, die an den Seiten angebracht sind; - legen Sie das Blatt eines Schraubenziehers vor je einen Stift, legen Sie es hinein und drücken Sie ein; - nehmen Sie den Deckel ab. - Ziehen Sie das Netzskabel gemäß folgender Anweisungen heraus: - drehen Sie die Schrauben heraus, welche die Einheit mit den Shunt-Schienen und den Leitern des Netzkabels halten; - lösen Sie die Kabelschellen, um das Netzkabel entfernen zu können; - ziehen Sie das Netzkabel heraus.

2- Schritte zur Herstellung einer neuen Verbindung

- Wählen Sie das Netzkabel gemäß der Anweisungen in der umseitigen Tabelle. - Führen Sie das Netzkabel durch die Kabelschelle hindurch; - Isolieren Sie die Enden jedes Leiters auf eine Länge von 10 mm ab; dabei berücksichtigen Sie die erforderliche Länge des Netzkabels für den Anschluss an das Klemmbrett. - Auf der Grundlage der nachstehenden Tabelle positionieren Sie die Shunt-Schienen, die Sie aus dem vorherigen Arbeitsschritt aufgehoben haben, unter Beachtung der entsprechenden Markierungen auf dem Klemmbrett (die Shunt-Schienen ermöglichen es, eine Brücke zwischen zwei Klemmen herzustellen) und befestigen Sie die Leiter. Überprüfen Sie die Befestigung an den verschiedenen Klemmen. - Schrauben Sie die Kabelschelle wieder auf und schließen Sie den Deckel fest. KLEMMBRETT ) Brücken

INSTALLATION - EINBAU

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut werden soll, so wie die Wände der angrenzenden Möbel, aus hitzebeständigem Material bestehen. Insbesondere bei Schränken aus Furnierholz müssen die verwendeten Klebstoffe hitzebeständig sein, um Verformungen und Entleimungen zu vermeiden. Installation:

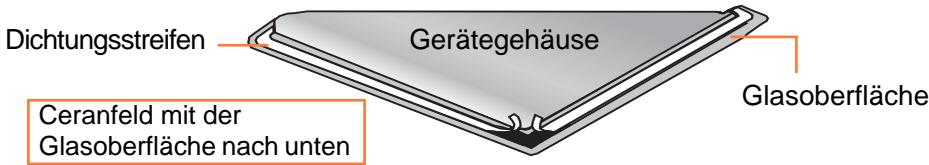

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert. Gehen Sie wie folgt vor: . drehen Sie das Gerät mit dem Glas nach unten um. Schützen Sie dabei die Glasoberfläche. . Kleben Sie den Dichtungsstreifen rund um das Gerät. . achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens, um das Durchsickerm von Feuchtigkeit in das untenstehende Möbel zu verhindern Dichtungsstreifen Gerätegehäuse Glasoberfläche Ceranfeld mit der Glasoberfläche nach unten

• Der Körper des Kochfeldes ist mit 4 Positionerlöchern (Ø 3 mm) für die Klammen zur Befestigung der Ceranfeldes selber im Möbel bzw. in der Arbeitsplatte ausgestattet. Vor dem Einbau des Kochfelds positionieren Sie Die vier Klemmen so, daß das Kochfeld fest in der Einbaueinheit sitzt.
• Der Abstand des Gerätes zu den angrenzenden Wänden muß mindestens 5 cm betragen
• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des Gerätegehäuses eine Zwischenplatte eingebaut werden, um das Risiko einer Verbrennung bzw. einer Beschädigung auszuschließen. Diese muß einen Abstand von mindestens 1 cm vom Geräteboden haben. --------------------------------------------------------------------------------------------------------------------------• CERANFELDER MIT SCHALTKNÖPFEN BREITE : 60 cm BREITE : 34 cm ÖFFNUNG 10 X 10 cm

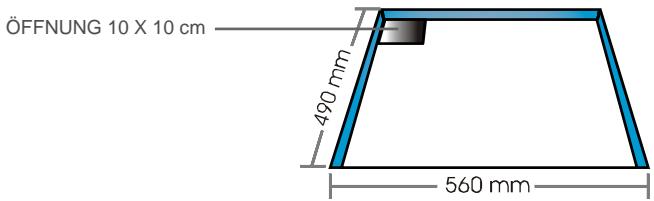

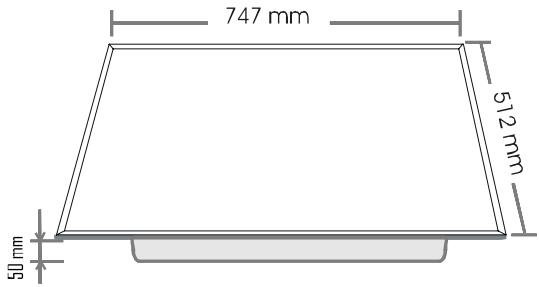

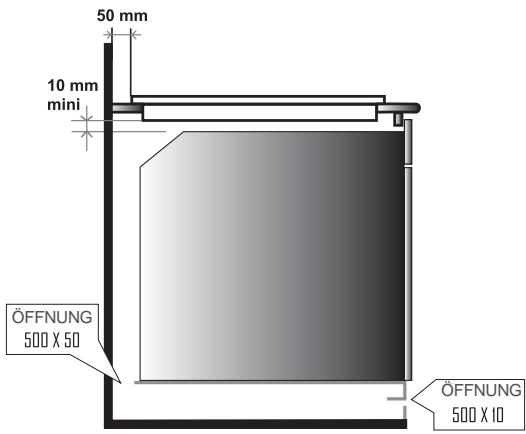

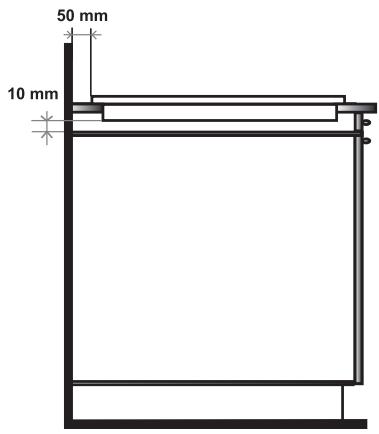

• CERANFELDER MIT SOFT-TOUCH TASTEN BREITE : 60 cm BREITE : 75 cm ÖFFNUNG 10 X 10 cm Einbau des Gerätes Arbeitsplatte Einbau des Gerätes über einem Backofen mit Belüftung * (*ausgestattet mit einem Abkühlventilator) ÖFFNUNG ÖFFNUNG Der Einbau in Kombination mit einem Backofen ohne Abkühlventilator ist nicht gestattet.

DARSTELLUNG VORNE RECHTS VORNE LINKS

Ø155-215 Highlight Highlight RVE 6440 1800 W - Ø190 1200 W - Ø155 Halolight Highlight RVE 6480 1800 W - Ø190 1200 W - Ø155 Highlight Highlight 1500+900 W RVE 7410 1200 W Ø155 Ø180-275 HINTEN RECHTS Halolight 2400 W Highlight 1800 W Highlight 1800 W - HINTEN LINKS Halolight 2400 W - Ø220 Highlight Ø220 1800 W - Ø190 Highlight Ø190 2500 W - Ø220 Highlight Ø190 2400 W - Ø220 Highlight 1800 W - Ø190 Highlight 2500 W - Ø220 Highlight 1200 W - Ø155 Highlight 1800 W - Ø190 Highlight 1800 W - Ø190 Highlight 1000+1200 W Ø155+220 Halolight 2400 W - Ø220 Halolight 2400 W - Ø220 Highlight 1200 W Ø155 DIE KOCHZONEN :

• Highlight-Kochzone : Er ist innerhalb 3 Sekunden betriebsbereit und ist für gleichbleibendes, homogenes, langes und intensives Schmoren.
• Halolight-Kochzone : Es handelt sich dabei um eine Kombination von Halogen und Highlight. Geeignet zum Braten von Fleisch, schnelles Sieden und intensives Kochen, wenn hohe Temperaturen für kurze Zeit benötigt werden. Wir raten Ihnen, nicht direkt in das Halogenlicht hineinzuschauen. -----------------------------------------------------------------------------------------------------------------------Das Ceranfeld verbessert die Leistung der High Light Kochflächen durch den optimierten Wärmeaustausch zwischen Kochstelle und Ceranfläche. Die große Hitze der Hi-Light Zonen wird am besten ausgenutzt und erreicht die gleiche Leistung wie beim klassischen "Coup de feu" der herkömmlichen Gasherde. Durch das neue Design und ein raffiniertes Know-How bleibt die hohe Hitzebeständigkeit der Ceranfläche unverändert, während die erzeugte Hitzeleistung viel genauer gesteuert werden kann. Dank des neuen "Coup de feu" wird die Leistung hinsichtlich der Kocheffizienz um 15% verbessert.

WAHL DES RICHTIGEN KOCHGESCHIRRS

Die Benutzung von guten Kochgeschirr ist sehr wichtig, um beste Ergebnisse mit Ihrem Ceranfeld zu erzielen:

• Benutzen Sie immer Kochgeschirr von guter Qualität mit gleichmäßig flachem Boden: Der flache Boden verhindert vereinzelte heiße Stellen und somit das Anbrennen der Speisen. Dicke Metalltöpfe und Pfannen ermöglichen eine gleichmäßige Verteilung der Hitze.
• Vergewissern Sie sich, daß der Boden Ihres Kochgeschirrs trocken ist: Wenn Sie die Töpfe mit Flüssigkeit füllen, oder wenn Sie Kochgeschirr benutzen, das im Kühlschrank aufbewahrt wurde, vergewissern Sie sich, daß der Boden völlig trocken ist. Das ist eine notwendige Maßnahme, um Ihr Kochfeld nicht zu verschmutzen.
• Benutzen Sie Kochgeschirr, dessen Durchmesser groß genug ist, um das Kochfeld völlig abzudecken: Der Durchmesser des Kochgeschirrs sollte nicht kleiner als das Kochfeld sein. Wenn der Durchmesser etwas größer ist, wird die Energie der Kochstelle optimal genutzt. ~~~~~~~~~~~~~~~~~~~~~ Die nachfolgenden Informationen werden Ihnen bei der Auswahl des Kochgeschirrs mit guter Kochleistung helfen: Rostfreier Edelstahl: sehr empfehlenswert Besonders gut durch den sogenannten „Sandwich-Boden“. Der Sandwich-Boden kombiniert die Vorteile des Edelstahls (Erscheinung, Haltbarkeit und Stabilität) mit denen von Aluminium oder Kupfer (Leitfähigkeit, gleichmäßige Hitzeverteilung). Aluminium : es wird schweres Aluminium empfohlen Gute Leitfähigkeit. Manchmal bleiben Aluminiumrückstände in Form von Kratzern auf der Kochfläche zurück, aber sie können entfernt werden, wenn die Kochfläche sofort gereinigt wird. Dünnes Aluminium sollte nicht verwendet werden. Glas-Keramik: nicht empfehlenswert Schlechte Leistung. Kann die Oberfläche verkratzen. Kupferböden: es wird schweres Kupfer empfohlen. Gute Leistung, aber Kupfer könnte Rückstände in Form von Kratzern hinterlassen. Sie können jedoch entfernt werden, wenn die Kochfläche sofort gereinigt wird. Lassen Sie dieses Geschirr nie ohne Inhalt auf dem Herd. Überhitztes Metall kann auf dem Glas verschmelzen. Ein überhitzter Kupfertopf hinterläßt nicht mehr zu entfernenden Rückstände auf der Ceranfläche. Porzellan/ Email: gute Ergebnisse. Gute Ergebnisse werden nur mit dünnen, flachen, glatten Böden erzielt.

• Wählen Sie den Schalter, der die gewünschte Kochzone ansteuert : je nach modell Hinten Rechts Hinten Links Vorne Links Vorne Rechts Hinten Vorne

• Wir empfehlen, mit der höchsten Temperatur anzufangen und erst, nachdem die Kochzone sich ausreichend aufgeheizt hat, die Temperatur herabzusetzen bzw. auf den gewünschten Wert einzustellen.
• Jeder Bereich ist mit einer am Kochfeld befindlichen Restwärmeanzeige verbunden. Sie leuchtet auf, wenn die Temperatur der Kochzone die 60°C-Grenze erreicht oder sogar überschreitet. Sie bleibt an, selbst an, selbst, wenn die Einheit ausgeschaltet wird, und zwar solange, bis die Oberfläche sich abgekühlt hat.
• Um einen Wärmebereich abzuschalten, drehen Sie den entsprechenden Steuerungsknebel auf Position "O". Das Cerankochfeld RVM634 verfügt über eine Oberfläche mit Verlängerung und ermöglicht somit den Einsatz von großflächigen Kochtöpfen durch entsprechende Anpassung der Größe der Oberfläche.
• Um die 1500 W-Kochzone einzuschalten, drehen Sie den Schaltknopf im Uhrzeigersinn auf die erforderliche Position.
• Um die Fläche mit Verlängerung zu aktivieren, drehen Sie den Schaltknopf im Uhrzeigersinn über den Wert 12 hinaus, zwingen Sie die Feder bis zum Anschlag und drehen Sie dann den Schaltknopf wieder zurück auf die gewünschte Position.
• Durch Einstellen des Schaltknopfs auf die Position "0" wird die Kochzone komplett abgeschaltet.
• Die verschiedenen Positionen entsprechen in etwa den untenstehenden Leistungen. Positionen Einige Tipps

1-2 S eh r niedrig Um einen Teller warm zu halten, lassen Sie Butter und Schokolade zerlassen ...

3-4 Niedrig Langsames Schmoren, für Soßen, Schmorgerichte, Reispudding, pochierte Eier ...

5-6 Mäßig Bohnen, Gefrorenes, Obst, Kochen von Wasser ...

7-8 Mittel Geschmorte Äpfel, frisches Gemüse, Pasta, Crêpes, Fisch

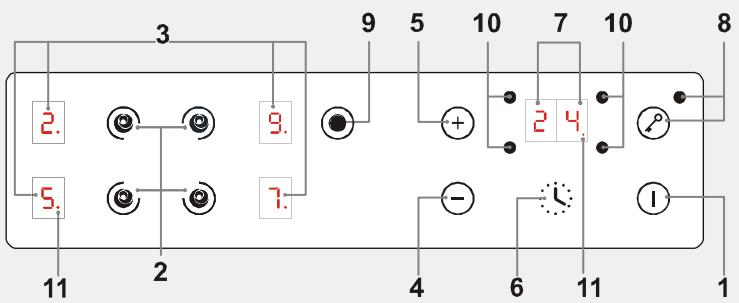

• STEUERUNGSFELDS - BEDIENUNG MIT SOFT-TOUCH-TASTEN

Taste ON/OFF des Ceranfelds Wahltaste für Kochfläche Einstellung Hitzeleistung Taste "-" Taste "+" Taste Minutenzähler Einstellung Minutenzähler Taste Sperre des Bedienfeldes mit Leuchtanzeige Steuerungstaste für die zuschaltbare Kochzone* Anzeige Programmierung Kochzone: wenn sie aufleuchtet, zeigt sie an, daß die Kochzone vom Minutenzähler gesteuert wird.

11. Leuchtanzeige Steuerung:

. eingeschaltet: die Kochzone oder der Minutenzähler ist aktiv, Änderungen sind möglich . ausgeschaltet: die Kochzone oder der Minutenzähler ist auf die zuletzt gespeicherte Einstellung festgelegt

BEDIENUNG DES CERANFELDS

• Nachdem Sie das Ceranfeld eingeschaltet haben, warten Sie ca. 8 Sekunden, um die elektronische Steuerung aktivieren. . Drücken Sie die Taste für 3 Sekunden Nun ist die elektronische Steuerung des Gerätes aktiviert. Für jede Kochzone erscheint die Hitzeleistung und die Leuchtanzeige der Steuerung blinkt. . Wenn Sie 10 Sekunden lang nichts unternehmen, schaltet sich die elektronische Steuerung ab und Sie müssen den Einschaltvorgang wiederholen.
• KOCHSTELLE EINSCHALTEN . Drücken Sie die Wahltaste der gewünschten Kochzone. Die Leuchtanzeige der Steuerung bleibt an und zeigt somit, daß die Kochzone aktiv ist. . Drücken Sie die Taste oder Wenn Sie die Taste um eine Leistung zwischen 1 und 9 zu wählen. drücken, erscheint die Leistung drücken, erscheint die Leistung . Taste Wenn Sie die Taste oder , wenn Sie die gedrückt halten, erhöhen bzw. vermindern Sie die eingestellte Leistung. Die nachfolgenden Beispiele dienen zu Ihrer Information. Die persönliche Erfahrung wird Ihnen ermöglichen, die vorgeschlagenen Einstellungen Ihren Bedürfnissen und Ihrem Geschmack anzupassen.

Schmelzen Warmhalten Aufwärmen Auftauen, schmoren, garen bei niedriger Temperatur Garen ohne Deckel Anbraten, Rösten, Fleischbraten Garen und braten bei hoher Temperatur, backen Fritieren, Wasser zum Kochen bringen ....

• KOCHSTELLE ABSCHALTEN Die Kochstelle muß aktiv sein. Die Leuchtanzeige für die Steuerung im Einstellungsfeld muß leuchten. Sollte das nicht er Fall sein, wählen sie erneut die gewünschte Kochzone. . Drücken Sie die Taste bis die Leistung erscheint. Die Kochzone schaltet sich augenblicklich ab. Nach 10 Sekunden erscheint die Anzeige . Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten und Leistung geht sofort auf zurück und die Kochzone schaltet sich ab. . Die

• CERANFELD ABSCHALTEN Es ist möglich, die Funktion der Kochzonen und des Minutenzählers durch Drücken der Taste ON-OFF für 3 Sekunden jederzeit abzuschalten.
• RESTWÄRMEANZEIGE Um anzuzeigen, daß die Temperatur der Kochstellenoberfläche über 60°C beträgt, erscheint im Steuerungsfeld die Anzeige: . Wir empfehlen, gegen Ende der Garzeit die Kochzone abzuschalten und die Restwärme auszunutzen, um den Garvorgang schonend zu Ende zu bringen. Wenn die Temperatur unter 60°C gefallen ist, erlischt die Anzeige

HINWEIS: nach einem eventuellen Stromausfall bleibt die Restwärmeanzeige ausgeschaltet, selbst wenn die Temperatur der Glasoberfläche über 60°C beträgt.

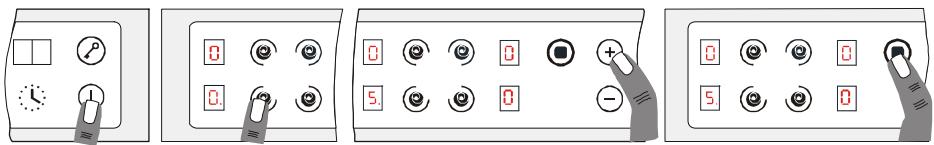

• ZUSCHALTBARE KOCHZONE EINSCHALTEN Je nach Modell, um die zuschaltbare Kochzone zu aktivieren: . Drücken Sie die Taste . Innerhalb der nachfolgenden 10 Sekunden: . Drücken Sie die Taste, die der Kochzone mit zuschaltbarem Feld entspricht. Im Einstellungsbereich bleibt der blinkende Punkt an und zeigt an, daß die Kochzone aktiv ist. . Wählen Sie eine Leistung zwischen 1 und 9. . Drücken sie die Taste um die zuschaltbare Zone zu aktivieren.

Zuschaltbare Kochzone abschalten : Die Kochstelle mit zuschaltbarer Zone muß aktiv sein. Im Einstellungsfeld muß der Punkt leuchten. Sollte dies nicht der Fall sein, wählen Sie erneut die gewünschte Kochzone. . Drücken Sie die Taste . Die zuschaltbare Kohzone schaltet sich ab. . Um schnell abzuschalten, drücken Sie gleichzeitig die Tasten geht sofort auf zurück und die Kochzone schaltet sich ab. und . Die Leistung

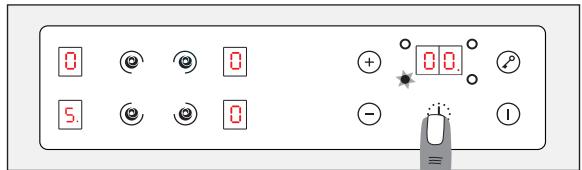

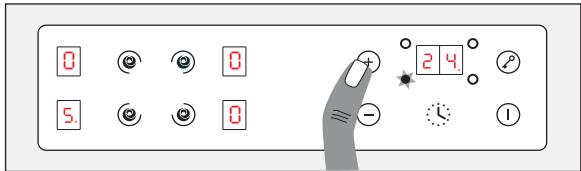

• PROGRAMMIERUNG EINER KOCHSTELLE Jede Kochzone ist für eine maximale Dauer von 99 Minuten programmierbar. Man kann nur jeweils EINE Kochstelle programmieren. . Schalten Sie die gewünschte Kochzone mit den oben beschriebenen Anweisungen ein. Die Leuchtdiode für die Leistungsanzeige muß leuchten, um anzuzeigen, daß die Kochzone aktiv ist. . Drücken Sie die Taste Minutenzähler Die Anzeige der Kochstelle um das Einstellungsfeld des Minutenzählers weist auf die gesteuerte Kochzone hin . Drücken Sie die Taste um eine Dauer in Minuten zu wählen Die eingestellte Zeit wird nach drei Sekunden automatisch gespeichert. die eingestellte Zeit kann jederzeit verändert werden. Drücken Sie die Wahltaste für den Minutenzähler, die Leuchtdiode des Minutenzählers muß leuchten. Wenn die Zeit abgelaufen ist, schaltet sich die Kochzone automatisch ab und es ertönt ein akustisches Signal. Drücken Sie irgendeine Taste, um es zu unterbrechen. Die eingestellte Zeit kann wieder auf gebracht werden, entweder mit der Taste oder durch gleichzeitiges Drücken auf die tasten und . Somit wird die Kochzone nicht mehr über den Minutenzähler gesteuert und muß manuell abgeschaltet werden. Der Minutenzähler kann auch einzeln als Eieruhr benutzt werden. Am Ende der Zeit ertönt ein Klingelzeichen.

• TASTE SPERREN (KINDERSICHERUNG) Die Taste Sperren ermöglicht die Festlegung der vorgenommenen Einstellungen bzw. verhindert das ungewollte Einschalten der Kochzonen. Sie ist ebenfalls nützlich während der Reinigung des Gerätes, da man die Steuerungstasten blockieren kann, auch wenn das Ceranfeld nicht in Betrieb ist. Anzeige Sperrfunktion . Schalten Sie die gewünschte(n) Kochzone(n) ein. . Wählen Sie die gewünschte Leistungseinstellung . Drücken Sie die Taste um die Einstellungen zu fixieren Ab sofort kann keine andere Taste als die ON/OFF Taste aktiviert werden Die Anzeige Sperrfunktion leuchtet auf.

Um die Sperrfunktion zu deaktivieren, drücken Sie erneut die Taste die Anzeige erlischt, und alle Steuertasten können wieder betätigt werden. Wenn der Minutenzähler eingeschaltet ist, während die Sperrfunktion aktiv ist, wird die Kochzone nach Ablauf der eingestellten Zeit automatisch abgeschaltet. Wenn die Sperrfunktion nach dem Abschalten des Ceranfelds eingeschaltet wird, bleibt die Sperre erhalten und verhindert jegliche Einstellung beim erneuten Einschalten des Gerätes. Drücken Sie Taste um die Sperrfunktion aufzuheben.

• LEISTUNGSVERSTÄRKER Alle Kochzonen des Ceranfelds sind mit einem Leistungsverstärker ausgestattet, der bei Bedarf einen schnelleren Temperaturanstieg der Kochzonen ermöglicht. Leistungsverstärker einschalten: . Schalten Sie die gewünschte Kochzone ein, drücken Sie die Taste bis zur Position „9“, lassen Sie kurz los und drücken Sie erneut die Taste . Die Anzeige zeigtblinkend „Leistungsverstärker“ und Hitzeleistung. . Schalten Sie bei Bedarf auf die gewünschte Hitzeleistung zurück Einstellung der Kochzone entwickelte Leistung (%) Dauer der erhöhten Leistung (Minuten) maximale Funktionsdauer vor automatischem Abschalten *

1,5 STD. BEISPIEL: eine Kochzone mit 1800 W Leistung ist auf Pos. 6 eingestellt: entwickelte Leistung: 32% von 1800 W Wenn die Funktion „Leistungsverstärker“ eingeschaltet ist, liefert die Kochzone die volle Leistung von 1800 W während 2,5 Minuten und schaltet erst nach dieser Zeit auf 576 W herunter.

Die Kochzonen schalten sich nach einer bestimmten Zeit automatisch ab, wenn sie zu lange in Betrieb bleiben. Diese Zeit hängt von der eingestellten Leistung ab.

REINIGUNG UND PFLEGE DES CERANFELDES

• Vor der Reinigung der Glaskeramikoberfläche warten Sie bitte ab, bis diese vollständig abgekühlt ist.
• Benutzen Sie ausschließlich speifische Reinigungsmittel für Ceranoberflächen, wie z.B. Reinigungscremen und Schaber. Nehmen Sie handelsübliche Produkte, die leicht auf dem Markt zu finden sind.
• Vermeiden Sie das Überlaufen von Speisen auf die Glasoberfläche. Diese verkohlen schnell während des Kochvorgangs und erschweren die Reinigung.
• Halten Sie alles, was schnell schmelzen kann, wie Gegenstände aus Kunststoff, Alufolie aber auch Zucker und stark zuckerhaltige Produkte, von der Glasoberfläche fern. PFLEGE : . Beträufeln Sie die Ceranoberfläche mit einigen Tropfen eines spezifischen Reinigungsmittel für Ceranfelder, . Wischen Sie die Flecken mit einem weichen Tuch oder mit leicht befeuchtetem Küchenpapier ab, . Trocknen Sie die Oberfläche mit einem wichen Tuch oder mit Küchenpapier ab. Sollten noch hartnäckige Flecken vorhanden sein: . Beträufeln Sie die Oberfläche erneut mit dem Reinigungsmittel. . Entfernen Sie die Flecken mit einem Schaber, wobei dieser in einem Winkel von ca. 30° zur Ceranoberfläche gehalten werden soll. . Trocknen Sie die Oberfläche mit einem weichen Tuch oder mit Küchenpapier ab. . Wiederholen Sie den Vorgang falls notwendig. EINIGE EMPFEHLUNGEN: Durch häufiges Reinigen bildet sich eine Schutzschicht, die Abnutzung und Kratzern vorbeugt. Vergewissern Sie sich, daß die Ceranoberfläche sauber ist, bevor Sie das Ceranfeld erneut benutzen. Um Kalk- und Wasserflecken zu entfernen, benutzen Sie einige Tropfen Essig oder Zitronensaft. Trocknen Sie mit Küchenkrepp gut ab. Wischen Sie schließlich mit einigen Tropfen eines spezifischen Reinigungsmittel ab. Die Ceranoberfläche kann die Reibung von flachen Geschirrböden zwar gut aushalten, es ist jedoch empfehlenswert, Töpfe und Pfannen anzuheben, um sie zu verschieben. Beim Ceranfeld mit Schaltknöpfen können Sie zwecks einer gründlicheren Reinigung die Schaltknöpfe ausbauen, indem Sie sie nach oben ziehen. Bitte benutzen Sie zum Reinigen nur eine Seifenlauge und trocknen sie gut ab, bevor Sie die Schaltknöpfe wieder einsetzen. Achten Sie darauf, dass kein Wasser in die Löcher eindringt, und dass die Schaltknöpfe wieder korrekt sitzen. ACHTUNG: . Vermeiden Sie den Gebrauch eines zu nassen Schwammes. . Benutzen Sie niemals Werkzeuge aus Stahl wie Messer oder Schraubenzieher. . Die Benutzung eines Schabers mit Rasierklinge kann die Oberfläche nicht beschädigen, wenn ein Neigungswinkel von 30° zwischen Schaber und Oberfläche eingehalten wird. . Lassen Sie bitte den Schaber mit Klinge nicht in Reichweite von Kindern. . Benutzen Sie keine ätzenden Mittel oder Stahlwolle zur Reinigung der Ceranoberfläche.
• Reinigung des Bedienfeldes: Um das Bedienfeld Ihres Ceranfeldes zu reinigen, ohne es zu beschädigen, benutzen Sie Seifenwasser, wischen Sie ab und trocknen Sie mit einem weichen Tuch.

TECHNISCHE DATEN Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich ROSIERES leichte Änderungen in Verbindung mit technischen Innovationen vor. Ceranfelder gemäß den Bestimmungen 73/23/CEE et 89/336/CEE. R V M 324 R V M 634 R V M 640 R V M 644 GERÄTEMAßE (n mm) Breite

D i cke d e r Ceranoberfläche

LEISTUNG UND Ø DER KOCHZONEN

D i cke d e r Ceranoberfläche

LEISTUNG UND Ø DER KOCHZONEN

PROBLEMLÖSUNGEN Die Kochzonen halten keine konstante Kochtemperatur oder das Anbraten geht nicht schnell genug

• Sie sollten Kochgeschirr mit absolut flachem Boden verwenden. Wenn Licht zwischen dem Boden des Kochgeschirrs und dem Kochfeld durchdringt, wird die Hitze nicht richtig weitergeleitet.
• Der Boden des Kochgeschirrs muß den Durchmesser der Kochfläche völlig bedecken. Die Speisen kochen zu langsam

• Das falsche Kochgeschirr wurde ausgesucht. Wählen Sie ziemlich schweres Geschirr mit flachem Boden, dessen Durchmesser mindestens dem Durchmesser der Kochfläche entspricht.. Leichte Kratzer oder Abreibungen erscheinen auf dem Glas Ihres Ceranfeldes.

• Es wurden die falschen Reinigungsmethoden angewendet, Kochgeschirr mit rauem Boden wurde benutzt oder raue Gegenstände wie Salz oder Sand befanden sich zwischen Kochtopf und Ceranfeld. Verwenden Sie die empfohlenen Reinigungsmethoden, vergewissern Sie sich, daß die Böden Ihrer Kochtöpfe und das Kochgeschirr sauber sind und achten Sie auf glatte Böden. Kleine Kratzer sind nicht mehr zu entfernen, aber sie werden im Laufe der Zeit mit einer guten Reinigung weniger sichtbar. Metallrückstände:

• Schieben Sie Aluminiumtöpfe nicht über die Kochflächen. Verwenden Sie die empfohlenen Reinigungsmethoden.
• Die falschen Reinigungsmittel/Gegenstände wurden verwendet, die Flecken bleiben auf der Oberfläche. Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Dunkle Flecken

• Verwenden Sie den Schaber mit der Rasierklinge und die empfohlene Reinigungsmethode. Helle Verfärbungen auf dem Ceranfeld

• Rückstände von Aluminium- oder Kupferpfannen, sowie Mineralablagerungen durch Wasser oder Lebensmittel können mit der Reinigungscreme entfernt werden. Geschmolzener Zucker oder Plastik

• Lesen Sie den Abschnitt zur Reinigung und Pflege des Ceranfeldes.

Das Ceranfeld arbeitet nicht oder bestimmte Kochstellen funktionieren nicht.

CERANFELDER MIT SOFTTOUCH-TASTEN

Das Ceranfeld funktioniert nicht.

• Die Shunts sind auf dem Klemmenbrett falsch angeordnet. Überprüfen Sie den Anschluß auf seine Übereinstimmung mit dem Anweisungen auf Seite 70 und 73.

• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand.
• Das Bedienfeld ist durch die Sperrfunktion blockiert. Um die Sperre aufzuheben, drücken Sie die Taste „Sperrfunktion“ Das Ceranfeld läßt sich nicht ausschalten.

• Das Bedienfeld ist durch die Sperrfunktion blockiert. Um die Sperre aufzuheben, drücken Sie die Taste „Sperrfunktion“. Schauen Sie im Kapitel „Leistungsverstärker“ unter dem Punkt über die „maximale Funktionsdauer“ auf Seite 84 nach. Das Ceranfeld automatisch ab sich

• Größere Überlaufreste oder ein Gegenstand bedecken mindestens 2 Tasten für mehr als 10 Sekunden. Das Ceranfeld schaltet auf Sicherheitsbetrieb um und ein akustisches Signal ertönt, solange die Tasten bedeckt bleiben. Reinigen Sie die Oberfläche oder entfernen Sie den Gegenstand..
• Die Kochflächen schalten sich nach einer gewissen Zeit automatisch ab, wenn sie für längere Zeit in Betrieb sind. Siehe Kapitel „Leistungsverstärker“ unter dem Punkt über die „maximale Funktionsdauer“ auf Seite

Ein- und Abschaltphasen der Kochzonen

• Die Ein- und Abschaltphasen der Kochstellen variieren je nach der eingestellten Leistungsstufe niedrige Leistung: kurze Einschaltphasen hohe Leistung: lange Einschaltphasen Die Aufschrift „H“ in Restwärmeanzeige blinkt.

• Die Temperatur des elektronischen Moduls ist zu hoch. Lassen Sie durch einen Fachmann überprüfen, ob der Einbau nach den Anweisungen auf Seite 74 und 75 erfolgt ist. schaltet der
