BEDIENUNGSANLEITUNG MINIHD ARCHOS

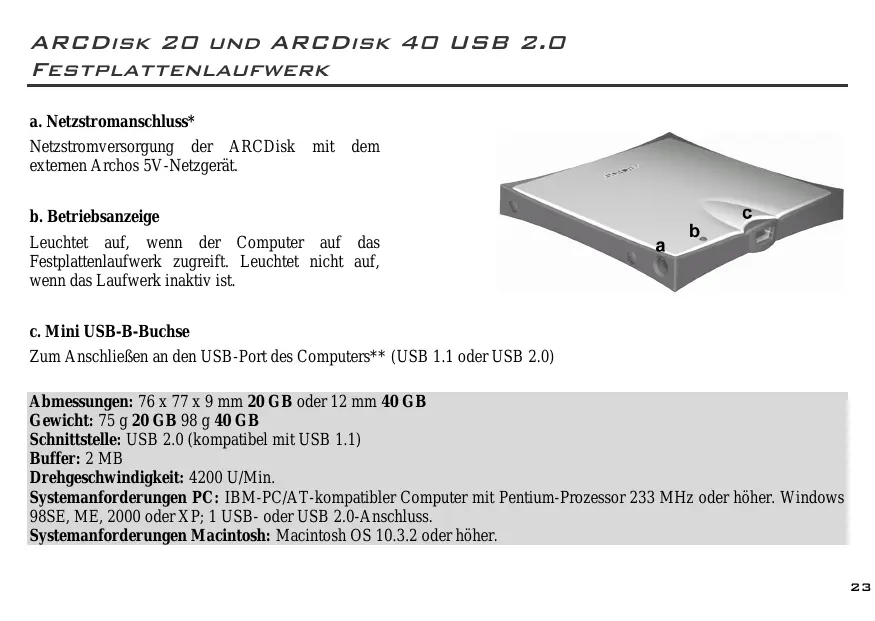

a. Netzstromanschluss*

Netzstromversorgung der ARCDisk mit dem externen Archos 5V-Netzgerät.

b. Betriebsanzeige

Leuchtet auf, wenn der Computer auf das Festplattenlaufwerk zugreift. Leuchtet nicht auf, wenn das Laufwerk inaktiv ist.

c. Mini USB-B-Buchse

Zum Anschlieben an den USB-Port des Computers** (USB 1.1 oder USB 2.0)

Abmessungen: 76 × 77 × 9 ~mm 20 GB oder 12 ~mm 40 GB

Gewicht: 75g20GB98g40GB

Schnittstelle: USB 2.0 (kompatibel mit USB 1.1)

Buffer: 2 MB

Drehgeschwindigkeit: 4200 U/Min.

Systemanforderungen PC: IBM-PC/AT-kompatibler Computer mit Pentium-Prozessor 233 MHz oderHigher. Windows 98SE, ME, 2000 oder XP; 1 USB- oder USB 2.0-Anschluss.

Systemanforderungen Macintosh: Macintosh OS 10.3.2 oder higher.

*Die Stromversorgung der ARCDisk erfolgt über die USB-Verbindung mit dem Computer. In den seltenen Fällen, in denen der Computer keine ausreichende Versorgung der ARCDisk bereitstellt, ist das als Option erhältliche Archos 5V-Netzgerät zu verwenden.

INSTALLATION UNDER WINDOWS ME, 2000 UND XP

1 - Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschließen.
2 - Die Festplatte wird als "Massenspeichereinheit" erkannt. Die Treiber für Massenspeichereinheiten werden bei Bedarf automatisch geladen.
3 - Die ARCDisk scheint im Windows Explorer als neues Laufwerk auf (z.B. ARCDisk E:).
4- Dateien konnen wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

INSTALLATION UNDER WINDOWS 98SE

1 - Die ARCDisk-Treiber für Win98SE stehen auf der Archos-Website www.archos.com zum Herunterlagen bereit.
2 - Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschlossen.
3- Windows 98SE erkennt das neue Gerät automatisch und startet den Hardware-Assistenten. Folgen Sie den Hinweisen auf dem Bildschirm. Geben Sie bei der entsprechenden Aufforderung den Speicherort der heruntergeladenen Treiber ein (vgl. Schritt 1).
4 - Die ARCDisk scheint im Windows Explorer als neuen Laufwerk auf (z.B. ARCDisk E:).
5 - Dateien können wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

1 - Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschließen.
2 - Die Festplatte wird als "Massenspeichereinheit" erkannt und gemountet. Auf dem Desktop scheint eine neue Festplatte auf ("ARCDisk").
3 - Achtung: Falls der Mac-Rechner mit USB 1.1 Anschlüssen ausgestattet ist, kann die Datenübertragungsgeschwindigkeit des Standards USB 2.0 nicht voll genutzt werden.
4- Dateien können wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

ABTRENNEN DER ARCDISK

!! ACHTUNG! Das unsachgemäß Abtrennen kann den Verlust von Daten zur Folge haben!!

1 - Sicherstellen, dass sümttlicher Datentransfer von/zur ARCDisk abgeschlossen ist. Wenn eine auf der ARCDisk gespeicherte Datie in einer Anwendung geöffnet ist, die Datie schlieben. Windows gestattet das Abtrennen des Geräts nur, wenn keine der darauf enthaltenen Datiein Gebrauch ist.
2- Klichen Sie in der Taskleiste auf das Bildsymbol "Hardware entfernen" (grüner Pfeil) und folgen Sie den Anweisungen. Stecken Sie das USB-Kabel erst ab, wenn Windows bestätigt, dass das Gerät sicher entfernwert werden kann. Unter Umständen ist es erforderlich, nicht nur verwendete Dateien zu schreiben, sondern auch das/die entsprechende(n) Programm(e) zu beenden.
3- WindowsblendeteneMeldungein,dassiedeFestplattesicherrentwerdenkann.SiekonnenetzdasUSB-Kabel vonderARCDiskundvomComputerabziehen.

** Nicht an ein anderes vorgescheltes USB-Peripheriegerät (z.B. Tastatur) oder USB-Hubs ohne autonome Stromversorgung anschließen.

a. Netzstromanschluss*

Netzstromversorgung der MiniHD mit dem externen Archos 5V-Netzgerät.

b. Betriebsanzeige

Leuchtet auf, wenn der Computer auf das Festplattenlaufwerk zugreift.

Leuchtet nicht auf, wenn das Laufwerk inaktiv ist.

c. Mini USB-B-Buchse

Zum Anschlieben an den USB-Port des

Computers** (USB 1.1 oder USB 2.0)

d. Power-Wechselschalter

Den Wechselschalter nur einsetzen, wenn die MiniHD ohne Netzadapter betrieben werden soll.

Bei Stromversorgung mit Netzadapter

Power-Wechselschalter entfernen

Bei Stromversorgung ohne Netzadapter

Power-Wechselschalter einsetzen

• Wenn über den USB-Anschluss des Computers keine ausreichende Stromversorgung für die MiniHD zur Verfügung gestellt wird, das im Lieferumfang enthaltene Netzgerät verwenden (den Power-Wechselschalter entfernen).

Abmessungen: 74x112x15mm Gewicht: 152g Schnittstelle: USB 2.0 (kompatibel mit USB 1.1)
Buffer: 2 MB
Drehgeschwindigkeit: 4200 U/Min.
Systemanforderungen PC: IBM-PC/AT-kompatibler Computer mit Pentium-Prozessor 233 MHz oderHigher. Windows 98SE, ME, 2000 oder XP; 1 USB- oder USB 2.0-Anschluss.
Systemanforderungen Macintosh: Macintosh OS 10.3.2 oder higher.

INSTALLATION

Der Installationsvorgang für die MiniHD ist identisch mit jener der ARCDisk; der einzige Unterschied betrifft die Verwendung des Power-Wechselschalters.itte folgen Sie den oben beschrieben Anweisungen fur die ARCDisk.

Garantie und eingeschränkte Produktthaftung

Für diesen Produkt gibt der Hersteller dem Ersterwerber eine eingeschränkte Garantie. Damit entstehen dem Ersterwerber bei einem Produktfehler bestimmte Ansprüche gegenüber dem Hersteller. In Abhängigkeit von den Bestimmungen des Kaufvertrags kann die Garantie des Herstellers noch weiter eingeschränkt sein. Im Allgemeinen ist der Hersteller nicht für Produktschäden auf Grund von Naturkatastrophen, Feuer, elektronistischer Aufladung und Entladung, falschem Gebrauch, unsachgemäß Behandlung oder Installation, unbefugter Instandsetzung, Modifikationen oder Unfallen haftbar. Der Hersteller übernimmit keinerlei Haftung für den Verlust von Daten, die auf der internen Festplatte这点es Produkts gespeichert wurden.

DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR FOLGESCHÄDEN. DIES GILT AUCH FÜR FALLE, IN DENEN DER HERSTELLER KENNTNIS VON DER MÖGLICHKEIT VON FOLGESCHÄDEN HAT.

Die Lizenzgeber von ARCHOS übernehmen keinerlei Haftung für die Eignung der Produkte, in denen die von ihren in Lizenz vergebenen Verfahren implementiert sind. Die Lizenzgeber von ARCHOS übernehmen keinerlei Haftung für die Funktion der Produkte, in denen die von ihren in Lizenz vergebenen Verfahren implementiert sind. Sümttliche Risiken in Bezug auf die Funktionsfähigkeit der Produkte, in denen die von den Lizenzgebern von ARCHOS in Lizenz vergebenen Verfahren implementiert sind, haben Sie zu tragen. Der vorstehende Haftungsausschluss ist unter Umständen in bestimmten Ländern unzulässig. Unter Umständen sind Sie vom vorstehenden Haftungsausschluss nicht betroffen.

Die Lizenzgeber von ARCHOS und ihre gesetzlichen Vertreter sowie ihre Mitarbeiter übernehmen keinerlei Haftung für unmittelbare Schäden aller Art auf Grund der Unmöglichkeit, die lizenzierten Materialien zu nutzen. Dies gilt auch dann, wenn die Lizenzgeber von ARCHOS darüber informiert waren, dass derartige Schäden entstehen konnen. Der vorstehende Haftungsausschluss ist unter Umständen in bestimmten Ländern unzulässig.

Vollständige Informationen über Garantie und Haftungsausschluss erhalten Sie von ihrem Handler.

Die Garantieverpflichtung des Herstellers erlischt in folgenden Fällen:

Bei Schäden auf Grund von falschem Gebrauch, Modifikationen, falscher Versorgungsspannung oder falscher Netzfrequenz.

Wenn das Garantiesiegel oder das Seriennnummerschild beschädigt ist.

Wenn das Garantiesiegel oder das Seriennnummerschild feht.

Für Batterien und andere Verbrauchsgegenstände, die im oder mit dem Gerät gefelwert wurden.

Sicherheitshinweise

ACHTUNG

Um die Gefahr eines elektrischen Schlags auszuschreiben, damit ces Gerät nur von einem geschalten Techniker geöffnet werden.

Vor dem Öffnen des Geräts muss diese ausgeschaltet und vom Wechselstromnetz abgetrennt werden.

VORSICHT

Um die Gefahr eines Brandes oder eines elektrischen Schlages zu vermeiden,arf das Gerät keiner Nasse oder Feuchtigkeit ausgesetzt werden.

Urheberrechtsvermerk

Copyright © 2004 by ARCHOS. Alle Rechte vorbehalten.

Dieses Dokument dar ohne vorherige schriftliche Genehmigung durch ARCHOS weder im Ganzen noch teilweise in irgendener Form reproductiert, in eine andere natürliche Sprache übersetzt oder elektronisch gespeichert werden. Alle Marken sind das Eigentum der jeweiligen Markeninhaber. Änderungen der technischen Daten sind ohne Vorankündigung vorbehalten. ARCHOS Technology übernimmt keine Haftung für unter Umständen in dieser Dokument enthaltene Fehler und/oder Auslassungen. Die verwendeten Fotos und Abbildungen können vom tatsächlichen Inhalt abweichen. Copyright © ARCHOS. Alle Rechte vorbehalten.

Haftungsausschluss: Soweit gesetzlich zulässig, übernimmt der Hersteller keinerlei Haftung für Urheberrechtsverletzungen, die aus dem Gebrauch these Products unter anderen als den vorstehend beschrieben Bedingungen resultieren können.

Hinweise der FCC (Federal Communications Commission)

Einhaltung der FCC-Bestimmungen

Dieses Gerät wurde erfolgreich auf Einhaltung der FCC-Störstrahlungsbestimmungen, Teil 15, der Klasse B für digitale Geräte getestet. Durch die Einhaltung der angegebenen Grenzwerte ist sichergestellt, dass bei Betrieb des Geräts in Wohngebäuden keine erheblichen electromagnetischen Störungen aufreten. Dieses Gerät erzeugt, verwendet und strahlt elektronische Strahlung ab, die bei Installation und Gebrauch entgegen这点en Bestimmungen zu erheblichen elektronischen Störungen drahtloser Kommunikation führen kann. Eine Garantie für das Nichtauftreten elektronischer Störungen unter bestimmen Installationsbedingungen kann nicht gegeben werden. Wenn der Betrieb des Geräts erhebliche electromagnetische Störungen des Rundfunk- oder Fernsehempfangs zur Folge hat, was durch Ausund Wiedereinschalten des Geräts verifiziert werden kann, ist der Benutzer gehalten, die Störungen durch eine oder mehrere der nachstehend angegebenen Maßnahmen zu reduzieren:

• Verändern Sie die Position der Empfangsantenne.

• Vergroßern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Verbinden Sie das Netzkabel des Geräts mit einer Schutzkontaktsteckdose, die mit einem Stromkreis des Wechselstromnetzes verbunden ist, der galvanisch von demjenigen Stromkreis getrennt ist, über den der Empfänger mit Netzwechselspannung versorgt wird.

• Wenden Sie sich an ihren Handlcer oder einen geschulten Radio- und Fernsehtechniker, der Ihnen bei der Reduzierung der Störungen halten kann.

Anmerkung: Wenn das Gerät oder der Computer während eines Dateitransfers oder im PC-Modus nicht mehr reagiert, liegt dies unter Umständen an einer elektrostatischen Auf- und Entladung.itte gehen Sie in thisem Fall wie nachstehend beschreiben vor:

Trennen Sie das USB-Kabel vom Gerät ab.

Beenden Sie das Anwendungsprogramm des Computers oder führen Sie bei Bedarf einen Neustart Ihres Computers durch. Schlieben Sie das USB-Kabel wieder am Gerät an.

ACHTUNG: Durch nicht vom Hersteller des Geräts genehmigte technische Änderungen erlischt die Betriebserlaubnis dieseres Geräts.

FCC, Part 15 - Das Gerätarf nur betrieben werden, wenn die beiden nachstehend angegebenen Bedingungen erfüllt werden:

1. Wenn das Gerät keine elektromagnetischen Störungen verursacht.

2. Wenn das Gerät bei von anderen Geräten oder Anlagen verursachten elektromagnetischen Störungen ohne Beeinträchtigung seiner Funktionsfähigkeit betrieben werden kann.

3. Wenn unser technischer Kundendienst (Telefon oder E-Mail) festgestellt hat, dass das von Ihnen gekaufte ARCHOS-Produkt zur Instandsetzung eingeschiedt werden muss, kontaktieren Sieitte den Handler,bei dem Sie es gekauft haben. Dieser wird je nach Fehlertype damit sorgen, dass das Gerät instandgesetz oder ersetzt wird. Beim Erwerb von Produktten auf der Archos-Website sollte das online verfügbare "RMA-Formular" (Anforderung einer Rücksendenummer) ausgefüllt werden; Sie finden es unter Support > Rücksendungen.
   Auf unserer Website www.archos.com finden Sie eine Listehäufig gestellter Fragen (Rubrik Support: FAQ). Vielleicht finden Sie hier Antwerten auf vielse Ihrer Fragen.

4. Wenn Sie technische Unterstützung bestehtig, konnen Sie ARCHOS direkt in Ihrer Muttersprache contactieren. Hierfür stehen Ohnen folgende Rufnummern zur Verfügung. Wenn Ihr Land nicht in der nachstehenden Liste aufgeführ ist, wenden Sie sichitte per E-Mail an uns.

Telefonische Kundenunterstützung		E-Mail-Adressen des ARCHOS-Kundendienstes
949-609-1400	(USA, Kanada)	[e-mail]
01.70.20.00.30	(Frankreich)	in englisher Sprache (USA und Kanada)
0207-949-0115	(Großbritannien)
069-6698-4714	(Deutschland)	[e-mail]
09-1745-6224	(Spanien)	in englisher und Französsischer Sprache (Europa und sonstige Länder)
02-4827-1143	(Italien)	[e-mail]
02-050-405-10	(Niederlande)	in deutscher Sprache (Deutschland)
