BEDIENUNGSANLEITUNG ARCDISK ARCHOS

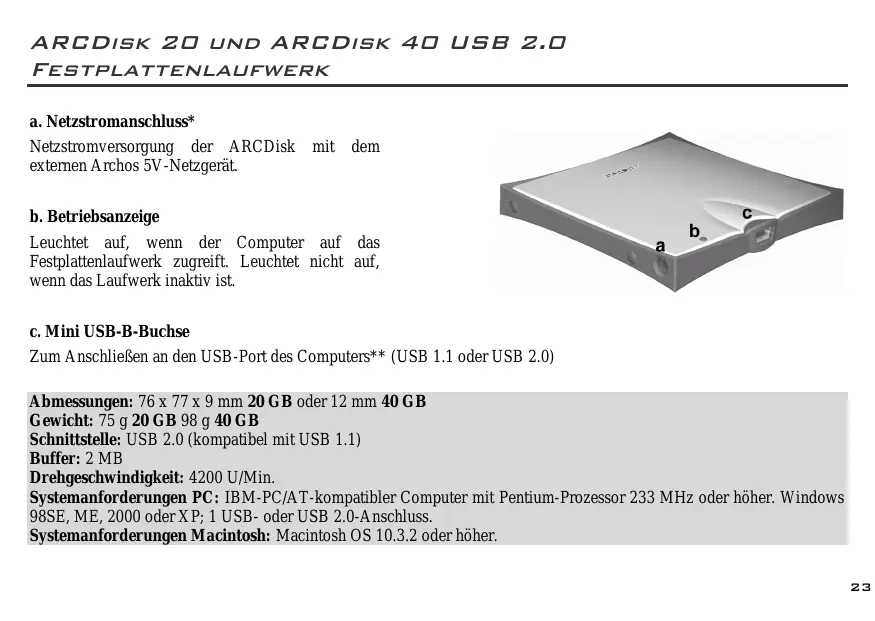

ARCDisk 20 und ARCDisk 40 USB 2.0 Festplattenlaufwerk a. Netzstromanschluss* Netzstromversorgung der ARCDisk externen Archos 5V-Netzgerät.

b. Betriebsanzeige Leuchtet auf, wenn der Computer auf das Festplattenlaufwerk zugreift. Leuchtet nicht auf, wenn das Laufwerk inaktiv ist. c. Mini USB-B-Buchse Zum Anschließen an den USB-Port des Computers** (USB 1.1 oder USB 2.0) Abmessungen: 76 x 77 x 9 mm 20 GB oder 12 mm 40 GB Gewicht: 75 g 20 GB 98 g 40 GB Schnittstelle: USB 2.0 (kompatibel mit USB 1.1) Buffer: 2 MB Drehgeschwindigkeit: 4200 U/Min. Systemanforderungen PC: IBM-PC/AT-kompatibler Computer mit Pentium-Prozessor 233 MHz oder höher. Windows 98SE, ME, 2000 oder XP; 1 USB- oder USB 2.0-Anschluss. Systemanforderungen Macintosh: Macintosh OS 10.3.2 oder höher. 23

*Die Stromversorgung der ARCDisk erfolgt über die USB-Verbindung mit dem Computer. In den seltenen Fällen, in denen der Computer keine ausreichende Versorgung der ARCDisk bereitstellt, ist das als Option erhältliche Archos 5VNetzgerät zu verwenden.

Installation unter Windows ME, 2000 und XP 1–

Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschließen.

Die Festplatte wird als "Massenspeichereinheit" erkannt. Die Treiber für Massenspeichereinheiten werden bei Bedarf automatisch geladen.

Die ARCDisk scheint im Windows Explorer als neues Laufwerk auf (z.B. ARCDisk E:).

Dateien können wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

Installation unter Windows 98SE 1–

Die ARCDisk-Treiber für Win98SE stehen auf der Archos-Website www.archos.com zum Herunterladen bereit.

Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschließen.

Windows 98SE erkennt das neue Gerät automatisch und startet den Hardware-Assistenten. Folgen Sie den Hinweisen auf dem Bildschirm. Geben Sie bei der entsprechenden Aufforderung den Speicherort der heruntergeladenen Treiber ein (vgl. Schritt 1).

Die ARCDisk scheint im Windows Explorer als neues Laufwerk auf (z.B. ARCDisk E:).

Dateien können wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

Installation auf Mac OS 1–

Die ARCDisk mit dem im Lieferumfang enthaltenen Kabel an den USB-Anschluss** des Computers anschließen.

Die Festplatte wird als "Massenspeichereinheit" erkannt und gemountet. Auf dem Desktop scheint eine neue Festplatte auf ("ARCDisk").

Achtung: Falls der Mac-Rechner mit USB 1.1 Anschlüssen ausgestattet Datenübertragungsgeschwindigkeit des Standards USB 2.0 nicht voll genutzt werden.

Dateien können wie bei jeder beliebigen Festplatte per "Drag & Drop" auf/von der ARCDisk verschoben werden.

Abtrennen der ARCDisk !! ACHTUNG! Das unsachgemäße Abtrennen kann den Verlust von Daten zur Folge haben!! 1–

Sicherstellen, dass sämtlicher Datentransfer von/zur ARCDisk abgeschlossen ist. Wenn eine auf der ARCDisk gespeicherte Datei in einer Anwendung geöffnet ist, die Datei schließen. Windows gestattet das Abtrennen des Geräts nur, wenn keine der darauf enthaltenen Dateien in Gebrauch ist.

Klicken Sie in der Taskleiste auf das Bildsymbol "Hardware entfernen" (grüner Pfeil) und folgen Sie den Anweisungen. Stecken Sie das USB-Kabel erst ab, wenn Windows bestätigt, dass das Gerät sicher entfernt werden kann. Unter Umständen ist es erforderlich, nicht nur verwendete Dateien zu schließen, sondern auch das/die entsprechende(n) Programm(e) zu beenden.

Windows blendet eine Meldung ein, dass die Festplatte sicher entfernt werden kann. Sie können jetzt das USB-Kabel von der ARCDisk und vom Computer abziehen.

** Nicht an ein anderes vorgeschaltetes USB-Peripheriegerät (z.B. Tastatur) oder USB-Hubs ohne autonome Stromversorgung anschließen. 25

MiniHD 20/40/80 USB 2.0 Festplattenlaufwerk a. Netzstromanschluss* Netzstromversorgung der MiniHD mit dem externen Archos 5V-Netzgerät. b. Betriebsanzeige Leuchtet auf, wenn der Computer auf das Festplattenlaufwerk zugreift. Leuchtet nicht auf, wenn das Laufwerk inaktiv ist. Bei Stromversorgung mit Netzadapter

Bei Stromversorgung ohne Netzadapter

Power-Wechselschalter entfernen

Power-Wechselschalter einsetzen

c. Mini USB-B-Buchse Zum Anschließen an den USB-Port des Computers** (USB 1.1 oder USB 2.0) d. Power-Wechselschalter Den Wechselschalter nur einsetzen, wenn die MiniHD ohne Netzadapter betrieben werden soll.

* Wenn über den USB-Anschluss des Computers keine ausreichende Stromversorgung für die MiniHD zur Verfügung gestellt wird, das im Lieferumfang enthaltene Netzgerät verwenden (den Power-Wechselschalter entfernen).

Abmessungen: 74 x 112 x 15 mm Gewicht: 152 g Schnittstelle: USB 2.0 (kompatibel mit USB 1.1) Buffer: 2 MB Drehgeschwindigkeit: 4200 U/Min. Systemanforderungen PC: IBM-PC/AT-kompatibler Computer mit Pentium-Prozessor 233 MHz oder höher. Windows 98SE, ME, 2000 oder XP; 1 USB- oder USB 2.0-Anschluss. Systemanforderungen Macintosh: Macintosh OS 10.3.2 oder höher.

Installation Der Installationsvorgang für die MiniHD ist identisch mit jener der ARCDisk; der einzige Unterschied betrifft die Verwendung des Power-Wechselschalters. Bitte folgen Sie den oben beschriebenen Anweisungen für die ARCDisk. Garantie und eingeschränkte Produkthaftung Für dieses Produkt gibt der Hersteller dem Ersterwerber eine eingeschränkte Garantie. Damit entstehen dem Ersterwerber bei einem Produktfehler bestimmte Ansprüche gegenüber dem Hersteller. In Abhängigkeit von den Bestimmungen des Kaufvertrags kann die Garantie des Herstellers noch weiter eingeschränkt sein. Im Allgemeinen ist der Hersteller nicht für Produktschäden auf Grund von Naturkatastrophen, Feuer, elektrostatischer Aufladung und Entladung, falschem Gebrauch, unsachgemäßer Behandlung oder Installation, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Der Hersteller übernimmt keinerlei Haftung für den Verlust von Daten, die auf der internen Festplatte dieses Produkts gespeichert wurden. DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR FOLGESCHÄDEN. DIES GILT AUCH FÜR FÄLLE, IN DENEN DER HERSTELLER KENNTNIS VON DER MÖGLICHKEIT VON FOLGESCHÄDEN HAT. 27

Die Lizenzgeber von ARCHOS übernehmen keinerlei Haftung für die Eignung der Produkte, in denen die von ihnen in Lizenz vergebenen Verfahren implementiert sind. Die Lizenzgeber von ARCHOS übernehmen keinerlei Haftung für die Funktion der Produkte, in denen die von ihnen in Lizenz vergebenen Verfahren implementiert sind. Sämtliche Risiken in Bezug auf die Funktionsfähigkeit der Produkte, in denen die von den Lizenzgebern von ARCHOS in Lizenz vergebenen Verfahren implementiert sind, haben Sie zu tragen. Der vorstehende Haftungsausschluss ist unter Umständen in bestimmten Ländern unzulässig. Unter Umständen sind Sie vom vorstehenden Haftungsausschluss nicht betroffen. Die Lizenzgeber von ARCHOS und ihre gesetzlichen Vertreter sowie ihre Mitarbeiter übernehmen keinerlei Haftung für unmittelbare Schäden aller Art auf Grund der Unmöglichkeit, die lizenzierten Materialien zu nutzen. Dies gilt auch dann, wenn die Lizenzgeber von ARCHOS darüber informiert waren, dass derartige Schäden entstehen können. Der vorstehende Haftungsausschluss ist unter Umständen in bestimmten Ländern unzulässig. Vollständige Informationen über Garantie und Haftungsausschluss erhalten Sie von Ihrem Händler. Die Garantieverpflichtung des Herstellers erlischt in folgenden Fällen: Bei Schäden auf Grund von falschem Gebrauch, Modifikationen, falscher Versorgungsspannung oder falscher Netzfrequenz. Wenn das Garantiesiegel oder das Seriennummernschild beschädigt ist. Wenn das Garantiesiegel oder das Seriennummernschild fehlt. Für Batterien und andere Verbrauchsgegenstände, die im oder mit dem Gerät geliefert wurden. Sicherheitshinweise ACHTUNG Um die Gefahr eines elektrischen Schlags auszuschließen, darf dieses Gerät nur von einem geschulten Techniker geöffnet werden. Vor dem Öffnen des Geräts muss dieses ausgeschaltet und vom Wechselstromnetz abgetrennt werden. VORSICHT Um die Gefahr eines Brandes oder eines elektrischen Schlages zu vermeiden, darf das Gerät keiner Nässe oder Feuchtigkeit ausgesetzt werden. 28

Urheberrechtsvermerk Copyright ® 2004 by ARCHOS. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche Genehmigung durch ARCHOS weder im Ganzen noch teilweise in irgendeiner Form reproduziert, in eine andere natürliche Sprache übersetzt oder elektronisch gespeichert werden. Alle Marken sind das Eigentum der jeweiligen Markeninhaber. Änderungen der technischen Daten sind ohne Vorankündigung vorbehalten. ARCHOS Technology übernimmt keine Haftung für unter Umständen in diesem Dokument enthaltene Fehler und/oder Auslassungen. Die verwendeten Fotos und Abbildungen können vom tatsächlichen Inhalt abweichen. Copyright ® ARCHOS. Alle Rechte vorbehalten. Haftungsausschluss: Soweit gesetzlich zulässig, übernimmt der Hersteller keinerlei Haftung für Urheberrechtsverletzungen, die aus dem Gebrauch dieses Produkts unter anderen als den vorstehend beschriebenen Bedingungen resultieren können. Hinweise der FCC (Federal Communications Commission) Einhaltung der FCC-Bestimmungen Dieses Gerät wurde erfolgreich auf Einhaltung der FCC-Störstrahlungsbestimmungen, Teil 15, der Klasse B für digitale Geräte getestet. Durch die Einhaltung der angegebenen Grenzwerte ist sichergestellt, dass bei Betrieb des Geräts in Wohngebäuden keine erheblichen elektromagnetischen Störungen auftreten. Dieses Gerät erzeugt, verwendet und strahlt elektromagnetische Strahlung ab, die bei Installation und Gebrauch entgegen diesen Bestimmungen zu erheblichen elektromagnetischen Störungen drahtloser Kommunikation führen kann. Eine Garantie für das Nichtauftreten elektromagnetischer Störungen unter bestimmten Installationsbedingungen kann nicht gegeben werden. Wenn der Betrieb des Geräts erhebliche elektromagnetische Störungen des Rundfunk- oder Fernsehempfangs zur Folge hat, was durch Ausund Wiedereinschalten des Geräts verifiziert werden kann, ist der Benutzer gehalten, die Störungen durch eine oder mehrere der nachstehend angegebenen Maßnahmen zu reduzieren: 

Verändern Sie die Position der Empfangsantenne.

Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. 29

Verbinden Sie das Netzkabel des Geräts mit einer Schutzkontaktsteckdose, die mit einem Stromkreis des Wechselstromnetzes verbunden ist, der galvanisch von demjenigen Stromkreis getrennt ist, über den der Empfänger mit Netzwechselspannung versorgt wird.

Wenden Sie sich an Ihren Händler oder einen geschulten Radio- und Fernsehtechniker, der Ihnen bei der Reduzierung der Störungen helfen kann.

Anmerkung: Wenn das Gerät oder der Computer während eines Dateitransfers oder im PC-Modus nicht mehr reagiert, liegt dies unter Umständen an einer elektrostatischen Auf- und Entladung. Bitte gehen Sie in diesem Fall wie nachstehend beschrieben vor: Trennen Sie das USB-Kabel vom Gerät ab. Beenden Sie das Anwendungsprogramm des Computers oder führen Sie bei Bedarf einen Neustart Ihres Computers durch. Schließen Sie das USB-Kabel wieder am Gerät an. ACHTUNG: Durch nicht vom Hersteller des Geräts genehmigte technische Änderungen erlischt die Betriebserlaubnis dieses Geräts. FCC, Part 15 - Das Gerät darf nur betrieben werden, wenn die beiden nachstehend angegebenen Bedingungen erfüllt werden: 1. Wenn das Gerät keine elektromagnetischen Störungen verursacht. 2. Wenn das Gerät bei von anderen Geräten oder Anlagen verursachten elektromagnetischen Störungen ohne Beeinträchtigung seiner Funktionsfähigkeit betrieben werden kann.

Technischer Kundendienst 

Wenn unser technischer Kundendienst (Telefon oder E-Mail) festgestellt hat, dass das von Ihnen gekaufte ARCHOS-Produkt zur Instandsetzung eingeschickt werden muss, kontaktieren Sie bitte den Händler, bei dem Sie es gekauft haben. Dieser wird je nach Fehlertype dafür sorgen, dass das Gerät instandgesetzt oder ersetzt wird. Beim Erwerb von Produkten auf der Archos-Website sollte das online verfügbare "RMA-Formular" (Anforderung einer Rücksendenummer) ausgefüllt werden; Sie finden es unter Support > Rücksendungen.

Auf unserer Website www.archos.com finden Sie eine Liste häufig gestellter Fragen (Rubrik Support: FAQ). Vielleicht finden Sie hier Antworten auf viele Ihrer Fragen.

Wenn Sie technische Unterstützung benötigen, können Sie ARCHOS direkt in Ihrer Muttersprache kontaktieren. Hierfür stehen Ihnen folgende Rufnummern zur Verfügung. Wenn Ihr Land nicht in der nachstehenden Liste aufgeführt ist, wenden Sie sich bitte per E-Mail an uns.

Telefonische Kundenunterstützung

E-Mail-Adressen des ARCHOS-Kundendienstes

tech-support.us@archos.com in englischer Sprache (USA und Kanada)

tech-support.eu@archos.com in englischer und französischer Sprache (Europa und sonstige Länder) tech-support.de@archos.com in deutscher Sprache (Deutschland) 31
