MANUALE UTENTE ARCDISK ARCHOS

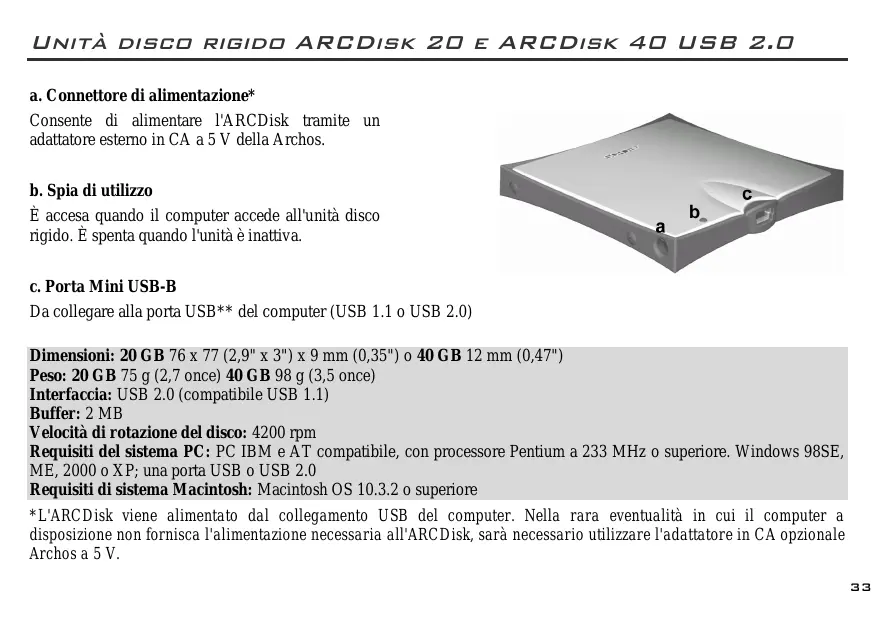

a. Connettore di alimentazione\*

Consente di alimentare l'ARCDisk tramite un adattatore esterno in CA a 5 V della Archos.

b. Spia di utilizzo

È accesa quando il computer accede all'unità disco rigido. È spenta quando l'unità è inattiva.

c. Porta Mini USB-B

Da collegare alla porta USB** del computer (USB 1.1 o USB 2.0)

Interfaccia: USB 2.0 (compatibile USB 1.1)

Buffer: 2 MB

Velocità di rotazione del disco: 4200 rpm

Requisiti del sistema PC: PC IBM e AT compatibile, con processore Pentium a 233 MHz o superiore. Windows 98SE, ME, 2000 o XP; una porta USB o USB 2.0

Requisiti di sistema Macintosh: Macintosh OS 10.3.2 o superiore

*L'ARCDisk viene alimentato dal collegamento USB del computer. Nella rara eventualità in cui il computer a disposizione non fornisca l'alimentazione necessaria all'ARCDisk, sarà necessario utilizzare l'adattatore in CA opzionale Archos a 5 V.

1 – Collegare l'ARCDisk a una porta USB** del computer utilizzando il cavo incluso.
2 – Il computer lo riconoscerà come una periferica di memorizzazione di massa e, se necessario, caricherà automaticamente i driver per la periferica di memorizzazione di massa.
3 – L'ARCDisk verrà visualizzato nell'Esplora risorse come un'unità disco rigido ARCDisk E:
4 – Trascinare i file nell'ARCDisk e da esso come con qualunque altra unità disco rigido.

INSTALLAZIONE CON WINDOWS 98SE

1 – Scaricare i driver ARCDisk Win98SE dal sito Web di Archos www.archos.com.
2 – Collegare l'ARCDisk a una porta USB** del computer utilizzando il cavo incluso.
3 – Windows 98SE rileverà questa nuova periferica e avvierà automaticamente la procedura guidata dell'installazione. Seguire le indicazioni riportate sullo schermo. Rilevare i driver da dove sono stati salvati nel punto 1.
4 – L'ARCDisk verrà visualizzato nell'Esplora risorse come un'unità disco rigido ARCDisk E:
5 – Trascinare i file nel e dall'ARCDisk come con qualunque altra unità disco rigido.

INSTALLAZIONE CON IL SISTEMA OPERATIVO MAC

1 – Collegare l'ARCDisk a una porta USB** del computer con il cavo incluso.
2 – Il computer lo riconoscerà come una periferica di memorizzazione di massa e lo installerà. Verrà visualizzata una nuova unità di disco rigido sul desktop chiamata ARCDisk.
3 – Attenzione: se il Mac in uso ha le porte USB 1.1, la velocità di trasferimento dei dati sarà inferiore a quella della USB 2.0.
4 – Trascinare i file nell'ARCDisk e da esso come con qualunque altra unità disco rigido.

ATTENZIONE: uno scollegamento errato potrebbe causare la perdita di dati!

1 – Accertarsi che tutti i trasferimenti di dati da e versol'ARCDisk siano terminati. Se un file dell'ARCDisk è aperto in un'applicazione, è necessario chiudere il file. Windows non consentirà di scollegare la periferica se un file è aperto.
2 – Fare clic sull'icona di rimozione sulla barra delle applicazioni (freccia verde), selezionare "rimozione sicura" e seguire le istruzioni. Prima di scollegare il cavo USB, attendere la visualizzazione di un messaggio che avverta che è possibile scollegare la periferica (talvolta, anche quando i file sono chiusi in un'applicazione, è necessario uscire da quest'ultima).
3 – Windows visualizzerà un messaggio che indica che è sicuro scollegare l'unità del disco rigido. A questo punto è possibile scollegare il cavo USB dal computer e/o dall'ARCDisk.

** Non utilizzare le porte USB ripetute tra le periferiche (ad esempio tastiere) o con un hub USB senza alimentazione.

a. Connettore di alimentazione\*

Consente di alimentare il MiniHD tramite un adattatore in CA esterno a 5 V della Archos.

b. Spia di utilizzo

È accesa quando il computer accede all'unità disco rigido. È spenta quando l'unità è inattiva.

c. Porta Mini USB-B

Da collegare alla porta USB** del computer (USB 1.1 o USB 2.0)

d. Ponticello di alimentazione

Inserire il ponticello solo se si prevede di utilizzare il MiniHD senza l'adattatore di alimentazione CA.

b c a d

Se alimentato da adattatore CA

Rimuovere il ponticello

Se non viene utilizzato un adattatore CA

Inserire il ponticello

* Se il computer non può fornire l'alimentazione necessaria sul MiniHD tramite porta USB, si dovrebbe utilizzare l'adattatore di alimentazione CA incluso (in tal caso si dovrà rimuovere il ponticello di alimentazione).

Dimensioni: 74 x 112 x 15 mm (2,9" x 4,4" x 0,6")

Peso: 152 g (5,4 once)

Interfaccia: USB 2.0 (compatibile USB 1,1)

Buffer: 2 MB

Velocità di rotazione del disco: 4200 rpm

Requisiti del sistema PC: PC IBM e AT compatibile, con processore Pentium a 233 MHz o superiore. Windows 98SE,

ME, 2000 o XP; una porta USB o USB 2.0

Requisiti di sistema Macintosh: Macintosh OS 10.3.2 o superiore

INSTALLAZIONE

Con l'eccezione dell'uso o meno del ponticello di alimentazione, l'installazione del MiniHD è la stessa di quella dell'ARCDisk. Utilizzare le istruzioni di installazione del ARCDisk di cui sopra.

Garanzia e responsabilità limitata

Il prodotto è in vendita con una garanzia limitata; sono disponibili specifici rimedi per l'acquirente originale se il prodotto non è conforme a tale garanzia. La responsabilità del produttore può essere ulteriormente limitata dal contratto di vendita. In generale, il produttore non è responsabile di danni al prodotto causati da disastri naturali, incendi, scariche statiche, uso improprio o illecito, negligenza, installazione o manutenzione non corretta, riparazione non autorizzata, modifiche o incidenti. In nessun caso il produttore è responsabile della perdita dei dati memorizzati sui supporti disco.

IL PRODUTTORE NON È RESPONSABILE DI DANNI SPECIALI, ACCIDENTALI O INDIRETTI, ANCHE SE PREVENTIVAMENTE INFORMATO DELLA POSSIBILITÀ DI TALI DANNI.

Il concessore di licenza Archos non concede alcuna garanzia, esplicita o implicita, comprese, senza limitazioni, quelle di commerciabilità e idoneità ad un uso particolare riguardanti i materiali concessi in licenza. Il concessore di licenza Archos non garantisce né concede dichiarazioni riguardanti l'uso o i risultati dell'uso dei materiali concessi in licenza in

termini di esattezza, precisione, affidabilità o altro. Tutti i rischi relativi ai risultati e alle prestazioni dei materiali concessi in licenza vengono assunti dall'acquirente. L'esclusione delle garanzie implicite non è consentita da alcune giurisdizioni. L'esclusione sopra riportata potrebbe non essere applicabile.

In nessun caso il concessore di licenza Archos, con i relativi direttori, funzionari, dipendenti e agenti (collettivamente definiti concessore di licenza Archos) saranno responsabili di danni conseguenti, fortuiti o indiretti (inclusi i danni per perdita di utili, interruzione di attività, perdita di informazioni commerciali e simili) conseguentemente all'uso o all'impossibilità di utilizzare i materiali concessi in licenza, anche nel caso in cui il concessore di licenza Archos sia stato avvisato della possibilità di danni analoghi. Alcune giurisdizioni non riconoscono l'esclusione o la limitazione della responsabilità per danni conseguenti o fortuiti, pertanto la limitazione sopra riportata potrebbe non essere applicabile.

Per informazioni complete sui diritti forniti dalla garanzia, sui rimedi e sulla limitazione della responsabilità, fare riferimento al contratto di vendita.

Inoltre, la garanzia non è applicabile a:

Danni o problemi derivanti da uso improprio, illecito, incidenti, alterazioni, corrente o voltaggio elettrico errato.

Prodotti con etichetta con numero di serie o sigillo di garanzia danneggiato o manomesso.

Tutti i prodotti privi di garanzia o etichetta con numero seriale.

Batterie o altri articoli di consumo forniti con l'apparecchiatura.

Avvertenze e istruzioni per la sicurezza

ATTENZIONE

Per evitare il rischio di scosse elettriche, l'unità deve essere aperta solo da personale di assistenza qualificato.

Spegnere e scollegare il cavo di alimentazione prima di aprire l'unità.

AVVERTENZA

Evitare il contatto con l'acqua o l'umidità al fine di evitare rischi di incendio e di scosse elettriche.

Note sul copyright

Copyright ARCHOS © 2004 Tutti i diritti riservati.

Questo documento non può, né interamente né in parte, essere copiato, fotocopiato, riprodotto, tradotto o ridotto a un formato leggibile da macchina o mezzo elettronico senza il consenso scritto da parte di ARCHOS. Tutti i nomi di marchi e prodotti sono marchi registrati appartenenti ai rispettivi proprietari. Le specifiche sono soggette a modifiche senza preavviso. Sono accettati errori e omissioni. Le immagini e le illustrazioni non sempre corrispondono al contenuto. Copyright® ARCHOS. Tutti i diritti riservati.

Disconoscimento della garanzia: nei limiti consentiti dalla legge applicabile, con il presente documento sono escluse le affermazioni e le garanzie di non infrazione dei diritti d'autore o di altri diritti di proprietà intellettuale risultanti dall'uso del prodotto in condizioni diverse da quelle sopra specificate.

Dichiarazione di conformità FCC

Conformità FCC

Questa apparecchiatura è stata sottoposta a test e riscontrata conforme ai limiti relativi ai dispositivi digitali di classe B, in conformità alla Parte 15 delle Norme FCC. Tali limiti intendono fornire un'adeguata protezione da interferenze dannose nell'ambito di un'installazione di tipo residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radio frequenza e, se non installata e utilizzata secondo le istruzioni, potrebbe provocare interferenze dannose alle comunicazioni radio. Tuttavia, non esiste alcuna garanzia che tali interferenze non si verifichino in una determinata installazione. Se questa apparecchiatura provoca interferenze alla ricezione radio o televisiva, fatto che può essere stabilito accendendo e spegnendo l'apparecchiatura, si raccomanda di correggere l'interferenza in uno dei seguenti modi:

■ Riorientare o riposizionare l'antenna di ricezione.
■ Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura a una presa che si trova su un circuito diverso da quello a cui è connesso il ricevitore.
- Consultare il rivenditore o un tecnico pratico di apparecchiature radio o televisive per l'assistenza.

Nota: durante un trasferimento di file o in modalità PC, l'improvviso blocco o mancata risposta da parte del computer o del terminale può essere causato da un fenomeno elettrostatico. In questo caso seguire le procedure indicate di seguito per ripristinare il funzionamento:

Staccare il cavo USB dal terminale

Chiudere l'applicazione software (oppure riavviare il computer se necessario)

Ricollegare il cavo USB al terminale.

AVVERTENZA: le modifiche non autorizzate dal produttore possono annullare l'autorizzazione dell'utente a utilizzare questo dispositivo.

FCC Parte 15 - Il funzionamento è soggetto alle seguenti due condizioni:

1. Il dispositivo non può causare interferenze dannose;
2. Il dispositivo deve accettare qualsiasi interferenza ricevuta, compresa quella che può causare un funzionamento indesiderato.

Se l'assistenza tecnica (telefonica o a mezzo posta elettronica) ritiene necessaria la restituzione del prodotto, rivolgersi al proprio rivenditore per ottenere la riparazione o la sostituzione del prodotto (a seconda del tipo di problema riscontrato). I clienti che hanno effettuato l'acquisto direttamente dal sito Web della Archos devono compilare il modulo sul sito Web in Support: Product Returns (Supporto: Ritorno prodotti).
- Esiste una sezione FAQ – Frequently Asked Questions (Domande frequenti) nel sito Web ARCHOS www.archos.com, Support : FAQ che possono aiutare a dare una risposta a molte delle vostre domande.
- Per ottenere assistenza tecnica, è possibile contattare ARCHOS nella propria lingua attraverso i seguenti numeri telefonici. Per altri paesi, utilizzare l'assistenza tecnica tramite posta elettronica.

Assistenza telefonica		Assistenza mediante posta elettronica
949-609-1400	(USA, Canada)	[e-mail]
01.70.20.00.30	(Francia)	Inglese (clienti negli Stati Uniti e in Canada)
0207-949-0115	(Regno Unito)	[e-mail]
069-6698-4714	(Germania)	Inglese e francese (Europa e resto del mondo)
09-1745-6224	(Spagna)
02-4827-1143	(Italia)	[e-mail]
02-050-405-10	(Paesi Bassi)	Tedesco (Germania)
