Produkttyp	Glaskeramik-Kochfeld
Marke	INDESIT
Modell	VRM640
Kategorie	Kochfeld
Oberflächentyp	Glaskeramik
Anzahl der Kochstellen	4
Art der Kochstellen	Strahlungsheizkörper (Hilight) mit erweiterbaren Kochstellen (Doppelzone)
Gesamtleistung	6200 W
Stromversorgung	220-240 V 1+N ~ 50/60 Hz (einphasig); kompatibel mit 400V 2+N, 400V 2+2N, 400V 3-N
Netzfrequenz	50/60 Hz
Bedienung	Drehknöpfe
Leistungsstufen	12 (von 1 bis 12)
Restwärmeanzeige	Ja, für jede Kochstelle oder zentral je nach Modell
Erweiterbare Kochstelle	Ja, Doppelzone (innen und außen) aktiviert durch vollständiges Drehen des Knopfs
Installation	Einbau, benötigt Schrank beständig bis 100°C
Befestigung	Befestigungshaken mit verstellbaren Schrauben je nach Arbeitsplattendicke (30 oder 40 mm)
Reinigung	Feuchter Schwamm, Spezialreiniger für Glaskeramik, Schaber für Rückstände; keine Scheuermittel verwenden
Pflege des Edelstahlrahmens	Gründlich abspülen und abwischen, um Kalkflecken zu vermeiden
Sicherheit	Allpolige Trennung erforderlich, Erdung, nicht barfuß berühren, nicht zum Heizen verwenden
Konformität	Richtlinien 2006/95/EWG, 2004/108/EWG, 93/68/EWG
Verwendung	Haushalt, nicht gewerblich

Häufig gestellte Fragen - VRM640 INDESIT

Wie installiere ich das Kochfeld VRM640 ?

Die Installation muss von einem Fachmann durchgeführt werden. Das Kochfeld wird in einen Schrank eingebaut, der bis 100°C beständig ist, mit einem passenden Ausschnitt (siehe Maße in der Anleitung). Halten Sie mindestens 40 mm zur Wand und 20 mm zwischen Ausschnitt und Unterschrank. Befestigen Sie die Haken, indem Sie die Schraube je nach Arbeitsplattendicke (30 oder 40 mm) einstellen.

Welche Art von elektrischem Anschluss ist erforderlich ?

Das Kochfeld wird für einen einphasigen Anschluss 220-240 V 1+N ~ 50/60 Hz geliefert. Wenn Ihre Installation dreiphasig ist (400 V), muss ein autorisierter Techniker die Verkabelung gemäß den Schaltplänen im Handbuch ändern. Verwenden Sie ein Kabel H05RR-F mit einem Querschnitt von 2,5 mm². Ein allpoliger Trennschalter mit mindestens 3 mm Kontaktöffnung ist erforderlich.

Wie verwende ich die erweiterbaren Kochstellen ?

Die erweiterbaren Kochstellen haben eine Doppelzone. Nur für die innere Zone: Drehen Sie den Knopf von 1 bis 12. Für beide Zonen: Drehen Sie den Knopf ganz, bis ein Klicken ertönt (⊙), stellen Sie dann die Leistung zwischen 12 und 1 ein (gegen den Uhrzeigersinn). Die Anzeige zeigt an, dass die Doppelzone aktiv ist.

Was bedeutet die Restwärmeanzeige ?

Die Anzeige (Buchstabe E bei einigen Modellen) leuchtet auf, wenn eine Kochstelle über 60°C heiß ist. Sie bleibt nach dem Ausschalten an, solange die Oberfläche heiß ist (ca. 30 Minuten). Berühren Sie die Zone niemals, solange die Anzeige leuchtet. Einige Modelle haben eine Anzeige pro Kochstelle.

Wie reinige ich die Glaskeramik-Kochfläche ?

Für die regelmäßige Pflege mit einem feuchten Schwamm wischen und mit Küchenpapier trocknen. Bei eingebrannten Verschmutzungen einen Spezialreiniger für Glaskeramik und einen Schaber verwenden (sofort behandeln). Nie Scheuermittel, Scheuerpulver oder Metallschwämme verwenden. Entfernen Sie geschmolzenes Plastik oder Zucker sofort mit dem Schaber.

Was tun bei Bruch der Glaskeramik-Oberfläche ?

Wenn die Glasplatte durch einen Stoß oder einen spitzen Gegenstand springt oder bricht, ziehen Sie sofort den Netzstecker und wenden Sie sich an einen autorisierten Kundendienst. Versuchen Sie keine Reparatur selbst. Die Verwendung eines beschädigten Kochfelds ist gefährlich.

Kann ich Töpfe aus Kupfer oder mit rauem Boden verwenden ?

Nein. Verwenden Sie Töpfe mit flachem und dickem Boden, deren Durchmesser die Heizzone vollständig abdeckt. Verformte Böden (z.B. nach Gebrauch auf Gas) verringern die Effizienz und können die Glasplatte zerkratzen. Vermeiden Sie ungeeignete Kupfer- oder Steinguttöpfe.

Wie baue ich das Kochfeld bei Bedarf aus ?

Zum Ausbauen: Entfernen Sie die Schrauben der Zentrierfedern an den Seiten, lösen Sie die Schrauben der Befestigungshaken in den Ecken und heben Sie das Kochfeld aus dem Schrank. Achtung: Versuchen Sie nicht, auf die internen Mechanismen zuzugreifen. Wenden Sie sich für Reparaturen an einen autorisierten Techniker.

Kann das Kochfeld über einem Backofen installiert werden ?

Ja, unter der Voraussetzung, dass der Backofen einen Zwangskühlventilator hat. Vermeiden Sie die Installation über einem Geschirrspüler; falls erforderlich, sorgen Sie für eine dichte Trennung zwischen den beiden Geräten.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten ?

Berühren Sie das Kochfeld niemals barfuß oder mit nassen Händen. Verwenden Sie es nicht zum Beheizen eines Raumes. Beaufsichtigen Sie Kinder und Personen mit eingeschränkten Fähigkeiten. Ziehen Sie nicht am Kabel, um es auszustecken. Warten Sie nach dem Gebrauch, bis die Restwärmeanzeige erlischt, bevor Sie reinigen.

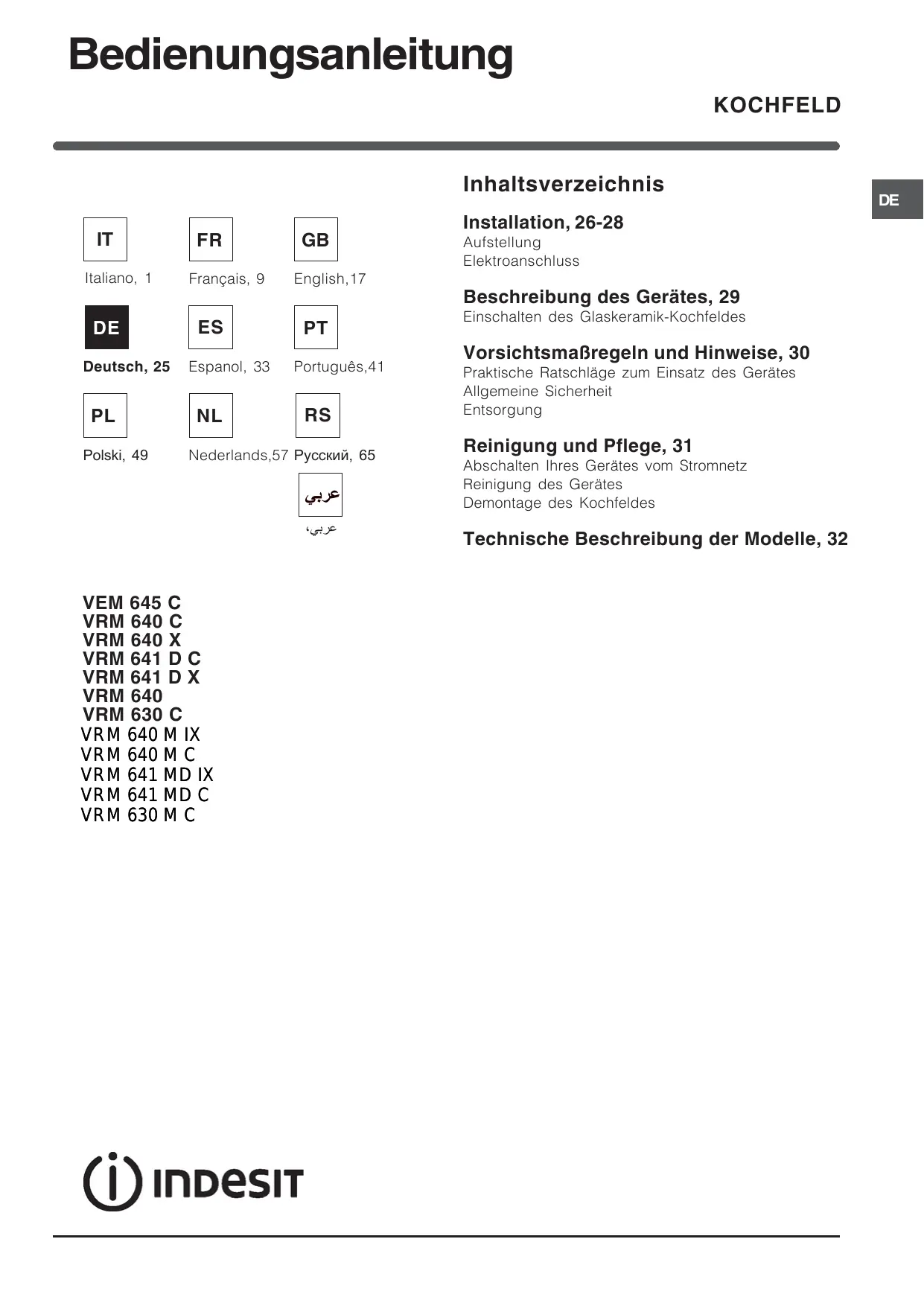

BEDIENUNGSANLEITUNG VRM640 INDESIT

Beschreibung des Gerätes, 29

Einschalten des Glaskeramik-Kochfeldes

Vorsichtsmaßregeln und Hinweise, 30

Praktische Ratschläge zum Einsatz des Gerätes

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 31

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 32

VEM 645 C

VRM 640 C

VRM 640 X

VRM641DC

VRM 641 D X

VRM 640

VRM 630 C

VRM 640 MIX

VRM 640 M C

VRM 641 MD IX

VRM 641 MD C

VRM 630 M C

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Positionierung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Eine unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten. - Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein. - Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren. - Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

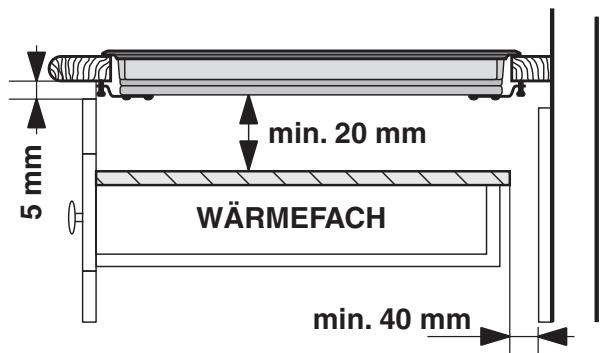

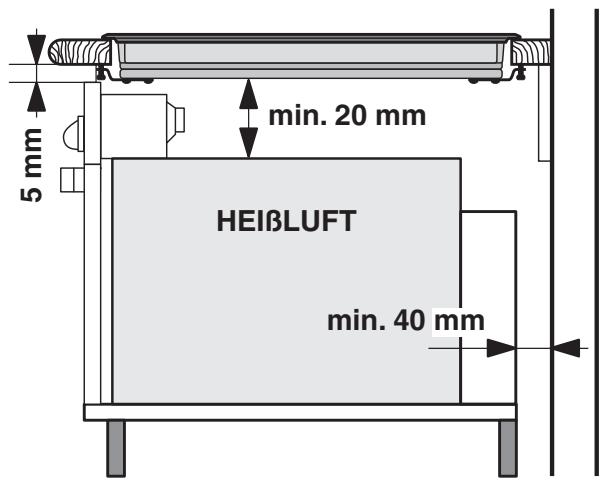

Belüftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

• Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

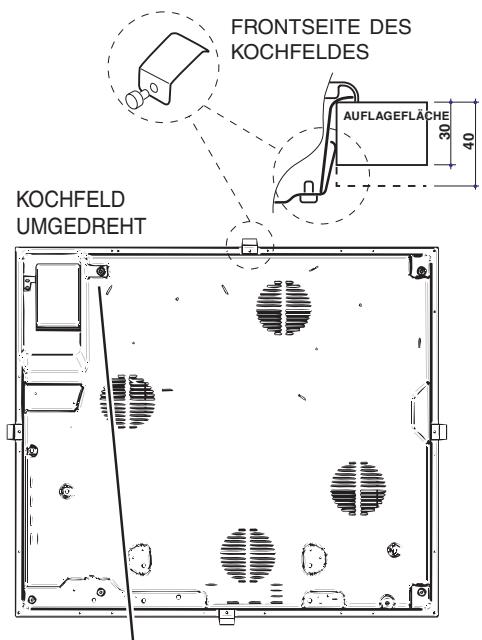

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

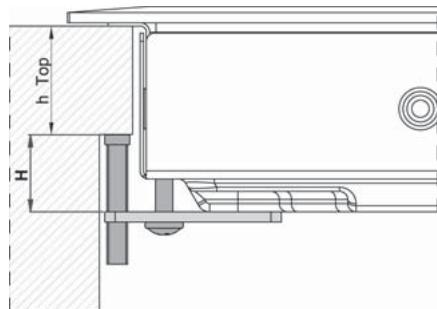

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, und zwar nach der Stärke der Auflagefläche:

• 30 mm - Schraube 17,5 mm;
• 40 mm - Schraube 7,5 mm.

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anliegt.

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein. ! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. ! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können.

Klemmengehäuse

Das Gerät ist mit einem Gehäuse (befindlich im

unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
220-240V 1+N ~ 50/60 Hz	N L	1 : gelb/grün; N: die 2 blauen Dühte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel	Anschluss der Dühte
400V - 2+N ~ 50/60 Hz	N L1 L2	1: geltb/grün; N: die 2 blauen Drähte zusammen L1: schwarz L2: braun
220-240V 3 ~ 50/60 Hz
400V - 2+2N ~ 50/60 Hz	N1 N2 L1 L2	1: geltb/grün; N1: blau N2: blau L1: schwarz L2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V 3 - N ~ 50/60 Hz

dann verfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:

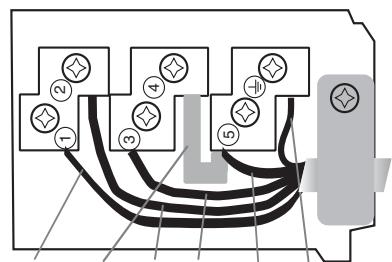

4. Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse
400V 3-N ~ 50/60 Hz	1 L1 2 L2 3 L3 4 5 N Dreiphasenanschluss 400	Dreiphasenanschluss 400

1. Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Phase Brücke Phase Phase Nullleiter Erdleiter

Dreiphasenanschluss 400

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden.

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden.

! Entfernen oder ersetzen Sie unter keinen Umständen das Netzkabel. Wird das Kabel entfernt oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/Ersetzen des Original-Netzkabels verursacht werden. Der Austausch darf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal von INDESIT durchgeführt werden.

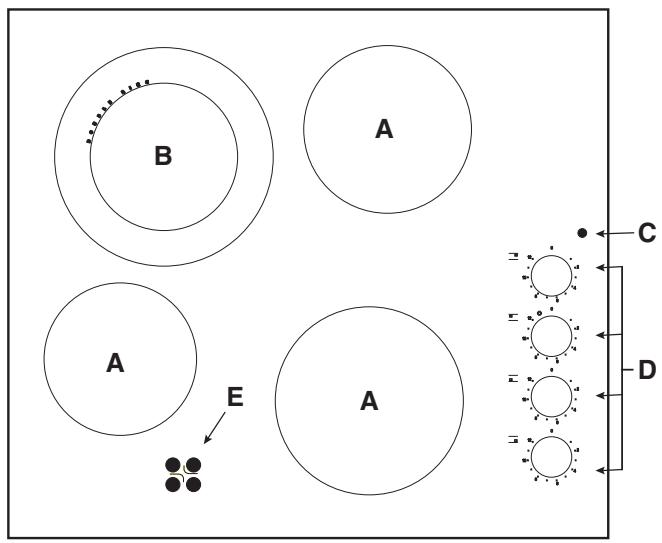

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten).

Jede Kochzone hat ihren eigenen Schalter (D), mit dem 12 entsprechende Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.

Erweiterbare Kochzonen

Die erweiterbaren Kochzonen, die Doppelkochzone und die Bräterzone (B), besitzen, im Unterschied zu den traditionellen Kochzonen, zwei Heizkreise. Es besteht die Möglichkeit, entweder nur die innere Kochzone oder beide einzuschalten.

Der Schaltknopf (D) ermöglicht die Wahl zweier Leistungsstufen, jede davon regulierbar von Minimum 1 bis Maximum 12.

• Durch Drehen des Schalters im Uhrzeigersinn von 1 auf 12 stellen Sie die niedrigere der beiden Leistungsstufen ein.
• Durch Drehen des Schalters bis zum Anschlag (①), hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die wiederum, durch Drehen des Schalters gegen den Uhrzeigersinn, von 12 - 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe zurückzukehren, drehen Sie den Schalter auf Einstellung 0.

Bei den Doppelkochzonen schalten Sie mittels einer ersten Teilumdrehung des Schaltknopfes die kleinere (innere) Kochzone ein. Um beide (die innere und die äußere) einzuschalten, drehen Sie den Schaltknopf bis zum Endanschlag (◎) durch, und wählen dann die gewünschte Leistungsstufe zwischen 12 und 1.

Empfohlene Leistungsstufen für die verschiedenen Gararten:

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen
5
6	Zum Sieden
7
8	Für Fleischbraten
9
10	Für Suppenfleisch
11
12	Zum Fritieren
	Einschalten beider Kochfelder

Betriebskontrollleuchte (C)

Diese leuchtet auf, sobald eine Kochzone in Betrieb gesetzt wird.

Restwärmeanzeige (E)

Diese zeigt an, dass eine oder mehrere Kochzonen auch nach dem Ausschalten noch heiß sind (über 60°C ). Einige Modelle sind mit 4 Restwärmeanzeigen ausgestattet, d.h. eine für jede Kochzone.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefordert und sollen aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
• 2004/108/EWG vom 15.12.04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

Allgemeine Sicherheit

Stellen Sie sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile. - Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. - Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen. - Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind. - Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett. - Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden. - Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen). Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle. - Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits heißen Kochfeldteilen gelangt. - Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).

• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder sensorischen Fähigkeiten oder mangelnder Erfahrung und Kenntnis geeignet, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder haben von dieser Anweisungen zum Gebrauch des Geräts erhalten.
• Kinder dürfen nicht mit dem Gerät spielen.
• Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, sofern vorhanden.
• Legen Sie keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialien zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die zuständige öffentliche Einrichtung oder an ihren Händler wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: Diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei entsprechend starker Verschmutzung soll ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel; 3. Nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

! Wir empfehlen dringlich, innere Mechanismen nicht eigenständig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.

Praktische Ratschläge zum Einsatz des Gerätes

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner kann die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Technische Beschreibung der Modelle

In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeden Kochzone ausgewiesen.

Kochfelder	VRM 641 D X VRM 641 D C VRM 641 MD IX VRM 641 MD C		VEM 645 C
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten links	HD 2200/1000	210/140	A 2200	210
Hinten rechts	H 1400	160	H 1400	160
Vorne links	H 1200	145	H 1200	145
Vorne rechts	H 1800	180	H 1800	180
Gesamtleistung	6600		6600

Kochfelder	VRM 640 X VRM 640 C VRM 640 VRM 640 M IX VRM 640 M C		VRM 630 C VRM 630 M C
Kochzonen	Leistung (W)	Durchmesser (mm)	Leistung (W)	Durchmesser (mm)
Hinten links	H 1800	180	H 2300	210
Hinten rechts	H 1400	160	H 1400	160
Vorne links	H 1200	145
Vorne rechts	H 1800	180	H 1800	180
Gesamtleistung	6200		5500

Legende:

H = hilight einfach

HD = hilight doppel

A = Halogen einfach

Portugués,41

Polski, 49

Nederlands,57 Pycckn,65

Pycckn,65

Sumario

Instalación, 34-36

Colocacion

Conexión electrica

! De kabel mag niet gebogen of samengedrukt worden.

Hdikatop octaTochoro Tenla (E)

O3haaet, yTO Tempepatya OJHOI INH HeCKoJIbKIX BapOuHbIX 30H npeBbIshaet 60°C daxe nocle BbIKNoUeHnA BapOuHOI 30HbI. HeKOTOpbIE MoJeIN BapOuHbIX NaHeJIe OcHaUeHbI 4 INDInKaTOpAMN OCTaToCHoro TEnla, IIO OJHOMy Ha KaXdYIO BapOuHyO 30Hy.

！N3dJIne CnpoekTnpoBaHO N3rTOBJeHO B COOTBetCTBm C MEXdyHapOndbIMn HOpMaTINBaMn IIO 6e3OnaCHOCTN.

Heo6xOIMMO BHNMaTeIbHO IpoUHTaTb HaCTOJIuMe npEynPpeKdEHHc, COCTaBJIeHHbIe B cIeJX BaIeN be30NaCHOCTn.

Данhoe obopyдоване OTbeuaet Tpe6obAHnЯm HIXkeyka3aHHbIX ДиpeKTINB EbponeNcKOrO

Konformitätserklärung:

• 2006/95/EG vom 12.12.06 (Niederspannung) mit späteren Änderungen
• 2004/108/EG vom 15.12.04 (Elektromagnetische Verträglichkeit) mit späteren Änderungen - 93/68/EWG vom 22.07.93 mit späteren Änderungen.

Sicherheitshinweise

Stellen Sie sicher, dass das Lüftungsgitter immer offen ist. Die eingebaute Warmhalteplatte erfordert eine effektive Belüftung zur Kühlung der elektronischen Komponenten. Dieses Gerät ist für den nicht professionellen Gebrauch in Haushalten bestimmt. Es ist verboten, das Gerät im Freien, auch unter einem Vordach, aufzustellen, da die Einwirkung von Regen oder Gewitter äußerst gefährlich ist. Fassen Sie das Gerät nicht mit nassen Händen, barfuß oder mit feuchten Füßen an. Das Gerät ist für die Zubereitung von Speisen bestimmt und darf nur von Erwachsenen gemäß den Anweisungen in dieser Bedienungsanleitung verwendet werden. Jede andere Verwendung (z. B. Raumheizung) gilt als nicht bestimmungsgemäß und daher gefährlich. Der Hersteller übernimmt keine Haftung für mögliche Schäden, die durch unsachgemäße, falsche oder unvernünftige Verwendung des Geräts verursacht werden. Verwenden Sie die Warmhalteplatte nicht als Tisch oder zum Schneiden von Lebensmitteln. Die Glaskeramik-Warmhalteplatte ist stoßfest, kann jedoch bei einem Aufprall mit einem spitzen Gegenstand oder Werkzeug springen oder sogar zerbrechen. In diesem Fall trennen Sie das Gerät unbedingt vom Stromnetz und wenden Sie sich an das Kundendienstzentrum. Vermeiden Sie den Kontakt der Netzkabel anderer Haushaltsgeräte mit den heißen Teilen der Warmhalteplatte. Denken Sie daran, dass die Temperatur der Warmhaltezonen noch sehr hoch bleibt, bis zu dreißig Minuten nach dem Ausschalten. Die Restwärme wird auch durch die Anzeige angezeigt (siehe Ein- und Ausschalten und Bedienung).

Halten Sie einen Sicherheitsabstand von der Backplatte ein, um Gegenstände zu vermeiden, die schmelzen können, z. B. Kunststoff, Aluminium oder Zuckerwaren. Achten Sie besonders auf Verpackungsmaterialien, Polyethylen oder Aluminiumfolie: Wenn diese Materialien auf der noch heißen oder warmen Oberfläche bleiben, können sie die Backplatte ernsthaft beschädigen. Stellen Sie sicher, dass die Griffe der Bratpfanne auf der Backplatte immer so gedreht sind, dass Sie sie nicht versehentlich berühren können. Ziehen Sie nicht am Netzkabel, um das Gerät von der Steckdose zu trennen, sondern fassen Sie den Stecker an. - Vor Beginn der Reinigung oder Wartung des Geräts ziehen Sie immer den Netzstecker aus der Steckdose. - Die Bedienung (einschließlich des Einschaltens) durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, unerfahrenen Personen oder Personen, die die Bedienungsregeln dieses Geräts nicht kennen, ist ohne Aufsicht durch eine für ihre Sicherheit verantwortliche Person oder ohne Einweisung in die Benutzungsregeln des Geräts verboten. Lassen Sie Kinder nicht mit dem Haushaltsgerät spielen. - Wenn die Backplatte heiße Zonen hat, schauen Sie nicht lange darauf. - Legen Sie keine Metallgegenstände (Messer, Gabeln, Deckel usw.) auf die Backplatte, da sie sehr heiß werden können. - Das Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung ausgelegt.

Entsorgung

• Entsorgung von Verpackungsmaterialien: Befolgen Sie die örtlichen Normen zum Zweck der Wiederverwendung von Verpackungsmaterialien. Gemäß der europäischen Richtlinie 2002/96/EG über die Entsorgung von Elektro- und Elektronikgeräten dürfen Elektrogeräte nicht mit dem normalen Hausmüll entsorgt werden. Ausrangierte Geräte müssen getrennt gesammelt werden, um ihre Entsorgung und das Recycling ihrer Bestandteile und Materialien zu optimieren sowie die Sicherheit der Umwelt und der Gesundheit zu gewährleisten. Das Symbol der durchgestrichenen Mülltonne auf allen Geräten dient als Erinnerung an die getrennte Entsorgung. Für weitere Informationen über die ordnungsgemäße Entsorgung von Haushaltsgeräten können sich Benutzer an eine spezielle staatliche Organisation oder an den Händler wenden.

Trennung von der Stromversorgung

Vor jeder Wartungs- oder Reinigungsoperation trennen Sie das Gerät vom Stromnetz.

Reinigung des Geräts

！Verwenden Sie keine scheuernden oder korrosiven Reinigungsmittel wie Scheuermittel, Stahlwolle, Scheuerpulver oder Scheuerschwämme: Sie können die Oberfläche des Geräts irreversibel beschädigen.

！Verwenden Sie keine Dampfreiniger oder Hochdruckreiniger zur Reinigung des Geräts.

Zur regelmäßigen Pflege genügt es, die Kochfeldfläche mit einem feuchten Schwamm abzuwischen und anschließend mit einem trockenen Baumwolltuch trocken zu reiben. - Wenn die Kochfeldfläche stark verschmutzt ist, verwenden Sie ein spezielles Reinigungsmittel für Glaskeramikflächen, spülen Sie es mit Wasser ab und reiben Sie es trocken. Zur Entfernung besonders starker Verschmutzungen verwenden Sie einen speziellen Schaber. Entfernen Sie Verschmutzungen unverzüglich, ohne auf das Abkühlen des Geräts zu warten, und vermeiden Sie das Antrocknen von Speiseresten. Verwenden Sie zur Reinigung der Kochfeldfläche einen Schwamm oder ein Tuch aus Draht aus rostfreiem Stahl, das speziell für Glaskeramikflächen geeignet ist, und befeuchten Sie es mit einer Reinigungslösung. - Wenn auf der Kochfeldfläche versehentlich Kunststoffe, Aluminiumfolie oder zuckerhaltige Materialien geschmolzen sind, entfernen Sie diese sofort mit einem Schaber von der noch heißen Oberfläche. - Nach Abschluss der Reinigung kann die Kochfeldfläche mit einem speziellen Schutzmittel für die Pflege von Glaskeramikflächen behandelt werden: Dieses Mittel bildet auf der Oberfläche der Kochfeldfläche einen unsichtbaren Schutzfilm, der die Oberfläche bei austretenden Speisen und während des Kochvorgangs schützt. Es wird empfohlen, die Reinigung durchzuführen, wenn die Kochfeldfläche warm, aber nicht heiß ist. Spülen Sie die Kochfeldfläche immer mit klarem Wasser ab und wischen Sie sie trocken: Mögliche Rückstände von Reinigungsmitteln können beim anschließenden Kochen antrocknen.

Struktur aus rostfreiem Stahl (nur bei Modellen mit Rahmen)

Auf der Oberfläche aus rostfreiem Stahl können sich Flecken durch Wasser mit hohem Kalkgehalt bilden, wenn es längere Zeit auf der Oberfläche einwirkt, oder bei Verwendung von Reinigungsmitteln, die Chlor enthalten.

Es wird empfohlen, die Kochfeldfläche nach der Reinigung sorgfältig abzuspülen und abzutrocknen. Falls versehentlich Wasser verschüttet wurde, entfernen Sie es sofort.

Einige Kochfeldflächen sind mit einem Aluminiumrahmen ausgestattet, der wie rostfreier Stahl aussieht. Verwenden Sie zur Reinigung des Rahmens keine Mittel, die für Aluminium ungeeignet sind.

Reihenfolge der Demontage der Kochfeldfläche
