Produkttyp	Elektrischer Heizlüfter
Marke	Heller
Modell	KPF 2001 B
Leistungsstufen	2000W (max)
Heizstufen	2 (niedrig / hoch)
Nur-Lüfter-Modus	Ja
Thermostatsteuerung	Einstellbarer Thermostat
Abmessungen (H x B x T)	250 x 200 x 150 mm
Gewicht	1.5 kg
Stromversorgung	230 V ~ 50 Hz
Kabellänge	1.5 m
Überhitzschutz	Ja, automatische Abschaltung
Kippschutzschalter	Ja
Geräuschpegel	~45 dB
Heizbereich	Bis zu 20 m²
Wartung	Reinigen Sie Lufteinlass/-auslass mit einem weichen Tuch; kein Wasser verwenden
Mitgeliefertes Zubehör	Bedienungsanleitung
Farbe	Weiß / Schwarz
Zertifizierungen	CE, RoHS

Häufig gestellte Fragen - KPF 2001 B Heller

Wie stelle ich die Temperatur am Heller KPF 2001 B ein?

Drehen Sie den Thermostatknopf im Uhrzeigersinn, um die Temperatur zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Das Heizgerät schaltet sich ein/aus, um die eingestellte Temperatur zu halten.

Kann ich den Nur-Lüfter-Modus verwenden?

Ja, stellen Sie den Modusschalter auf die Position 'Nur Lüfter' (normalerweise durch ein Lüftersymbol gekennzeichnet), um die Luft ohne Heizung zu zirkulieren.

Was soll ich tun, wenn das Heizgerät nicht mehr funktioniert?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose funktioniert. Wenn der Überhitzschutz aktiviert wurde, ziehen Sie den Stecker und lassen Sie das Gerät 10 Minuten abkühlen, bevor Sie es neu starten. Stellen Sie sicher, dass Lufteinlass/-auslass nicht blockiert sind.

Wie reinige ich den Heller KPF 2001 B?

Vor der Reinigung immer den Stecker ziehen. Verwenden Sie ein weiches, trockenes Tuch, um das Äußere abzuwischen. Saugen Sie die Lufteinlass- und -auslassgitter vorsichtig ab, um Staub zu entfernen. Verwenden Sie niemals Wasser oder Reinigungsmittel.

Was ist der maximale Stromverbrauch?

Der maximale Stromverbrauch beträgt 2000 W bei der höchsten Einstellung. Dies entspricht etwa 8,7 A bei 230 V.

Ist das Heizgerät sicher, um es unbeaufsichtigt zu lassen?

Es verfügt über einen Überhitzschutz und einen Kippschutzschalter, aber aus Sicherheitsgründen lassen Sie das Heizgerät während des Betriebs niemals unbeaufsichtigt, insbesondere in der Nähe von Kindern oder Haustieren.

Hat das Heizgerät eine Fernbedienung?

Nein, der Heller KPF 2001 B wird manuell über Drehregler am Gerät gesteuert. Es ist keine Fernbedienung im Lieferumfang enthalten.

Wie lang ist das Netzkabel?

Die Kabellänge beträgt ca. 1,5 Meter (5 Fuß). Verwenden Sie bei Bedarf ein Verlängerungskabel, aber stellen Sie sicher, dass es für mindestens 2000 W ausgelegt ist.

Kann ich das Heizgerät im Badezimmer verwenden?

Dieses Heizgerät ist nicht für Badezimmer oder Bereiche mit hoher Feuchtigkeit ausgelegt. Es sollte nur in trockenen Innenräumen verwendet werden, um Stromschläge zu vermeiden.

Wie lange ist die Garantiezeit für den Heller KPF 2001 B?

Normalerweise bietet Heller eine 2-jährige Garantie für den Heimgebrauch. Überprüfen Sie Ihren Kaufbeleg und die Bedienungsanleitung auf die spezifischen Garantiebedingungen.

BEDIENUNGSANLEITUNG KPF 2001 B Heller

Bedienungsanleitung / Operating instruction

WIRNUNGK UM EINE ÜTERHITZUNG DES HEIZGERATES ZU VERMEIDEN, DÜRF DÜS HEIZGERÄT NIDHT İTGEDEDKT WERDENİ

mm Ⅱeizgerät ist das Symbol angebracht, welches signalisiert, dass das Ⅱeizgerät nicht abgedeckt werden darf.

GB

WIRNING IN ORDER TO IVOID OVERHEITING, DO NOT DOVER THE HEITERI

Sehr geehrter Kunde,

wir bedanken uns, dass Sie unser Produkt erworben haben.

Bitte lesen Sie folgende Hinweise vor Inbetriebnahme aufmerksam durch, sie geben wichtige Informationen für Ihre Sicherheit und den Gebrauch des Gerätes.

Wichtige Sicherheitsanweisungen

Das Gerät darf nur, wie in der Bedienungsanleitung beschrieben, verwendet werden! Jeder andere Gebrauch ist unzulässig! Bei Schäden durch falsche Bedienung oder Nichtbeachten der Sicherheitsvorschriften erlischt jegliche Haftung und Garantie!

• Achten Sie darauf, dass das Gerät, Netzkabel oder der Stecker keine Beschädigung aufweist. Benutzen Sie den Heizlüfter niemals mit einem beschädigten Netzkabel oder Netzstecker. Schützen Sie das Netzkabel unbedingt vor scharfen Kanten sowie vor jeder Hitzeeinwirkung und legen Sie es niemals über oder um das Heizgerät.
• Für Frostschäden, die durch eine für die Raumgröße zu geringe Heizleistung, schlechte Wärmeisolierung des Raumes, falsche Bedienung oder höhere Gewalt (z. B. Stromausfall) verursacht werden, kann keine Haftung übernommen werden.
  Zur Frostfreihaltung eines Raumes benutzen Sie bitte ein spezielles Frostschutzgerät!
• Das Gerät darf nur mit der bereits montierten Netzleitung und dem Netzstecker an einer einphasigen Steckdose mit der auf dem Typenschild angegebenen Netzspannung angeschlossen werden.
• Brennbare Materialien oder Gegenstände wie Gardinen, Vorhänge, Möbel, Kissen, Bettzeug, Papier, Kleidung oder Wände und Baulichkeiten usw. vom Heizgerät mindestens 100 cm entfernt halten. Brandgefahr!
• Das Heizgerät darf nicht an Wänden aus Kunststoff, Synthetikmaterial oder anderen, leicht entflammbaren Materialien wie z. B. Holz, Paneele, Pappe oder ähnlichem befestigt werden. Bei Nichteinhaltung kann es zur Brandgefahr kommen!
• Das Heizgerät darf nicht direkt hinter einer Tür montiert werden.
• Das Heizgerät darf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden.
• WARNUNG: Bedecken Sie das Heizgerät nicht, da dies zu einer

Überhitzung führt.

beine bleidungsstückeü wandtücher oder l'hnliches zum Trocknen über oder um das körlt legen. crandgefahr!

- StetsEdenENetzsteckerEziehenAEnwennEderHeizlüöterEinichtEgebrauchtE wird!EZuuHerausziehenEdesENetzsteckersEinichtEauENetzkabelEziehenI

- nas zetzkabel darf während des weizbetriebes nicht mit dem weizgerft in cerührung kommen.

- nas weizgerit nicht mit aufgewickeltem setzkabel benutzen! crandgefahr!

• siemals unter Spannung stehende Teile berühren! Lebensgeöahr!

• 10erlt niemals mit nassen wünden berühren! Lebensgeöahr!

- mchtung! nie luftaustrittsöffnung erwirmt sich wihrend des Primeizbetriebes stark. nie austretende luft ist heiß!ÉVerbrennungsgeöahr! zach dem mbschalten kühlt das körlt erst allmlich ab. hlatzieren Sie das körlt soü dass ein zuflliges cerühren ausgeschlossen ist!

- Mchtung! beine jremdobjekte in die körlteöffnungen einführen! VerletzungsgeöahrEÖStroüschlag)Ünd geschuldigung des körelts.

- DasËHeizgerätËnieüalsËunbeauösichtigtËbenutzen. lassen Sie das kørlt nicht ohne mufsicht in der zl'he von bindernü gebrechlichen hersonen oder waustieren. nas kørlt ist kein Spielzeug!

- nas körlt ist nicht geeignet für den kebrauch zur Tieraufzucht bzw. ö haltung.

- nas körlt ist nicht für die cenutzung im kreien geeignet.

- WmъзЗюа Wihrend der cenutzung das körlt oder die ıszillationsö öffnung nicht berühren. Verletzungsgefahr!

- nas körlt ist nur für den haushaltsüblichen kebrauch bestimmt.

- nas körlt ist nicht für den gewerblichen oder industriellen kebrauch vorgesehen.

- nas körlt sauber halten. вуйзу kegenstinde in die lufteintrittsö oder luftaustrittsöffnung geraten lassenü weil dadurch ein elektrischer Schlag oder ein crand verursacht oder das körlt beschldigt werden könnte. per weizlüfter muss immer frei ansaugen und ausblasen können.

- nas ùeizgerl't nicht in kəaragen und nicht in keuerő oder yxplosion gefihrdeten b'lumenü wie z.c. Stallungen oder ʃolzschuppen usw. oder leicht entzündbarer mmosphíre benutzen.

- beine leicht entflammbaren Stoffe oder Sprays in der 31'he des körlttes aufbewahren oder benutzen! Trandgeöahr!

- nieses weizgerlt darf nicht in cadezimmern und nicht in unmittelbarer Umgebung von cadewanneü nuscheü von Wasseranschlüssenü oder eines Waschö oder Schwimmbeckens benutzt werden.

- Stellen Sie sicherü dass das körft nicht in Wasser Waschbeckenü nuschkabineü cadewanne etc.) oder anderen klüssigkeiten fallen kann.

- nas körltü zetzkabel oder zetzstecker niemals in Wasser oder andere klüssigkeiten tauchen. Mchten Sie darauffü dass kein Wasser oder keuchtigkeit in das innere des körftes gelangen kann. kofahr durch Stromschlag!

- nie Steckdose muss jederzeit zug'nglich seinü um ein schnelles yntfernen des 3etzsteckers zu ermöglichen.

- Vor jeder cenutzung das körlt ü zetzkabel und zetzstecker auf kehler überprüfen. Ist das körlt oder die mnschlussleitung beschldigtü darf das weizgerlt nicht in cetrieb genommen werden.

- Wenn die mnschlussleitung dieses koerl'tes beschldigt wirdü muss sie durch den wersteller oder seinen bundendienst oder eine l'hnliche qualifizierte herson ersetzt werdenü um koefl'hrdungen zu vermeiden. durch unsachgemlße beparatur können erhebliche koefahren für den cenutzer entstehen.

- nieses körlt kann von bindern ab 8 sahren und darüber und von hersonen mit verringerten physischenü sensorischen oder mentalen jähigkeiten oder kangel an yrfahrung undäoder Wissen benutzt werdenü wenn sie beaufsichtigt werden oder bezüglich des sicheren kebrauchs des körltes unterwiesen wurden und die daraus resultierenden koefahren verstanden haben.

- binder dürfen nicht mit dem körft spielen. Beinigung und cenutzerö Wartung dürfen nicht durch binder ohne ceaufsichtigung durchgeführt werden.

- binder jünger als 3 sahre sind fernzuhaltenü es sei dennü sie werden stlndig überwacht.

- binder ab 3 sahren und jünger als 8 sahren dürfen das körlt nur einö und ausschaltenü wenn sie beaufsichtigt werden oder bezüglich des sicheren koebrauchs des körlftes unterwiesen wurden und die daraus resultierenden kefahren verstanden habenü vorausgesetztü dass das körlt in seiner normalen koebrauchslage platziert oder installiert ist.

• binder ab 3 sahren und jünger als 8 sahren dürfen nicht den Stecker in die Steckdose steckenü das körlt nicht regulierenü das körlt nicht reinigen undäoder nicht die Wartung durch den cenutzer durchführen.
• VORSIDHT ö yinige Teile des produkts können sehr heiß werden und Verbrennungen verursachen. cesondere Vorsicht ist gebotenü wenn binder und schutzbedürftige hersonen anwesend sind.
• nieser weizlüfter ist ein Zusatzheizgerft und darf ausschließlich nur zu diesem Zweck benutzt werden. Nassen Sie das körlt nicht unbeö aufsichtigt und verlassen Sie nicht das waus oder die Wohnungü wenn Sie das körlt betreiben.
• nas kørlt nur im ausgeschalteten Zustand und mit herausgezogenem zetzstecker auf einen anderen hlatz montieren. lassen Sie das kørlt vorher abkühlen.
• nas körlt nicht mit einem Verl'ingerungskabel ü einer zwischenE geschalteten Zeitschaltuhr oder einer anderen Vorrichtung betreibenü die das körlt automatisch einö oder ausschaltetü da dies zu Überhitzung und crandgefahr führen kann.
• Mchtung! Um eine roefführung durch unbeabsichtigtes Zurücksetzen oder neaktivieren der Temperaturbegrenzung zu vermeidenü darf dieses körft nicht durch eine externe schaltbare quelleü wie z.c. einer Zeitschaltuhr oder einem durch den Stromzulieferer anö und abschaltbaren Stromkreis mit Strom beliefert werden.
• Wir empfehlen den mnschluss des kœrl'tes an einen Stromkreis mit жйő Schutzschalter r3amm).
• lassen Sie zur Sicherheit ihrer binder keine Verpackungsteile řnlastikö beutelü bartonü Styropor usw.) erreichbar liegen.Ě
• WmъзИзкоа щalten Sie die catterien außerhalb der beichweite von bindern und cabies. Verschlucken kann durch innere Verbrennungen in weniger als ž Stunden zu schweren Verletzungen oder möglicherweise zum Tod führen. ceim Verschlucken der catterie sofort die zotaufnahme eines frankenhauses aufsuchen ŕ
  ceachten Sie die yntsorgungshinweise ihrer örtlichen yntsorgungsöE gesellschaft.

DieËTedienungsanleitungËgehörtËzuüËGerätëundËistËinklusiveËGarantiescheinAËKassenbonËundË nachËMöglichkeitËKartonËÜltËInnenveräckungËsorgöältigËauözubewahrenIËTelË TesitzerwechselÉuussÉdieËNleitungÉüitëausgehändigtËwerdeniË

Verpackung

• Nach dem Auspacken das Gerät auf Transportschäden und den Lieferumfang auf Vollständigkeit überprüfen! Bei Schäden oder unvollständiger Lieferung wenden Sie sich bitte an Ihr Fachgeschäft, wo Sie das Gerät gekauft haben.
• Werfen Sie den Originalkarton nicht weg, dieser wird zum Aufbewahren außerhalb der Heizperiode sowie zum Versonden benötigt.
• Verpackungsmaterial ordnungsgemäß entsorgen! Plastikbeutel können zu einem lebensgefährlichen Spielzeug für Kinder werden!

Standort

• Halten Sie den Sicherheitsabstand von mind. 100 cm zu allen brennbaren Materialien und Gegenständen, Möbeln, Einrichtungsgegenständen, Baulichkeiten, Wänden, Türen oder ähnliches ein. Achten Sie insbesondere auf Vorhänge, Gardinen, Möbel, Regale oder ähnliches. Brandgefahr! Das Gerät muss stets frei ansaugen und ausblasen können.
• Das Heizgerät muss mindestens 1,80m über dem Boden angebracht werden. Der Mindestabstand vom Boden zum unteren Heizkörpergehäuse muss mind. 1,80m betragen. (Beachten Sie die einzuhaltenden Mindestabstände siehe Fig. 2 – Fig. 3).
• Das Gerät darf nicht an Wänden aus Kunststoff, Synthetikmaterial oder anderen, leicht entflammbaren Materialien wie z. B. Holz, Paneele, Pappe oder ähnlichem befestigt werden. Bei Nichteinhaltung kann es zur Brandgefahr kommen!
  • Das Gerät niemals abdecken und nicht zum Wäsche trocknen benutzen.
• Für Ihre eigene Sicherheit und die der Anderen: Wasser und Elektrizität sind eine gefährliche Kombination! Benutzen Sie das Gerät nicht in Badezimmern und nicht in unmittelbarer Umgebung einer Badewanne, einer Dusche oder eines Schwimmbeckens. Stellen Sie sicher, dass das Gerät nicht in Wasser (Waschbecken, Duschkabine, Badewanne etc.) fallen kann.
  • Benutzen Sie das Gerät nur unter Aufsicht.
• Das Heizgerät darf nur als fest montiertes Wandgerät in ausgerichteter waagerechter Position benutzt werden. Beachten Sie dazu die Hinweise zur Wandmontage.

Aufbau des Gerätes (Abb.1):

A Bedienelemente

B Display

© Lufteinlassöffnungen (Rückseite)

D Gehäuse

E Luftauslassöffnung

Oszillation Luftschlitz

F EIN/AUS - Hauptsschalter

EIN

0 = AUS

Fernbedienung

Besondere Eigenschaften:

• Einstellung der Heizstufen bzw. Temperatur

- Fembedienung

- Oszillation des Luftschlitzes

- Timer-Funktion 12h

- Wochenprogramm

• Offene Fenster Erkennung

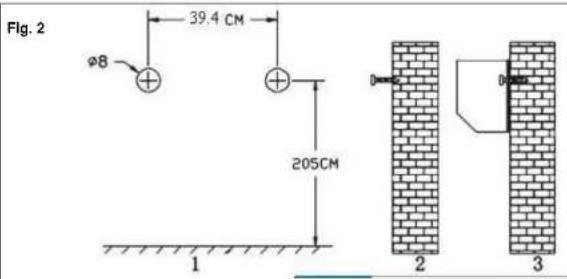

Wandmontage

• Das Gerät darf nur in ausgerichteter horizontaler Position an einer Wand montiert werden. Das Anbringen an der Zimmerdecke ist nicht gestattet.
• Vor Beginn der Wandmontage achten Sie darauf, dass das Gerät ausgeschaltet ist (Hauptschalter (F) auf Position „AUS“) und der Netzstecker sich nicht in der Steckdose befindet. Das Gerät darf nur im ausgeschalteten Zustand mit herausgezogenem Netzstecker an der Wand befestigt werden.
• Beachten Sie bitte die „Süchernheitsanweisungen“ und Hinweise unter dem Abschmitt, „Standort“. Das Gerät muss mit einem Mindestabstand von 180 cm vom Fußboden bis zum unteren Heizkörpergehäuse an der Wand angebracht werden. Der Mindestabstand zu benachbarten Wänden muss mind. 100 cm betragen und der Abstand vom oberen Heizkörpergehäuse bis zur Zimmerdecke mind. 40cm (s. Fig. 2 – Fig. 3).
• Bei der Montage des Gerätes ist auf Leitungen zu achten, die unter Putz verlegt sind. Deshalb keine Löcher unter- oder oberhalb von Wandstackdosen bohren und das Gerät nicht vor oder unmittelbar neben einer Steckdose montieren sowie unmittelbar neben brennbaren Objekten oder Einrichtungsgegenständen. Beachten Sie die genannten Anweisungen und Sicherheitsvorschriften.
• Das Zubehör zur Wandmontage ist im Lieferumfang enthalten und eignet sich hauptsächlich für Steinwände. Besteht Ihre Wand aus einem anderen Material konsultieren Sie einen Fachmann z.B. in einem Baumarkt.
• Wenn Sie einen geeigneten Platz für Ihr Gerät gefunden haben, montieren Sie nun mittels der mitgelieferten Schrauben und Dübel das Heizgerät an der Wand. Beachten Sie dabei bitte die Abstände und Montagehinweise in Fig. 2 – Fig. 3.
• Achten Sie darauf, dass Sie den Abstand zwischen Dübel und Schraubenkopf so wählen, dass das Gerät mit einem gleichmäßigen Wandabstand montiert werden kann und sicher einhängen können. Hängen Sie den Heizlüfter anhand der sich auf der Rückseite befindlichen Aufhängung auf die Schraubon, schieben Sie das Gerät nach links und dann nach unten. Überprüfen Sie, ob das Gerät fest genug an der Wand hängt, falls notwendig, drehen Sie die Schrauben etwas mehr ein. Achten Sie darauf, dass das Gerät in horizontaler Position und fest an der Wand montiert ist. Benutzen Sie das Heizgerät nicht, wenn es schräg oder nicht fest genug montiert worden ist.

ACHTUNG: Der Mindestabstand vom Boden zum unteren Heizkörpergehäuse sollte mindestens 180 cm betragen und vom oberen Heizkörpergehäuse zur Zimmerdecke mindestens 40 cm. Der Mindestabstand vom Heizkörper zu den Seitenwänden sollte 100 cm sein

Fig. 3

4

Inbetriebnahme:

Nach dem Einschalten bei der ersten Inbetriebnahme sowie nach längerer Zeit ohne Benutzung ist eine kurzzeitige Geruchsbildung möglich. Bitte sorgen Sie für ausreichende Lüftung und staubfreien Betrieb.

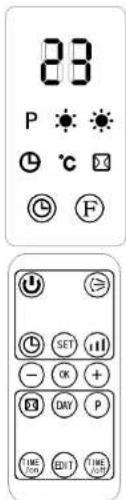

Bedienelemente / Display / Fernbedienung:

Modus Einstellungen	F
Oszillation Luftschlitz	G
Einstellen der Heizstufen(1000W, 2000W)	H
Einstellung abwärts	-
Einstellung aufwärts	+

Bedlenung des Gerätes:

Das Gerät kann mittels der beigelegten Fernbedienung als auch durch die Tasten am Bedienelement betrieben werden. Hinweis: Die Bedienung am Bedienfeld des Gerät es ist abhängig von der gewünschten Einstellungen bzw. Programmierung (siehe Bedienungshinweise).

- Nachdem das Gerät an der Wand fest montiert ist, vergewissem Sie sich, dass der Hauptschalter auf Position „AUS“ steht. Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Gerät mit dem EIN/AUS-Schalter (Fig. 1 (F) auf Position „I“ ein. Das Gerät ist nun betriebsbereit.

Gebläse und Heizung (Einstell ung über Bedienfeld)

- Drücken Sie die Taste Ⓕ, um folgende Einstellungen auszuwählen:

Gerät stoppt im Standby Modus
Gebläse ohne Heizung
Heizen (1000W)

Hinweis: Befindet sich das Gerät im Standby Modus, stoppt das Gerät nach Ablauf von ca. 30 Sekunden.

Volle Heizleistung (2000W) + Gebäse
volle Heizleistung (2000W)

Die Standardeinstellung beträgt 23°C, wenn die Temperaturanzeige „°C „ nicht leuchtet.

Gebläse und Heizung (Einstellung über Fernbedienung)

- Drücken Sie die Taste ⏻, um die Bedienung des Geräles zu aktivieren.

- Drücken Sie die Taste Ⓞ, um folgende Einstellungen auszuwählen:

Volle Heizleistung (2000W) + Oszillation
Heizen (2000W)

- Drücken Sie die Taste ① noch einmal, um das Gerät auszuschalten. Das Gerät befindet sich jetzt im Standby Modus und der Lüfter schaltet sich nach ca. 30 Sekunden ab.

TemperatureInstellung (über Fernbedlenung)

- Drücken Sie die Taste ⭕, um die Bedienung des Gerätes einzuschalten. - Drücken Sie die Taste + oder •, um die Temperatur von 10°C bis 49°C einzustellen. Die Temperaturanzeige „°C“, leuchtet. Bei einer Raumtemperatur von 15°C und Temperatureinstellung von 25°C wird im Display folgendes Bild angezeigt:

• Wenn Sie die Taste 📄 drücken, können Sie die Temperatureinstellung zurücksetzen (die
  Anzeige "°C" ist aus) und Sie können die Standardeinstellung Heizen * (1000W) oder * *(2000W) wählen.
• Das Gerät arbeitet mit voller Heizleistung, wenn die Raumtemperatur 4°C niedriger als die eingestellte Temperatur ist.
• Das Gerät arbeitet mit halber Heizleistung (1000W), wenn die Raumtemperatur zwischen 0° und 2°C geringer als die Zieltemperatur ist.
• Die Heizung schaltet sich aus, wenn die Raumtemperatur höher als die eingestellte Temperatur ist.
• Das Gebläse schaltet aus und arbeitet noch für ca. 30 Sekunden, um das Gerät abzukühlen. Das Gerät befindet sich jetzt im Standby Modus.
• Das Gerät schaltet sich wieder ein, wenn die Raumtemperatur 2°C unter der eingestellten Temperatur gesunken ist.

EIN/AUS Schalten (über Bedienfeld und Fernbedienung)

"EIN" – Schalten im Standby Modus :

- Drücken Sie die Taste ⑨, um die gewünschte Einschaltzeit von 1-12 Stunden zu programmieren (die Anzeige leuchtet).

Die Zeitanzeige verringert sich automatisch bei jeder abgelaufenen Stunde um eine Stunde. Ist die eingestellte Einschaltzeit erreicht, schaltet sich das Gerät automatisch ein. Die Standardeinstellung beträgt 23°C.

Ist keine Temperatur und kein Wochenprogramm programmiert, schaltet sich das Gerät automatisch bei ununterbrochenen Betrieb aus und schaltet in den Standby Modus. Die Abbildung zeigt ein Beispiel der eingestellten Zeit von 8 Stunden.

"AUS" - Schalten im laufenden Modus

Drücken Sie die Taste, um eine Ausschaltzeit von 1-12 Stunden zu programmieren (die Anzeige leuchtet)

Ist die eingestellte Ausschaltzeit erreicht, wird das Gerät automatisch ausgeschaltet. Die Standardeinstellung beträgt 23°C.

Beispiel: Die Abbildung zeigteirne eingestellte Zeit von 8 Stunden:

Einstellen des Wochenprogramms / Offene Fenster Erkennung

Einstellen der aktuellen Zeit (nur mittels Fernbedienung möglich)

- Drücken Sie die Taste ⬆ um das Gerät einzuschalten.

- Drücken Sie die Taste SET um die Stunde anzuzeigen.

- Drücken Sie die Tasten + oder –, um die aktuelle Stunde einzustellen (00 to 23).

- Drücken Sie die Taste SET noch einmal, um die Minuten anzuzeigen.

- Drücken Sie + oder - . um die Minuten einzustellen (00 to 59).

- Drücken Sie die Taste SET noch einmal, um den Wochentag anzuzeigen.

- Drücken Sie die Tasten + oder - , um den aktuellen Tag zu programmieren:

(d1 = Montag, d2 = Dienstag, d3 = Mittwoch, d4 = Donnerstag, d5 = Freitag, d6 = Sonnabend, d7 = Sonntag.

Drücken Sie die Taste OK um die Programmierung zu bestätigen.

Beispiel: Mittwoch 9:30, eingestellte Temperatur = 25°C :

Um die aktuelle Zeit und die eingestellte Temperatur zu prüfen, drücken Sie die Taste SET noch einmal.

Hinweis: Falls der Hauptschalter ausgeschaltet oder der Strom abgeschaltet wurde, muss die Uhrzeit neu eingestellt werden.

Programmierung "Wochenprogramm" (über Fernbedienung)

Die aktuelle Uhrzeit muss eingestellt werden, bevor mit der Programmierung begonnen wird

Drücken Sie die Taste 🔒 um die Bedienung einzuschalten.

1. Drücken Sie die Taste P, um die Wochenprogrammierung zu starten (die Anzeige P leuchtet).

2. Drücken Sie die Taste DAY, um den Wochentag zu programmieren (d1, d2, d7...),

3. Drücken Sie die Taste EDIT um die Zeitperiode einzustellen (P1, P2,...P6). Eskönnen max. 6 Zeitprogramme pro Tag eingestellt werden. Beispiel: P1: 07.00 Uhr bis 09.00 Uhr P2: 11.00 -12.00 Uhr oder jede andere Zeit, welche Sie möchten.

Achtung:

Beispiel: wenn P1: 07.00 – 12.00h und P2:08.00 – 12.00h eingestellt wurde, wird die die zweite Zeitperiode P2) mit der ersten Zeitperiode (P1) kombiniert.

1. Drücken Sie die Taste TIME/ON um die Einschaltzeit zu programmieren (00,01,02 ..., 24) Die Minuten können nicht eingestellt werden.

2. Drücken Sie TIME/OFF, um die Abschaltzeit einzustellen (00, 01, 02,..., 24)

Die Minuten können nicht eingestellt werden. Die Abschaltzeit kann nicht niedriger sein als die eingestellte Einschaltzeit.

1. Drücken Sie die Tasten + oder - um die gewünschte Temperatur einzustellen.

2. Mit der Taste OK bestätigen Se die Einstellung.

3. Wiederholen Sie die Schritte 3 bis 7, um eine andere Zeitperiode für den gleichen Tag zu programmieren. Bis zu 6 Programmierungen sind pro Tag der Woche möglich.

4. Wiederholen Sie die Schritte 2 bis 8, um andere Tage der Woche zu programmieren.

Drücken Sie die Taste P, um das Wochenprogramm zu aktivieren (P leuchtet in der Anzeige), oder um dies zu deaktivieren (die Anzeige P ist aus).

Nachdem die oben genannte Programmierung abgeschlossen ist und das Wochenprogramm P arbeitet, drücken Sie die Taste DAY / EDIT TIME/ON und TIME/OFF, um die eingestellte Zeit jeden Tages und die Zeitperiode zu prüfen.

Hinweis:

Ist die Einschaltzeit gleich der Ausschaltzeit befindet sich das Gerät im Standby-Modus. Falls die Temperatur nicht eingestellt wurde, beträgt die Standardeinstellung 23°C. Wenn die Raumtemperatur 23°C übersteigt, ist das Gerät nicht eingeschaltet.

Das Wochenprogramm wird gelöscht, wenn der Hauptschalter ausgeschaltet ist.

Beispiel: Einstellung Montag: 1. Programmierung 7:00 bis 13:00 Uhr

Einstellen "Offene Fenster" Erkennung (nur über Fernbedlenung)

- Drücken Sie die Taste ☐ um die Bedienung des Gerätes einzuschalten. Das Gerät ist im Heizmodus.

- Drücken Sie die Taste ☐ um den Modus "Offene Fenster Erkennung" zu aktivieren (die Anzeige ☐ leuchtet.)

- Drücken Sie die Tasten + oder -, um die Temperatur für die „Offene Fenster Erkennung“ zu programmieren.

- Drücken Sie die Taste ✗, um die Programmierung zu löschen (die Anzeige ist aus). Das Gerät kehrt in den vorherigen Arbeitsmodus zurück.

Wenn im Modus „Offene Fenster Erkennung“ die Raumtemperatur weniger als 10 Minuten von etwa 5°C auf 10°C absinkt, wechselt das Gerät in den Standby-Modus. Drücken Sie die Taste ∅erneut, um das Gerät wieder einzuschalten.

Ist die „Offene Fenster Erkennung“ und das wöchentliche Zeitprogramm gleichzeitig aktiv, schaltet sich das Gerät nicht ein, wenn im Wochenprogramm das Gerät in dieser Zeit auf „Aus“ programmiert wurde. Wenn das Gerät im vorprogrammierten Wochenprogramm auf „Ein“ eingestellt wurde, arbeitet das Gerät nur mit der eingestellten Temperatur in dem Modus „Offene Fenster Erkennung“.

Beispiel:

Ist die offene Fenster Funktion aktiviert, muss die wöchentliche Betriebszeit vorher eingestellt werden. Betriebszeiteinstellung Montag 09:00-10:00 Uhr, gewünschte Temperatur 28 Grad: Die offene Fenster Erkennung funktioniert nur in der zuvor eingestellten Zeit von 09:00-10:00 Uhr. Das Gerät schaltet sich ab, wenn die Temperatur auf 23°C oder niedriger gesunken ist. Wurde eine andere Zeit eingestellt, funktioniert das Gerät nicht, nur im Standby-Modus.

In welchem Modus sich das Gerät befindet, wird durch das jeweilige Anzeigesymbol im Display angezeigt.

Ausschalten des Gerätes:

Um den Betrieb des Gerätes zu beenden, betätigen Sie die Taste

ACHTUNG: das Gerät ist weiterhin betriebsbereit!

Um das Gerät komplett vom Stromnetz zu trennen, betätigen Sie den EIN/AUS-Schalters (F), Position 0° am Gerät und ziehen Sie den Netzstecker aus der Steckdose.

Batterie (Fernbedienung):

Die Fernbodienung ist mit einer Batterie (CR2025) (V3) zu nutzen falls keine Batterie inkludiert soin sollte. Ist eine Batterie enthalten, bitte den transparenten Plastikstreifen (falls vorhanden) vom Deckel des Batterielachs entfernen. Wenn die Batterie (CR2025) (3V) verbraucht ist, muss sie ausgetauscht werden, wie in Abb. 4, A,B,C) gezeigt.

Abb.4

Hinweis: Bitte folgen Sie den Instruktionen Ihres zuständigen örtlichen Entsorgungsunternehmens für die Entsorgung der Batterie.

Sicherheitseinrichtung:

Eine zusätzlich eingebaute Sicherheitseinrichtung schützt den Heizlüfter vor Überhitzung und schaltet das Heizelement automatisch ab.

• Wenn dies der Fall ist, schaltet das Heizelement nach einer kurzen Abkühlphase wieder automatisch zu und der Heizlüfter ist wieder betriebsbereit.
• Im Wiederholungsfall prüfen Sie zunächst, ob Gegenstände in der Umgebung den Heizbetrieb bzw. die Luftzirkulation behindern.
• Sollte es zu weiteren Wiederholungen kommen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker aus der Steckdose und setzen Sie sich mit Ihrem Händler oder dem Kundendlensst des Herstellers in Verbindung.
• Beachten Sie die Garantiebedingungen.

Reinigung und Aufbewahrung:

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät abkühlen. Wir empfehlen, den Heizlüfter zweimal jährlich zu reinigen. Je nach Benutzung ist auch ein mehrmaliges Reinigen erforderlich.
• Säubern Sie mit einem Staubsauger die Luftein- und austrittsöffnungen, um Staub und Schmutz vom Motor und vom Heizelement zu entfernen. Achten Sie darauf, das Heizelement nicht zu berühren, um Beschädigungen zu vermeiden.
• Reinigon Sie das Gehäuse mit einem weichen Tuch oder einem Staubpinsel. Kein Wasser verwenden. Keine scheuernden und ätzenden Reinigungsmittel verwenden! Zum Reinigen des Gerätes niemals leicht entflammbare Reinigungsmittel wie z.B. Benzin oder Spiritus verwenden. Vorsicht! Beschädigung der Oberfläche.
• Das Gerät oder den Netzstecker niemals in Wasser tauchen oder Wasser in das Innere des Gerätes geraten lassen! Lebensgefahr!
• Wenn Sie das Gerät längere Zeit nicht benutzen, sollten Sie es vor übermäßigem Staub und Schmutz schützen.

- Der Originalkarton kann für die Aufbewahrung außerhalb der Heizperiode aufbewahrt werden. Das Verpacken Sie das Gerät nur entsprechend gereinigt und bewahren Sie es an einem kühlen, trockenen Ort auf.

Technische Daten:

Typ Zubehör Volt Frequenz			Heizleistung Abmaße (BxHxT)
KPF 2001 B Fermedienung	220-240V 50	Hz 1000W,	2000W	56.5x19,5x10,5cm

Gewährleistung und Kundenservice:

• Die Gewährleistung für dieses Gerät erfolgt auf Basis der gesetzlichen Bestimmungen. Als Nachweis für den Gewährleistungsanspruch dient eine Kopie des Kaufbeleges.
- Jeglicher Eingriff in das Gerät zur Veränderung des Originalzustandes führt unweigerlich zum Verlust des Garantieanspruches.
- Schäden, die auf natürliche Abnutzung, Transportschäden, Überlastung, Nichtbeachtung der Montage-/Bedienungsanleitung oder unsachgemäße Behandlung zurück zu führen sind, bleiben von der Garantie ausgeschlossen. Der Hersteller halftet nicht für indirekte Folge- und Vermögensschäden.
- Beanslandungen können nur dann anerkannt werden, wenn das Gerät im Originalzustand, in der Originalverpackung und frachtfrei an den Lieferanten bzw. den Kundenservice des Herstellers zurück gesandt wird
- Technische Änderungen in Bezug auf die Weiterentwicklung des Gerätes sind vorbehalten.

Sollten Probleme mit dem Heizlüfter auftreten, bitte die Anweisungen in den Garantie- bzw. Sicherheitsanweisungen beachten. Bitte nicht versuchen, das Heizgerät selbst zu öffnen oder zu reparieren, da dies zum Verfall der Garantie führt und Personen- und Sachschäden nach sich ziehen kann.

CE-Kennzelchnung

Die CE-Kennzeichnung belegt, dass das Gerät alle grundlegenden Anforderungen erfüllt Richtlinie über die „Elektromagnetische Verträglichkeit“ (Richtlinie 2014/30/EU), „Niederspannungsrichtlinie“(Richtlinie 2014/35/EU) und Richtlinie „RoHS“ (2011/65/EU).

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten (EU) 2015/1188

Modellkennung: KPF 2001 BJKPT-20009 5207L
Angabe Symbol		Wert	Einheit		Angabe	Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelaumheizgeräten: Art der Regelung der Wärmezufuhr
Nennwärme-leistung	P_max	2,0 kW			manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	[nein]
Mindestwärme-leistung (Richtwert)	P_min	0 kW			manuelle Regelung der Wärme-zufuhr mit Rückmeldung der Raum-und/oder Außentemperatur	[nein]
Maximale kontinuierliche Wärmeleistung	P_max,e	2,0 kW			elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	[nein]
Hillsstromverbrauch					Wärmeabgabe mit Gebläse-unterstützung	[nein]
Bei Nennwärme-leistung	e_max	0 kW		Art der Wärmeleistung/Raumtemperaturkontrolle
Bei Mindestwärme-leistung	e_min	0 kW			einstufige Wärmeleistung, keine Raumtemperaturkontrolle	[nein]
Im Bereitschaftszustand	e_con	0.001	kW		zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur-kontrolle	[nein]
					Raumtemperaturkontrolle mit mechanischem Thermostat	[nein]
					mit elektronischer Raumtemperaturkontrolle	[nein]
					elektronische Raumtemperatur-kontrolle und Tageszeitregelung	[nein]
					elektronische Raumtemperatur-kontrolle und Wochentagsregelung	[ja]
				Sonstige Regelungsoptionen
					Raumtemperaturkontrolle mit Präsenzerkennung	[nein]
					Raumtemperaturkontrolle mit Erkennung offene Fenster	[ja]
					mit Fernbedionungsoption	[nein]
					mit adaptiver Regelung des Heizbeginns	[nein]
					mit Betriebszeitbegrenzung	[ja]
					mit Schwarzkugelsensor	[nein]
Kontaktangaben	Heller Elektro-Hausgeräte GmbHMühlberger Straße 34D-04895 Falkenberg/Elster

English

Dear customer.

Heller Elektro-Hausgeräte GmbH

Heller Elektro-Hausgeräte GmbH

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mittmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von ihrer zuständigen örtlichen Entsorgungsstelle. Ihrer Müllabfuhr oder schäft in dem Sie das Produkt erworben haben. Dieses Symbol ist nur in der Europäischen Union gültig.

GB

Heller Elektro-Hausgeräte GmbH

Mühlberger Sträse 34

Kundendienst Tel.: 035365 / 430-15

Email: [e-mail]

www.heier-elekro.de

KPF2001B0718
