Produkttyp	4-fach U.2-SSD-Rückwandplatine für 5,25-Zoll-Einschub
Formfaktor	5,25-Zoll-interner Laufwerkschacht
Host-Anschluss	4x U.2 / Mini SAS HD (SFF-8643)
Unterstützte Laufwerke	4x 2,5-Zoll-U.2-SSD (SFF-8639)
Datenübertragungsrate	Bis zu 32 Gbit/s pro Port
Material	Aluminium und Stahl
Kühlung	2x 40x40x10-mm-Kühllüfter
Sicherheit	Schlüsselschloss zur Sicherung der SSDs
LED-Anzeigen	Betrieb und Zugriff
Stromversorgung	SATA-15-Pin-Stromanschluss
Betriebssystemkompatibilität	Windows, macOS
Sicherheit	Handbuch lesen; Risiko eines Stromschlags; Feuchtigkeit vermeiden; angegebenes Netzteil verwenden
Reinigung	Vor Reinigung trennen; trockenes antistatisches Tuch verwenden; aggressive Lösungsmittel vermeiden
Entsorgung	WEEE-konform; nicht mit Hausmüll entsorgen
Packungsinhalt	1x IB-2242U2K, 8x Rahmenschraube, 16x Festplattenträgerschraube, 2x Schlüssel, 1x Handbuch (Kabel nicht im Lieferumfang enthalten)
Systemanforderungen	4x freier U.2-Anschluss (SFF-8643) am Host; PCIe 3.0 x4-Unterstützung; HotPlug für HotSwap

Häufig gestellte Fragen - IB-2242U2K Icy Box

Was ist der IB-2242U2K?

Der IB-2242U2K ist eine 4-fach U.2-SSD-Rückwandplatine, die in einen standardmäßigen 5,25-Zoll-Laufwerkschacht passt und Ihnen die Installation von bis zu vier 2,5-Zoll-U.2-SSDs in einem Desktop-Computer ermöglicht.

Wie viele Laufwerke werden unterstützt?

Es unterstützt bis zu vier 2,5-Zoll-U.2-SSDs (Formfaktor SFF-8639).

Welchen Host-Anschlusstyp verwendet es?

Es verwendet 4x Mini SAS HD (SFF-8643)-Anschlüsse für die Datenübertragung.

Unterstützt es Hot-Swapping?

Ja, Hot-Swapping wird unterstützt, wenn Ihr Motherboard oder Host-Controller die HotPlug-Funktion unterstützt. Andernfalls installieren Sie die SSD vor dem Einschalten des Systems.

Mit welchen Betriebssystemen ist es kompatibel?

Die Rückwandplatine ist mit Windows und macOS kompatibel.

Sind Kabel im Lieferumfang enthalten?

Nein, Kabel sind nicht im Lieferumfang enthalten. Sie müssen vier U.2-Kabel (SFF-8643 auf SFF-8643) separat erwerben.

Wie wird die Rückwandplatine mit Strom versorgt?

Sie wird über einen standardmäßigen SATA-15-Pin-Stromanschluss vom Netzteil Ihres Computers mit Strom versorgt.

Gibt es ein Schloss zur Sicherung der Laufwerke?

Ja, es verfügt über ein Schlüsselschloss, das die Laufwerksträger sichert, um unbefugtes Entfernen zu verhindern.

Welche Kühlung hat es?

Es enthält zwei 40x40x10-mm-Kühllüfter, um den Luftstrom über den SSDs aufrechtzuerhalten.

Wie installiere ich den IB-2242U2K?

Schalten Sie zunächst den PC aus und entfernen Sie die Abdeckung. Setzen Sie die Rückwandplatine in einen freien 5,25-Zoll-Einschub ein und befestigen Sie sie mit Schrauben. Verbinden Sie die vier Mini-SAS-HD-Kabel mit Ihrem Motherboard oder Ihrer PCIe-Karte und schließen Sie dann ein SATA-Stromkabel an. Setzen Sie abschließend die U.2-SSDs in die Träger ein und schließen Sie die Türen.

BEDIENUNGSANLEITUNG IB-2242U2K Icy Box

Sicherheitshinweise IB-2242U2K

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Uberhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise IB-2242U2K

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-2242U2K

Product overview / Produktübersicht Front view / Frontansicht

Back view / Rückansicht

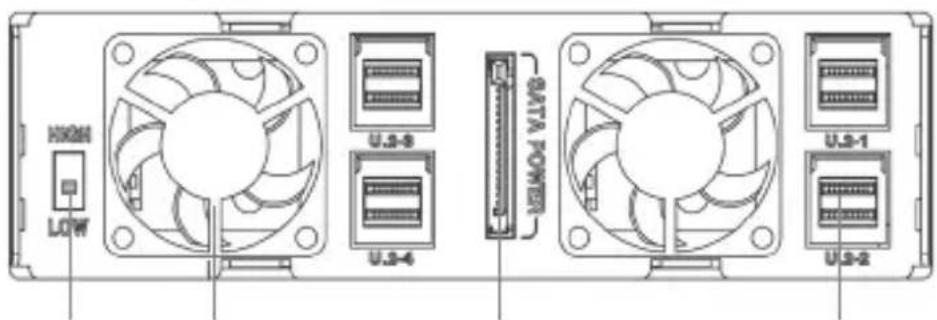

1. Fan Switch/ Lüftungsschalter
2. Fan/ Lüfter
3. SATA power port/ SATA Stromanschluss
4. Mini SAS HD port/ Mini SAS HD Anschluss

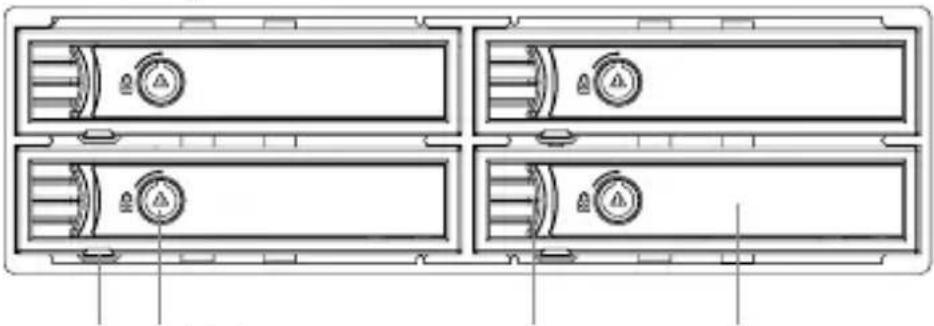

Lock / Schloss

Turn the key 90 degrees clockwise to unlock. Schlüssel um 90 Grad im Uhrzeigersinn drehen um aufzuschließen.

Manual IB-2242U2K

Package Content

1x IB-2242U2K, 8x Rahmenschrauben, 16x Festplattenschrauben, 2x Schlüssel, 1x Handbuch *Kabel sind nicht im Lieferumfang enthalten!

Hauptmerkmale

• Hostanschluss: 4x U.2 / Mini SAS HD (SFF-8643)
- Unterstützt U.2 (SFF-8639) SSD, bis zu 32 Gbit/s
• Vollaluminium und Metall Backplane für 5,25" Schacht
• Abschließbar, zum Schutz der SSDs
• LED Anzeige für Betrieb und Zugriff
• 2x 40x40x10 mm Lüfter
- Unterstützt Windows ^ and MacOS ^

Systemanforderungen

4x freier U.2 Anschluss (SFF-8643) an Ihrem Hostcomputer, 4x U.2 Kabel (SFF-8643 zu SFF-8643). Andere U.2 Ports auf dem Mainboard mit PCIe 3.0 x4 Unterstützung, z.B. Slimline SAS (SFF-8654), Oculink (SFF-8611), können mit den entsprechenden Kabeln oder Adaptern verwendet werden. Wenn eine PCIe Erweiterungskarte mit 4x Mini SAS HD (SFF-8643) Anschlüssen verwendet wird, muss das Mainboard den PCIe x4x4x4x4 Modus unterstützen! Der Host auf dem Mainboard muss die HotPlug Funktion unterstützen, um die HotSwap Funktion der U.2 SSD zu unterstützen!

Handbuch IB-2242U2K

1. Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus!
2. Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres PCs.

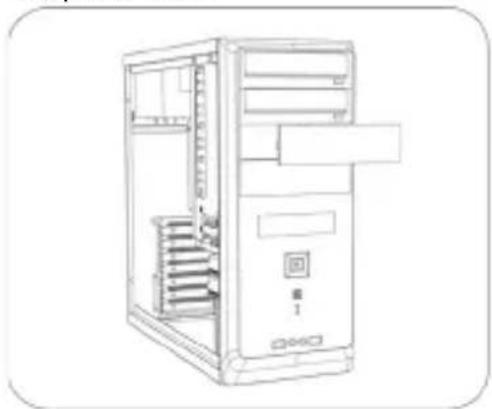

3. Entfernen Sie nun das Panel des verfügbaren 5,25" Schachts.

4. Schieben Sie vorsichtig die Backplane in den Schacht und befestigen Sie diese mit 2 Schrauben auf jeder Seite.

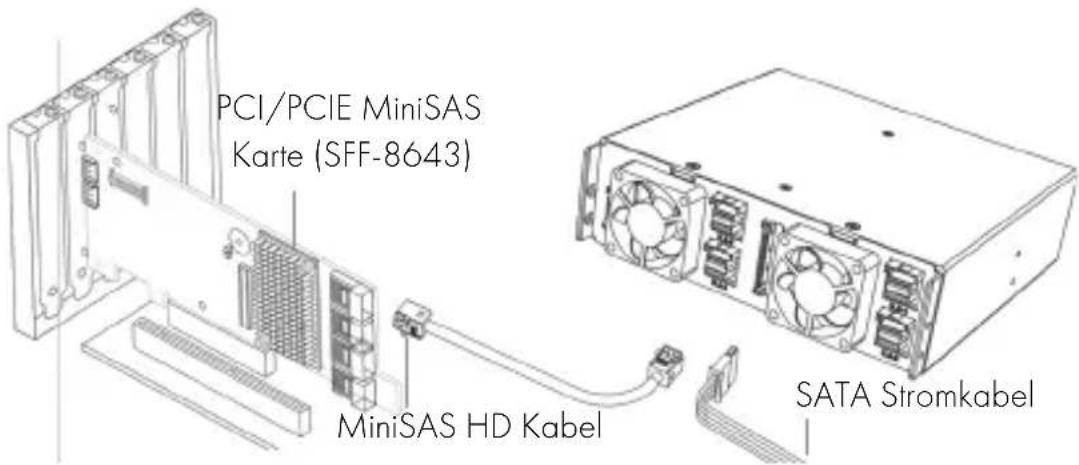

1. Verbinden Sie die vier Mini SAS HD Hostanschlüsse des Gehäuses mit Ihren U.2 Anschlüssen auf Ihrem Mainboard oder PCIe Adapterkarten.

2. Schließen Sie nun ein SATA 15 Pin Power Kabel und den SATA Power Anschluss des Gehäuses auf der Rückseite an.

Handbuch IB-2242U2K

1. Anschließend bringen Sie die PC Abdeckung wieder an und stecken das Netzkabel des PCs an.
2. Die Backplane ist nun betriebsbereit.

Hinweis: Eine neue SSD muss im Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System erkannt und angezeigt zu werden.

Laufwerksinstallation

Achtung! Der Host muss die HotPlug Funktion unterstützen, um die HotSwap-Funktion für die U.2 SSD zu unterstützen. Wenn Ihr Mainboard die HotPlug Funktion nicht unterstützt, müssen Sie zuerst die SSD installieren und dann den Computer einschalten. Andernfalls wird die SSD nicht erkannt.

1. Sollte die Tür verriegelt sein, entriegeln Sie diese mit dem Schlüssel.

Hinweis: Damit die Tür öffnet, muss die Verriegelung gedrückt werden, sodass die Tür nach vorne aufspringt.

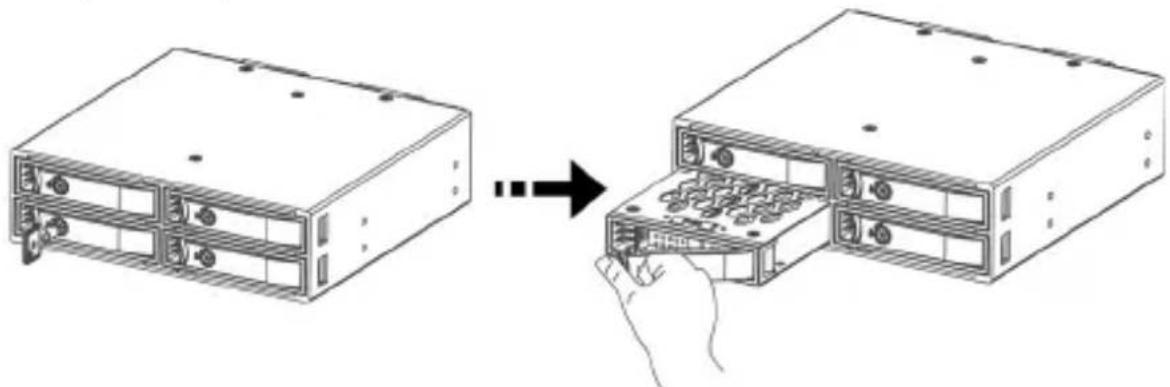

1. Den Festplattenträger aus dem Gehäuse ziehen.

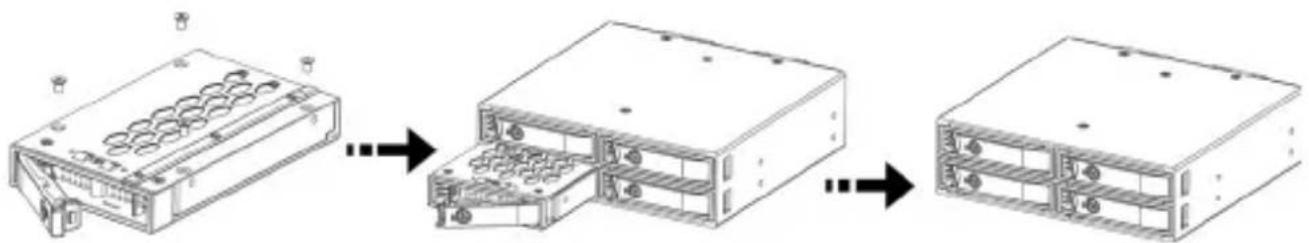

1. Die SSD mit den Schrauben an der Unterseite befestigen.
2. Schieben Sie den Festplattenträger zurück in das Gehäuse und verschließen Sie die Tür. Bei Bedarf kann die Tür mit dem Schlüssel verriegelt werden.
