Produkttyp	Schutzgehäuse für Raspberry Pi 4
Marke	Icy Box
Modell	IB-RP111
Kompatibilität	Raspberry Pi 4 Modell B
Material	Aluminium
Kühlung	Passives Kühlkörperdesign, Aluminiumgehäuse wirkt als Kühlkörper
Lieferumfang	1x IB-RP111, 1 Satz Kühlkörper, 1 Satz Wärmeleitpads, 1 Satz Schrauben, 4 Gummifußaufkleber, 1 Schraubendreher, 1 Schnellinstallationsanleitung
Besonderheiten	Öffnung für externe Antenne, Ausschnitte für alle Anschlüsse, Wandmontage möglich
Montage	Einfacher Zusammenbau mit beiliegenden Schrauben und Werkzeug
Sicherheitshinweise	Warnungen zu elektrischer Spannung, Montage, Wärmeentwicklung, Erstickungsgefahr, Datenverlust, Reinigung, Entsorgung
Reinigung	Trockenes Antistatiktuch, keine aggressiven Reinigungsmittel
Entsorgung	Gemäß WEEE-Richtlinie, nicht im Hausmüll
Hersteller	RaidSonic Technology GmbH
Support	[e-mail], www.raidsonic.de
Anwendungsbereich	Schutz und Kühlung des Raspberry Pi 4
Bauform	Kompaktes Aluminiumgehäuse
Wärmeleitpads	Im Lieferumfang enthalten, zur Wärmeleitung von CPU und IC-Chipsatz
Antennenmontage	Montagebohrung am Gehäuseunterteil für externe Antenne
Wandmontage	Gehäuse ist für Wandmontage vorbereitet
Zubehör	Inklusive Schraubendreher und Gummifüße

Häufig gestellte Fragen - IB-RP111 Icy Box

Wie installiere ich den Raspberry Pi 4 in das Gehäuse IB-RP111?

Legen Sie das Raspberry Pi 4 Board in das Unterteil ein, richten Sie es aus und befestigen Sie es mit den vier großen Schrauben. Bringen Sie dann die Kühlkörper mit Wärmeleitpads auf CPU und IC-Chip an, setzen Sie das Oberteil auf und verschrauben Sie es mit den kleinen Schrauben.

Sind die mitgelieferten Kühlkörper notwendig?

Ja, die Kühlkörper in Kombination mit den Wärmeleitpads leiten die Wärme von CPU und IC-Chipsatz an das Aluminiumgehäuse ab. Dadurch wird die Leistung des Raspberry Pi verbessert und Überhitzung vermieden.

Kann ich eine externe Antenne anschließen?

Ja, das Gehäuse hat eine Montagebohrung am Unterteil für eine externe Antenne. Installieren Sie die Antenne vor dem Zusammenbau (Schritt 5). Die Antenne ist nicht im Lieferumfang enthalten.

Ist das Gehäuse für die Wandmontage geeignet?

Ja, das Gehäuse ist für die Wandmontage vorbereitet. Die genaue Vorgehensweise ist in der Schnellinstallationsanleitung beschrieben.

Welche Schrauben werden für den Zusammenbau verwendet?

Es werden zwei Schraubengrößen mitgeliefert: große Schrauben zur Befestigung des Raspberry Pi Boards im Unterteil und kleine Schrauben zum Verschließen des Oberteils. Ein Schraubendreher ist ebenfalls enthalten.

Wie reinige ich das Gehäuse richtig?

Verwenden Sie ein trockenes Antistatiktuch. Keine aggressiven Reinigungs- oder Lösungsmittel verwenden. Vor der Reinigung das Gerät außer Betrieb nehmen und sicherstellen, dass keine Restfeuchtigkeit vorhanden ist.

Was ist im Lieferumfang enthalten?

Im Lieferumfang sind enthalten: 1x IB-RP111 Gehäuse, 1 Satz Kühlkörper, 1 Satz Wärmeleitpads, 1 Satz Schrauben, 4 Gummifußaufkleber, 1 Schraubendreher und 1 Schnellinstallationsanleitung. Der Raspberry Pi 4 selbst ist nicht enthalten.

Ist das Gehäuse mit anderen Raspberry Pi Modellen kompatibel?

Nein, das Gehäuse ist ausschließlich für den Raspberry Pi 4 Modell B ausgelegt. Andere Modelle passen nicht aufgrund unterschiedlicher Abmessungen und Anschlussanordnung.

Wie entsorge ich das Gehäuse umweltgerecht?

Das Gehäuse darf nicht im Hausmüll entsorgt werden. Bringen Sie es zur Rückgabe an die Verkaufsstelle oder zu einem Recycling-Sammelpunkt gemäß der WEEE-Richtlinie.

Welche Sicherheitshinweise muss ich beachten?

Beachten Sie die Warnhinweise in der Anleitung: elektrische Spannung (Gerät nur mit Typenschild-netzteil betreiben), Montage (scharfkantige Teile), Wärmeentwicklung (Belüftung sicherstellen), Erstickungsgefahr (Kleinteile von Kindern fernhalten) und Datenverlust (vor Inbetriebnahme Datensicherung durchführen).

BEDIENUNGSANLEITUNG IB-RP111 Icy Box

Schnellinstallationsanleitung IB-RP111

Schutzgehäuse für Raspberry Pi® 4

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
• Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-RP111

Schnellinstallationsanleitung IB-RP111

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität mit einzubauenden Boards zur Kenntnis!

Anforderungen und Informationen

• Kompatibel mit: Raspberry Pi ^® 4 Modell B
- Raspberry Pi ^ Board und Antenne nicht im Lieferumfang enthalten

Verpackungsinhalt

1x IB-RP111, 1x Satz Kühlkörper, 1x Satz Wärmeleitpads, 1x Satz Schrauben, 4x Gummifußaufkleber, 1x Schraubendreher, 1x Schnellinstallationsanleitung (Raspberry Pi® nicht im Lieferumfang enthalten)

Schutzgehäuse für Raspberry Pi® 4

Dieses Raspberry Pi®-Gehäuse ist ein Aluminiumgehäuse mit kleinem Formfaktor, das auf Leistung und Komfort ausgelegt ist. Das Gehäuse kühlt die Raspberry Pi® CPU und den IC-Chipsatz dank seiner Aluminiumkonstruktion und den mitgelieferten Kühlkörpern mit Wärmeleitpads. Das Gehäuse wirkt wie ein passiver Kühlkörper, der die Leistung des Raspberry Pi®-Computers verbessert.

Hauptmerkmale

• Schutzgehäuse speziell für den Raspberry Pi ^® 4
- Hochwertiges Aluminiumgehäuse zur Wärmeableitung, mit Öffnung für externe Antenne.
- Inklusive zweier Kühlkörper und Wärmeleitpads zur Wärmeleitung von der CPU und des IC Chipsatzes zum
- Aluminiumgehäuse
- Ausschnitte für sämtliche Schnittstellen und Anschlüsse in den Seitenteilen bereits vorhanden
- Ermöglicht einfachen Zugang zu Stromversorgung, Video, Audio, USB, LAN, microSD-Karte
- Für die Wandmontage geeignet und vorbereitet

Zusammenbau

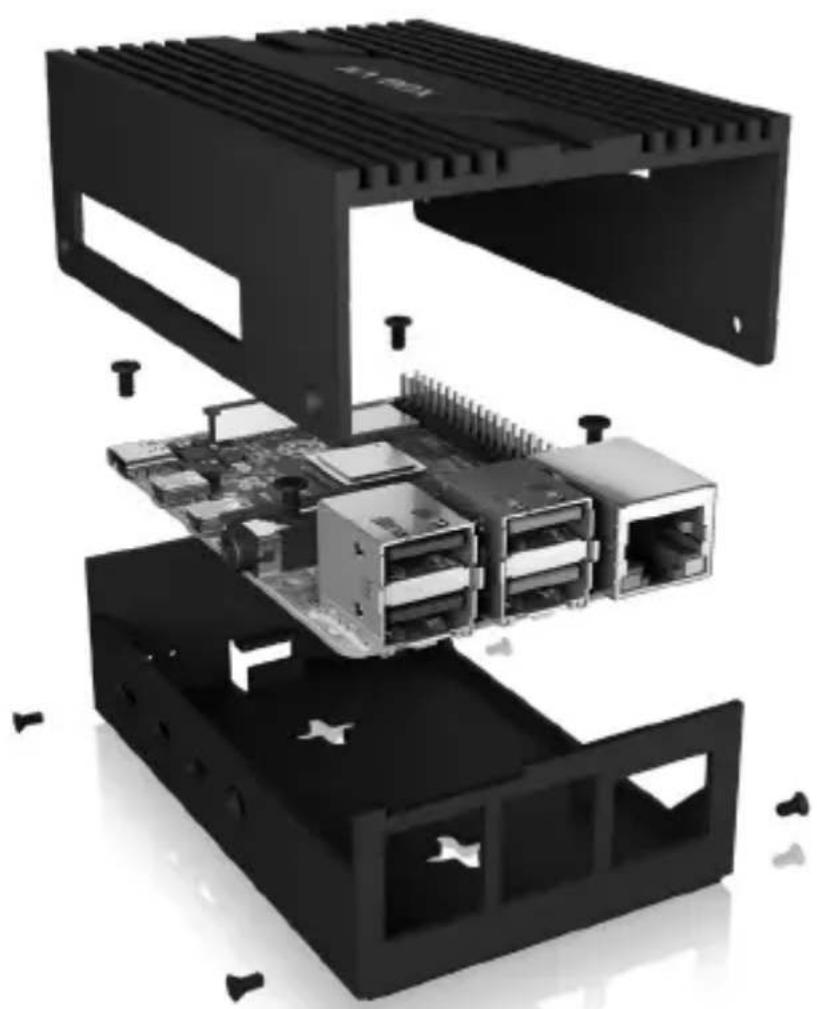

• Um das entsprechende Board einzubauen, folgen Sie bitte der Darstellung.
  • Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden.

Bitte entfernen Sie die Folien auf beiden Seiten der Wärmeleitpads, bevor Sie die Kühlkörper anbringen.

Quick installation guide IB-RP111

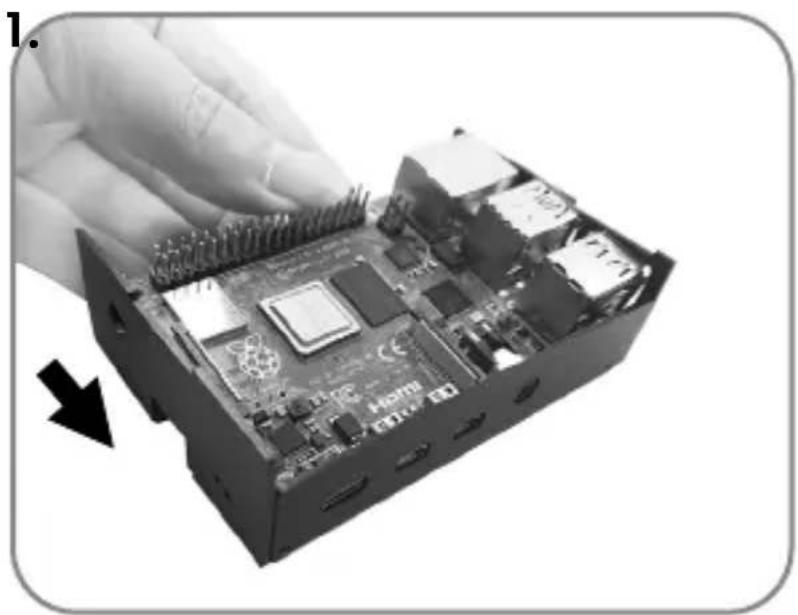

Setzen Sie das Raspberry Pi ^® Board wie gezeigt in das Unterteil ein.

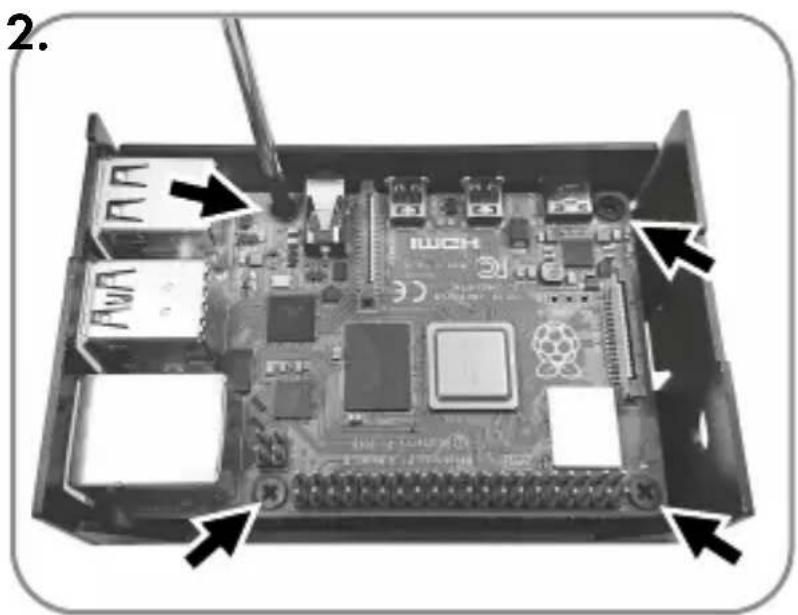

Richten Sie das Raspberry Pi ^® Board aus und befestigen es mit den vier beiligenden, großen Schrauben.

Quick installation guide IB-RP111Quick instd

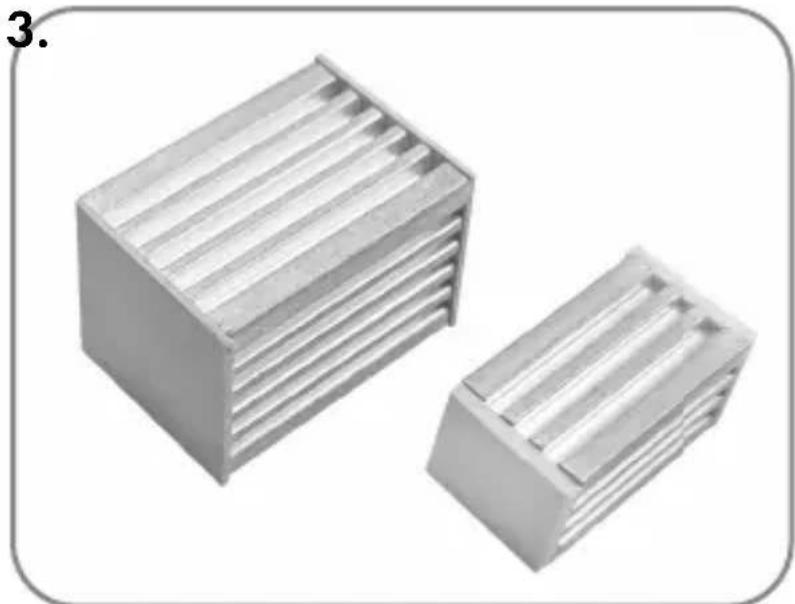

Bringen Sie auf beiden glatten Seiten des kleinen und großen Kühlkörpers die mitgelieferten Wärmeleitpads* in entsprechender Größe auf.

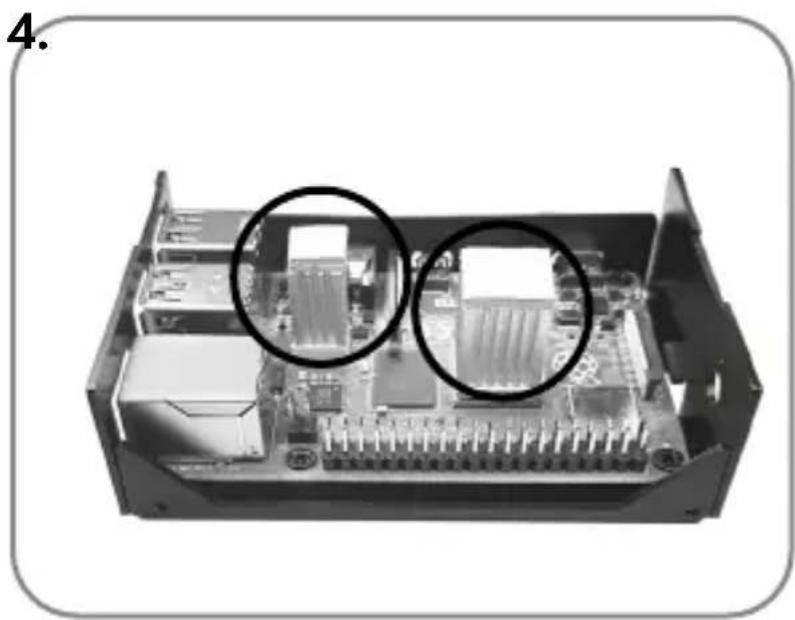

Platzieren Sie die Kühlkörper auf der CPU und dem IC Chip, wie abgebildet.

Quick installation guide IB-RP111

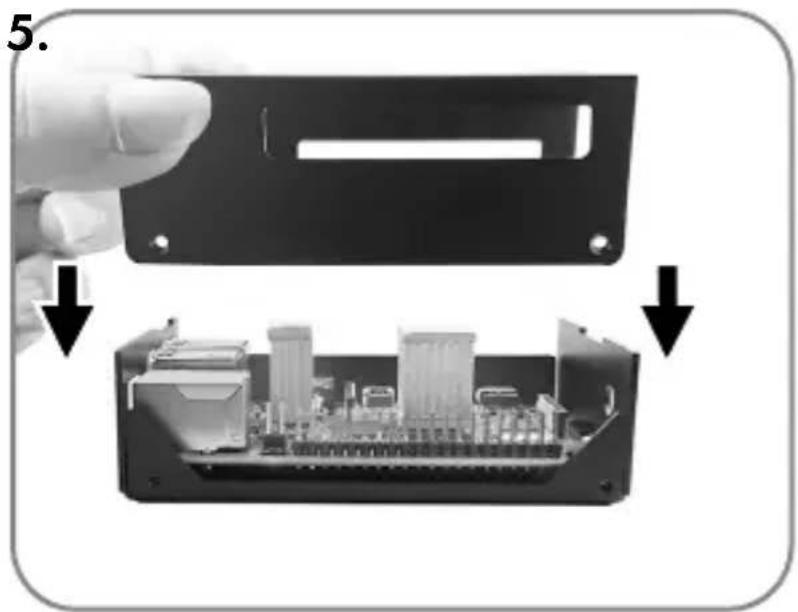

Setzen Sie das Oberteil auf und richten es über den Schraubenlöcher aus.

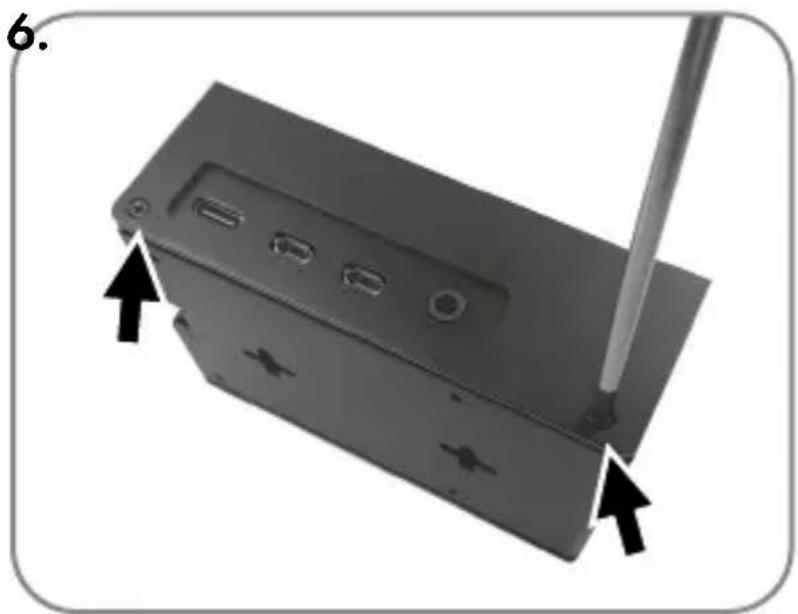

Schließen Sie den Zusammenbau durch Einsetzen der vier beiliegenden, kleinen Schrauben ab.

Quick installation guide IB-RP111 Quick instd

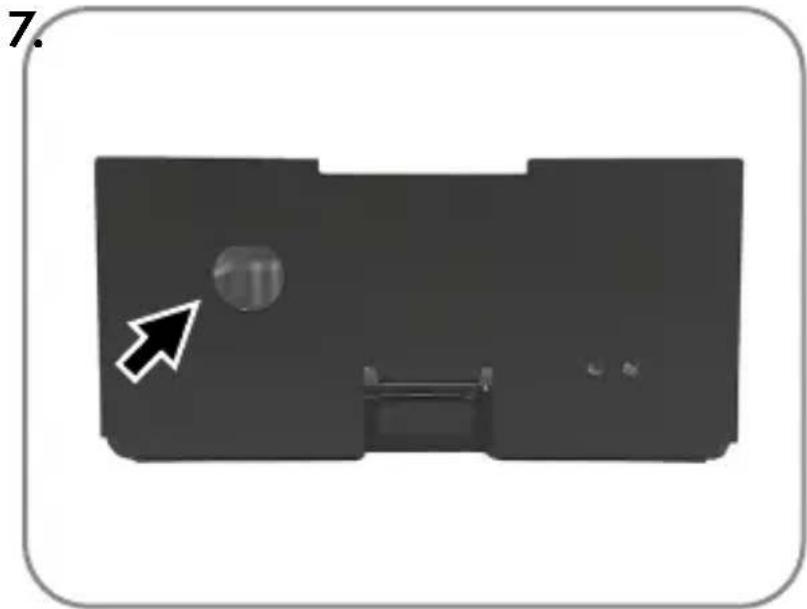

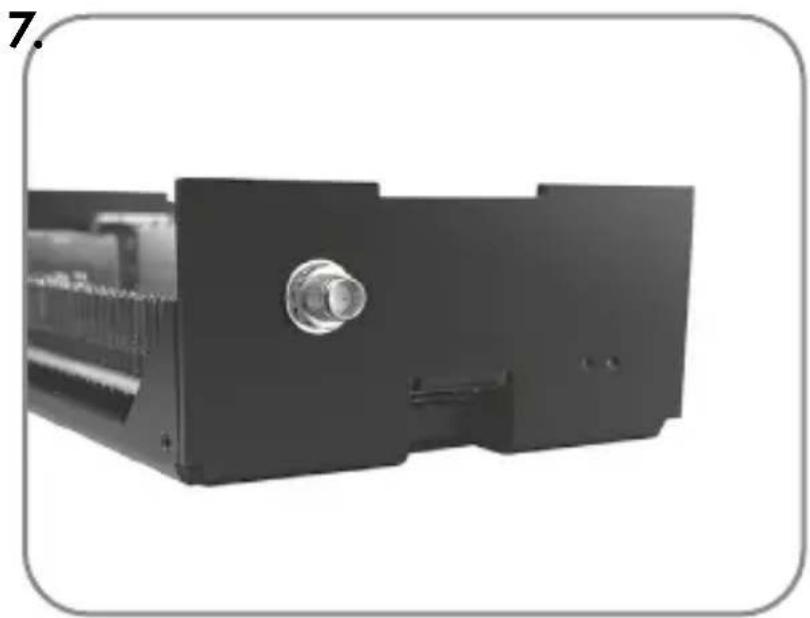

Sollten sie die Installation einer Antenne vornehmen wollen (nicht enthalten), installieren Sie bitte die Antenne in der Montagebohrung am Gehäuseunterteil, bevor Sie Schritt 5 ausführen.
