IB-RP103 - Computergehäuse Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	Schutzgehäuse für Raspberry Pi
Kompatible Modelle	Raspberry Pi 2 Model B, 3 Model B/B+ und kompatible Boards (z.B. NanoPi M4, Tinker-Board, Banana Pi M2 Berry)
Material	Acryl (durchsichtig)
Farbe	Transparent
Lieferumfang	1x IB-RP103, 1x zusätzliche durchsichtige Acrylabdeckung (für 30 mm Lüfter), 1x Satz Kühlkörper, 1x Satz Schrauben, 1x Schnellinstallationsanleitung
Besondere Merkmale	Zwei Deckel (durchgehend klar und für Lüfter), drei selbstklebende Kühlkörper, luftdurchlässige Seitengitter, Ausschnitte für alle Schnittstellen
Kühlung	Passiv durch Kühlkörper und Lüftungsgitter; optionaler 30 mm Lüfter (nicht enthalten)
Montage	Einfach, mit mitgeliefertem Zubehör, keine speziellen Werkzeuge nötig
Sicherheit	Vor Inbetriebnahme Betriebsanleitung lesen; Spannungsfreiheit sicherstellen; keine Modifikationen
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungsmittel
Entsorgung	Gemäß WEEE-Richtlinie, nicht im Hausmüll; Rückgabe an Verkaufsstelle oder Recycling-Sammelpunkt
Wärmeentwicklung	Ausreichende Belüftung sicherstellen; Lüfterauslass und Kühlkörper freihalten
Datenverlust	Vor Inbetriebnahme und vor Anschluss neuer Hardware Datensicherung durchführen
Elektrische Sicherheit	Nur mit Typenschild-konformem Netzteil betreiben; nicht während Gewitter anschließen
Reparatur	Im Reparaturfall an den Fachhandel wenden; eigenständige Modifikationen unzulässig
Garantie und Support	Kontakt: [e-mail], www.raidsonic.de

Häufig gestellte Fragen - IB-RP103 Icy Box

Welche Raspberry Pi Modelle sind mit dem IB-RP103 kompatibel?

Das Gehäuse ist speziell für Raspberry Pi 2 Model B, Raspberry Pi 3 Model B und 3 Model B+ entwickelt. Es ist auch mit anderen Boards wie NanoPi M4, Tinker-Board oder Banana Pi M2 Berry kompatibel, sofern diese die gleiche Größe und Anordnung der Anschlüsse aufweisen.

Wie installiere ich die Kühlkörper?

Entfernen Sie die Schutzfolie von den selbstklebenden Kühlkörpern. Setzen Sie sie dann auf die entsprechend dimensionierten PCB-Bauteile (z.B. Prozessor, Chipsatz). Drücken Sie sie leicht an, damit sie gut haften.

Wie kann ich einen Lüfter installieren?

Verwenden Sie den alternativen Deckel mit Lüfteröffnungen und Schraublöchern, der im Lieferumfang enthalten ist. Befestigen Sie einen handelsüblichen 30 mm Lüfter (nicht im Lieferumfang) mit den beiliegenden Schrauben im Deckel.

Wie reinige ich das Gehäuse richtig?

Nehmen Sie das Gerät vor der Reinigung außer Betrieb. Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive oder scheuernde Reinigungsmittel, da diese Kratzer, Farbveränderungen oder Feuchteschäden verursachen können. Stellen Sie sicher, dass nach der Reinigung keine Restfeuchtigkeit vorhanden ist.

Was muss ich bei der Montage des Gehäuses beachten?

Lesen Sie vor der Montage die Schnellinstallationsanleitung. Achten Sie auf scharfkantige Bauteile – vermeiden Sie Fingerverletzungen. Setzen Sie Bauteile nicht mit Gewalt zusammen und verwenden Sie nur das mitgelieferte Zubehör und Werkzeug.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Vor Arbeiten am Gerät Spannungsfreiheit sicherstellen. Kontakt mit spannungsführenden Teilen vermeiden. Das Gerät nur mit geeignetem Netzteil betreiben. Fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten. Keine eigenmächtigen Modifikationen durchführen.

Kann ich das Gehäuse auch mit anderen Single-Board-Computern verwenden?

Ja, das Gehäuse ist mit vielen Boards kompatibel, die die gleiche Größe und Anordnung der Anschlüsse wie der Raspberry Pi 2/3 haben. Beispiele sind NanoPi M4, Tinker-Board und Banana Pi M2 Berry. Überprüfen Sie vor dem Kauf die Abmessungen.

Was soll ich bei Datenverlust oder -sicherung beachten?

Führen Sie vor Inbetriebnahme und vor Anschluss neuer Hardware eine Datensicherung aller wichtigen Daten durch. Der Hersteller übernimmt keine Haftung für Datenverlust. Verwenden Sie ausschließlich das beiliegende Zubehör.

Wie entsorge ich das Produkt umweltgerecht?

Das Gerät darf nicht im Hausmüll entsorgt werden. Bringen Sie es zur Verkaufsstelle oder zu einem kommunalen Recycling-Sammelpunkt gemäß der WEEE-Richtlinie. Batterien falls enthalten separat entsorgen.

Wo erhalte ich Unterstützung bei Problemen oder Defekten?

Bei Fragen oder im Reparaturfall wenden Sie sich an den Fachhandel oder kontaktieren Sie den Support unter [e-mail]. Weitere Informationen finden Sie auf der Webseite www.raidsonic.de.

BEDIENUNGSANLEITUNG IB-RP103 Icy Box

Schnellinstallationsanleitung IB-RP103

Schutzgehäuse für Raspberry Pi® 2 und 3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-RP103

Schnellinstallationsanleitung IB-RP103

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität mit einzubauenden Boards zur Kenntnis!

Das Gerät wurde für folgende Modelle entwickelt:

- Raspberry Pi ^® 2, Model B

- Raspberry Pi ^® 3, Model B und Model B+

Es ist aber auch mit z.B. folgenden Modellen kompatibel:

NanoPi M4, Tinker-Board, Banana Pi M2 Berry

Verpackungsinhalt:

1× IB-RP103

1x zusätzliche, durchsichtige Acrylabdeckung passend für 30 mm Lüfter

1x Satz Kühlkörper

1x Satz Schrauben

1x Schnellinstallationsanleitung

(Raspberry Pf® nicht im Lieferumfang enthalten)

Schutzgehäuse für Raspberry Pi® 2 und 3

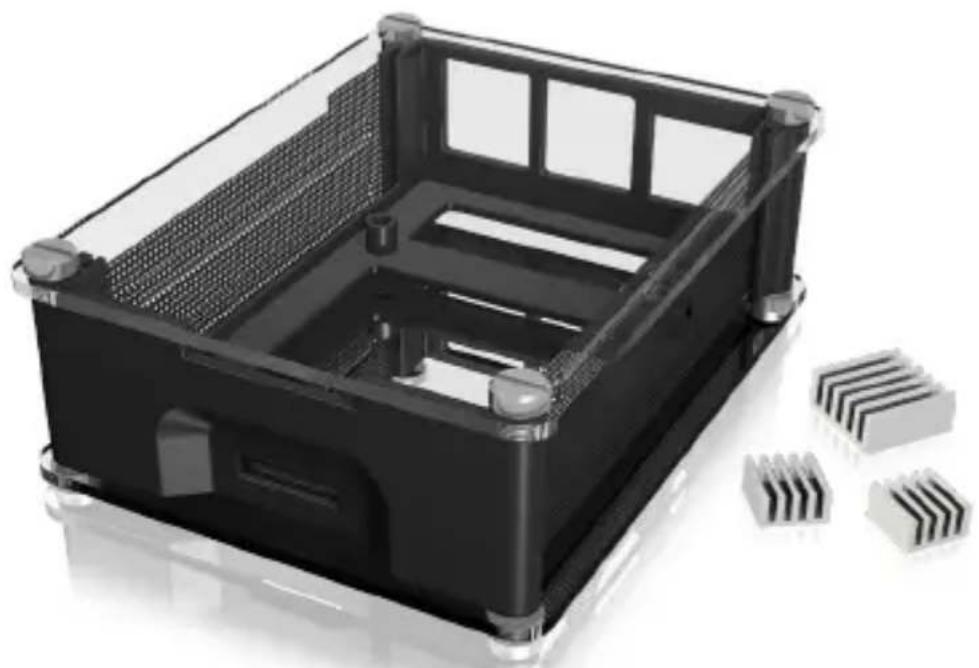

Schützt Ihren Raspberry Pi® Computer im stylischen Gehäuse mit durchsichtigen Acryldeckeln, einfach zu installieren und vielfältig einsetzbar.

Hauptmerkmale

• Schutzgehäuse speziell für den Raspberry Pi® 2 und 3 – Model B/B+ entwickelt
• Durchsichtige Acrylabdeckungen um die Pi Platine und Status-LEDs sichtbar zu halten
• Zwei Deckel inklusive – einer durchgehend klar, der Andere für den 30 mm Lüftereinbau
• Drei selbstklebende Kühlkörper für die wichtigsten Chipsätze inklusive
• Luftdurchlässige Seitengitter ermöglichen zusätzlich das Entweichen entstehender Wärme
• Ausschnitte für sämtliche Schnittstellen und Anschlüsse in den Seitenteilen bereits vorhanden
• Ermöglicht einfachen Zugang zur Stromversorgung, Video, Audio, USB, LAN und SD Schacht
  • Sichert und schützt Ihren Raspberry Pi

Schnellinstallationsanleitung IB-RP103

Zusammenbau

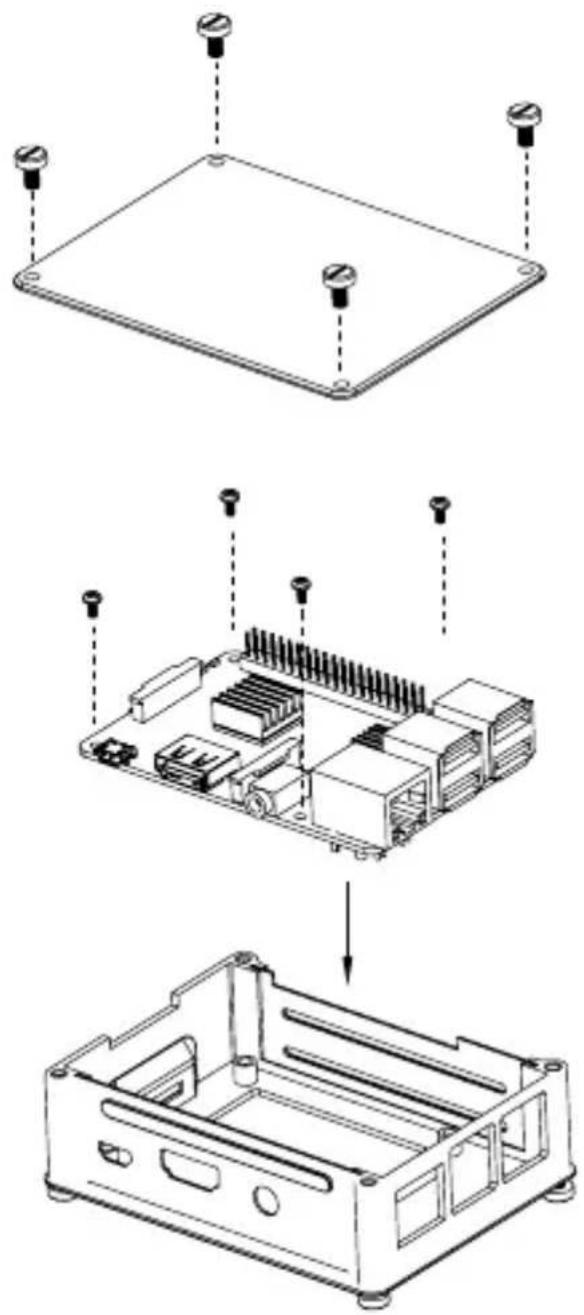

• Um das entsprechende Board einzubauen, folgen Sie bitte der Darstellung.
• Die Kühlkörper können bei Bedarf auf die entsprechend dimensionierten PCB Bauteile gesetzt werden. Bitte entfernen Sie die Folie, bevor Sie die Kühlkörper anbringen.
• Alternativ können Sie auch einen 30 mm Lüfter (nicht enthalten) im Deckel des Gehäuses verwenden. Benutzen Sie dafür den alternativen Deckel mit Lüfteröffnungen und Schraublöchern (enthalten).
