Produkttyp	Kapp- und Gehrungssäge
Marke	Cocraft
Modell	PRO ML10-DB
Stromversorgung	230–240 V AC, 50 Hz
Nennleistung	1200 W
Leerlaufdrehzahl	6000 U/min
Sägeblatttyp	TCT (Hartmetallbestückt)
Blattdurchmesser	255 mm
Blattbohrung	30 mm
Zähnezahl	60
Neigungsbereich	0° bis 45°
Gehrungsbereich	-45° / 0° / +45°
Max. Schnittleistung (0° Gehrung, 0° Neigung)	340 × 75 mm
Max. Schnittleistung (0° Gehrung, 45° Neigung)	340 × 45 mm
Max. Schnittleistung (45° Gehrung, 0° Neigung)	240 × 75 mm
Max. Schnittleistung (45° Gehrung, 45° Neigung)	240 × 45 mm
Gewicht	18 kg
Laserklasse	Klasse 2 (EN 60825-1)
Laserwellenlänge	650 nm
Laserleistung	< 1 mW
Geräuschpegel (LpA)	97,5 dB(A), K=3 dB
Geräuschpegel (LwA)	106,8 dB(A), K=3 dB
Staubabsaugung	Staubbeutel enthalten, optionaler Absauger
Sicherheitsmerkmale	Sägeblattschutz, Sicherheitshebel, Spindelarretierung, Not-Aus
Kohlebürstenprüfung	Alle 50 Stunden prüfen, bei < 6 mm ersetzen

Häufig gestellte Fragen - PRO ML10-DB Cocraft

Wie wechsle ich das Sägeblatt an der Cocraft PRO ML10-DB?

Ziehen Sie den Netzstecker. Heben Sie den Sägekopf an, lösen Sie die Schraube am Sägeblattschutz, schwenken Sie den Schutz zurück, drücken Sie die Spindelarretierung, drehen Sie das Blatt bis es einrastet, dann drehen Sie die Blattschraube im Uhrzeigersinn (Linksgewinde) zum Entfernen. Ersetzen Sie es durch ein Blatt mit denselben Spezifikationen, stellen Sie sicher, dass die Drehrichtung mit dem Pfeil übereinstimmt. Ziehen Sie die Schraube gegen den Uhrzeigersinn an, lösen Sie die Spindelarretierung und schwenken Sie den Schutz wieder in Position.

Welchen Sägeblatttyp soll ich verwenden?

Verwenden Sie nur TCT (Hartmetallbestückt) -Blätter mit einem Durchmesser von 255 mm und einer Bohrung von 30 mm. Verwenden Sie keine HSS-Blätter. Beachten Sie stets die maximale Drehzahlangabe auf dem Blatt.

Wie stelle ich den Neigungswinkel ein?

Lösen Sie den Neigungsverriegelungshebel (24), neigen Sie den Sägekopf mit der Neigungsskala (23) auf den gewünschten Winkel, dann ziehen Sie den Verriegelungshebel fest. Zur Feineinstellung der 0°- oder 45°-Anschläge verwenden Sie die entsprechenden Einstellschrauben (16 und 25).

Wie verwende ich die Laserführung?

Drücken Sie den Laserlinienschalter (3), um den Laser einzuschalten. Der Laser projiziert eine Linie auf das Werkstück, um den Schnittverlauf anzuzeigen. Blicken Sie niemals direkt in den Laserstrahl. Der Laser ist Klasse 2 und darf nicht durch einen anderen Typ ersetzt werden.

Was ist die maximale Schnittleistung?

Bei 0° Gehrung und 0° Neigung kann die Säge Werkstücke bis zu 340 × 75 mm schneiden. Bei 45° Neigung beträgt die Leistung 340 × 45 mm. Bei 45° Gehrung und 0° Neigung sind es 240 × 75 mm. Bei 45° Gehrung und 45° Neigung sind es 240 × 45 mm. Verwenden Sie die Schiebefunktion für breitere Werkstücke.

Wie warte ich die Kohlebürsten?

Ziehen Sie den Netzstecker. Entfernen Sie die Kohlebürstenstopfen (22) auf jeder Seite des Motors. Entnehmen Sie die Bürsten und überprüfen Sie deren Länge. Wenn eine Bürste kürzer als 6 mm ist oder die Feder beschädigt ist, ersetzen Sie beide Bürsten. Überprüfen Sie nach den ersten 50 Betriebsstunden, dann alle 10 Stunden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie stets Schutzbrille, Gehörschutz und eine Staubmaske. Stellen Sie sicher, dass der Sägeblattschutz funktioniert. Befestigen Sie das Werkstück mit Klammern. Halten Sie Ihre Hände vom Sägeblatt fern. Trennen Sie die Stromversorgung vor dem Wechseln des Blattes oder Wartungsarbeiten. Betreiben Sie die Maschine niemals wenn Sie müde sind oder unter Medikamenteneinfluss stehen.

Wie führe ich einen Gehrungsschnitt durch?

Heben Sie den Sägekopf an, lösen Sie den Arretierungsknopf (20) und heben Sie den Verriegelungshebel (21). Drehen Sie den Drehtisch mit der Skala auf den gewünschten Gehrungswinkel. Ziehen Sie den Arretierungsknopf fest. Führen Sie den Schnitt wie bei einem normalen Querschnitt durch.

Was soll ich tun, wenn der Motor nicht startet?

Lösen Sie sofort den Netzschalter. Ziehen Sie den Netzstecker und überprüfen Sie, ob das Blatt frei dreht. Überprüfen Sie alle Kabel und Anschlüsse. Stellen Sie sicher, dass die Stromversorgung geerdet und durch eine 10 A träge Sicherung geschützt ist. Überlasten Sie den Stromkreis nicht mit anderen Werkzeugen.

Wie reinige und lagere ich die Säge?

Entleeren Sie den Staubbeutel regelmäßig. Halten Sie die Lüftungsschlitze sauber, indem Sie sie mit Druckluft ausblasen oder absaugen. Lagern Sie die Säge in einem verschlossenen, trockenen Bereich außerhalb der Reichweite von Kindern. Wischen Sie die Oberflächen mit einem trockenen Tuch ab. Verwenden Sie keine Lösungsmittel. Stellen Sie sicher, dass alle beweglichen Teile frei von Schmutz sind.

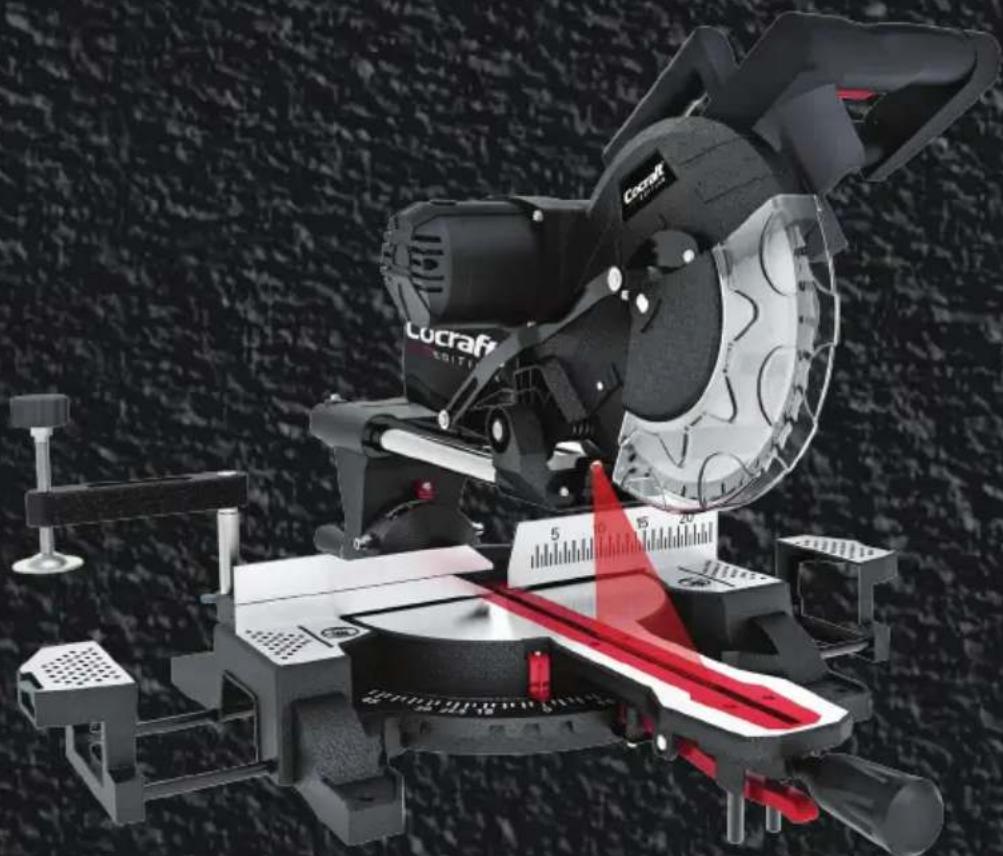

BEDIENUNGSANLEITUNG PRO ML10-DB Cocraft

KAPP- UND GEHRUNGSSÄGE

Important!

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Art.no Model

40-9931 HM1028R

Sliding Mitre Saw

Art.no 40-9931 Mode HM1028R

Art.nr 40-9931 Modell HM1028R

Kapp- und Gehrungssäge

Art.Nr. 40-9931 Modell HM1028R

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Warnung:

Beim Einsatz dieses Werkzeugs sind grundsätzliche Vorsichtsmaßnahmen zu beachten, damit die Gefahr von Feuer, Stromschlägen und Verletzungen auf ein Minimum beschränkt bleibt. Vor Inbetriebnahme des Geräts sämtliche Hinweise durchlesen und aufbewahren.

• Den Arbeitsplatz sauber halten. Unübersichtliche Arbeitsflächen erhöhen die Unfallgefahr.
• Rücksicht auf das Arbeitsumfeld nehmen. Das Werkzeug niemals Regen aussetzen. Mit dem Werkzeug nicht in Feucht- oder Nassräumen arbeiten. Den Arbeitsplatz immer gut beleuchten. Das Werkzeug nicht in der Nähe von leichtentzündlichen Flüssigkeiten oder Gasen verwenden.
• Stromschläge vermeiden. Körperkontakt mit geerdeten Gegenständen wie Wasserleitungen, Heizungen, Kochherd oder Kühlschrank vermeiden.
• Andere Personen auf Abstand halten. Personen, die nicht an der Arbeit beteiligt sind, insbesondere Kinder, das Werkzeug und die Netzkabel nicht anfassen lassen. Bei diesen Personen ist auf ausreichenden Abstand zum Arbeitsplatz zu achten.
• Das Gerät an einem sicheren Ort aufbewahren. Nicht verwendetes Werkzeug in einem trockenen, verschlossenen Raum und außer Reichweite von Kindern aufbewahren.
• Das Werkzeug nicht überlasten. Es arbeitet besser und sicherer mit der vorgesehenen Vorschubgeschwindigkeit.
• Das richtige Werkzeug einsetzen. Kleine Werkzeuge nicht mit großen Arbeiten überbeanspruchen, für die eigentlich kräftigere Geräte erforderlich sind. Werkzeuge oder Zubehör nicht für Arbeitsschritte zweckentfremden, für die sie nicht vorgesehen sind, also z. B. nicht eine Kreissäge zum Entasten verwenden.
• Geeignete Kleidung tragen. Keine lockeren Kleidungs- oder Schmuckstücke tragen, da sie an rotierenden Teilen hängenbleiben können. Für die Arbeit im Freien wird das Tragen rutschfester Schuhe empfohlen. Lange Haare zurückbinden oder ein Haarnetz tragen.

• Immer persönliche Schutzausrüstung tragen. Augenschutz tragen. Bei staubigen Arbeiten Staubfilter oder Staubmaske benutzen.

• Absaugvorrichtung verwenden. Wenn Staubabsaug- und -auffangevorrichtungen angebracht werden können, sicherstellen, dass diese angeschlossen sind und korrekt angewendet werden.

• Niemals das Netzkabel zweckentfremden. Nicht am Kabel, sondern am Stecker anfassen, um diesen aus der Steckdose zu ziehen. Sicherstellen, dass das Anschluss-kabel nicht mit Hitze, Öl oder scharfen Kanten in Kontakt kommt.
• Das Werkstück ordentlich festspannen. Wenn möglich, Zwingen oder einen Schraubstock verwenden, damit das Werkzeug mit beiden Händen geführt werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.

- Nicht zu weit nach vorne strecken. Für einen sicheren Stand und gutes Gleichgewicht sorgen.

- Die Werkzeuge mit Sorgfalt pflegen. Sauberes Werkzeug mit scharfen Schneiden ist die Grundlage für sichere und gute Ergebnisse. Beim Ölen oder dem Austausch von Zubehörteilen den Anweisungen im Handbuch folgen. Das Netzkabel regelmäßig kontrollieren. Beschädigte Netzkabel sind von einer Fachkraft auszutauschen. Sämtliche Verlängerungskabel regelmäßig auf Schäden kontrollieren. Griffe und Bedienungsvorrichtungen an der Maschine oder dem Werkzeug müssen stets trocken, sauber und fettfrei sein.

- Den Strom abschalten. Vor Wartungsarbeiten oder beim Austausch von Zubehörteilen, wie Formteilen, Bohrern, Stahlteilen, Schleifbändern oder Sägeblättern den Netzstecker ziehen und den Notschalter betätigen.

- Alle Montageschlüssel und -werkzeuge entfernen. Es empfiehlt sich, Schlüssel und andere Werkzeuge aufzuräumen bevor die Maschine eingeschaltet wird.

- Unbeabsichtigtes Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen, dass der Schalter auf AUS steht, bevor die Netzverbindung hergestellt wird.

- Die richtigen Verlängerungskabel verwenden. Im Außenbereich ausschließlich Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind. Verlängerungskabel mit ausreichendem Querschnitt verwenden und immer das gesamte Kabel abrollen.

- Bei der Arbeit Vernunft walten lassen und mit Achtsamkeit vorgehen. Die einzelnen Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können. Die Maschine bzw. das Werkzeug nicht unter dem Einfluss von Medikamenten oder bei Müdigkeit benutzen.

- Vor dem Einschalten des Werkzeugs stets Folgendes sicherstellen:

• Schutzvorrichtungen und sonstige Teile müssen unbeschädigt sein und ihre Funktion erfüllen.
• Bewegliche Teile müssen korrekt eingestellt sein und sich frei drehen können.
• Bewegliche Teile dürfen sich nicht verfangen oder festfahren.
• Es darf kein Defekt vorliegen.

• Es dürfen keine sonstigen Umstände die Ausführung der Arbeit behindern.

• Das empfohlene Zubehör verwenden. Der Einsatz von nicht empfohlenem Zubehör kann zu Unfällen oder Personenschäden führen.

• Reparaturen nur von qualifizierten Technikern ausführen lassen. Das Werkzeug erfüllt die geltenden Sicherheitsanforderungen. Reparaturen des Werkzeugs sind immer von einer Fachkraft und mit Original-Ersatzteilen auszuführen, ansonsten besteht die Gefahr von Unfällen oder Verletzungen.

Besondere Sicherheitsvorschriften für Kapp- und Gehrungssägen

• Niemals beschädigte oder deformierte Sägeblätter verwenden.
• Abgenutzte Tischeinlagen austauschen.
• Nur Sägeblätter verwenden, die vom Hersteller empfohlen werden.
• Keine Sägeblätter verwenden, die aus HSS-Stahl hergestellt wurden.
• Sägeblätter verwenden, die für das zu bearbeitende Material geeignet sind.
• Nie andere Materialien bearbeiten, als die für das Sägeblatt angegebenen.
• Sicherstellen, dass das Sägeblatt die richtige Geschwindigkeitsklasse besitzt.
• Beim Verschieben der Maschine am Handgriff anfassen.
• Die Säge nur einsetzen, wenn die Schutzvorrichtungen angebracht wurden und problemlos funktioniert.
• Den Fußboden frei von Spänen und Abfällen halten.
• Nur Abstandhalter und Sägeblattflansche verwenden, die zu dieser Säge passen.
• Bei einer Maschine mit Laser darf der installierte Laser nicht gegen einen anderen Typ ausgetauscht werden. Reparaturen sind nur vom Hersteller des Lasers oder einem autorisierten Servicebetrieb auszuführen.
• Verkeilte oder abgetrennte Teile nicht entfernen, bevor das Sägeblatt steht.
• Vor dem Sägen für einen sicheren Stand der Säge sorgen. Bei Bedarf die Maschine auf einem Arbeitstisch oder dergleichen befestigen.
• Das Werkstück beim Sägen immer festspannen, z. B. mit einer Zwinge.
• Bei der Arbeit mit langen Werkstücken einen zusätzlichen Tisch, Rollenbahnen oder dergleichen zum Abstützen verwenden.

Auch beim bestimmungsgemäßen Gebrauch der Maschine lassen sich nicht alle denkbaren Risiken vermeiden. Aufgrund der Konstruktion und der Verwendung der Maschine sind bei ihrem Einsatz folgende Gefahrenmomente gegeben:

• Kontakt mit dem Sägeblatt im nicht geschützten Bereich.
• Kontakt mit dem sich drehenden Sägeblatt (Schnittverletzungen).
• Das Werkstück oder Teile davon werden auf die Bedienungsperson zurückgeschleudert (Rückschlageffekt).
• Bruch des Sägeblatts.
• Hartmetallteile können sich lösen und herausgeschleudert werden.
• Gehörschäden können auftreten, wenn kein Gehörschutz getragen wird.
• Schädliche Stäube können zu Verletzungen führen, wenn der Arbeitsort nicht ausreichend belüftet wird.

Produktkennzeichnung mit Sicherheitssymbolen

• Laser, Klasse 2 (EN 60825-1:2007).
- Niemals in den Laserstrahl blicken.
- Den Laserstrahl niemals auf die Augen von Personen oder Tieren richten.

Die Bedienungsanleitung vollständig durchlesen.

Beim Arbeiten immer Gehörschutz, Schutzbrille und Atemschutz tragen.

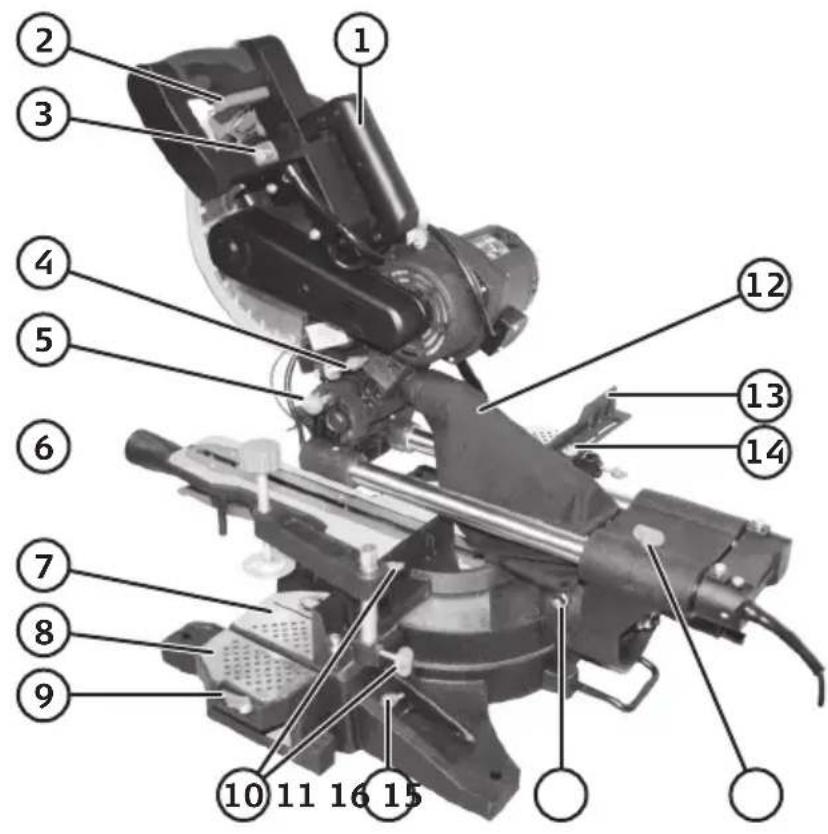

Produktbeschreibung

1. Griff
2. Startschalter
3. Schalter für die Laserlinie
4. Einstellung der Schnitttiefe
5. Sperre für den Sägekopf
6. Zwinge
7. Gehrungstisch
8. Stütztisch
9. Anschlag
10. Einstellung der Zwinge
11. Sicherungsschraube für den Stütztisch
12. Spänebeutel

13. Anschlag

14. Einstellung des Anschlags

15. Sicherungsschraube für die Zugvorrichtung
16. Einstellung der 0° Endstellung
17. Sicherheitsriegel
18. Spindel-Arretierung
19. Klingenschutz
20. Drehriegel
21. Sperre für feste Winkel
22. Deckel über den Kohlebürsten
23. Skale
24. Drehriegel zum Abwinkeln der Säge
25. Einstellung der 45° Endstellung
26. Sägekopf

Maßnahmen vor der Inbetriebnahme

• Die Säge muss sicher an der Werkbank oder am Untergestell montiert sein.
- Sämtliche Schutz- und Sicherheitsanordnungen müssen korrekt montiert sein.
- Das Sägeblatt muss sich in allen Einstellungsvarianten ungehindert drehen können.
- Sicherstellen, dass sich keine Fremdkörper (Nägel, Schrauben etc.) im Werkstück befinden, wenn bereits zuvor bearbeitetes Holz gehandhabt wird.
- Sicherstellen, dass das Sägeblatt korrekt angebracht ist und dass sich alle beweglichen Teile ungehindert bewegen können.

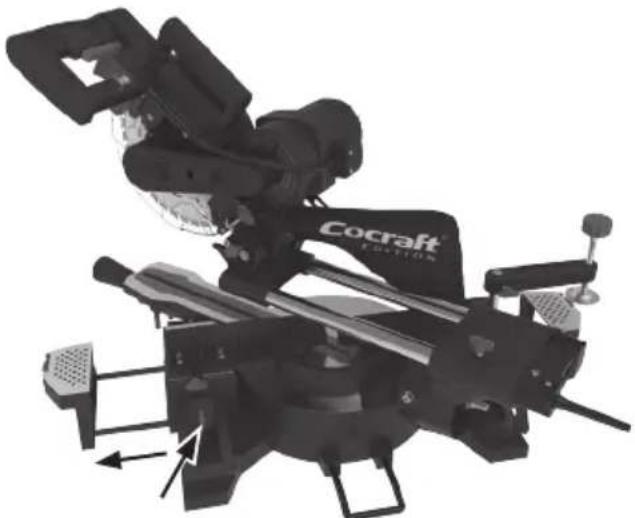

Benutzung Stütztisch

1. Die Sicherungsschraube (11) des Stütztisches lösen.
2. Den Stütztisch herausziehen.
3. Die Sicherungsschraube wieder anziehen.

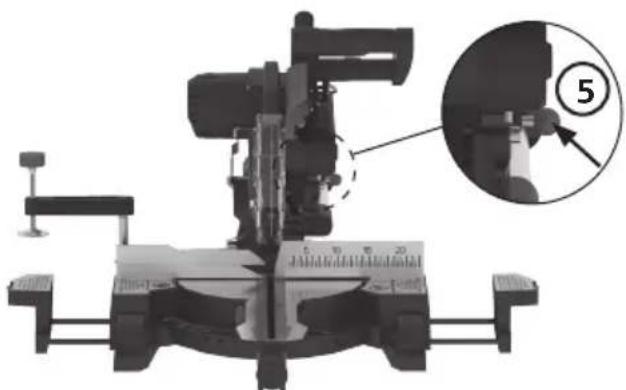

Mit dem Sägeblatt im Winkel 0° sägen

Beim Trennen von Werkstücken mit bis zu 120 mm Breite ist die Zugfunktion der Säge nicht nötig und die Säge kann in der hinteren Stellung mithilfe der Zugvorrichtung (15) fixiert werden. Werden Werkstücke mit einer Breite über 120 mm getrennt, zunächst sicherstellen, dass die Zugvorrichtung gelöst wurde und dass der Sägekopf (26) beweglich ist, bevor die Sägearbeit aufgenommen wird.

1. Die Sperre (5) herausziehen und den Sägekopf dadurch in die obere Stellung bringen.
2. Den Sägekopf mit dem Griff (1) nach hinten führen und den Sägekopf mit der Zugvorrichtung (15) in dieser Position fixieren falls dies nötig ist (je nach Werkstückbreite).

3. Das Werkstück, das abgesägt werden soll, am Anschlag (13) auf dem Gehrungstisch (7) anlegen.

4. Mit der Zwinge (6) fixieren, um zu verhindern, dass sich das Werkstück während des Sägens löst.

1. Bei Bedarf die Laserlinie mit dem Schalter (3) einschalten.
2. Den Startschalter (2) betätigen, um den Motor zu starten, den Sicherheitsriegel (17) eindrücken und den Sägekopf ruhig und gleichmäßig nach unten führen und das Sägeblatt das Werkstück kappen lassen.
3. Nach abgeschlossenem Sägevorgang den Startschalter loslassen. Wenn der Motor still steht, den Sägekopf in seine obere Stellung führen.

Warnung: Die Ausgleichsfedern der Maschine drücken den Sägekopf nach dem Sägevorgang automatisch nach oben. Daher nach dem Sägevorgang den Sägekopf nicht loslassen, sondern festhalten und vorsichtig abbremsen, wenn der Sägekopf nach oben federt.

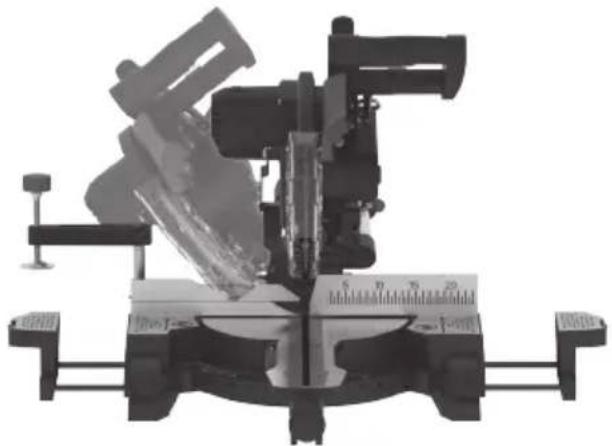

Mit Sägeblatt im Winkel 0-45° quer sägen

1. Den Drehriegel (24) lösen, woraufhin das Sägeblatt mithilfe der Skale (23) in einen beliebigen Winkel gebracht werden kann.
2. Den Drehriegel anziehen, um es zu fixieren.
3. Gemäß der bereits beschriebenen Vorgehensweise kappen.

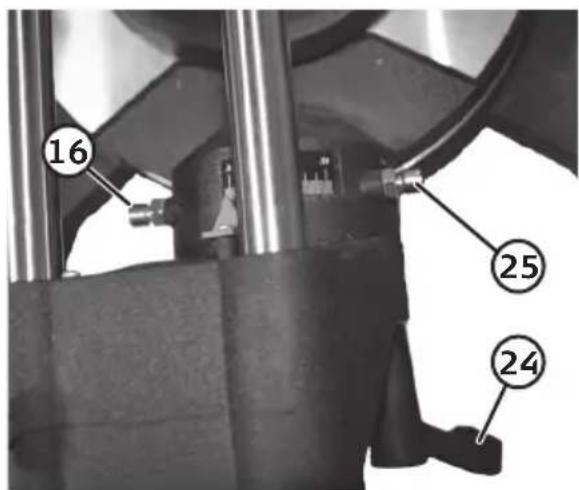

Feineinstellung der 0° und 45° Endstellung

1. Den Drehriegel (24) lösen und die Säge in die Endstellung 0° bringen.
2. Den Winkel zwischen Sägeblatt und Gehrungstisch mit einer 90°-Schablone überprüfen.
3. Bei Bedarf die Endstellung mit der Einstellschraube (16) anpassen, dazu die Mutter lösen und die Schraube anpassen. Die Schraube nach der Einstellung wieder mit der Mutter fixieren.
4. Bei der Einstellung der 45°-Endstellung wie oben vorgehen, aber die Einstellschraube (25) und eine 45°-Schablone benutzen.

Gehrungssägen -45°/0°/+45°

1. Die Sperre (5) herausziehen und den Sägekopf (26) dadurch in die obere Stellung bringen.
2. Den Drehriegel (20) lösen, die Sperre (21) hochziehen und mithilfe der Maßangaben den gewünschten Gehrungswinkel einstellen.
3. Den Drehriegel anziehen und entsprechend der Beschreibung oben sägen.

Gebogene Werkstücke sägen

Wenn das Werkstück gebogen ist, es wie oben agbebildet ausrichten, damit es gegen Ende des Sägevorgangs nicht das Sägeblatt einklemmt.

Pflege und Wartung

Spänebeutel

Die Säge ist mit einem Spänebeutel (12) versehen, der durch Öffnen des Reißverschlusses an der Unterseite entleert werden kann. Statt dem Spänebeutel kann auch eine Späneabsaugvorrichtung angeschlossen werden.

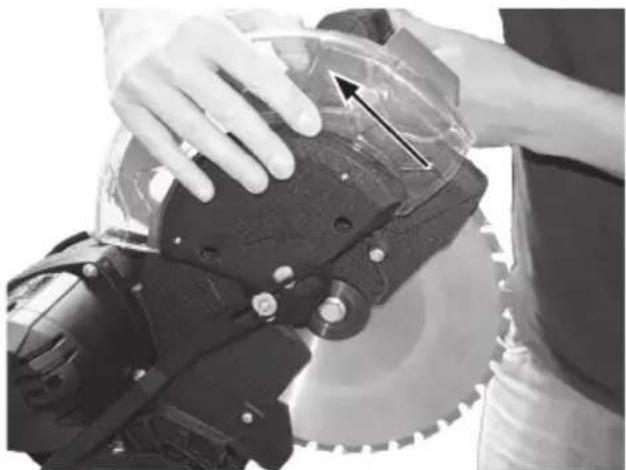

Sägeblattwechsel

Hinweis: Schutzhandschuhe tragen, das Sägeblatt ist scharf.

1. Den Netzstecker aus der Steckdose ziehen.
2. Die Sperre (5) herausziehen und den Sägekopf dadurch in die obere Stellung bringen.

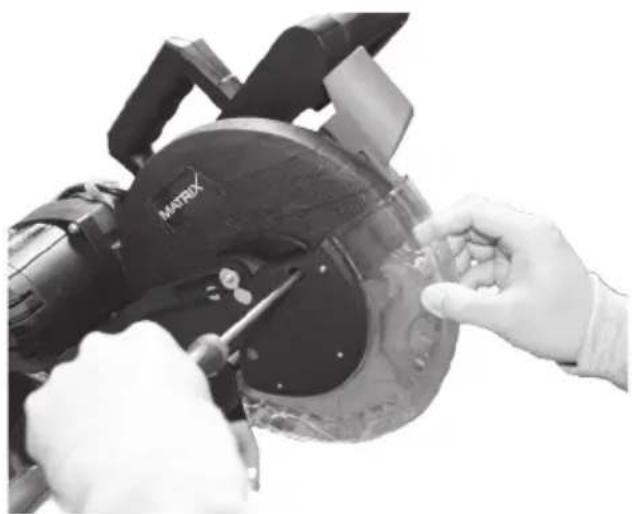

3. Die Position des Blattschutzes etwas verändern, damit die Schraube in der Aussparung wie auf der Abbildung gezeit gelöst werden kann.
   Hinweis: Die Schraube nicht komplett herausdrehen, sondern nur etwas lösen.

1. Den Blattschutz nach oben schieben, sodass die Blattschraube sichtbar wird.

2. Die Spindel-Arretierung (18) mit der einen Hand eindrücken und mit der anderen Hand das Sägeblatt drehen bis die Spindel-Arretierung dieses fixiert.

3. Die Spindel-Arretierung gedrückt halten und mit dem mitgelieferten Schlüssel die Blattschraube lösen. Hinweis: Die Blattschraube hat ein Linksgewinde, im Uhrzeigersinn drehen, um sie zu lösen.

4. Die Sägeblattschraube und den äußeren Sägeblattflansch abnehmen.

5. Das Sägeblatt und den inneren Sägeblattflansch abnehmen.

6. Darauf achten, dass Sägeblattflansche und Befestigungsschrauben vor der Montage gereinigt werden. Die Rotationsrichtung des Sägeblattes muss mit dem Pfeil auf dem Sägengehäuse übereinstimmen.

7. Das neue Sägeblatt in umgekehrter Reihenfolge montieren. Den Blattschutz zurückschieben und die Schraube, die im Punkt 3 gelöst wurde, wieder anziehen.

1. Sicherstellen, dass die Spindel-Arretierung nicht mehr fest sitzt.

2. Sicherstellen, dass sämtliche Schutzvorrichtungen korrekt montiert und funktionstüchtig sind, bevor mit dem Sägen begonnen wird.

Warnung: Nach dem Wechsel des Sägeblatts sicherstellen, dass sich das Sägeblatt in sämtlichen Lagen ungehindert drehen kann.

Warnung: Den Schlüssel abnehmen und die Spindel-Arretierung lösen, bevor die Maschine gestartet wird.

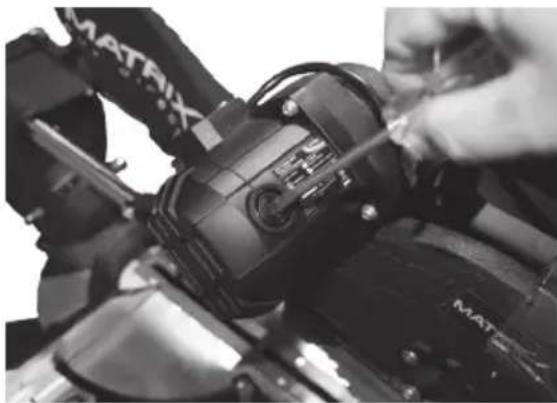

Inspektion und Kohlebürstenwechsel

Warnung: Vor dem Kontrollieren der Kohlebürsten den Netzstecker aus der Steckdose ziehen.

Die Lebensdauer der Kohlebürsten beruht darauf, wie stark der Motor belastet wird. Ist die Säge neu oder wurden neue Kohlebürsten eingesetzt, deren Zustand nach 50 Betriebsstunden überprüfen. Nach der ersten Kontrolle die Kohlebürsten jede zehnte Betriebsstunde kontrollieren, bis sie erneut ausgewechselt werden müssen. Die Kohlebürsten wie folgt kontrollieren:

1. Die Abdeckungen (22) auf beiden Seiten des Motors entfernen.
2. Die Kohlebürsten sitzen unter den Abdeckungen, diese auf ihren Halterungen ziehen.
3. Zunächst die Länge der Kohlebürste überprüfen, diese muss mindestens 6 mm betragen.
4. Beide Kohlebürsten auswechseln, wenn eine der Bürsten weniger als 6 mm misst oder wenn eine Feder oder ein Shuntkabel verbrannt oder anderweitig beschädigt ist.

Fehlersuche bei Motorproblemen

1. Um eine Überhitzung des Motors zu vermeiden, diesen regelmäßig mit Druckluft oder einem Staubsauger reinigen, damit die Kühlung nicht durch Späne oder Staub beeinträchtigt wird.
2. Die Säge an eine geerdete Steckdose anschließen, die mindestens mit einer trägen 10-A-Sicherung abgesichert ist.
3. Den Startschalter loslassen, wenn der Motor nicht sofort startet. Den Netzstecker ziehen und sicherstellen, dass das Sägeblatt frei rotieren kann.
4. Bleibt das Sägeblatt beim Sägen stecken: Sofort den Startschalter loslassen und den Netzstecker aus der Steckdose ziehen. Das Sägeblatt vom Werkstück lösen, den Stecker in die Steckdose stecken und dann den Motor wieder starten.
5. Alle Anschlüsse und eventuelle Verlängerungskabel überprüfen.

6. Sicherstellen, dass nicht mehrere Werkzeuge oder andere Ausrüstung wie Scheinwerfer etc. an dieselbe Steckdose wie die Säge angeschlossen sind. Dies kann zu einer Überbelastung der Sicherung führen.

7. Nur Verlängerungskabel mit den folgenden Querschnitten benutzen:

8. Bis 7 m: min. 1,5 mm²

9. 7-15 m: min. 2 mm ^4
10. Max. Länge Verlängerungskabel 15 m

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushalts abfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 230–240 V AC, 50Hz

Nennleistung 1200 W

Drehzahl ohne Last 6000 /min

Sägeblatt mit Hartmetallzähnen ∅ 255 × ∅ 30

Anzahl Zähne 60

Einstellbare Neigung des Sägeblatts 0–45°

Einstellbares Gehrungssägen -45^/0^/+45^

Tisch 500 × 160 mm

Max. Werkstückgröße bei 0° Gehrung und 0° Winkel 340 × 75 mm

Max. Werkstückgröße bei 0° Gehrung und 45° Winkel 340 × 45 mm

Max. Werkstückgröße bei 45° Gehrung und 0° Winkel 240 × 75 mm

Max. Werkstückgröße bei 45° Gehrung und 45° Winkel 240 × 45 mm

Schallpegel LpA: 97,5 dB(A), K = 3 dB LwA: 106,8 dB(A), K = 3 dB

Laser P = < 1 mW, λ = 650 nm Klasse 2 gemäß EN 60825-1

Gewicht 18 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

SLIDING MITRE SAW

Cocraft 40-9931

HM1028R

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
