PRO ML10-DB - Såg Cocraft - Gratis bruksanvisning och manual

Produkttyp	Kombinationsgärningssåg
Märke	Cocraft
Modell	PRO ML10-DB
Strömförsörjning	230–240 V AC, 50 Hz
Märkeffekt	1200 W
Tomgångsvarvtal	6000 rpm
Sågbladstyp	TCT (hårdmetallspetsad)
Bladdiameter	255 mm
Bladhål	30 mm
Antal tänder	60
Geringsvinkelområde (vertikalt)	0° till 45°
Gärningsvinkelområde (horisontellt)	-45° / 0° / +45°
Max kapacitet (0° gärning, 0° geringsvinkel)	340 × 75 mm
Max kapacitet (0° gärning, 45° geringsvinkel)	340 × 45 mm
Max kapacitet (45° gärning, 0° geringsvinkel)	240 × 75 mm
Max kapacitet (45° gärning, 45° geringsvinkel)	240 × 45 mm
Vikt	18 kg
Laserklass	Klass 2 (EN 60825-1)
Laservåglängd	650 nm
Lasereffekt	< 1 mW
Ljudnivå (LpA)	97.5 dB(A), K=3 dB
Ljudnivå (LwA)	106.8 dB(A), K=3 dB
Dammuppsamling	Dammpåse ingår, extra utsug tillval
Säkerhetsfunktioner	Bladskydd, säkerhetsspärr, spindellås, nödstopp
Kolborstinspektion	Kontrollera var 50:e timme, byt om < 6 mm

Vanliga frågor - PRO ML10-DB Cocraft

Hur byter jag sågbladet på Cocraft PRO ML10-DB?

Koppla ur sågen. Lyft såghuvudet, lossa skruven på bladskyddet, sväng tillbaka skyddet, tryck på spindellåset, vrid bladet tills det låser, vrid sedan bladets bult medurs (vänstergänga) för att ta bort. Byt till ett blad med samma specifikationer, kontrollera att rotationsriktningen stämmer med pilen. Dra åt bulten moturs, släpp spindellåset och sväng tillbaka skyddet.

Vilken typ av sågblad ska jag använda?

Använd endast TCT-blad (hårdmetallspetsade) med diameter 255 mm och hål 30 mm. Använd inte HSS-blad. Observera alltid maxvarvtal på bladet.

Hur justerar jag geringsvinkeln?

Lossa geringslåsspaken (24), luta såghuvudet till önskad vinkel med hjälp av geringsskalan (23), dra sedan åt låsspaken. För finjustering av 0° eller 45° stopp, använd respektive justerskruvar (16 och 25).

Hur använder jag laserstyrningen?

Tryck på laserlinjeströmbrytaren (3) för att slå på lasern. Lasern projicerar en linje på arbetsstycket som visar skärbanan. Titta aldrig direkt in i laserstrålen. Lasern är klass 2 och får inte ersättas med annan typ.

Vad är den maximala kapaciteten?

Vid 0° gärning och 0° geringsvinkel kan sågen skära arbetsstycken upp till 340 × 75 mm. Vid 45° geringsvinkel är kapaciteten 340 × 45 mm. Vid 45° gärning och 0° geringsvinkel är den 240 × 75 mm. Vid 45° gärning och 45° geringsvinkel är den 240 × 45 mm. Använd skjutfunktionen för bredare bitar.

Hur underhåller jag kolborsten?

Koppla ur sågen. Ta bort kolborstlocken (22) på var sida av motorn. Ta ut borstarna och kontrollera längden. Om någon borste är kortare än 6 mm eller fjädern är skadad, byt båda borstarna. Inspektera efter första 50 timmarna, därefter var 10:e timme.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid skyddsglasögon, hörselskydd och dammmask. Kontrollera att bladskyddet fungerar. Säkra arbetsstycket med klämmor. Håll händerna borta från bladet. Koppla bort strömmen före bladbyte eller service. Använd aldrig sågen om du är trött eller under medicinering.

Hur gör jag ett gärningssnitt?

Lyft såghuvudet, lossa låsknappen (20) och lyft låsspaken (21). Vrid vridbordet till önskad gärningsvinkel med hjälp av skalan. Dra åt låsknappen. Skär sedan som vid ett vanligt tvärsnitt.

Vad gör jag om motorn inte startar?

Släpp genast strömbrytaren. Koppla ur sågen och kontrollera att bladet snurrar fritt. Inspektera alla kablar och anslutningar. Se till att strömkällan är jordad och skyddad av en 10 A trög säkring. Överbelasta inte kretsen med andra verktyg.

Hur rengör och förvarar jag sågen?

Töm dammpåsen regelbundet. Håll ventilationsöppningarna rena genom att blåsa med tryckluft eller dammsuga. Förvara sågen på ett låst, torrt ställe utom räckhåll för barn. Torka av ytor med en torr trasa. Använd inga lösningsmedel. Se till att alla rörliga delar är fria från skräp.

BRUKSANVISNING PRO ML10-DB Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Varning!

När du använder detta verktyg ska grundläggande försiktighetsåtgärder iakttas för att minska risken för brand, elektrisk chock och personskada. Läs alla dessa instruktioner innan du använder produkten och spara dessa instruktioner.

• Håll arbetsplatsen ren. Belamrade ytor och bord inbjuder till olyckor.
• Ta hänsyn till arbetsmiljön. Utsätt inte verktyget för regn. Använd inte verktyget i fuktiga eller våta utrymmen. Håll arbetsplatsen väl upplyst. Använd inte verktyget i närheten av lättantändliga vätskor eller gaser.
• Undvik elektrisk chock. Undvik kroppskontakt med jordade föremål som t.ex. vattenledningar, element, köksspisar och kylskåp.
• Håll andra människor på avstånd. Låt inga människor, speciellt inte barn, som inte deltar i arbetet röra vid verktyget eller dess skarvsladdar. Håll dem på avstånd från arbetsplatsen.
• Förvara verktyget i ett säkert utrymme. När verktyget inte används, förvara det i ett torrt låst utrymme utom räckhåll för barn.
• Överbelasta inte verktyget. Det gör jobbet bättre och säkrare med avsedd matningshastighet.
• Använd rätt verktyg. Pressa inte små verktyg att utföra stora jobb som kräver kraftfulla verktyg. Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för; använd t.ex. inte en cirkelsåg för att kapa trädgrenar eller timmer.
• Bär lämplig klädsel. Bär inga löst sittande kläder eller smycken, de kan fastna i roterande delar. Halksäkra skor rekommenderas vid arbete utomhus. Bär hårnät eller liknande om du har långt hår.
• Bär alltid skyddsutrustning. Bär skyddsglasögon. Använd också dammfilter eller skyddsmask vid dammande arbeten.

• Använd utsugningsutrustning. Om verktyget är förberett för anslutning av utrustning för utsugning och uppsamling av damm, se till att utrustningen är ansluten och korrekt använd.

• Misshandla inte nätsladden. Ryck inte i sladden, utan dra i stickproppen när du ska ta ut den ur vägguttaget. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

• Spänn fast arbetsstycket ordentligt. När det är möjligt, använd tvingar eller skruvstäd för att spänna fast arbetsstycket. Det är säkrare än att hålla fast arbetsstycket med ena handen.
• Sträck dig inte för långt. Se till att du hela tiden står säkert med god balans.
• Håll verktyget i trim. Se till att det är rent och eggarna vassa för optimal effekt och ett säkert resultat. Följ bruksanvisningens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet. Om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.
• Slå av strömmen. Dra ur stickproppen och tryck in nödstopp före service och vid byte av tillbehör som hyvelstål, borrar, stål, slipband eller blad.
• Ta bort alla nycklar och serviceverktyg. Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.
• Undvik oavsiktlig start. Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter i stickproppen.
• Använd rätt skarvsladdar. Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea och rulla ut hela sladden.
• Använd sunt förnuft och var försiktig. Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt. Använd inte maskinen/ verktyget när du är trött, påverkad av mediciner etc.

• Kontrollera följande innan du startar verktyget:

• Att alla skydd och övriga delar är oskadade och fyller sin funktion.

• Att rörliga delar kan rotera fritt och är rätt inriktade.
• Att inga rörliga delar kan fastna.
• Att ingen defekt har uppstått.
• Andra omständigheter som kan påverka arbetets utförande.

- Använd rekommenderade tillbehör. Användning av ej rekommenderade tillbehör kan vålla olyckor eller risk för personskada.

- Repareras endast av kvalificerad tekniker. Verktyget överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar, annars kan verktyget välla olyckor eller risk för personskada.

Särskilda säkerhetsföreskrifter kap- och geringssågar

• Använd aldrig sågklingor som är skadade eller deformerade.
• Byt ut bordsinlägget om det är slitet.
• Använd endast sågklingor som är rekommenderade av tillverkaren.
• Använd aldrig sågklingor som är tillverkade av snabbstål.
• Välj sågklinga som är lämplig för det material du ska såga i.
• Såga aldrig i andra material än de som är angivna för sågklingan.
• Kontrollera att sågklingan har rätt hastighetsklassning.
• Om du behöver förflytta maskinen, ta tag i handtaget.
• Använd sågen endast om skydden sitter på plats och fungerar problemfritt.
• Håll golvytan fri från spån och spillbitar.
• Använd endast distansbrickor och klingflänsar som passar till just din såg.
• Om maskinen är utrustad med laser får lasern inte bytas mot en annan typ. Reparationer får endast utföras av lasertillverkaren eller annat auktoriserat serviceställe.
• Ta inte bort fastnade eller avkapade bitar förrän sågklingan har stannat.
• Före sågning, se till att maskinen står stadigt. Vid behov, fixera maskinen vid ett arbetsbord eller liknande.
• Vid sågning, spänn alltid fast arbetsstycket med t.ex. en tving.
• Använd ett bord, rullstöd eller liknande som stöd när du arbetar med långa arbetsstycken.

Även om maskinen används helt enligt beskrivningen är det omöjligt att eliminera alla tänkbara risker. Maskinens konstruktion och användning kan ge upphov till följande riskmoment vid användning:

• Kontakt med sågklingan där skyddet inte täcker.
• Kontakt med roterande sågklinga (skärskada).
• Arbetsstycket eller delar av det kastas bakåt mot användaren (kickback).
• Brott på sågklinga.
• Hårdmetallskär kan lossna och kastas ut.
• Hörselskada kan uppkomma om inte hörselskydd används.
• Skadligt damm kan ge skador vid användning i dåligt ventilerad lokal.

Produktmärkning med säkerhetssymboler

• Laser, klass 2 (EN 60825-1:2007).
  • Titta aldrig in i laserstrålen.
• Rikta aldrig laserstrålen mot ögonen på människor eller djur.

Läs hela bruksanvisningen.

Använd hörselskydd, skyddsglasögon och andningsskydd.

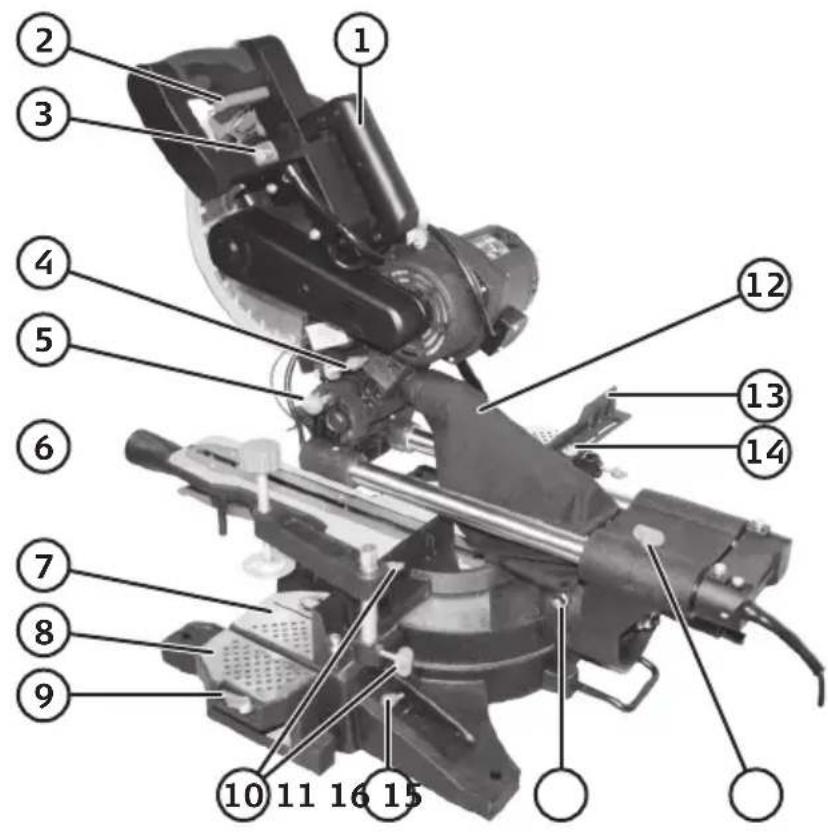

Produktbeskrivning

1. Handtag
2. Startreglage
3. Strömbrytare för laserlinje
4. Justering av sågdjup
5. Spärr för såghuvud
6. Tving
7. Geringsbord
8. Stödbord
9. Ändstopp
10. Justering av fastspänningstving
11. Låsning för stödbord
12. Spånpåse

13. Anslag

14. Justering av anslag

15. Draganordningens lässkruv
16. Justering av 0° ändläge
17. Säkerhetsspärr
18. Spindellås
19. Klingskydd
20. Låsvred
21. Spärr för fasta vinklar
22. Lock över kolborstar
23. Skala
24. Låsvred för att vinkla sågen
25. Justering av 45° ändläge
26. Såghuvud

Åtgärder innan sågen börjar användas

• Sågen ska vara säkert fixerad på arbetsbänk eller stativ.
• Alla skydd och säkerhetsanordningar ska vara rätt monterade.
• Sågklingan ska kunna löpa fritt i alla inställningslägen.
• Kontrollera att inga främmande föremål (t.ex. spik eller skruv) finns i arbetsstycket om du arbetar med trä som bearbetats tidigare.
• Kontrollera att sågklingan är rätt monterad och att alla rörliga delar löper lätt.

Användning

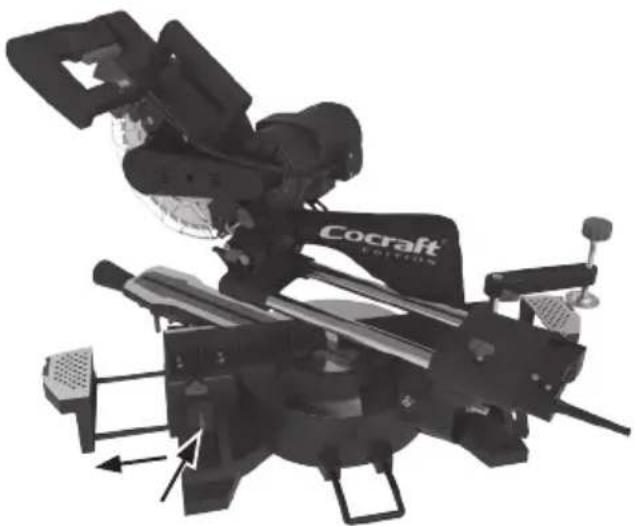

Stödbord

1. Öppna stödbordets lässkruv (11).
2. Dra ut stödbordet.
3. Dra åt lässkruven igen.

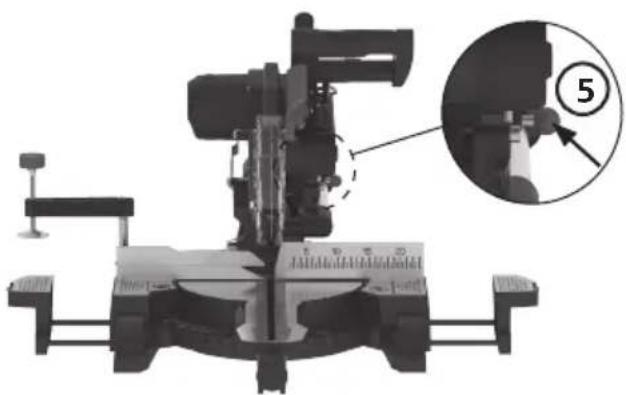

Kapa med klingan vinklad 0°

När du kapar arbetsstycken med upp till 120 mm bredd behöver inte sågens dragfunktion användas och sågen kan vara fixerad i sitt bakre läge med låsskruven (15). Om arbetsstycken som är bredare än 120 mm ska kapas, kontrollera att låsskruven är lossad och att såghuvudet (26) är rörligt innan du börjar kapa.

1. Släpp upp såghuvudet till sitt övre läge genom att dra ut spärren (5).
2. För såghuvudet bakåt med hand- taget (1) och fixera såghuvudet i denna position med lässkruven om det behövs (beroende på arbets- styckets bredd).
3. Placera arbetsstycket som ska kapas mot anslaget (13) på geringsbordet (7).
4. Fäst det med tvingen (6) för att förhindra att arbetsstycket lossnar vid kapning.

1. Tänd vid behov laserlinjen med strömbrytaren (3).
2. Tryck in startreglaget (2) för att starta motorn, tryck in säkerhetsspärren (17) och för lugnt och jämnt ner såghuvudet och låt sågklingan kapa arbetsstycket.
3. Släpp startreglaget när kapningen är klar. När motorn har stannat kan såghuvudet föras upp till sitt övre läge.

Varning! Maskinens balansfjädrar trycker automatiskt upp såghuvudet efter kapningen. Släpp därför inte såghuvudet när kapningen är klar utan håll emot och bromsa svagt när såghuvudet fjädrar upp.

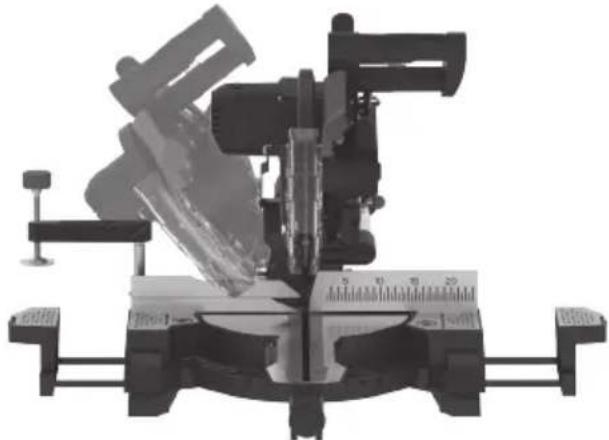

Kapa med klingan vinklad 0-45°

1. Lossa på låsvredet (24) varefter klingan kan lutas i önskad vinkel med hjälp av skalan (23).

2. Dra åt låsvredet för att låsa.

3. Kapa enligt tidigare beskrivning.

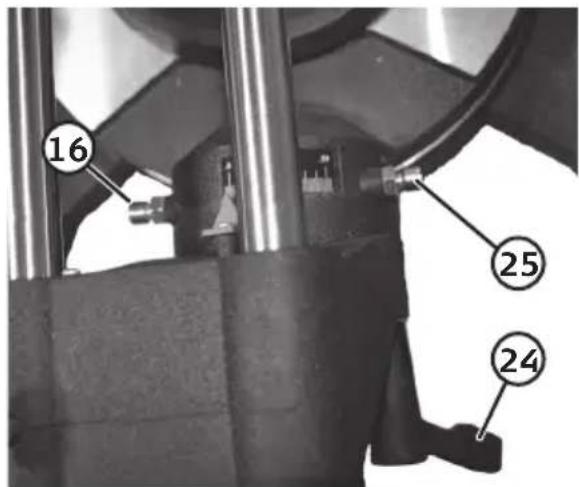

Finjustering av 0° och 45° ändläge

1. Lossa låsvredet (24) och vinkla sågen mot ändläge 0°.
2. Kontrollera vinkeln mellan klinga och geringsbord med en 90°-mall.
3. Justera vid behov ändläget med justerskruven (16) genom att lossa på muttern och justera skruven. Fixera skruven efter inställning genom att dra åt muttern igen.
4. Vid justering av 45° ändläge, gör som ovan men justera med justerskruven (25) och använd en 45°-mall.

Geringssågning -45°/0°/+45°

1. Släpp upp såghuvudet (26) till sitt övre läge genom att dra ut spärren (5).
2. Lossa på låsvredet (20), dra upp spärren (21) och ställ in önskad geringsvinkel med hjälp av graderingen.
3. Dra åt låsvredet och kapa enligt tidigare beskrivning.

Sågning i böjda ämnen

Om arbetstycket är böjt, vänd det som bilden till vänster visar för att undvika att det nyper fast sågklingan i slutet av kapningen.

Skötsel och underhåll

Spånpåse

Sågen är försedd med en spånpåse (12) som kan tömmas genom att öppna blixtlåset i påsens botten. Du kan också ansluta en spånsug till uttaget där spånpåsen är ansluten.

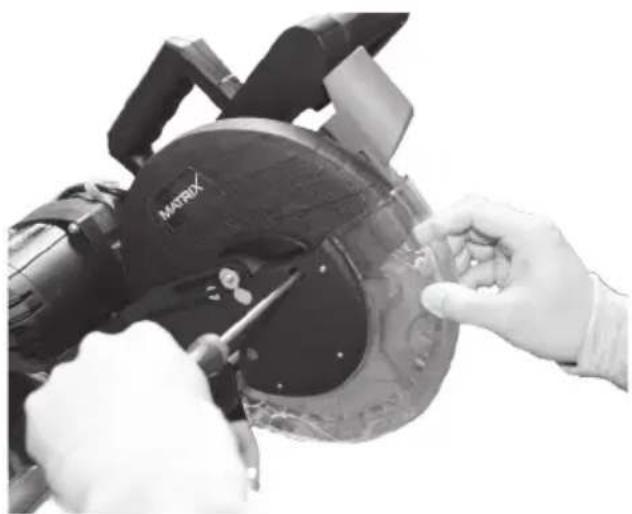

Byte av sågklinga

Obs! Använd skyddshandskar, klingan är vass.

1. Dra ut nätkabelns stickpropp ur vägguttaget.
2. Släpp upp såghuvudet till sitt övre läge genom att dra ut spärren (5).
3. Ändra klingskyddets position något så att du kan lossa skruven i hålet som bilden visar.
   Obs! Skruva inte ut skruven helt, lossa den bara.

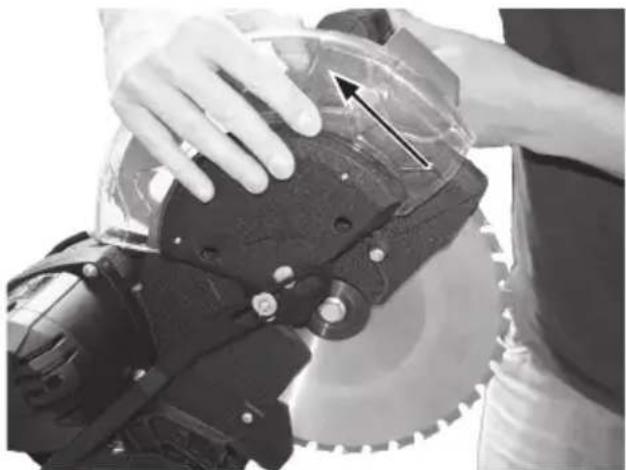

1. Skjut upp klingskyddet så att klingbulten blir synlig.

2. Tryck in spindellåset (18) med ena handen och vrid klingan med andra handen tills spindellåset läser klingan.

3. Håll kvar spindellåset intryckt och använd medföljande nyckel för att lossa klingbulten. Obs! Klingbulten är vänstergängad, dra medurs för att lossa.

4. Ta bort klingbulten och den yttre klingflänsen.

5. Ta bort sågklingan från den inre klingflänsen.

6. Var noga med att rengöra klingflänsama och fästbulten innan montering. Sågklingans rotationsriktning ska vara samma som pilen på såghuset.

7. Montera den nya sågklingan i omvänd ordning. Skjut tillbaka klingskyddet och dra åt skruven som du lossade vid punkt 3 ovan.

8. Kontrollera att spindellåset har släppt.

9. Kontrollera att alla skydd är rätt monterade och i god funktion innan sågen startas.

Varning! Kontrollera alltid att klingan löper lätt i sågens alla inställningslägen när du har bytt sågklinga.

Varning! Ta bort nyckeln och lossa spindellåset innan maskinen startas.

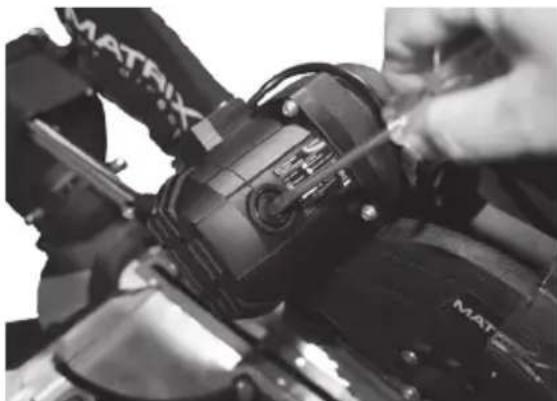

Inspektion och utbyte av kolborstar

Varning! Dra ut nätkabelns stickpropp ur vägguttaget innan du börjar kontrollera kolborstarna.

Kolborstarnas livslängd varierar beroende på hur hårt motorn belastas. Om sågen är ny eller om du har satt i nya kolborstar kontrollerar du borstarnas kondition efter 50 drift-timmar. Efter första kontrollen kontrollerar du efter var 10:e drifttimme tills det är dags för nya borstar. Du kontrollerar kolborstarna på följande sätt:

1. Ta bort de båda locken (22), ett på varje sida om motorn.
2. Kolborstarna sitter innanför locken, dra ut dem ur hållarna.
3. Kontrollera kolborstarnas längd, de ska vara minst 6 mm.
4. Byt ut båda kolborstarna om någon av kolborstarna understiger 6 mm eller om någon fjäder eller shunttråd är bränd eller skadad på något sätt.

Felsökning vid motorproblem

1. För att undvika att motorn överhettas bör du regelbundet blåsa ren eller dammsuga motorn så att inte spån och damm försämrar kylningen.
2. Anslut sågen till ett jordat uttag som är avsäkrat med lägst 10 A trög säkring.
3. Släpp startreglaget om inte motorn startar omedelbart. Dra ut stickproppen ur vägguttaget och kontrollera att klingan löper fritt.
4. Om klingan fastnar under sågning: Släpp genast startreglaget och dra ut stickproppen ur vägguttaget. Lossa klingan från arbetsstycket, anslut stickproppen och prova sedan att starta motorn igen.
5. Kontrollera alla anslutningar och ev. skarvkablar.
6. Se till att inte ansluta flera verktyg, eller annan utrustning som t.ex. strålkastare, till det vägguttag där sågen är ansluten. Detta kan leda till att säkringen överbelastas.

7. De skarvkablar du använder ska ha föliande ledararea:

8. Upp till 7 m: min. 1.5 mm²

9. 7–15 m: min. 2 mm ^2
10. Maxlängd på skarvkabel 15 m

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Sågklinga m. hårdmetalltänder ∅ 255 × ∅ 30

Antal tänder 60

Inställbar lutning av sågklinga 0–45°

Justerbar gersågning -45^/0^/+45^

Bord 500 × 160 mm

Max virkesdimension vid

0° gering och 0° vinkling 340 × 75 mm

Max virkesdimension vid

0° gering och 45° vinkling 340 × 45 mm

Max virkesdimension vid

45° gering och 0° vinkling 240 × 75 mm

Max virkesdimension vid

45° gering och 45° vinkling 240 × 45 mm

Ljud LpA = 97,5 dB(A), K = 3 dB

LwA = 106,8 dB(A), K = 3 dB

Laser Klass 2 enligt EN 60825-1

P = < 1 mW, = 650 ~nm

Vikt 18 kg

Kapp- og gjæresag

Art.nr. 40-9931 Modell HM1028R

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
