HPV 720 - Poliermaschine Cocraft - Kostenlose Bedienungsanleitung

Marke	Cocraft
Modell	HPV 720 (R7171 / 18-3597 / 40-9901)
Produkttyp	Exzenterpolierer
Spannung	220–240 V AC, 50 Hz
Leistungsaufnahme	720 W
Leerlaufdrehzahlbereich	2100–5000 rpm (variabel)
Exzenterhub	21 mm
Trägertellerdurchmesser	145 mm (Klettverschluss)
Empfohlene Polierschwammgröße	160 mm Durchmesser
Gewicht	2,8 kg
Schalldruckpegel	85 dB(A), K=3 dB
Schallleistungspegel	96 dB(A), K=3 dB
Vibrationspegel	5,56 m/s²
Schutzklasse	II (Doppelt isoliert)
Mitgeliefertes Zubehör	Inbusschlüssel zum Auswuchten
Bestimmungsgemäße Verwendung	Nur trockenes Polieren
Verbotene Arbeiten	Schleifen, Sanden, Drahtbürsten, Trennschleifen
Drehzahlregulierung	Stufenloser Drehzahlregler (MIN bis 6)
Auslösesperre	Ja, für Dauerbetrieb
Ausgleichsfunktion	Einstellbares Gegengewicht mittels Inbusschlüssel
Belüftung	Regelmäßige Reinigung erforderlich
Lagerung	Mit dem Trägerteller nach oben lagern
Verfügbarkeit von Ersatzteilen	Polierschwämme separat erhältlich
Erforderliche Schutzausrüstung	Gehörschutz, Augenschutz, Bedienungsanleitung lesen

Häufig gestellte Fragen - HPV 720 Cocraft

Wie starte und stoppe ich den Polierer?

Halten Sie den Polierer immer mit beiden Händen. Stellen Sie den Drehzahlregler vor dem Betätigen des Auslösers auf MIN. Zum Starten drücken Sie den Ein-/Ausschalter. Für Dauerbetrieb drücken Sie die Arretiertaste. Zum Stoppen drücken Sie die Vorderseite des Ein-/Ausschalters und lassen Sie ihn los. Starten und stoppen Sie immer, wenn der Polierschwamm auf der Oberfläche aufliegt.

Wie wechsle ich den Polierschwamm?

Ziehen Sie zuerst den Netzstecker. Entfernen Sie den alten Schwamm vom Trägerteller. Zentrieren Sie den neuen Schwamm unter dem Trägerteller und drücken Sie den Teller von oben darauf, um sicherzustellen, dass er zentriert ist. Der Schwamm sollte gleichmäßig über den Rand des Trägertellers hinausragen.

Welche Drehzahl sollte ich zum Polieren verwenden?

Beginnen Sie immer mit der niedrigsten Drehzahl (MIN) und erhöhen Sie diese während des Betriebs schrittweise für beste Ergebnisse. Der Drehzahlregler ermöglicht Drehzahleinstellungen von MIN bis 6 (max). Testen Sie bei Unsicherheit an einer Probefläche. Niedrigere Drehzahlen eignen sich besser zum Auftragen von Politur, höhere Drehzahlen für den Endpolitur.

Kann dieser Polierer zum Schleifen oder Sanden verwendet werden?

Nein, dieses Werkzeug ist ausschließlich zum Polieren bestimmt. Arbeiten wie Schleifen, Sanden, Bürsten mit Drahtbürste oder Trennschleifen werden nicht empfohlen und können zu Gefahren und Verletzungen führen. Verwenden Sie nur Zubehör, das für das Polieren ausgelegt ist.

Wie wuchte ich den Trägerteller aus, wenn der Polierer übermäßig vibriert?

Übermäßige Vibrationen können durch einen unwuchtigen Teller verursacht werden. Ziehen Sie den Netzstecker. Drücken Sie den Trägerteller nach innen, um die Einstellschraube mit dem Loch auszurichten. Stecken Sie den mitgelieferten Inbusschlüssel ein und drehen Sie im Uhrzeigersinn, wenn der neue Schwamm schwerer ist, oder gegen den Uhrzeigersinn, wenn er leichter ist. Das Gegengewicht gleicht Gewichtsunterschiede bis zu 20 g aus.

Welche Polierpaste sollte ich verwenden?

Verwenden Sie nur flüssige Poliermittel, die für den Maschineneinsatz bestimmt sind. Tragen Sie eine kleine Menge direkt auf den Polierschwamm auf, nicht auf die Oberfläche. Lesen Sie die Anweisungen des Poliermittels, um die Kompatibilität sicherzustellen. Zu viel Poliermittel erschwert das Polieren und verkürzt die Lebensdauer des Schwamms.

Wie sollte ich den Polierer warten?

Vor der Wartung vom Stromnetz trennen. Lagern Sie den Polierer mit dem Trägerteller nach oben, um Verformungen zu vermeiden. Entfernen Sie den Polierschwamm und waschen Sie ihn von Hand, lassen Sie ihn an der Luft trocknen. Reinigen Sie das Gehäuse mit einem feuchten Tuch und mildem Reinigungsmittel. Halten Sie die Lüftungsschlitze staubfrei. Verwenden Sie niemals scheuernde Reinigungsmittel.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie Gehör- und Augenschutz. Lesen Sie die gesamte Bedienungsanleitung vor der Verwendung. Halten Sie Kinder und Unbeteiligte fern. Stellen Sie sicher, dass das Netzkabel nicht in der Nähe rotierender Teile ist. Vermeiden Sie lose Kleidung, Schmuck und langes Haar. Nicht in der Nähe von brennbaren Materialien verwenden. Ziehen Sie immer den Netzstecker, wenn Sie Zubehör wechseln oder reinigen.

Warum vibriert mein Polierer mehr als gewöhnlich?

Überprüfen Sie, ob der Polierschwamm mittig auf dem Trägerteller sitzt. Wenn er zentriert ist, versuchen Sie die Drehzahl anzupassen. Wenn die Vibration anhält, wuchten Sie den Trägerteller mit dem Inbusschlüssel aus (siehe Auswuchtanleitung). Überprüfen Sie auch den Schwamm auf Beschädigungen; ersetzen Sie ihn, wenn er abgenutzt oder eingerissen ist.

Kann ich diesen Polierer bei Nässe verwenden?

Nein, dieser Polierer ist nur für trockenes Polieren bestimmt. Setzen Sie ihn nicht Regen oder Nässe aus. Die Verwendung von Wasser oder flüssigen Kühlmitteln kann zu einem Stromschlag führen. Wenn der Einsatz im Freien unvermeidbar ist, schließen Sie das Gerät an eine Steckdose an, die durch einen Fehlerstromschutzschalter (FI-Schutzschalter) geschützt ist.

BEDIENUNGSANLEITUNG HPV 720 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Art.Nr. 18-3597 Modell R7171

40-9901 R7171

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Warnung! Die komplette Bedienungsanleitung durchlesen.

Nichtbeachtung der folgenden Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.

DIESE BEDIENUNGSANLEITUNG AUFBEWAHREN.

Die Bezeichnung „Elektrowerkzeug“ im weiteren Textverlauf bezieht sich auf das Netzkabel-angeschlossene oder Akku-betriebene Handwerkzeug.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Elektrowerkzeuge nicht in feuergefährlichen Umgebungen (z. B. leicht entzündbare Flüssigkeiten, Gase oder Staub) benutzen. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Während der Benutzung des Elektrowerkzeugs Kinder und Zuschauer auf Abstand halten. Störungen können zum Verlust der Kontrolle führen.

2) Sicherheitshinweise Elektrik

a) Sicherstellen, dass der Netzstecker des Elektrowerkzeugs in die Netzsteckdose passt. Niemals den Netzstecker verändern. Niemals einen Adapter zusammen mit geerdeten Elektrowerkzeugen verwenden. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
b) Körperkontakt mit geerdeten Gegenständen, z. B. Rohren, Heizungen, Öfen oder Kühlschränken, vermeiden. Ist der eigene Körper geerdet, erhöht sich das Risiko für Stromschläge.
c) Elektrowerkzeuge nicht für Regen oder Feuchtigkeit aussetzen. Wasser im Inneren von Elektrowerkzeugen erhöht das Risiko für Stromschläge.

d) Mit dem Netzkabel behutsam umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.
e) Bei der Benutzung von Elektrowerkzeugen im Außenbereich immer ein Verlängerungskabel benutzen, das dafür vorgesehen ist. Die Benutzung eines Verlängerungskabels für den Außenbereich verringert das Risiko von Stromschlägen.
f) Sollte das Elektrowerkzeug trotzdem in feuchter Umgebung benutzt werden, unbedingt eine Fehlerstrom-Schutzeinrichtung vorschalten. Die Benutzung einer Fehlerstromschutzeinrichtung verringert das Risiko von Stromschlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder unter Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung bei Bedarf, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz, verkleinert das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker oder Akku angeschlossen wird oder das Elektrowerkzeug gehoben/getragen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netzspannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko. Befindet sich der Ein-/Ausschalter in Stellung ON erhöht sich die Unfallgefahr.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stets eine stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies sorgt für bessere Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

f) Stets geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Die Nutzung dieser Hilfsmittel kann mit Staub in Verbindung stehende Gefahren verringern.

4) Benutzung und Wartung von Elektrowerkzeugen

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.
b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.
d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, das Elektrowerkzeug nichtbenutzen lassen. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge stets warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge stets sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Produktmarkierung mit Gebotszeichen

Die Bedienungsanleitung vollständig durchlesen.

Spezifische Sicherheitshinweise für Polierarbeiten

• Das Benutzen von Polierhauben mit Befestigungsschnur wird nicht empfohlen. Wenn diese trotzdem zum Einsatz kommen, folgendes beachten: Die Polierhaube oder deren Befestigungsschnüre bei Betrieb der Poliermaschine nicht lose hängen lassen. Die Schnüre unter die Haube stopfen oder überstehende Schnüre abschneiden. Lose rotierende Befestigungsschnüre können an den Fingern oder am Werkstück hängenbleiben.
• Diese Maschine ist ausschließlich zum trockenen Polieren geeignet.
• Nur für die Maschine vorgesehenes Zubehör verwenden.
• Das Produkt darf nur von Personen ab 16 Jahren angewendet werden.
• Keine Materialien bearbeiten, die Asbest enthalten.

a) Dieses Elektrowerkzeug ist für Polierarbeiten bestimmt. Alle Sicherheits-hinweise, Anweisungen, Darstellungen und technischen Daten beachten, die mit diesem Werkzeug geliefert werden. Missachtung der nachstehenden Anweisungen kann zu elektrischem Schlag, Feuer und/oder ernsthaften Verletzungen führen.

b) Es wird nicht empfohlen, dieses Elektrowerkzeug zum Schleifen, Fächerschleifen, Bürsten und Schneiden zu benutzen. Zweckentfremdung des Elektrowerkzeugs kann zu Sach- und Personenschäden führen.

c) Kein Zubehör verwenden, das nicht speziell für das jeweilige Gerät vorgesehen ist und vom Hersteller empfohlen wird. Auch wenn ein anderes Zubehör am Elektrowerkzeug montiert werden kann, bedeutet dies nicht, dass es damit auch fehlerfrei funktioniert.

d) Die Nenngeschwindigkeit des Zubehörs muss mindestens der auf dem Elektrohandwerkzeug angegebenen Höchstgeschwindigkeit entsprechen. Zubehöre, die schneller als ihre Nenndrehzahl rotieren, können kaputt gehen und zerfallen.
e) Außendurchmesser und Stärke des Zubehörs müssen im Rahmen der Nennkapazität des Elektrohandwerkzeugs liegen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgesichert oder kontrolliert werden.
f) Kein beschädigtes Zubehör verwenden. Zubehör überprüfen und sicherstellen, dass Folgendes nicht vorhanden ist: Splitter oder Risse an den Schleifscheiben, Risse, Verschleiß oder Abnutzung am Stützteller oder lose, gebrochene Borsten an den Schleiftellern. Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen ob Beschädigungen entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montage eines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer). Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.
g) Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz, Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt vor umherfliegenden Grobpartikeln. Atemschutz filtert Feinpartikel. Längerer Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.
h) Zuschauer sind in sicherem Abstand vom Arbeitsplatz fernzuhalten. Alle Personen, die sich in der Arbeitsumgebung befinden, müssen entsprechende Schutzkleidung tragen. Bruchstücke des Arbeitsstücks oder von defektem Zubehör können wegfliegen und auch außerhalb des unmittelbaren Nahbereichs Verletzungen verursachen.
i) Das Netzkabel von rotierenden Zubehören entfernt halten. Sollte die Kontrolle verloren werden, kann das Kabel abgeschnitten oder eingedreht werden und Gliedmaßen können in das rotierende Zubehör gezogen werden.
j) Das elektrische Handwerkzeug immer erst ablegen, nachdem das Zubehör vollkommen zum Stillstand gekommen ist. Ein Zubehör, dass noch nicht zum Stillstand gekommen ist, kann sich am Untergrund verhaken und das Werkzeug unkontrollierbar wegschleudern.
k) Das Elektrowerkzeug niemals während des Tragens betreiben. Kleidung oder Haare können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.
I) Die Belüftungsöffnungen des Motors regelmäßig reinigen. Der Lüfter des Motors zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu Stromschlägen führen.

m) Das elektrische Handwerkzeug nicht in der Nähe von leicht entflammbaren Materialien verwenden. Funken können dieses Material in Brand setzen.
n) Kein Zubehör verwenden, das Kühlflüssigkeiten benötigt. Die Verwendung von Wasser oder anderen Kühlflüssigkeiten kann elektrische Schläge oder tödliche Verletzungen durch die Elektrik verursachen.

Warnhinweise für Rückstöße

• Ein Rückstoß ist eine plötzliche Reaktion auf festgeklemmte oder blockierte Schleifscheiben, Stützscheiben, Bürsten usw. Wenn das Zubehör auf diesen Widerstand trifft kann das Werkzeug mit enormer Kraft entgegen der Rotationsrichtung zurückgeschleudert werden.
• Ein Rückstoß entsteht vor allem, wenn das Elektrowerkzeug fehlerhaft, für falsches Material oder unter falschen Umständen benutzt wird und kann durch folgende Maßnahmen vermieden werden.
  a) Das elektrische Handwerkzeug fest halten und die Arme und den Körper so spannen, dass diese ruckartigen Bewegungen abgefangen werden können. Wenn vorhanden, immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Ruckartige Bewegungen oder Reaktionen auf das Drehmoment sind vom Bediener beherrschbar, sofern die erforderlichen Vorsichtsmaßnahmen eingehalten werden.
  b) Die Hand niemals in der Nähe von rotierendem Zubehör bringen. Das Zubehör kann auf die Hand schlagen.
  c) Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung des Zubehörs.

Benutzung im Außenbereich

• Die Maschine sicherheitshalber über eine Fehlerstrom-Schutzeinrichtung an eine Steckdose anschließen. Dies gilt besonders beim Arbeiten im Außenbereich. Eine Fehlerstrom-Schutzeinrichtung mit einem Ansprechstrom von 30 mA benutzen.
• Ausschließlich Verlängerungskabel und Verteilersteckdosen verwenden, die für den Einsatz in Außenbereichen vorgesehen sind.

Beschreibung

Der Polierer ist für Polierschwämme/Polierhauben mit Klettverschluss und einem Durchmesser von 160 mm vorgesehen.

1. Vorderer/hinterer Griff
2. Lüftungsöffnungen
3. Deckel für Kohlebürste
4. Regler zur Einstellung der Geschwindigkeit
5. Arretierknopf für den Ein-/Ausschalter
6. Ein-/Ausschalter
7. Netzkabel mit Stecker
8. Innensechskantschlüssel
9. Loch für Innensechskantschlüssel (zum Ausbalancieren der Spindel)
10. Polierscheibe ∅ 145 mm
11. Polierschwamm/Polierhaube ∅ 160 mm (separat erhältlich)

Vor dem Gebrauch

• Sicherstellen, dass die Polierscheibe ordentlich fest sitzt.
• Sicherstellen, dass die Polierscheibe von Hand gedreht werden kann.

Gebrauch

Start/Stopp

• Die Maschine nur dann ein- bzw. ausschalten, wenn der Polierschwamm auf der zu polierenden Oberfläche ruht.
• Die Maschine stets auf der niedrigsten Stufe starten: den Regler (4) auf MIN stellen und dann den Stromschalter (6) drücken. Soll der Motor im Dauerbetrieb betrieben werden, die Arretierung (5) drücken um den Stromschalter einrasten zu lassen.
• Zum Ausschalten die Vorderseite des Stromschalters (6) drücken und dann loslassen.

Einstellung der Geschwindigkeit

Die Geschwindigkeit am Regler (4) von MIN bis 6 (Maximalleistung) einstellen. Stets mit der niedrigsten Geschwindigkeit (MIN) anfangen und dann die Geschwindigkeit stufenweise auf das optimale Tempo erhöhen. Ist die ideale Geschwindigkeit nicht bekannt, sollte immer erst auf einer Probefläche getestet werden.

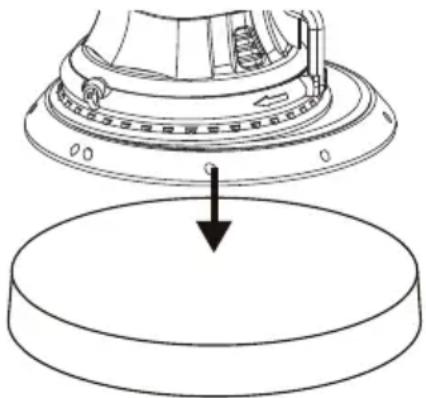

Polierschwamm/Polierhaube austauschen

Die versch. Zubehöre werden im weiteren Verlauf als Polierschwamm bezeichnet.

1. Den Stecker ziehen, und den Polierschwamm (11) von der Polierscheibe (10) abnehmen.
2. Der Polierschwamm muss zentriert auf der Polierscheibe angebracht werden. Am einfachsten ist dies, wenn der Polierschwamm unten gehalten wird und die Polierscheibe von oben aufgedrückt wird. Wenn der Polierschwamm so angebracht wird, ist es am einfachsten sicherzustellen, dass er zentriert ist, d. h. dass an allen Seiten gleich viel übersteht.

Dank seiner oszillierenden Bewegungen vibriert der Polierer bei normalem Gebrauch. Sind die Vibrationen stärker als normal sollte zuerst überprüft werden, ob der Polierschwamm ordentlich zentriert ist. Es kann auch die Drehzahl reguliert werden, bis der Polierer weniger vibriert. Außerdem kann die Polierscheibe relativ zum Polierschwamm ausbalanciert werden (siehe nächster Abschnitt).

Ausbalancieren der Polierscheibe bei ungewöhnlichen Vibrationen

• Die Polierscheibe ist ab Werk für einen Polierschwamm der empfohlenen Größe ausbalanciert.
• Die Werkseinstellung ist für die meisten Polierschwämme gleicher Größe geeignet. Deshalb muss die Scheibe normalerweise nicht neu ausbalanciert werden.
- Treten beim Benutzen mit einem andern Polierschwamm jedoch ungewöhnliche Vibrationen auf, kann die Polierscheibe durch ändern der Position des Gegengewichts ausbalanciert werden.
- Die ausbalancierbare Abweichung vom Gewicht eines empfohlenen Polierschwamms beträgt 20 g.

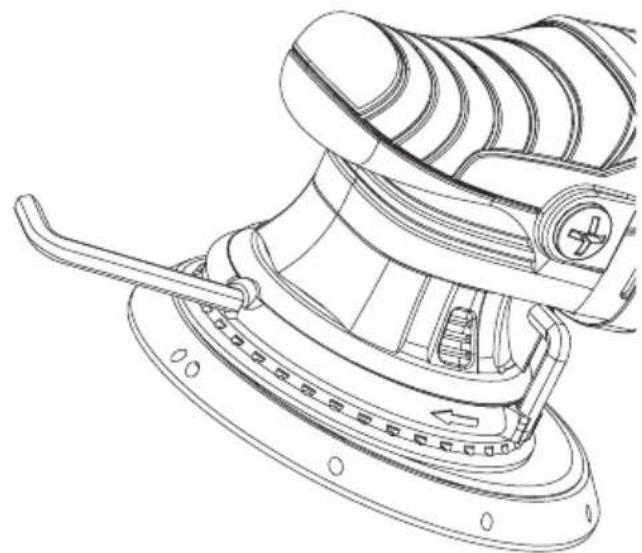

Das Gegengewicht wird mithilfe des mitgelieferten Innensechskantschlüssels eingestellt.

1. Die Polierscheibe nach innen (Richtung Stromschalter) drücken, so dass sich die Einstellschraube (12) direkt vor dem Loch (9) befindet.

2. Den mitgelieferten Innensechskantschlüssel (8) durch das Loch (9) und in dir Einstellschraube (12) führen. Durch das Drehen der Einstellschraube bewegt sich ein kleines Gewicht (13) nach innen/außen um das veränderte Gewicht des Polierschwamms auszugleichen.

- Wenn der neue Polier- schwamm schwerer ist, den Innensechskantschlüssel im Uhrzeigersinn drehen.

- Wenn der neue Polierschwamm leichter ist, den Innensechskantschlüssel gegen den Uhrzeigersinn drehen.

Auf der Abbildung wird die Feineinstellung beim Ausbalancieren angezeigt.

1. Einstellschraube zum Ausbalancieren der Polierscheibe.

2. Gewicht zum Ausbalancieren der Polierscheibe.

Die versch. Reiniger, Polituren, Wachse usw. werden im weiteren Verlauf als Poliermittel bezeichnet.

• Es gibt eine Großzahl von Poliermitteln. Dieser Polierer ist jedoch nur für flüssige Poliermittel vorgesehen.

• Vor dem Gebrauch stets die Anweisungen des Poliermittels durchlesen, um sicherzustellen, dass es für die Benutzung mit einem elektrischen Polierer geeignet ist.

• Den Stecker ziehen, und den Polierschwamm zentriert auf der Polierscheibe anbringen. Nur saubere und unbeschädigte Polierschwämme benutzen und diese auswechseln, falls das Poliermittel gewechselt wird. Die meisten Polierschwämme sind waschbar. Deshalb empfiehlt es sich mehrere zu haben, die nach der Benutzung gewaschen werden.

• Das Poliermittel auf den Polierschwamm auftragen. Mit wenig Poliermittel anfangen. Die Polierpaste NICHT auf die zu polierende Fläche streichen.

1. Das Netzkabel der Maschine über die Schulter legen, damit es beim Polieren nicht im Weg ist. Hinweis: Die Maschine mit beiden Händen festhalten und auf der niedrigsten Stufe einschalten, wenn der Polierschwamm auf der zu polierenden Oberfläche ruht. Die Maschine mit leichtem Druck in senkrechten und waagerechten Bewegungen über die zu polierende Oberfläche führen. Die Maschine dabei ständig in Bewegung halten, da sonst der Lack zerstört werden kann, wenn die Maschine zu lange an einer Stelle bleibt.

2. Kleine Teile wie z. B. Spiegel, Türgriffe, Kühlergrill usw. von Hand polieren.

3. Der häufigste Fehler beim Polieren ist die Verwendung von zu viel Poliermittel. Wenn die Polierschwämme in Poliermittel getränkt werden, kann das Polieren längere Zeit in Anspruch nehmen und schwieriger auszuführen sein. Die Lebensdauer des Polierschwamms verkürzt sich, wenn zu viel Poliermittel verwendet wird.

4. Wenn sich der Polierschwamm von den Polierscheiben löst, ist vermutlich zu viel Poliermittel verwendet worden.

Wartung

• Vor Service- und Wartungsarbeiten den Netzstecker ziehen.
• Die Poliermaschine stets mit der Polierscheibe nach oben aufbewahren, dann behält diese ihre Form.
• Den Polierschwamm von der Polierscheibe entfernen.
• Den Polierschwamm von Hand waschen und anschließend an der Luft trocknen lassen.

• Niemals schleifende Stoffe verwenden.

• Die Maschine bei Bedarf außen mit einem Tuch reinigen, das mit ein wenig Spülmittel angefeuchtet ist.
  • Die Poliermaschine nicht bei Regenwetter oder mit feuchten Händen benutzen.

• Die Lüftungsöffnungen des Motors stets offen halten, damit der Motor nicht überhitzt wird.
• Bei Durchführung staubverursachender Arbeiten: Zuerst den Netzstecker ziehen und dann Staub und Ablagerungen von den Lüftungsöffnungen entfernen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 220–240 V AC, 50 Hz

Leistung 720 W

Drehzahl Stufenlose Drehzahlregelung 2100–5000 /min (unbelastet)

Radialbewegung Pulsierende Radialbewegung 21 mm

Polierscheibe ∅ 145 mm mit Klettverschluss

Polierschwamm Empfohlene Größe ∅ 160 mm

Schalldruckpegel (LpA) 85 dB(A), K: 3 dB

Schallleistungspegel (LwA) 96 dB(A), K: 3 dB

Schwingungsemissionswert 5,56 m/s²

Gewicht 2,8 kg

Schutzklasse ||

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
