Tuotemerkki	Cocraft
Malli	HPV 720 (R7171 / 18-3597 / 40-9901)
Tuotetyyppi	Satunnaisorbitaalikiillotin
Jännite	220–240 V AC, 50 Hz
Tehonkulutus	720 W
Kuormittamaton nopeusalue	2100–5000 rpm (säädettävä)
Orbitaaliliike (isku)	21 mm
Taustalevyn halkaisija	145 mm (tarrakiinnitys)
Suositeltu kiillotussienen koko	Halkaisija 160 mm
Paino	2.8 kg
Äänenpainetaso	85 dB(A), K=3 dB
Äänitehotaso	96 dB(A), K=3 dB
Tärinätaso	5.56 m/s²
Suojausluokka	II (Kaksoiseristetty)
Mukana tulevat lisävarusteet	Kuusiokoloavain tasapainotukseen
Käyttötarkoitus	Vain kuivakiillotus
Kielletty käyttö	Hionta, hiekkapaperointi, langalla harjaus, katkaisu
Nopeudensäätö	Säädettävä nopeudensäädin (MIN - 6)
Liipaisinlukitus	Kyllä, jatkuvaa käyttöä varten
Tasapainotustoiminto	Säädettävä vastapaino kuusiokoloavaimella
Ilmanvaihto	Säännöllinen puhdistus tarpeen
Säilytys	Säilytä taustalevy ylöspäin
Varaosien saatavuus	Kiillotussienet myydään erikseen
Vaadittavat suojavarusteet	Kuulosuojaimet, silmäsuojaimet, lue käyttöohje

Usein kysytyt kysymykset - HPV 720 Cocraft

Kuinka käynnistän ja pysäytän kiillottimen?

Pidä kiillotinta aina molemmin käsin. Aseta nopeudensäädin MIN-asentoon ennen liipaisimen painamista. Käynnistä painamalla virtaliipaisinta. Jatkuvaa käyttöä varten paina liipaisimen lukituspainiketta. Pysäytä painamalla virtaliipaisimen etuosaa ja vapauttamalla se. Käynnistä ja pysäytä aina, kun kiillotussieni on pinnalla.

Kuinka vaihdan kiillotussienen?

Irrota kiillottimen pistoke ensin. Poista vanha sieni taustalevystä. Keskitä uusi sieni taustalevyn alle ja paina levy sen päälle ylhäältä varmistaaksesi, että se on keskellä. Sienen tulee työntyä tasaisesti koko taustalevyn reunan ympäri.

Mitä nopeutta minun tulisi käyttää kiillotuksessa?

Aloita aina alimmalla nopeudella (MIN) ja lisää sitä vähitellen käytön aikana parhaan tuloksen saavuttamiseksi. Nopeudensäädin mahdollistaa nopeuden asettamisen MIN - 6 (maksimi). Testaa tarvittaessa romupinnalla. Pienemmät nopeudet sopivat yhdisteen levittämiseen, suuremmat nopeudet viimeistelykiillotukseen.

Voiko tätä kiillotinta käyttää hiontaan tai hiekkapaperointiin?

Ei, tämä työkalu on tarkoitettu yksinomaan kiillotukseen. Toiminnot, kuten hionta, hiekkapaperointi, langalla harjaus tai katkaisu eivät ole suositeltuja ja voivat johtaa vaaraan ja henkilövahinkoon. Käytä vain kiillotukseen suunniteltuja lisävarusteita.

Kuinka tasapainotan taustalevyn, jos kiillotin tärisee liikaa?

Liiallinen tärinä voi johtua epätasapainoisesta levystä. Irrota pistoke. Työnnä taustalevyä sisäänpäin, jotta säätöruuvi kohdistuu reikään. Aseta mukana tullut kuusiokoloavain ja käännä myötäpäivään, jos uusi sieni on raskaampi, tai vastapäivään, jos se on kevyempi. Vastapaino kompensoi painoeroja jopa 20 g asti.

Mitä kiillotusainetta minun tulisi käyttää?

Käytä vain nestemäisiä konekäyttöön tarkoitettuja kiillotusaineita. Levitä pieni määrä suoraan kiillotussieneen, ei pinnalle. Lue aineen ohjeet varmistaaksesi yhteensopivuuden. Liian suuri määrä ainetta tekee kiillotuksesta vaikeampaa ja lyhentää sienen käyttöikää.

Kuinka minun tulisi huoltaa kiillotinta?

Irrota virtalähteestä ennen huoltoa. Säilytä taustalevy ylöspäin muodonmuutosten estämiseksi. Poista ja pese kiillotussieni käsin, anna ilma kuivua. Puhdista ulkopinta kostealla liinalla ja miedolla pesuaineella. Pidä ilmanvaihtoaukot puhtaina pölystä. Älä käytä hankaavia puhdistusaineita.

Mitä turvatoimia minun tulisi noudattaa?

Käytä kuulo- ja silmäsuojaimia. Lue koko käyttöohje ennen käyttöä. Pidä lapset ja sivulliset loitolla. Varmista, että verkkojohto on poissa pyörivistä osista. Vältä löysiä vaatteita, koruja ja pitkiä hiuksia. Älä käytä syttyvien materiaalien lähellä. Irrota aina pistoke vaihtaessasi lisävarusteita tai puhdistaessasi.

Miksi kiillottimeni tärisee enemmän kuin tavallisesti?

Tarkista, että kiillotussieni on keskitetty taustalevyyn. Jos se on keskellä, yritä säätää nopeutta. Jos tärinä jatkuu, tasapainota taustalevy kuusiokoloavaimella (katso tasapainotusohjeet). Tarkista myös sienen kunto; vaihda, jos se on kulunut tai revennyt.

Voinko käyttää tätä kiillotinta märissä olosuhteissa?

Ei, tämä kiillotin on tarkoitettu vain kuivakiillotukseen. Älä altista sateelle tai märille olosuhteille. Veden tai nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun. Jos ulkokäyttö on väistämätöntä, kytke pistorasiaan, joka on suojattu vikavirtasuojalla (RCD).

KÄYTTÖOHJE HPV 720 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita koskien sähkökäyttöisiä käsityökaluja

Varoitus! Lue kaikki ohjeet. Alla olevien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

SÄÄSTÄ NÄMÄ OHJEET.

Varoitustekstin termi sähkökäyttöinen käsityökalu tarkoittaa verkkovirralla tai akulla toimivaa käsityökalua.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöistä käsityökalua räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöistä käsityökalua. Tarkkaavaisuuden menettäminen saattaa johtaa onnettomuuteen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamaton pistoke ja sopiva pistorasia vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, liettä tai jääkaappia. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele virtajohtoa varoen. Älä kanna laitetta virtajohdosta äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Sotkeutuneet tai vahingoittuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua on pakko käyttää kosteassa ympäristössä, liitä laite pistorasiaan vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät sähkökäyttöistä käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimen käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä laitteen tahatonta käynnistämistä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen pistorasiaan, liität akun tai nostat/kannat sähkökäyttöistä käsityökalua. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen työkalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle työskennellessäsi. Varmista, että seisot tasapainoisesti työn jokaisessa vaiheessa. Näin hallitset sähkökäyttöisen käsityökalun paremmin yllättävissä tilanteissa.

f) Käytä työskentelyyn sopivia vaatteita. Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat takertua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Sen käyttö vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä vain sellaista sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Oikean työkalun käyttö on tehokkaampaa ja turvallisempaa sille tarkoitetulla syöttönopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, jos virtakytkin ei toimi. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta tai poista akku laitteesta ennen sähkökäyttöisen käsityökalun säätämistä tai varusteiden vaihtamista ja ennen työkalun laittamista säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Varmista, että kaikki asetukset on tehty oikein, kaikki liikkuvat osat liikkuvat esteettä ja että mikään muu seikka ei häiritse sähkökäyttöisen käsityökalun toimintaa. Jos jokin osa on vahingoittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista sähkökäyttöisistä käsityökaluista.
f) Pidä leikkaavat osat terävinä ja puhtaina. Kunnolla huolletut terävät terätyökalut vähentävät juuttumisen vaaraa, ja niitä on helpompi hallita.
g) Käytä sähkökäyttöistä käsityökalua ja sen varusteita näiden ohjeiden mukaisesti. Ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Tuotteen merkinnät ja turvallisuussymbolit

Käytä kuulosuojainta.

Lue koko käyttöohje.

Kiillotusta koskevia turvallisuusohjeita

• Kiinnitysnauhallisten kiillotuslaikkojen käyttö ei ole suositeltua. Jos kuitenkin käytät sellaista: Älä anna kiillotuslaikan tai sen kiinnitysnauhojen roikkua vapaina, kun käytät kiillotuskonetta. Laita kiinnitysnauhat kiillotuslaikan alle tai leikkaa irralliset nauhat pois. Irralliset pyörivät kiinnitysnauhat saattavat juuttua sormiisi tai työkappaleeseen.
• Kiillotuskone on tarkoitettu ainoastaan kuivakiillotukseen.
• Käytä vain suositeltuja lisälaitteita.
• Alle 16-vuotiaat henkilöt eivät saa käyttää kiillotuskonetta.
• Kiillotuskonetta ei saa käyttää asbestia sisältävien materiaalien kanssa.

a) Tämä sähkökäyttöinen työkalu on tarkoitettu kiillotukseen. Lue kaikki työkalun mukana tulevat turvallisuusohjeet, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

b) Tällä sähkökäyttöisellä käsityökalulla ei suositella tehtävän työtapoja kuten hiontaa, puhdistusta, harjausta ja katkaisua. Työkalulle sopimattomien töiden tekeminen saattaa aiheuttaa vaaratilanteita ja johtaa loukkaantumiseen.

c) Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia varusteita. Vaikka varusteen pystyisi asentamaan sähkökäyttöiseen käsityökaluusi, sen käyttäminen saattaa olla vaarallista.

d) Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen käsityökalun suurinta kierrosnopeutta. Suurinta kierrosnopeutta nopeammin pyörivät varusteet saattavat mennä rikki ja hajota osiksi.

e) Varusteen ulkohalkaisija ja paksuus eivät saa ylittää sähkökäyttöisen käsityökalun ilmoitettua kapasiteettia. Liian ison varusteen käyttäminen tekee laitteen käsittelystä vaikeaa ja heikentää turvallisuutta.

f) Älä käytä viallisia varusteita. Tarkasta varusteet. Hiomalaikoissa ei saa olla irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa, teräslankalaikoissa ei saa olla irrallisia tai vioittuneita harjaksia. Jos pudotat sähkökäyttöisen käsityökalun tai varusteen, varmista, että ne eivät ole vioittuneet. Jos varuste on vahingoittunut, vaihda tilalle uusi. Tarkasta ja asenna varuste, mene laitteen vaara-alueen ulkopuolelle (koskee myös sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vahingoittuneet varusteet hajoavat yleensä testauksen aikana.

g) Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja koneen käyttötavasta riippuen. Käytä tarvittaessa kasvosuojainta, kuulosuojainta, käsineitä ja esiliinaa, joka suojaa työkappaleesta lentäviltä hiontahiukkasilta ja muilta kappaleilta. Suojalasien tulee suojata lenteleviltä roskilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee suodattaa työssä syntyvät hiukkaset. Pitkäaikainen oleskelu meluisassa ympäristössä saattaa aiheuttaa kuulovaurioita.

h) Pidä sivulliset riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskelevien tulee käyttää henkilösuojaimia. Työstettävästä kappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.

i) Sijoita virtajohto riittävän kauas pyörivästä varusteesta. Laitteen hallinnan menettäminen saattaa aiheuttaa johdon katkeamisen tai juuttumisen, minkä seurauksena käsi tai käsisvarsi saattaa joutua pyörivään varusteeseen.
j) Älä laske sähkökäyttöistä käsityökalua käsistäsi, ennen kuin varuste on täysin pysähtynyt. Pyörivä varuste saattaa ottaa kiinni alustaan, mikä saattaa johtaa hallinnan menettämiseen.
k) Älä pidä sähkökäyttöistä käsityökalua käynnissä, kun siirryt toiseen paikkaan. Pyörivän varusteen tahaton koskettaminen saattaa johtaa vaatteiden tartumiseen varusteeseen, jolloin varuste liikkuu kohti käyttäjää.
I) Puhdista moottorin ilma-aukot säännöllisesti. Moottorin puhallin kerää puoleensa pölyä, joka joutuu rungon sisälle. Jos rungon sisälle kerääntyy suuria määriä metallipurua, seurauksena voi olla sähkövaara.
m) Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
n) Älä käytä varusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Takapotku ja sitä koskevat varoitukset

• Takapotku on äkillinen liike, joka aiheutuu laikan, tukilaikan, harjan tai muun varusteen juuttumisesta. Puristuminen tai kiinni juuttuminen johtaa pyörivän varusteen nopeaan pysähtymiseen, mikä vuorostaan lennättää sähkökäyttöisen käsityökalun vastakkaiseen suuntaan varusteen pyörimissuuntaan nähden.
• Takapotkun riski kasvaa, jos sähkökäyttöistä käsityökalua käytetään väärällä tavalla tai väärissä olosuhteissa, mutta se voidaan välttää noudattamalla alla olevia turvallisuusohjeita.

a) Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta ja pidä käsiä ja vartaloa siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun tai käynnistyessä tapahtuvan nykäyksen aikana. Käyttäjä pystyy hallitsemaan takapotkun tai vääntömomentin muutokset, jos tarpeellisia turvallisuusohjeita on noudatettu.

b) Älä koskaan sijoita käsiäsi pyörivän varusteen läheisyyteen. Varuste voi lentää kättäsi kohti takapotkun seurauksena.

c) Älä seiso paikassa, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää takapotkun sattuessa. Takapotku lennättää työkalun päinvastaiseen suuntaan varusteen pyörimissuuntaan nähden.

d) Noudata erityistä varovaisuutta, kun työskentelet kulmien, terävien reunojen tms. kanssa. Kulmat ja terävät reunat saattavat aiheuttaa takapotkun tai johtaa työkalun hallinnan menettämiseen.

Käyttö ulkona

• Liitä kone pistorasiaan, jossa on ulkokäyttöön soveltuva vikavirtasuojakytkin. Vikavirtasuojakytkimen herkkyyden tulee olla 30 mA.
• Käytä ainoastaan ulkokäyttöön sopivia johtoja ja liittimiä.

Kuvaus

Kiillotuskoneessa käytetään 160 mm:n kiillotuslaikkaa/kiillotussientä, jossa on tarranauhakiinnitys.

1. Etukahva/takakahva
2. Ilma-aukot
3. Hiiliharjan kansi
4. Nopeuden säätö
5. Virtakytkimen lukitsin
6. Virtakytkin ON/OFF
7. Virtajohto ja pistoke
8. Kuusiokoloavain
9. Kuusiokoloavaimen reikä, käytetään karan tasapainottamiseen
10. Kiillotuslevy ∅ 145 mm
11. Kiillotuslaikka/kiillotussieni ∅ 160 mm (myydään erikseen)

Ennen käyttöä

• Varmista, että kiillotuslevy on kunnolla kiinni.
- Varmista, että kiillotuslevyä voi kiertää käsin.

Käyttö

Käynnistäminen/pysäyttäminen

• Pidä koneesta kiinni kahdella kädellä ja käynnistä/sammuta se vain, kun kiillotussieni on kiillotettavan pinnan päällä.
• Käynnistä kiillotuskone aina alhaisimmilla kierroksilla säätämällä säädin (4) asentoon MIN ja painamalla virtakytkintä (6). Paina lukitsinta (5), jos haluat, että moottori käy koko ajan.
• Sammuta kiillotuskone painamalla virtakytkimen (6) etureunaa ja päästämällä virtakytkin.

Säädettävä nopeus

Valitse nopeus (MIN–6) säätimellä (4). Aloita aina alhaisimmalla nopeudella (MIN) ja lisää nopeutta tarvittaessa työskentelyn aikana. Jos olet epävarma, kokeile ensin eri nopeuksia koepinnalla.

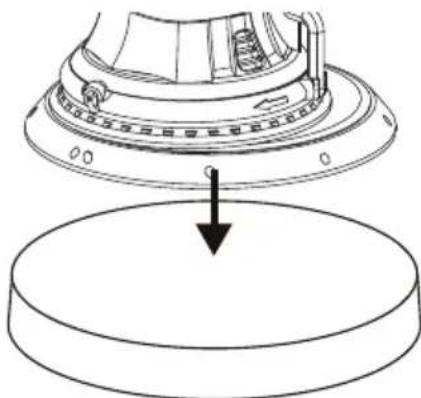

Kiillotuslaikan/kiillotussienen vaihtaminen

Eri varusteista käytetään alla nimeä kiillotussieni.

1. Irrota pistoke pistorasiasta ja poista kiillotussieni (11) kiillotuslevystä (10).
2. Kiillotussieni tulee asentaa kiillotuslevyn keskelle. Tämä sujuu helpoiten pitämällä kiillotussientä alla ja painamalla kiillotuslevy kiinni yläpuolelta. Jos kiillotussieni asennetaan näin, sen keskittäminen sujuu helpommin.

Kiillotuskone tärisee jonkin verran käytössä pyörivästä liikkeestä johtuen. Jos kiillotuskone tärisee erittäin paljon, tarkista ensin, että kiillotussieni on kiillotuslevyn keskellä. Kokeile myös säätää kierroslukua pienemmäksi. Kiillotuslevyä voi myös tasapainottaa suhteessa kiillotussienen painoon (katso seuraava kappale).

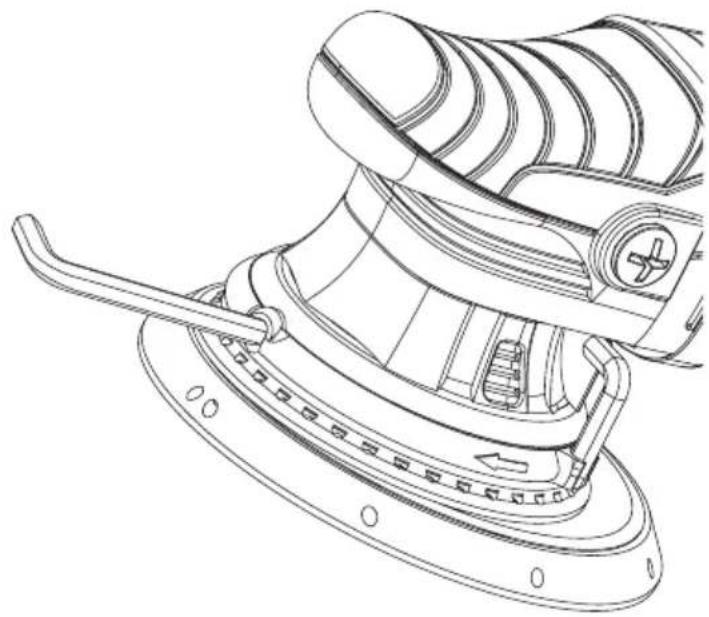

Kiillotuslevyn tasapainottaminen epänormaalin tärinän sattuessa

• Kiillotuslevy on tasapainotettu tehtaalla suositellun kokoiselle kiillotussienelle.
• Tehtaalla tehty tasapainotus sopii useimmille samankokoisille kiillotussienille, eikä kiillotuslevyä yleensä tarvitse erikseen tasapainottaa.
• Jos kone kuitenkin tärisee epätavallisen paljon toisenkokoista kiillotussientä käytettäessä, kiillotuslevyä voi tasapainottaa säätämällä karan vastapainon sijaintia.
• Suurin säätövara on 20 g suositellun kiillotussienen painosta.

Vastapainoa säädetään mukana tulevalla kuusikoloavaimella.

1. Paina kiillotuslevyä sisäänpäin (kohti virtakytkintä) niin, että säätöruuvi (12) on juuri rejän (9) sisäpuolella.

2. Paina mukana tullut kuusikolo avain (8) reiän (9) läpi säätöruuviin (12). Kun säätöruuvia kierretään, pieni paino (13) liikkuu sisään-/ulospäin ja kompensoi kiillotussienen muuttunutta painoa.

- Kierrä kuusiokoloavainta myötäpäivään, jos uusi kiillotussieni on painavampi kuin edellinen.

- Kierrä kuusiokoloavainta vastapäivään, jos uusi kiillotus sieni on kevyempi kuin edellinen.

Kuvassa näkyy tasapainotuksen hienosäädön periaate.

1. Kiillotuslevyn tasapainotuksen säätöruuvi
2. Kiillotuslevyn tasapainotuksen paino

Eri kiillotusaineista (vaha, rubbing, polish ym.) käytetään alla nimitystä kiillotusaine.

• Kiillotuskone soveltuu käytettäväksi juoksevan kiillotusaineen kanssa.

• Lue aina kiillotusaineen käyttöohjeet ja muut tiedot varmistaaksesi, että se soveltuu konekiillotukseen.

• Irrota pistoke ja asenna kiillotussieni kiillotuslevyn keskelle. Käytä vain puhtaita ja ehjiä kiillotussieniä ja vaihda sientä, jos vaihdat kiillotusainetta kiillottamisen aikana. Useimmat kiillotussienet ovat pestäviä, joten ne kannattaa pestä ja käyttää uudelleen.

• Laita kiillotusainetta kiillotussienen päälle. Lisää aluksi vain vähän kiillotusainetta. Älä laita kiillotusainetta kiillotettavalle pinnalle.

1. Laita virtajohto olan yli, jotta se ei ole tiellä kiillottamisen aikana.

Huom.! Pidä koneesta kiinni molemmilla käsillä niin, että kiillotuskone on kiinni kiillotettavassa pinnassa ja käynnistä kone alhaisimmilla kierroksilla. Liikuta konetta vaaka- ja pystysuunnassa kiillotettavalla pinnalla ja paina konetta kevyesti. Liikuta konetta koko ajan, sillä maalipinta saattaa mennä pilalle, jos kone on pitkään samassa kohdassa.

1. Kiillota käsin pienet pinnat, kuten peilit ja ovenkahvat.

- Tavallisin virhe kiillottamisessa on, että käytetään liian paljon kiillotusainetta. Jos kiillotussieni on täysin märkä kiillotusaineesta, kiillottamisessa saattaa kestää pidempään ja kiillottaminen saattaa olla vaikeampaa. Kiillotussienen käyttöikä lyhenee, jos siinä käytetään liikaa kiillotusainetta.

- Jos kiillotussieni ei pysy kiillotuslevyssä, siinä on todennäköisesti liikaa kiillotusainetta.

Huoltaminen

• Irrota pistoke ennen huoltamista.
• Säilytä kiillotuskonetta kiillotuslevy ylöspäin. Näin se säilyttää muotonsa pidempään.
• Irrota kiillotussieni kiillotuslevystä.
• Pese kiillotussieni käsin ja anna sen kuivua ilmavassa tilassa.
• Älä käytä hiovia aineita.
• Puhdista koneen ulkopinta tarvittaessa kevyesti kostutetulla liinalla. Käytä tarvittaessa astianpesuainetta.

- Älä käytä kiillotuskonetta sateella tai mikäli kätesi ovat märät.

- Pidä moottorin ilma-aukot puhtaina, jotta moottori ei ylikuumene.

- Jos teet pölyäviä töitä, irrota pistoke ja poista pöly ja kerrostumat ilma-aukoista.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Kierrosluku Portaaton kierrosluvun säätö 2100–5000 kierr./min. (kuormittamaton)

Liike Edestakainen, säteittäinen liike 21 mm

Kiillotuslevy ∅ 145 mm, tarranauhakiinnitys

Kiillotussieni Suositeltu koko ∅ 160 mm

Äänenpaine (LpA) 85 dB(A), K: 3 dB

Melutaso (LwA) 96 dB(A), K: 3 dB

Tärinäarvo 5,56 m/s²

Paino 2,8 kg

Suojausluokka ||

Polierer

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
