Produkttyp	Akku-Bohrschrauber
Marke	Cocraft
Modell	HDE 12-LI
Akkuspannung	12 V Li-Ion (nominal 10,8 V)
Akkukapazität	1,5 Ah
Ladezeit	Ca. 35 Minuten
Variable Drehzahl (Leerlauf)	0–330 / 0–1200 U/min (zwei Gänge)
Max. Drehmoment	24 Nm
Drehmomenteinstellungen	15+1 (inklusive Bohrmodus)
Bohrfuttertyp	Schnellspannbohrfutter, 10 mm Aufnahme
Bohrfähigkeit in Holz	20 mm
Bohrfähigkeit in Stahl	10 mm
Gewicht (mit Akku)	1,2 kg
Akkugewicht	0,3 kg
Ladegerätgewicht	0,5 kg
Schalldruckpegel (LpA)	75 dB(A) (Unsicherheit 3 dB)
Schallleistungspegel (LwA)	86 dB(A) (Unsicherheit 3 dB)
Vibration (Bohren in Stahl)	2,24 m/s² (K=1,5 m/s²)
Vibration (Schrauben)	1,185 m/s² (K=1,5 m/s²)
Eigenschaften	variabler Drehzahlschalter, Vorwärts-/Rückwärts-/Sperrschalter, Gürtelclip, LED-Leuchte, Akku-Ladezustandsanzeige, Überlastschutz, Überhitzungsschutz, Tiefentladeschutz
Erforderliche Sicherheitsausrüstung	Schutzbrille, Gehörschutz, Atemschutzmaske
Nur für den Innenbereich geeignet	Ja
Ladegeräteingang	230 V, 50 Hz

Häufig gestellte Fragen - HDE 12-LI Cocraft

Wie lade ich den Akku zum ersten Mal?

Entfernen Sie den Akku aus dem Bohrer, setzen Sie ihn in das Ladegerät ein und stecken Sie das Ladegerät in eine Steckdose. Die grüne Anzeige blinkt während des Ladens und bleibt konstant, wenn der Akku vollständig geladen ist. Der Ladevorgang dauert ca. 35 Minuten. Der Akku sollte vor der ersten Verwendung vollständig geladen sein.

Was bedeuten die LEDs auf der Akku-Ladezustandsanzeige?

Drei LEDs zeigen vollständige Ladung an (100%). Wenn eine LED erlischt (90%) und dann eine weitere (25%), leuchtet nur noch eine LED. Wenn keine LEDs leuchten, ist der Akku vollständig entladen und muss aufgeladen werden.

Wie wechsle ich zwischen Vorwärts- und Rückwärtsgang?

Verwenden Sie den Vorwärts-/Rückwärtsschalter (9) oberhalb des Auslösers. Der Schalter hat auch eine mittlere Sperrposition, um versehentliches Starten zu verhindern.

Welche Drehmomenteinstellung sollte ich zum Eindrehen von Schrauben verwenden?

Beginnen Sie mit der niedrigsten Einstellung und erhöhen Sie, bis die Schraube ohne Überdrehen eingedreht ist. Der Drehmomenteinsteller (7) bietet 15+1 Positionen (inklusive Bohrmodus). Niedrigere Einstellungen für kleine Schrauben in weichen Materialien, höhere für große Schrauben in harten Materialien.

Wie wechsle ich den Gang?

Schalten Sie nur bei ausgeschaltetem und vollständig gestopptem Bohrer. Schieben Sie den Gangschalter (8) in den niedrigen Gang (0–330 U/min) für hohes Drehmoment oder den hohen Gang (0–1200 U/min) für niedriges Drehmoment.

Warum stoppt mein Bohrer während der Verwendung plötzlich?

Dies kann an einem entladenen Akku, ausgelöstem Überlastschutz oder Überhitzungsschutz liegen. Bei kurzen Überlastungen lassen Sie den Auslöser los und warten Sie einige Sekunden. Bei längerer Überlastung lassen Sie das Werkzeug abkühlen. Wenn der Akku schwach ist, laden Sie ihn auf.

Wie reinige und pflege ich den Bohrer?

Halten Sie die Motorlüftungsöffnungen frei von Staub. Reinigen Sie das Produkt mit einem leicht angefeuchteten Tuch und milden Reinigungsmitteln. Verwenden Sie keine Lösungsmittel. Bei längerer Lagerung (Monate) laden Sie den Akku zuerst vollständig auf.

Kann ich jedes Ladegerät mit diesem Bohrer verwenden?

Nein, verwenden Sie nur das mitgelieferte Ladegerät. Die Verwendung eines anderen Ladegeräts kann Brandgefahr oder Schäden verursachen.

Welche Sicherheitsvorkehrungen sollte ich beim Bohren treffen?

Tragen Sie immer eine Schutzbrille, Gehörschutz und eine Atemschutzmaske. Halten Sie das Werkzeug an isolierten Griffflächen, wenn beim Schneiden versteckte Leitungen getroffen werden könnten. Verwenden Sie eine Klemme oder einen Schraubstock, um das Werkstück zu halten.

Wie entsorge ich den Akku und den Bohrer?

Entsorgen Sie das Produkt nicht über den Hausmüll. Bringen Sie es zu einer örtlichen Sammelstelle oder kontaktieren Sie die Verkaufsstelle für umweltgerechtes Recycling.

BEDIENUNGSANLEITUNG HDE 12-LI Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

40-9200

CDT212K

Ver. 20170131

Original Bedienungsanleitung

12 V Drill/Driver

Art.no 40-9200 Model CDT212K

Art.nr 40-9200 Modell CDT212K

Typ 12 V li-jon 1,5 Ah*

Vikt 0,3 kg

Laddare

Art.Nr. 40-9200 Modell CDT212K

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.
e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.

f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Benutzung aufmerksam sein und beim Einsatz eines Elektrowerkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss sich in ausgeschalteter Position befinden, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne lehnen. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.

b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außer Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.

e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.

f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Vor Einsetzen des Akkus sicherstellen, dass das Gerät abgeschaltet ist. Das Einsetzen eines Akkus in ein eingeschaltetes Elektrowerkzeug kann leicht zu Unfällen führen.
b) Den Akku nur mit einem vom Hersteller empfohlenen Ladegerät laden.

Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

c) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden.

Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

d) Bei der Aufbewahrung während der Nichtbenutzung des Akkus auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten.

Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

e) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, unbedingt einen Arzt aufsuchen.

Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise fürs Bohren

a) Beim Schlagbohren Gehörschutz tragen. Der Geräuschpegel beim Schlagbohren kann zu Gehörschäden führen.
b) Wenn vorhanden, den Zusatzgriff benutzen. Verlust der Kontrolle über die Maschine kann zu Personenschäden führen.
c) Das Werkzeug stets am isolierten Griff anfassen wenn in Umgebungen gearbeitet wird, in denen das Werkzeug mit Stromleitungen in kontakt kommen kann. Wenn das Werkzeug in Kontakt mit stromführenden Leitungen kommt, können die Metallteile des Werkzeugs auch stromführend werden, was zu Stromschlägen führen kann.

Besondere Sicherheitshinweise für Akkus/Akkupacks

a) Niemals den Akku öffnen oder auf irgendeine Weise beschädigen bzw. auf ihn einwirken.
b) Den Akku nicht kurzschließen. Akkus stets so aufbewahren, dass sie nicht in Kontakt miteinander oder mit anderen stromführenden Gegenständen kommen können. Den Akku bei Nichtbenutzung von Metallgegenständen, wie Klammern, Münzen Schlüsseln, Nägeln und Schrauben fernhalten. Diese Gegenstände können Kontakt zwischen den Akkupolen herstellen und diese so kurzschließen, was zu Verbrennungen und Feuer führen kann.
c) Den Akku nicht Hitze oder offenem Feuer aussetzen. Den Akku nicht direkter Sonneneinstrahlung aussetzen.
d) Den Akku nicht Stößen und Schlägen aussetzen.
e) Falls der Akku ausläuft, die Flüssigkeit nicht in Kontakt mit Haut oder Augen kommen lassen. Wenn dies trotzdem passiert, die betroffenen Flächen sofort ordentlich mit Wasser abspülen und einen Arzt aufsuchen.
f) Falls Teile des Akkus verschluckt werden, sofort einen Arzt aufsuchen.
g) Den Akku sauber und trocken halten.
h) Den Akku mit einem sauberen, trockenen Tuch abwischen.
i) Der Akku muss vor der Benutzung aufgeladen sein. Stets die Anweisungen in dieser Bedienungsanleitung befolgen und die richtige Lademethode benutzen.
j) Den Akku bei längerer Nichtbenutzung nicht im angeschlossenen Ladegerät aufbewahren.
k) Nach längerer Nichtbenutzung kann es notwendig sein, den Akku einige Male zu laden und zu entladen um die volle Kapazität zu erreichen.
I) Der Akku hat die beste Kapazität, wenn er bei Zimmertemperatur benutzt wird (20 °C, ±5 °C).
m) Bei der Abgabe von Akkus an die Wertstoffsammlung Akkus mit unterschiedlichen chemischen Zusammensetzungen getrennt von einander halten.
n) Den Akku nur mit dem mitgelieferten Ladegerät laden. Kein anderes Ladegerät als das, welches speziell für diesen Akku vorgesehen ist, benutzen. Ein Akku-Ladegerät für einen bestimmten Akkutyp kann mit einem anderen Akkutyp für Brandgefahr sorgen.
o) Den Akku nur mit einem in dieser Bedienungsanleitung beschriebenem Werkzeug benutzen.
p) Den Akku außer Reichweite von Kindern halten.
q) Alle mitgelieferten Originaldokumente für künftigen Gebrauch aufbewahren.
r) Bei Nichtbenutzung den Akku aus dem Werkzeug nehmen.
s) Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen.

Sicherheitshinweise für Akkus und Ladegeräte

• Nie versuchen, den Akku zu öffnen.
• Den Akku nie in direktem Sonnenlicht oder bei Temperaturen über 40 °C aufbewahren.
• Den Akku ausschließlich bei Temperaturen zwischen 5–40 °C laden.
• Den Akku niemals Wasser aussetzen.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungsemissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Beim Arbeiten immer Gehörschutz, Augenschutz und Atemschutz tragen.

Nur für den Innenbereich geeignet.

max 50 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Produktbeschreibung

1. Akku
2. Akkuverriegelung
3. Ein-/Ausschalter (stufenlos)
4. Ladestandsanzeige
5. Beleuchtung
6. Bohrfutter
7. Schieberegler zum Einstellen des Drehmoments
8. Umschalter für hohen/niedrigen Gang
9. Umschalter für Rechts-/Linksdrehung, Sperre
10. Gürtelhalterung

Umschalter für Rechts-/Linksdrehung, Sperre und Schalter

• Mit dem Umschalter (9) Rechts- oder Linkslauf wählen. Der Umschalter hat eine mittlere Position, in der der Ein-/Ausschalter verriegelt ist. Wenn der Umschalter in der mittleren Position steht, kann die Maschine nicht gestartet werden.
  • Die Maschine wird durch Drücken des Ein-/Ausschalters (3) gestartet bzw. gestoppt.
• Die Maschine verfügt über eine stufenlose Drehzahlregelung, die besonders beim Schrauben sehr praktisch ist. Je mehr der Ein-/Ausschalter eingedrückt wird, umso höher wird die Drehzahl.

Ladestandsanzeige

• Die Ladestandsanzeige (4) des Gerätes zeigt den Ladestand mit drei LEDs an. Für eine Anzeige den Schalter halb herunterdrücken.
- Bei vollständig geladenem Akku (100 %) leuchten alle drei LEDs. Bei einem Ladestatus von ca. 80 % leuchten zwei LEDs. Bei einem Ladestatus von ca. 25 % leuchtet nur eine LED.
- Leuchtet keine LED ist der Akku leer und muss geladen werden.

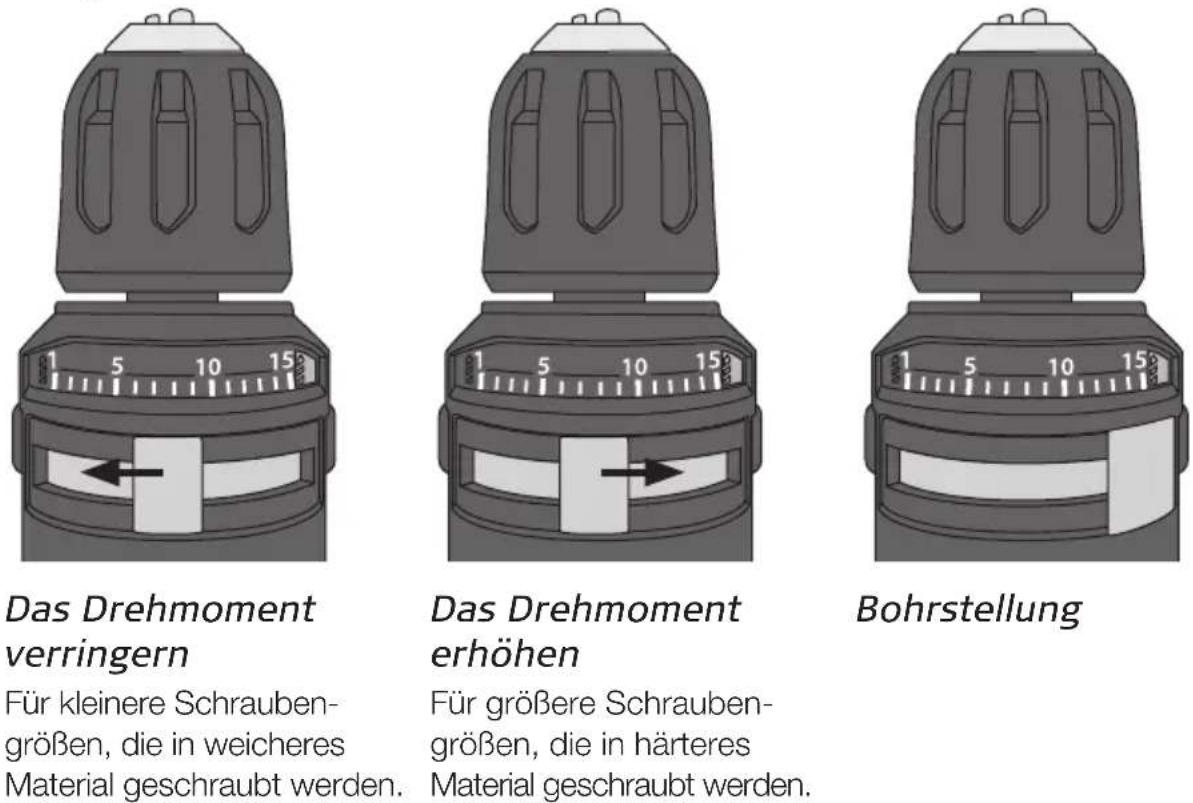

Wahl des Drehmoments

Das Gerät hat einen Schieberegler (7) zur Einstellung des geeigneten Drehmoments sowie zur Auswahl der Bohrstellung. Die richtige Einstellung des Drehmoments verhindert ein Überdrehen der Schraube, da die Maschine nicht weiterdreht. Die Einstellung ist abhängig vom Schraubentyp, der Schraubengröße und dem Material, in dem geschraubt wird. Stets mit dem kleinsten Drehmoment anfangen und bei Bedarf schrittweise ein höheres Drehmoment wählen.

Für kleinere Schrauben- größen, die in weicheres Material geschraubt werden.

Für größere Schrauben- größen, die in härteres Material geschraubt werden.

Getriebewählschalter

Hinweis: Den Schalter für den hohen/niedrigen Gang nur bedienen, wenn das Gerät ausgeschaltet und komplett zum Stillstand gekommen ist.

Niedrige Drehzahl/hohes Drehmoment

Für größere Bohrerdurchmesser in härterem Material.

Hohe Drehzahl/niedriges Drehmoment

Für kleinere Bohrerdurchmesser in weicherem Material.

Laden

Hinweis: Nur das mitgelieferte Ladegerät verwenden. Vor dem ersten Betrieb muss der Akku vollständig geladen sein.

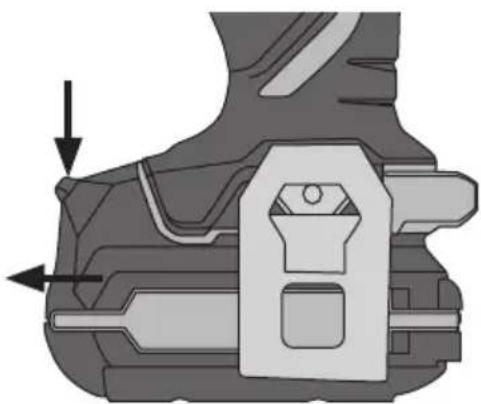

1. Zum Entfernen des Akkus aus dem Schrauber die Akkuverriegelung (2) eindrücken und den Akku herausziehen.

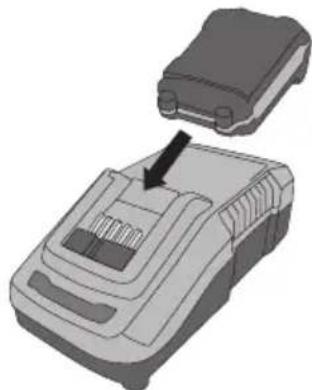

1. Den Akku in das Ladegerät einlegen. Hinweis: Wenn der Akku sehr heiß ist, etwa nach hoher Beanspruchung, diesen vor dem Aufladen erst abkühlen lassen.

2. Das Ladegerät an eine Steckdose anschließen. Der grüne Ladestandsindikator blinkt während des Ladevorgangs unf leuchtet konstat wenn der Akku vollständig geladen ist.

3. Ladedauer ca. 35 min.
4. Der Akku kann beim Laden etwas warm werden. Dies ist vollkommen normal.
5. Ladegerät und Akku funktionieren am besten bei normaler Zimmertemperatur. Nicht in direktem Sonnenlicht oder bei kälteren Temperaturen laden. Der Temperatur bereich für das Laden liegt bei 5–40 °C.
6. Ist der Akku entladen, schaltet die Elektronik im Akku die Maschine automatisch ab.
7. Bei längerer Verwahrung (über Monate) muss der Akku vorher geladen sein.

Überlastung und Schutz

Die Maschine/der Akku ist mit Schutzvorrichtungen versehen, um Schäden an der Maschine und am Akku zu vermeiden.

• Bei kurzzeitig hoher Belastung kann der Überlastschutz die Maschine/den Akku abschalten. Der Schutz ist selbstrückstellend. Den Ein-/Ausschalter loslassen und einige Sekunden warten. Dafür sorgen, dass die Maschine unbelastet ist und erneut starten. Die Maschine sollte jetzt wieder normal funktionieren.
• Bei hoher Belastung für längere Zeit kann ein Überhitzungsschutz die Maschine/ den Akku abschalten. Der Schutz ist selbstrückstellend, aber die Maschine kann nicht gestartet werden, bevor die Temperatur auf ein sicheres Niveau abgesunken ist. Die Maschine vor erneutem Startversuch abkühlen lassen. Schädliche Temperaturen können auch bei direkter Sonnenbestrahlung auftreten, die daher zu vermeiden ist.
• Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet die Maschine in diesem Fall automatisch ab, und der Akku muss geladen werden.

Austausch von Bohrern oder Bits

Die Maschine verfügt über ein werkzeugloses Bohrfutter, das den Austausch von Bohrern oder Bits erleichtert. Zum Festziehen nach links drehen, zum Lösen nach rechts drehen. Vergewissern, dass der Bohrer im Bohrfutter richtig fest sitzt und zentriert ist.

Hinweise und Tipps zum Bohren

• Beim Bohren in glattem Material, z. B. Fliesen, sollte ein starker Klebestreifen an der Bohrstelle aufgeklebt werden, um ein Abrutschen des Bohrers zu verhindern.
• Beim Bohren in Metall wird empfohlen, zunächst mit einem Körner eine kleine Vertiefung an der Bohrstelle zu machen. Diese kleine Vertiefung hält dann den Bohrer an der richtigen Stelle und verhindert ein Abrutschen.
• Beim Bohren in Metall wird auch die Verwendung von Gewinde-/Schneidöl empfohlen, um das Werkzeug zu schonen.
• Um das zu bearbeitende Werkstück festzuhalten, stets eine Zwinge/einen Schraubstock anwenden.
• Beim Bohren in Wänden darauf achten, dass keine Wasser-, Strom-, Gasleitungen usw. beschädigt werden.

Pflege und Wartung

• Die Lüftungsöffnungen des Motors stets frei von Spänen und Verunreinigungen halten.
- Das Produkt mit einem leicht angefeuchteten Tuch reinigen. Dabei ein mildes Reinigungsmittel verwenden, niemals Lösungsmittel oder ätzende Chemikalien.
- Bei längerer Verwahrung (über Monate) muss der Akku vorher geladen sein.

Fehlersuche

Das Gerät startet nicht.	Der Umschalter für Rechts-/Linksdrehung befindet sich in der mittleren Position.Sicherstellen, dass der Akku korrekt an das Gerät angeschlossen ist.Der Akku ist leer. Den Akku aufladen.Fehler am Schalter oder Elektromotor. Den Kundenservice kontaktieren.
Das Gerätschaltet plötzlich aus.	Der Akku ist entladen, den Akku laden.Der Überlastschutz hat ausgelöst.Bei kurzzeitiger Überbelastung: Das Gerät vor dem erneuten Einsatz ein paar Sekunden lang ruhen lassen.Bei langandauernder Überbelastung: Das Gerät vor dem erneuten Einsatz abkühlen lassen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Stufenlose Geschwindigkeit 0–330/0–1200/min

Schnellspannbohrfutter 10 mm

Drehmoment 15+1

Max. Drehmoment 24 Nm

Bohrkapazität Holz 20 mm

Bohrkapazität Metall 10 mm

Gewicht 1,2 kg (mit Akku)

Schallpegel LpA: 75 dB(A) (Unsicherheit KpA: 3 dB)

LwA: 86 dB(A) (Unsicherheit KwA: 3 dB)

Gehörschutz tragen, wenn der Geräuschpegel

folgenden Wert übersteigt: 80 dB(A)

Schwingungsemissionswert

a_h,D 2,240 m/s ^2 , K: 1,5 m/s ^2 (Bohren in Metall)

a_h, ID 1,185 m/s ^2 , K: 1,5 m/s ^2 (Schrauben

ohne Schlagbohrfunktion)

Akku

Typ 12 V Li-Ion 1,5 Ah*

Gewicht 0,3 kg

Ladegerät

Betriebsspannung 230 V, 50 Hz

Ladedauer 35 min

Gewicht 0,5 kg

* Die gemessene Spannung ohne Last. Die anfängliche Batteriespannung 12 V. Nennspannung ist 10,8 V.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,

20354 Hamburg
