Produkttyp	Winkelschleifer (auch als Mühle bezeichnet)
Marke	Cocraft
Modell	PRO A850-M
Spannung	230–240 V, 50 Hz
Nennleistung	850 W
Leerlaufdrehzahl	12.000 U/min
Scheibendurchmesser	125 mm
Bohrung	22,2 mm
Spindelgewinde	M14
Gewicht (ohne Zubehör)	1,6 kg
Schalldruckpegel (LpA)	96 dB(A), K=3 dB
Schallleistungspegel (LwA)	107 dB(A), K=3 dB
Vibrationspegel (Hauptgriff)	5,88 m/s², K=1,5 m/s²
Vibrationspegel (Zusatzhandgriff)	4,03 m/s², K=1,5 m/s²
Sicherheitsmerkmale	Spindelarretierung, Schutzhaube, Zusatzhandgriff, Wiederanlaufschutz
Mitgeliefertes Zubehör	Stiftschlüssel, Schleifscheibenschutz, Trennscheibenschutz, Zusatzhandgriff
Geeignete Scheibentypen	Schleifscheiben, Trennscheiben, Drahtbürsten, Schleifpads (mit geeigneter Schutzhaube)
Wartung	Lüftungsschlitze sauber halten; mildes Reinigungsmittel verwenden; beschädigtes Kabel durch qualifiziertes Personal ersetzen
Normenkonformität	EN 60745-1, EN 60745-2-3, EMV-Richtlinie 2014/30/EU

Häufig gestellte Fragen - PRO A850-M Cocraft

Wie montiere ich eine Scheibe richtig am Winkelschleifer?

Ziehen Sie immer zuerst den Netzstecker. Drücken und halten Sie die Spindelarretierung, lösen Sie die äußere Flanschmutter mit dem Stiftschlüssel, legen Sie die Scheibe auf den inneren Flansch, ziehen Sie dann die Mutter wieder fest, während Sie die Spindelarretierung gedrückt halten. Stellen Sie sicher, dass die Scheibe frei läuft und zentriert ist.

Kann ich ein Sägeblatt an diesem Winkelschleifer verwenden?

Nein, montieren Sie niemals ein Holzkreissägeblatt oder ein gezahntes Sägeblatt. Solche Blätter können Rückschlag und Kontrollverlust verursachen.

Wie verhindere ich Rückschlag?

Halten Sie das Gerät fest mit beiden Händen, verwenden Sie den Zusatzhandgriff, vermeiden Sie ein Verklemmen der Scheibe und stehen Sie nie in einer Linie mit der rotierenden Scheibe. Lassen Sie die Scheibe vor dem Schneiden volle Drehzahl erreichen.

Was tun, wenn die Scheibe klemmt?

Schalten Sie das Gerät sofort aus und halten Sie es still, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nicht, die Scheibe zu entfernen, während sie sich noch bewegt. Überprüfen Sie vor dem Neustart die Ursache des Verklemmens.

Wie schalte ich den Winkelschleifer ein und aus?

Zum Einschalten schieben Sie den Ein-/Ausschalter nach vorne und drücken die Vorderseite zum Einrasten. Zum Ausschalten drücken Sie die Rückseite des Schalters. Der Schalter ist federbelastet und kehrt automatisch in die AUS-Position zurück.

Welche persönliche Schutzausrüstung sollte ich verwenden?

Tragen Sie immer eine Schutzbrille, einen Gehörschutz und eine Gesichtsmaske. Je nach Aufgabe verwenden Sie Handschuhe, eine Staubmaske und rutschfeste Schuhe.

Der Winkelschleifer läuft langsam – warum?

Drücken Sie nicht zu fest gegen das Werkstück. Übermäßiger Druck kann das Gerät verlangsamen. Stellen Sie auch sicher, dass die Scheibe nicht abgenutzt oder beschädigt ist.

Wie reinige und warte ich den Winkelschleifer?

Vor der Reinigung den Netzstecker ziehen. Halten Sie die Motorlüftungsöffnungen staubfrei. Verwenden Sie ein leicht angefeuchtetes Tuch und mildes Reinigungsmittel. Niemals Lösungsmittel oder aggressive Chemikalien verwenden.

Wie lagere ich das Gerät richtig?

Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie den Netzstecker und lagern Sie es an einem trockenen, staubfreien Ort außerhalb der Reichweite von Kindern.

Kann ich ein flüssiges Kühlmittel mit dem Winkelschleifer verwenden?

Nein, verwenden Sie keine flüssigen Kühlmittel. Sie erhöhen das Risiko eines Stromschlags oder einer Elektrokution.

BEDIENUNGSANLEITUNG PRO A850-M Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Angle Grinder

Art.no 40-9927 Model PGA125HB.2

Art.Nr. 40-9927 Modell PGA125HB.2

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

Warnung: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektrowerkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangvorrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.
d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Sicherstellen, dass bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Geräte- typ vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Zusätzliche Sicherheitshinweise zum Schleifen, Schruppen, Bürsten oder Trennen

• Dieses Elektrowerkzeug ist vorgesehen zum Schleifen, Schruppen, Bürsten und Trennen. Alle Sicherheitshinweise, Anweisungen, Darstellungen und technischen Daten beachten, die mit diesem Werkzeug mitgeliefert sind. Eine Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.
• Die Ausführung von Polierarbeiten mit diesem Elektrowerkzeug wird nicht empfohlen. Die Ausführung von Arbeiten, für die dieses Werkzeug nicht vorgesehen ist, kann zu Gefährdungen und Verletzungen führen.
• Keine Zubehör benutzen, das vom Werkzeughersteller nicht ausdrücklich vorgesehen und empfohlen ist. Auch wenn Zubehör am Elektrowerkzeug montiert werden kann, bedeutet das keine Sicherheit für ein gefahrloses Arbeiten.
• Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des Elektrowerkzeugs entsprechen. Zubehöre, die schneller als ihre Nenndrehzahl rotieren, können kaputt gehen und zerfallen.

• Der Außendurchmesser und die Dicke des Zubehörs müssen sich innerhalb der Nennkapazität des Elektrowerkzeugs befinden. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgesichert oder kontrolliert werden.

• Die Gewindegröße der Scheiben, Bürsten oder anderer Zubehöre muss genau mit denen des Elektrowerkzeugs übereinstimmen. Zubehöre, dessen Löcher nicht genau auf das Elektrowerkzeug passen, können für Ungleichgewicht sorgen und somit zu Sach- und Personenschäden führen.

• Kein beschädigtes Zubehör einsetzen. Zubehör überprüfen und kontrollieren, ob es Splitter oder Risse an den Schleifscheiben gibt, Risse, Verschleiß oder Abnutzung am Stützteller oder lose, gebrochene Borsten an den Schleiftellern.

Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen ob Beschädigungen entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montage- eines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer). Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.

• Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz, Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor kleinen Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt vor umherfliegenden Grobparikeln. Atemschutz filtert Feinpartikel. Längerer Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.
• Andere Personen in ausreichendem Abstand vom Arbeitsplatz halten. Jeder, der den Arbeitsplatz betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Arbeitsstücks oder von defektem Zubehör können wegfliegen und auch außerhalb des unmittelbaren Nahbereichs Verletzungen verursachen.
• Das Elektrowerkzeug nur an den isolierten Griffflächen halten, wenn Arbeits-schritte ausgeführt werden, bei denen die Trennscheibe mit verborgenen Stromleitungen oder der eigenen Anschlussschnur in Kontakt kommen kann. Der Kontakt der Trennscheibe mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und einen Stromschlag verursachen.
• Das Netzkabel von sich drehenden Teilen fernhalten. Bei Kontrollverlust kann das Kabel gekappt werden oder sich verklemmen und die eigene Hand oder der Arm können in das rotierende Einsatzwerkzeug eingezogen werden.
• Niemals das Elektrowerkzeug von sich legen bevor es nicht komplett zum Stillstand gekommen ist. Das rotierende Zubehör kann sich am Untergrund verhaken und das Werkzeug unkontrollierbar wegschleudern.
• Das Elektrowerkzeug nicht während des Tragens anschalten. Kleidung oder Haare können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.
• Regelmäßig die Belüftungsöffnungen des Motors säubern. Der Lüfter des Motors zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu Stromschlägen führen.
• Das Elektrowerkzeug niemals in der Nähe von leicht entzündlichem Material einsetzen. Funken können dieses Material in Brand setzen.
• Kein Zubehör benutzen, dass Kühlmittel erfordert. Die Benutzung von Wasser oder anderen Kühlfüssigkeiten kann zu Stromschlägen führen.

Warnhinweise für Rückstöße

Ein Rückstoß ist eine plötzliche Reaktion auf ein verklemmtes oder blockiertes Einsatzwerkzeug wie Schleifscheibe, Stützscheibe, Bürste usw. Das Verklemmen oder Festfahren verursacht einen schnellen Stopp des rotierenden Einsatzwerkzeuges. Dadurch wird das Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeuges an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Arbeitsmaterial stecken bleibt, kann das Werkzeug oder die Schleifscheibe entweder zum Arbeitsmaterial gezogen werden, oder vom Arbeitsmaterial weggeschleudert werden. Dies kommt auf die Rotationsrichtung an. Eine Schleifscheibe kann dabei auch kaputt gehen.

Ein Rückschlag entsteht, wenn das Elektrowerkzeug auf falsche Weise, an falschem Material oder unter falschen Bedingungen eingesetzt wird. Durch Einhalten der nachfolgenden Maßnahmen kann dies vermieden werden.

• Das Elektrowerkzeug gut festhalten und Arme und Körper so halten, dass Rückstöße möglichst abgefangen werden können. Wenn vorhanden, immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Rückstöße und andere Kraftübertragungen können durch Sicherheitsvorkehrungen besser kontrolliert werden. Niemals die Hand in der Nähe des rotierenden Objektes haben. Das Zubehör kann auf die Hand schlagen.
• Die Hand niemals in die Nähe rotierender Einsatzwerkzeuge bringen. Das Einsatzwerkzeug kann sich beim Rückschlag über die Hand des Anwenders bewegen.
• Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung des Zubehörs.
• Besondere Vorsicht ist angeraten beim Bearbeiten von Ecken, scharfen Kanten usw. Aufsetzer und Festsetzen des Einsatzwerkzeugs vermeiden. An Ecken, scharfen Kanten und bei Aufsetzern neigt das rotierende Einsatzwerkzeug dazu zu verklemmen. Dies verursacht Rückschläge oder den Verlust der Kontrolle über das Elektrowerkzeug.
• Niemals ein Sägeblatt mit Sägekette für Holzbearbeitung oder ein gezahntes Sägeblatt verwenden. Solche Blätter verursachen häufig Rückschläge und Kontrollverlust.

Sicherheitshinweise zum Schleifen und Trennen mit Trennscheibe

• Nur die für das Elektrowerkzeug empfohlenen Scheibentypen einsetzen sowie eine für die gewählte Trennscheibe geeignete Schutzhaube. Scheiben, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ordentlich abgeschirmt werden und können gefährlich sein.

• Die Schutzhaube muss sicher am Elektrowerkzeug montiert werden und auf maximale Sicherheit eingestellt sein, sodass der Anwender der Scheibe so wenig wie möglich ausgesetzt ist. Die Schutzhaube soll den Anwender vor defekten Scheibenteilen und unbeabsichtigtem Kontakt mit der Scheibe schützen.

• Die Scheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten eingesetzt werden. Zum Beispiel: Niemals mit der Seitenfläche einer Trennscheibe schleifen. Trennscheiben sind für das Schneiden mit der Kante vorgesehen. Werden sie seitlichen Kräften ausgesetzt, können sie zerbrechen.

• Immer unbeschädigte Scheibenringe der richtigen Größe und Form für die gewählte Scheibe einsetzen. Passende Scheibenringe stützen die Scheibe und verringern das Risiko eines Scheibenbruchs. Ringe für Trennscheiben können sich von den Ringen für Schleifscheiben unterscheiden.
• Niemals abgenutzte Scheiben von einem größeren Elektrowerkzeug einsetzen. Scheiben für größere Elektrowerkzeuge sind nicht auf die Drehzahl einer kleineren Maschine ausgelegt und können brechen.

Weitere Sicherheitshinweise zum Schneiden mit Trennscheibe

• Einen zu hohen Anpressdruck der Trennscheibe vermeiden. Keine übermäßig tiefen Schnitte durchführen. Eine Überlastung der Scheibe erhöht deren Beanspruchung und die Anfälligkeit dafür, dass die Scheibe sich verdreht oder im Schnitt verkantet, und damit das Risiko für einen Rückschlag oder das Zerbrechen der Scheibe.
• Niemals in direkter Linie vor oder hinter die Scheibe stellen. Wenn die Scheibe sich entgegen dem Benutzer dreht kann das Elektrowerkzeug bei Rückstößen gegen den Benutzer geworfen werden.
• Falls sich die Scheibe verklemmt oder die Arbeit unterbrochen werden soll, sollte das Elektrowerkzeug abgeschaltet und so lange ruhig gehalten werden, bis die Scheibe zum Stillstand gekommen ist. Nie versuchen, die Trennscheibe vom Trennschnitt wegzubewegen, weil es sonst zu einem Rückschlag kommen kann. Es sind alle notwendigen Vorkehrungen zu ergreifen, um das Risiko für ein Festklemmen der Trennscheibe zu minimieren.
• Nach einem Halt niemals den Trennschnitt mit der Scheibe im Werkstück beginnen. Die Scheibe muss erst ihre volle Drehzahl erreichen, bevor sie vorsichtig in den Trennschnitt eingetaucht wird. Anderenfalls kann die Scheibe sich verklemmen, aus dem Trennschnitt hochwandern oder einen Rückschlag verursachen.
• Große Platten oder andere große Werkstücke abstützen, um das Risiko für ein Festfahren oder einen Rückschlag zu minimieren. Große Platten neigen dazu, sich durch ihr Eigengewicht durchzubiegen. Unter der Platte muss in der Nähe des Trennschnittes und nahe der Kante des Werkstückes auf beiden Seiten der Trennscheibe eine Stütze positioniert werden.
• Besondere Vorsicht gilt beim Einstechen in Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann in Gas- oder Wasserleitungen, Stromkabel oder andere Gegenstände hineinschneiden und dabei einen Rückschlag verursachen.

Sicherheitshinweise zum Schleifen

a) Nicht zu große Schleifscheiben benutzen. Bei der Auswahl der Schleifscheiben unbedingt die Empfehlungen des Herstellers beachten. Bei größeren Schleiftellern, die über den Stützteller hinausragen, besteht das Risiko, dass sie abgeschliffen werden und dadurch der Teller verklemmt, kaputt geht oder ein Rückschlag entsteht.

Spezielle Sicherheitshinweise für das Bürsten von Stahl

a) Dabei bedenken, dass sich Borsten auch im Normalbetrieb von der Schleifscheibe lösen können. Die Schleifscheibe nicht mit zu großen Druck andrücken. Lose Borsten können leicht dünne Kleidung oder auch die Haut beschädigen.
b) Wenn für das Bürsten von Stahl eine Schutzhaube empfohlen wird, unbedingt sicherstellen, dass die Schleifscheibe diese nicht berührt. Die Schleifscheibe kann durch Arbeitsdruck oder Zentrifugalkraft expandieren.

Vibrationen

• Die Messung des in dieser Bedienungsanleitung angegebenen Schwingungs-emissionswert ist mit der standardisierten Messmethode gemäß EN 60745 durchgeführt worden und kann zum Vergleich versch. Elektrowerkzeuge herangezogen werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektro werkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder einge schaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Produktkennzeichnung mit Sicherheitssymbolen

Die Bedienungsanleitung vollständig durchlesen.

Beim Arbeiten immer Gehörschutz, Augenschutz und Atemschutz tragen.

Produktbeschreibung

1. Spindel-Arretierung
2. Seitengriff
3. Griff mit Belüftungsöffnungen des Motors
4. [I/0] Ein/Aus
5. Spannschlüssel zum Austausch von Schleif-/Trennscheiben
6. Äußerer Stützteller
7. Trennscheibe (separat erhältlich)
8. Innerer Stützteller
9. Spindel
10. Schutzhaube für Schleifscheibe
11. Arretierschraube
12. Schutzhaube für Trennscheibe

Seitengriff

Bei der Arbeit mit dem Winkelschleifer immer den Seitengriff benutzen. Diesen je nach auszuführender Arbeit auf der linken oder rechten Seite anbringen.

Benutzung

Wichtig!

• Vor Service- und Einstellarbeiten immer den Netzstecker ziehen.
• Nur Trenn- und Schleifscheiben mit einem Durchmesser von 125 mm und einem Lochdurchmesser von 22 mm einsetzen.

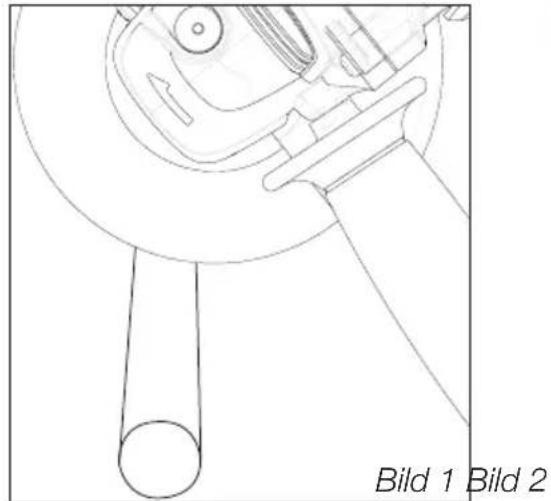

• Trennscheiben dürfen nur zum Trennen (Bild 1) eingesetzt werden, sie dürfen nicht seitlich belastet werden.
• Beim Schleifen (Bild 2) dürfen nur Schleifscheiben (Feinschleifscheiben) eingesetzt werden, die zum Schleifen vorgesehen sind. Schleifscheiben sind dafür vorgesehen, seitliche Belastungen zu überstehen.
• Scheiben auswechseln, wenn sie bis auf ∅ 85 mm abgeschliffen sind.

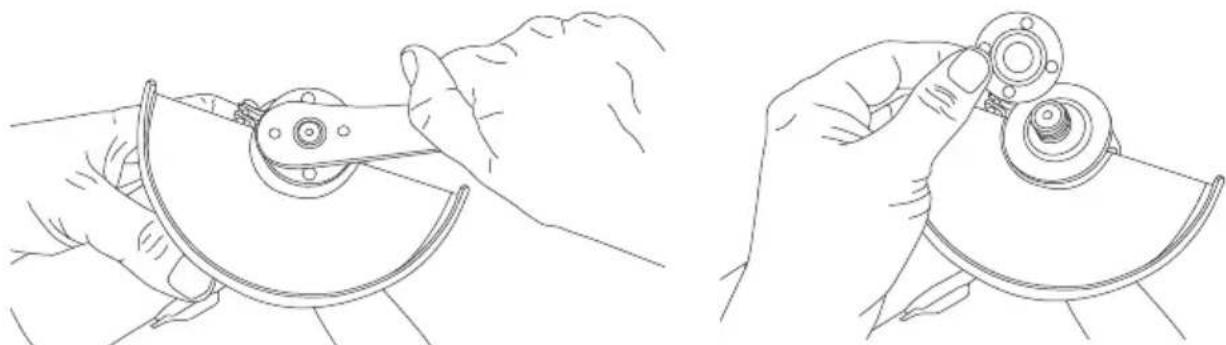

Anbringen und abnehmen von Scheiben

Warnung: Vor Anbringen oder Abnehmen von Zubehör immer den Netzstecker aus der Steckdose ziehen.

Die Spindel-Arretierung (1) eindrücken und gedrückt halten. Den äußeren Stützteller (6) mit dem Schlüssel (5) entfernen.

Die Trenn-/Schleifscheibe auf den inneren Stützteller legen.

Den äußeren Stützteller wieder anbringen, die Spindel-Arretierung festhalten und den Stützteller mit dem Schlüssel festziehen. Die Spindel-Arretierung loslassen und kontrollieren, dass die Scheibe sich frei drehen kann, zentriert ist und fest sitzt.

Hinweis: Der äußere Stützteller ist so geformt, dass er unterschiedliche Scheibendicken festhalten kann. Bei der Benutzung von dickeren Scheiben

muss der herausstehende Teil des Stütztellers nach unten zur Scheibe ausgerichtet werden. Bei der Benutzung von dünneren Scheiben muss der herausstehende Teil des Stütztellers nach außen von der Scheibe ausgerichtet werden.

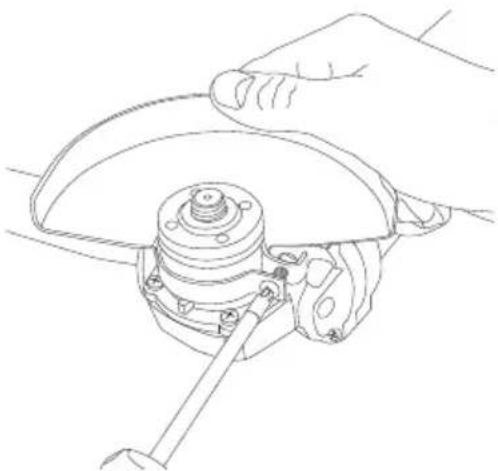

Schutzhaube

Der Winkelschleifer kommt mit 2 Schutzhauben, eine für Trennscheiben (12) und eine für Schleifscheiben (10). Stets die richtige zur Scheibe passende Schutzhaube anbringen. Die Position der Schutzhaube kann durch Lösen und Festziehen der Arretierschraube (11) eingestellt werden. Die Mutter der Arretierschraube ist so angebracht, dass sie die Arretierschraube nicht herausgeschraubt werden kann. Es reicht aus, die Arretierschraube festzudrehen, die Mutter muss nicht festgezogen werden.

Hinweis: Die Schutzhaube muss immer montiert sein.

Ein Den Ein-/Ausschalter (4) mit dem Daumen nach vorne schieben, um das Gerät einzuschalten. Den vorderen Teil des Ein-/Ausschalters herunterdrücken, damit er in der ON-Position einrastet.

Aus Den hinteren Teil des Ein-/Ausschalters herunterdrücken. Der Stromschalter hat einen Federmechanismus, der den Winkelschleifer anschaltet, indem er automatisch wieder in die abgeschaltete Position zurückgeht.

Hinweis: Den Daumen immer nahe am Ein-/Ausschalter halten, damit das Gerät bei Bedarf schnell ausgeschaltet werden kann.

Hinweis: Sollte die Stromversorgung unterbrochen werden (z.B. bei einem Stromausfall), und der Stromschalter befindet sich in der ON-Position, startet der Winkelschleifer nicht automatisch, wenn die Stromversorgung wiederhergestellt ist. Der hintere Teil des Stromschalters muss heruntergedrückt werden, sodass er in die Ausgangsposition zurückfedern kann. Danach kann das Gerät wieder normal gestartet werden. Dies ist eine Schutzfunktion, die ein unabsichtliches Starten des Geräts verhindern soll.

Pflege und Wartung

• Vor Service- und Reinigungsarbeiten immer den Netzstecker ziehen.
  • Die Belüftungsöffnungen des Motors (3) immer frei von Verschmutzungen halten.
• Das Produkt mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
• Ein beschädigter Netzstecker muss von einem qualifizierten Elektriker ausgetauscht werden.
• Bei längerer Nichtbenutzung immer den Stecker ziehen und das Gerät in einem trockenen Innenraum und für Kinder unzugänglich aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Sicherstellen, dass das Netzkabel unbeschädigt und richtig an die Steckdose angeschlossen ist.Sicherstellen, dass Spannung auf der Steckdose liegt.
Der Winkelschleifer läuft langsam.	Den Winkelschleifer bei der Arbeit nicht überbelasten und zu stark gegen das Werkstück drücken.
Starke Vibrationen.	Die Trenn-/Schleifscheibe ist beschädigt oder falsch angebracht. Überprüfen ob die Scheibe korrekt ange bracht wurde. Eine beschädigte Scheibe sofort auswechseln.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 230–240 V, 50 Hz

Nennleistung 850 W

Drehzahl, unbelastet 12 000 /min

Scheibendurchmesser 125 mm

Lochdurchmesser 22,2 mm

Spindelgewinde M14

Schallpegel LpA 96 dB(A), K: 3 dB

LwA 107 dB(A). K: 3 dB

Schwingungswert

Hauptgriff a h,AG 5,88 m/s², K: 1,5 m/s²

Seitengriff a h,AG 4,03 m/s², K: 1,5 m/s²

Gewicht 1,6 kg (ohne Schleifscheibe)

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ANGLE GRINDER

Cocraft 40-9927

PGA125HB.2

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
