Tuotetyyppi	Kulmahiomakone (kutsutaan myös myllyksi)
Merkki	Cocraft
Malli	PRO A850-M
Jännite	230–240 V, 50 Hz
Nimellisteho	850 W
Kuormittamaton nopeus	12,000 rpm
Laikan halkaisija	125 mm
Laikan reikä	22.2 mm
Karakierre	M14
Paino (ilman lisätarvikkeita)	1.6 kg
Äänenpainetaso (LpA)	96 dB(A), K=3 dB
Äänitehotaso (LwA)	107 dB(A), K=3 dB
Tärinätaso (pääkahva)	5.88 m/s², K=1.5 m/s²
Tärinätaso (sivukahva)	4.03 m/s², K=1.5 m/s²
Turvaominaisuudet	Karalukko, suojakupu, lisäkahva, uudelleenkäynnistyksen estotoiminto
Mukana toimitettavat lisätarvikkeet	Tappiavain, hiomalaikan suojakupu, katkaisulaikan suojakupu, lisäkahva
Sopivat laikkatyypit	Hiomalaikat, katkaisulaikat, teräsharjat, hiomapaperit (asianmukaisella suojakuvulla)
Huolto	Pidä tuuletusaukot puhtaina; käytä mietoa puhdistusainetta; vaihda vaurioitunut johto ammattilaisen toimesta
Standardienmukaisuus	EN 60745-1, EN 60745-2-3, EMC-direktiivi 2014/30/EU

Usein kysytyt kysymykset - PRO A850-M Cocraft

Mikä on oikea tapa asentaa laikka kulmahiomakoneeseen?

Irrota aina pistoke ensin. Paina ja pidä karalukituspainiketta painettuna, löysää ulompi laipan mutteri tappiavaimella, aseta laikka sisälaippaan, kiristä sitten mutteri samalla pitäen karalukitusta. Varmista, että laikka pyörii vapaasti ja on keskitetty.

Voinko käyttää sahaterää tässä kulmahiomakoneessa?

Ei, älä koskaan asenna pyörösahan terää tai hammastettua sahaterää. Tällaiset terät voivat aiheuttaa takaiskun ja hallinnan menetyksen.

Miten estän takaiskun?

Pidä työkalua tukevasti molemmin käsin, käytä lisäkahvaa, vältä laikan juuttumista, älä koskaan seiso pyörivän laikan linjassa. Anna laikan saavuttaa täysi nopeus ennen leikkausta.

Mitä teen, jos laikka juuttuu?

Sammuta työkalu välittömästi ja pidä sitä paikallaan, kunnes laikka pysähtyy täysin. Älä yritä poistaa laikkaa sen liikkuessa. Tarkista juuttumisen syyt ennen uudelleenkäynnistystä.

Miten kulmahiomakone kytketään päälle ja pois?

Kytkeäksesi päälle, liu'uta virtakytkin eteenpäin ja paina etuosaa lukitaksesi. Kytkeäksesi pois, paina kytkimen takaosaa. Kytkin on jousikuormitteinen ja palautuu automaattisesti POIS-asentoon.

Mitä henkilösuojaimia minun tulee käyttää?

Käytä aina suojalaseja, kuulonsuojaimia ja kasvomaskia. Tehtävästä riippuen käytä käsineitä, pölynaamaria ja luistamattomia kenkiä.

Kulmahiomakone pyörii hitaasti – miksi?

Älä paina liian kovaa työkappaletta vasten. Liiallinen paine voi hidastaa työkalua. Varmista myös, että laikka ei ole kulunut tai vaurioitunut.

Miten puhdistan ja huollan kulmahiomakoneen?

Irrota pistoke ennen puhdistusta. Pidä moottorin tuuletusaukot puhtaina pölystä. Käytä kevyesti kostutettua liinaa ja mietoa pesuainetta. Älä koskaan käytä liuottimia tai syövyttäviä kemikaaleja.

Mikä on oikea tapa säilyttää työkalu?

Jos työkalua ei käytetä pitkään aikaan, irrota pistoke ja säilytä kuivassa, pölyttömässä paikassa lasten ulottumattomissa.

Voinko käyttää nestemäistä jäähdytysainetta kulmahiomakoneen kanssa?

Ei, älä käytä nestemäisiä jäähdytysaineita. Ne lisäävät sähköiskun tai sähköiskun aiheuttaman kuoleman vaaraa.

KÄYTTÖOHJE PRO A850-M Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten käsityökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen vähentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF, ennen kuin liität pistokkeen pistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämä ennalta-ehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä.
Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle, ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Hiontaa, puhdistusta, harjausta ja katkaisua koskevia turvallisuusohjeita

- Tämä sähkökäyttöinen käsityökalu on tarkoitettu hiontaan, puhdistukseen, harjaukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet, kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

- Kiillotusta ei suositella tehtäväksi tällä koneella. Työt, joita ei ole tarkoitettu suoritettavaksi tällä laitteella, saattavat aiheuttaa vaaratilanteen tai käyttäjän loukkaantumisen.

- Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.

- Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen käsityökalun suurinta kierrosnopeutta. Varusteet, jotka pyörivät suurinta sallittua kierrosnopeutta nopeammin, saattavat vahingoittua ja hajota osiin.

- Varusteen paksuus ja koko ei saa ylittää sähkökäyttöisen käsityökalun ilmoitettua kapasiteettia. Vääränkokoisen varusteen käyttäminen tekee laitteen käsittelystä vaikeaa ja heikentää turvallisuutta.

- Laikkojen, laippojen, tukilaikkojen tms. akselin tulee sopia laitteen karaan, jotta laitteen käsittely on turvallista. Varusteet, joiden kiinnitysreiät eivät sovi asennettuun varusteeseen tärisevät voimakkaasti, käyvät epätasaisesti ja saattavat johtaa laitteen hallinnan menettämiseen.

- Älä käytä viallisia varusteita. Tarkasta varusteet: Hiomalaikoissa ei saa olla irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa, ja teräslankaharjoissa ei saa olla irrallisia tai vioittuneita harjaksia.

Mikäli sähkökäyttöinen laite tai jokin varuste putoaa, varmista ettei se ole vioittunut. Tarkasta ja asenna varuste, siirry koneen vaara-alueen ulkopuolelle (koskee myös sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vioittunut varuste hajoaa yleensä testin aikana.

• Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja, koneen käyttötavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulosuojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee pystyä suodattamaan työssä syntyvät hiukkaset. Pitkäaikainen oleilu meluisassa ympäristössä saattaa aiheuttaa kuulovaurioita.
• Varmista, että sivulliset ovat riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskelevien tulee käyttää henkilösuojaimia. Työkappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.
• Pidä kiinni ainoastaan laitteen eristetyistä pinnoista, kun teet töitä, jossa laikka voi joutua kosketuksiin piilossa olevien kaapeleiden tai laitteen virtajohdon kanssa. Jos laikka joutuu kosketuksiin virtaa johtavan kaapelin kanssa, laitteen metalliosat saattavat tulla jännitteisiksi, mikä aiheuttaa käyttäjälle sähköiskun vaaran.
• Sijoita virtajohto etäälle pyörivästä varusteesta. Mikäli menetät laitteen hallinnan, johto saattaa katketa tai jumittua ja kätesi voi joutua pyörivään varusteeseen.
• Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on lakannut kokonaan pyörimästä. Pyörivä varuste saattaa tarttua alustaan ja aiheuttaa laitteen hallitsemattoman liikkumisen.
• Älä käytä sähkökäyttöistä käsityökalua samalla kun kannat sitä. Tahaton kosketus pyörivään varusteeseen saattaa aiheuttaa laitteen juuttumisen vaatteisiin ja käyttäjään.
• Puhdista moottorin ilmanvaihtoaukot säännöllisesti. Moottorin puhallin kerää pölyä, joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa turvallisuusriskin.
• Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
• Älä käytä lisävarusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Takapotku ja sitä koskevat varoitukset

Takapotku voi sattua silloin, kun laikka, tukilaikka, harja tai jokin muu varuste juuttuu äkillisesti. Puristuminen tai juuttuminen aiheuttaa pyörivän varusteen nopean pysähtymisen, mikä johtaa siihen, että sähkökäyttöinen käsityökalu muuttaa äkillisesti liikesuuntaa varusteen pyörimissuunnan vastaiseksi.

Esimerkki: hiomalaikka jumittuu tai puristuu työkappaleeseen, mikä voi aiheuttaa sen, että hiomalaikan reuna osuu työkappaleeseen, mistä voi seurata, että hiomalaikka kaivautuu työkappaleeseen tai lennähtää ylöspäin. Hiomalaikka lennähtää joko poispäin käyttäjästä tai kohti käyttäjää riippuen hiomalaikan pyörimissuunnasta.

Hiomalaikka voi myös hajota. Takapotkun riski kasvaa, jos sähkökäyttöistä käsityökalua käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa.

Takapotkun voi välttää noudattamalla alla olevia turvallisuusohjeita.

• Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta. Pidä käsiä ja vartaloa siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun tai käynnistyessä tapahtuvan nykäyksen aikana. Takapotku tai käynnistyksessä tapahtuva vääntömomentin nykäisy on paremmin hallinnassa, jos käyttäjä noudattaa turvallisuusohjeita.
• Älä koskaan laita käsiäsi pyörivän varusteen läheisyyteen. Osa voi singahtaa vaarallisesti.
• Älä asetu kohtaan, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää takapotkun sattuessa. Työkalu lentää takapotkun seurauksena varusteen pyörimissuunnan vastaiseen suuntaan juuttumispisteestä.
• Noudata erityistä varovaisuutta kun työstät kulmia, teräviä reunoja tms. Vältä varusteen kimpoamista ja juuttumista. Kulmat, terävät reunat ja kimpoaminen voivat jumittaa pyörivän varusteen ja johtaa takapotkuun ja työkalun hallinnan menettämiseen.
• Älä asenna puun työstöön sahanterää, jossa on teräketju, tai sahanterää, jossa on hampaat. Kyseiset terät aiheuttavat usein takapotkun ja laitteen hallinnan menettämisen.

Katkaisulaikalla tapahtuvaa hiontaa ja katkaisua koskevia turvallisuusohjeita

• Käytä ainoastaan sähkökäyttöiseen käsityökaluun sopivia laikkatyyppejä ja laikkaan sopivaa laikansuojusta. Laikkoja, joita ei ole tarkoitettu käsikäyttöisille sähkötyökaluille, ei voi suojata kunnolla, ja niiden käyttö voi olla vaarallista.
• Laikan suojus tulee asentaa sähkökäyttöiseen käsityökaluun turvallisesti ja siten, että suojus antaa parhaan mahdollisen suojan ja käyttäjä altistuu mahdollisimman pienelle osalle laikkaa. Laikan suojus suojaa käyttäjää viallisilta laikoilta ja tahattomalta kontaktilta laikan kanssa.

• Laikkoja saa käyttää ainoastaan niille tarkoitettuihin työtehtäviin. Esimerkki: Älä hio laikan sivulla. Hio katkaisulaikan kehällä. Laikka saattaa hajota, mikäli siihen kohdistuu painetta sivulta.

• Käytä aina ehjiä sekä valitsemaasi laikkaan sopivia oikean kokoisia ja muotoisia levylaippoja. Sopiva laippa tukee laikkaa ja vähentää sen hajoamisriskiä. Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.

• Älä käytä suuremmassa työkalussa käytettyjä kuluneita laikkoja. Suurempiin sähkökäyttöisiin käsityökaluihin tarkoitetut laikat eivät kierrosluvun takia sovellu pienempiin laitteisiin, vaan ne saattavat hajota.

Erityisesti katkaisulaikkaa koskevia turvallisuusohjeita

• Älä pakota katkaisulaikkaa tai kohdista siihen liikaa painetta. Älä yritä leikata liian syvälle. Laikan ylikuormitus lisää painetta. Laikalla on myös suurempi riski taittua tai juuttua leikkauskohtaan. Myös takapotkun ja laikan hajoamisen riski kasvaa.
• Älä seiso linjassa pyörivän laikan kanssa tai laikan takana. Kun laikka käytön aikana liikkuu poispäin käyttäjästä, takapotku saattaa heittää pyörivän laikan ja sähkökäyttöisen käsityökalun suoraan käyttäjää kohti.
• Jos laikka juuttuu tai jos jostain syytä haluat keskeyttää katkaisun, sammuta sähkökäyttöinen käsityökalu ja pidä sitä paikoillaan kunnes se on täysin pysähtynyt. Älä yritä irrottaa katkaisulaikkaa leikkausurasta laikan pyöriessä, sillä se saattaa aiheuttaa takapotkun. Suunnittele työ huolella ja noudata turvallisuusohjeita pienentääksesi laikan jumittumisen riskiä.
• Älä käynnistä sähkökäyttöistä käsityökalua laikan ollessa kiinni työkappaleessa. Anna laikan kiihtyä täysille kierroksille ennen kuin aloitat leikkaamisen varovasti leikkauskohdasta. Laikka voi juuttua, liikkua ylös leikkauskohdassa tai aiheuttaa takapotkun, mikäli laite käynnistetään laikan ollessa leikkauskohdassa.
• Suurien levyjen ja työkappaleiden tukeminen vähentää laikan juuttumisen ja takapotkun riskiä. Suurilla levyillä on taipumus taipua omasta painostaan. Tuki tulee sijoittaa levyn alle leikkauskohdan ja työkappaleen reunojen lähelle leikkauskohdan kummallekin puolelle.
• Ole erityisen varovainen, kun työstät seiniä tai muita kohteita, joita et näe. Ulostuleva terä saattaa sahata kaasu- tai vesiputkia, sähköjohtoja tai muita esineitä, jotka saattavat aiheuttaa takapotkun.

Puhdistusta koskevia turvallisuusohjeita

a) Älä käytä liian suuria hiomalaikkoja. Noudata valmistajan suosituksia, kun valitset hiomalaikkaa. Tukilaikan ulkopuolelle tulevat suuremmat hiomalaikat saattavat kulua rikki ja aiheuttaa laikan jumittumisen, rikkoutumisen tai takapotkun.

Teräsharjausta koskevia turvallisuusohjeita

a) Huomioi, että teräsharjalaikasta irtoaa harjaksia myös normaalissa käytössä. Älä pakota teräsharjalaikkaa kohdistamalla siihen liikaa painetta. Irralliset harjakset menevät helposti läpi ihosta tai ohuista vaatteista.
b) Jos teräsharjauksessa suositellaan laikansuojusta, varmista, ettei teräsharjalaikka osu laikansuojukseen. Teräsharjalaikka voi laajentua paineen ja keskipakovoiman vaikutuksesta.

Tärinä

• Käyttöohjeessa ilmoitetun tärinäarvon mittaus on suoritettu EN 60745 -standardisoidulla mittaustavalla, ja se soveltuu sähkökäyttöisten käsityökalujen vertailuun.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje.

Käytä aina suojalaseja, kuulosuojaimia ja hengityssuojainta.

Tuotekuvaus

1. Karalukko
2. Sivukahva
3. Kahva, jossa moottorin ilmastointiaukot
4. [I/O] Virtakytkin
5. Avain katkaisu-/hiomalaikkojen vaihtamiseen
6. Ulompi tukialuslevy
7. Katkaisulaikka (myydään erikseen)
8. Sisempi tukialuslevy
9. Kara
10. Hiomalaikan suojus
11. Lukitusruuvi
12. Katkaisulaikan suojus

Sivukahva

Käytä aina sivukahvaa, kun työskentelet kulmahiomakoneella. Asenna se joko oikealle tai vasemmalle puolelle suoritettavan työn mukaan.

Käyttö

Tärkeää!

• Irrota virtajohdon pistoke pistorasiasta aina ennen kulmahiomakoneen asennusta, säätöä ja huoltoa.
• Käytä ainoastaan halkaisijaltaan 125 mm:n katkaisu- ja hiomalaikkoja, joissa on halkaisijaltaan 22 mm:n reikä.

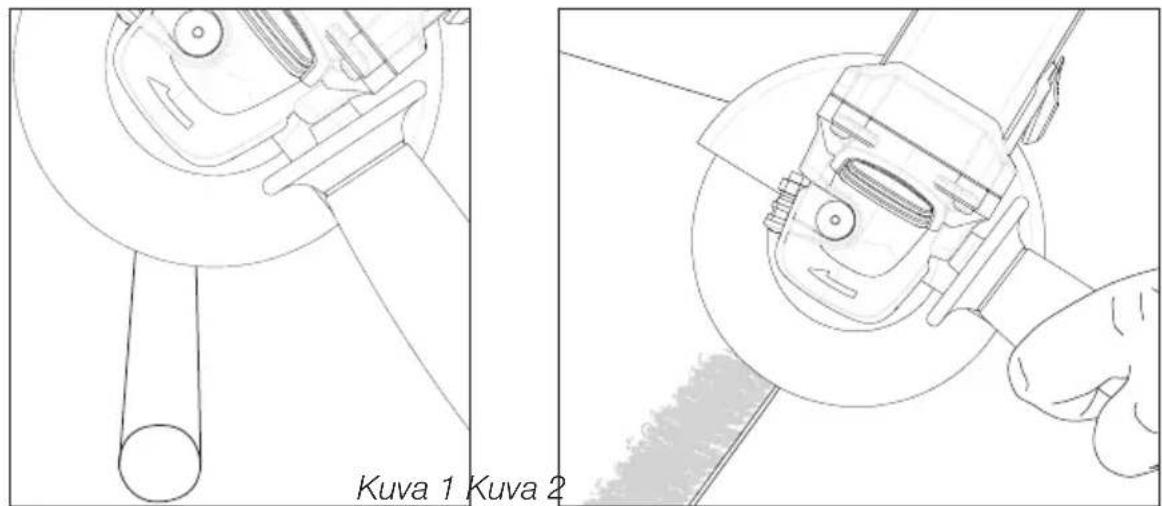

• Katkaisulaikkoja saa käyttää ainoastaan katkaisuun (kuva 1). Niitä ei saa kuormittaa sivusuunnassa.
• Hiontaan (kuva 2) saa käyttää ainoastaan hiontaan tarkoitettuja hiomalaikkoja (napalaiikkoja). Hiontalaikat kestävät sivukuormitusta.
  • Vaihda hiomalaikka, kun sen halkaisija on 85 mm.

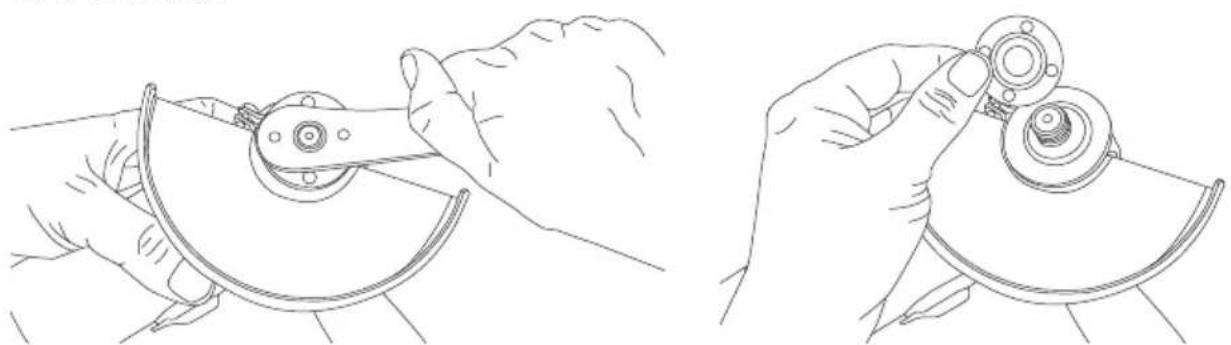

Laikkojen asentaminen ja irrottaminen

Varoitus! Irrota virtajohdon pistoke pistorasiasta aina ennen laikkojen asentamista tai irrottamista.

Pidä karalukkoa (1) pohjassa. Irrota ulompi tukialuslevy (6) avaimella (5).

Aseta katkaisu-/hiomalaikka sisemmän tukialuslevyn päälle.

Aseta ulompi tukialuslevy paikalleen, pidä karalukkoa pohjassa ja kiristä levy avaimella. Päästä karalukko ja tarkista, että laikka pyörii kunnolla, on keskitetty ja kunnolla kiinni.

Huom.! Ulompi tukialuslevy on muotoiltu niin, että se sopii eripaksuisille laikoille. Paksumpia laikkoja käytettäessä levyn ulkoneva osa käännetään alaspäin laikkaa kohti. Ohuempia laikkoja käytettäessä levyn ulkoneva osa käännetään ylöspäin laikasta poispäin.

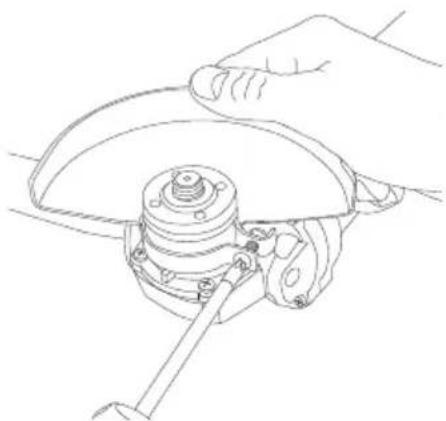

Kulmahiomakoneessa on kaksi suojusta, yksi suojus katkaisulaikoille (12) ja yksi hiomalaikoille (10). Asenna oikea suojus käytettävän laikan mukaan. Säädä suojuksen sijainti avaamalla tai kiristämällä suojuksen lukitusruuvia (11). Lukitusruuvin mutteri on asennettu niin, ettei lukitusruuvia saa kokonaan irti. Lukitusruuvin kiristäminen riittää, mutteria ei tarvitse kiristää.

Huom.! Suojuksen on oltava aina asennettuna.

Käynnistäminen/sammuttaminen

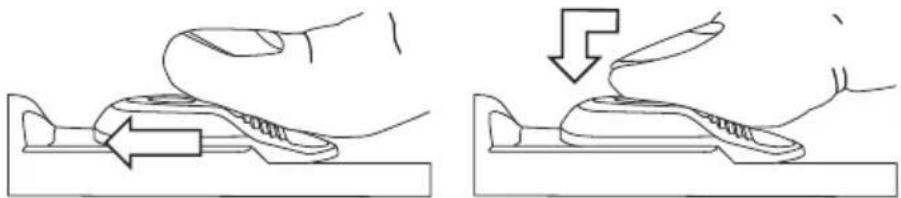

Käynnistäminen: Käynnistä kulmahiomakone työntämällä virtakytkintä (4) eteenpäin peu-kalolla. Paina virtakytkimen etuosa pohjaan, jos haluat lukita virtakytkimen ON-asentoon.

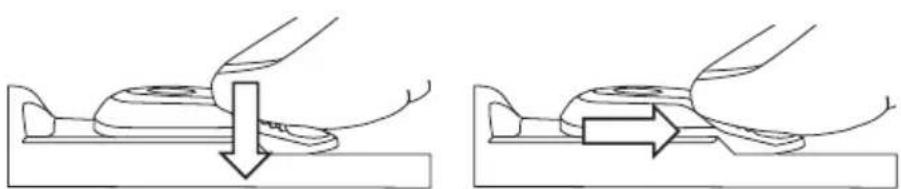

Sammuttaminen: Paina virtakytkimen takaosaa. Virtakytkin on jousikuormitettu, ja se sammuttaa kulmahiomakoneen palautumalla automaattisesti sammutettuun tilaan.

Huom.! Pidä peukaloa aina virtakytkimen lähellä, jotta saat tarvittaessa sammutettua kulmahiomakoneen nopeasti.

Huom.! Jos virta katkeaa esim. sähkökatkon vuoksi kulmahiomakoneen virtakytkimen ollessa ON-asennossa, kulmahiomakone ei käynnisty, kun virta palaa. Kulmahiomakone voidaan käynnistää uudelleen painamalla ensin virtakytkimen takaosa pohjaan ja antamalla sen palautua lähtötilaan. Tämä on suojatoiminto, jotta kulmahiomakone ei käynnisty tahattomasti.

Huolto ja ylläpito

• Irrota virtajohdon pistoke pistorasiasta aina ennen huoltoa ja puhdistusta.
• Huolehdi, että moottorin ilmastointiaukot (3) pysyvät puhtaina.
• Puhdista kulmahiomakone kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.
• Jos kulmahiomakonetta ei käytetä pitkään aikaan, irrota pistoke pistorasiasta ja säilytä konetta kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Kulmahiomakone ei käynnisty.	• Varmista, että virtajohto on ehjä ja että se on liitetty kunnolla pistorasiaan.• Varmista, että pistorasiassa on virtaa.
Kulmahiomakone käy hitaasti.	• Älä paina konetta liian kovaa työkappaletta vasten.
Kulmahiomakone tärisee voimakkaasti.	• Katkaisu-/hiomalaikka on vahingoittunut tai asennettu väärin. Tarkista, että laikka on asennettu oikein. Vaihda vahingoittuneet laikat.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 230–240 V, 50 Hz

Nimellisteho 850 W

Kuormittamaton kierrosluku 12 000 kierr./min

Laikan halkaisija 125 mm

Reiän halkaisija 22,2 mm

Karan kierre M14

Ääni LpA 96 dB(A), K: 3 dB

LwA 107 dB(A), K: 3 dB

Tärinäarvo

pääkahva a

h,AG 5,88 m/s², K: 1,5 m/s²

sivukahva a

h,AG 4,03 m/s², K: 1,5 m/s²

Paino 1,6 kg (ilman laikkaa)

Winkelschleifer

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
