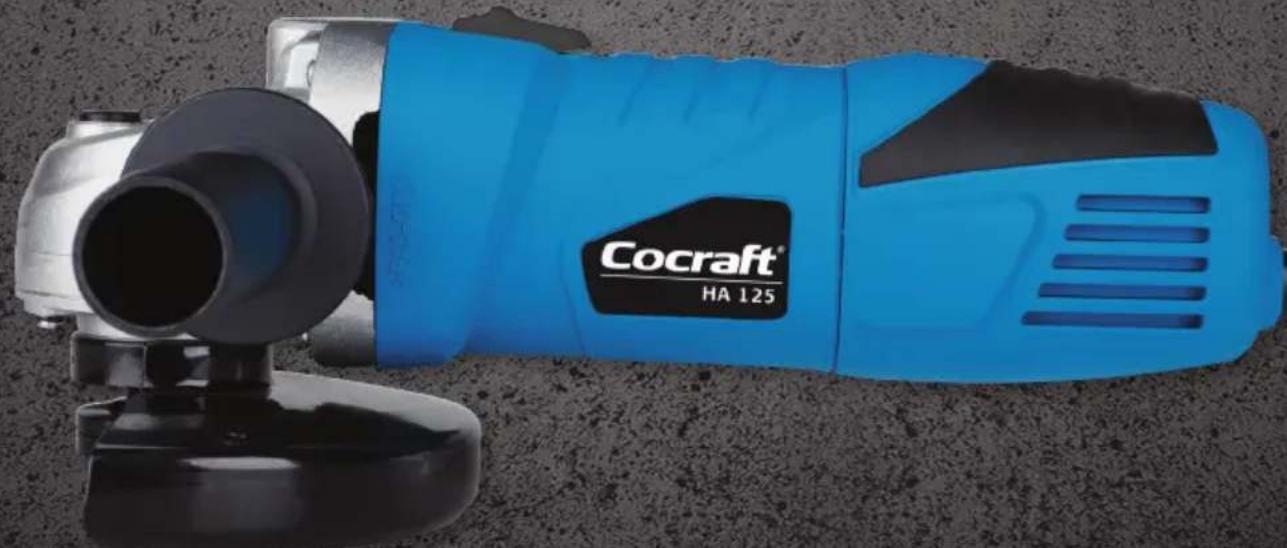

HA 125 - Mühle Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer (Mühle)
Marke	Cocraft
Modell	HA 125
Nennleistung	850 W
Leerlaufdrehzahl	11.000 U/min
Scheibendurchmesser	125 mm
Spindelgewinde	M14
Spannung / Frequenz	220–240 V Wechselstrom, 50 Hz
Gewicht (ohne Scheibe)	2,3 kg
Schalldruckpegel (LpA)	87,4 dB(A), K=3 dB(A)
Schallleistungspegel (LwA)	98,4 dB(A), K=3 dB(A)
Vibrationspegel	7,41 m/s², K=1,5 m/s²
Hauptfunktionen	Schleifen, Trennen, Bürsten, Abrichten
Enthaltenes Zubehör	Seitengriff, Schlüssel, innere/äußere Flansche, Schutzhaube
Sicherheitsmerkmale	Spindelarretierung, Schutzhaube, Einschaltsperre, Überlastschutz
Verfügbarkeit von Ersatzteilen	Originalersatzteile empfohlen; Kundendienst kontaktieren
Reparierbarkeit	Reparaturen nur durch qualifiziertes Fachpersonal mit Originalteilen
Wartung	Lüftungsöffnungen sauber halten; mit feuchtem Tuch abwischen; keine Lösungsmittel
Entsorgung	WEEE-Symbol – nicht mit Hausmüll entsorgen; recyceln

Häufig gestellte Fragen - HA 125 Cocraft

Was ist der maximale Scheibendurchmesser für den Cocraft HA 125?

Der maximale Scheibendurchmesser beträgt 125 mm. Verwenden Sie nur Scheiben mit einer Bohrung von 22 mm.

Wie wechsle ich die Schleifscheibe?

Drücken Sie die Spindelarretierung, entfernen Sie den äußeren Flansch mit dem Schlüssel, legen Sie die neue Scheibe auf den inneren Flansch, setzen Sie dann den äußeren Flansch wieder ein und ziehen Sie ihn fest. Stellen Sie sicher, dass die Scheibe zentriert ist und sich frei dreht, bevor Sie sie verwenden.

Was soll ich tun, wenn der Winkelschleifer stark vibriert?

Starke Vibrationen können auf eine beschädigte oder lose Scheibe hinweisen. Überprüfen Sie die Scheibe auf Beschädigungen und ersetzen Sie sie gegebenenfalls. Stellen Sie außerdem sicher, dass die Scheibe richtig sitzt und festgezogen ist.

Kann ich diese Schleifmaschine zum Polieren verwenden?

Nein, Polieren wird mit diesem Elektrowerkzeug nicht empfohlen. Verwenden Sie es nur wie vorgesehen zum Schleifen, Trennen, Bürsten und Abrichten, um Gefahren und Verletzungen zu vermeiden.

Welche Sicherheitsausrüstung sollte ich tragen?

Tragen Sie immer Augenschutz. Je nach Aufgabe verwenden Sie auch eine Staubmaske, Gehörschutz, Handschuhe und Schutzkleidung. Ein Visier oder Gesichtsschutz kann bei bestimmten Arbeiten erforderlich sein.

Wie stelle ich die Schutzhaube ein?

Lösen Sie den Einstellmechanismus der Schutzhaube (normalerweise eine Schraube oder Klemme), drehen Sie die Haube in die gewünschte Position und ziehen Sie sie dann fest an. Die Haube muss immer montiert sein.

Der Motor startet nicht – was könnte falsch sein?

Überprüfen Sie, ob das Gerät an eine funktionierende Steckdose angeschlossen ist. Wenn es immer noch nicht startet, könnte der Netzschalter defekt sein. Bei weiteren Problemen wenden Sie sich an den Kundendienst.

Was ist Rückschlag und wie kann ich ihn verhindern?

Rückschlag ist eine plötzliche Reaktion, wenn die Scheibe klemmt oder hakt, was das Werkzeug heftig zurückschleudert. Um dies zu verhindern, halten Sie den Winkelschleifer fest, verwenden Sie immer den Seitengriff, vermeiden Sie scharfe Kanten und erzwingen Sie die Scheibe nicht.

Kann ich ein Sägeblatt an diesem Winkelschleifer verwenden?

Nein, montieren Sie niemals ein Kreissägeblatt oder ein gezahntes Blatt. Solches Zubehör kann schweren Rückschlag und Kontrollverlust verursachen.

Wie sollte ich den Winkelschleifer reinigen und warten?

Halten Sie die Lüftungsschlitze staubfrei. Wischen Sie das Gehäuse mit einem weichen feuchten Tuch ab. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Überprüfen Sie regelmäßig die Scheibe auf Beschädigungen.

BEDIENUNGSANLEITUNG HA 125 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

Angle Grinder

Art.no 18-3161 Model S1M-TD9-125D

40-7942 S1M-TD9-125D

Art.Nr. 18-3161 Modell S1M-TD9-125D

40-7942 S1M-TD9-125D

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitsvorschriften – Elektrowerkzeuge

Achtung: Sämtliche Anweisungen sind zu lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen. Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

DIESE ANLEITUNG AUFBEWAHREN.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektrowerkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringern das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektro werkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.

d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektro werkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.

f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.

g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Service- und Reparaturarbeiten sind von zuständigem und befugtem Personal und ausschließlich mit Original-Ersatzteilen durchführen lassen. Dadurch ist die Sicherheit des Elektrohandwerkzeugs gewährleistet.

Zusätzliche Sicherheitshinweise zum Schleifen, Schruppen, Bürsten oder Trennen

• Dieses Elektrowerkzeug ist vorgesehen zum Schleifen, Schruppen, Bürsten und Trennen. Alle Sicherheitshinweise, Anweisungen, Darstellungen und technischen Daten beachten, die mit diesem Werkzeug mitgeliefert sind. Eine Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen.
• Die Ausführung von Polierarbeiten mit diesem Elektrowerkzeug wird nicht empfohlen. Die Ausführung von Arbeiten, für die dieses Werkzeug nicht vorgesehen ist, kann zu Gefährdungen und Verletzungen führen.
• Keine Zubehör benutzen, das vom Werkzeughersteller nicht ausdrücklich vorgesehen und empfohlen ist. Auch wenn Zubehör am Elektrowerkzeug montiert werden kann, bedeutet das keine Sicherheit für ein gefahrloses Arbeiten.
• Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des Elektrowerkzeugs entsprechen. Zubehöre, die schneller als ihre Nenndrehzahl rotieren, können kaputt gehen und zerfallen.

• Der Außendurchmesser und die Dicke des Zubehörs müssen sich innerhalb der Nennkapazität des Elektrowerkzeugs befinden. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgesichert oder kontrolliert werden.

• Die Gewindegröße der Scheiben, Bürsten oder anderer Zubehöre muss genau mit denen des Elektrowerkzeugs übereinstimmen. Zubehöre, dessen Löcher nicht genau auf das Elektrowerkzeug passen, können für Ungleichgewicht sorgen und somit zu Sach- und Personenschäden führen.

• Kein beschädigtes Zubehör einsetzen. Zubehör überprüfen und kontrollieren, ob es Splitter oder Risse an den Schleifscheiben gibt, Risse, Verschleiß oder Abnutzung am Stützteller oder lose, gebrochene Borsten an den Schleiftellern. Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen ob Beschädigungen entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montageeines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer). Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.
• Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz, Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor kleinen Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt vor umherfliegenden Grobparikeln. Atemschutz filtert Feinpartikel. Längerer Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.
• Andere Personen in ausreichendem Abstand vom Arbeitsplatz halten. Jeder, der den Arbeitsplatz betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Arbeitsstücks oder von defektem Zubehör können wegfliegen und auch außerhalb des unmittelbaren Nahbereichs Verletzungen verursachen.
• Das Elektrowerkzeug nur an den isolierten Griffflächen halten, wenn Arbeitsschritte ausgeführt werden, bei denen die Trennscheibe mit verborgenen Stromleitungen oder der eigenen Anschlussschnur in Kontakt kommen kann. Der Kontakt der Trennscheibe mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und einen Stromschlag verursachen.
• Das Netzkabel von sich drehenden Teilen fernhalten. Bei Kontrollverlust kann das Kabel gekappt werden oder sich verklemmen und die eigene Hand oder der Arm können in das rotierende Einsatzwerkzeug eingezogen werden.
• Niemals das Elektrowerkzeug von sich legen bevor es nicht komplett zum Stillstand gekommen ist. Das rotierende Zubehör kann sich am Untergrund verhaken und das Werkzeug unkontrollierbar wegschleudern.
• Das Elektrowerkzeug nicht während des Tragens anschalten. Kleidung oder Haare können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.
• Regelmäßig die Belüftungsöffnungen des Motors säubern. Der Lüfter des Motors zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu Stromschlägen führen.
• Das Elektrowerkzeug niemals in der Nähe von leicht entzündlichem Material einsetzen. Funken können dieses Material in Brand setzen.
• Kein Zubehör benutzen, dass Kühlmittel erfordert. Die Benutzung von Wasser oder anderen Kühlfüssigkeiten kann zu Stromschlägen führen.

Warnhinweise für Rückstöße

Ein Rückstoß ist eine plötzliche Reaktion auf ein verklemmtes oder blockiertes Einsatzwerkzeug wie Schleifscheibe, Stützscheibe, Bürste usw. Das Verklemmen oder Festfahren verursacht einen schnellen Stopp des rotierenden Einsatzwerkzeuges. Dadurch wird das Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeuges an der Blockierstelle beschleunigt.

Wenn z.B. eine Schleifscheibe im Arbeitsmaterial stecken bleibt, kann das Werkzeug oder die Schleifscheibe entweder zum Arbeitsmaterial gezogen werden, oder vom Arbeitsmaterial weggeschleudert werden. Dies kommt auf die Rotationsrichtung an. Eine Schleifscheibe kann dabei auch kaputt gehen.

Ein Rückschlag entsteht, wenn das Elektrowerkzeug auf falsche Weise, an falschem Material oder unter falschen Bedingungen eingesetzt wird. Durch Einhalten der nachfolgenden Maßnahmen kann dies vermieden werden.

• Das Elektrowerkzeug gut festhalten und Arme und Körper so halten, dass Rückstöße möglichst abgefangen werden können. Wenn vorhanden, immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Rückstöße und andere Kraftübertragungen können durch Sicherheitsvorkehrungen besser kontrolliert werden. Niemals die Hand in der Nähe des rotierenden Objektes haben. Das Zubehör kann auf die Hand schlagen.
• Die Hand niemals in die Nähe rotierender Einsatzwerkzeuge bringen. Das Einsatzwerkzeug kann sich beim Rückschlag über die Hand des Anwenders bewegen.
• Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung des Zubehörs.
• Besondere Vorsicht ist angeraten beim Bearbeiten von Ecken, scharfen Kanten usw. Aufsetzer und Festsetzen des Einsatzwerkzeugs vermeiden. An Ecken, scharfen Kanten und bei Aufsetzern neigt das rotierende Einsatzwerkzeug dazu zu verklemmen. Dies verursacht Rückschläge oder den Verlust der Kontrolle über das Elektrowerkzeug.
• Niemals ein Sägeblatt mit Sägekette für Holzbearbeitung oder ein gezahntes Sägeblatt verwenden. Solche Blätter verursachen häufig Rückschläge und Kontrollverlust.

Sicherheitshinweise zum Schleifen und Trennen mit Trennscheibe

• Nur die für das Elektrowerkzeug empfohlenen Scheibentypen einsetzen sowie eine für die gewählte Trennscheibe geeignete Schutzhaube. Scheiben, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ordentlich abgeschirmt werden und können gefährlich sein.

• Die Schutzhaube muss sicher am Elektrowerkzeug montiert werden und auf maximale Sicherheit eingestellt sein, so dass der Anwender der Scheibe so wenig wie möglich ausgesetzt ist. Die Schutzhaube soll den Anwender vor defekten Scheibenteilen und unbeabsichtigtem Kontakt mit der Scheibe schützen.

• Die Scheiben dürfen nur für die empfohlenen Einsatzmöglichkeiten eingesetzt werden. Zum Beispiel: Niemals mit der Seitenfläche einer Trennscheibe schleifen. Trennscheiben sind für das Schneiden mit der Kante vorgesehen. Werden sie seitlichen Kräften ausgesetzt, können sie zerbrechen.

• Immer unbeschädigte Scheibenringe der richtigen Größe und Form für die gewählte Scheibe einsetzen. Passende Scheibenringe stützen die Scheibe und verringern das Risiko eines Scheibenbruchs. Ringe für Trennscheiben können sich von den Ringen für Schleifscheiben unterscheiden.
• Niemals abgenutzte Scheiben von einem größeren Elektrowerkzeug einsetzen. Scheiben für größere Elektrowerkzeuge sind nicht auf die Drehzahl einer kleineren Maschine ausgelegt und können brechen.

Weitere Sicherheitshinweise zum Schneiden mit Trennscheibe

• Einen zu hohen Anpressdruck der Trennscheibe vermeiden. Keine übermäßig tiefen Schnitte durchführen. Eine Überlastung der Scheibe erhöht deren Beanspruchung und die Anfälligkeit dafür, dass die Scheibe sich verdreht oder im Schnitt verkantet, und damit das Risiko für einen Rückschlag oder das Zerbrechen der Scheibe.
• Niemals in direkter Linie vor oder hinter die Scheibe stellen. Wenn die Scheibe sich entgegen dem Benutzer dreht kann das Elektrowerkzeug bei Rückstößen gegen den Benutzer geworfen werden.
• Falls sich die Scheibe verklemmt oder die Arbeit unterbrochen werden soll, sollte das Elektrowerkzeug abgeschaltet und so lange ruhig gehalten werden, bis die Scheibe zum Stillstand gekommen ist. Nie versuchen, die Trennscheibe vom Trennschnitt wegzubewegen, weil es sonst zu einem Rückschlag kommen kann. Es sind alle notwendigen Vorkehrungen zu ergreifen, um das Risiko für ein Festklemmen der Trennscheibe zu minimieren.
• Nach einem Halt niemals den Trennschnitt mit der Scheibe im Werkstück beginnen. Die Scheibe muss erst ihre volle Drehzahl erreichen, bevor man vorsichtig in den Trennschnitt eintaucht. Anderenfalls kann die Scheibe sich verklemmen, aus dem Trennschnitt hochwandern oder einen Rückschlag verursachen.
• Große Platten oder andere große Werkstücke abstützen, um das Risiko für ein Festfahren oder einen Rückschlag zu minimieren. Große Platten neigen dazu, sich durch ihr Eigengewicht durchzubiegen. Unter der Platte muss in der Nähe des Trennschnittes und nahe der Kante des Werkstückes auf beiden Seiten der Trennscheibe eine Stütze positioniert werden.
• Besondere Vorsicht gilt beim Einstechen in Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann in Gas- oder Wasserleitungen, Stromkabel oder andere Gegenstände hineinschneiden und dabei einen Rückschlag verursachen.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Drahtbürsten

Nicht zu große Schleifteller einsetzen. Bei der Auswahl von Schleiftellern den Empfehlungen des Herstellers folgen. Größere Schleifteller, die über den Stützteller hinausragen, können abgeschliffen werden und dafür sorgen, dass der Teller verklemmt, kaputt geht oder ein Rückschlag entsteht.

Zusätzliche Sicherheitshinweise zum Arbeiten mit Stahlbürsten

- Bedenken, dass sich Drahtborsten schon bei normaler Anwendung vom Schleifkorb lösen können. Den Schleifkorb nicht mit zu hohem Druck aufpressen. Wegfliegende Borsten können sehr leicht durch dünne Kleidung oder die Haut hindurchdringen.

- Wird eine Schutzhaube empfohlen, darf der Bürstenkorb die Schutzhaube nicht berühren. Der Bürstenkorb kann sich durch die Arbeitsbelastung oder Zentrifugalkraft ausdehnen.

Produktkennzeichnung mit Gebotszeichen

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Gehörschutz, Atemschutz und Augenschutz benutzen.

Beschreibung

Winkelschleifer 850W mit Drehzahl 11000 /min für Scheibendurchmesser ∅ 125 mm.

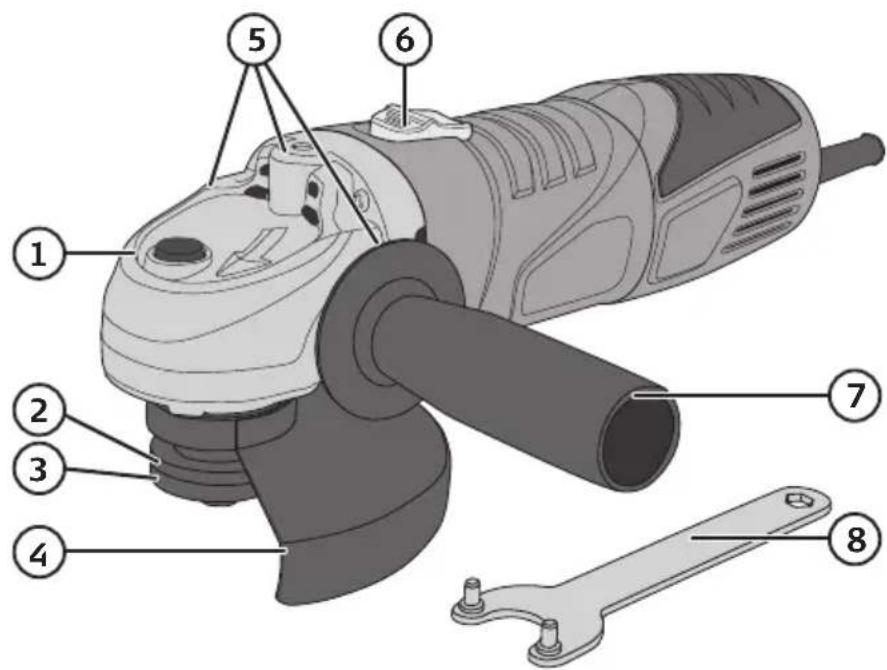

1. Spindel-Arretierung

2. Aufnahmeflansch

3. Spannmutter

4. Schutzhaube

5. Anschluss für Seitengriff

6. Ein-/Ausschalter

7. Seitengriff

8. Schlüssel

• Vor allen Service- und Einstellarbeiten am Winkelschleifer immer Stecker ziehen.
• Nur Trenn- und Schleifscheiben mit Durchmesser 125 mm und Lochdurchmesser 22 mm einsetzen.

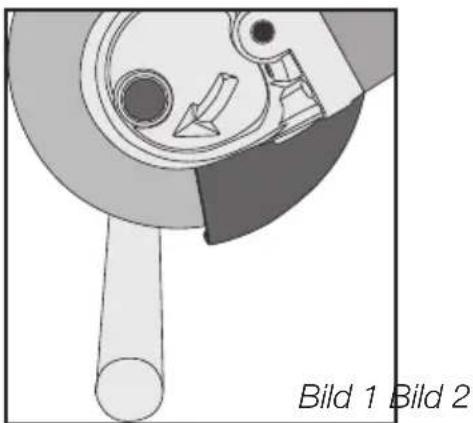

• Trennscheiben dürfen nur zum Trennen (Bild 1) eingesetzt werden, sie dürfen nicht seitlich belastet werden.
• Beim Schleifen (Bild 2) dürfen nur Schleifscheiben (Feinschleifscheiben) eingesetzt werden, die zum Schleifen vorgesehen sind. Schleifscheiben sind dafür vorgesehen, seitliche Belastungen auszuhalten.
• Scheibe auswechseln, wenn sie bis auf ∅ 85 mm abgeschliffen ist.

1. Die Spindel-Arretierung (1) drücken.
2. Die Spannmutter (3) mit dem Schlüssel (8) entfernen.

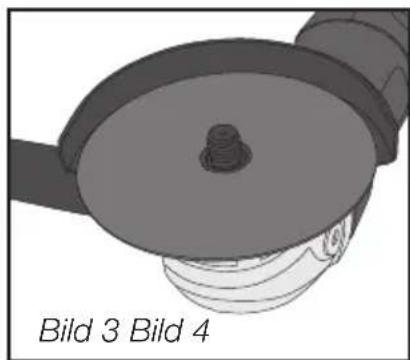

3. Trenn-/Schleifscheibe auf den Aufnahmeflansch auflegen (Bild 3).

4. Die Spannmutter (3) wieder einsetzen und mit dem Schlüssel (8) (Bilder 4 & 5) andrehen, dabei kontrollieren, dass die Scheibe zentriert ist und fest sitzt.

Bild 5

1. Die Spindel-Arretierung loslassen und kontrollieren, dass die Scheibe sich frei dreht.

Hinweis: Vor dem Einschalten des Winkelschleifers: Kontrollieren, dass die Schleifscheibe richtig montiert und die Spannmutter (3) festgezogen ist. Den Zustand der Schleifscheibe regelmäßig kontrollieren. Beschädigte oder gebrochene Scheiben auswechseln.

Schutzhaube

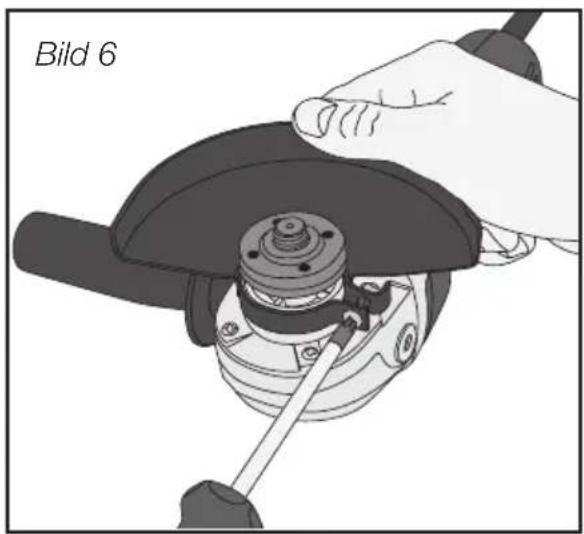

Bei Bedarf die Positionierung der Schutzhaube (4) einstellen (bild 6).

Hinweis: Die Schutzhaube muss immer montiert sein.

Der Griff kann auf drei unterschiedliche Arten im Getriebegehäuse montiert werden. Den Griff am gewünschten Festpunkt im Getriebegehäuse einschrauben und festziehen (bild 7).

Ein-/Ausschalter

Start und Stopp

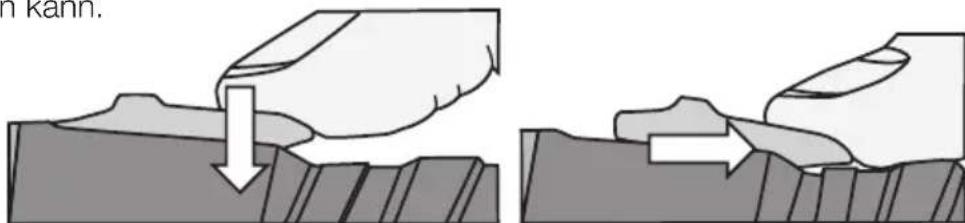

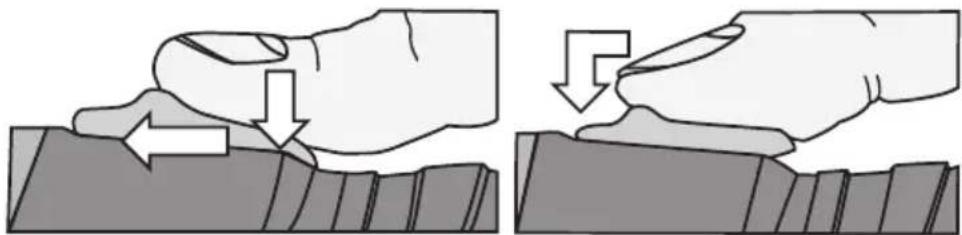

Start: Den hinteren Teil des Ein-/Ausschalters (6) eindrücken und mit dem Daumen nach vorne schieben, um den Motor zu starten. Den vorderen Teil des Ein-/Ausschalters herunterdrücken, wenn er in ON-Stellung einrasten soll.

Stopp: Auf den hinteren Teil des Ein-/Ausschalters drücken. Dieser ist federbelastet und schaltet unmittelbar ab.

Hinweis: Den Daumen immer nahe am Ein-/Ausschalter halten, damit man bei Bedarf schnell ausschalten kann.

Die Lüftungsöffnungen des Motors frei von Spänen und Verunreinigungen halten. Die Maschine bei Bedarf mit einem leicht angefeuchteten Tuch abwischen. Keine starken oder scheuernden Reinigungsmittel oder Lösungsmittel verwenden.

Fehlersuche

Die Maschine startet nicht.

• Prüfen, dass der Stecker in einer Steckdose steckt, kontrollieren, dass Spannung an der Steckdose anliegt.
• Fehler am Ein/Ausschalter.

Das Gerät läuft langsam.

• Nicht so fest an der Schleifstelle aufdrücken.
• Motor ist überhitzt – Abschalten und abkühlen lassen.

Starke Vibrationen.

• Trenn-/Schleifscheibe ist beschädigt – Gegen eine neue austauschen.
• Trenn-/Schleifscheibe sitzt lose – Kontrollieren, ob diese richtig montiert ist, anschließend festziehen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Nennspannung 220–240 V AC, 50 Hz

Nennleistung 850 W

Drehzahl, unbelastet 11000 U/min

Scheibendurchmesser ∅ 125 mm

Spindelgewinde M14

Schallpegel LpA = 87,4 dB(A), K = 3 dB(A)

LpA = 98,4 dB(A), K = 3 dB(A)

Schwingungsemmissionswert 7,41 m/s², K = 1,5 m/s²

Gewicht 2,3 kg (ohne Schleifscheibe)

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ANGLE GRINDER

Cocraft 18-3161 / 40-7942

S1M-TD9-125D

Machinery Directive2006/42/EC	EMC Directive2014/30/EU	Low Voltage Directive2014/35/EU
EN 60745-1: 2009+A11:2010EN 60745-2-3: 2011+A2:2013+A11:2014+A12:2014+A13:2015	EN 55014-1: 2006/+A1:2009/+A2:2011EN 55014-2: 1997/+A1:2001+A2:2008EN 61000-3-2: 2014EN 61000-3-3: 2013
