Produkttype	Vinkelsliper (Mill)
Merke	Cocraft
Modell	HA 125
Nominell effekt	850 W
Tomgangshastighet	11 000 o/min
Skivediameter	125 mm
Spindelgjenge	M14
Spenning / Frekvens	220–240 V AC, 50 Hz
Vekt (uten skive)	2,3 kg
Lydtrykknivå (LpA)	87,4 dB(A), K=3 dB(A)
Lydeffektnivå (LwA)	98,4 dB(A), K=3 dB(A)
Vibrasjonsnivå	7,41 m/s², K=1,5 m/s²
Hovedfunksjoner	Sliping, kutting, børsting, avgrading
Medfølgende tilbehør	Sidehåndtak, fastnøkkel, indre/ytre flenser, vernedeksel
Sikkerhetsfunksjoner	Spindellås, vernedeksel, på-lås-bryter, overbelastningsbeskyttelse
Tilgjengelighet av reservedeler	Anbefalt originaldeler; kontakt kundeservice
Reparerbarhet	Reparasjoner kun av kvalifiserte fagfolk med originale deler
Vedlikehold	Hold ventilasjonsåpningene rene; tørk av med fuktig klut; ingen løsemidler
Avhending	WEEE-symbol – ikke kast som husholdningsavfall; resirkuler

Ofte stilte spørsmål - HA 125 Cocraft

Hva er maksimal skivediameter for Cocraft HA 125?

Maksimal skivediameter er 125 mm. Bruk kun skiver med hull på 22 mm.

Hvordan bytter jeg slipeskiven?

Trykk på spindellåsknappen, fjern ytre flens med fastnøkkelen, plasser den nye skiven på indre flens, sett deretter på og stram ytre flens. Sørg for at skiven er sentrert og roterer fritt før bruk.

Hva bør jeg gjøre hvis vinkelsliperen vibrerer kraftig?

Kraftige vibrasjoner kan indikere en skadet eller løs skive. Inspiser skiven for skader og bytt om nødvendig. Sørg også for at skiven er riktig plassert og strammet.

Kan jeg bruke denne sliperen til polering?

Nei, polering anbefales ikke med dette verktøyet. Bruk den kun til sliping, kutting, børsting og avgrading som tiltenkt for å unngå fare og skade.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid øyebeskyttelse. Avhengig av oppgaven, bruk også støvmaske, hørselsvern, hansker og verneklær. Et visir eller ansiktsskjerm kan være nødvendig for visse operasjoner.

Hvordan justerer jeg vernedekselet?

Løsne justeringsmekanismen på vernedekselet (vanligvis en skrue eller klemme), roter dekselet til ønsket posisjon, stram det deretter godt. Dekselet må alltid være montert.

Motoren starter ikke – hva kan være galt?

Kontroller at verktøyet er koblet til en fungerende stikkontakt. Hvis det fortsatt ikke starter, kan strømbryteren være defekt. For ytterligere problemer, kontakt kundeservice.

Hva er tilbakeslag, og hvordan kan jeg forhindre det?

Tilbakeslag er en plutselig reaksjon når skiven setter seg fast eller hekter seg, og verktøyet blir kastet voldsomt. For å forhindre det, hold sliperen fast, bruk alltid sidehåndtaket, unngå skarpe hjørner, og tving aldri skiven.

Kan jeg bruke et sagblad på denne sliperen?

Nei, monter aldri et sirkelsagblad eller tannet blad. Slikt tilbehør kan forårsake alvorlig tilbakeslag og tap av kontroll.

Hvordan bør jeg rengjøre og vedlikeholde vinkelsliperen?

Hold ventilasjonssporene frie for støv. Tørk av huset med en myk fuktig klut. Ikke bruk løsemidler eller slipende rengjøringsmidler. Kontroller skiven jevnlig for skader.

BRUKSANVISNING HA 125 Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette føre til elektrisk støt, brann og/eller alvorlige skader. Med "elektrisk håndverktøy" i teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy i eksplosjonsfarlige omgivelser, som for eksempel nær lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerksomhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alle elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.
e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetstiltak ved sliping, pussing, børsting eller kapping

- Dette elektriske håndverktøyet er beregnet for sliping, pussing, børsting, og kapping. Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med dette verktøyet. Hvis du unngår å følge alle instruksjonene nedenfor kan det resultere i elektrisk støt, brann og/eller alvorlige skader.

- Det anbefales ikke å bruke dette verktøyet til polering. Hvis verktøyet blir brukt til arbeid den ikke er konstruert for, kan dette forårsake fare og føre til skade på personer.

- Bruk ikke tilbehør som ikke er spesielt beregnet for verktøyet og anbefalt av verktøyprodusenten. Selv om tilbehøret kan monteres på ditt elektriske håndverktøy, er ikke dette noen forsikring om sikker bruk.

- Hastigheten som tilbehøret er beregnet for må minst tilsvare den maksimale hastigheten det elektriske håndverktøyet er merket med. Tilbehør som roterer raskere enn merkehastigheten kan gå i stykker.

- Akselstørrelsen på skiver, flenser og støtterondeller eller noe annet tilbehør må passe spindelen på ditt elektriske håndverktøy ordentlig. Tilbehør med festehull som ikke passer sammen med det monterte tilbehøret havner i ubalanse, vibrerer kraftig og kan føre til at du mister kontrollen.

- Bruk ikke tilbehør som er skadet. Kontroller tilbehøret og se om det finnes fliser eller sprekker på slipeskivene; Som sprekker, ujevnheter, slitasje på støtterondellen, eller løse eller ødelagte bust på stålbørsterondellene. Hvis du mister ditt elektriske håndverktøy eller noe av tilbehøret må det kontrolleres om det er blitt skadet. Dersom det er skadet så monter et uskadet tilbehør. Etter inspeksjon og montering av et tilbehør, plasser deg selv og tilskuere utenfor maskinens risikoområde, og kjør det elektriske håndverktøyet på fullt turtall i ett minutt. Skadet tilbehør går normalt i stykker under testperioden.

• Benytt alltid personlig verneutstyr. Avhengig av hvordan du bruker maskinen, bruk beskyttelse for ansikt eller vernebriller. Ved behov, bruk ansiktsmaske, hørselsvern, hansker og arbeidsforkle, som beskytter mot små slipepartikler eller fliser fra arbeidsstykket. Vernebrillene skal kunne beskytte mot flygende biter som dannes ved forskjellige arbeidsoperasjoner. Støvmasken skal kunne filtrere partikler, som dannes ved arbeidet. Langvarig opphold i støy kan forårsake hørselskader.
• Hold tilskuere på sikker avstand fra arbeidsplassen. Alle som besøker arbeidsplassen må ha på seg personlig verneutstyr. Fliser fra arbeidsstykket eller fra ødelagte tilbehør, kan bli slynget ut og forårsake skade utenfor arbeidets umiddelbare nærområde.
• Hold det elektriske håndverktøyet kun på isolerte steder når du utfører en arbeidsoperasjon der skiven kan komme i kontakt med skjulte kabler eller sin egen ledning. Kappeskiver som kommer i kontakt med en strømførende kabel kan gjøre utsatte metalldeler av verktøyet strømførende og utsette operatøren for elektriske støt.
• Plasser ledningen på avstand fra det roterende tilbehøret. Hvis du mister kontrollen kan ledningen kappes eller sette seg fast, og din hånd eller arm kan dras inn i det roterende tilbehøret.
• Legg aldri fra deg det elektriske håndverktøyet før tilbehøret har stoppet helt. Det roterende tilbehøret kan feste seg i underlaget og kastes bort utenfor din kontroll.
• Kjør ikke det elektriske håndverktøyet når du bærer det med deg. Det roterende verktøyet kan feste seg i klærne og dras mot kroppen.
• Rengjør motorens ventilasjonsåpninger regelmessig. Motorens vifte trekker til seg støv, som kommer inn under dekselet. Overflødige metallspon samles opp og kan forårsake elektriske farer.
• Bruk ikke det elektriske håndverktøyet i nærheten av lettantennelige materialer. Gnister kan antenne disse materialene.
• Bruk ikke tilbehør som krever kjølevæsker. Bruken av vann eller andre kjølevæsker kan resultere i elektrisk sjokk eller dødelig elektrisk støt.

Kast og advarsler om kast

Kast er en plutselig reaksjon på en klemt eller fastkjørt rondell, støtterondell, børste eller annet tilbehør. Klemming eller fastkjøring forårsaker en bråstopp av det roterende tilbehøret som igjen tvinger det elektriske håndverktøyet i motsatt retning av tilbehørets rotasjon ved fastkjøringspunktet.

For eksempel: Hvis en polerskive setter seg fast i arbeidsstykket, kan kanten av polerskiven få tak i arbeidsstykket og forårsake at skiven graver seg ned og kastes opp. Polerskiven kastes sannsynligvis mot eller bort fra brukeren, avhengig av rotasjonsretningen på skiven når det setter seg fast.

Slipeskiver kan også gå i stykker under slike omstendigheter. Kast er resultatet av at det elektriske håndverktøyet brukes feil, til feil formål eller under feil forhold. Dette kan unngås ved å ta visse forhåndsregler: Se nedenfor!

• Hold godt fast i det elektriske håndverktøyet, og plasser armene og kroppen slik at du kan parere kast. Bruk alltid hjelpehåndtaket hvis det finnes, for maksimal kontroll over kast eller reaksjonene på dreiemomentet under oppstart. Kast eller reaksjoner på dreiemomentet kan kontrolleres av brukeren hvis nødvendige forhåndsregler følges.
• Plasser aldri hendene nær de roterende delene. Tilbehøret kan få et kast over hånden.
• Still deg ikke i det området der det elektriske håndverktøyet kan tenkes å havne hvis et kast inntreffer. Kast driver verktøyet i motsatt retning av tilbehørets rotasjon ved fastkjøringspunktet.
• Vær ekstra forsiktig når du bearbeider hjørner, skarpe kanter etc. Unngå å stusse med og å sette fast tilbehøret. Hjørner, skarpe kanter og stussing har en tendens til å sette fast det roterende tilbehøret, og å forårsake kast eller at du mister kontrollen over verktøyet.
• Monter aldri fast et sagblad med sagkjede for trebearbeiding eller et tannet sagblad. Slike blader forårsaker frekvente kast, og gjør at du mister kontrollen.

Sikkerhetsadvarsler spesielt for sliping og kapping med kappeskive

• Bruk kun skiver som er anbefalt for det elektriske håndverktøyet, og en spesiell beskyttelseshette beregnet for den valgte kappeskiven. Skiver, som ikke er beregnet for det elektriske håndverktøyet kan ikke beskyttes skikkelig, og det kan være farlig.
• Beskyttelseshetten skal monteres på det elektriske håndverktøyet på en sikker måte og innstilt for maksimal sikkerhet, slik at operatøren blir utsatt for så liten del av skiven som mulig. Sprengbeskyttelsen hjelper til med å beskytte brukeren fra ødelagte skivedeler og utilsiktet kontakt med skiven.
• Skivene må kun brukes til de anbefalte arbeidsmomentene. For eksempel: Slip ikke med siden av en kappeskive. Kappeskiver er beregnet for sliping med kanten. Utsettes de for krefter fra siden, kan de splittes.
• Bruk alltid uskadde skiveflenser i riktig størrelse og form, for den skiven du har valgt. Riktige skiveflenser støtter skiven og minsker risikoen for at den skal gå i stykker. Flenser for kappeskiver, kan være forskjellige fra de som brukes for slipeskiver.
• Bruk aldri nedslitte skiver fra et større elektrisk håndverktøy. Skiver beregnet for større elektriske håndverktøy, passer ikke for det turtall som mindre verktøy har og det kan sprekke.

Ytterligere sikkerhetsadvarsler spesielt for kapping med kappeskive

• Press ikke kappeskiven eller legg for mye trykk på den. Prøv ikke å kappe for dypt. Overbelastning av skiven øker trykket og sjansene for at skiven kan vris eller sette seg fast i kappesporet, samt faren for kast og at skiven går i stykker.
• Still deg aldri i linje med eller bak den roterende skiven. Når skiven ved bruk beveger seg bort fra deg, kan et kast drive den roterende skiven og det elektriske håndverktøyet direkte mot deg.
• Når skiven setter seg fast eller hvis du av en eller annen grunn vil avbryte en kapping, så skru av det elektriske håndverktøyet, og hold det stille, til skiven har stoppet helt. Prøv aldri å fjerne kappeskiven fra sporet mens den er i bevegelse fordi kast da kan inntreffe. Undersøk og gjennomfør nødvendige tiltak for å minimere risikoen for at kappeskiven kan sette seg fast.
• Start ikke kappingen igjen med skiven i arbeidsstykket etter et stopp. La skiven nå fullt turtall først og før den deretter forsiktig inn i kappesporet. Skiven kan sette seg fast, komme opp fra kappesporet eller forårsake kast, hvis kappingen startes opp igjen i sporet.
• Støtt store skiver eller andre store arbeidsstykker for å minimere risikoen for fastkjøring eller kast. Store skiver har en tendens til å bue seg av sin egen vekt. Støtte må plasseres under skiven av kappesporet og nær kanten på arbeidsstykket på begge sider av kappeskiven.
• Vær ekstra forsiktig ved innstikkskapping i vegger eller i andre gjenstander, der du ikke ser hvor du sager. Det utstikkende sagbladet kan sage i gass-eller vannledninger, strømkabler eller andre gjenstander som kan forårsake kast.

Sikkerhetsadvarsler spesielt for pussing

Bruk ikke for store sliperondeller. Følg produsentens anbefalinger når du velger sliperondeller. Større sliperondeller, som stikker ut utenfor støtterondellen, innebærer risiko for at rondellen slites i stykker, og at det kan inntreffe kast.

Sikkerhetsadvarsler spesielt for stålbørsting

• Tenk på at bust løsner fra stålbørstens rondell selv ved normal bruk. Press ikke børsterondellen ved å legge for mye trykk på. Løs bust kan enkelt gå igjennom tynne klær eller hud.
• Hvis beskyttelsesdeksel er anbefalt ved stålbørsting, påse at børsterondellen ikke kommer bort i dekselet. Vær oppmerksom på at stålbørsterondellen kan ekspandere av arbeidsbelastningen eller sentrifugalkraften.

Produktmerking med sikkerhetssymboler

Les igjennom hele bruksanvisningen grundig før produktet tas i bruk, og ta vare på den til senere bruk.

Bruk alltid hørselvern, vernebriller/visir og støvmaske.

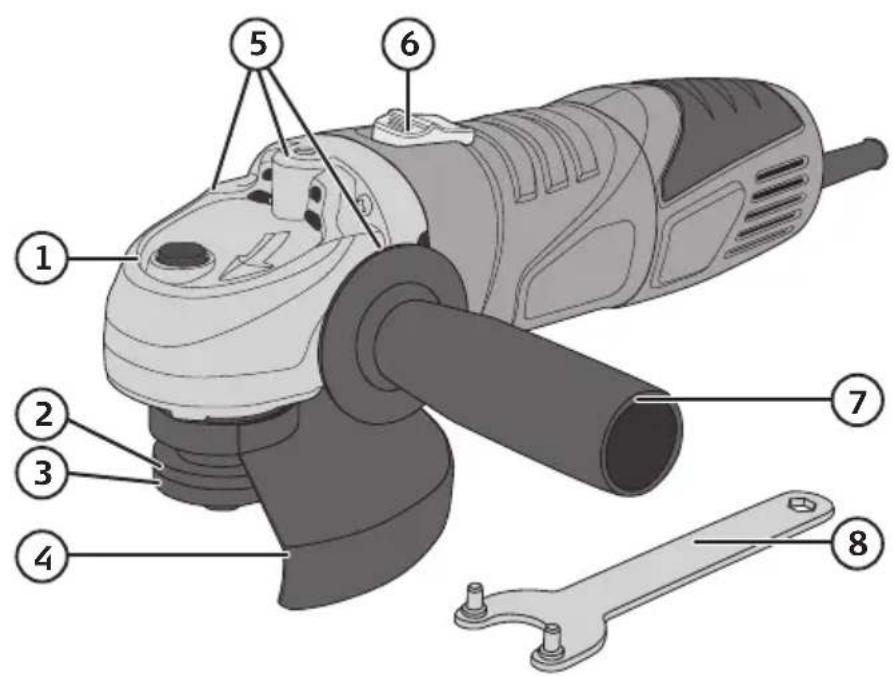

Beskrivelse

Vinkelsliper 850 W med turtall 11000 o/min. for skiver ∅ 125 mm.

1. Trykk inn spindellåsen (1).
2. Demonter den ytre flensen (3) med nøkkelen.

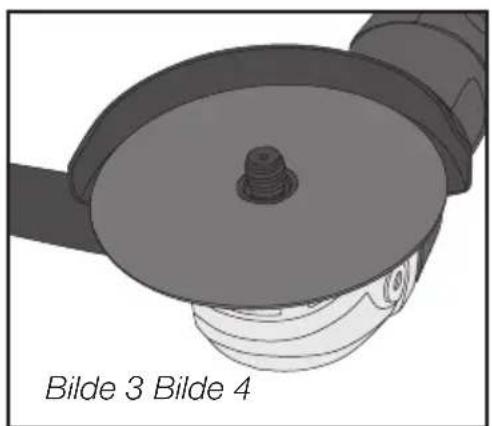

3. Plasser kappe-/slipeskiven på den indre flensen (bilde 3).
4. Sett den ytre flensen tilbake igjen og trekk til med nøkkelen (bilde 4 og 5). Kontroller at skiven er sentrert og skrudd godt til.
5. Slipp spindellåsen og kontroller at skiven roterer fritt.

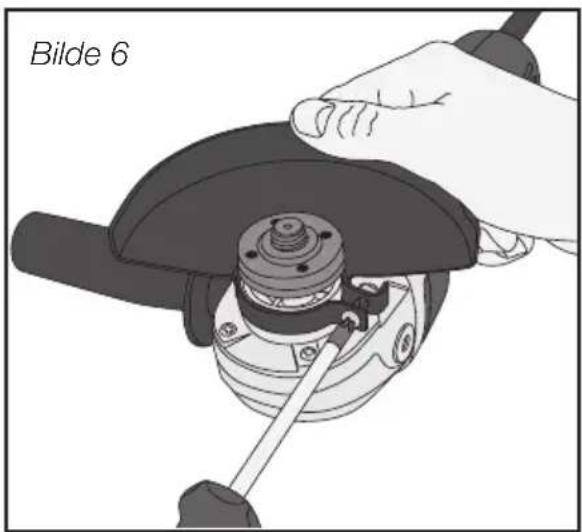

Obs! Denne beskyttelsen må alltid være påmontert ved bruk.

Håndtaket kan monteres på 3 forskjellige måter til spindelhuset. Skru håndtaket fast i ønsket posisjon og trekk til (bilde 7).

Strømbryter

Start og stopp

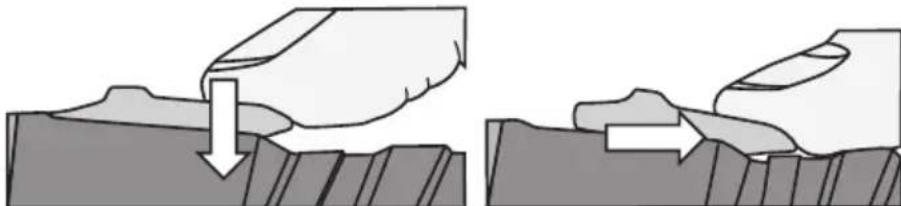

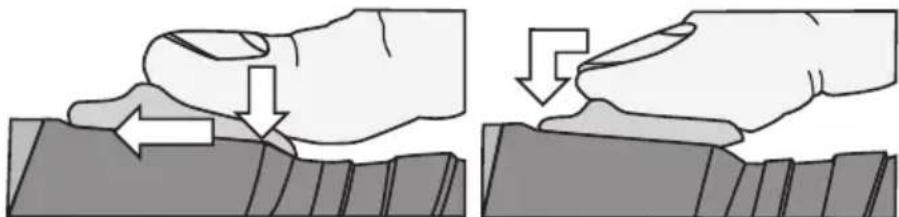

Start: Strømbryterens bakre del (6) trykkes ned og føres framover med tommelen for å starte motoren. Strømbryteren kan låses i ON-posisjon ved at den fremre delen trykkes ned.

Stopp: Trykk på den bakre delen av strømbryteren. Den er fjærbelastet og stopper vinkelsliperen øyeblikkelig.

Obs! Hold alltid tommelen nær strømbryteren slik at du kan stoppe verktøyet raskt ved behov.

Stell og vedlikehold

Hold motorens ventilasjonsåpninger fri for skrap og spon. Tørk av maskinen med en myk, lett fuktet klut. Unngå slipende rengjøringsmidler og løsemidler.

Feilsøking

• Kontroller at støpselet er plugget til et strømuttak og at det er strøm i strømuttaket.
• Feil på strømbryter.

Motoren går med for lavt turtall

• Ikke press så hardt mot slipeemnet.
• Motoren er overopphetet. Skru av og la den avkjøles.

Sterke vibrasjoner

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings - avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Vibrasjon 7,41 m/s², K = 1,5 m/s²

Vekt 2,3 kg (uten slipeskive)
