Tuotetyyppi	Kulmahiomakone (Mylly)
Merkki	Cocraft
Malli	HA 125
Nimellisteho	850 W
Tyhjäkäyntinopeus	11 000 rpm
Laikan halkaisija	125 mm
Karan kierre	M14
Jännite / Taajuus	220–240 V AC, 50 Hz
Paino (ilman laikkaa)	2,3 kg
Äänenpainetaso (LpA)	87,4 dB(A), K=3 dB(A)
Äänitehotaso (LwA)	98,4 dB(A), K=3 dB(A)
Tärinätaso	7,41 m/s², K=1,5 m/s²
Päätoiminnot	Hionta, leikkaus, harjaus, viimeistely
Mukana tulevat tarvikkeet	Sivukahva, jakoavain, sisä-/ulkolaipat, sirpalointisuoja
Turvaominaisuudet	Karan lukitus, sirpalointisuoja, lukituskytkin, ylikuormitussuoja
Varaosien saatavuus	Alkuperäisiä varaosia suositellaan; ota yhteyttä asiakaspalveluun
Korjattavuus	Korjaukset vain pätevien ammattilaisten toimesta käyttäen alkuperäisiä osia
Huolto	Pidä tuuletusaukot puhtaina; pyyhi kostealla liinalla; ei liuottimia
Hävittäminen	WEEE-symboli – älä hävitä kotitalousjätteen mukana; kierrätä

Usein kysytyt kysymykset - HA 125 Cocraft

Mikä on Cocraft HA 125:n suurin laikan halkaisija?

Suurin laikan halkaisija on 125 mm. Käytä vain laikkoja, joiden reikä on 22 mm.

Kuinka vaihdan hiomalaikan?

Paina karan lukituspainiketta, irrota ulkolaippa jakoavaimella, aseta uusi laikka sisälaipan päälle, asenna ja kiristä ulkolaippa. Varmista, että laikka on keskitetty ja pyörii vapaasti ennen käyttöä.

Mitä teen, jos kulmahiomakone tärisee voimakkaasti?

Voimakas tärinä voi viitata vaurioituneeseen tai löysään laikkaan. Tarkasta laikka vaurioiden varalta ja vaihda tarvittaessa. Varmista myös, että laikka on oikein asennettu ja kiristetty.

Voinko käyttää tätä hiomakonetta kiillotukseen?

Ei, kiillotusta ei suositella tällä sähkötyökalulla. Käytä sitä vain hiontaan, leikkaamiseen, harjaamiseen ja viimeistelyyn tarkoitetulla tavalla vaaran ja loukkaantumisen välttämiseksi.

Mitä turvavarusteita minun tulee käyttää?

Käytä aina silmiensuojaimia. Tehtävästä riippuen käytä myös hengityssuojainta, kuulosuojaimia, käsineitä ja suojavaatetusta. Visiiri tai kasvosuojus voi olla tarpeen tietyissä toimenpiteissä.

Kuinka säädän sirpalointisuojan?

Löysää sirpalointisuojan säätömekanismi (yleensä ruuvi tai puristin), kierrä suoja haluttuun asentoon ja kiristä se kunnolla. Suoja on aina asennettava.

Moottori ei käynnisty – mikä voi olla vialla?

Tarkista, että työkalu on kytketty toimivaan pistorasiaan. Jos se ei vieläkään käynnisty, virtakytkin voi olla viallinen. Ota yhteyttä asiakaspalveluun lisäongelmien varalta.

Mikä on takaisku ja miten voin estää sen?

Takaisku on äkillinen reaktio, kun laikka jää jumiin tai tarttuu kiinni, työntäen työkalua voimakkaasti. Estääksesi sen, pidä hiomakonetta tukevasti, käytä aina sivukahvaa, vältä teräviä kulmia äläkä koskaan pakota laikkaa.

Voinko käyttää sahanterää tässä hiomakoneessa?

Ei, älä koskaan asenna pyörösahanterää tai hammasterää. Tällaiset tarvikkeet voivat aiheuttaa vakavan takaiskun ja hallinnan menetyksen.

Kuinka puhdistan ja huollan kulmahiomakoneen?

Pidä tuuletusaukot puhtaina pölystä. Pyyhi kotelo pehmeällä kostealla liinalla. Älä käytä liuottimia tai hankaavia puhdistusaineita. Tarkasta laikka säännöllisesti vaurioiden varalta.

KÄYTTÖOHJE HA 125 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säästä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

SÄÄSTÄ NÄMÄ OHJEET!

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Hiontaa, puhdistusta, harjausta ja katkaisua koskevia turvallisuusohjeita

• Tämä sähkökäyttöinen käsityökalu on tarkoitettu hiontaan, puhdistukseen, harjaukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet, kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.
• Kiillotusta ei suositella tehtäväksi tällä koneella. Työt, joita ei ole tarkoitettu suoritettavaksi tällä laitteella, saattavat aiheuttaa vaaratilanteen tai käyttäjän loukkaantumisen.
• Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.
• Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen käsityökalun suurinta kierrosnopeutta. Varusteet, jotka pyörivät suurinta sallittua kierrosnopeutta nopeammin, saattavat vahingoittua ja hajota osiin.
• Varusteen paksuus ja koko ei saa ylittää sähkökäyttöisen käsityökalun ilmoitettua kapasiteettia. Vääränkokoisen varusteen käyttäminen tekee laitteen käsittelystä vaikeaa ja heikentää turvallisuutta.

• Laikkojen, laippojen, tukilaikkojen tms. akselin tulee sopia laitteen karaan, jotta laitteen käsittely on turvallista. Varusteet, joiden kiinnitysreiät eivät sovi asennettuun varusteeseen tärisevät voimakkaasti, käyvät epätasaisesti ja saattavat johtaa laitteen hallinnan menettämiseen.

• Älä käytä viallisia varusteita. Tarkasta varusteet: Hiomalaikoissa ei saa olla irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa, ja teräslankaharjoissa ei saa olla irrallisia tai vioittuneita harjaksia. Mikäli sähkökäyttöinen laite tai jokin varuste putoaa, varmista ettei se ole vioittunut. Tarkasta ja asenna varuste, siirry koneen vaara-alueen ulkopuolelle (koskee myös sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vioittunut varuste hajoaa yleensä testin aikana.

• Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja, koneen käyttötavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulosuojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee pystyä suodattamaan työssä syntyvät hiukkaset. Pitkäaikainen oleilu meluisassa ympäristössä saattaa aiheuttaa kuulovaurioita.
• Varmista, että sivulliset ovat riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskelevien tulee käyttää henkilösuojaimia. Työkappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.
• Pidä kiinni ainoastaan laitteen eristetyistä pinnoista, kun teet töitä, jossa laikka voi joutua kosketuksiin pillossa olevien kaapeleiden tai laitteen virtajohdon kanssa. Jos laikka joutuu kosketuksiin virtaa johtavan kaapelin kanssa, laitteen metalliosat saattavat tulla jännitteisiksi, mikä aiheuttaa käyttäjälle sähköiskun vaaran.
• Sijoita virtajohto etäälle pyörivästä varusteesta. Mikäli menetät laitteen hallinnan, johto saattaa katketa tai jumittua ja kätesi voi joutua pyörivään varusteeseen.
• Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on lakannut kokonaan pyörimästä. Pyörivä varuste saattaa tarttua alustaan ja aiheuttaa laitteen hallitsemattoman liikkumisen.
• Älä käytä sähkökäyttöistä käsityökalua samalla kun kannat sitä. Tahaton kosketus pyörivään varusteeseen saattaa aiheuttaa laitteen juuttumisen vaatteisiin ja käyttäjään.
• Puhdista moottorin ilmanvaihtoaukot säännöllisesti. Moottorin puhallin kerää pölyä, joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa turvallisuusriskin.
• Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
• Älä käytä lisävarusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Takapotku ja sitä koskevat varoitukset

Takapotku voi sattua silloin, kun laikka, tukilaikka, harja tai jokin muu varuste juuttuu äkillisesti. Puristuminen tai juuttuminen aiheuttaa pyörivän varusteen nopean pysähtymisen, mikä johtaa siihen, että sähkökäyttöinen käsityökalu muuttaa äkillisesti liikesuuntaa varusteen pyörimissuunnan vastaiseksi.

Esimerkki: hiomalaikka jumittuu tai puristuu työkappaleeseen, mikä voi aiheuttaa sen, että hiomalaikan reuna osuu työkappaleeseen, mistä voi seurata, että hiomalaikka kaivautuu työkappaleeseen tai lennähtää ylöspäin. Hiomalaikka lennähtää joko poispäin käyttäjästä tai kohti käyttäjää riippuen hiomalaikan pyörimissuunnasta.

Hiomalaikka voi myös hajota. Takapotkun riski kasvaa, jos sähkökäyttöistä käsityökalua käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa. Takapotkun voi välttää noudattamalla alla olevia turvallisuusohjeita.

• Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta. Pidä käsiä ja vartaloa siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun tai käynnistyessä tapahtuvan nykäyksen aikana. Takapotku tai käynnistyksessä tapahtuva vääntömomentin nykäisy on paremmin hallinnassa, jos käyttäjä noudattaa turvallisuusohjeita.
• Älä koskaan laita käsiäsi pyörivän varusteen läheisyyteen. Osa voi singahtaa vaarallisesti.
• Älä asetu kohtaan, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää takapotkun sattuessa. Työkalu lentää takapotkun seurauksena varusteen pyörimissuunnan vastaiseen suuntaan juuttumispisteestä.
• Noudata erityistä varovaisuutta kun työstät kulmia, teräviä reunoja tms. Vältä varusteen kimpoamista ja juuttumista. Kulmat, terävät reunat ja kimpoaminen voivat jumittaa pyörivän varusteen ja johtaa takapotkuun ja työkalun hallinnan menettämiseen.
• Älä asenna puun työstöön sahanterää, jossa on teräketju, tai sahanterää, jossa on hampaat. Kyseiset terät aiheuttavat usein takapotkun ja laitteen hallinnan menettämisen.

Katkaisulaikalla tapahtuvaa hiontaa ja katkaisua koskevia turvallisuusohjeita

• Käytä ainoastaan sähkökäyttöiseen käsityökaluun sopivia laikkatyyppejä ja laikkaan sopivaa laikansuojusta. Laikkoja, joita ei ole tarkoitettu käsikäyttöisille sähkötyökaluille, ei voi suojata kunnolla, ja niiden käyttö voi olla vaarallista.
• Laikan suojus tulee asentaa sähkökäyttöiseen käsityökaluun turvallisesti ja siten, että suojus antaa parhaan mahdollisen suojan ja käyttäjä altistuu mahdollisimman pienelle osalle laikkaa. Laikan suojus suojaa käyttäjää viallisilta laikoilta ja tahattomalta kontaktilta laikan kanssa.

• Laikkoja saa käyttää ainoastaan niille tarkoitettuihin työtehtäviin. Esimerkki: Älä hio laikan sivulla. Hio katkaisulaikan kehällä. Laikka saattaa hajota, mikäli siihen kohdistuu painetta sivulta.

• Käytä aina ehjiä sekä valitsemaasi laikkaan sopivia oikean kokoisia ja muotoisia levylaippoja. Sopiva laippa tukee laikkaa ja vähentää sen hajoamisriskiä. Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.

• Älä käytä suuremmassa työkalussa käytettyjä kuluneita laikkoja. Suurempiin sähkökäyttöisiin käsityökaluihin tarkoitetut laikat eivät kierrosluvun takia sovellu pienempiin laitteisiin, vaan ne saattavat hajota.

Erityisesti katkaisulaikkaa koskevia turvallisuusohjeita

• Älä pakota katkaisulaikkaa tai kohdista siihen liikaa painetta. Älä yritä leikata liian syvälle. Laikan ylikuormitus lisää painetta. Laikalla on myös suurempi riski taittua tai juuttua leikkauskohtaan. Myös takapotkun ja laikan hajoamisen riski kasvaa.
• Älä seiso linjassa pyörivän laikan kanssa tai laikan takana. Kun laikka käytön aikana liikkuu poispäin käyttäjästä, takapotku saattaa heittää pyörivän laikan ja sähkökäyttöisen käsityökalun suoraan käyttäjää kohti.
• Jos laikka juuttuu tai jos jostain syytä haluat keskeyttää katkaisun, sammuta sähkökäyttöinen käsityökalu ja pidä sitä paikoillaan kunnes se on täysin pysähtynyt. Älä yritä irrottaa katkaisulaikkaa leikkausurasta laikan pyöriessä, sillä se saattaa aiheuttaa takapotkun. Suunnittele työ huolella ja noudata turvallisuusohjeita pienentääksesi laikan jumittumisen riskiä.
• Älä käynnistä sähkökäyttöistä käsityökalua laikan ollessa kiinni työkappaleessa. Anna laikan kiihtyä täysille kierroksille ennen kuin aloitat leikkaamisen varovasti leikkauskohdasta. Laikka voi juuttua, liikkua ylös leikkauskohdassa tai aiheuttaa takapotkun, mikäli laite käynnistetään laikan ollessa leikkauskohdassa.
• Suurien levyjen ja työkappaleiden tukeminen vähentää laikan juuttumisen ja takapotkun riskiä. Suurilla levyillä on taipumus taipua omasta painostaan. Tuki tulee sijoittaa levyn alle leikkauskohdan ja työkappaleen reunojen lähelle leikkauskohdan kummallekin puolelle.
• Ole erityisen varovainen, kun työstät seiniä tai muita kohteita, joita et näe. Ulostuleva terä saattaa sahata kaasu- tai vesiputkia, sähköjohtoja tai muita esineitä, jotka saattavat aiheuttaa takapotkun.

Erityisesti puhdistamista koskevia turvaohjeita

Älä käytä liian suuria hiomalaikkoja. Noudata valmistajan suosituksia hiomalaikan valinnassa. Suuret hiontalaikat, jotka pistävät ulos tukilaikasta, lisäävät rikkikulumisen vaaraa ja saattavat aiheuttaa laikan juuttumisen, hajoamisen tai takapotkun.

Erityisesti teräsharjausta koskevia turvaohjeita

• Ota huomioon, että teräsharjasta irtoaa harjaksia myös normaalissa käytössä. Älä pakota harjalaikkaa kohdistamalla siihen liikaa painetta. Irralliset harjakset menevät helposti ohuiden vaatteiden ja ihon läpi.
• Mikäli teräsharjauksessa suositellaan laikansuojusta, varmista, että teräsharja ei kosketa laikan suojukseen. Teräsharjalaikka saattaa laajentua kuormituksen tai keskipakoisvoiman vaikutuksesta.

Tuotteen merkinnät ja turvallisuussymbolit

Käytä kuulosuojaimia, suojalaseja tai visiiriä sekä hengityssuojainta.

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.

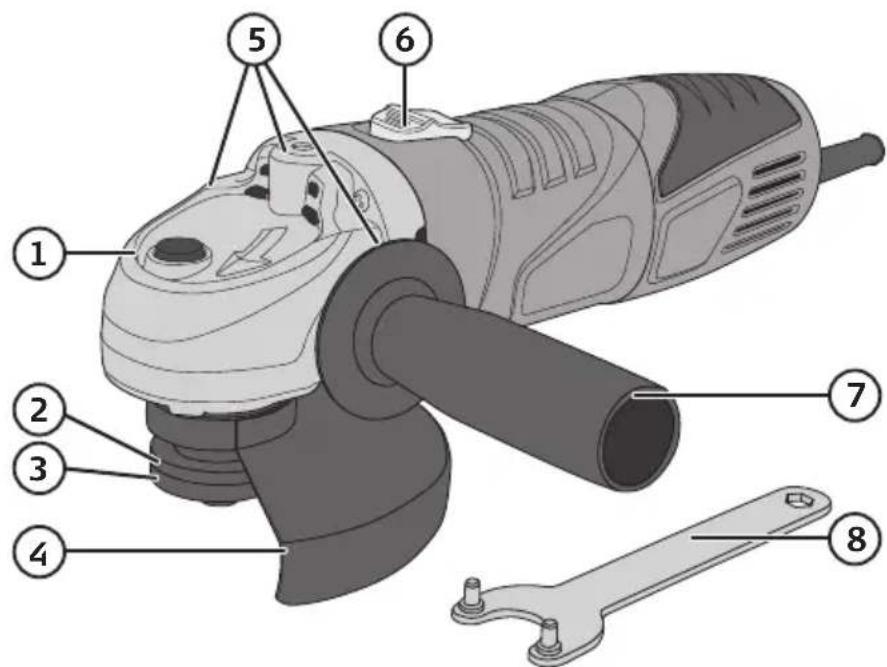

Laitteen osat

Kulmahiomakone 850 W, kierrosluku 11 000 k./min, laikan halkaisija 125 mm.

1. Karalukko
2. Sisempi laippa
3. Ulompi laippa
4. Laikan suojus
5. Sivukahvan liitäntä
6. Virtakytkin
7. Sivukahva
8. Avain

Käyttö

Tärkeää!

• Poista pistoke pistorasiasta ennen kulmahiomakoneen huoltoa ja säätöä.
• Käytä ainoastaan katkaisu- ja hiontalaikkoja, joiden halkaisija on 125 mm ja reiän halkaisija ∅ 22 mm.

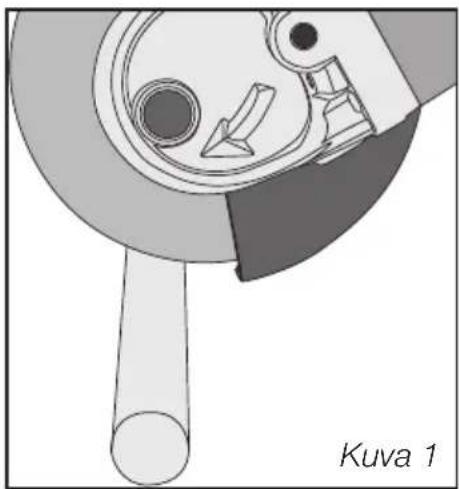

• Katkaisulaikkoja saa käyttää vain katkaisuun (kuva 1). Katkaisulaikkaa ei saa kuormittaa sivusuunnassa.
• Hionnassa (kuva 2) saa käyttää vain hiomalaikkoja (napalaikkoja), jotka on tarkoitettu hiontaan. Hiomalaikat on tehty kestämään sivukuormitusta.
  • Vaihda hiomalaikka, kun sen halkaisija on 85 mm.

1. Paina karalukkoa (1).
2. Irrota ulompi laippa (3) avaimella (8).
3. Aseta katkaisu-/hiomalaikka sisempään laippaan (kuva 3).
4. Aseta ulompi laippa (3) takaisin ja kiristä se avaimella (8) (kuva 4 ja 5). Tarkista, että laikka on keskellä ja kunnolla kiinni.
5. Päästä karalukko ja varmista, että laikka pyörii esteettä.

Huom.! Ennen kulmahiomakoneen käynnistämistä: Tarkista, että hiomalaikka on asennettu oikein ja laippa (3) kiristetty. Tarkasta hiomalaikan kunto säännöllisesti. Vaihda vioittuneet ja lohjenneet laikat.

Laikan suojus

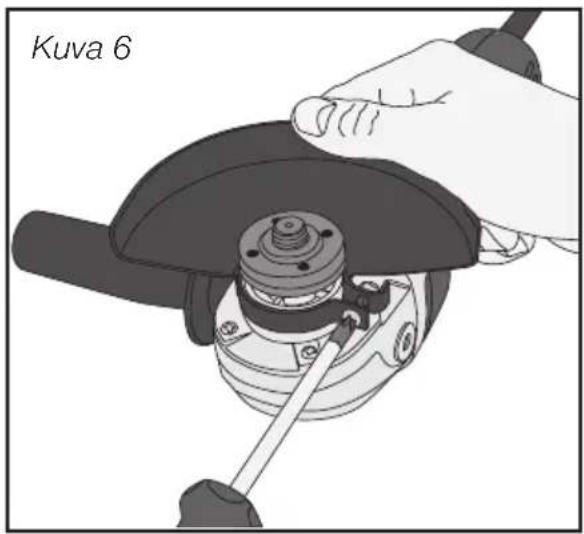

Säädä laikan suojusta (4) tarvittaessa (kuva 6).

Huom.! Laikan suojuksen tulee aina olla paikoillaan.

Kahvan voi asentaa karan runkoon kolmella tapaa. Ruuvaa kahva haluamaasi karan rungon kiinnikkeeseen ja kiristä (kuva 7).

Virtakytkin

Käynnistys ja pysäytys

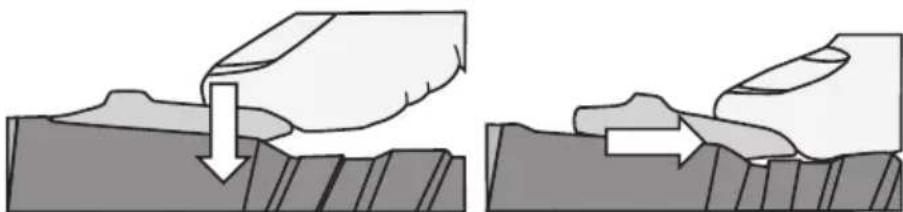

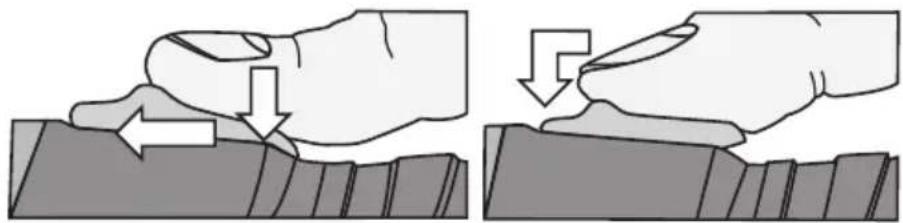

Käynnistys: Käynnistä moottori painamalla alas virtakytkimen (6) takaosaa ja työntämällä sitä eteenpäin peukalon avulla. Paina alas virtakytkimen etuosaa, jos haluat lukita virtakytkimen ON-asentoon.

Pysäytys: Paina virtakytkimen takaosaa. Se on jousitettu ja menee pois päältä heti.

Huom.! Pidä peukaloa koko ajan virtakytkimen lähellä, jotta voit tarvittaessa sammuttaa laitteen nopeasti.

Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym. Kuivaa ulkopuolelta kevyesti kostutetulla liinalla. Älä käytä liuotinaineita tai hankaavia puhdistusaineita.

Vianhaku

Laite ei käynnisty

• Tarkista, että pistoke on pistorasiassa ja että pistorasiassa on sähköä.
• Virtakytkimessä vikaa.

Moottori käy liian alhaisilla kierroksilla

• Älä paina hiomakohtaa liian kovaa.
• Moottori on ylikuumentunut. Sammuta laite ja anna sen jäähtyä.

Laite tärisee voimakkaasti

• Katkaisu-/hiomalaikka on rikki. Vaihda tilalle uusi.
• Katkaisu-/hiomalaikka on löysästi kiinni. Aseta se kunnolla paikoilleen ja kiristä.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Nimellisjännite 220–240 V AC, 50 Hz

Teho 850 W

Kuormittamaton

kierrosluku 11 000 kierr./min

Laikan halkaisija 125 mm

Karan kierre M14

Melutaso LpA = 87,4 dB(A), K = 3 dB(A)

LwA = 98,4 dB(A), K = 3 dB(A)

Tärinä 7,41 m/s², K = 1,5 m/s²

Paino 2,3 kg (ilman laikkaa)

Winkelschleifer

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
