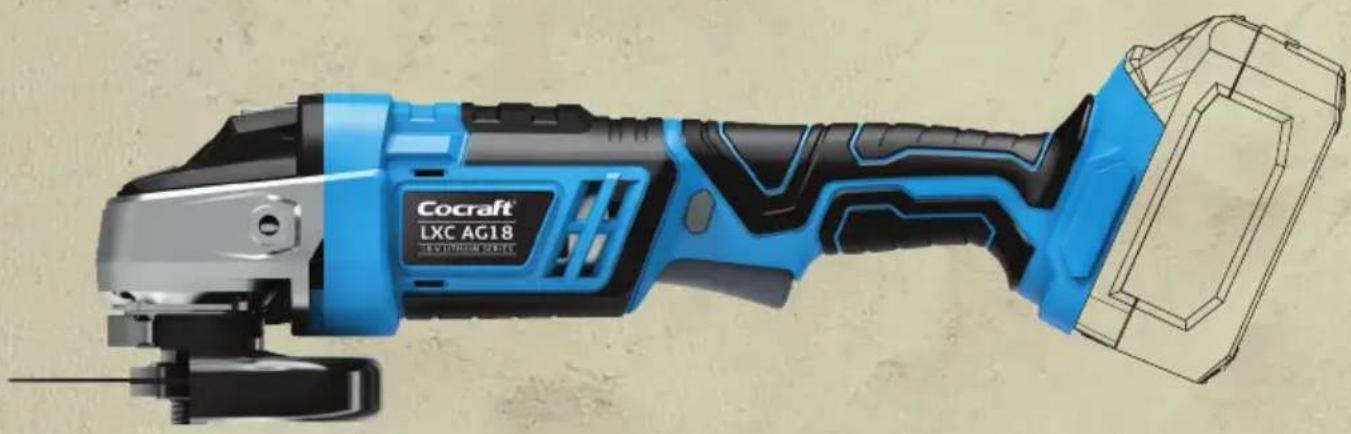

Produkttyp	Akku-Winkelschleifer
Marke	Cocraft
Modell	LXC AG18 (DSM007-180)
Scheibendurchmesser	115 mm (4,5 Zoll)
Spindelgewinde	M14
Max. Drehzahl (Leerlauf)	8200 U/min
Geräuschemission (LpA)	83,2 dB(A) (K=3 dB(A))
Geräuschemission (LwA)	94,2 dB(A) (K=3 dB(A))
Vibrationspegel (ah,AG)	5,569 m/s² (K=1,5 m/s²)
Akkutyp	18 V Lithium-Ion LXC-Serie (separat erhältlich)
Gewicht (ohne Akku)	1,7 kg
Motorgehäuse-Belüftungsschlitze	Ja, zur Kühlung
Spindelarretierung	Für einfachen Scheibenwechsel
Zusatzhandgriff	Zwei Montagepositionen (seitlich und oben)
Schutzhaube	Verstellbar, mit Exzenterhebelklemme
Trennscheibenhaube	Separat erhältlich (separat erhältlich)
Einschaltsperre	Verhindert unbeabsichtigtes Einschalten
Überlastschutz	Selbstzurücksetzender thermischer und Strom-Überlastschutz
Unterspannungsschutz	Tiefentladeschutz für den Akku
Mitgeliefertes Zubehör	Zusatzhandgriff mit Schlüssel, Schleifscheibenschutzhaube
Reinigung & Wartung	Akku entfernen, mit weicher Bürste reinigen; kein Wasser/Lösungsmittel
Lagerung	Trocken, außerhalb der Reichweite von Kindern
Kompatibler Scheibenlochdurchmesser	22 mm Mittelloch
Kompatibles Zubehör	Schleifscheiben, Trennscheiben, Drahtbürsten, Stützteller

Häufig gestellte Fragen - LXC AG18 Cocraft

Welchen Akku verwendet der Cocraft LXC AG18?

Der Winkelschleifer verwendet 18 V Lithium-Ion LXC-Serie Akkus (separat erhältlich).

Wie wechsle ich die Schleifscheibe?

Drücken Sie die Spindelarretierung und verwenden Sie den mitgelieferten Schlüssel, um den äußeren Flansch zu lösen. Entfernen Sie die alte Scheibe, legen Sie die neue Scheibe (115 mm, 22 mm Loch) auf den inneren Flansch, setzen Sie den äußeren Flansch wieder auf und ziehen Sie ihn mit dem Schlüssel fest, während Sie die Spindelarretierung halten.

Kann ich diesen Schleifer zum Trennen verwenden?

Ja, aber Sie müssen eine Trennscheibenhaube (separat erhältlich) und eine geeignete Trennscheibe verwenden. Schleifen Sie niemals mit der Seite einer Trennscheibe.

Warum stoppt der Schleifer plötzlich?

Dies kann am Überlastschutz (selbstzurücksetzend) oder am Überhitzungsschutz liegen. Lassen Sie den Auslöser los, warten Sie einige Sekunden und starten Sie im Leerlauf neu. Bei Überhitzung das Werkzeug abkühlen lassen.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie immer Augenschutz, Gehörschutz und eine Staubmaske. Verwenden Sie den Zusatzhandgriff, lassen Sie die Schutzhaube an Ort und Stelle und vermeiden Sie lose Kleidung. Lesen Sie den vollständigen Sicherheitsabschnitt im Handbuch.

Wie reinige ich den Winkelschleifer?

Akku entfernen. Verwenden Sie eine weiche Bürste oder ein Tuch, um das Äußere und die Belüftungsschlitze zu reinigen. Verwenden Sie niemals Wasser, Lösungsmittel oder ätzende Chemikalien.

Was ist die maximale Scheibengröße?

Der maximale Scheibendurchmesser beträgt 115 mm mit einem 22 mm Mittelloch. Verwenden Sie keine größeren Scheiben.

Kann ich Drahtbürsten mit diesem Schleifer verwenden?

Ja, aber stellen Sie sicher, dass das Bürstenrad die Schutzhaube nicht berührt, und verwenden Sie geeignete persönliche Schutzausrüstung. Borsten können sich lösen.

Wie stelle ich die Schutzhaube ein?

Lösen Sie die Exzenterhebelklemme, drehen Sie die Haube in die gewünschte Position und ziehen Sie die Klemme fest. Stellen Sie sicher, dass die Haubenlaschen richtig in den Nuten des Getriebegehäuses sitzen.

Was macht der Unterspannungsschutz?

Er schaltet den Schleifer automatisch ab, wenn der Akku entladen ist, um eine Tiefentladung zu verhindern. Der Akku muss dann wieder aufgeladen werden.

BEDIENUNGSANLEITUNG LXC AG18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Angle Grinder

Art.no 41-1371 Model DSM007-180

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Akkuwerkzeuge

⚠️ Warning: Sämtliche Anweisungen lesen. Fehler bei der Einhaltung der nachstehenden Anweisungen können zu Stromschlägen, Brand und/oder schweren Verletzungen führen.

DIESE ANLEITUNG AUFBEWAHREN.

Der Begriff „Elektrowerkzeuge“ in den nachfolgenden Warnhinweisen bezieht sich auf netz- oder akkubetriebene Handwerkzeuge.

1) Arbeitsumfeld

a) Das Arbeitsumfeld muss sauber und gut beleuchtet sein. Unordnung und unbeleuchtete Arbeitsbereiche führen leicht zu Unfällen.
b) Elektrowerkzeuge niemals in explosionsgefährdeter Umgebung einsetzen, wie zum Beispiel in der Nähe leicht entzündlicher Flüssigkeiten, Gase oder Stäube. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und andere Personen während des Gebrauchs von Elektro werkzeugen fernhalten. Ablenkung kann zum Kontrollverlust führen.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Den Stecker niemals in irgendeiner Weise verändern. Niemals einen Adapterstecker gemeinsam mit einem geerdeten Elektrowerkzeug einsetzen. Unveränderte Stecker und passende Steckdosen verringem das Risiko für Stromschläge.
b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizungen, Herd oder Kühlschrank vermeiden. Wenn der Körper geerdet ist, erhöht sich das Risiko für Stromschläge.
c) Das Elektrowerkzeug niemals Regen oder Nässe aussetzen. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko für Stromschläge.
d) Niemals das Netzkabel zweckentfremden, um das Gerät zu tragen, zu ziehen oder um den Stecker aus der Steckdose zu ziehen. Das Kabel von Hitze, Öl, scharfen Kanten und sich bewegenden Geräteteilen fernhalten. Beschädigte oder verwickelte Kabel erhöhen das Risiko für Stromschläge.

e) Beim Einsatz eines Elektrowerkzeugs im Außenbereich ein geeignetes Verlängerungskabel einsetzen. Der Einsatz eines Verlängerungskabels für den Außenbereich verringert das Risiko für Stromschläge.
f) Falls der Einsatz eines Elektrowerkzeugs in feuchter Umgebung notwendig sein sollte, das Werkzeug über einen Fehlerstromschutzschalter ans Stromnetz anschließen. Der Einsatz eines Fehlerstromschutzschalters mindert das Risiko für Stromschläge.

3) Persönliche Sicherheit

a) Während der Tätigkeit aufmerksam sein und beim Einsatz eines Elektrowerkzeugs Vernunft walten lassen. Bei Müdigkeit oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten kein Elektrowerkzeug bedienen. Ein Moment der Unachtsamkeit beim Einsatz eines Elektrowerkzeugs kann zu ernsten Verletzungen führen.

b) Persönliche Schutzausrüstung tragen. Immer einen Augenschutz tragen. Das Tragen von Schutzausrüstung wie Atemschutz, trittsicheren Sicherheitsschuhen, Helm und Gehörschutz je nach Art und Einsatz des Elektrowerkzeugs verringert das Risiko von Verletzungen.

c) Unbeabsichtigtes Einschalten vermeiden. Der Hauptschalter muss in OFF-Stellung sein, bevor der Stecker in die Steckdose gesteckt wird. Beim Tragen eines Elektrowerkzeugs einen Finger am Schalter zu halten oder das Gerät eingeschaltet ans Stromnetz anzuschließen, kann zu Unfällen führen.

d) Alle Einstellwerkzeuge vor dem Einschalten des Elektrowerkzeugs entfernen. Ein vergessenes Einstellwerkzeug an einem sich drehenden Geräteteil kann zu Verletzungen führen.

e) Nicht zu weit nach vorne strecken. Jederzeit auf einen sicheren Stand und Gleichgewicht achten. Das ermöglicht in unerwarteten Situationen eine bessere Kontrolle.

f) Geeignete Kleidung tragen. Keine weit sitzende Kleidung oder Schmuck tragen. Haare, Kleidung und Handschuhe von sich bewegenden Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sicherstellen, dass diese angeschlossen sind und angewendet werden. Der Einsatz dieser Hilfsmittel verringert Gefährdungen durch Staub.

4) Bedienung und Wartung von Elektrowerkzeugen

a) Das Gerät nicht überbeanspruchen. Nur das Elektrowerkzeug nutzen, das für die jeweilige Tätigkeit vorgesehen ist. Mit dem passenden Elektrowerkzeug arbeitet es sich besser und sicherer im angegebenen Leistungsbereich.
b) Das Elektrowerkzeug nicht einsetzen, wenn dessen Ein-/Ausschalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Vor der Ausführung von Einstellarbeiten, dem Tausch von Zubehörteilen oder dem Ablegen des Elektrowerkzeugs zur Verwahrung den Stecker aus der Steckdose ziehen. Diese Vorkehrungen verringern das Risiko eines unbeabsichtigten Starts des Gerätes.
d) Ein unbenutztes Elektrowerkzeug außerhalb der Reichweite von Kindern aufbewahren. Das Gerät nicht von Personen nutzen lassen, die mit dessen Umgang nicht vertraut sind oder dessen Bedienungsanleitung nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie in die Hände von unerfahrenen Personen gelangen.
e) Elektrowerkzeuge warten. Kontrollieren, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, Teile kaputt sind oder etwas anderes eingetroffen ist, wodurch die Funktion des Elektrowerkzeugs beeinträchtigt ist. Sollte etwas beschädigt sein, muss es vor der Benutzung repariert werden. Viele Unfälle beruhen auf schlecht gewarteten Elektrowerkzeugen.
f) Die Schneidwerkzeuge scharf und sauber halten. Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneiden laufen leichter und sind einfacher zu führen.
g) Das Elektrowerkzeug, Zubehör und Einsatzwerkzeuge usw. entsprechend diesen Anweisungen einsetzen und zwar so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Dabei die Arbeitsbedingungen und die auszuführende Tätigkeit berücksichtigen. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden. Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.

b) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden. Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.

c) Wenn der Akku nicht angewendet wird, bei der Aufbewahrung auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die einen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.

d) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen nur von qualifizierten Servicetechnikern und mit Originalzubehör durchführen lassen. Dies bewahrt die Sicherheit von Elektrowerkzeugen.

Besondere Sicherheitshinweise zum Schleifen, Schrubben, Bürsten und Trennen

a) Wenn vorhanden, den Seitengriff benutzen. Der Verlust der Kontrolle über die Maschine kann zu Personenschäden führen.
b) Das Werkzeug stets am isolierten Griff anfassen wenn in Umgebungen gearbeitet wird, in denen das Werkzeug mit Stromleitungen in kontakt kommen kann. Wenn das Werkzeug in Kontakt mit stromführenden Leitungen kommt, können die Metallteile des Werkzeugs auch stromführend werden, was zu Stromschlägen führen kann.
c) Dieses Elektrowerkzeug ist vorgesehen zum Schleifen, Schrubben, Bürsten und Trennen. Zuerst alle mitgelieferten Sicherheitshinweise, Anweisungen, Illustrationen und Spezifikationen durchlesen. Nichtbeachtung dieser Hinweise kann zu Stromschlägen, Brand und/oder schweren Verletzungen führen.
d) Dieses Elektrowerkzeug eignet sich nicht zum Polieren. Die Zweckentfremdung des Elektrowerkzeugs kann zu Sach- und Personenschäden führen.
e) Kein Zubehör benutzen, das nicht ausdrücklich vom Werkzeughersteller empfohlen ist. Auch wenn ein anderes Zubehör am Elektrowerkzeug montiert werden kann, bedeutet dies nicht, dass es damit auch fehlerfrei funktioniert.
f) Die Nenndrehzahl des Zubehörs muss mindestens der Nenndrehzahl des Elektrowerkzeugs entsprechen. Zubehöre, die schneller als ihre Nenndrehzahl rotieren, können kaputt gehen und zerfallen.
g) Der Außendurchmesser und die Dicke des Zubehörs müssen sich innerhalb der Nennkapazität des Elektrowerkzeugs befinden.
h) Die Gewindegröße der Scheiben, Bürsten oder anderer Zubehöre muss genau mit denen des Elektrowerkzeugs übereinstimmen. Zubehöre, deren Löcher nicht genau auf das Elektrowerkzeug passen, können für Ungleichgewicht sorgen und somit zu Sach- und Personenschäden führen.
i) Keine beschädigten Zubehöre benutzen. Das Zubehör auf Fehler wie Brüche, Abwetzungen, kaputte Bürsten usw. untersuchen. Sollte das Elektrowerkzeug aus der Hand fallen, überprüfen, ob Beschädigungen entstanden sind, bzw. das Zubehör austauschen. Nach Kontrolle und Montage eines Zubehörs das Elektrowerkzeug eine Minute lang mit voller Geschwindigkeit testen. Dabei außerhalb des Risikobereichs stehen (gilt auch für Zuschauer). Beschädigte Zubehöre gehen bei diesem Test normalerweise ganz kaputt.
j) Persönliche Schutzausrüstung tragen. Je nach Anwendungsart Gesichtsschutz oder Augenschutz benutzen. Bei Bedarf Atemschutz, Gesichtsschutz, Augenschutz, Gehörschutz, Handschutz und Schutzkleidung zum Schutz vor Schleifpartikeln oder Spänen tragen. Augen- oder Gesichtsschutz schützt vor umherfliegenden Grobparikeln. Atemschutz filtert Feinpartikel. Längerer Aufenthalt in lärmintensiver Umgebung kann zu Gehörschäden führen.
k) Zuschauer auf sicheren Abstand halten. Alle Personen, die sich in der Arbeitsumgebung befinden, müssen entsprechende Schutzkleidung tragen. Teile des Arbeitsstückes oder ein kaputtes Zubehör können aus dem Nahbereich herausfliegen.
I) Das Kabel nicht in die Nähe eines rotierenden Zubehörs platzieren. Sollte die Kontrolle verloren werden, kann das Kabel abgeschnitten oder eingedreht werden und Gliedmaßen können in das rotierende Zubehör gezogen werden.

m) Niemals das Elektrowerkzeug von sich legen, bevor es nicht komplett zum Stillstand gekommen ist. Das rotierende Zubehör kann sich am Untergrund verhaken und das Werkzeug unkontrollierbar wegschleudern.
n) Das Elektrowerkzeug nicht während des Tragens anschalten. Kleidung oder Haare können sich im rotierenden Zubehör verfangen und das Werkzeug zum Körper ziehen.
o) Regelmäßig die Belüftungsöffnungen des Motors säubern. Der Lüfter des Motors zieht Staub an, welcher ins Gehäuse drängen kann. Metallsplitter können zu Stromschlägen führen.
p) Das Elektrowerkzeug nicht in der Nähe von leicht entzündbaren Materialien benutzen. Funken können diese entzünden.
q) Kein Zubehör benutzen, dass Kühlmittel erfordert. Die Benutzung von Wasser oder anderen Kühlflüssigkeiten kann zu Stromschlägen führen.

Warnhinweise für Rückstöße

Ein Rückstoß entsteht, wenn eine Scheibe oder anderes Zubehör auf Widerstand stößt oder klemmen bleibt. Wenn das Zubehör auf diesen Widerstand trifft, kann das Werkzeug mit enormer Kraft zurückgeschleudert werden.

Wenn z.B. eine Schleifscheibe im Arbeitsmaterial stecken bleibt, kann das Werkzeug oder die Schleifscheibe entweder zum Arbeitsmaterial gezogen werden, oder vom Arbeitsmaterial weggeschleudert werden. Dies kommt auf die Rotationsrichtung an. Eine Schleifscheibe kann dabei auch kaputt gehen.

Ein Rückstoß entsteht vor allem, wenn das Elektrowerkzeug fälschlich, für falsches Material oder unter falschen Umständen benutzt wird und kann durch folgende Maßnahmen vermieden werden.

a) Das Elektrowerkzeug gut festhalten und Arme und Körper so halten, dass Rückstöße möglichst abgefangen werden können. Wenn vorhanden, immer den Zusatzgriff benutzen. Dies sorgt für bessere Kontrolle. Rückstöße und andere Kraftübertragungen können durch Sicherheitsvorkehrungen besser kontrolliert werden. Niemals die Hand in der Nähe des rotierenden Objektes haben. Das Zubehör kann auf die Hand schlagen.
b) Nicht in den Bereich stellen, in dem das Elektrowerkzeug bei einem Rückstoß landen kann. Rückstöße bewegen das Werkzeug entgegen der Rotationsrichtung des Zubehörs.
c) Besondere Vorsicht ist bei Ecken, scharfen Kanten etc. geboten. Ein Hüpfen oder Festsetzen des Zubehörs vermeiden. Ecken und Kanten sowie Hüpfer führen leicht zum Festsetzen des Zubehörs, was zu Rückstößen führen kann.
d) Niemals ein Sägeblatt mit Sägekette oder ein Blatt mit Sägezähnen verwenden. Solche Blätter verursachen regelmäßig Rückstöße und führen zum Verlust der Kontrolle.

Sicherheitshinweise zum Schleifen und Trennen mit Trennscheibe

a) Nur Scheiben mit der dazugehörigen Schutzhaube benutzen, die für das Elektrowerkzeug geeignet sind. Scheiben, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend geschützt werden und machen eine Gefahr aus.
b) Die Schutzhaube muss am Elektrowerkzeug sicher befestigt und so eingestellt werden, dass beste Sicherheit garantiert ist. Die Schutzhaube schützt den Benutzer vor kaputten Scheibenteilen und unabsichtlichem Kontakt mit der Scheibe.
c) Die Scheiben nur für die dafür vorgesehenen Arbeiten benutzen. Zum Beispiel: Nicht mit der Seite einer Trennscheibe schleifen. Trennscheiben sind zum Schneiden mit der Kante ausgelegt. Bei Druck von der Seite können sie kaputt gehen.
d) Immer unbeschädigte Aufnahmeflansche in zur Trennscheibe passender Größe und Form benutzen. Richtige Aufnahmeflansche halten die Scheibe stabil und vermindern das Risiko, dass die Scheibe kaputt geht. Aufnahmeflansche für Trennscheiben können sich von denen für Schleifscheiben unterscheiden.
e) Niemals verschlissene Scheiben eines größeren Elektrowerkzeugs benutzen. Scheiben für größere Elektrowerkzeuge sind nicht für die Drehzahl kleinerer gedacht und können deshalb kaputt gehen.

Weitere Sicherheitshinweise zum Schneiden mit Trennscheibe

a) Die Trennscheibe nicht mit zu hohem Druck benutzen. Nicht zu tief schneiden. Bei Überbelastung der Scheibe erhöht sich das Risiko des Verbiegens oder Festklemmens, was zu Rückstößen oder Scheibenbrüchen führen kann.

b) Niemals in direkter Linie vor oder hinter die Scheibe stellen. Wenn die Scheibe sich entgegen dem Benutzer dreht, kann das Elektrowerkzeug bei Rückstößen gegen den Benutzer geworfen werden.

c) Sollte die Scheibe festklemmen oder sollte der Schneidvorgang aus einem anderen Grund abgebrochen werden, das Elektrowerkzeug abschalten und warten bis die Scheibe zum Stillstand gekommen ist. Nie versuchen, die Trennscheibe aus der Spur zu nehmen während sie noch in Bewegung ist. Dies kann zu Rückstößen führen. Das zu bearbeitende Material begutachten und dafür sorgen, dass das Risiko des Festklemmens so klein wie möglich ist.

d) Nach einem Stopp die Scheibe nicht wieder starten, wenn sie sich noch im Material befindet. Erst die Scheibe auf volle Drehzahl bringen und dann wieder vorsichtig in die Spur einführen. Bei einem Wiederstart kann die Scheibe festklemmen, aus der Spur geworfen werden oder Rückstöße verursachen.

e) Große Platten oder Arbeitsmaterialien abstützen (vermindert Rückstoß- und Klemmrisiko). Große Platten biegen sich häufig durch ihr Eigengewicht. Platten bzw. andere Arbeitsmaterialien dicht an der Schneidespur von allen Seiten abstützen.

f) Besondere Vorsicht ist beim Schneiden in die Wand oder anderen Objekten, bei denen man weniger Überblick hat, geboten. Man kann versehentlich in Gas-, Strom- oder Wasserleitungen schneiden, was zu Rückstößen führen kann.

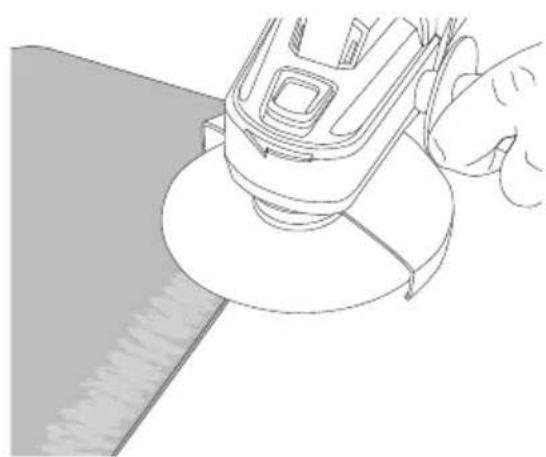

Sicherheitshinweise zum Schleifen

a) Nicht zu große Schleifscheiben benutzen. Bei der Schleifscheibenwahl den Empfehlungen des Herstellers folgen. Zu große Schleifblätter, die über den Schleifteller hinaus reichen, können dazu führen, dass der Schleifteller festklemmt, kaputt geht oder dass Rückstöße vorkommen.

Sicherheitshinweise zum Bürsten

a) Beachten, dass sich Borsten auch bei normalem Gebrauch ablösen. Die Bürste nicht für zu viel Druck aussetzen. Lose Borsten können leicht durch Kleidung oder Haut stechen.
b) Wird die Benutzung der Schutzhaube zum Bürsten empfohlen, sicherstellen, dass die Bürste nicht die Schutzhaube berühren kann. Die Bürste kann sich durch Arbeitsbelastung bzw. Zentrifugalkraft ausweiten.

Produktmarkierung mit Gebotszeichen

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.

Gehörschutz, Atemschutz und Augenschutz benutzen.

max 50 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

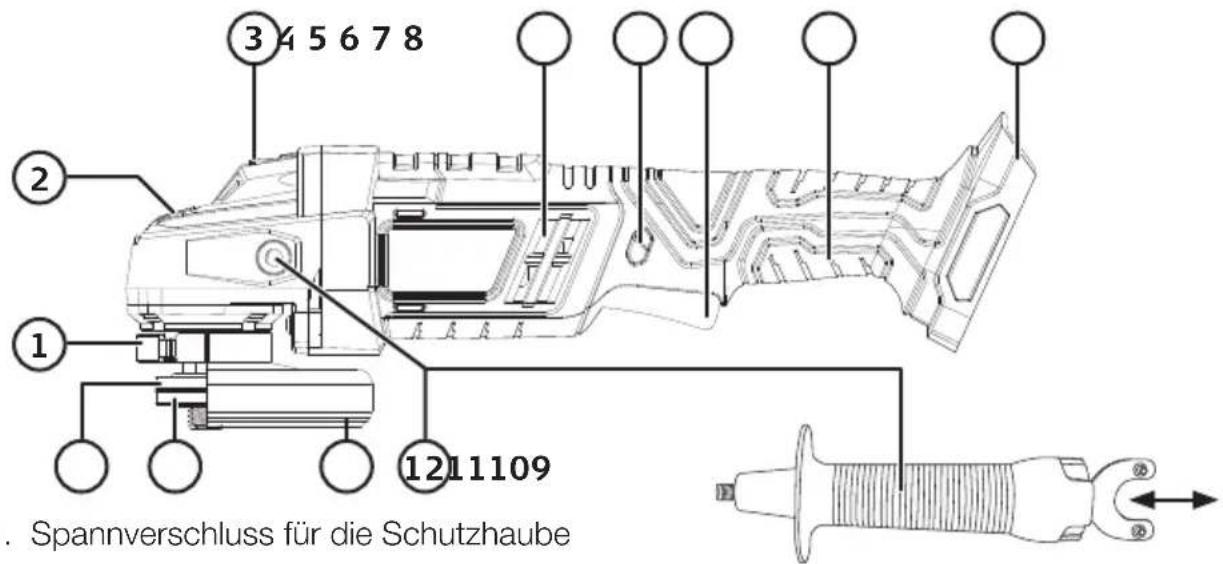

Produktbeschreibung

1. Spannverschluss für die Schutzhaube
2. Spindel-Arretierung
3. Halterung für Zusatz-Handgriff
4. Belüftungsöffnungen des Motors
5. Sicherheitssperre für den Stromschalter
6. Stromschalter
7. Griff
8. Akkuhalterung

9. Aufnahmeflansch

10. Spannmutter

11. Schutzhaube zum Schleifen

12. Zusatz-Handgriff mit Schlüssel für den Zubehörwechsel, eine Halterung an jeder Seite und eine Halterung an der Oberseite

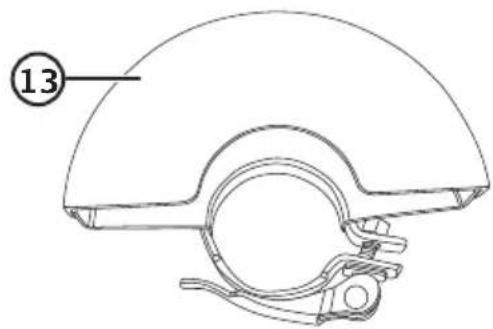

13. Schutzhaube zum Schneiden (extra Zubehör, separat erhältlich)

Bedienung

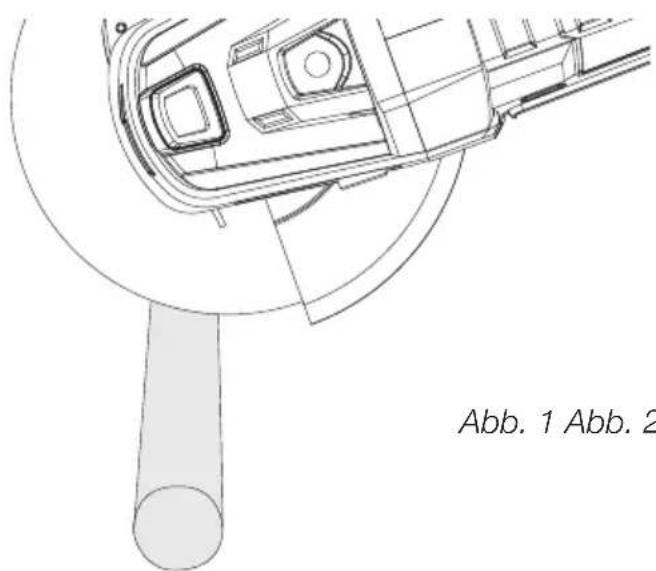

Einbau von Trenn-/Schleifscheibe und anderem Zubehör

Die richtige Sorte an Trennscheibe verwenden. Trennscheiben zum Schneiden (siehe Abb.1 unten) und Schleifscheiben zum Schleifen (siehe Abb. 2 unten) benutzen.

Ausschließlich ∅ 115 mm Trenn- und Schleifscheiben mit 22 mm Lochdurchmesser benutzen.

1. Die Spannmutter abnehmen, die Spindel-Arretiertaste runterdrücken und bei Bedarf den Spannschlüssel zum Lösen der Mutter benutzen.

2. Eine Schleifscheibe oder anderes Zubehör auf den Aufnahmeflansch setzen, dabei sicherstellen, dass die Schleifscheibe/das Zubehör auf dem Flansch zentriert ist.

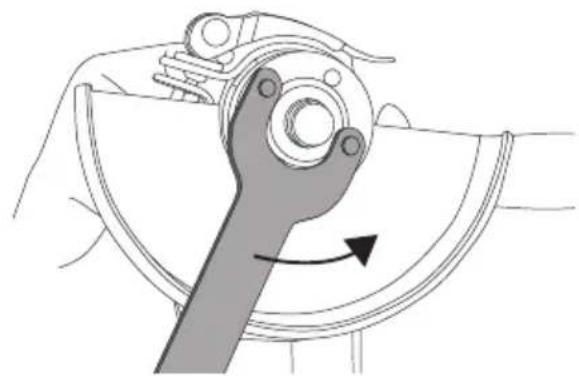

3. Die Spannmutter wieder anschrauben. Die Spindel-Arretiertaste runterdrücken und die Spannmutter mit dem Spannschlüssel ordentlich festdrehen.

4. Die Spindel-Arretiertaste loslassen und überprüfen, ob die Schleifscheibe/das Zubehör frei rotieren kann.

Die Schutzhaube muss bei Verwendung der Maschine immer montiert sein.

Beim Schneiden mit Trennscheiben aus gebundenem Schleifmittel ist eine spezielle Schutzhaube (13) nötig.

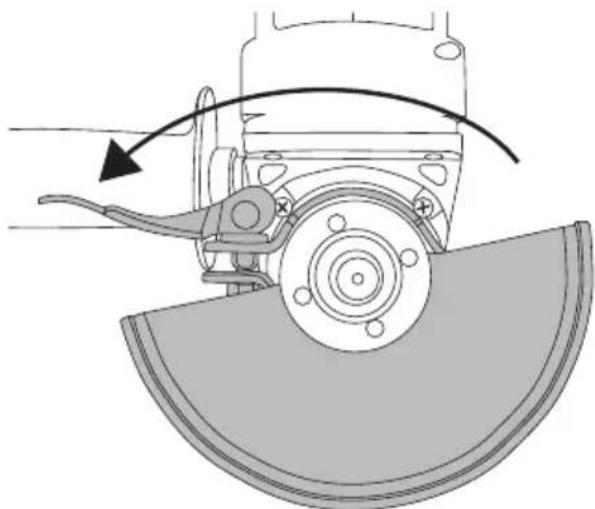

1. Den Spannverschluss der Schutzhaube lösen.
2. Die Schutzhaube richtig wenden (siehe Bild).
3. Die Schutzhaube auf die Aufnahme am Elektrowerkzeug legen, bis die Codiernocken der Schutzhaube mit der Aufnahme übereinstimmen. Den Spannverschluss zurückklappen, um die Position zu fixieren.
4. Sicherstellen, dass die Schutzhaube fest sitzt.

Den Zusatz-Handgriff in der Halterung befestigen, die sich am Besten für die aus-zuführende Arbeit eignet.

Akku

Einen LXC-Akku ans Gerät anschließen und dabei sicherstellen, dass dieser komplett in die Halterung eingeschoben ist.

Ein/Aus

Achtung: Vor Inbetriebnahme alle Sicherheitshinweise (siehe oben) sorgfältig durchlesen.

1. Den Sicherheitsriegel runterdrücken.
2. Den Ein-/Ausschalter drücken, der Winkelschleifer wird eingeschaltet.
3. Den Ein-/Ausschalter loslassen, der Winkelschleifer wird abgeschaltet.

Überlastung und Schutz

Der Akku ist mit einer Reihe von Schutzvorrichtungen ausgestattet, um Beschädigungen zu verhindern.

- Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter loslassen und ein paar Sekunden warten, sodass das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.

• Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Vor einem erneuten Startversuch muss sich das Gerät bzw. der Akku abkühlen können. Ein gefährliches Temperaturniveau kann auch durch direkte Sonneneinstrahlung verursacht werden. Dies ist zu vermeiden.
• Der Akku hat einen Unterspannungsschutz, welcher aktiviert wird, wenn der Akku leer wird. Der Unterspannungsschutz schaltet dann das Gerät automatisch ab, damit der Akku geladen werden kann.

Pflege, Wartung und Aufbewahrung

Vor Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

Reinigung und Aufbewahrung

• Das Gerät äußerlich mit einer weichen Bürste oder einem weichen Tuch reinigen. Niemals Wasser, Lösungsmittel oder scharfe Chemikalien verwenden.
• Regelmäßig sämtlichen Schmutz entfernen, vor allem an den Belüftungsöffnungen (4) des Motors.
• Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist entladen oder falsch eingelegt. Den Akku laden und sicherstellen, dass er korrekt im Gerät sitzt.
Das Gerät läuft langsam und/oder schaltet sich ab.	Zu harter Druck. Weniger Druck benutzen.Der Akku ist möglicherweise überhitzt. Siehe Abschnitt Überlastung und Schutzvorrichtungen.
Schlechte Akku-laufzeit.	Der Akku ist nicht vollständig geladen. Es kann sein, dass mehrere Ladezyklen zu 100 % nötig sind, bevor die volle Leistung erreicht wird.Der Akku muss ausgetauscht werden.
Der Akku wird nicht geladen.	Der Akku ist nicht ordnungsgemäß im Ladegerät eingesetzt.Die Kontakte von Akku und Ladegerät sind verschmutzt. Den Stecker des Ladegerätes abziehen und die Kontakte reinigen.Der Stecker ist nicht ordnungsgemäß an die Steckdose angeschlossen.Sicherstellen, dass Spannung auf der Steckdose liegt.Das Ladegerät oder das Netzkabel ist beschädigt.Der Akku muss ausgetauscht werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Scheibendurchmesser 115 mm

Spindelgewinde M14

Max. Drehzahl 8200 /min

Schallpegel LpA = 83,2 dB(A), unsicherheit KpA = 3 dB (A)

LwA = 94,2 dB(A), unsicherheit KwA = 3 dB(A)

Schwingungsemissionswert a _h,AG = 5,569 m/s ^2 , unsicherheit K = 1,5 m/s ^2

Akku 18 V Lithium-Ionen LXC (separat erhältlich)

Gewicht 1,7 kg (ohne Akku)

(Akku und Ladegerät separat erhältlich)

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 60745 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
• Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Angle Grinder

41-1371

DSM007-180
