Produkttyp	Sladdlös vinkelslip
Märke	Cocraft
Modell	LXC AG18 (DSM007-180)
Skivkapacitet	115 mm (4,5 tum)
Spindelgänga	M14
Max hastighet (obelastad)	8200 varv/min
Bulleremission (LpA)	83,2 dB(A) (K=3 dB(A))
Bulleremission (LwA)	94,2 dB(A) (K=3 dB(A))
Vibrationsnivå (ah,AG)	5,569 m/s² (K=1,5 m/s²)
Batterityp	18 V litiumjon LXC-serie (säljs separat)
Vikt (utan batteri)	1,7 kg
Motorhus ventilationsöppningar	Ja, för kylning
Spindellås	För enkelt skivbyte
Sidohandtag	Två monteringspositioner (sida och topp)
Skärmskydd	Justerbart, med kamspänningsklämma
Skärskivskydd	Separat tillbehör (säljs separat)
Strömavtryckarsäkring	Förhindrar oavsiktlig start
Överbelastningsskydd	Självåterställande termiskt och strömöverbelastningsskydd
Underspänningsskydd	Djupurladdningsskydd för batteri
Ingående tillbehör	Sidohandtag med skruvnyckel, slipskivans skärmskydd
Rengöring och underhåll	Ta bort batteriet, rengör med mjuk borste; inget vatten/lösningsmedel
Förvaring	Torr plats, utom räckhåll för barn
Kompatibel skivhål	22 mm centrumhål
Kompatibla tillbehör	Slipskivor, kapskivor, stålborstar, stödplattor

Vanliga frågor - LXC AG18 Cocraft

Vilket batteri använder Cocraft LXC AG18?

Vinkelslipen använder 18 V litiumjon LXC-serie batterier (säljs separat).

Hur byter jag slipskivan?

Tryck på spindellåset och använd medföljande skruvnyckel för att lossa ytterflänsen. Ta bort den gamla skivan, placera den nya skivan (115 mm, 22 mm hål) på innerflänsen, sätt sedan tillbaka ytterflänsen och dra åt med skruvnyckeln medan du håller spindellåset.

Kan jag använda slipen för kapning?

Ja, men du måste använda ett kapskivskydd (säljs separat) och en lämplig kapskiva. Slipa aldrig med sidan av en kapskiva.

Varför stannar slipen plötsligt?

Det kan bero på överbelastningsskydd (självåterställande) eller överhettningsskydd. Släpp avtryckaren, vänta några sekunder och starta om utan belastning. Vid överhettning, låt verktyget svalna.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid ögonskydd, hörselskydd och dammask. Använd sidohandtaget, håll skyddet på plats och undvik lösa kläder. Läs hela säkerhetsavsnittet i manualen.

Hur rengör jag vinkelslipen?

Ta bort batteriet. Använd en mjuk borste eller trasa för att rengöra utsidan och ventilationsöppningarna. Använd aldrig vatten, lösningsmedel eller frätande kemikalier.

Vilken är den maximala skivstorleken?

Den maximala skivdiametern är 115 mm med ett 22 mm centrumhål. Använd inte större skivor.

Kan jag använda stålborstar med denna slip?

Ja, men se till att borsthjulet inte vidrör skyddet och använd lämplig personlig skyddsutrustning. Borststrån kan lossna.

Hur justerar jag skärmskyddet?

Lossa kamspänningsklämman, vrid skyddet till önskat läge och dra åt klämman. Se till att skyddets flikar sitter ordentligt i kugghusets urtag.

Vad gör underspänningsskyddet?

Det stänger automatiskt av slipen när batteriet är urladdat för att förhindra djupurladdning. Batteriet måste sedan laddas.

BRUKSANVISNING LXC AG18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Generella säkerhetsinstruktioner för laddbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta ieda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER!

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm och ångor.
c) Håll barn och åskådare på avständ när du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära eller dra handverktyget eller för att rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Ladda batteriet endast med en laddare som är utvald av tillverkaren.
En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
b) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.
c) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
d) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsvarningar gällande slipning, putsning, trådborstning eller kapning

a) Använd sidohandtag om sådant medföljer verktyget. Om du förlorar kontrollen över verktyget kan detta leda till personskada.
b) Håll i elhandverktygets isolerade handtag när du använder det där skärverktyget kan komma i kontakt med dolda ledningar. Om skärverktyget kommer i kontakt med strömförande ledningar kan oisolerade delar av elhandverktyget bli strömförande och användaren riskerar att utsättas för elektrisk stöt.
c) Detta elektriska handverktyg är avsett för slipning, putsning, trådborstning och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.
d) Polering rekommenderas ej att utföras med detta elektriska handverktyg. Utförande av arbeten som detta verktyg inte är avsett för kan orsaka fara och leda till personlig skada.

e) Använd inte tillbehör som inte är speciellt avsedda och rekommenderade av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska handverktyg är det ingen försäkran om säker användning.
f) Märkhastigheten på tillbehöret måste minst motsvara den maximala hastigheten märkt på det elektriska handverktyget. Tillbehör som roterar snabbare än märkhastigheten kan gå sönder och falla isär.
g) Ytterdiametern och tjockleken på tillbehöret måste vara inom märkkapaciteten på ditt elektriska handverktyg.
h) Axelstorleken på skivor, flänsar och stödrondeller eller något annat tillbehör måste passa spindeln på ditt elektriska handverktyg ordentligt. Tillbehör vars fästhål inte passar ihop med det monterade tillbehöret hamnar i obalans, vibrerar häftigt och kan orsaka att du tappar kontrollen.
i) Använd inte ett skadat tillbehör. Inspektera tillbehören och se om det finns flisor eller sprickor på slipskivorna, sprickor, nötningar eller slitage på stödrondellen, eller lös eller trasig borst på stålborstrondellerna. Om du tappar ditt elektriska handverktyg eller ett tillbehör, kontrollera om det finns skador eller montera ett oskadat tillbehör. Efter inspektion och montering av ett tillbehör, placera dig själv och åskådare utanför maskinens riskområde och kör det elektriska handverktyget på fullt varvtal i en minut. Skadade tillbehör går normalt sönder under testperioden.
j) Bär personlig skyddsutrustning. Beroende på hur du använder maskinen, använd ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd, handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som bildas vid olika arbetsmoment. Andningsskyddet ska kunna filtrera partiklar som bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.
k) Håll åskådare på behörigt avständ från arbetsplatsen. Alla som besöker arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets omedelbara närområde.
I) Placera sladden på avständ från det roterande tillbehöret. Om du förlorar kontrollen kan sladden kapas eller fastna och din hand eller arm kan dras in i det roterande tillbehöret.
m) Lägg aldrig ifrån dig det elektriska handverktyget innan tillbehöret har stannat helt. Det roterande tillbehöret kan fastna i underlaget och dra iväg verktyget utanför din kontroll.
n) Kör inte det elektriska handverktyget när du bär det med dig. Oavsiktlig kontakt med det roterande tillbehöret kan göra att det fastnar i dina kläder och dra verktyget mot kroppen.
o) Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig damm som kommer in under höljet, och överflödigt metallspan som ansamlats kan orsaka elektriska faror.
p) Använd inte det elektriska handverktyget i närheten av lättantändliga material. Gnistor kan antända dessa material.
q) Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

Kast och tillhörande varningar

Kast är en plötslig reaktion på en klämd eller fastkörd rondell, stödrondell, trådborste eller något annat tillbehör. Klämning eller fastkörning orsakar ett snabbt stopp av det roterande tillbehöret som i sin tur gör att det elektriska handverktyget tvingas i motsatt riktning mot tillbehörets rotation vid fastkörningspunkten.

Till exempel, om en slipskiva fastnar eller kläms fast i arbetsstycket kan kanten av slipskivan få grepp i arbetsstycket och orsaka att slipskivan gräver sig ner eller kastas upp. Slipskivan kastas antingen mot eller bort från användaren, beroende på rotationsriktningen på slipskivan när den fastnar. Slipskivor kan också gå sönder under dessa omständigheter.

Kast är resultatet av att det elektriska handverktyget används på fel sätt, för fel saker eller under felaktiga förhållanden och kan undvikas genom att nedanstående försiktighetsåtgärder vidtas.

a) Håll stadigt i det elektriska handverktyget och håll armarna och kroppen så att du kan parera kast. Använd alltid hjälphandtaget om det finns ett sådant för maximal kontroll över kast eller reaktioner på vridmomentet vid start. Kast eller reaktioner på vridmomentet kan kontrolleras av användaren om nödvändiga försiktighets-åtgärder vidtas.
b) Placera aldrig din hand nära det roterande tillbehöret. Tillbehöret kan få ett kast över din hand.
c) Ställ dig inte inom det område där det elektriska handverktyget kan tänkas hamna om det inträffar ett kast. Kast driver verktyget i motsatt riktning mot slipskivans rotation vid fastkörningspunkten.
d) Var extra försiktig när du bearbetar hörn, vassa kanter etc. Undvik att studsa med och sätta fast tillbehöret. Hörn, vassa kanter och studsning har en tendens att sätta fast det roterande tillbehöret och orsaka kast eller att du tappar kontrollen över verktyget.
e) Montera aldrig fast ett sågblad med sågkedja för träbearbetning eller ett tandat sågblad. Sådana blad orsakar frekventa kast och gör att du tappar kontrollen.

Säkerhetsvarningar speciellt för slipning och kapning med kapskiva

a) Använd endast skivtyper som är rekommenderade för det elektriska handverktyget och ett speciellt sprängskydd avsett för den valda kapskivan. Skivor som inte är avsedda för det elektriska handverktyget kan inte skyddas ordentligt och kan vara farliga.
b) Sprängskyddet ska monteras på det elektriska handverktyget på ett säkert sätt och inställt för maximal säkerhet, så att användaren utsätts för så liten del som möjligt av skivan. Sprängskyddet hjälper till att skydda användaren från trasiga skivdelar och oavsiktlig kontakt med skivan.
c) Skivorna får endast användas för rekommenderade arbetsmoment. Till exempel: Slipa inte med sidan av en kapskiva. Kapskivor är avsedda för slipning med kanten, utsätts de för krafter från sidan kan de splittras.

d) Använd alltid oskadade skivflänsar av rätt storlek och form för den skiva du har valt. Passande skivflänsar stöder skivan och minskar risken för att den ska gå sönder. Flänsar för kapskivor kan vara olika mot dem som används för slipskivor.
e) Använd aldrig nedslitna skivor från ett större elektrisk handverktyg. Skivor avsedda för större elektriska handverktyg passar inte för det varvtal som mindre verktyg har och kan därför spricka.

Ytterligare säkerhetsvarningar speciellt för kapning med kapskiva

a) Pressa inte kapskivan eller lägg på för mycket tryck. Försök inte att kapa för djupt. Överbelastning av skivan ökar trycket och mottagligheten för att skivan ska vridas eller fastna i snittet och risken för kast eller att skivan går sönder.

b) Ställ dig aldrig i linje med eller bakom den roterande skivan. När skivan under användning rör sig bort från dig kan ett kast driva den roterande skivan och det elektriska handverktyget direkt mot dig.

c) När skivan fastnar eller om du av någon anledning vill avbryta en kapning, stäng av det elektriska handverktyget och håll still det tills skivan har stannat helt. Försök aldrig att ta bort kapskivan från kapspåret medan skivan är i rörelse eftersom det då kan inträffa kast. Undersök och vidta nödvändiga åtgärder för att minimera riskerna för att kapskivan ska fastna.

d) Efter stopp, återstarta inte kapningen med skivan i arbetsstycket. Låt skivan nå fullt varvtal först och fortsätt sedan försiktigt i kapspåret. Skivan kan fastna, vandra upp ur kapspåret eller orsaka kast om kapningen återstartas i arbetsstycket.

e) Stöd stora skivor eller andra stora arbetsstycken för att minimera risken för fastkörning eller kast. Stora skivor tenderar att bågna av sin egen vikt. Stöd måste placeras under skivan nära kapspåret och nära kanten på arbetsstycket på båda sidor om kapskivan.

f) Var extra försiktig vid instickskapning i väggar eller andra föremål där du inte ser var du sågar. Den utskjutande sågklingan kan såga i gas- eller vattenledningar, elkablar eller andra föremål som kan orsaka kast.

Säkerhetsvarningar speciellt för putsning

a) Använd inte för stora sliprondeller. Följ tillverkarens rekommendationer när du väljer sliprondeller. Större sliprondeller som sticker ut utanför stödrondellen innebär risk för sönderslitning och kan orsaka att rondellen fastnar, går sönder eller att det inträffar kast.

Säkerhetsvarningar speciellt för trådborstning

a) Tänk på att borst lossnar från trådborsten även vid normal användning. Pressa inte trådborsten genom att lägga på för mycket tryck. Lös borst kan enkelt gå igenom tunna kläder eller huden.
b) Om sprängskydd rekommenderas vid trådborstning, se till att trådborsten inte rör vid sprängskyddet. Trådborst kan expandera av arbetsbelastningen eller av centrifugalkraften.

Produktmärkning med säkerhetssymboler

Läs igenom hela bruksanvisningen före användning och spara den sedan som referensmaterial.

Använd hörselskydd, andningsskydd och skyddsglasögon/visir.

max 50 °C

Håll batteriet på avständ från värme, t.ex. ihållande solljus eller öppen eld, vatten och fukt. Risk för explosion.

Produktbeskrivning

1. Excenterlås för sprängskydd
2. Spindellås
3. Fäste för stödhandtag
4. Motors ventilationsöppningar
5. Säkerhetsspärr för strömbrytare
6. Strömbrytare
7. Handtag
8. Batterifäste

9. Inre fläns

10. Yttre fläns

11. Sprängskydd för slipning

12. Stödhandtag med nyckel för byte av tillbehör, ett fäste på vardera sidan

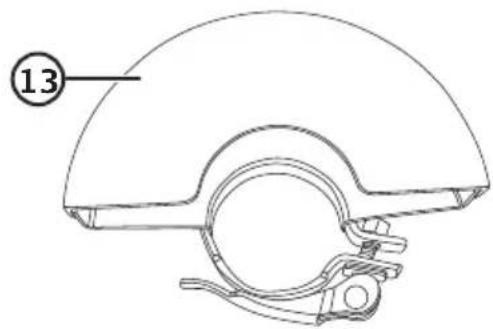

13. Sprängskydd för kapning (extra tillbehör, säljs separat)

Användning

Montering av kap-/slipskiva eller andra tillbehör

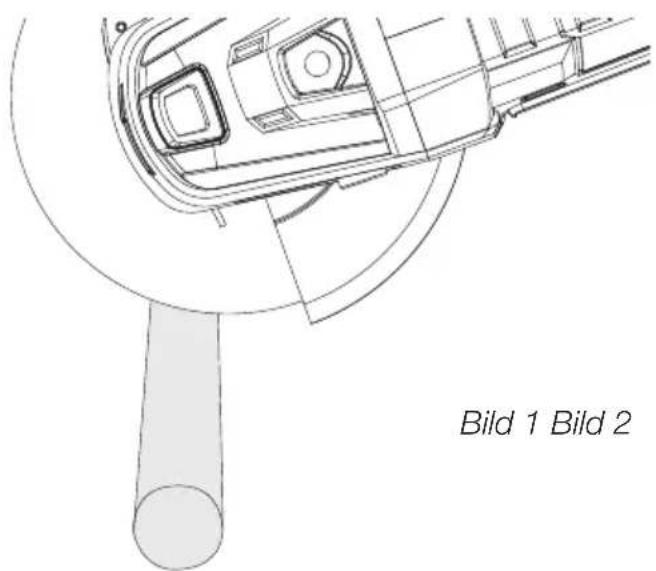

Använd rätt typ av skiva. Använd kapskivor till kapning (bild 1 nedan) och slipskivor till slipning (bild 2 nedan).

Använd endast ∅115 mm kap- och slipskivor med 22 mm hål.

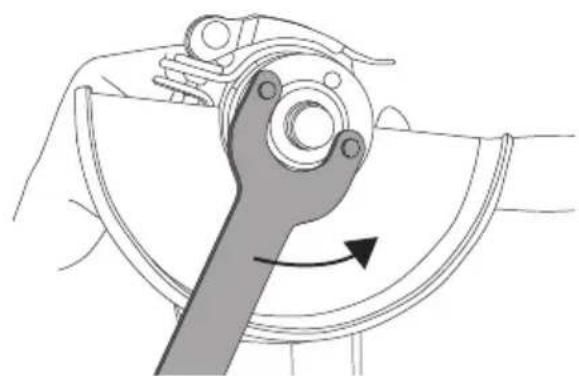

1. Demontera den yttre flänsen, tryck in spindellåset och använd nyckeln för att lossa flänsen om den sitter hårt.
2. Sätt en slipskiva eller annat tillbehör på den inre flänsen, var noga så att slipskivan/tillbehöret centreras på flänsen.
3. Skruva tillbaka den yttre flänsen. Tryck in spindellåset och dra fast flänsen ordentligt med nyckeln.
4. Släpp spindellåset och kontrollera att slipskivan/tillbehöret roterar fritt.

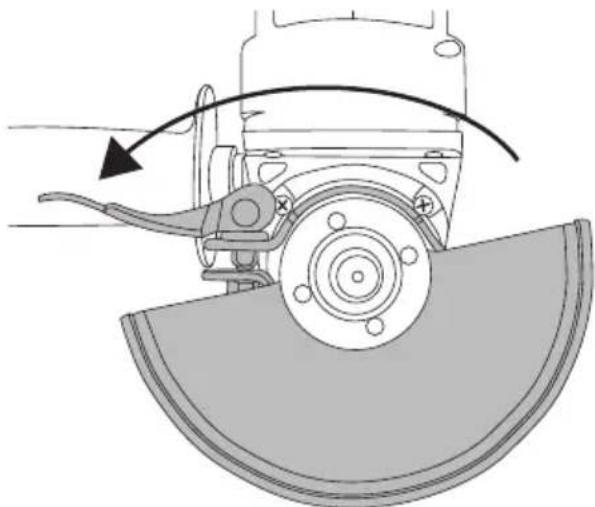

Sprängskyddet måste alltid vara monterat när vinkelslipen används. För kapning med skivor av bundna slipmedel krävs ett speciellt sprängskydd (13).

1. Lossa sprängskyddets excenterlås.
2. Sprängskyddets fäste har tre stansningar och halsen på växelhuset har motsvarande tre urtag, vänd sprängskyddet som bilden visar när det skjuts på halsen.
3. Efter att sprängskyddet har skjutits på halsen kan det vridas till lämplig position. Lås genom att vika tillbaka excenterlåset.
4. Kontrollera att skyddet sitter ordentligt.

Montera stödhandtaget i det fäste som passar bäst för det arbete som ska utföras.

Batteri

Anslut ett LXC-batteri till vinkelslipen och se till så att det är helt inskjutet i fästet.

På/av

Obs! Läs noggrant igenom alla säkerhetsföreskrifter ovan innan du startar vinkelslipen.

1. Tryck in säkerhetsspärren.
2. Tryck in strömbrytaren, vinkelslipen startar.
3. Släpp strömbrytaren, vinkelslipen slås av.

Överbelastning och skydd

Batteriet är utrustat med ett antal skydd för att undvika skada på vinkelslip och batteri.

• Vid kortvarig hög belastning kan överbelastningsskyddet stänga av vinkelslipen. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att vinkelslipen är utan belastning och starta den på nytt. Vinkelslipen ska nu fungera normalt igen.
• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av vinkelslipen. Skyddet är självåterställande men vinkelslipen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt vinkelslipen/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt sollius vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av vinkelslipen automatiskt och batteriet måste laddas.

Skötsel, underhåll och förvaring

Ta alltid ut batteriet ur vinkelslipen före justering, service eller underhåll.

Rengöring och förvaring

• Rengör vinkelslipen utvändigt med en mjuk borste eller trasa. Använd inte vatten, lösningsmedel eller frätande kemikalier.
• Avlägsna regelbundet alla föroreningar, speciellt från motorns ventilationsöppningar (4).
• Förvara vinkelslipen torrt och utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Vinkelslipen startar inte.	Batteriet är urladdat eller felaktigt monterat. Ladda batteriet och se till att det är helt inskjutet i vinkelslipen.
Vinkelslipen går sakta och/eller stängs av.	För hård matning. Minska på matningen.Batteriet kan vara överhettat.Se avsnittet Överbelastning och skydd.
Dålig batteritid. •	Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.Batteriet behöver bytas ut.
Batteriet laddas inte.	Batteriet sitter inte ordentligt inskjutet i laddaren.Batteriets eller laddarens kontakter är förorenade. Dra ut laddarens stickpropp ur vägguttaget och gör ren kontakterna.Stickproppen sitter inte ordentligt i vägguttaget.Finns det ström i vägguttaget?Laddaren eller nätkabeln är skadade.Batteriet behöver bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Passande skivdiameter 115 mm

Spindelgäng M14

Max varvtal 8200 v/min

Ljud LpA = 83,2 dB(A), onoggrannhet KpA = 3 dB(A)

LwA = 94,2 dB(A), onoggrannhet KwA = 3 dB(A)

Vibrationsvärde a h_,AG=5,569 m/s^2 , onoggrannhet K=1,5 m/s²

Batteri 18 V litiumjon LXC (säljs separat)

Vikt 1,7 kg (utan batteri)

(Batteri och laddare säljs separat)

Vibration

- Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.

- Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

- Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.

- För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Vinkelsliper

Art.nr. 41-1371 Modell DSM007-180

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
