BRUKSANVISNING HB-125 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner

Varning! För att minska risken för brand, elektrisk stöt eller personskada ska grundläggande säkerhetsföreskrifter följas när elektriska verktyg används. Läs och spara alla nedanstående instruktioner innan du använder det elektriska verktyget.

1. Håll arbetsutrymmet rent

- Belamrade ytor och bänkar inbjuder till olyckor.

2. Miljön kring arbetsområdet

• Utsätt inte elverktyget för regn.
• Använd inte verktyget på fuktiga eller våta platser.
• Se till att ha god arbetsbelysning.
• Använd inte elverktyget på platser där brännbara gaser eller vätskor förvaras.

3. Skydd mot elektrisk stöt

- Undvik kroppskontakt med jordade föremål som vattenledningar, element, köksspisar etc.

4. Håll andra personer på avständ

- Tillåt aldrig personer, särskilt barn, som inte deltar i arbetet att röra vid elverktyget eller anslutningskablarna. Håll obehöriga på avständ från arbetsområdet.

5. Förvaring av elverktyg

- Elverktyg som inte används ska förvaras i ett låst, torrt utrymme utom räckhåll för barn.

6. Pressa inte elverktyget

- Arbetsresultatet blir bättre och utförs på ett säkert sätt om elverktyget används med avsedd matningshastighet.

7. Använd rätt verktyg

• Pressa inte små verktyg till att utföra arbetsuppgifter som kräver verktyg med högre kapacitet.
• Använd inte ett elverktyg till arbetsuppgifter som det inte är avsett för. Använd t.ex. inte en cirkelsåg till att kapa trädgrenar eller trädstammar.

8. Bär lämplig klädsel

• Bär aldrig löst hängande kläder eller smycken, de kan fastna i roterande delar.
• Använd halksäkra skor om arbetet utförs utomhus.
• Bär hårnät eller liknande om du har långt här.

9. Använd skyddsutrustning

• Använd skyddsglasögon.
• Använd andningsmask om arbetsmomentet skapar mycket damm.

10. Anslut dammutsug

- Om elverktyget har en anslutning för dammutsug, försäkra dig om att dammutsugningsutrustningen är korrekt ansluten och används på rätt sätt.

11. Se till att inte nätkabeln skadas

- Ta alltid tag i stickproppen när du drar ut den ur vägguttaget, dra aldrig i kabeln. Håll nätkabeln på avständ från värme, olja och vassa kanter.

12. Spänn fast arbetsstycket

- Spänn om möjligt fast arbetsstycket. Det är säkrare än att hålla det med handen.

13. Sträck dig inte för långt

- Stå hela tiden stadigt med båda fötterna i marken och se till att ha bra balans.

14. Underhåll alla verktyg noggrant

• Se till att alla verktyg är vassa och rena för ett gott arbetsresultat och för att arbetet ska utföras på ett säkert sätt.
• Följ alla instruktioner för smörjning och byte av verktyg.
• Kontrollera elverktygets nätkabel regelbundet. Om den på något sätt är skadad ska den bytas av behörig elektriker.
• Kontrollera ev. skarvkablar regelbundet. Byt kablar om de på något sätt är skadade.
• Hålla alla handtag torra, rena och fria från olja och fett.

15. Koppla alltid bort verktyget från elnätet

- Koppla bort verktyget från elnätet när det inte används, före service och underhåll och när du byter verktyg som t.ex. sågklingor, sågblad och bits.

16. Ta bort justerverktyg och nycklar

- Ta för vana att alltid kontrollera att justerverktyg och nycklar är borttagna från verktyget innan det slås på.

17. Undvik oavsiktlig start

- Försäkra dig om att strömbrytaren står i läge "OFF" innan elverktyget ansluts till elnätet.

18. Använd rätt typ av skarvkablar

- Om du använder elverktyget utomhus, använd endast skarvkablar som är märkta och avsedda utomhusbruk.

19. Var uppmärksam

- Tänk på vad du gör, använd sunt förnuft och använd aldrig elverktyget om du är trött, sjuk eller påverkad av medicin, alkohol eller andra droger.

20. Kontrollera att elverktyget är oskadat

• Innan elverktyget används kontrollera att det fungerar normalt och på det sätt som beskrivs i den här bruksanvisningen.
• Kontrollera att alla rörliga delar är oskadade, rätt monterade och roterar fritt.
• Skadade skyddsanordningar ska bytas av auktoriserad servicepersonal om inte andra instruktioner ges i den här bruksanvisningen.
• Skadade strömbrytare ska bytas av behörig elektriker.
• Använd aldrig elverktyget om det inte kan slås på eller av med strömbrytaren.

21. Varning!

- Använd inga andra tillbehör än de som nämns i den här bruksanvisningen.

Risk för personskada.

22. Elverktyget ska repareras av auktoriserad servicepersonal

- Elverktyget överensstämmer med relevanta säkerhetsföreskrifter. Reparationer ska utföras av auktoriserad service personal med originalreservdelar. Om inte så sker finns risk för allvarlig personskada.

Särskilda säkerhetsföreskrifter för bänkslipmaskin

- Använd alltid skyddsglasögon och skyddskläder.

- Dra inte åt spindelmuttern för hårt.

- Justera avståndet mellan slipskivan och anhållet till max 2 mm och mellan slipskivan och gnistskyddet till max 2 mm. Varning! Om avståndet överstiger 2 mm är slipskivan utsliten och ska omedelbart bytas ut.

- Avlägsna regelbundet slipdamm som samlas omkring bänkslipmaskinen.

- Håll alltid armar, händer, fingrar och kroppsdelar borta från slipskivan när bänkslipmaskinen används.

- Använd inte bänkslipmaskinen i explosiva miljöer eller i närheten av brandfarliga vätskor eller gaser.

- Använd inte bänkslipmaskinen innan den har blivit monterad enligt avsnittet Montering i denna bruksanvisning.

- Slipskivor och andra tillbehör måste vara anpassade för att tåla ett varvtal som minst motsvarar bänkslipmaskinens varvtal obelastad.

- Kontrollera slipskivan noggrant för att upptäcka ev. skador innan användning. Använd aldrig en skadad slipskiva. Byt ut en sprucken skiva omedelbart.

- Använd aldrig en slipskiva vars diameter är större eller mindre än 125 mm. Läs och följ slipskivetillverkarens instruktioner för montering och användning.

- Ha alltid en slipskiva eller ett tillbehör monterat på bänkslipmaskinens båda axlar när den används.

- Slipskivor kan kasta iväg gnistor och andra partiklar. Säkerställ att gnistor inte riktas direkt mot användaren, andra i närheten eller brännbara material.

- Använd aldrig slipskivans sidor för slipning, använd endast slipytan.

- Använd endast flänsar anpassade till bänkslipmaskinen.

- Stäng av bänkslipmaskinen med strömbrytaren och dra ut nätkabeln ur vägguttaget. Vänta tills slipskivan stannar helt innan några justeringar utförs.

- Dra alltid åt vredet för justering av anhållet innan användning.

- Håll alltid arbetsstycket i ett fast grepp under slipning. Använd om möjligt en tång eller för ändamålet avsedd jigg eller hållare.

- Undvik kast genom att lägga arbetsstycket mot anhållet och slipa mot slipskivans nedre halva.

Produktmärkning med säkerhetssymboler

Läs igenom hela bruksanvisningen före användning och spara den sedan som referensmaterial.

Använd alltid hörselskydd.

Använd alltid skyddsglasögon eller visir samt andningsskydd.

Använd skyddshandskar.

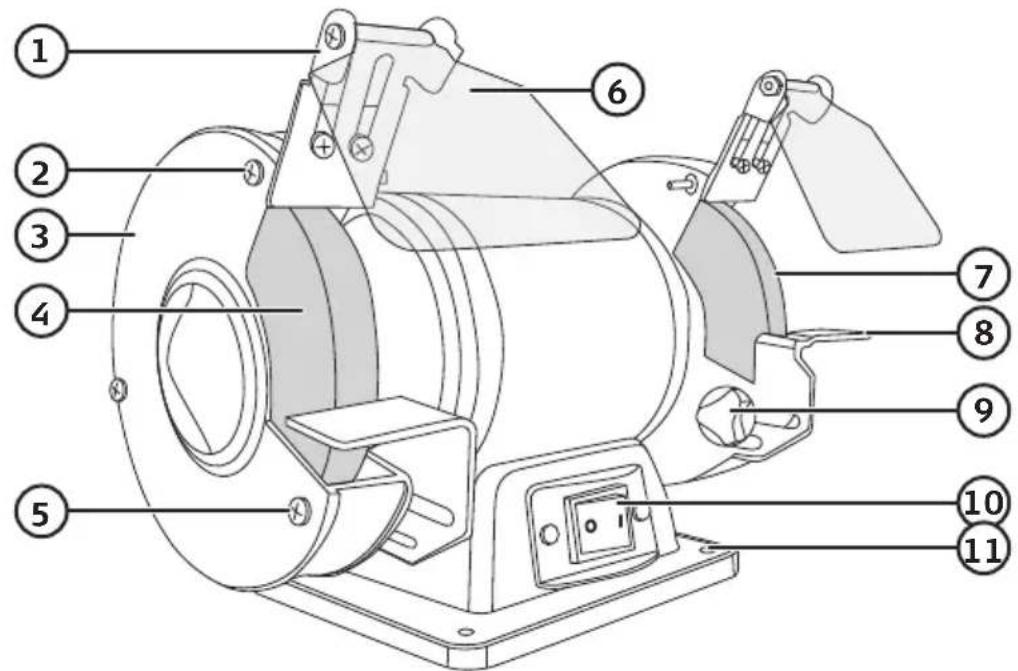

Produktbeskrivning

1. Gnistskydd/fäste för skyddsglas
2. Fästskruv för sprängskydd
3. Sprängskydd för slipskiva
4. Slipskiva (korn 36 - grov)
5. Fästskruv för sprängskydd och anhåll

6. Skyddsglas

7. Slipskiva (korn 60 - medium)

8. Anhåll

9. Låsvred för anhåll

10. [1]/[0] Strömbrytare på/av

11. Monteringshål

Montering

Varning! Anslut inte stickproppen till ett eluttag innan bänkslipmaskinen är helt monterad och justerad samt bruksanvisningen och varningstexten är läst.

1. Skruva fast bänkslipmaskinen genom de fyra monteringshålen (11) på ett stabilt underlag, t.ex. en arbetsbänk. Använd skruvar som är anpassade för underlaget.
   Obs! Steg 2–4 utförs på bänkslipmaskinens båda sidor.
2. Montera anhållet (8) på sprängskyddet (3) med låsvredet (9). Justera avståndet mellan slipskiva och anhåll till max 2 mm.

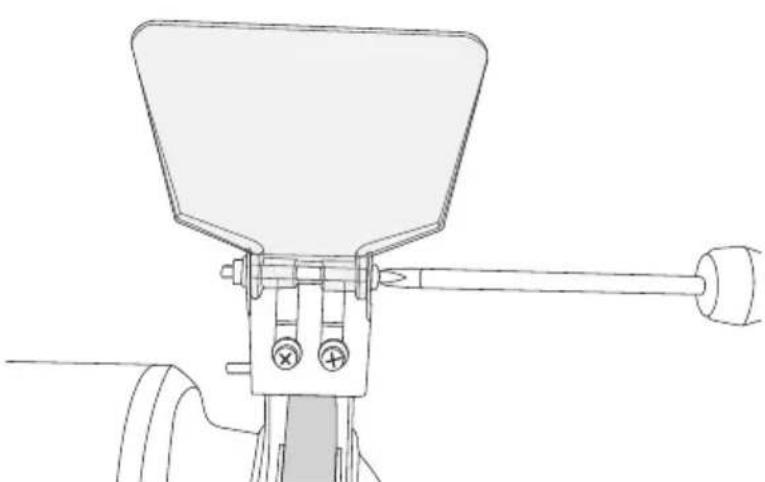

3. Montera gnistskyddet/fästet för skyddsglaset (1) på sprängskyddet med de båda skruvarna. Justera avståndet mellan slipskiva och gnistskydd till max 2 mm.

1. Montera skyddsglaset (6) på gnistskyddet/fästet för skyddsglaset. Ställ in skyddsglasets lutning och dra åt skruven så att skyddsglaset sitter stabilt men kan vinklas uppåt och nedåt.

Användning

Förberedelser

• Kontrollera att slipskivan kan rotera fritt innan du slår på maskinen.
• Justera skyddsglaset så att du har god överblick över slipningen.
• Kontrollera att avståndet mellan slipskivan och anhållet samt mellan slipskivan och gnistskyddet är 2 mm eller mindre.

Varning! Slipskivan slits och blir mindre allteftersom den används och därför måste denna kontroll alltid göras.

Slipning

1. Anslut stickproppen till ett eluttag.
2. Starta bänkslipmaskinen med strömbrytaren (10) och låt den gå upp i varv innan slipningen påbörjas.
3. Håll arbetsstycket med båda händerna och lägg det mot anhållet. Tryck försiktigt arbetsstycket mot slipskivan. Om slipskivans fart minskar vid slipningen måste du minska trycket mot slipskivan.
4. Håll arbetsstycket konstant i rörelse i sidled över slipskivans hela bredd för att undvika att skivan slits ojämnt.
5. Doppa arbetsstycket i vatten eller lämplig olja om det blir överhettat. Återuppta slipningen när arbetsstycket kallnat.
6. Stäng av bänkslipmaskinen med strömbrytaren och dra ut stickproppen.

Varning!

• Små arbetsstycken ska hållas fast med en tång eller motsvarande verktyg.
• Slipa aldrig på slipskivans sidor, det kan medföra att den spricker.
• De flesta material blir varma vid slipning, var försiktig när du hanterar arbetsstycket.

Byte av slipskiva

Varning! För att undvika risk för personskada genom oavsiktlig start av bänkslipmaskinen ska den stängas av och stickproppen ska vara utdragen ur eluttaget innan byte av slipskiva!

Obs!

• Ta inte bort skyddspapperen på sidorna av slipskivan, de gör att slipskivan hålls fast säkert av flänsarna.
• Kontrollera att den nya slipskivan inte har sprickor eller annan synlig skada innan montering. Använd aldrig en skadad slipskiva.

• Dra inte åt spindelmuttern för hårt så att slipskivan spricker.

• Ställ strömbrytaren på [0] och dra ut nätkabelns stickpropp ur eluttaget innan byte av slipskiva.

• Vik upp skyddsglaset.
• Släpp på skruvarna för gnistskyddet/skyddsglaset som då kan skjutas uppåt/nedåt.
• Lossa skruvarna som håller sprängskyddet och anhållet och dra ut dem från slipskivan.
• Håll fast slipskivan, lossa spindelmuttern medurs med en fast hylsa eller nyckel.
• Dra bort spindelmuttern, den yttre flänsen och den gamla slipskivan. Låt den inre flänsen sitta kvar på axeln.
• För på den nya slipskivan och den yttre flänsen på axeln. Dra fast spindelmuttern moturs, inte för hårt.
• Sätt sprängskyddet och anhållet på plats, justera avständet mellan slipskivan och anhållet till max 2 mm och dra åt skruvarna.

• Justera avståndet mellan slipskivan och gnistskyddet/skyddsglaset till max 2 mm och dra åt skruvarna.

• Kontrollera att slipskivan kan rotera fritt innan du startar bänkslipmaskinen.

• Stå på sidan om bänkslipmaskinen. Starta den och låt den gå i en minut för att kontrollera att slipskivan är balanserad innan du börjar slipa.

Skötsel och underhåll

Dra ut stickproppen ur vägguttaget innan rengöring. Torka av produkten med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Skifte av slipeskive

Lengde på ledning 1,8 m

Vekt 6 kg

Pöytähiomakone

Tuotenro 18-1378 Malli TDS-125A-UK

41-2017

TDS-125A

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
