Tuotetyyppi	Akkukulmahiomakone
Merkki	Cocraft
Malli	LXC AG18 (DSM007-180)
Laikan halkaisija	115 mm (4.5 in)
Karan kierre	M14
Maksiminopeus (kuormittamattomana)	8200 rpm
Melupäästö (LpA)	83.2 dB(A) (K=3 dB(A))
Melupäästö (LwA)	94.2 dB(A) (K=3 dB(A))
Tärinätaso (ah,AG)	5.569 m/s² (K=1.5 m/s²)
Akkutyyppi	18 V litiumioni LXC -sarja (myydään erikseen)
Paino (ilman akkua)	1.7 kg
Moottorikotelon tuuletusraot	Kyllä, jäähdytystä varten
Karan lukitus	Helpottaa laikan vaihtoa
Lisäkädensija	Kaksi kiinnitysasentoa (sivu ja ylä)
Sirpalesuojus	Säädettävä, nokkavipukiinnitys
Leikkuulaikan suojus	Erillinen lisävaruste (myydään erikseen)
Virtakytkimen turvalukitus	Estää tahattoman käynnistyksen
Ylikuormitussuoja	Itsepalautuva terminen ja virtaylikuormitus
Alijännitesuoja	Akun syväpurkaussuoja
Mukana tulevat lisävarusteet	Lisäkädensija avaimella, hiomalaikan suojakupu
Puhdistus ja huolto	Poista akku, puhdista pehmeällä harjalla; ei vettä/luottimia
Säilytys	Kuiva paikka, poissa lasten ulottuvilta
Yhteensopiva laikan reikäkoko	22 mm keskireikä
Yhteensopivat lisävarusteet	Hiomalaikat, leikkuulaikat, teräsharjat, taustatyynyt

Usein kysytyt kysymykset - LXC AG18 Cocraft

Mitä akkua Cocraft LXC AG18 käyttää?

Kulmahiomakone käyttää 18 V litiumioni LXC -sarjan akkuja (myydään erikseen).

Kuinka vaihdan hiomalaikan?

Paina karan lukitusta ja käytä mukana tulevaa avainta ulomman laipan löysäämiseen. Poista vanha laikka, aseta uusi laikka (115 mm, 22 mm reikä) sisemmälle laipalle, kiinnitä ulompi laippa takaisin ja kiristä avaimella pitäen karan lukitusta painettuna.

Voiko tätä hiomakonetta käyttää leikkaamiseen?

Kyllä, mutta sinun on käytettävä leikkuulaikan suojusta (myydään erikseen) ja sopivaa leikkuulaikkaa. Älä koskaan hio leikkuulaikan sivulla.

Miksi hiomakone pysähtyy äkillisesti?

Se voi johtua ylikuormitussuojasta (itsepalautuva) tai ylikuumenemissuojasta. Vapauta liipaisin, odota muutama sekunti ja käynnistä uudelleen ilman kuormaa. Jos se on ylikuumentunut, anna työkalun jäähtyä.

Mitä turvatoimia minun tulisi noudattaa?

Käytä aina silmäsuojaimia, kuulosuojaimia ja pölynaamaria. Käytä lisäkädensijaa, pidä suojus paikallaan ja vältä löysiä vaatteita. Lue käsikirjan koko turvallisuusosio.

Kuinka puhdistan kulmahiomakoneen?

Poista akku. Käytä pehmeää harjaa tai liinaa ulkopinnan ja tuuletusrakojen puhdistamiseen. Älä koskaan käytä vettä, luottimia tai syövyttäviä kemikaaleja.

Mikä on laikan enimmäiskoko?

Laikan enimmäishalkaisija on 115 mm, ja keskireiän koko on 22 mm. Älä käytä suurempia laikkoja.

Voinko käyttää teräsharjoja tämän hiomakoneen kanssa?

Kyllä, mutta varmista, että harjapyörä ei kosketa suojusta ja käytä asianmukaisia henkilösuojaimia. Harjakset saattavat irrota.

Kuinka säädän sirpalesuojusta?

Löysää nokkavipukiinnitystä, käännä suojus haluttuun asentoon ja kiristä kiinnitys. Varmista, että suojuksen ulokkeet ovat kunnolla paikallaan vaihteistokotelon urissa.

Mitä alijännitesuoja tekee?

Se sammuttaa hiomakoneen automaattisesti, kun akku on tyhjä, estääkseen syväpurkauksen. Akku tarvitsee tällöin latausta.

KÄYTTÖOHJE LXC AG18 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

UNITED KINGDOM

Customer Service Contact number: 020 8247 9300

E-mail: [e-mail]

Internet www.clasohlson.co.uk

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Ladattavien käsityökalujen yleisiä turvallisuusohjeita

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa jontaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

SÄÄSTÄ NÄMÄ OHJEET!

Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai akulla toimivaa käsityökaluasi.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat lisäävät onnettomuusriskiä.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan.
Älä muuta pistoketta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Muuttamattomat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun riskiä.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen! Älä käytä sähköjohtoa laitteen kantamiseen äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.
f) Jos sähkökäyttöistä käsityökalua käytetään kosteassa ympäristössä, se tulee liittää sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole tarkkaavainen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattoman käyttäjän käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.
5) Ladattavien käsityökalujen käyttäminen ja huoltaminen
a) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyypisen akun lataukseen.
b) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
c) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
d) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kontaktia hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.
6) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Hiontaa, puhdistusta, harjausta ja katkaisua koskevia turvallisuusohjeita

a) Käytä sivukahvaa, jos koneen mukana tulee sellainen. Koneen hallinnan menettäminen saattaa johtaa loukkaantumiseen.
b) Pidä kiinni ainoastaan koneen eristetyistä kahvoista, kun työskentelet paikoissa, jossa terä voi joutua kosketuksiin jännitteisten johtojen kanssa. Terän koskettaminen jännitteiseen johtoon saattaa tehdä koneen metalliosista jännitteisiä, mikä voi johtaa sähköiskuun.
c) Tämä sähkökäyttöinen käsityökalu on tarkoitettu hiontaan, puhdistukseen, harjaukseen ja katkaisuun. Lue kaikki laitteen mukana tulevat varoitukset, ohjeet, kuvitukset ja tekniset tiedot. Ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon tai vakavaan loukkaantumiseen.

d) Tätä käsityökalua ei suositella kiillotustyöhön. Työkalun käyttäminen töihin, joihin sitä ei ole tarkoitettu, saattaa aiheuttaa vaaratilanteen tai käyttäjän loukkaantumisen.
e) Käytä ainoastaan valmistajan hyväksymiä ja suosittelemia tarvikkeita. Vaikka varuste voidaan asentaa laitteeseen, sen käyttö ei silti välttämättä ole turvallista.
f) Varusteen ilmoitetun kierrosnopeuden tulee vastata vähintään sähkökäyttöisen käsityökalun suurinta kierrosnopeutta. Varusteet, jotka pyörivät suurinta sallittua kierrosnopeutta nopeammin, saattavat vahingoittua ja hajota osiin.
g) Varusteen ulkohalkaisija ja paksuus eivät saa ylittää sähkökäyttöisen käsityökalun ilmoitettua kapasiteettia.
h) Laikkojen, laippojen, tukilaikkojen tms. akselin tulee sopia laitteen karaan, jotta laitteen käsittely on turvallista. Varusteet, joiden kiinnitysreiät eivät sovi asennettuun varusteeseen tärisevät voimakkaasti, käyvät epätasaisesti ja saattavat johtaa laitteen hallinnan menettämiseen.
i) Älä käytä viallisia varusteita. Tarkasta varusteet: Hiomalaikoissa ei saa olla irrallisia osasia tai halkeamia, tukilaikoissa ei saa olla halkeamia, koloja tai kulumaa, teräslankaharjoissa ei saa olla irrallisia tai vioittuneita harjaksia. Jos sähkökäyttöinen laite tai jokin varuste putoaa, varmista etteivät ne ole vioittuneet. Tarkasta ja asenna varuste, mene koneen vaara-alueen ulkopuolelle (koskee myös sivullisia) ja käytä laitetta täysillä kierroksilla yhden minuutin ajan. Vioittunut varuste hajoaa yleensä testin aikana.
j) Käytä henkilösuojaimia. Käytä kasvosuojusta tai suojalaseja koneen käyttötavasta riippuen. Käytä tarvittaessa sellaisia suojavarusteita (kasvo- ja kuulosuojain, käsineet ja työesiliina), jotka suojaavat työkappaleesta irtoavilta pieniltä hiontakappaleilta ja paloilta. Silmäsuojuksen tulee suojata lentäviltä osilta, joita syntyy eri työvaiheissa. Hengityssuojaimen tulee suodattaa työssä syntyvät hiukkaset. Pitkäaikainen altistuminen melulle saattaa aiheuttaa kuulovaurioita.
k) Pidä sivulliset riittävän kaukana työpisteestä. Kaikkien työpisteessä oleskelevien tulee käyttää henkilösuojaimia. Työstettävästä kappaleesta tai viallisesta varusteesta lentävät lastut saattavat aiheuttaa vahinkoa myös työpisteen ulkopuolella.
I) Sijoita virtajohto siten, että se ei joudu pyörivän varusteen läheisyyteen. Jos menetät laitteen hallinnan, johto saattaa katketa tai jumittua ja kätesi saattaa joutua pyörivään varusteeseen.
m) Älä laske sähkökäyttöistä käsityökalua käsistäsi ennen kuin se on lakannut kokonaan pyörimästä. Pyörivä varuste saattaa tarttua alustaan ja aiheuttaa laitteen hallitsemattoman liikkumisen.
n) Älä pidä sähkökäyttöistä työkalua päällä samanaikaisesti kun kannat sitä. Tahaton kosketus pyörivään varusteeseen saattaa aiheuttaa laitteen juuttumisen vaatteisiin ja käyttäjään.
o) Puhdista moottorin ilmastointiaukot säännöllisesti. Moottorin puhallin kerää pölyä, joka kerääntyy kotelon alle. Laitteeseen kerääntyvä metallijäte saattaa aiheuttaa turvallisuusriskin.
p) Älä käytä sähkökäyttöistä käsityökalua helposti syttyvien materiaalien läheisyydessä. Kipinöinti saattaa aiheuttaa näiden materiaalien syttymisen.
q) Älä käytä varusteita, jotka vaativat jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö saattaa johtaa hengenvaaralliseen sähköiskuun.

Takapotku ja sitä koskevat varoitukset

Takapotku on äkillinen ilmiö, joka tapahtuu silloin, kun laikka, tukilaikka, harja tai jokin muu varuste juuttuu äkillisesti. Puristuksiin joutunut tai juuttunut varuste pysähtyy nopeasti, jolloin sähkökäyttöinen käsityökalu muuttaa äkillisesti liikesuuntaa varusteen pyörimissuunnan vastaiseksi.

Esimerkki: jos hiomalaikka juuttuu tai puristuu kiinni työstettävään kappaleeseen, hiomalaikan reuna saattaa osua työkappaleeseen ja aiheuttaa sen, että hiomalaikka kaivautuu työkappaleeseen tai lennähtää ylöspäin. Hiomalaikka lennähtää joko poispäin käyttäjästä tai kohti käyttäjää riippuen hiomalaikan pyörimissuunnasta sen juuttuessa. Hiomalaikka voi myös hajota tietyissä tapauksissa.

Takapotkun riski kasvaa, jos sähkökäyttöistä käsityökalua käytetään väärällä tavalla, väärään tarkoitukseen tai väärissä olosuhteissa. Takapotku voidaan välttää noudattamalla alla olevia turvallisuusohjeita.

a) Pidä tukevasti kiinni sähkökäyttöisestä käsityökalusta ja pidä käsiä ja vartaloa siten, että pystyt reagoimaan mahdolliseen takapotkuun. Käytä aina laitteen mahdollista apukahvaa, sillä sen käyttäminen lisää laitteen hallittavuutta takapotkun tai käynnistyessä tapahtuvan nykäyksen aikana. Takapotku tai käynnistyksessä tapahtuva vääntömomentin nykäisy voidaan hallita paremmin, jos käyttäjä noudattaa turvallisuusohjeita.
b) Älä koskaan sijoita käsiäsi pyörivän varusteen läheisyyteen. Laite saattaa lennähtää kädestäsi.
c) Älä seiso paikassa, jonne sähkökäyttöinen käsityökalu todennäköisesti lentää takapotkun sattuessa. Työkalu lentää takapotkun vaikutuksesta varusteen pyörimissuuntaan nähden vastakkaiseen suuntaan juuttumispisteestä.
d) Noudata erityistä varovaisuutta, kun työskentelet kulmien, terävien reunojen tms. kanssa. Pyri estämään varusteen kimpoaminen ja juuttuminen. Kulmat, terävät reunat ja kimpoaminen saattavat aiheuttaa pyörivän varusteen juuttumisen sekä takapotkun tai työkalun hallinnan menettämisen.
e) Älä asenna puun työstöön sahanterää, jossa on teräketju tai sahanterää, jossa on hampaat. Tällaiset terät aiheuttavat usein takapotkun ja laitteen hallinnan menettämisen.

Katkaisulaikalla tapahtuvaa hiontaa ja katkaisua koskevia turvallisuusohjeita

a) Käytä ainoastaan sähkökäyttöiseen käsityökaluun sopivia laikkatyyppejä ja käyttämääsi laikkaan sopivaa laikansuojusta. Laikkoja, joita ei ole tarkoitettu käsikäyttöisille sähkötyökaluille, ei voida suojata kunnolla, ja niiden käyttö voi olla vaarallista.
b) Laikan suojus tulee asentaa sähkökäyttöiseen käsityökaluun turvallisella tavalla siten, että suojus antaa parhaan mahdollisen suojan ja että käyttäjä altistuu mahdollisimman pienelle osalle laikkaa. Laikan suojus suojaa käyttäjää viallisilta laikoilta ja tahattomalta kontaktilta laikan kanssa.
c) Laikkoja saa käyttää ainoastaan niille tarkoitettuihin työtehtäviin. Esimerkki: Älä hio katkaisulaikan sivulla. Hio katkaisulaikan kehällä. Laikka saattaa hajota, jos siihen kohdistuu painetta sivulta.

d) Käytä aina ehjiä sekä valitsemaasi laikkaan sopivia, oikean kokoisia ja muotoisia levylaippoja. Sopiva laippa tukee laikkaa ja vähentää sen hajoamisriskiä. Katkaisulaikkojen laipat saattavat erota hiomalaikkojen laipoista.
e) Älä käytä suuremmassa sähkökäyttöisessä käsityökalussa käytettyjä kuluneita laikkoja. Suurempiin sähkökäyttöisiin käsityökaluihin tarkoitetut laikat eivät kierrosluvun takia sovellu pienempiin laitteisiin, vaan ne saattavat hajota.

Erityisesti katkaisulaikan käyttöä koskevia turvallisuusohjeita

a) Älä pakota katkaisulaikkaa, tai kohdista siihen liikaa painetta. Älä yritä leikata liian syvälle. Laikan ylikuormitus lisää painetta. Laikalla on myös suurempi riski taittua tai juuttua leikkauskohtaan. Myös takapotkun ja laikan hajoamisen riski kasvaa.
b) Älä seiso linjassa pyörivän laikan kanssa tai suoraan laikan takana. Kun laikka käytön aikana liikkuu poispäin käyttäjästä, takapotku saattaa heittää pyörivän laikan ja sähkökäyttöisen käsityökalun suoraan käyttäjää kohti.
c) Jos laikka juuttuu tai jos haluat keskeyttää katkaisun, sammuta sähkökäyttöinen käsityökalu ja pidä siitä kiinni kunnes se on täysin pysähtynyt. Älä yritä irrottaa katkaisulaikkaa leikkausurasta laikan pyöriessä, sillä se saattaa aiheuttaa takapotkun. Suunnittele työ huolella ja noudata riittäviä tuvallisuusohjeita pienentääksesi laikan jumittumisen riskiä.
d) Älä käynnistä sähkökäyttöistä käsityökalua laikan ollessa kiinni työstettävässä kappaleessa. Anna laikan kiihtyä täysille kierroksille ja aloita leikkaaminen varovasti leikkauskohdasta. Laikka saattaa juuttua, liikkua ylös leikkauskohdassa tai aiheuttaa takapotkun, jos laite käynnistetään laikan ollessa leikkauskohdassa.
e) Tue suuria levyjä ja työstettäviä kappaleita, niin laikan juuttumisen ja takapotkun riski pienenee. Suurilla levyillä on taipumus taipua omasta painostaan. Tuen tulee olla levyn alla leikkauskohdan lähellä sekä työkappaleen reunojen lähellä leikkauskohdan kummallakin puolella.
f) Ole erityisen tarkkana, kun työstät seiniä tai muita kohteita, joiden taakse et näe. Ulostuleva terä saattaa sahata kaasu- tai vesiputkia, sähköjohtoja tai muita esineitä, jotka saattavat aiheuttaa takapotkun.

Puhdistamista koskevia turvaohjeita

a) Älä käytä liian suuria hiomalaikkoja. Noudata valmistajan suosituksia hiomalaikkaa valitessasi. Suuret, tukilaikasta ulos pistävät hiontalaikat lisäävät rikkikulumisen vaaraa ja saattavat aiheuttaa laikan juuttumisen, hajoamisen tai takapotkun.

Teräsharjausta koskevia turvaohjeita

a) Ota huomioon, että teräsharjasta irtoaa harjaksia myös normaalissa käytössä. Älä pakota teräsharjaa painamalla sitä liikaa. Irralliset harjakset saattavat helposti läpäistä ohuita vaatteita tai ihon.
b) Jos teräsharjauksessa suositellaan käytettäväksi laikansuojusta, varmista, että teräsharja ei kosketa suojusta. Teräsharjalaikka saattaa laajentua kuormituksen tai keskipakoisvoiman vaikutuksesta.

Tuotteen merkinnät ja turvallisuussymbolit

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa tarvetta varten.

Käytä kuulosuojaimia, hengityssuojainta ja suojalaseja/visiiriä.

Pidä akku loitolla kuumista paikoista, kuten auringonvalosta ja tulesta sekä vedestä ja kosteudesta. Räjähdysvaara.

Tuotekuvaus

1. Suojuksen epäkeskolukko

2. Karalukko

3. Tukikahvan kiinnike

4. Moottorin tuuletusaukot

5. Virtakytkimen turvalukitus

6. Virtakytkin

7. Kahva

8. Akun kiinnityskohta

9. Sisempi laippa

10. Ulompi laippa

11. Hiontasuojus

12. Tukikahva jossa avain tarvikkeiden vaihtoon, yksi kiinnike molemmilla puolilla ja yksi kiinnike yläpuolella

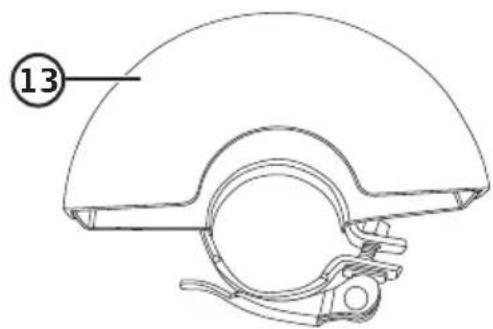

13. Katkaisusuojus (myydään erikseen)

Käyttö

Katkaisu-/hiontalaikan tai muiden tarvikkeiden asentaminen

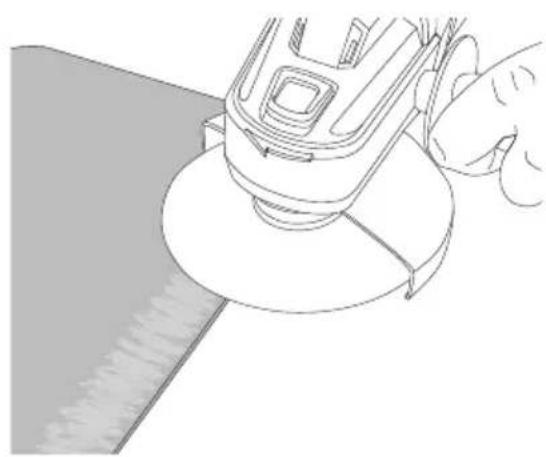

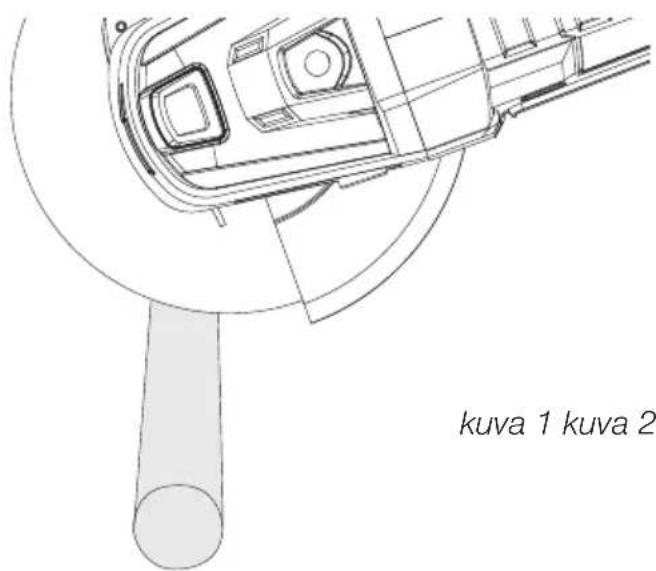

Käytä oikeantyyppistä laikkaa. Käytä katkaisuun katkaisulaikkoja (kuva 1 alla) ja hiontaan hiontalaikkoja (kuva 2 alla).

Käytä ainoastaan ∅ 115 mm:n katkaisu- ja hiontalaikkoja, joissa on 22 mm:n reikä.

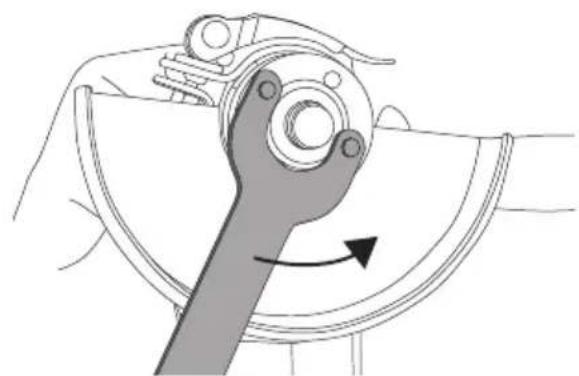

1. Irrota ulompi laikka, paina karalukko sisään ja irrota laippa tarvittaessa avaimella, jos se on tiukasti kiinni.
2. Laita hiomalaikka tai muu varuste sisempään laippaan. Varmista, että hiomalaikka/varuste tulee laipan keskelle.
3. Ruuvaa ulompi laippa takaisin paikoilleen. Paina karalukko sisään ja kiristä laippa tiukasti avaimen avulla.
4. Päästä karalukko ja varmista, että hiomalaikka/tarvike pyörii esteetta.

Suojuksen tulee olla asennettuna aina, kun kulmahiomakonetta käytetään. Jos käytetään katkaisulaikkaa, jossa on sidottuja hioma-aineita, tulee käyttää erityistä suojaa (13).

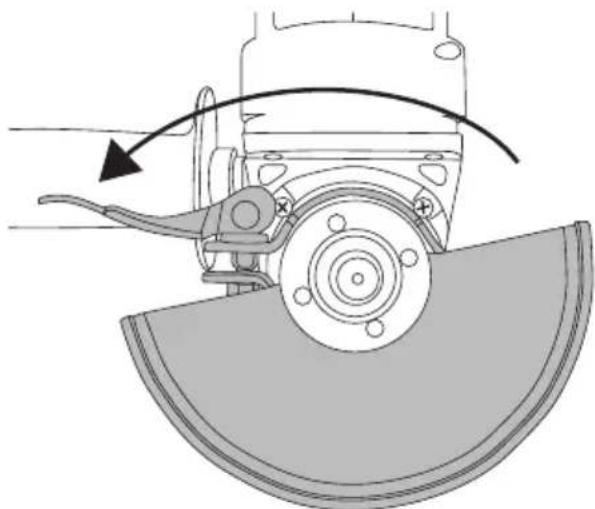

1. Avaa suojuksen epäkeskolukko.
2. Suojuksen kiinnikkeessä on kolme reikää ja vaihteiston kaulassa on kolme syvennystä. Kierrä suojusta kuvan osoittamalla tavalla, kun työnnät sen kaulaan.
3. Kun olet työntänyt suojuksen kaulaan, käännä se sopivaan asentoon. Lukitse taittamalla epäkeskolukko taaksepäin.
4. Varmista, että suoja on kunnolla paikallaan.

Asenna sivukahva sopivaan kiinnikkeeseen.

Akku

Liitä LXC-akku kulmahiomakoneeseen ja varmista, että se on työnnetty kokonaan kiinnikkeeseen.

Kulmahiomakoneen käynnistäminen

Huom! Lue tarkkaan kaikki turvallisuusohjeet ennen kulmahiomakoneen käynnistämistä.

1. Paina turvalukitsin sisään.
2. Paina virtakytkintä, kulmahiomakone käynnistyy.
3. Vapauta virtakytkin, kulmahiomakone sammuu.

Ylikuormitus ja suojaus

Akussa on erilaisia suojatoimintoja koneen ja akun suojaamiseksi.

• Ylikuormitussuoja sammuttaa koneen lyhytaikaisen ylikuormituksen sattuessa. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että konetta ei ole kuormitettu, ja käynnistä se uudelleen. Kulmahiomakoneen pitäisi nyt toimia normaalisti.
• Ylikuumenemissuoja voi sammuttaa koneen pitkäaikaisen ylikuormituksen vuoksi. Ylikuumenemissuoja palautuu automaattisesti, mutta koneen voi käynnistää vasta, kun sen lämpötila on laskenut riittävästi. Anna kulmahiomakoneen/akun jäähtyä ennen kuin käynnistät sen uudelleen. Myös suora auringonvalo saattaa aiheuttaa koneen ylikuumenemisen. Vältä suoraa auringonvaloa.
• Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa kulmahiomakoneen automaattisesti, jonka jälkeen akku pitää ladata.

Huolto ja säilytys

Irrota akku kulmahiomakoneesta aina ennen säätöä ja huoltoa.

Puhdistaminen ja säilyttäminen

• Puhdista kulmahiomakoneen ulkopinta pehmeällä harjalla tai liinalla. Älä käytä vettä, liuotusaineita tai syövyttäviä kemikaaleja.
• Poista kaikki roskat. Puhdista erityisen tarkasti moottorin ilma-aukot (4).
• Säilytä kulmahiomakonetta kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Kulmahiomakone ei käynnisty.	Akku on tyhjä tai se on asennettu väärin. Lataa akku ja varmista, että se on työnnetty kokonaan kulmahiomakoneeseen.
Kulmahiomakone käy hitaasti ja/tai se sammuu.	Konetta painetaan liian kovaa. Älä pakota konetta.Akku voi olla ylikuumentunut.Katso kappale Ylikuormitus ja suojaus.
Akku ei kestä pitkään.	Akkua ei ole ladattu täyteen. Voi olla, että akkua pitää ladata muutaman kerran, ennen kuin se saavuttaa täyden kapasiteetin.Vaihda akku.
Akku ei lataudu. •	Akku ei ole oikein paikallaan laturissa.Akun tai laturin kontaktipinnat ovat likaiset.Irrota laturin pistoke pistorasiasta ja puhdista liitännät.Pistoke ei ole kunnolla pistorasiassa.Onko pistorasiassa virtaa?Laturi tai sen johto on vahingoittunut.Vaihda akku.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Sopivan laikan halkaisija 115 mm

Karan kierre M14

Kierrosluku enintään 8200 kierr./min

Melutaso LpA = 83,2 dB(A), epätarkkuus KpA = 3 dB(A)

LwA = 94,2 dB(A), epätarkkuus KwA = 3 dB(A)

Tärinäarvo a

$$ _ {h, A G} = 5, 5 6 9 \mathrm{m} / \mathrm{s} ^ {2}, \text { epätarkkuus } K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Akku 18 V, litium-ion LXC (myydään erikseen)

Paino 1,7 kg (ilman akkua)

(Akku ja laturi myydään erikseen)

Tärinä

• Tässä käyttöohjeessa ilmoitettu tärinäarvo (kolmen suunnan vektorisumma) ja meluarvot on mitattu EN 60745 -standardisoidulla mittaustavalla, ja arvot ovat verrattavissa muihin sähkökäyttöisiin käsityökaluihin.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Winkelschleifer

Art.Nr. 41-1371 Modell DSM007-180

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
