Produkttyp	Akku-Stichsäge
Marke	Cocraft
Modell	LXC JS18
Artikelnummer	41-1373
Leerlaufhubzahl	0–2200 Hübe/min
Sägeblattaufnahme	T-Schaft
Schnitttiefe in Holz	40 mm
Schnitttiefe in Stahl	4 mm
Neigungswinkelbereich	0–45° (links und rechts)
Pendelhubstufen	4 Stufen (0–3)
Arbeitsleuchte	LED
Gewicht (ohne Akku)	1,6 kg
Stromversorgung	18V Lithium-Ionen-Akku (LXC-Serie)
Akkuanschluss	Schiebenuten mit Klickverriegelung
Staubabsauganschluss	Ja
Fußplattenverstellung	Werkzeuglos, verschiebbar und neigbar
Sicherheitsfunktionen	Überlastschutz, Überhitzungsschutz, Tiefentladungsschutz, Auslösesperre
Schallpegel (LpA)	77,1 dB(A) (K=3 dB(A))
Vibrationspegel (Holzschnitt)	9,522 m/s² (K=1,5 m/s²)
Vibrationspegel (Metallschnitt)	7,419 m/s² (K=1,5 m/s²)
Empfohlenes Zubehör	Feinzahn-Sägeblätter für Metall, Schmiermittel/Kühlmittel
Wartung	Mit feuchtem Tuch reinigen, Lüftungsschlitze frei halten
Lagerung	An einem trockenen Ort lagern, Akku vor langer Lagerung vollständig laden

Häufig gestellte Fragen - LXC JS18 Cocraft

Wie wechsle ich das Sägeblatt an der Cocraft LXC JS18?

Entfernen Sie immer zuerst den Akku. Drehen Sie die Sägeblattklemmensperre, bis sie stoppt. Setzen Sie das neue Sägeblatt (T-Schaft) vollständig bis zum Anschlag ein. Halten Sie das Sägeblatt nach unten und lösen Sie die Klemmensperre, um es zu sichern. Stellen Sie sicher, dass es fest verriegelt ist. Verwenden Sie Handschuhe, da das Sägeblatt scharf ist.

Wie stelle ich den Winkel der Fußplatte ein?

Entfernen Sie den Akku. Lösen Sie die beiden Innensechskantschrauben an der Fußplatte. Schieben Sie die Fußplatte zurück und neigen Sie sie auf den gewünschten Winkel (0°, 22,5° oder 45° links oder rechts). Ziehen Sie die Schrauben fest. Testen Sie zuerst an einem Reststück Holz, um die Genauigkeit zu überprüfen.

Was bedeuten die Pendelhubstufen?

Die Pendelhubfunktion kann auf 4 Stufen eingestellt werden: 0 für Metall/Kunststoff (kein Pendel), 1 für Hartholz/Kunststoff, 2 für Holz, 3 für Weichholz (maximaler Pendelhub für schnelle Schnitte). Stellen Sie den Wahlschalter entsprechend ein.

Wie starte und stoppe ich die Stichsäge?

Setzen Sie zuerst einen geladenen Akku ein, bis er einrastet. Halten Sie die Auslösesicherung (links oder rechts). Ziehen Sie den Einschaltauslöser, um zu starten. Lassen Sie die Sicherung los, um den Auslöser zu verriegeln. Zum Stoppen lassen Sie den Einschaltauslöser los. Die variable Drehzahl wird durch den Druck auf den Auslöser gesteuert.

Welche Sicherheitsvorkehrungen sollte ich bei der Verwendung der Stichsäge treffen?

Tragen Sie immer Augenschutz, Gehörschutz und eine Staubmaske. Halten Sie Hände vom Sägeblatt fern. Sichern Sie das Werkstück. Verwenden Sie keine stumpfen Sägeblätter. Entfernen Sie den Akku vor Einstellungen. Vermeiden Sie Kontakt mit versteckten Kabeln. Verwenden Sie einen FI-Schutzschalter bei Arbeiten im Freien.

Wie reinige und warte ich die Stichsäge?

Halten Sie die Lüftungsschlitze des Motors sauber. Wischen Sie die Stichsäge mit einem feuchten Tuch und nur milden Reinigungsmitteln ab. Verwenden Sie niemals Lösungsmittel. Lagern Sie es an einem trockenen Ort außerhalb der Reichweite von Kindern. Laden Sie den Akku vor langer Lagerung vollständig auf.

Warum startet die Stichsäge nicht?

Mögliche Ursachen: Akku entladen (laden Sie ihn auf), Überlast- oder Überhitzungsschutz ausgelöst (abkühlen lassen und neu starten), defekter Auslöser (Kundendienst kontaktieren). Überprüfen Sie auch, ob die Auslösesicherung nicht verriegelt ist.

Kann ich mit dieser Stichsäge Tauchschnitte durchführen?

Ja, aber nur in weichen Materialien wie Holz. Setzen Sie die Vorderseite der Fußplatte auf das Werkstück, neigen Sie die Säge nach vorne, starten Sie das Sägeblatt mit voller Drehzahl, und schwenken Sie die Säge dann langsam nach unten, um in das Material zu schneiden. Alternativ können Sie ein Startloch bohren.

Welchen Akkutyp verwendet die LXC JS18?

Sie verwendet einen 18V Lithium-Ionen-Akku aus der Cocraft LXC (Lithium Xross Connect) Serie. Verwenden Sie nur Akkus, die für diese Serie bestimmt sind, um Brand- oder Verletzungsgefahr zu vermeiden.

Wie entsorge ich die Stichsäge ordnungsgemäß?

Entsorgen Sie sie nicht mit dem Hausmüll. Bringen Sie sie zu einer örtlichen Recyclinganlage oder geben Sie sie an der Verkaufsstelle zurück. Dies hilft, Umwelt- und Gesundheitsrisiken zu vermeiden.

BEDIENUNGSANLEITUNG LXC JS18 Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Original Bedienungsanleitung

SVERIGE

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Jigsaw

Art.no 41-1373 Model DMQ013-180

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Allgemeine Sicherheitsvorschriften – elektrische Handwerkzeuge

Achtung: Alle Anweisungen sorgfältig lesen. Wenn die nachstehenden Anweisungen nicht eingehalten werden, kann es zu Elektroschlägen, Bränden und/oder ernsten Verletzungen kommen.

DIESE ANLEITUNG AUFBEWAHREN.

Der Begriff „Elektrohandwerkzeug“ im nachstehenden Warntext bezieht sich auf Handwerkzeuge, die an das Stromnetz angeschlossen sind oder mit Akkus betrieben werden.

1) Arbeitsumgebung

a) Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle Umgebungen können zu Unfällen führen.
b) Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe leicht entflammbarer Flüssigkeiten, Gase oder Staub. Ein Elektrohandwerkzeug erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird. Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.

2) Elektrische Sicherheit

a) Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker und passende Steckdosen verringern die Gefahr von Elektroschlägen.

b) Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern, Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist, besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.

c) Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich die Gefahr elektrischer Schläge.

d) Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen die Gefahr von elektrischen Schlägen.

e) Beim Einsatz von Elektrohandwerkzeug im Freien ein Verlängerungskabel verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen Schlägen.

3) Persönliche Sicherheit

a) Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.

b) Persönliche Schutzausrüstung benutzen. Immer einen Augenschutz tragen. Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheitsschuhe, Helm und Gehörschutz verkleinert bei Bedarf das Verletzungsrisiko.

c) Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in der Position OFF ist, bevor der Netzstecker angeschlossen wird. Das Tragen von Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von Elektrowerkzeugen an die Netz spannung, während der Schalter in der Position ON ist, birgt ein erhöhtes Unfallrisiko.

d) Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von Elektrowerkzeugen kann zu Personenschäden führen.

e) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance sicherstellen. Dies hilft bei unvorhergesehenen Situationen.

f) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

g) Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich, sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung minimiert staubabhängige Gefahren.

4) Benutzung und Wartung des Elektrohandwerkzeugs

a) Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vorgesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit und ein besseres Resultat.

b) Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht ein-/ausschaltet. Elektrowerkzeuge, die nicht über den Schalter bedient werden können, stellen eine Gefahr dar und müssen repariert werden.

c) Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nichtbenutzung stets den Netzstecker ziehen. Diese Vorsichtsmaßnahme verkleinert das Risiko für einen unabsichtlichen Start.

d) Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren. Personen, die nicht mit der Bedienung vertraut sind, das Elektrowerkzeug nicht benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große Gefahr darstellen.

e) Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist, ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f) Werkzeuge sind sauber und scharf zu halten. Ordentlich gewartete Werkzeuge neigen weniger zu Fehlfunktionen und sind einfacher zu handhaben.
g) Elektrowerkzeuge, Zubehör usw. nur der Beschreibung entsprechend und für den vorgesehenen Verwendungszweck handhaben. Dabei immer die aktuellen Arbeitsbedingungen berücksichtigen. Bei Zweckentfremdung können Sach- und Personenschäden entstehen.

5) Bedienung und Service des wiederaufladbaren Elektrowerkzeugs

a) Den Akku nur mit einem vom Hersteller bestimmten Ladegerät laden.
Ein Ladegerät, das für einen Akkutyp passt, kann eine Brandgefahr ausmachen, wenn es für einen anderen Akkutyp verwendet wird.
b) Akkuwerkzeuge nur mit den dafür vorgesehenen Akkus verwenden.
Die Verwendung eines anderen Akkus kann Schäden und Feuergefahr verursachen.
c) Bei der Aufbewahrung eines nicht benutzten Akkus auf ausreichenden Abstand zu Gegenständen wie Klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen metallischen Gegenständen achten, die ei nen Kontakt zwischen den Akkupolen herstellen könnten. Ein Kurzschluss der Akkupole kann Verätzungen oder Brände verursachen.
d) Bei unsachgemäßer Behandlung des Akkus kann Säure austreten. Kontakt mit Säure vermeiden. Bei versehentlichem Kontakt mit Säure mit Wasser abspülen. Wenn Säure in die Augen gerät, ist ein Arzt aufzusuchen. Säure aus Akkus kann zu Reizungen und Verätzungen führen.

6) Service

a) Reparaturen sind nur von qualifizierten Servicetechnikern und mit Originalzubehör durchzuführen. Dies gewährleistet die Sicherheit von Elektrowerkzeugen.

Sicherheitsanweisungen - Stichsäge

⚠️ Warning: Vor Einstell-, Service- oder Wartungsarbeiten immer den Akku aus dem Gerät nehmen.

1. Wenn die Gefahr besteht, dass das Sägeblatt mit verborgenen Stromleitungen oder dem eigenen Kabel in Berührung kommen kann, das Elektrowerkzeug am isolierten Griff anfassen. Ein Sägeblatt, das in Kontakt mit spannungsführenden Stromleitungen kommt, kann nichtisolierte Metallteile am Werkzeug unter Spannung setzen und so dem Benutzer einen Stromschlag erteilen.

2. Die Hände vom Sägeblatt und von anderen beweglichen Teilen fernhalten.

3. Niemals unter dem Werkstück aufhalten. Besonders vorsichtig arbeiten, wenn das Sägeblatt oder die Hand beim Sägen verdeckt sind. Darauf achten, dass sich an der Unterseite des zu sägenden Materials keine Hindernisse befinden.

4. Keine stumpfen oder beschädigten Sägeblätter verwenden. Verbogene Sägeblätter können leicht abbrechen oder einen Rückschlag verursachen.
5. Den Motor starten und die Säge erst bei voller Drehzahl gegen das zu sägende Werkstück führen.
6. Während der gesamten Bearbeitungszeit sicherstellen, dass die Fußplatte am Werkstück anliegt. Bei einer schrägen Fußplatte besonders vorsichtig arbeiten, weil es am Sägeblatt leicht zu einer seitlichen Überlastung kommen kann.
7. Das Werkstück mit Zwingen oder einem Schraubstock usw. befestigen.
8. Vor Beginn des Sägens sicherstellen, dass alle Einstellungen korrekt sind und dass das Sägeblatt fest in der Halterung sitzt.
9. Nach dem Sägen den vollständigen Stillstand des Sägeblattes abwarten, damit das Sägeblatt nicht durch Berührung einer Seite ruckartig gebremst wird.

Produktkennzeichnung mit Sicherheitssymbolen

Die gesamte Bedienungsanleitung lesen.

Immer Gehörschutz tragen. Immer Augenschutz tragen. Immer Atemschutz tragen.

max 40 °C

Den Akku vor Hitze (z. B. direkte Sonneneinstrahlung, offene Flammen), Wasser und Feuchtigkeit schützen. Explosionsgefahr.

Nur zu Benutzung im Innenbereich geeignet.

Das Gerät vor Regen, Wasser oder anderen Flüssigkeiten schützen.

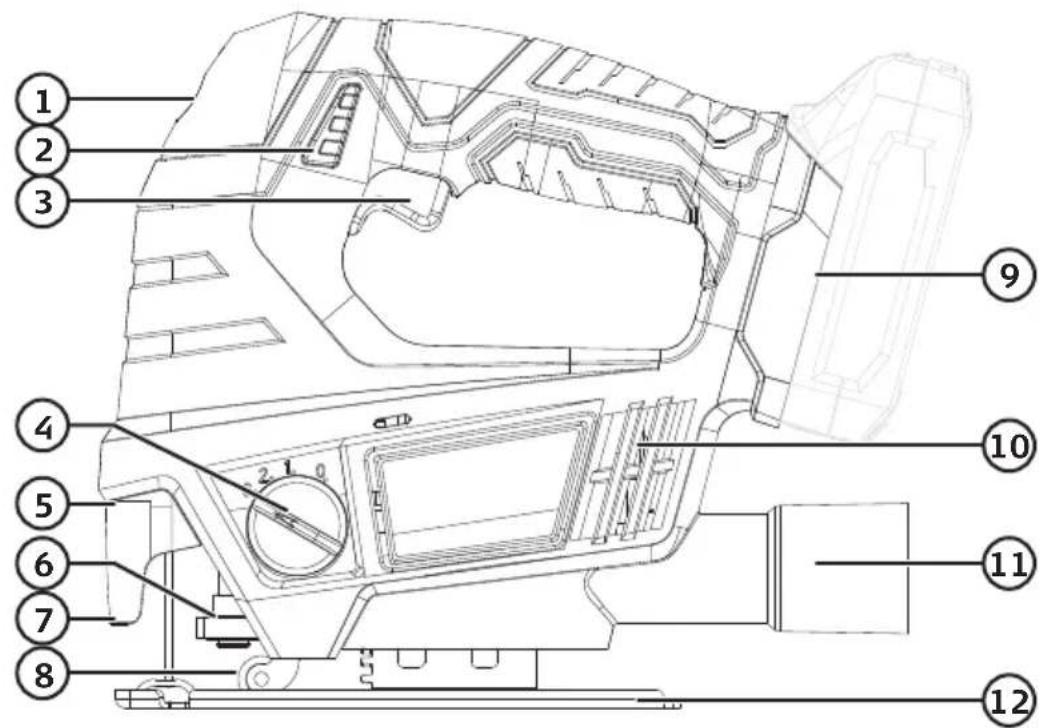

Produktbeschreibung

1. Stromschalter der LED-Beleuchtung
2. Arretierung für den Stromschalter
3. Stromschalter
4. Knauf zum Einstellen der Pendelbewegung
5. LED-Beleuchtung
6. Sperre für die Schnellsicherung
7. Sägeblattschutz
8. Stützrolle
9. Akkuanschluss
10. Belüftungsöffnungen des Motors
11. Anschluss für die Staubabsaugung
12. Fußplatte

Montage und Einstellung

Achtung: Vor Einstell-, Service- oder Wartungsarbeiten immer den Akku ausn Gerät nehmen.

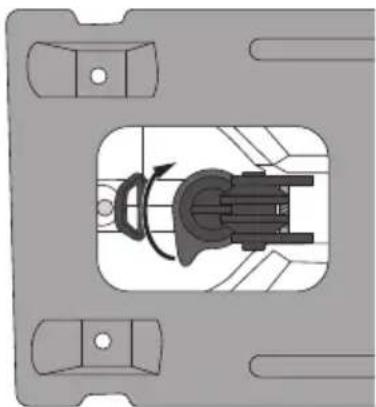

Montage des Sägeblatts

Achtung: Das Sägeblatt ist scharf, weshalb Schutzhandschuhe bei der Montageagen werden sollten.

1. Die Sperre für die Schnellsicherung bis zum Anschlag drehen.
2. Das Sägeblatt einsetzen und bis zum Anschlag in die Aufnahme drücken. Das Sägeblatt in dieser Position festhalten und die Sperre loslassen.

Achtung: Das Sägeblatt erst loslassen, in die Sperre zurückgefedert ist und Sägeblatt ordentlich sitzt.

1. Sicherstellen, dass das Sägeblatt korrekt festsitzt.

1. Die Sperre für die Schnellsicherung bis zum Anschlag drehen.

Achtung: Das Sägeblatt festhalten, während die Sperre gedreht wird, Sägeblatt federt sonst heraus. Das Sägeblatt kann aus der Aufnahme en und dabei Personen verletzen.

1. Das neue Sägeblatt wie oben beschrieben einsetzen.

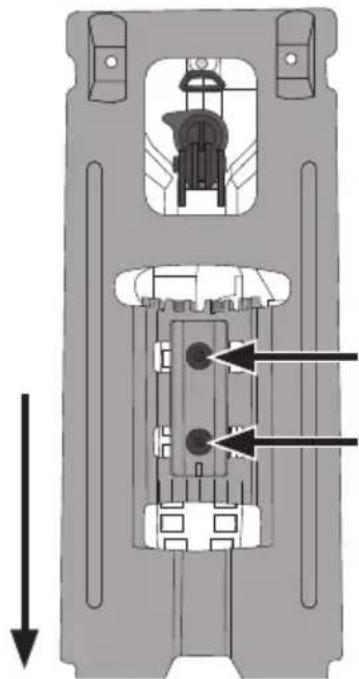

Einstellung der Fußplatte

Die Fußplatte kann um bis zu 45° nach rechts oder links geschwenkt werden.

1. Die beiden Innensechskantschrauben der Fußplatte lösen.
2. Die Fußplatte nach hinten ziehen, in den gewünschten Winkel ausrichten und wieder festziehen.
3. Es gibt auch die festen Winkel 22,5° oder 45° (siehe Markierungen an der Fußplatte).
4. Um einen festen Winkel zu wählen, die Fußplatte bis zur Markierung schieben und dann wieder festziehen.

Wichtig! Zunächst an einem Teststück probesägen, sicherzustellen, dass der Winkel stimmt, vor in das eigentliche Werkstück gesägt wird.

Einstellung des Pendelhubs

Über die verstellbare Pendelbewegung kann der Sägevorgang an das jeweilige Material angepasst werden. Den Knauf (4) auf die gewünschte Position drehen.

• Position 0: Blech, Stahl, harter Kunststoff oder Gummi (keine Pendelbewegung)
• Position 1: Nicht eisenhaltiges Metall, Hartholz, harter Kunststoff
• Position 2: Holz
• Position 3: Weiches Holz (größte Pendelbewegung und höchster Materialabtrag)

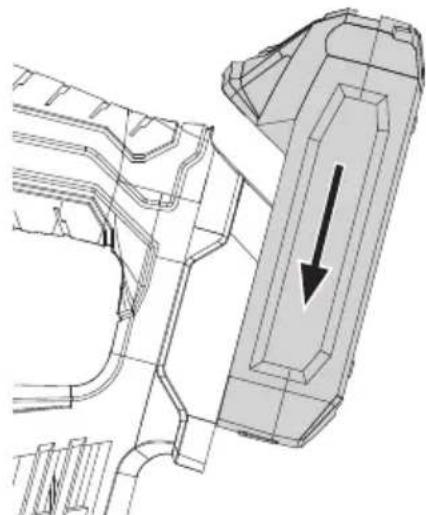

Ein/Aus

1. Den Akku in den Akkuanschluss (4) schieben und ordentlich einrasten lassen.
2. Die Sicherheitssperre des Stromschalters nach rechts oder links gedrückt halten. Wenn die Sperre in der Mittelposition ist, ist der Stromschalter gesperrt.
3. Auf den Stromschalter drücken, um das Gerät einzuschalten. Die Sicherheitssperre loslassen und die Geschwindigkeit mit dem Stromschalter regulieren.
4. Den Stromschalter loslassen, um das Gerät auszuschalten.

• Vor dem Sägen die Sägelinie immer abmessen und genau kennzeichnen.
• Kleine Werkstücke mit Zwinge o. Ä. festsetzen.
• Vor dem Sägen sicherstellen, dass die Fußplatte in der Position 0 arretiert ist.
• Bei Unsicherheit über die richtige Geschwindigkeit oder das richtige Sägeblatt erst in einem Abfallstück probesägen.

Sägen

• Das Werkzeug immer gut festhalten. Erst sicherstellen, dass das Sägeblatt nicht das Werkstück berührt und dann die Säge starten. Vor dem Sägen den Motor bis auf seine volle Drehzahl bringen.
• Das Werkzeug nicht überfordern, sondern mit weichen Bewegungen sägen.
• Nie die Hand außer Sichtweite unterhalb des Werkstückes halten.

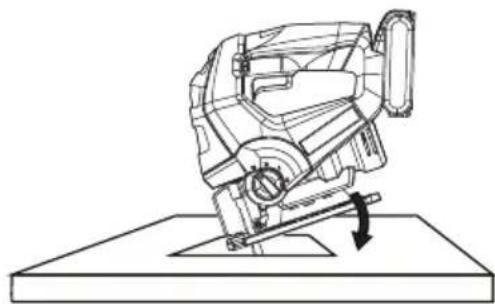

Einsägen

Beim Einsägen mit größter Vorsicht vorgehen. Das Einsägen kann nur bei weichen Materialien vorgenommen werden, z. B. Holz.

1. Die Stichsäge nach vorne lehnen, sodass sie auf dem vorderen Teil der Fußplatte aufliegt. Sicherstellen, dass das Sägeblatt keinen Kontakt mit dem Werkstück hat.

2. Den Motor starten und dann die Stichsäge vorsichtig nach unten wenden, sodass sich das Sägeblatt langsam ins Werkstück arbeiten kann, bis die komplette Fußplatte auf dem Werkstück aufliegt.

(Als Alternative zum Einsägen kann ein Loch mit einem Bohrer vorgebohrt und dann von diesem aus weitergesägt werden.)

Sägen in Metall

• Vorsichtig sein, das Sägeblatt kann sich leicht verbiegen.
- Sollte die Stichsäge bei der Benutzung stark vibrieren, empfehlt es sich, ein Sägeblatt mit feinerer Zahnung zu benutzen.
- Wenn das Sägeblatt sehr heiß wird, die Geschwindigkeit senken.
- Eine geeignete Flüssigkeit zum Ölen/Kühlen benutzen, z. B. Alkohol für Alu und Öl für Stahl.
- Beim Sägen von dünnem Metall empfiehlt es sich, vor dem Sägen eine Schicht Sperrholz an jeder Seites des Metalls mit Zwingen anzubringen. Alle Schichten durchsägen.

Überlastung und Schutz

Das Gerät und der Akku sind mit einer Reihe von Schutzvorrichtungen ausgerüstet.

- Bei kurzzeitiger Überbelastung kann der Überlastungsschutz das Gerät bzw. den Akku abschalten. Der Überlastungsschutz ist selbstrückstellend. Den Stromschalter loslassen und ein paar Sekunden warten, sodass das Gerät belastungsfrei ist. Dann erneut starten. Das Gerät sollte nun wieder normal funktionieren.

- Bei längerer Überbelastung kann der Überhitzungsschutz das Gerät bzw. den Akku abschalten. Der Überhitzungsschutz ist selbstrückstellend, aber das Gerät kann erst wieder gestartet werden, wenn es abgekühlt ist. Die Maschine vor erneuter Benutzung abkühlen lassen. Das Gerät nicht für längere Zeit direkter Sonneneinstrahlung aussetzen. Dies kann den Überhitzungsschutz auslösen lassen.

- Der Akku verfügt über einen Unterspannungsschutz, der auslöst, wenn der Akku entladen ist. Der Unterspannungsschutz schaltet dann automatisch das Gerät ab und der Akku muss geladen werden.

Pflege und Wartung

• Die Belüftungsöffnungen des Motors immer frei von Verschmutzungen halten.
- Das Gerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.
- Bei längerer Nichtbenutzung das Gerät mit vollständig geladenem Akku aufbewahren.
- Das Gerät bei längerer Nichtbenutzung trocken und außer Reichweite von Kindern aufbewahren.

Fehlersuche

Das Gerät startet nicht.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhen bzw. abkühlen lassen.Ein-/Ausschalter defekt. Den Kundenservice kontaktieren.
Das Gerätschaltet aus oder läuft nur langsam.	Der Akku ist leer. Den Akku aufladen.Der Überlastungs- oder Überhitzungsschutz ist ausgelöst worden. Das Gerät vor erneuter Benutzung ein paar Sekunden lang ruhen bzw. abkühlen lassen.Wenn das Problem bestehen bleibt, sicherstellen, dass das Gerät nicht überbeansprucht wird. Die Belastung verringern.Sicherstellen, dass die Arbeitsaufgabe für das Gerät geeignet ist.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Hubzahl ohne Last 0–2200 /min

Sägeblatthalterung Typ T

Schnitttiefe In Holz 40 mm, in Stahl 4 mm

Im Winkel verstellbare Fußplatte 0–45°

Verstellbare Pendelbewegung 4 Stufen

Beleuchtung LED

Schallpegel LpA = 77,1 dB(A), unsicherheit KpA = 3 dB(A)

LwA = 88,1 dB(A), unsicherheit KwA = 3 dB(A)

Gehörschutz verwenden,

sobald der Geräuschpegel 80 dB(A) übersteigt

Schwingungsemissionswert Holz a _h=9,522 m/s^2, K=1,5 m/s^2

Schwingungsemissionswert Metall a_h=7,419 m/s^2, K=1,5 m/s^2

Gewicht 1,6 kg (ohne Akku)

Vibrationen

• Die in der Bedienungsanleitung angegebene Messung des Schwingungsemissionswertes (Vektorsumme in drei Schritten) und der Lichtwerte wurde gemäß einer nach EN 60745 standardisierten Messmethode durchgeführt und kann im Vergleich von verschiedenen Elektrohandwerkzeugen verwendet werden.
  • Die Messmethode ist für eine vorläufige Beurteilung der Schwingungsbelastung geeignet.
• Der angegebene Schwingungsemissionswert gilt, wenn das Elektrowerkzeug auf die in der Bedienungsanleitung beschriebenen Weise genutzt wird. Wird das Elektrowerkzeug dagegen zweckentfremdet, mit anderem Zubehör genutzt oder nicht ordentlich gewartet, kann der Schwingungsemissionswert während der Betriebsdauer erheblich steigen.
• Für eine exakte Beurteilung der Schwingungsbelastung sollte auch die Zeit beachtet werden, während der das Elektrowerkzeug vom Stromnetz getrennt ist oder eingeschaltet ist, ohne benutzt zu werden. Dies reduziert die Schwingungsbelastung während der Betriebsdauer deutlich. Sicherheitsmaßnahmen festlegen, um den Anwender vor den Wirkungen der Schwindung während jeglicher Benutzung zu schützen.

Konformitätserklärung

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

JIG SAW COCRAFT LXC

41-1373

DMQ013-180

Machinery Directive2006/42/EC	EMC Directive2014/30/EU	Low Voltage Directive2014/35/EC
EN 62841-1: 2015EN 62841-2-11: 2016	EN 55014-1:2006+A1:2009+A2:2011EN 55014-2:2015
