LXC JS18 - Saha Cocraft - Ilmainen käyttöohje ja opas

Tuotetyyppi	Akkukäyttöinen palapeli
Merkki	Cocraft
Malli	LXC JS18
Tuotenumero	41-1373
Tyhjäkäyntinopeus	0–2200 iskua/min
Teränpidin	T-häntä
Sahaussyvyys puussa	40 mm
Sahaussyvyys teräksessä	4 mm
Terän kallistusalue	0–45° (vasen ja oikea)
Heiluritoiminnon asetukset	4 asentoa (0–3)
Työvalo	LED
Paino (ilman akkua)	1.6 kg
Virtalähde	18V litiumioniakku (LXC-sarja)
Akkuliitäntä	Liukuurat napsautuslukituksella
Pölynpoistoliitäntä	Kyllä
Pohjalevyn säätö	Työkaluton, liukuva ja kallistettava
Turvaominaisuudet	Ylikuormitussuoja, ylikuumenemissuoja, syväpurkaussuoja, liipaisimen lukitus
Melutaso (LpA)	77,1 dB(A) (K=3 dB(A))
Tärinätaso (puun sahauksessa)	9,522 m/s² (K=1,5 m/s²)
Tärinätaso (metallin sahauksessa)	7,419 m/s² (K=1,5 m/s²)
Suositellut lisävarusteet	Hienohampaiset terät metallille, voitelu/jäähdytys
Huolto	Puhdista kostealla liinalla, pidä tuuletusaukot vapaina
Säilytys	Säilytä kuivassa paikassa, lataa akku täyteen ennen pitkäaikaista säilytystä

Usein kysytyt kysymykset - LXC JS18 Cocraft

Kuinka vaihdan sahanterän Cocraft LXC JS18 -laitteessa?

Poista aina akku ensin. Kierrä teränpidikkeen lukitusta, kunnes se pysähtyy. Aseta uusi terä (T-häntä) pohjaan asti. Pidä terää alhaalla ja vapauta pidikkeen lukitus varmistaaksesi sen. Varmista, että se on lukittu tiukasti. Käytä käsineitä, koska terä on terävä.

Kuinka säädän pohjalevyn kulmaa?

Poista akku. Löysää kaksi kuusiokoloruuvia pohjalevyssä. Liu'uta pohjalevyä taaksepäin ja kallista haluttuun kulmaan (0°, 22,5° tai 45° vasemmalle tai oikealle). Kiristä ruuvit. Testaa ensin jätepalaan varmistaaksesi tarkkuus.

Mitä heiluritoiminnon asetukset tarkoittavat?

Heiluritoiminto voidaan asettaa 4 asentoon: 0 metallille/muoville (ei heiluria), 1 kovapuulle/muoville, 2 puulle, 3 pehmeälle puulle (maksimi heiluri nopeita leikkauksia varten). Säädä valintakytkintä vastaavasti.

Kuinka käynnistän ja pysäytän palapelin?

Aseta ensin ladattu akku, kunnes se napsahtaa. Pidä liipaisimen turvalukitusta (vasen tai oikea). Vedä virtaliipaisimesta käynnistääksesi. Vapauta turvalukitus lukitaksesi liipaisimen päälle. Pysäyttääksesi vapauta virtaliipaisin. Muuttuva nopeus säädetään liipaisimen painalluksella.

Mitä turvavarotoimia minun tulisi noudattaa käyttäessäni palapeliä?

Käytä aina silmä-, kuulo- ja hengityssuojainta. Pidä kädet etäällä terästä. Kiinnitä työkappale. Älä käytä tylsiä teriä. Poista akku ennen säätöjä. Vältä kosketusta piilotettuihin johtoihin. Käytä vikavirtasuojaa ulkona työskennellessä.

Kuinka puhdistan ja huollan palapelin?

Pidä moottorin tuuletusaukot puhtaina. Pyyhi palapeli kostealla liinalla käyttäen vain mietoja puhdistusaineita. Älä koskaan käytä liuottimia. Säilytä kuivassa paikassa lasten ulottumattomissa. Lataa akku täyteen ennen pitkäaikaista säilytystä.

Miksi palapeli ei käynnisty?

Mahdollisia syitä: akku tyhjä (lataa se), ylikuormitus- tai ylikuumenemissuoja aktivoitunut (anna jäähtyä ja käynnistä uudelleen), viallinen liipaisin (ota yhteyttä asiakaspalveluun). Tarkista myös, ettei liipaisimen turvalukitus ole päällä.

Voinko tehdä upotusleikkauksia tällä palapelillä?

Kyllä, mutta vain pehmeissä materiaaleissa kuten puussa. Aseta pohjalevyn etuosa työkappaleen päälle, kallista sahaa eteenpäin, käynnistä terä täydellä nopeudella ja kallista sahaa hitaasti alas leikataksesi materiaaliin. Vaihtoehtoisesti poraa aloitusreikä.

Minkä tyyppistä akkua LXC JS18 käyttää?

Se käyttää 18V litiumioniakkua Cocraft LXC (Lithium Xross Connect) -sarjasta. Käytä vain tälle sarjalle tarkoitettuja akkuja tulipalon tai vamman vaaran välttämiseksi.

Kuinka hävitän palapelin asianmukaisesti?

Älä hävitä sitä kotitalousjätteen mukana. Vie se paikalliseen kierrätyspisteeseen tai palauta ostopaikkaan. Tämä auttaa estämään ympäristö- ja terveysriskejä.

KÄYTTÖOHJE LXC JS18 Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Asiakaspalvelu puh.: 020 111 2222

sähköposti: [e-mail]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

UNITED KINGDOM

Customer Service Contact number: 020 8247 9300

E-mail: [e-mail]

Internet www.clasohlson.co.uk

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstija kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita – Sähkökäyttöinen käsityökalu

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen.

SÄÄSTÄ NÄMÄ OHJEET!

Varoitustekstien termi "sähkökäyttöinen käsityökalu" tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa käsityökalua.

1) Työtila

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen, äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

3) Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähentää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen käsityökalu pistorasiaan virtakytkimen ollessa ON-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsityökalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyttö saattaa vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua, joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimellä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun säätöjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen. Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Ladattavien käsityökalujen käyttäminen ja huoltaminen

a) Lataa akku ainoastaan valmistajan hyväksymällä laturilla. Tietyntyyppiselle akulle sopiva laturi saattaa aiheuttaa tulipalon, jos sitä käytetään vääräntyppisen akun lataukseen.
b) Käytä akkukäyttöisessä käsityökalussa vain siihen soveltuvia akkuja. Väärän tyyppisten akkujen käyttäminen saattaa johtaa onnettomuuteen tai tulipaloon.
c) Kun akkua ei käytetä, sitä tulee säilyttää poissa metalliesineiden ulottuvilta (esim. paperiliittimet, kolikot, avaimet, naulat tai muut metalliesineet), jotka saattavat muodostaa kontaktin akun napojen välille. Akun napojen oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
d) Vahingoittuneesta akusta saattaa vuotaa akkuhappoa. Vältä kosketusta hapon kanssa. Jos kuitenkin joudut kosketuksiin hapon kanssa, huuhtele kohta vedellä. Mikäli happoa joutuu silmiin, hakeudu lääkäriin. Akun happo saattaa aiheuttaa ärsytystä ja palovammoja.

6) Huolto

a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.

Turvallisuusohjeet – pistosaha

! Varoitus: Irrota akku sahasta aina ennen säätöä ja huoltoa.

1. Pidä kiinni ainoastaan pistosahan eristetyistä pinnoista, kun työskentelet alueilla, jossa sahanterä voi joutua kosketuksiin piilossa olevien, sähköä johtavien kaapeleiden tai sahan oman virtajohdon kanssa. Jos sahanterä joutuu kosketuksiin jännitteisen johdon kanssa, pistosahan metalliosat saattavat tulla jännitteisiksi, minkä seurauksena voi olla sähköisku.
2. Älä vie käsiä terän ja muiden liikkuvien osien lähelle.
3. Älä kurota sahattavan materiaalin alle. Ole erityisen varovainen, jos terä tai saha on piilossa sahauksen aikana. Varmista, että sahattavan materiaalin alla ei ole esteitä.
4. Älä käytä tylsiä tai viallisia sahanteriä. Taittuneet terät voivat katketa helposti tai aiheuttaa takapotkun.
5. Anna pistosahan kiihtyä täysille kierroksille ennen kuin painat sen työkappaleeseen.

6. Varmista, että jalkalevy on kiinni työkappaleessa koko sahauksen ajan. Ole erityisen varovainen sahatessasi kallistetun jalkalevyn kanssa, jotta sahanterä ei kuormitu sivusuunnassa.

7. Varmista työkappale esim. puristimilla.

8. Tarkasta, että säädöt ja teränkiinnitys ovat kunnossa ennen kuin aloitat sahauksen.
9. Varmista, että sahanterä on pysähtynyt täysin ennen kuin nostat sen sahauskohdasta. Sahanterää ei saa jarruttaa painamalla sitä työkappaleeseen.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

Käytä aina hengityssuojainta.

max 40 °C

Pidä akku loitolla kuumista paikoista, kuten auringonvalosta ja tulesta sekä vedestä ja kosteudesta. Räjähdysvaara.

Vain sisäkäyttöön.

Älä altista laitetta sateelle, vedelle tai muulle nesteelle.

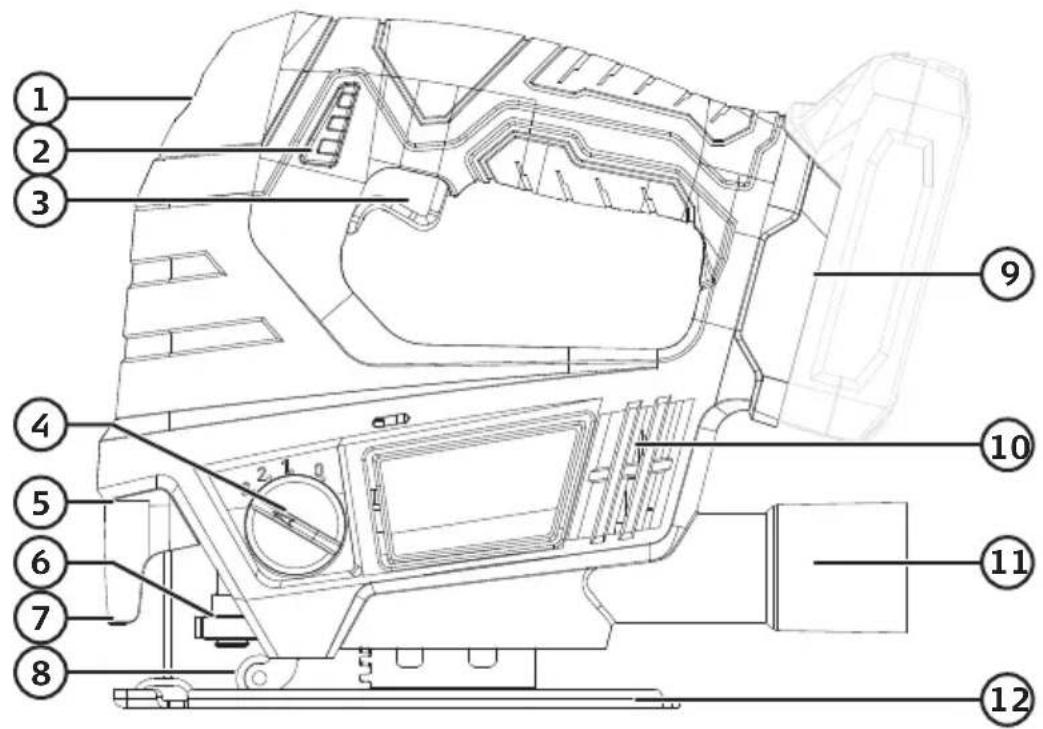

Tuotekuvaus

1. LED-valaisimen virtakytkin
2. Virtakytkimen lukitsin
3. Virtakytkin
4. Heiluriliikkeen säätönuppi
5. LED-valaisin
6. Pikakiinnikkeen säädin
7. Teräsuoja
8. Tukirulla
9. Akkuliitäntä
10. Moottorin tuuletusaukot
11. Pölynpoistoliitäntä
12. Jalkalevy

Asennus ja säätäminen

Varoitus! Irrota akku sahasta aina ennen säätöä ja huoltoa.

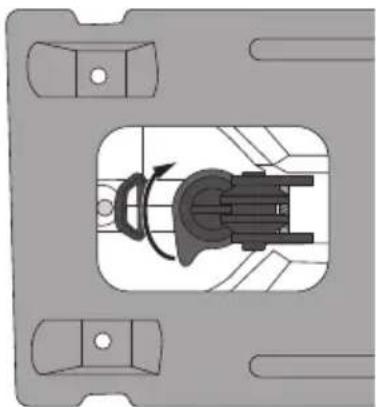

Sahanterän asennus

Varoitus! Sahanterä on terävä, käytä suojakäsineitä käsitellessäsi terää.

1. Kierrä pikakiinnikkeen säädintä niin pitkälle kuin mahdollista.

2. Aseta sahanterä paikoilleen ja paina se pohjaan asti. Pidä terä paikoillaan ja päästä pikakiinnikkeen säädin.

Varoitus! Älä päästä irti terästä, ennen kuin päästänyt säätimen ja terä on kiinni.

1. Varmista, että sahanterä on kunnolla kiinni.

1. Kierrä pikakiinnikkeen säädintä niin pitkälle kuin mahdollista.

Varoitus! Pidä kiinni sahanterästä kiertäessäsi säädintä. Terä irtoaa, kun dintä kierretään. Sahanterä voi ponnahtaa ulos laitteesta ja vahingoittaa ellä olevia henkilöitä.

1. Asenna uusi sahanterä yllä olevien ohjeiden mukaisesti.

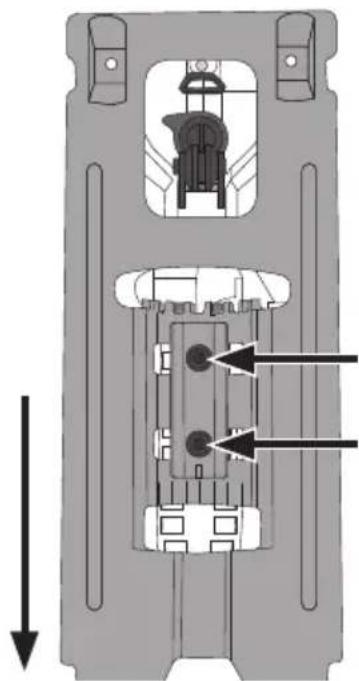

Jalkalevyn säätö

Jalkalevyä voidaan kallistaa enintään 45° oikealle tai vasemmalle.

1. Avaa jalkalevyn kaksi kuusiokoloruuvia.
2. Vedä jalkalevyä taaksepäin, käännä se haluamaasi kulmaan ja kiristä se paikoilleen.
3. Voit myös käyttää jompaakumpaa kiinteää kulmaa 22,5° tai 45° (katso jalkalevyn pohjan merkintä).
4. Aseta jalkalevy haluamaasi asentoon ja kiristä se sitten uudelleen.

Huom.! Varmista, että kulma on asetettu ein, suorittamalla koesahaus ennen kappaleen sahaamista.

Heiluriliikkeen säätäminen

Heiluriliikettä voidaan säätää sahattavan materiaalin mukaan. Kierrä säätönuppi (4) sopivaan asentoon.

- Kohta 0: Pelti, teräs, kova muovi tai kumi (ei heiluriliikettä)

- Kohta 1: Rautaa sisältämättömät metallit, kova puu tai kova muovi

- Kohta 2: Puu

- Kohta 3: Pehmeä puu (isoin heiluriliike takaa tehokkaimman sahauksen)

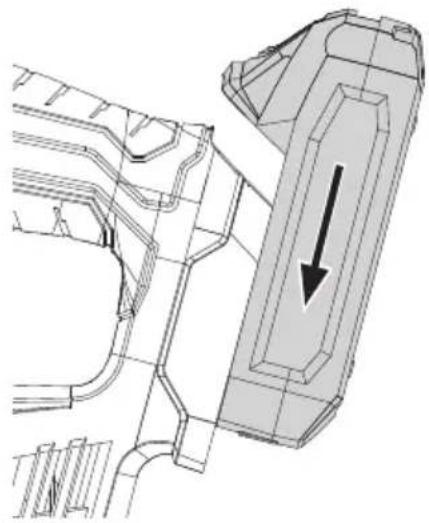

Käynnistäminen ja sammuttaminen

1. Työnnä akku akkuliitäntään ja varmista, että se lukittuu kunnolla.

2. Paina virtakytkimen turvalukitusta oikealle tai vasemmalle. Kun turvalukitus on keskellä, virtakytkin on lukittuna.

3. Käynnistä saha painamalla virtakytkintä. Päästä turvalukitus ja säädä nopeutta virtakytkimellä.

4. Sammuta laite päästämällä virtakytkin.

• Mittaa ja merkitse sahauslinia huolella ennen sahaamisen aloittamista.
• Kiinnitä pienet puukappaleet puristimella tai vastaavalla.
  • Varmista ennen sahaamisen aloittamista, että pohialevy on lukittu 0-asentoon.
• Jos et ole varma sahanterän tai nopeuden valinnasta, sahaa ensin koepalaa, joka on samaa materiaalia kuin sahattava materiaali.

Sahaaminen

• Pidä vakaasti kiinni pistosahasta. Varmista, että sahanterä ei koske sahattavaan materiaaliin, ja paina virtakytkintä ja aloita sahaaminen. Anna moottorin kiihtyä tävsille kierroksille ennen sahauksen aloittamista.
• Älä paina pistosahaa liian kovasti tvökappaleeseen, vaan anna sahan tehdä tvö puolestasi.
• Älä pidä kättä tvökappaleen alla, jos et näe sahanterää.

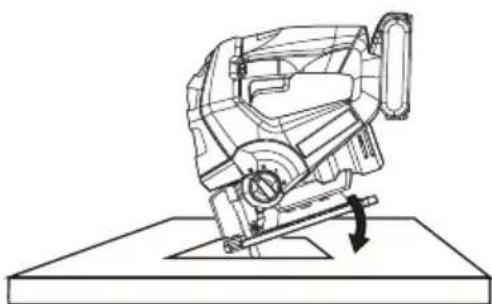

Työkappaleen sahaaminen keskeltä

Ole erittäin varovainen sahatessasi puukappaleen keskeltä. Työkappaleen keskeltä sahaaminen sopii ainoastaan pehmeille materiaaleille, kuten puulle.

1. Kallista pistosahaa eteenpäin niin, että se nojaa pohjalevyn etuosaan. Varmista, että sahanterä ei koske työkappaleeseen.

2. Käynnistä moottori ja kallista pistosahaa varoen, jotta sahanterä sahautuu työkappaleeseen niin, että pohjalevy on kokonaan työkappaletta vasten.

(Vaihtoehtoisesti voit myös porata reiän, joka on riittävän iso sahanterälle, ja aloittaa sahaamisen reiästä.)

Metallin sahaaminen

• Ole varovainen, sillä sahanterä taipuu helposti.
• Jos pistosaha tärisee paljon sahaamisen aikana, käytä sahanterää, jossa on pienempi hammastus.
• Jos sahanterä kuumenee palion, alenna nopeutta.
  • Kävtä voitelu-/iäähdvtvsainetta sahanterälle, esim, alkoholia alumiinille ja ölivä teräkselle.
• Ohutta metallia sahattaessa metallin molemmille puolille kannattaa kiinnittää esim. ohut lastulevy ruuvipuristimilla. Sahaa kaikkien kerrosten läpi.

Ylikuormitus ja suojaus

Pistosahassa ja akussa on useita suojia, jotka lisäävät turvallisuutta.

- Ylikuormitussuoja sammuttaa koneen/akun lyhytaikaisen ylikuormituksen sattuessa. Suoja palautuu automaattisesti. Päästä virtakytkin ja odota muutaman sekunnin ajan. Varmista, että konetta ei ole kuormitettu, ja käynnistä se uudelleen. Koneen pitäisi nvt toimia normaalisti.

- Ylikuumenemissuoja voi sammuttaa koneen/akun pitkäaikaisen ylikuormituksen vuoksi. Ylikuumenemissuoja palautuu automaattisesti, mutta koneen voi käynnistää vasta, kun sen lämpötila on laskenut riittävästi. Anna pistosahan jäähtyä ennen työn jatkamista. Vältä pistosahan altistamista auringonvalolle pitkäksi ajaksi. Se voi johtaa ylikuumenemissuojan laukeamiseen.

- Akussa on alijännitesuojaus, mikä sammuttaa koneen, jos akku tyhjenee. Alijännitesuoja sammuttaa sahan automaattisesti, jonka jälkeen akku pitää ladata.

Huolto ja ylläpito

• Varmista, että moottorin ilma-aukkoihin ei kerry likaa tms.
• Puhdista saha kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Jos sahaa ei käytetä pitkään aikaan, lataa akku täyteen ennen kuin asetat sahan säilytykseen.
• Säilytä sahaa kuivassa paikassa lasten ulottumattomissa.

Vianhakutaulukko

Saha ei käynnisty.	Akku on tyhjä. Lataa akku.Ylikuormitus- tai ylikuumenemissuoja on lauennut.Anna sahan jäähtyä hetken ennen kuin jatkat työskentelyä.Virtakytkin on viallinen. Ota yhteys asiakaspalveluun.
Saha sammuu tai käy hitaasti.	Akku on tyhjä. Lataa akku.Ylikuormitus- tai ylikuumenemissuoja on lauennut. Anna sahan jäähtyä hetken ennen kuin jatkat työskentelyä.Jos ongelma jatkuu, varmista että sahaa ei ylikuormiteta.Vähennä kuormitusta.Onko työtehtävä sopiva sahan kapasiteetille?

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Terän kiinnike Tyyppi T

Sahauskapasiteetti Puu 40 mm, teräs 4 mm

Jalkalevyn kallistus 0–45°

Säädettävä 4-portainen heiluriliike

Valaisin LED

Melutaso LpA = 77,1 dB(A), epätarkkuus KpA = 3 dB(A) LwA = 88,1 dB(A), epätarkkuus KwA = 3 dB(A)

Käytä kuulosuojaimia

melutason ylittäessä 80 dB(A)

Tärinäarvo puu a _h=9,522 m/s^2, K=1,5 m/s^2

Tärinäarvo metalli a _h=7,419 m/s^2, K=1,5 m/s^2

Paino 1,6 kg (ilman akkua)

Tärinä

• Tässä käyttöohjeessa ilmoitettu tärinäarvo (kolmen suunnan vektorisumma) ja meluarvot on mitattu EN 60745 -standardisoidulla mittaustavalla, ja arvot ovat verrattavissa muihin sähkökäyttöisiin käsityökaluihin.
• Mittaustapa soveltuu myös tärinäkuormituksen alustavaan arviointiin.
• Ilmoitettu tärinäarvo toteutuu, kun sähkökäyttöistä käsityökalua käytetään käyttöohjeessa kuvatulla tavalla. Jos sähkökäyttöistä käsityökalua käytetään muihin tarkoituksiin ja muilla tarvikkeilla tai jos sitä ei ole huollettu kunnolla, käytön aikainen tärinäarvo saattaa kasvaa huomattavasti.
• Tarkan tärinäkuormituksen arvioimiseksi pitää huomioida ajat, jolloin sähkökäyttöinen käsityökalu ei ole kytkettynä tai kun se on käynnissä ilman, että sitä käytetään. Tämä vähentää huomattavasti koko työskentelyjakson tärinäkuormitusta. Päätä turvallisuustoimenpiteet suojataksesi käyttäjää tärinän vaikutukselta kaikissa käyttötarkoituksissa.

Stichsäge

Art.Nr. 41-1373 Modell DMQ013-180

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
